Презентация, доклад на тему Технология монтажа на печатных платах.Виды печатных плат.
Содержание
- 1. Технология монтажа на печатных платах.Виды печатных плат.
- 2. Печатный монтаж это когда электрические соединения радио элементов выполнены с помощью печатных проводников.
- 3. Актуализация опорных знанийДиэлектрик, используемый для изготовления печатных
- 4. По конструктивному оформлению печатные платы бывают:- однослойные,- двухсторонняя,- многослойные.
- 5. Однослойная это печатная плата, имеющая основание, на
- 6. Двухсторонняяэто печатная плата, имеющая основание, на обеих
- 7. Основание плат изготавливают из диэлектриков: гетенакс, текстолит, стеклотекстолит, керамика, фторопластовая лента, бумага, пропитанная фенольной смолой.
- 8. Физические и химические свойства диэлектриков: должны обладать
- 9. Консервирующие покрытия: канифольный флюс флюс на основе
- 10. Способы монтажа на печатную плату бывают: плоским

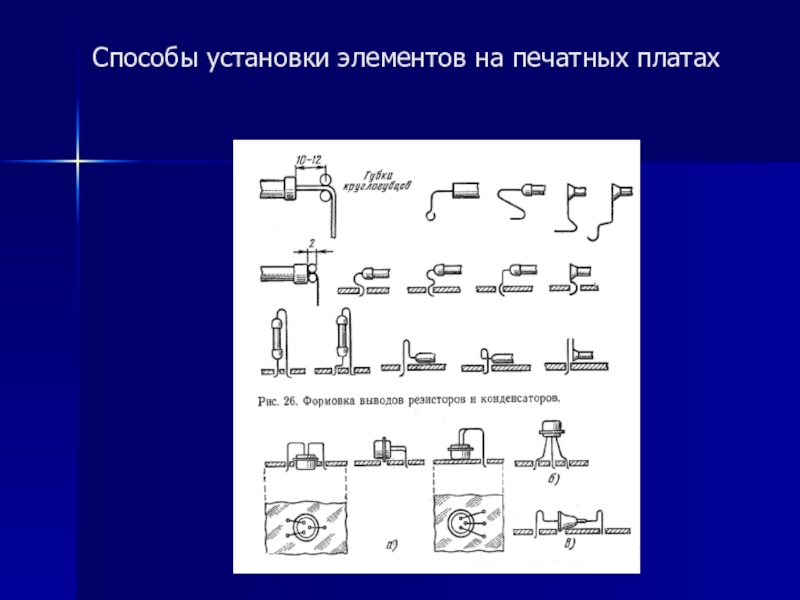

- 11. Способы установки элементов на печатных платах

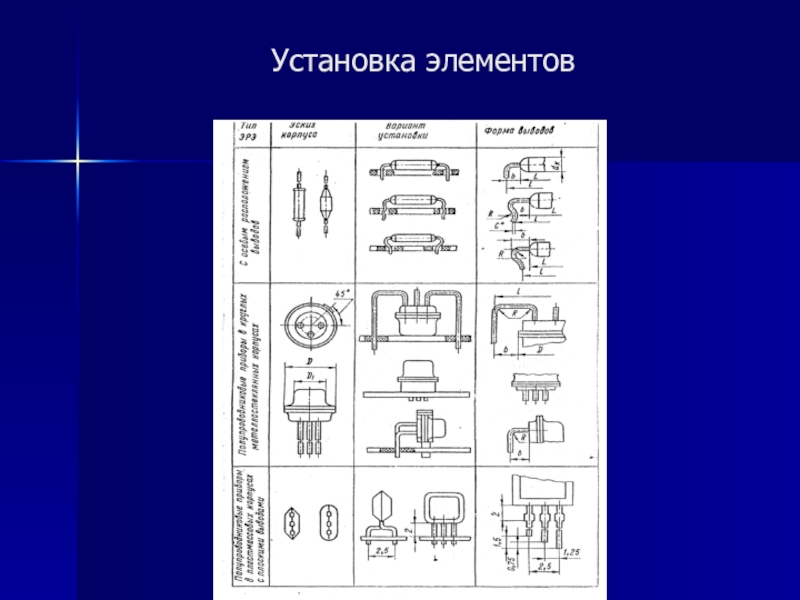

- 12. Установка элементов
- 13. Основные требования при выполнении печатного монтажа.1. Перед
- 14. Техника безопасности при выполнении печатного монтажа.1. При
- 15. Дефекты печатных плат: трещины, царапины на печатных
- 16. Достоинства печатного монтажа: увеличение плотности монтажа уменьшение
- 17. Недостатки печатного монтажа: трудоемкость изготовления печатных плат
- 18. Контрольные вопросы.Виды печатных плат.Способы пайки печатных плат.Требования
Печатный монтаж это когда электрические соединения радио элементов выполнены с помощью печатных проводников.

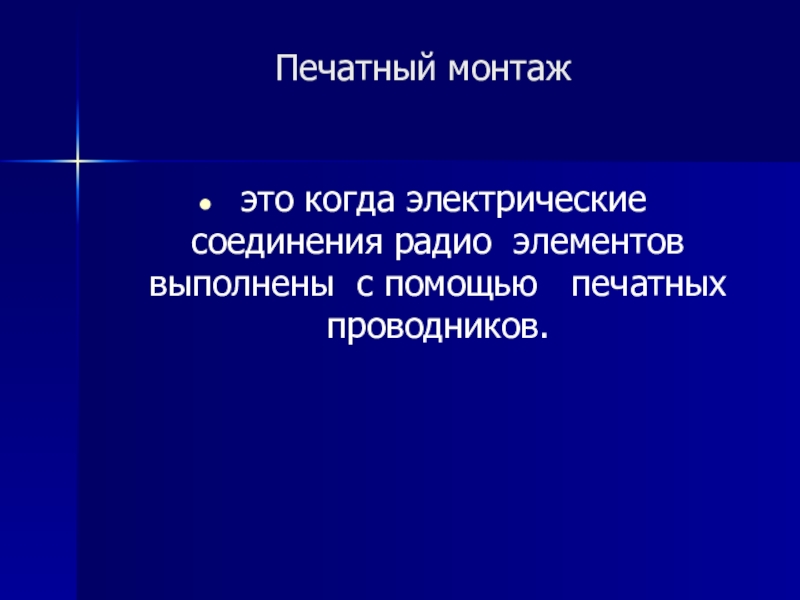

Слайд 2Печатный монтаж
это когда электрические соединения радио элементов выполнены с помощью
печатных проводников.

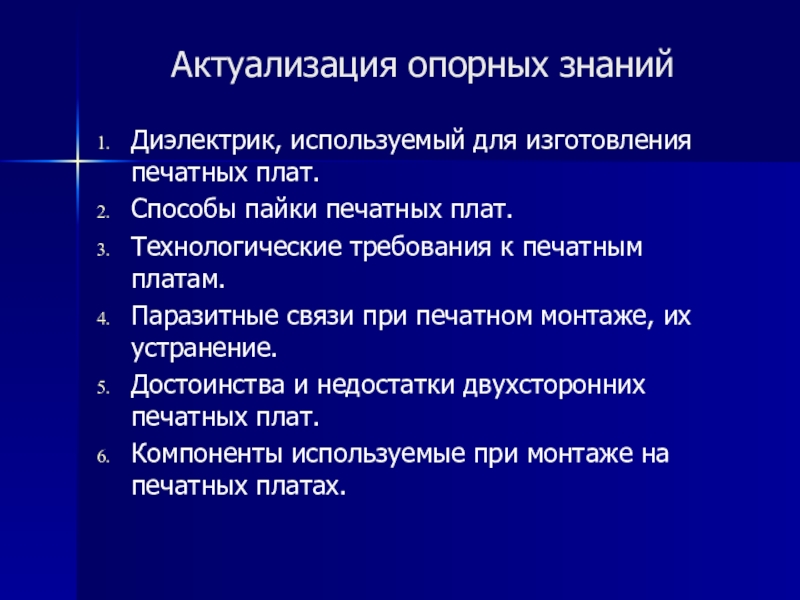

Слайд 3Актуализация опорных знаний
Диэлектрик, используемый для изготовления печатных плат.
Способы пайки печатных плат.
Технологические
требования к печатным платам.
Паразитные связи при печатном монтаже, их устранение.
Достоинства и недостатки двухсторонних печатных плат.
Компоненты используемые при монтаже на печатных платах.
Паразитные связи при печатном монтаже, их устранение.
Достоинства и недостатки двухсторонних печатных плат.
Компоненты используемые при монтаже на печатных платах.

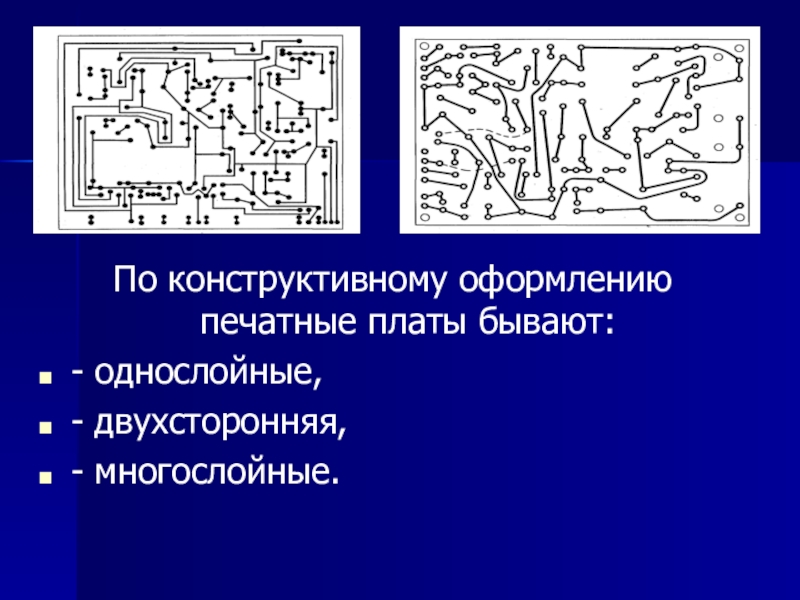

Слайд 4По конструктивному оформлению печатные платы бывают:
- однослойные,
- двухсторонняя,
- многослойные.
Слайд 5Однослойная
это печатная плата, имеющая основание, на одной стороне которого выполнен
проводящий рисунок, а с другой стороны изоляционного основания установлены навесные элементы.

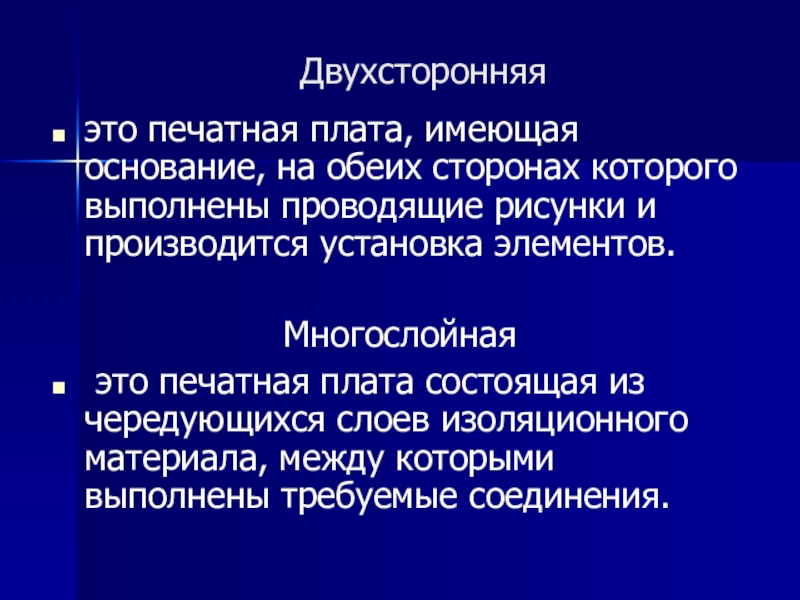

Слайд 6Двухсторонняя
это печатная плата, имеющая основание, на обеих сторонах которого выполнены проводящие
рисунки и производится установка элементов.
Многослойная
это печатная плата состоящая из чередующихся слоев изоляционного материала, между которыми выполнены требуемые соединения.
Многослойная
это печатная плата состоящая из чередующихся слоев изоляционного материала, между которыми выполнены требуемые соединения.
Слайд 7Основание плат изготавливают из диэлектриков:
гетенакс,
текстолит,
стеклотекстолит,
керамика,
фторопластовая лента,
бумага, пропитанная фенольной смолой.

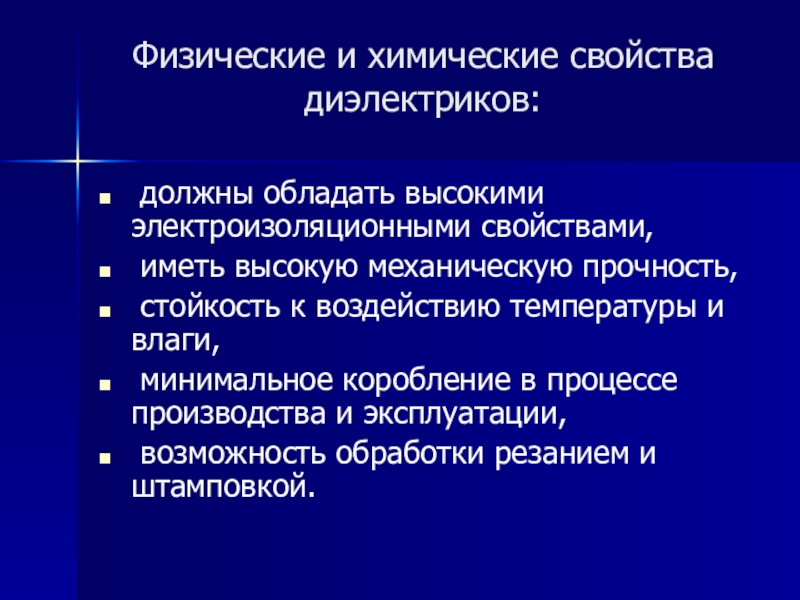

Слайд 8Физические и химические свойства диэлектриков:
должны обладать высокими электроизоляционными свойствами,
иметь
высокую механическую прочность,
стойкость к воздействию температуры и влаги,
минимальное коробление в процессе производства и эксплуатации,
возможность обработки резанием и штамповкой.
стойкость к воздействию температуры и влаги,
минимальное коробление в процессе производства и эксплуатации,
возможность обработки резанием и штамповкой.
Слайд 9Консервирующие покрытия:
канифольный флюс
флюс на основе полиэфирных смол
Расконсервация
это
очистка печатной платы перед пайкой от консервирующего слоя:
спирто -бензиновая смесь
спирто -бензиновая смесь

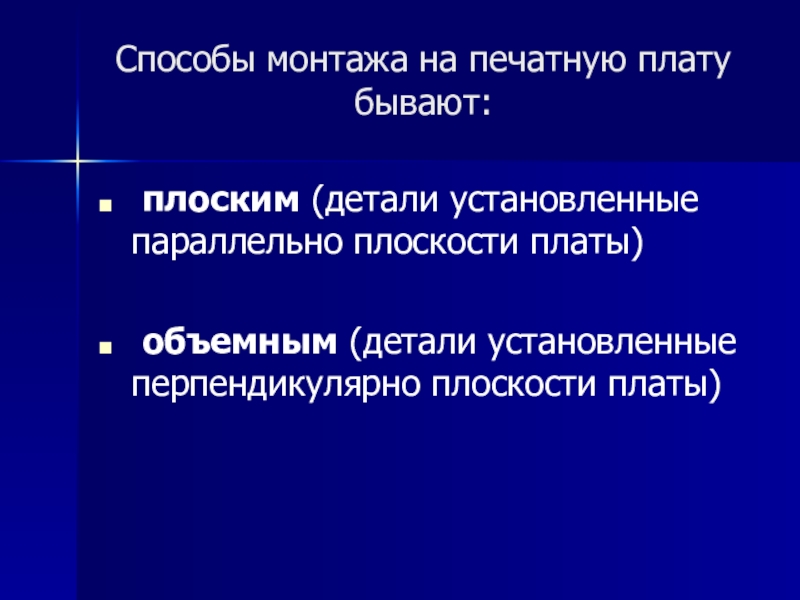

Слайд 10Способы монтажа на печатную плату бывают:
плоским (детали установленные параллельно плоскости
платы)
объемным (детали установленные перпендикулярно плоскости платы)
объемным (детали установленные перпендикулярно плоскости платы)
Слайд 13Основные требования при выполнении печатного монтажа.
1. Перед сборкой и пайкой печатные
платы обязательно должны подвергаться контролю качества.
2. Перед установкой радиоэлементов на печатные платы удаляют консервирующее покрытие.
3. При подготовке печатных плат к монтажу необходимо обеспечивать хорошую способность к пайке радиоэлементов.
4. После лужения печатную плату промывают от остатков флюса.
5. На односторонних платах элементы располагают с одной стороны, противоположной расположению печатных проводников.
6. В каждом монтажном отверстии можно размещать вывод только одного элемента.
7. Установку элементов на печатные платы рекомендуется начинать с меньших по размеру.
8. Все элементы должны плотно прилегать корпусами к печатной плате.
9. Время пайки не должно превышать 3 сек.
10. Для избегания перегрева применяют теплоотвод.
11. Длина обрезанного участка вывода не должна превышать 0,6-2 мм.
2. Перед установкой радиоэлементов на печатные платы удаляют консервирующее покрытие.
3. При подготовке печатных плат к монтажу необходимо обеспечивать хорошую способность к пайке радиоэлементов.
4. После лужения печатную плату промывают от остатков флюса.
5. На односторонних платах элементы располагают с одной стороны, противоположной расположению печатных проводников.
6. В каждом монтажном отверстии можно размещать вывод только одного элемента.
7. Установку элементов на печатные платы рекомендуется начинать с меньших по размеру.
8. Все элементы должны плотно прилегать корпусами к печатной плате.
9. Время пайки не должно превышать 3 сек.
10. Для избегания перегрева применяют теплоотвод.
11. Длина обрезанного участка вывода не должна превышать 0,6-2 мм.
Слайд 14Техника безопасности при выполнении печатного монтажа.
1. При формовке и установке радиоэлементов
на печатные платы необходимо пользоваться монтажным инструментом.
2. При снятии с печатной платы консервирующего покрытия необходимо работать осторожно с спирто-бензиновой смесью.
3. Промывку плат необходимо производить используя кисть или хлопчато-бумажный тампон.
4. При лужении печатных дорожек нужно быть осторожным, чтобы не получить ожог.
5. Паяльник должен иметь изолированную ручку, не иметь повреждений электропровода.
6. Обрезать излишки выводов бокорезами, направляя их от себя.
7. Остатки флюса слить в сосуд с плотно закрывающейся крышкой.
8. Использованные салфетки при промывки плат выбросить в специальный бак.
2. При снятии с печатной платы консервирующего покрытия необходимо работать осторожно с спирто-бензиновой смесью.
3. Промывку плат необходимо производить используя кисть или хлопчато-бумажный тампон.
4. При лужении печатных дорожек нужно быть осторожным, чтобы не получить ожог.
5. Паяльник должен иметь изолированную ручку, не иметь повреждений электропровода.
6. Обрезать излишки выводов бокорезами, направляя их от себя.
7. Остатки флюса слить в сосуд с плотно закрывающейся крышкой.
8. Использованные салфетки при промывки плат выбросить в специальный бак.

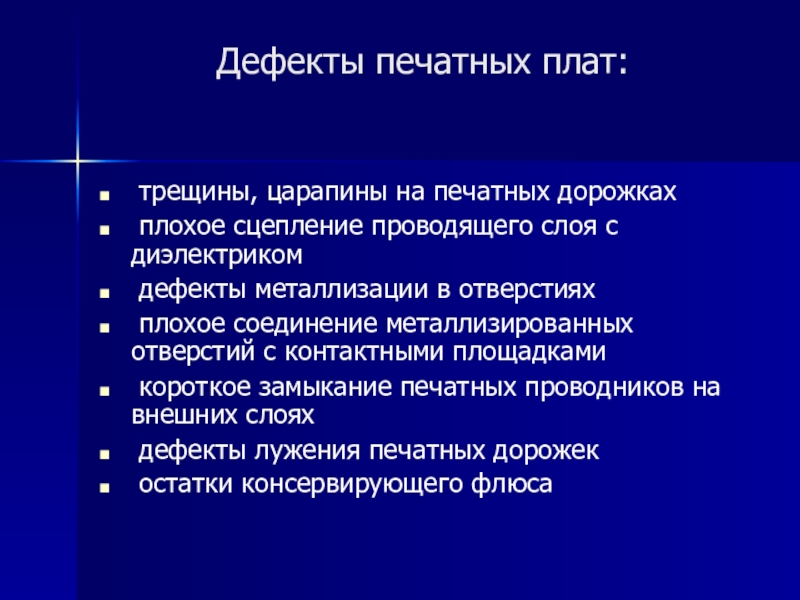

Слайд 15Дефекты печатных плат:
трещины, царапины на печатных дорожках
плохое сцепление проводящего
слоя с диэлектриком
дефекты металлизации в отверстиях
плохое соединение металлизированных отверстий с контактными площадками
короткое замыкание печатных проводников на внешних слоях
дефекты лужения печатных дорожек
остатки консервирующего флюса
дефекты металлизации в отверстиях
плохое соединение металлизированных отверстий с контактными площадками
короткое замыкание печатных проводников на внешних слоях
дефекты лужения печатных дорожек
остатки консервирующего флюса
Слайд 16Достоинства печатного монтажа:
увеличение плотности монтажа
уменьшение длины проводников
повышение стабильности
работы радиоаппаратуры
устойчивость работы при вибрациях и нагрузках
уменьшает трудоемкость контроля и ремонта РЭА
сокращение материальных и трудоемких затрат
идентификация печатных плат за счет использования стандартов
технология изготовления печатных плат не зависит от функционального назначения аппаратуры.
устойчивость работы при вибрациях и нагрузках
уменьшает трудоемкость контроля и ремонта РЭА
сокращение материальных и трудоемких затрат
идентификация печатных плат за счет использования стандартов
технология изготовления печатных плат не зависит от функционального назначения аппаратуры.

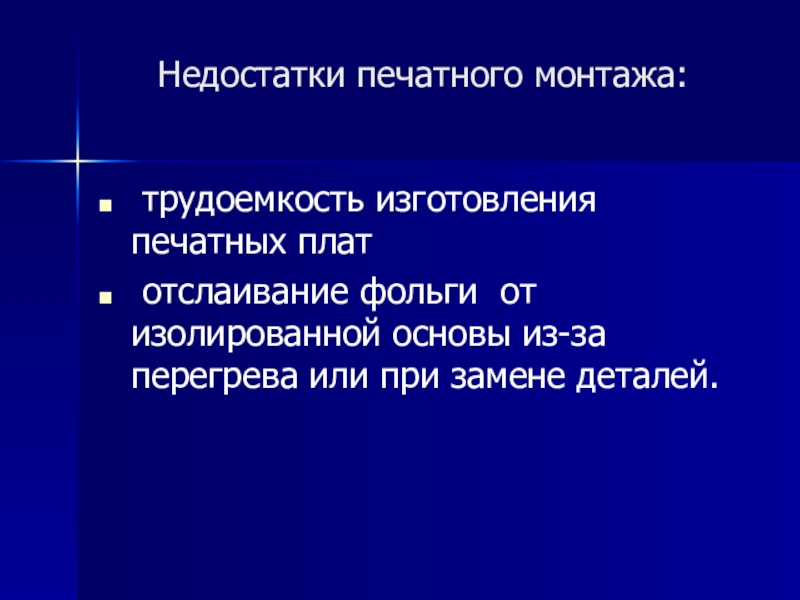

Слайд 17Недостатки печатного монтажа:
трудоемкость изготовления печатных плат
отслаивание фольги от изолированной
основы из-за перегрева или при замене деталей.
Слайд 18Контрольные вопросы.
Виды печатных плат.
Способы пайки печатных плат.
Требования к печатному монтажу.
Недостатки печатного
монтажа.
Способы изготовления печатных плат: травление, напыление, фольгированный гетенакс…
Дефекты печатных плат.
Контроль монтажа на печатных платах.
Способы изготовления печатных плат: травление, напыление, фольгированный гетенакс…
Дефекты печатных плат.
Контроль монтажа на печатных платах.
