Презентация, доклад на тему Технология изготовления печатных плат
Содержание
- 1. Технология изготовления печатных плат
- 2. Субтрактивный (химический)метод изготовления печатных плат 1

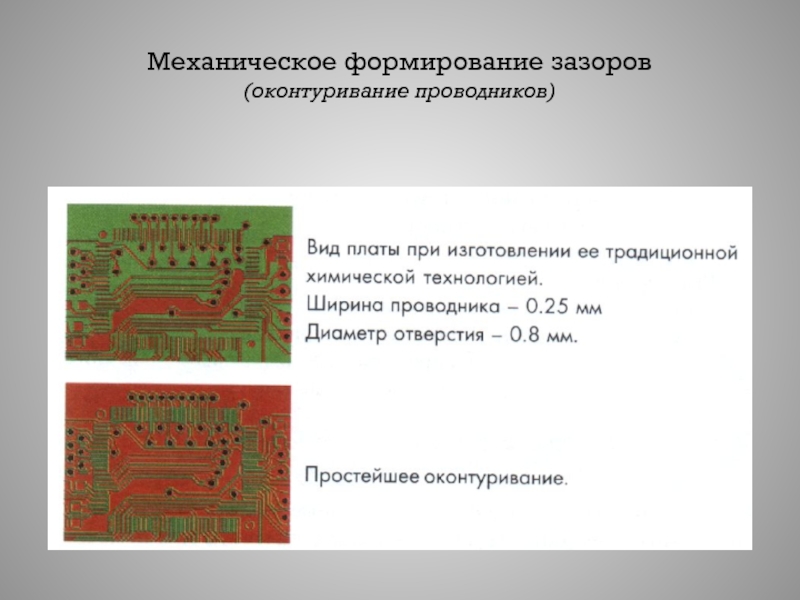

- 3. Механическое формирование зазоров (оконтуривание проводников)

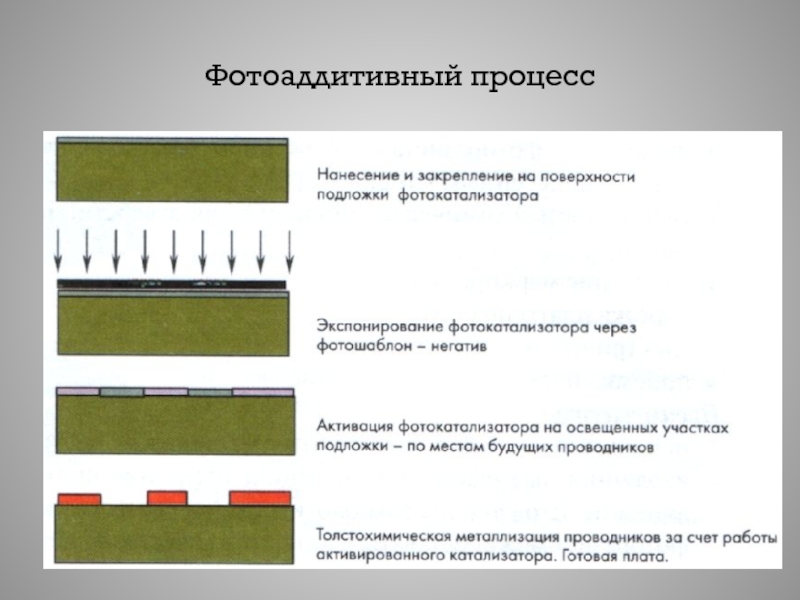

- 4. Фотоаддитивный процесс
- 5. Нанесение токопроводящих красок или металлонаполненных пастСхема процесса

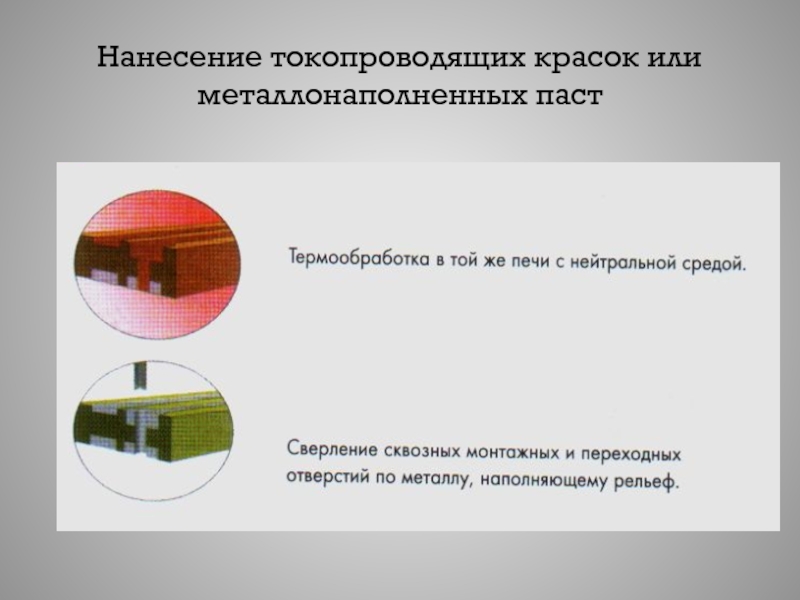

- 6. Нанесение токопроводящих красок или металлонаполненных паст
- 7. Горячая запрессовка металлического порошка (тиснение) 1 горячая
- 8. Штампование 1 штамп, 2 фольга, 3клей, 4 диэлектрическая подложка

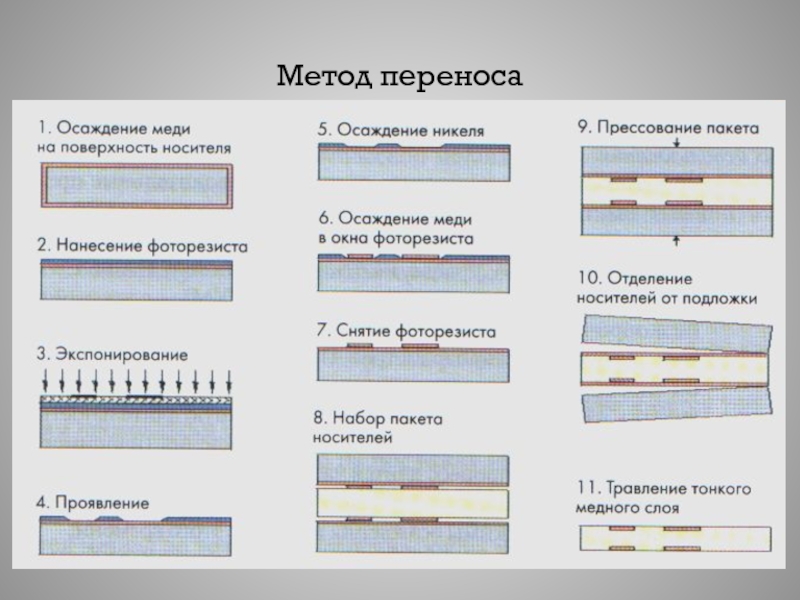

- 9. Метод переноса
- 10. Комбинированный негативный метод элементы конструкций рельефных плат
- 11. Схема процесса изготовления печатных плат комбинированным негативным методом

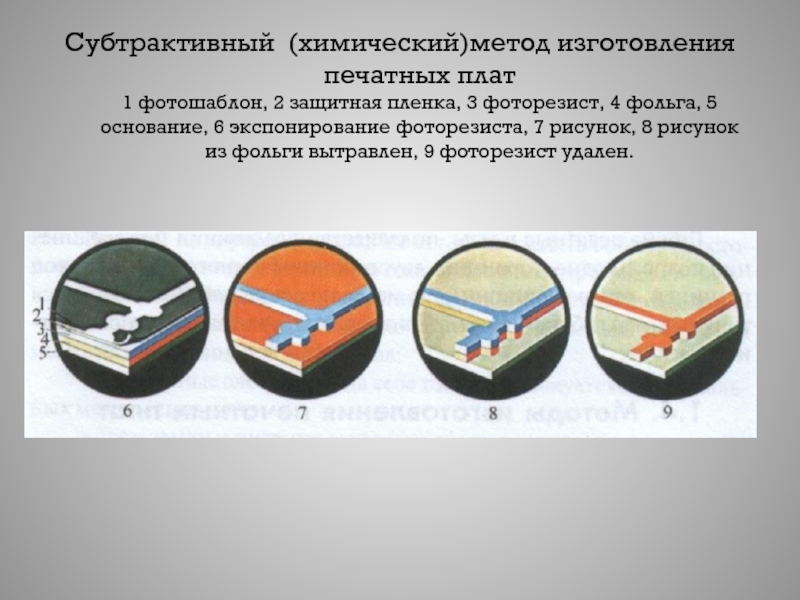

Субтрактивный (химический)метод изготовления печатных плат 1 фотошаблон, 2 защитная пленка, 3 фоторезист, 4 фольга, 5 основание, 6 экспонирование фоторезиста, 7 рисунок, 8 рисунок из фольги вытравлен, 9 фоторезист удален.
Слайд 2Субтрактивный (химический)метод изготовления печатных плат 1 фотошаблон, 2 защитная пленка, 3
фоторезист, 4 фольга, 5 основание, 6 экспонирование фоторезиста, 7 рисунок, 8 рисунок из фольги вытравлен, 9 фоторезист удален.

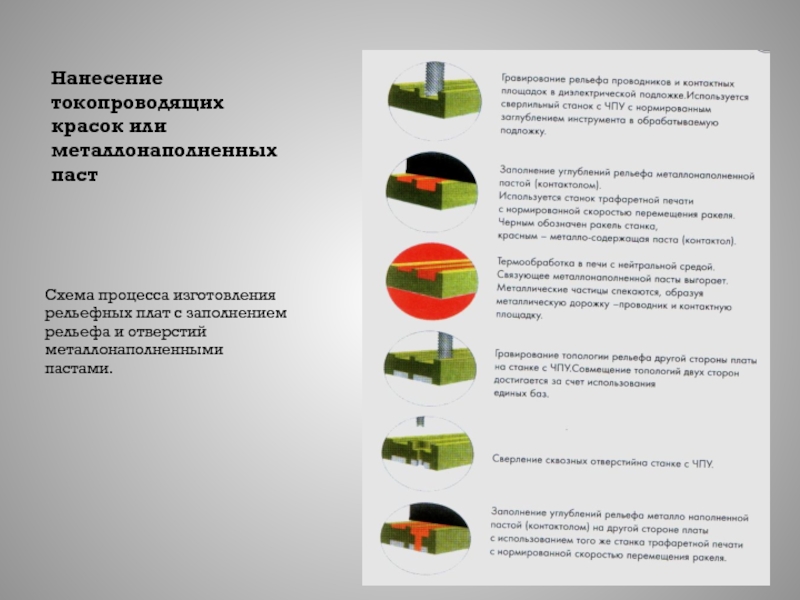

Слайд 5Нанесение токопроводящих красок или металлонаполненных паст
Схема процесса изготовления рельефных плат с
заполнением рельефа и отверстий металлонаполненными пастами.
Слайд 7Горячая запрессовка металлического порошка (тиснение) 1 горячая плита штампа, 2 металлический порошок, 3
полуотвержденное полимерное основание, 4 впессованный в подложку металл, 5 отвержденный полимер
