Тема урока:
Обтачивание ступенчатых валов
Theme of the lesson:
Grinding of stepped shafts
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад на тему Сыртқы цилидрлік беттерді өңдеу
Содержание
- 1. Сыртқы цилидрлік беттерді өңдеу
- 2. Мақсаты:
- 3. Үй тапсырмасы1.Токарлық станокта бұйымдарды өңдеу түрлері? 2.
- 4. Слайд 4
- 5. Кескіштің түрлері бойынша термин сөздерді еске түсірейік:cutting
- 6. Кеңейжоңғыш кескішіРезец растачнойBoring cutterСұлбалы кескішрезец фасонный shaped cutter Бұрандакескішрезец резьбовой Thread cutter
- 7. Техника қауіпсіздік ережесі
- 8. Сатылы біліктерді жону.Білік (Вал)—бұл дөңгелек цилиндрлік бір
- 9. Сатылы біліктерді (валдарды) өңдегенде жоғары өнімділікті алу
- 10. Цилиндрлік беттерді жону әдістері: а – радиалды
- 11. Сатылы біліктің (валдың) жасалу тәсілдері.1.Токарлық станоктарда еш

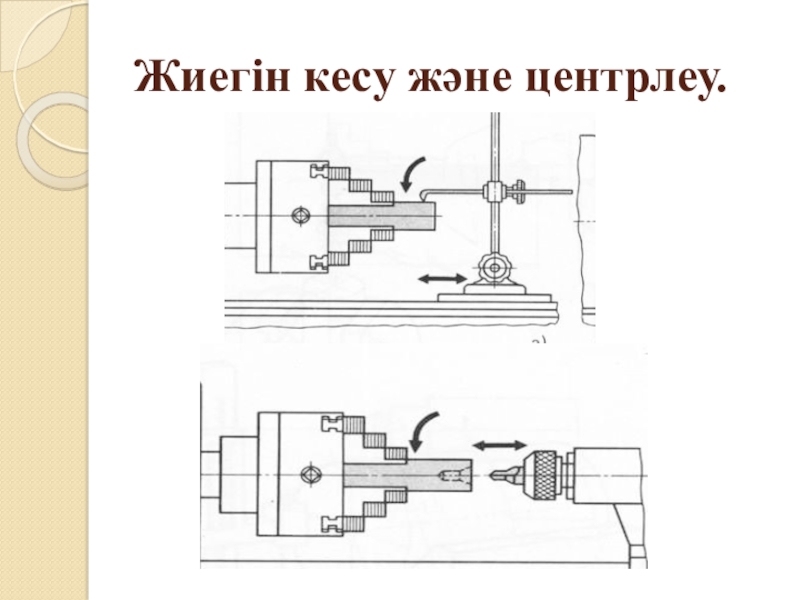

- 12. Жиегін кесу және центрлеу.
- 13. Слайд 13
- 14. Білікті (валды) тазалай өңдеу үшін екі жағынан центр қолданады және шетіне жетекші хамут бекітеді.
- 15. Слайд 15
Мақсаты:
Слайд 114.12.18.
Бағдарлама тақырыбы:
Сабақтың тақырыбы :
Цилиндрлік сатылы бліктерді (валдарды) өңдеу.
«Сыртқы цилидрлік
беттерді өңдеу»

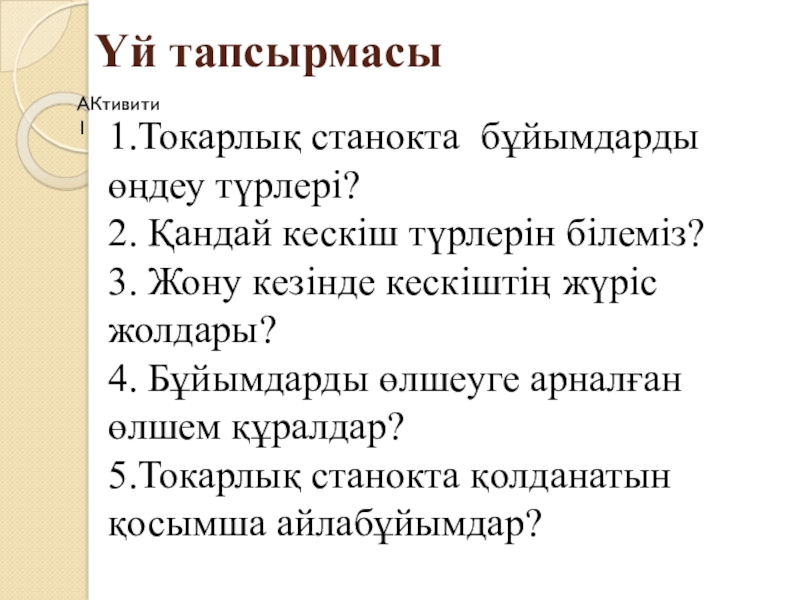

Слайд 3Үй тапсырмасы
1.Токарлық станокта бұйымдарды өңдеу түрлері?
2. Қандай кескіш түрлерін білеміз?
3.
Жону кезінде кескіштің жүріс жолдары?
4. Бұйымдарды өлшеуге арналған өлшем құралдар?
5.Токарлық станокта қолданатын қосымша айлабұйымдар?
4. Бұйымдарды өлшеуге арналған өлшем құралдар?
5.Токарлық станокта қолданатын қосымша айлабұйымдар?
АКтивити 1

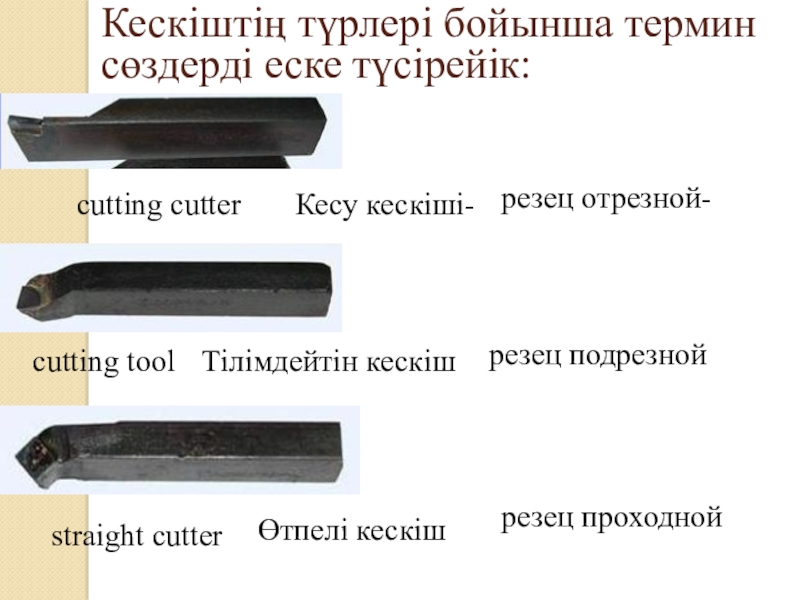

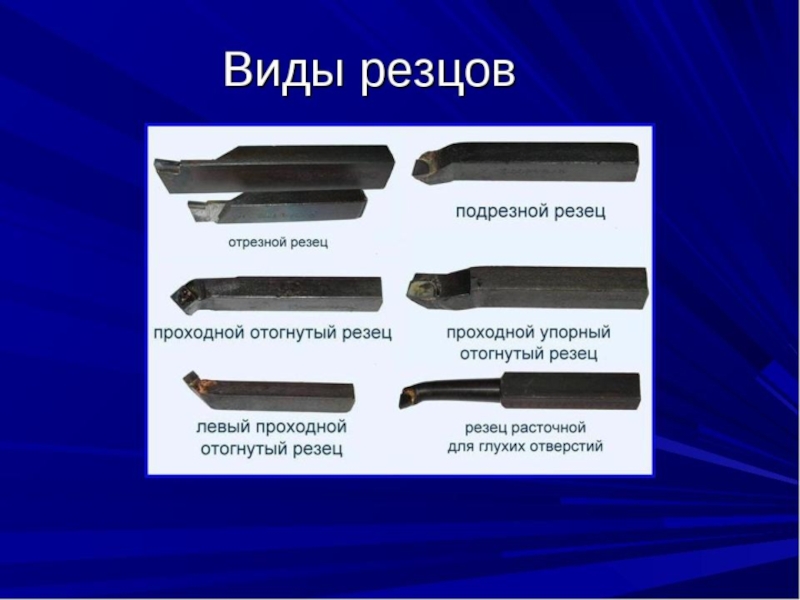

Слайд 5Кескіштің түрлері бойынша термин сөздерді еске түсірейік:
cutting cutter
cutting tool
Кесу кескіші-
резец
отрезной-
Тілімдейтін кескіш
резец подрезной
Өтпелі кескіш
резец проходной
straight cutter

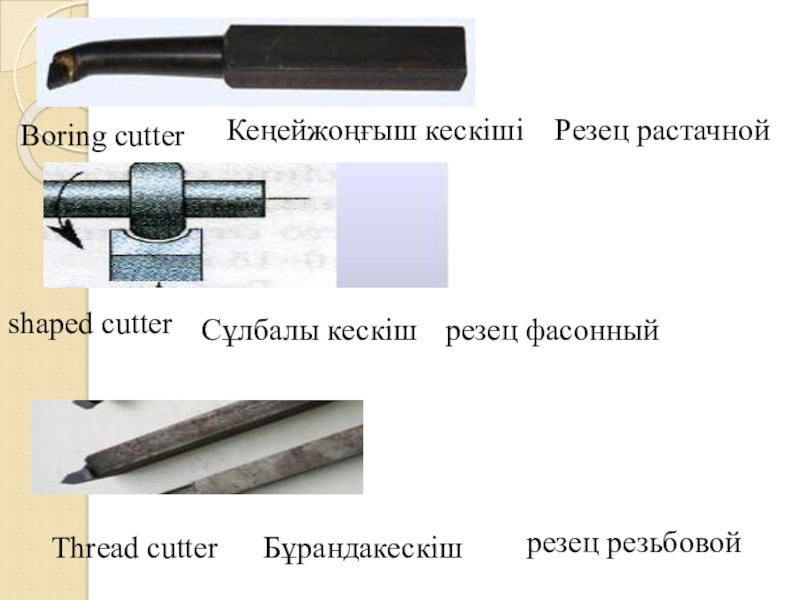

Слайд 6Кеңейжоңғыш кескіші
Резец растачной
Boring cutter
Сұлбалы кескіш
резец фасонный
shaped cutter
Бұрандакескіш
резец резьбовой
Thread
cutter

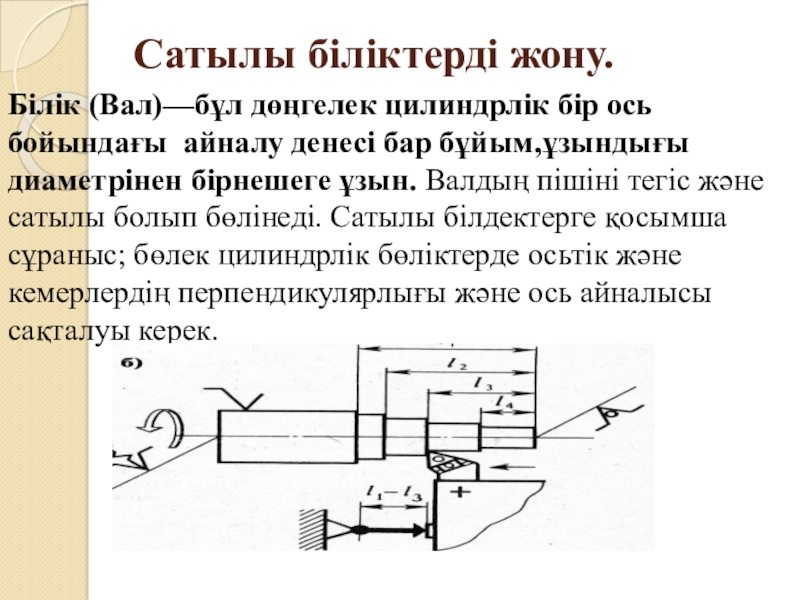

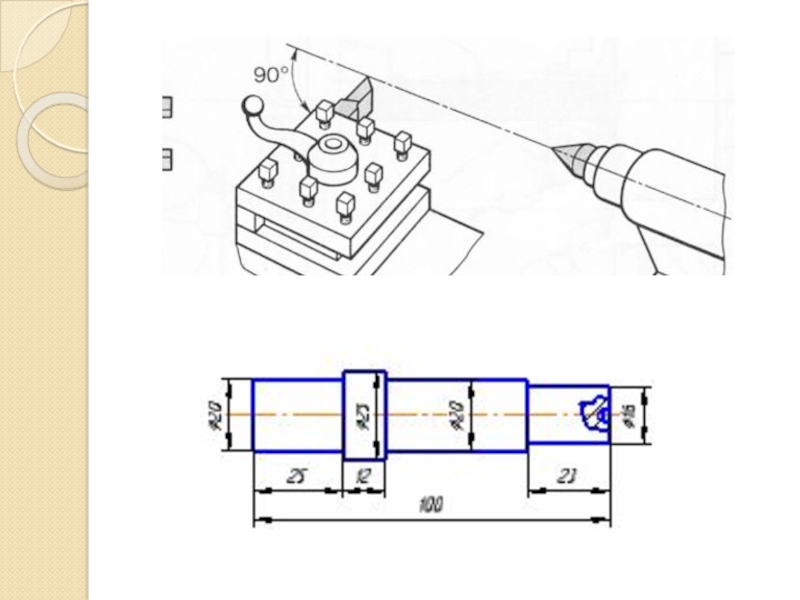

Слайд 8Сатылы біліктерді жону.
Білік (Вал)—бұл дөңгелек цилиндрлік бір ось бойындағы айналу денесі
бар бұйым,ұзындығы диаметрінен бірнешеге ұзын. Валдың пішіні тегіс және сатылы болып бөлінеді. Сатылы білдектерге қосымша сұраныс; бөлек цилиндрлік бөліктерде осьтік және кемерлердің перпендикулярлығы және ось айналысы сақталуы керек.

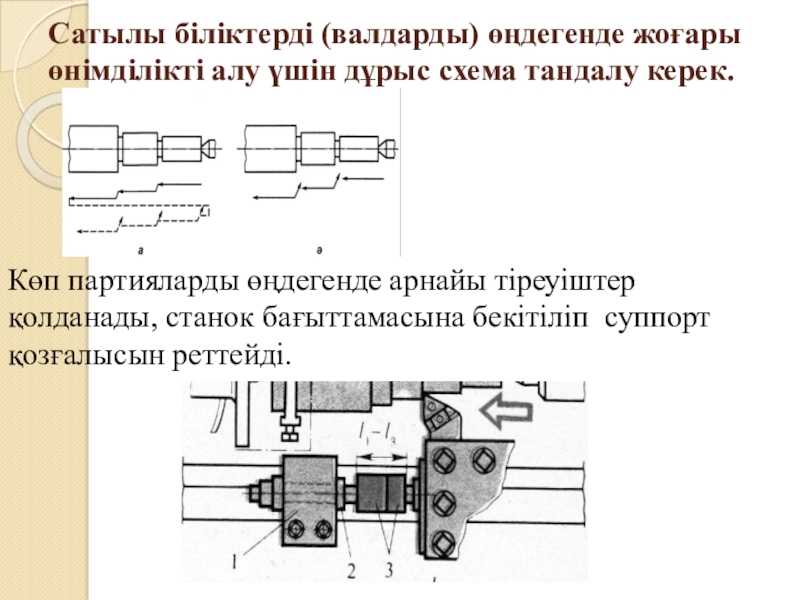

Слайд 9Сатылы біліктерді (валдарды) өңдегенде жоғары өнімділікті алу үшін дұрыс схема тандалу
керек.
Көп партияларды өңдегенде арнайы тіреуіштер қолданады, станок бағыттамасына бекітіліп суппорт қозғалысын реттейді.

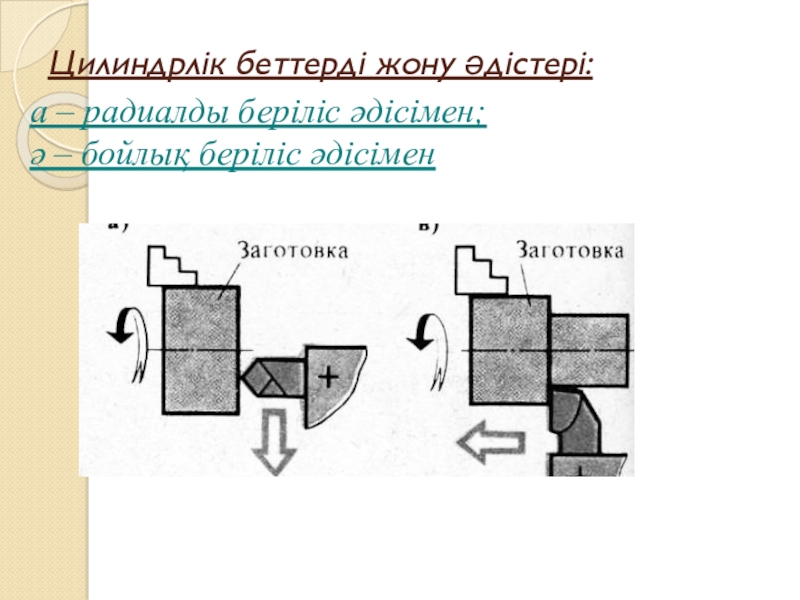

Слайд 10Цилиндрлік беттерді жону әдістері:
а – радиалды беріліс әдісімен;
ә – бойлық беріліс әдісімен
Слайд 11Сатылы біліктің (валдың) жасалу тәсілдері.
1.Токарлық станоктарда еш айлабұйым қолданбай,екі жағынан өңдеу.
Валдарды өңдеу кезінде , екі орнатудан артық болмайды.
2.Дайындама ұзындығын бірнеше тіліктерге бөлу.
3. Арнайы құралдар қолдану. Валдың пішіндеріне байланысты әртүрлі айлабұйымдар қолданады. Соның ішінде, бір жағын центрмен, екінші жағын үшжұдырықты патронмен қысу арқылы.
Бұндай бекіту құрастырылған (комбинировный) деп аталады.
2.Дайындама ұзындығын бірнеше тіліктерге бөлу.
3. Арнайы құралдар қолдану. Валдың пішіндеріне байланысты әртүрлі айлабұйымдар қолданады. Соның ішінде, бір жағын центрмен, екінші жағын үшжұдырықты патронмен қысу арқылы.
Бұндай бекіту құрастырылған (комбинировный) деп аталады.

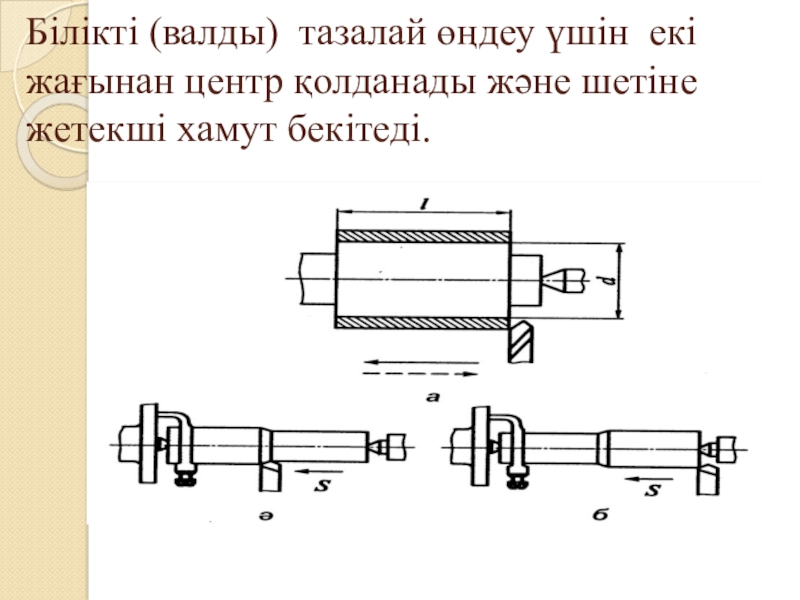

Слайд 14Білікті (валды) тазалай өңдеу үшін екі жағынан центр қолданады және шетіне
жетекші хамут бекітеді.
