Презентация, доклад на тему Сверление, зенкование, зенкерование и развертывание
Содержание
- 1. Сверление, зенкование, зенкерование и развертывание
- 2. Сверлением называется образование снятием стружки отверстий
- 3. Слайд 3

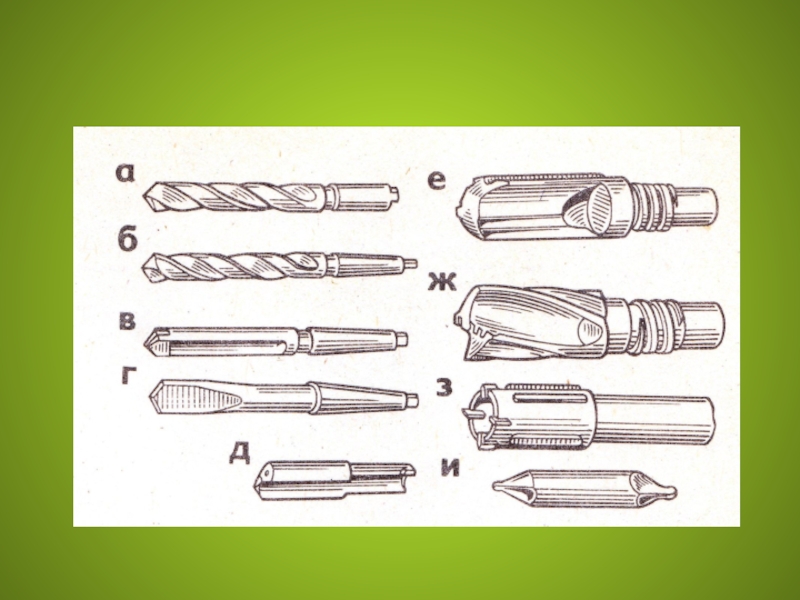

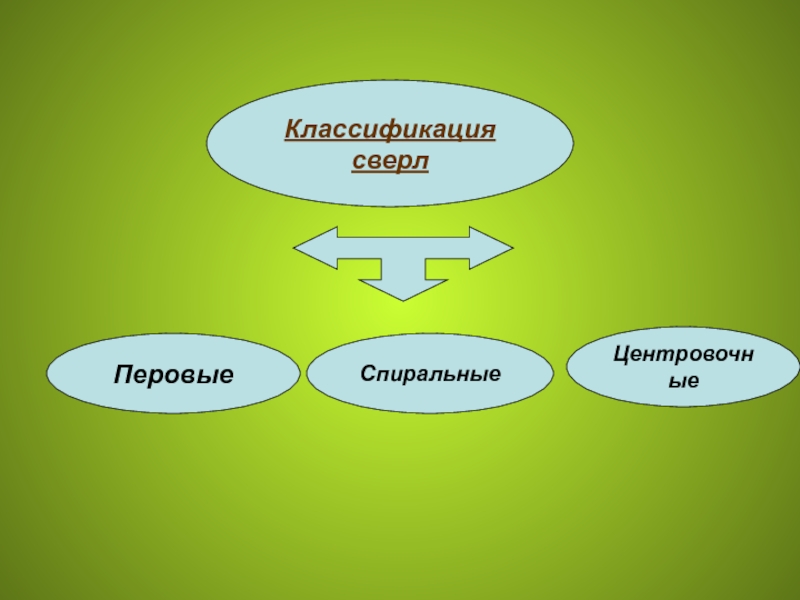

- 4. Классификация сверлСпиральныеПеровыеЦентровочные
- 5. Слайд 5
- 6. Слайд 6
- 7. Устройство спирального сверлаНа направляющей части расположены две
- 8. Слайд 8
- 9. Угол заточки сверла зависит от обрабатываемого материал-для

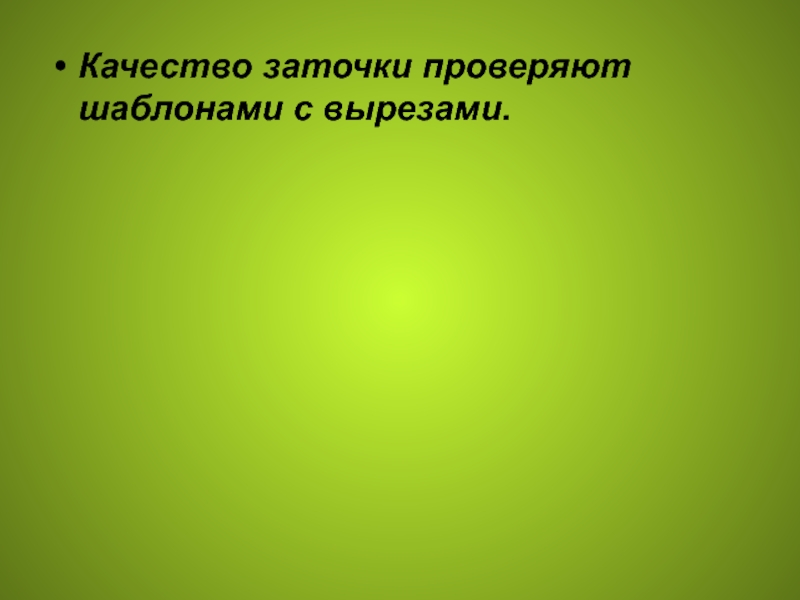

- 10. Качество заточки проверяют шаблонами с вырезами.
- 11. Сверла бывают с винтовыми канавками, которые обеспечивают
- 12. Сверла с отверстиями для подвода охлаждающей жидкости
- 13. Изготовляются сверла из быстрорежущей стали Р9, Р18,

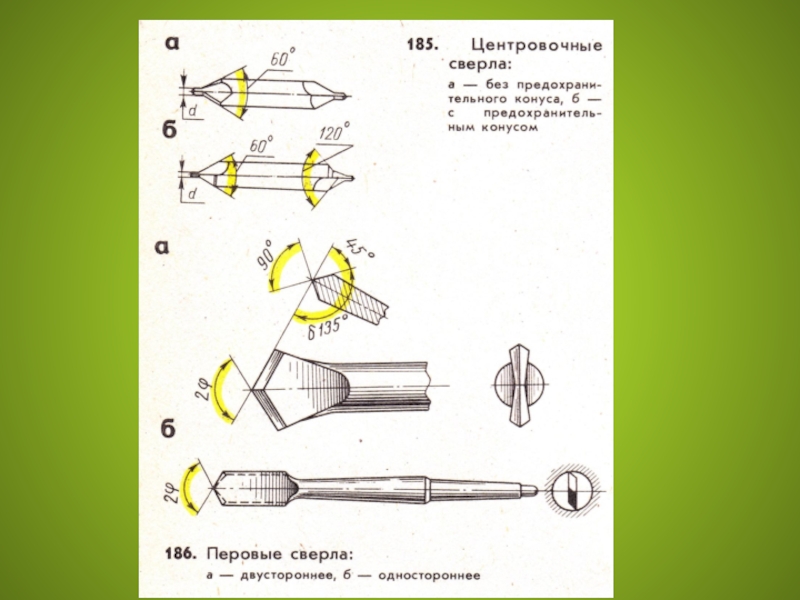

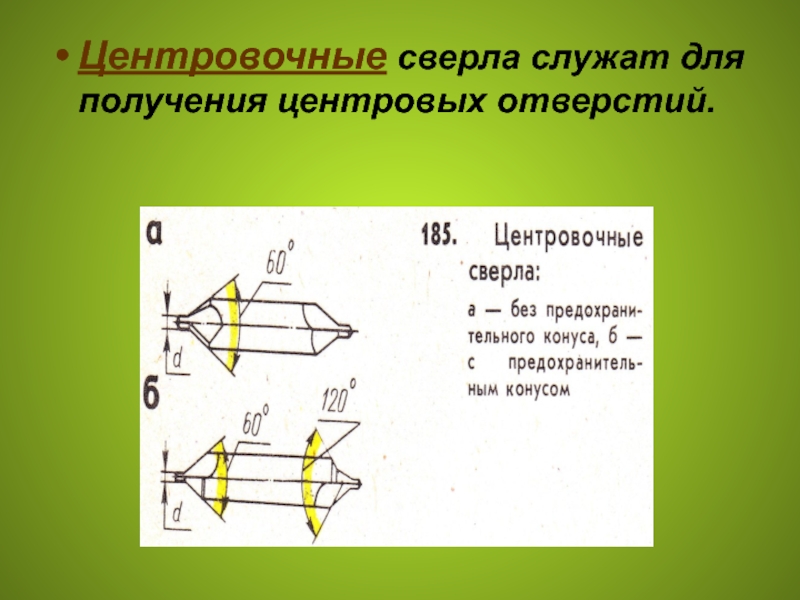

- 14. Центровочные сверла служат для получения центровых отверстий.
- 15. Перовые сверла применяются для сверления неответственных отверстий ручными дрелями и трещотками
- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18
- 19. ЗЕНКОВАНИЕМ называется обработка верхней части отверстия
- 20. Слайд 20

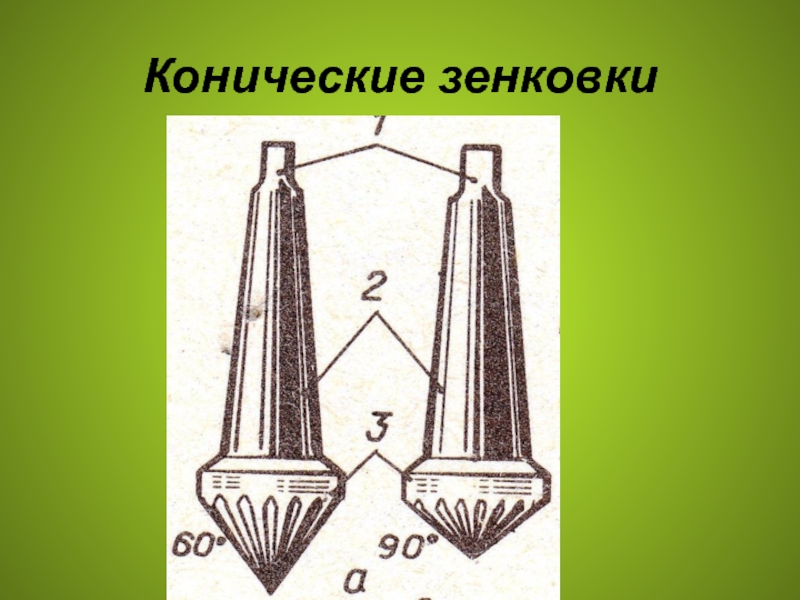

- 21. Конические зенковки
- 22. ЗЕНКЕРОВАНИЕ – это обработка отверстий, полученных

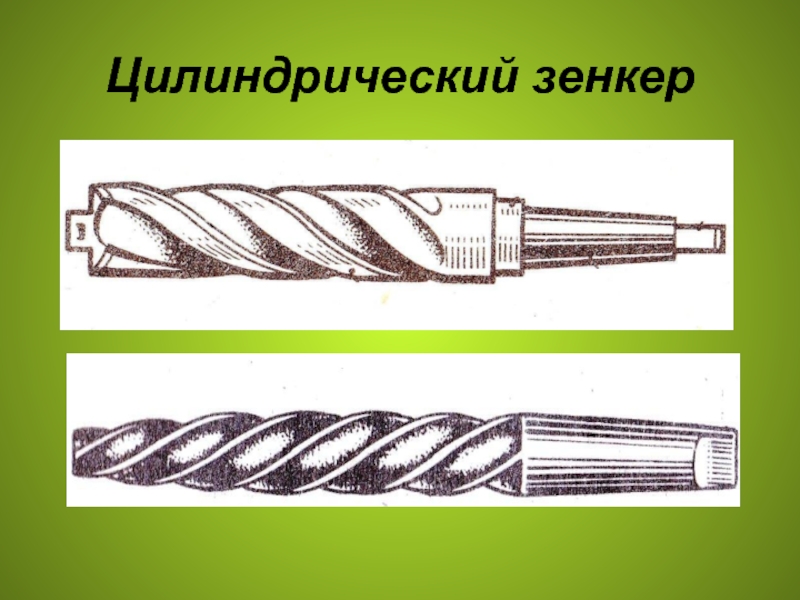

- 23. Цилиндрический зенкер
- 24. Слайд 24
- 25. РАЗВЕРТЫВАНИЕ – это чистовая обработка отверстий.
- 26. Слайд 26
- 27. Слайд 27
- 28. Слайд 28
- 29. Слайд 29
- 30. Слайд 30
- 31. Рассмотренные операции обработки отверстий выполняются в
- 32. Слайд 32
- 33. Слайд 33
- 34. Слайд 34
- 35. При работе на сверлильных станках
- 36. Слайд 36
- 37. Слайд 37
- 38. Режимы резания 1.Скорость резания выбирают в зависимости
- 39. С увеличением скорости резания процесс обработки ускоряется
- 40. ПРИЕМЫ СВЕРЛЕНИЯ
- 41. Сверление по разметке (одиночные отверстия).Сначала на деталь
- 42. Сверление глухих отверстий осуществляют по упору или
- 43. Сверление неполных отверстий (у края детали). Для
- 44. Сверление полых деталей . Для этого полость
- 45. Сверление глубоких отверстий ( более 5 диаметров
- 46. Слайд 46
- 47. Слайд 47
- 48. Слайд 48
- 49. ПРАВИЛА БЕЗОПАСНОСТИ ПРИ СВЕРЛЕНИИ
- 50. Рабочий халат должен быть застегнут, на голове
- 51. Пользоваться для смены сверла специальным ключомНе работать
- 52. КОНТРОЛЬНЫЕ ВОПРОСЫ 1.Что называется сверлением?2.Какова конструкция спиральных

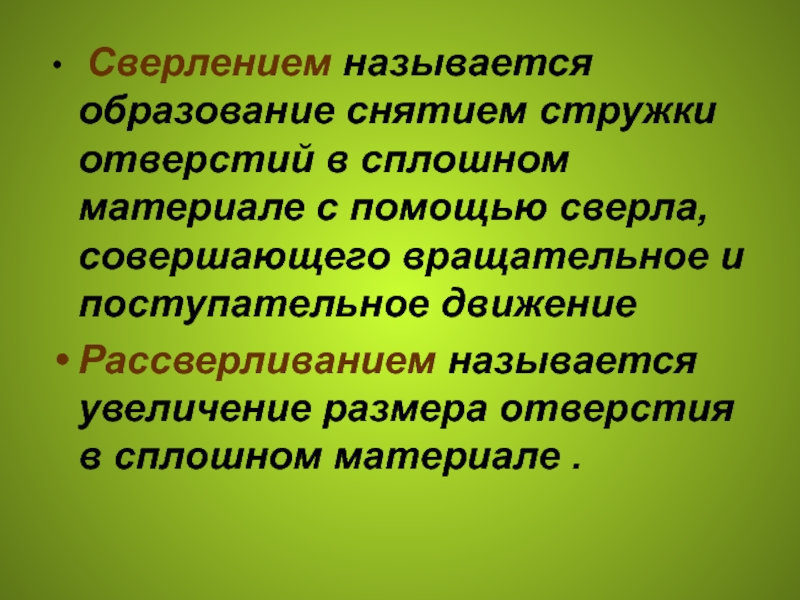

Сверлением называется образование снятием стружки отверстий в сплошном материале с помощью сверла, совершающего вращательное и поступательное движениеРассверливанием называется увеличение размера отверстия в сплошном материале .
Слайд 2 Сверлением называется образование снятием стружки отверстий в сплошном материале с
помощью сверла, совершающего вращательное и поступательное движение
Рассверливанием называется увеличение размера отверстия в сплошном материале .
Рассверливанием называется увеличение размера отверстия в сплошном материале .

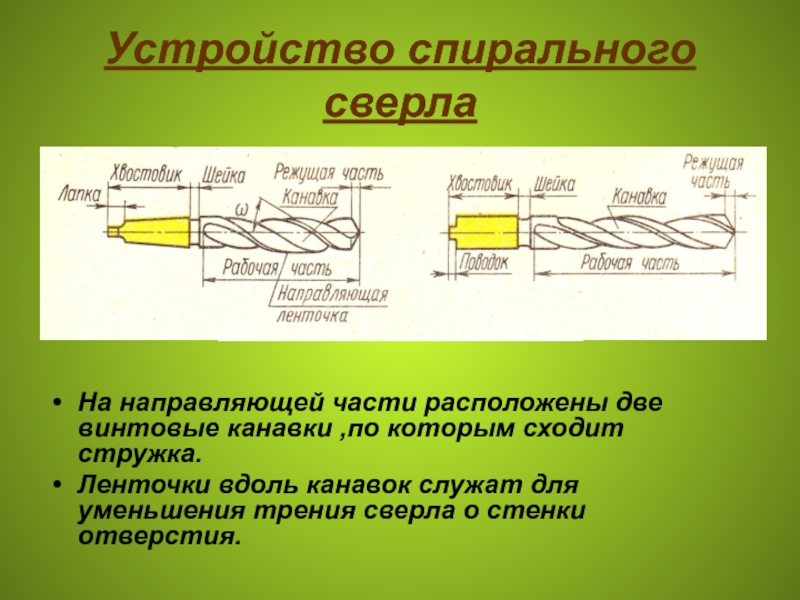

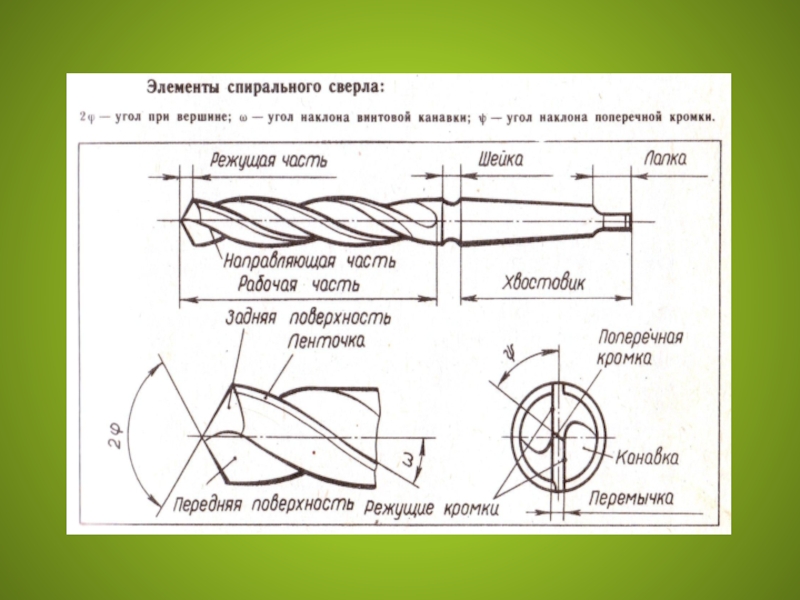

Слайд 7Устройство спирального сверла
На направляющей части расположены две винтовые канавки ,по которым
сходит стружка.
Ленточки вдоль канавок служат для уменьшения трения сверла о стенки отверстия.
Ленточки вдоль канавок служат для уменьшения трения сверла о стенки отверстия.

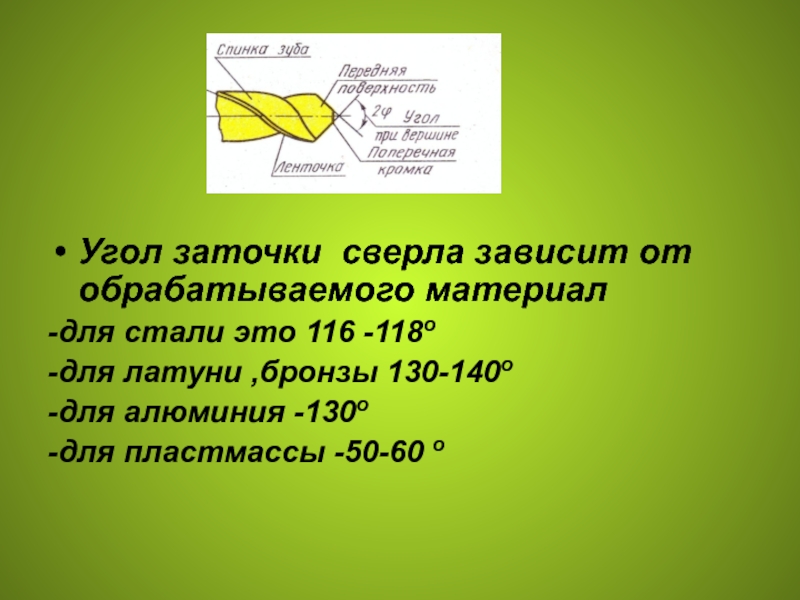

Слайд 9
Угол заточки сверла зависит от обрабатываемого материал
-для стали это 116 -118o
-для
латуни ,бронзы 130-140o
-для алюминия -130o
-для пластмассы -50-60 o
-для алюминия -130o
-для пластмассы -50-60 o

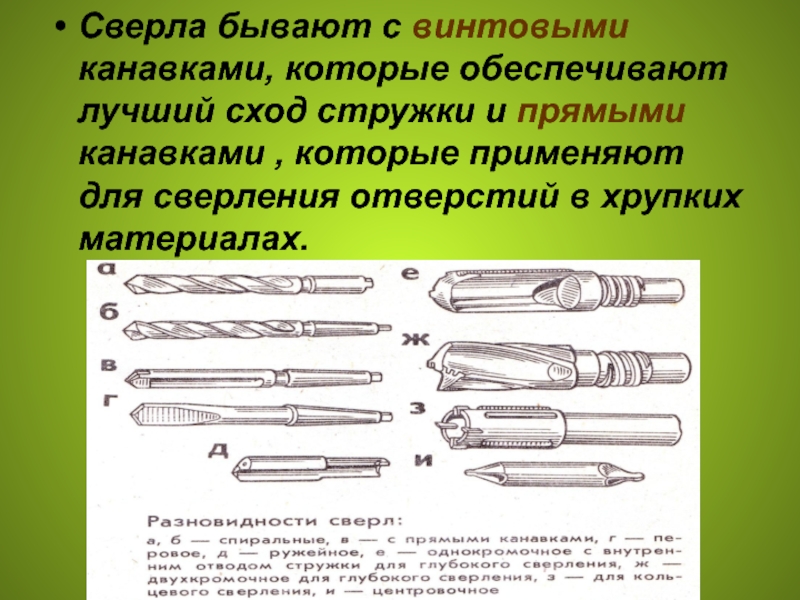

Слайд 11Сверла бывают с винтовыми канавками, которые обеспечивают лучший сход стружки и
прямыми канавками , которые применяют для сверления отверстий в хрупких материалах.

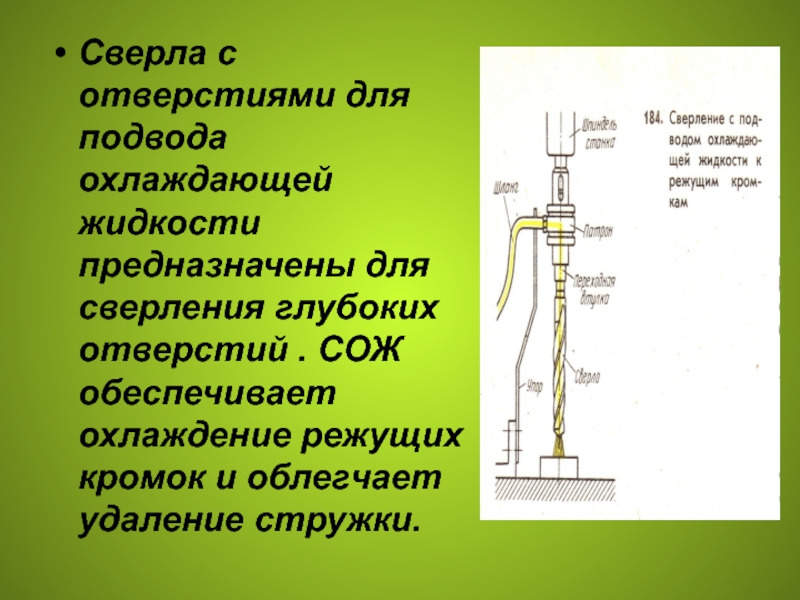

Слайд 12Сверла с отверстиями для подвода охлаждающей жидкости предназначены для сверления глубоких
отверстий . СОЖ обеспечивает охлаждение режущих кромок и облегчает удаление стружки.

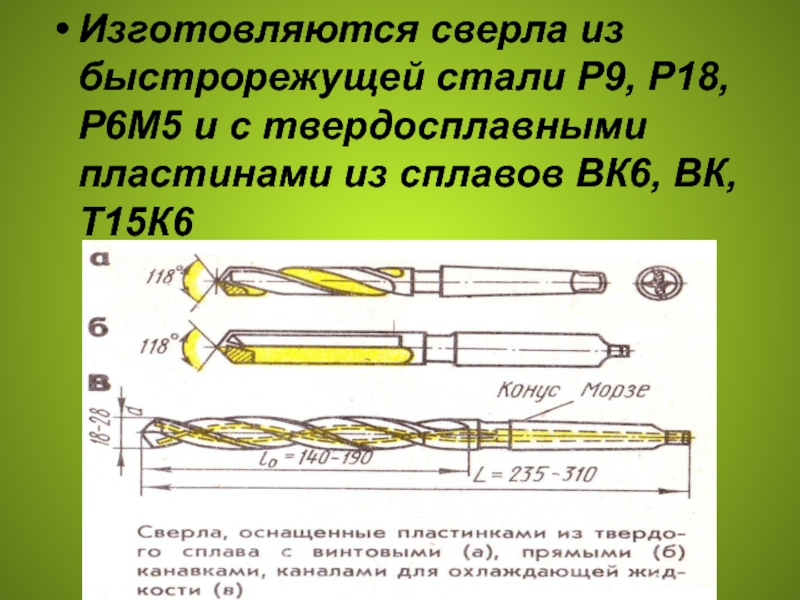

Слайд 13Изготовляются сверла из быстрорежущей стали Р9, Р18, Р6М5 и с твердосплавными
пластинами из сплавов ВК6, ВК, Т15К6

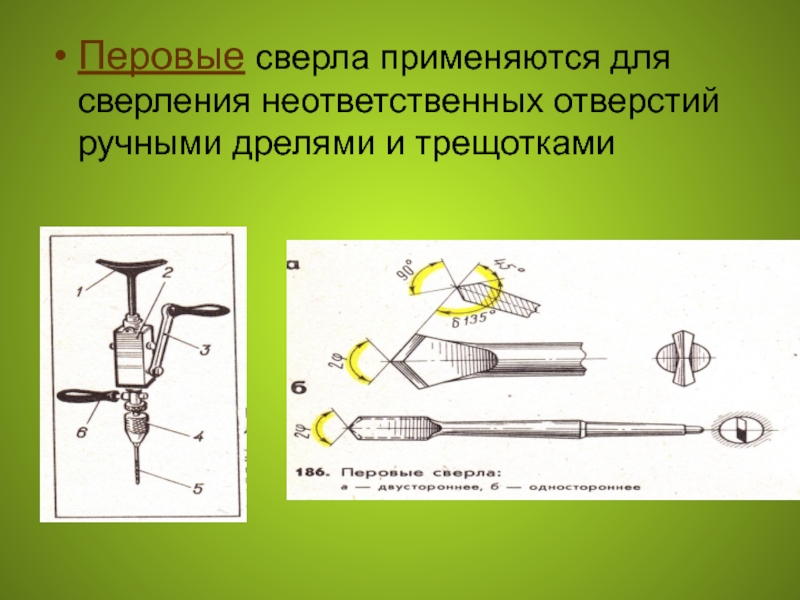

Слайд 15Перовые сверла применяются для сверления неответственных отверстий ручными дрелями и трещотками

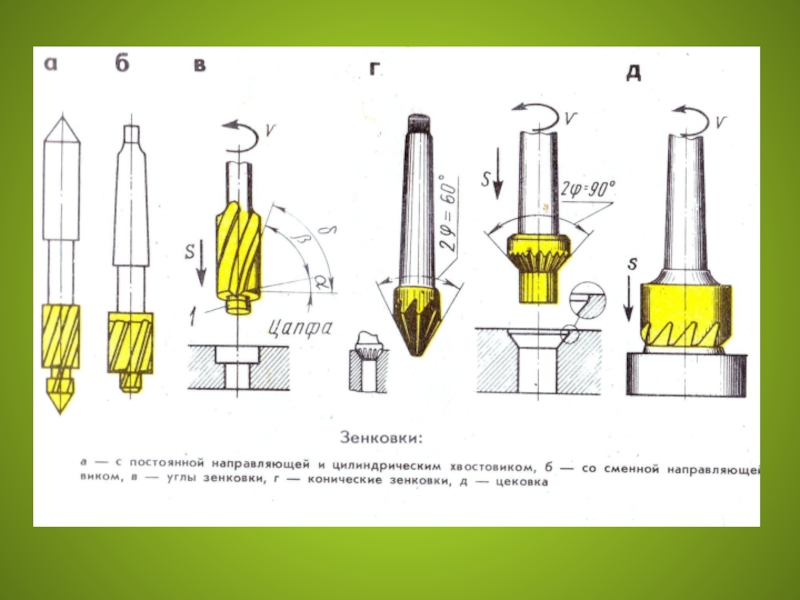

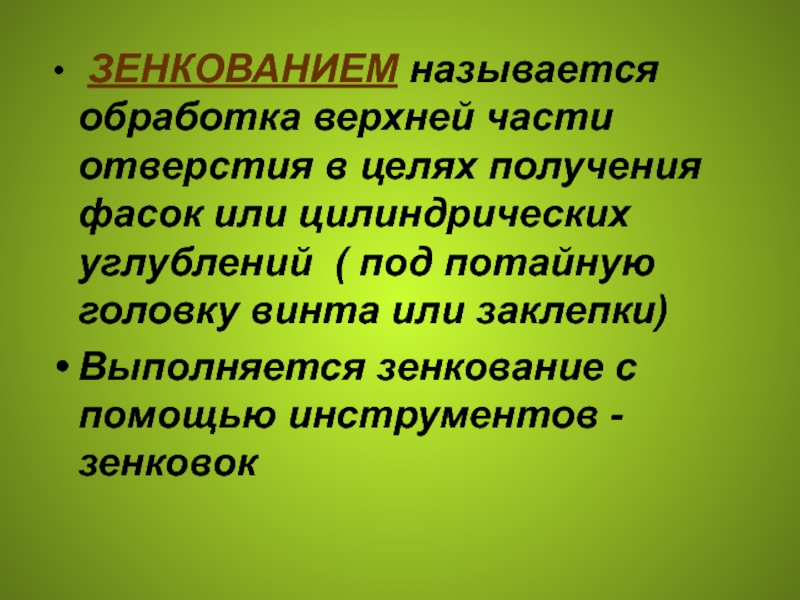

Слайд 19 ЗЕНКОВАНИЕМ называется обработка верхней части отверстия в целях получения фасок
или цилиндрических углублений ( под потайную головку винта или заклепки)
Выполняется зенкование с помощью инструментов - зенковок
Выполняется зенкование с помощью инструментов - зенковок

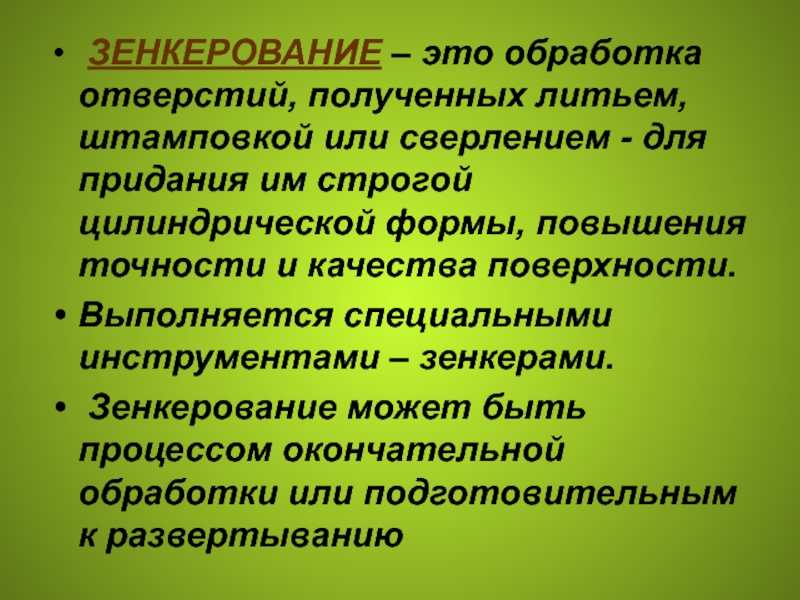

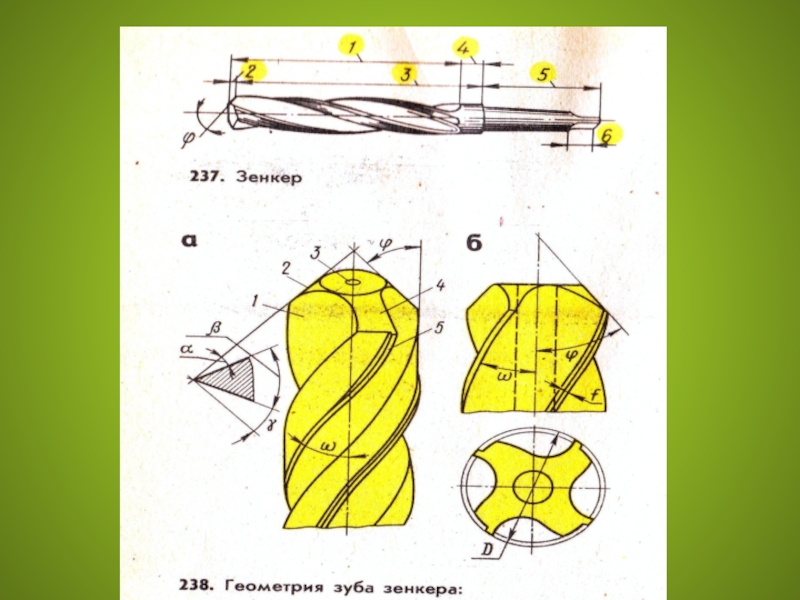

Слайд 22 ЗЕНКЕРОВАНИЕ – это обработка отверстий, полученных литьем, штамповкой или сверлением
- для придания им строгой цилиндрической формы, повышения точности и качества поверхности.
Выполняется специальными инструментами – зенкерами.
Зенкерование может быть процессом окончательной обработки или подготовительным к развертыванию
Выполняется специальными инструментами – зенкерами.
Зенкерование может быть процессом окончательной обработки или подготовительным к развертыванию

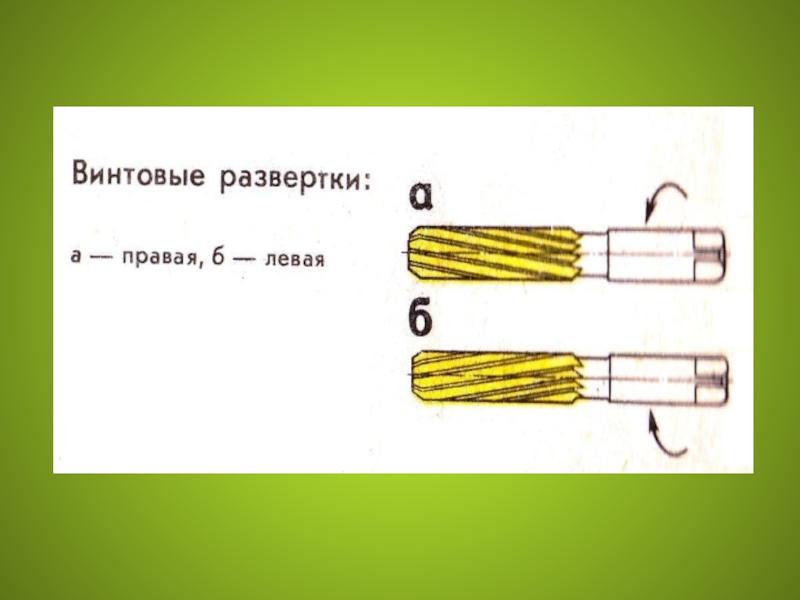

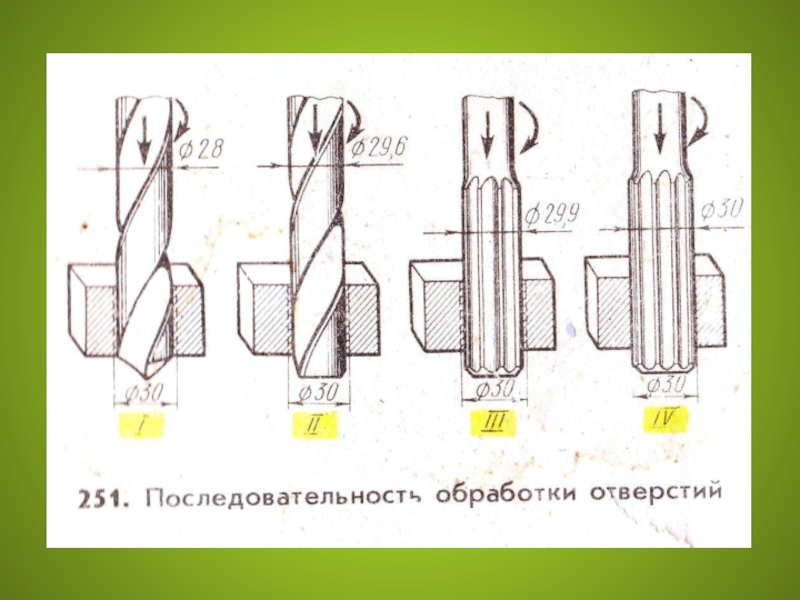

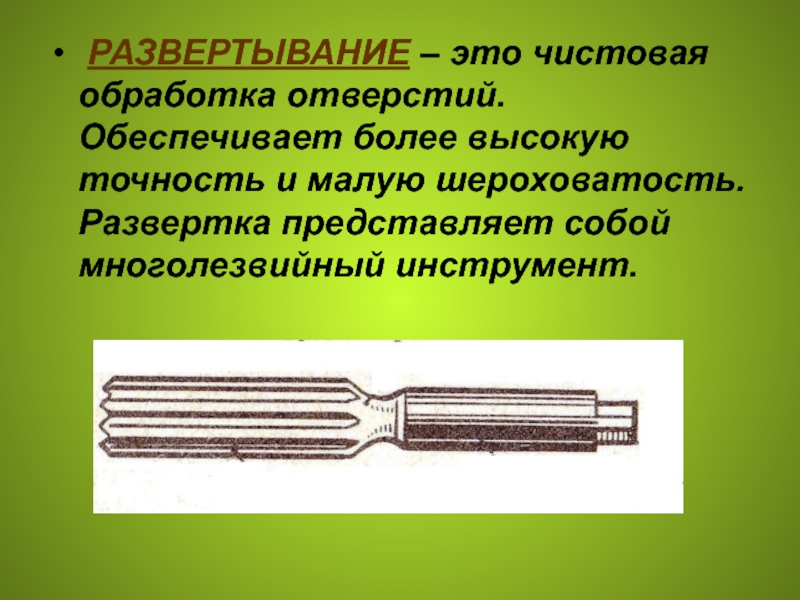

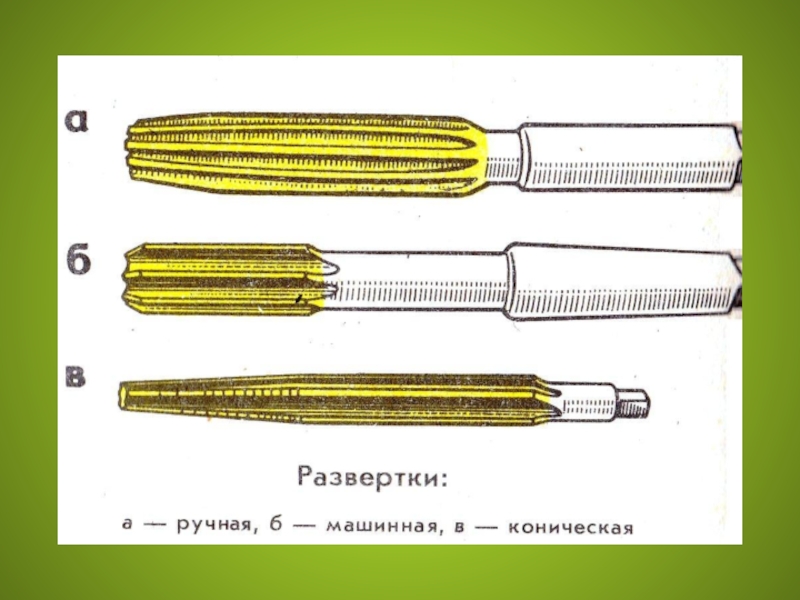

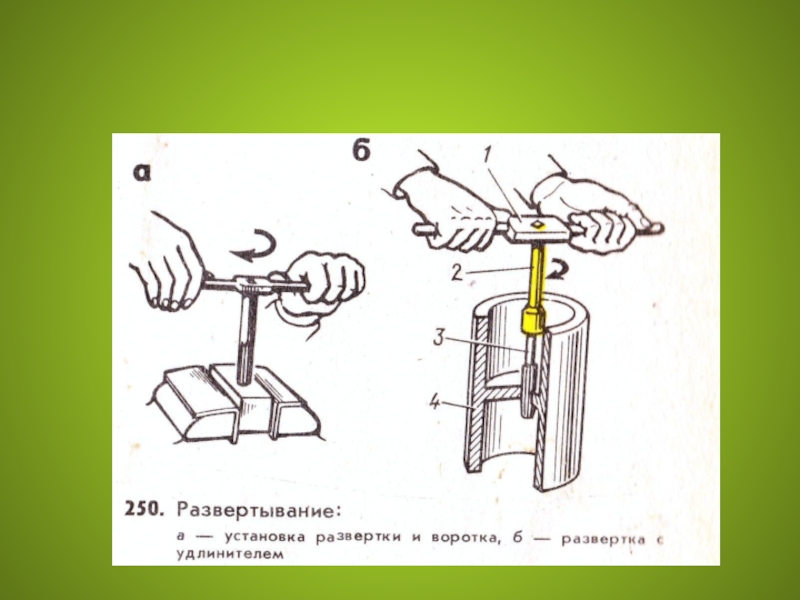

Слайд 25 РАЗВЕРТЫВАНИЕ – это чистовая обработка отверстий. Обеспечивает более высокую точность
и малую шероховатость. Развертка представляет собой многолезвийный инструмент.

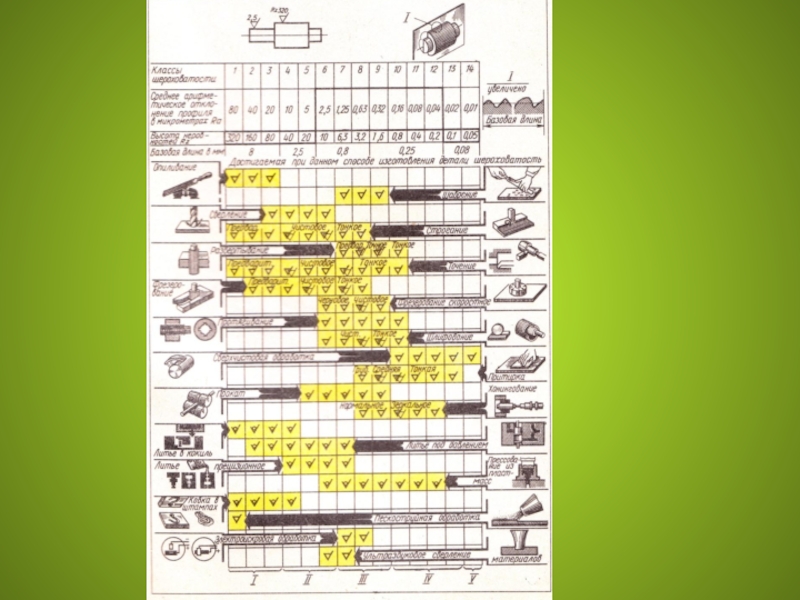

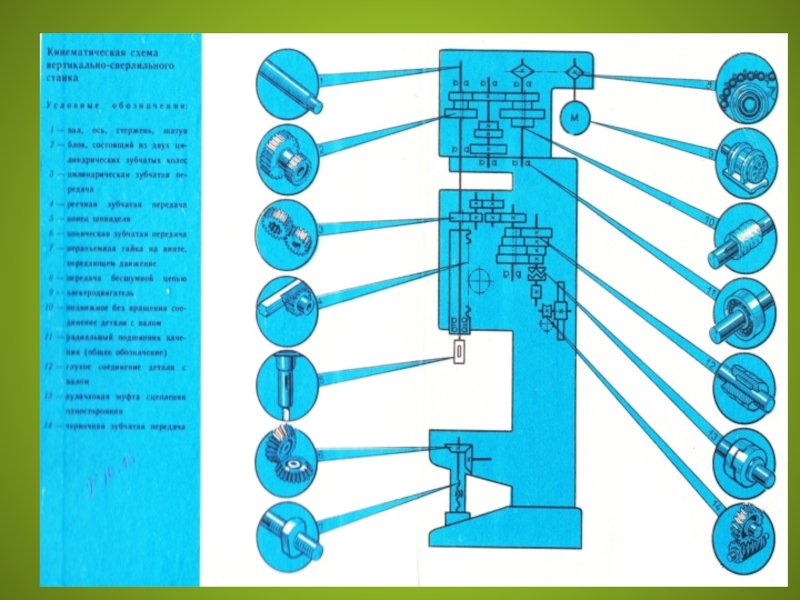

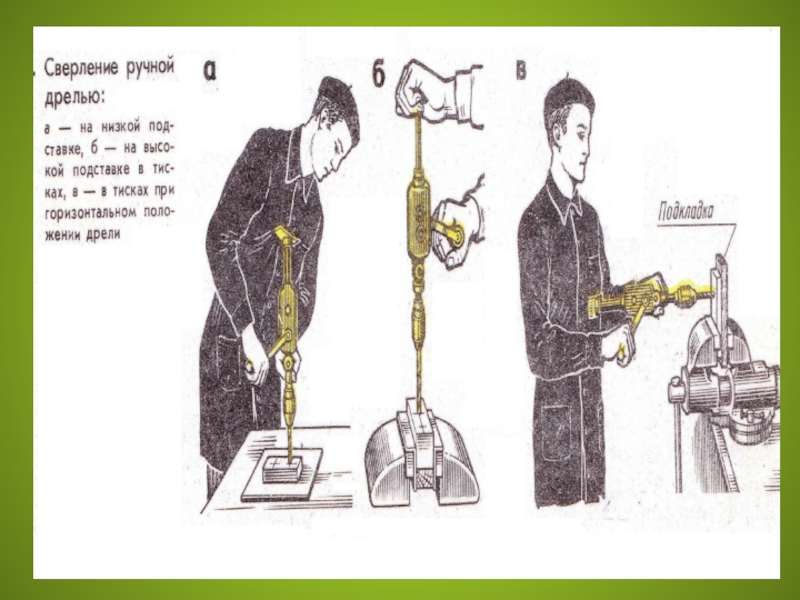

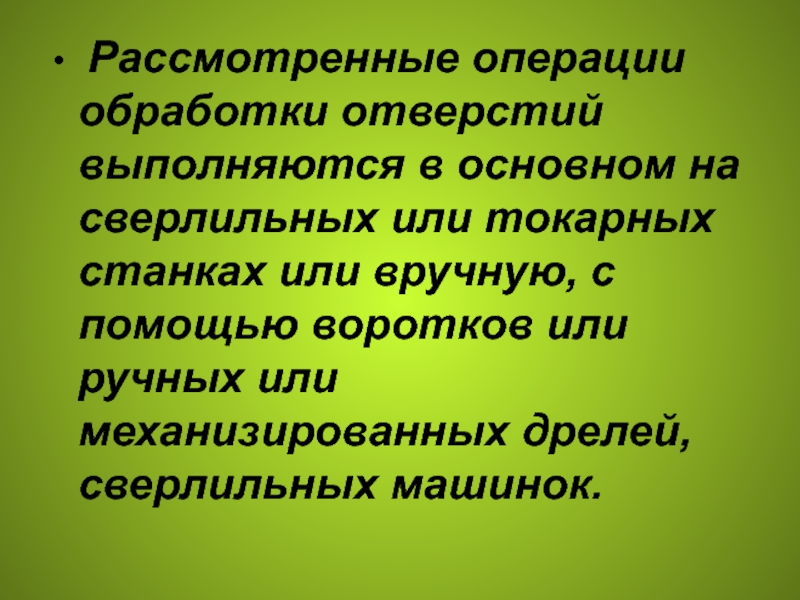

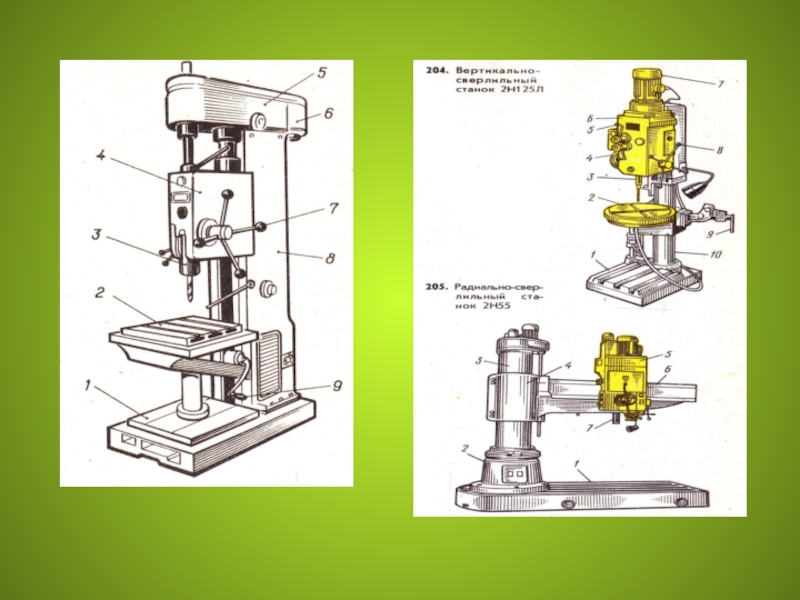

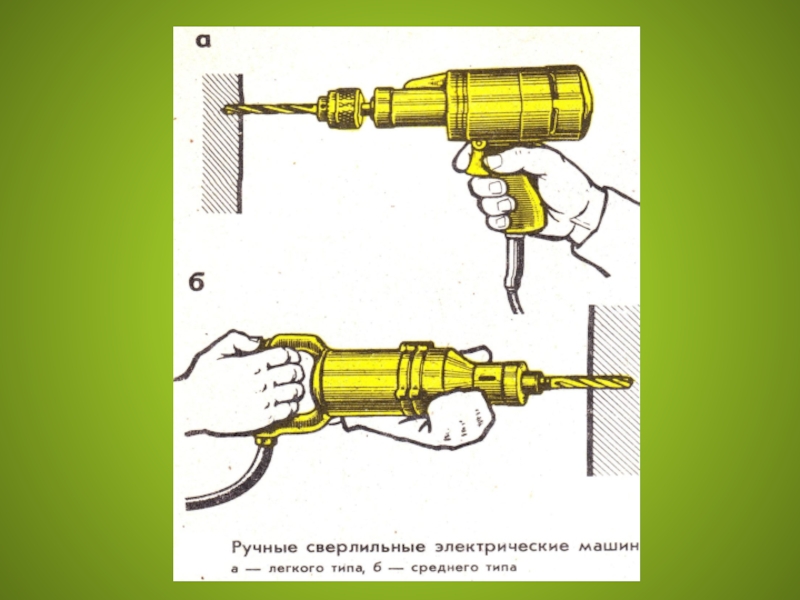

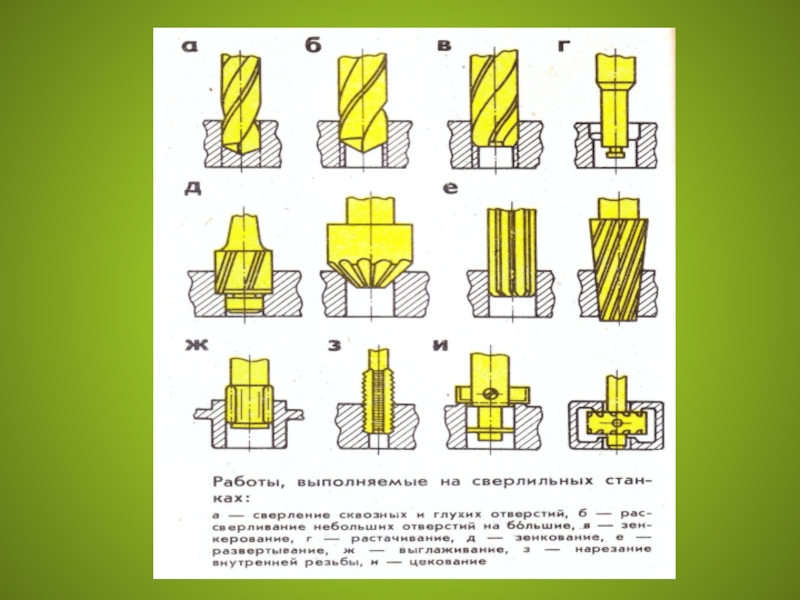

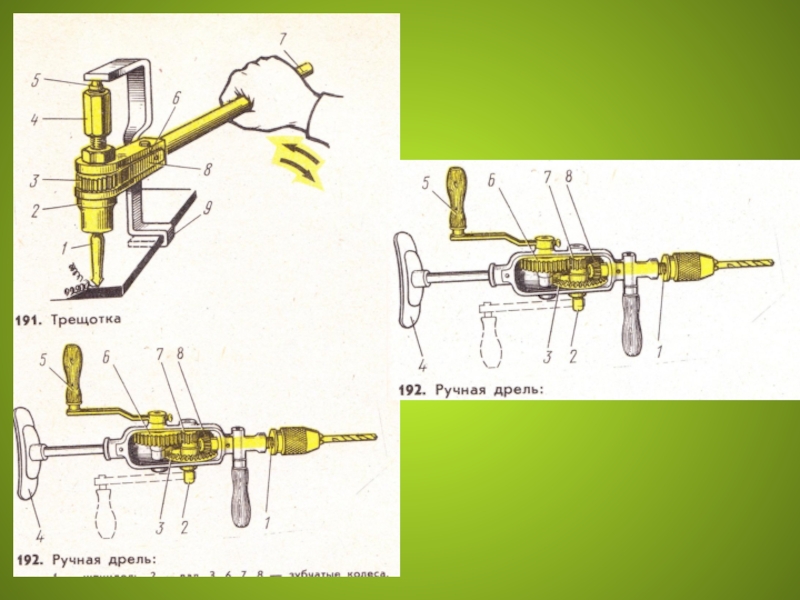

Слайд 31 Рассмотренные операции обработки отверстий выполняются в основном на сверлильных или
токарных станках или вручную, с помощью воротков или ручных или механизированных дрелей, сверлильных машинок.

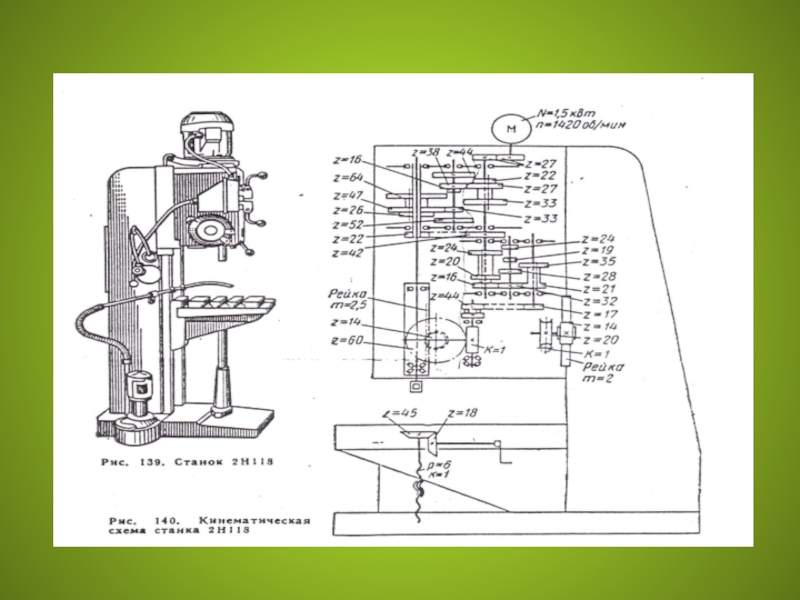

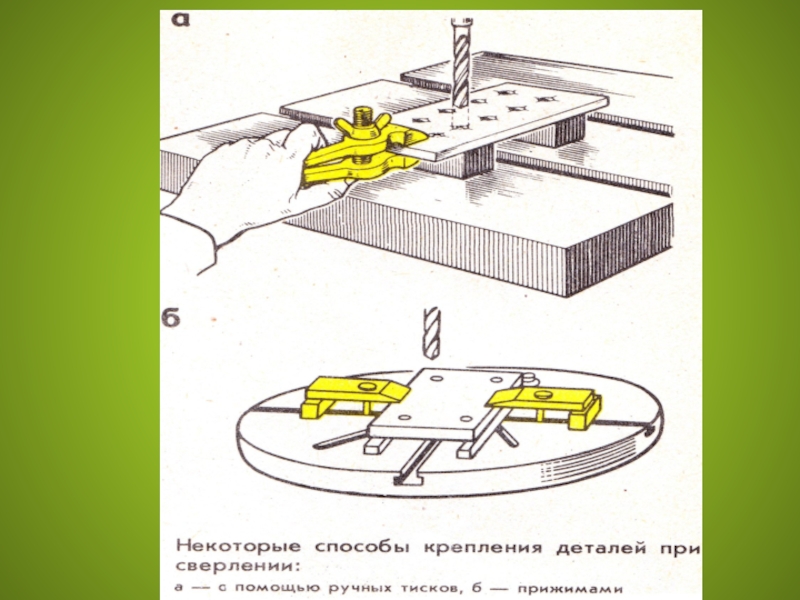

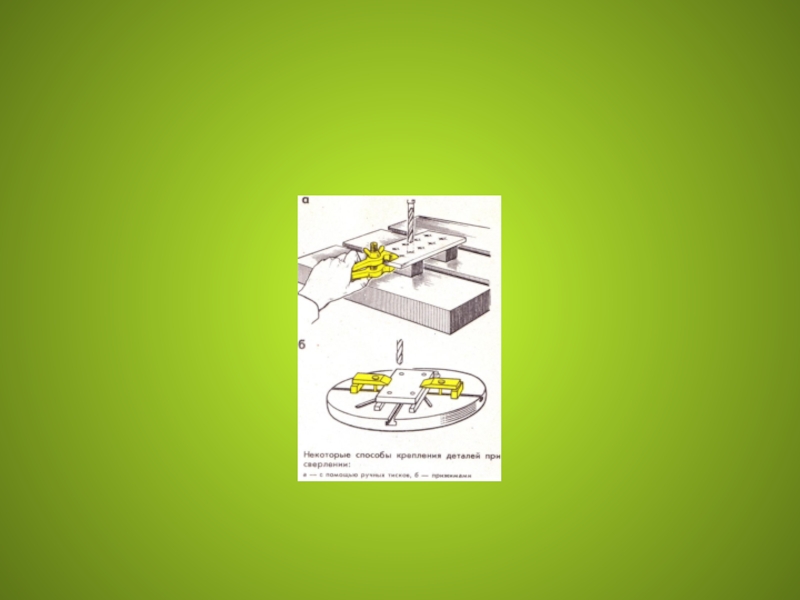

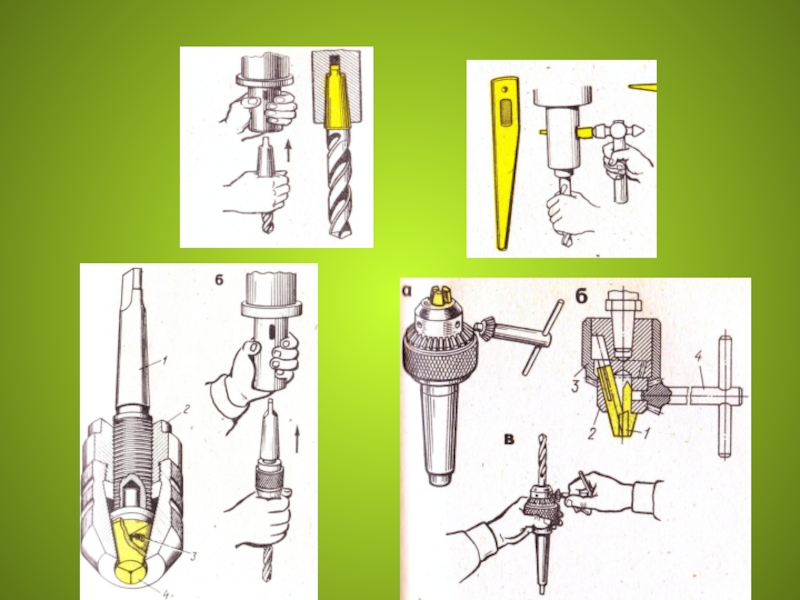

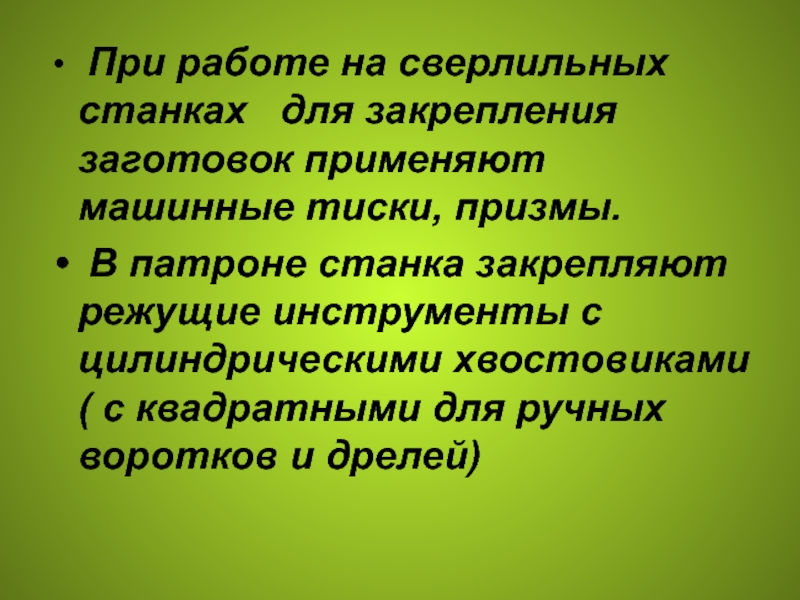

Слайд 35 При работе на сверлильных станках для закрепления заготовок применяют
машинные тиски, призмы.
В патроне станка закрепляют режущие инструменты с цилиндрическими хвостовиками ( с квадратными для ручных воротков и дрелей)
В патроне станка закрепляют режущие инструменты с цилиндрическими хвостовиками ( с квадратными для ручных воротков и дрелей)

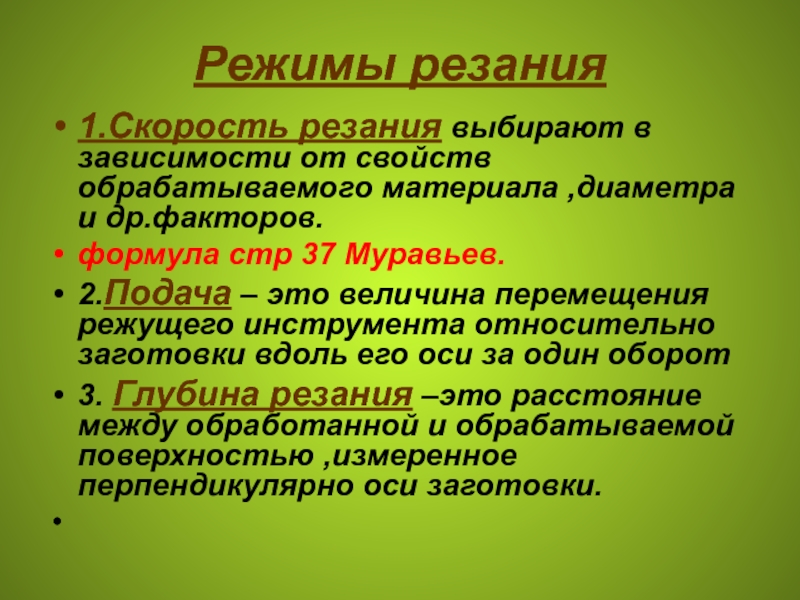

Слайд 38Режимы резания
1.Скорость резания выбирают в зависимости от свойств обрабатываемого материала
,диаметра и др.факторов.
формула стр 37 Муравьев.
2.Подача – это величина перемещения режущего инструмента относительно заготовки вдоль его оси за один оборот
3. Глубина резания –это расстояние между обработанной и обрабатываемой поверхностью ,измеренное перпендикулярно оси заготовки.
формула стр 37 Муравьев.
2.Подача – это величина перемещения режущего инструмента относительно заготовки вдоль его оси за один оборот
3. Глубина резания –это расстояние между обработанной и обрабатываемой поверхностью ,измеренное перпендикулярно оси заготовки.

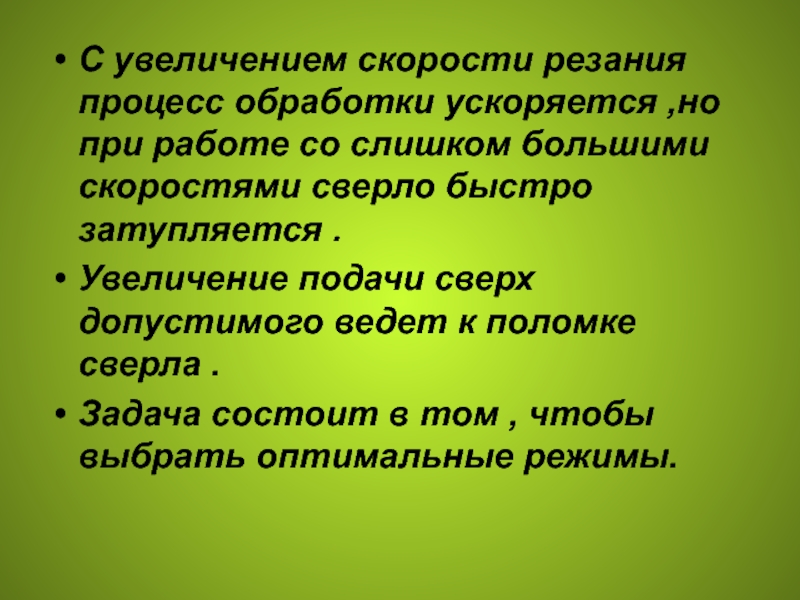

Слайд 39С увеличением скорости резания процесс обработки ускоряется ,но при работе со
слишком большими скоростями сверло быстро затупляется .
Увеличение подачи сверх допустимого ведет к поломке сверла .
Задача состоит в том , чтобы выбрать оптимальные режимы.
Увеличение подачи сверх допустимого ведет к поломке сверла .
Задача состоит в том , чтобы выбрать оптимальные режимы.

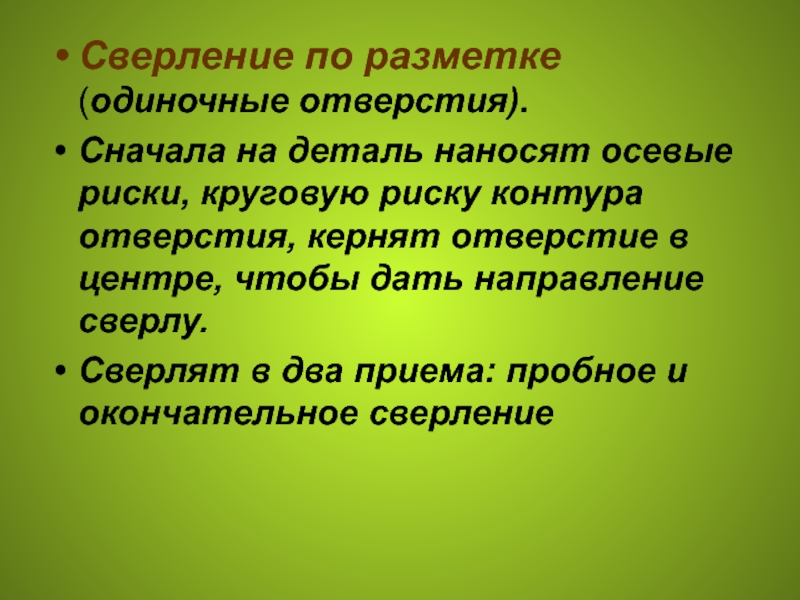

Слайд 41Сверление по разметке (одиночные отверстия).
Сначала на деталь наносят осевые риски, круговую
риску контура отверстия, кернят отверстие в центре, чтобы дать направление сверлу.
Сверлят в два приема: пробное и окончательное сверление
Сверлят в два приема: пробное и окончательное сверление

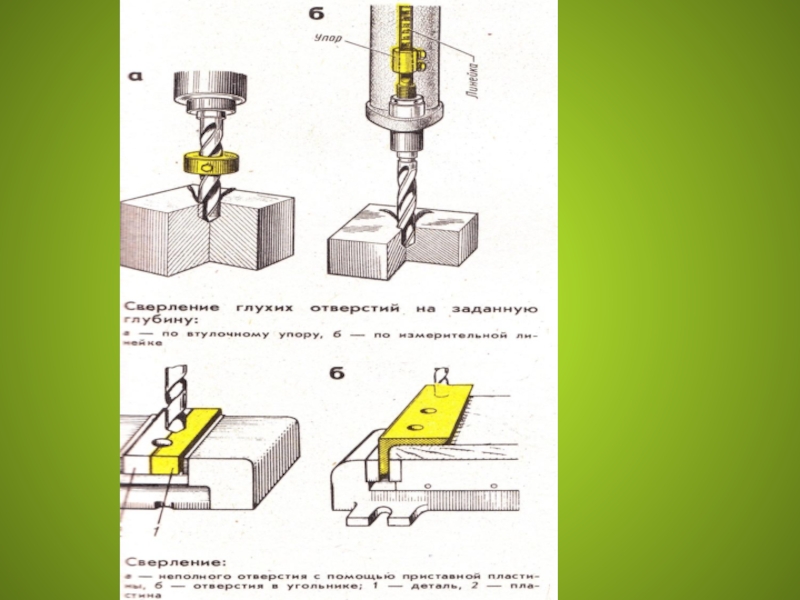

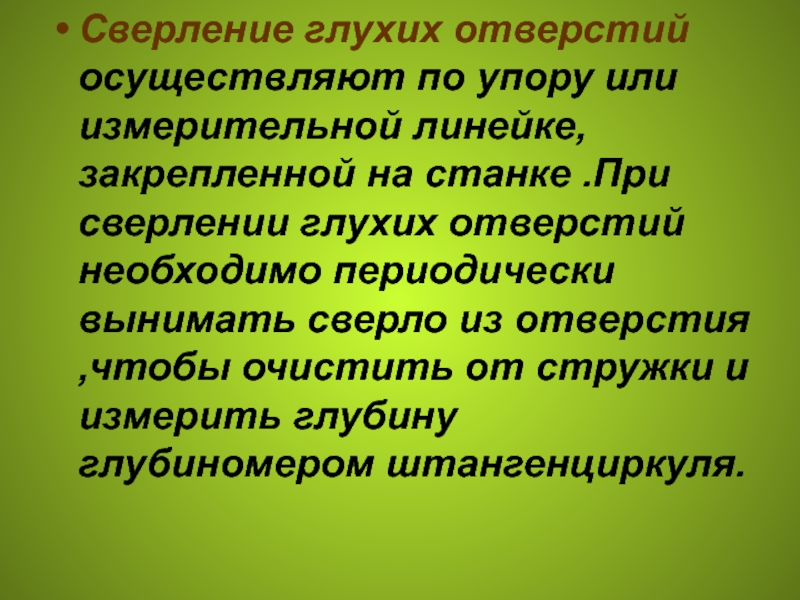

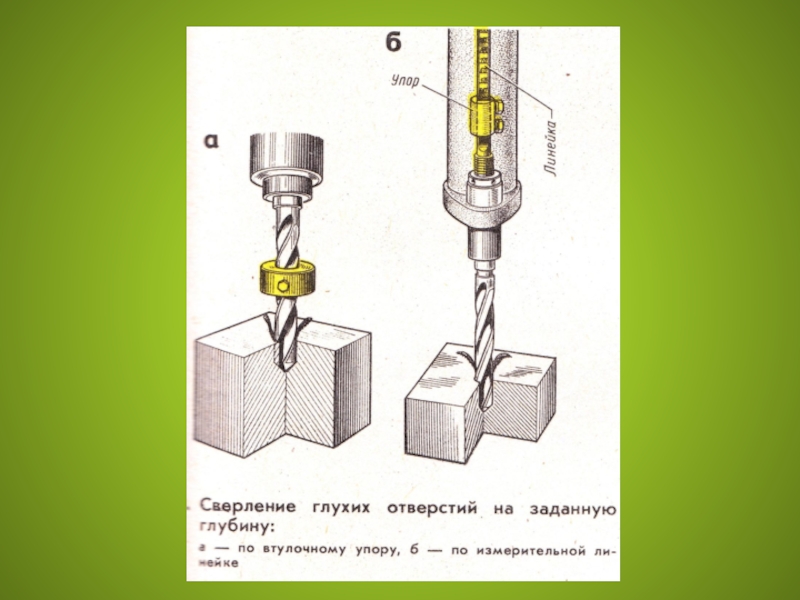

Слайд 42Сверление глухих отверстий осуществляют по упору или измерительной линейке, закрепленной на
станке .При сверлении глухих отверстий необходимо периодически вынимать сверло из отверстия ,чтобы очистить от стружки и измерить глубину глубиномером штангенциркуля.

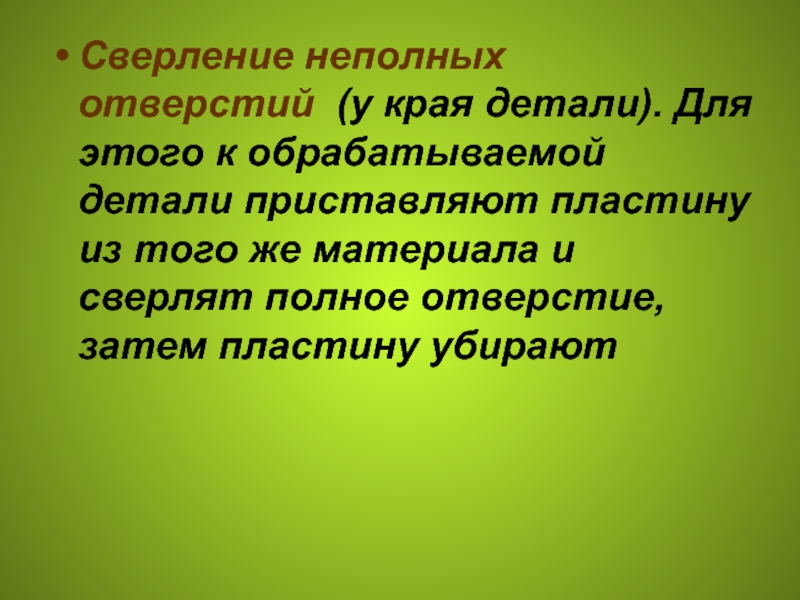

Слайд 43Сверление неполных отверстий (у края детали). Для этого к обрабатываемой детали
приставляют пластину из того же материала и сверлят полное отверстие, затем пластину убирают

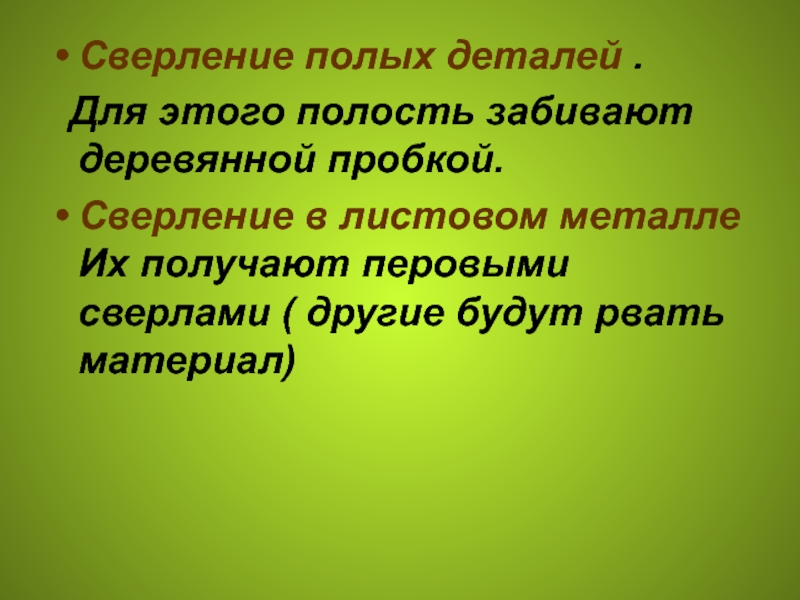

Слайд 44Сверление полых деталей .
Для этого полость забивают деревянной пробкой.
Сверление в
листовом металле Их получают перовыми сверлами ( другие будут рвать материал)

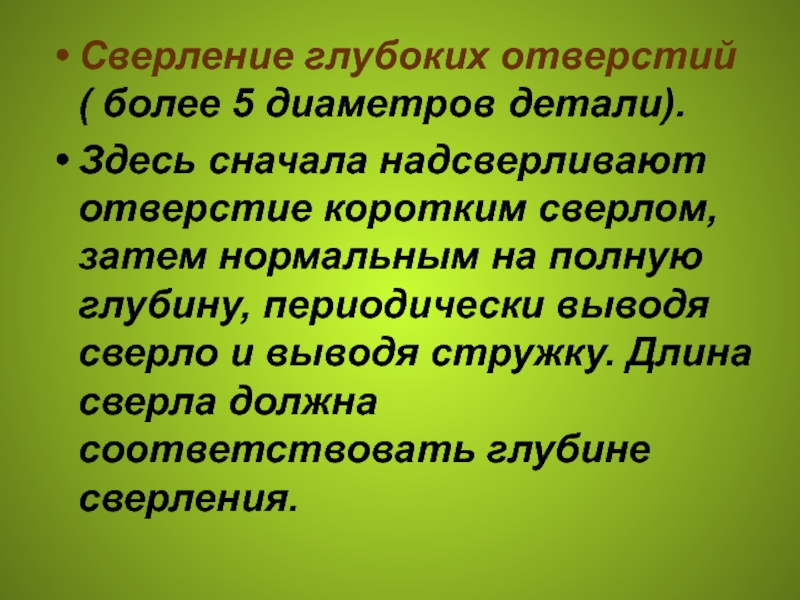

Слайд 45Сверление глубоких отверстий ( более 5 диаметров детали).
Здесь сначала надсверливают отверстие
коротким сверлом, затем нормальным на полную глубину, периодически выводя сверло и выводя стружку. Длина сверла должна соответствовать глубине сверления.

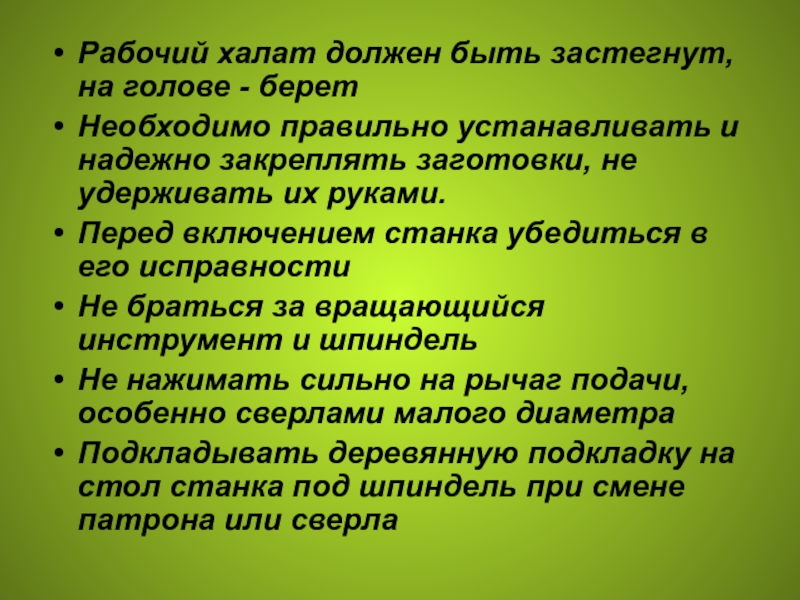

Слайд 50Рабочий халат должен быть застегнут, на голове - берет
Необходимо правильно
устанавливать и надежно закреплять заготовки, не удерживать их руками.
Перед включением станка убедиться в его исправности
Не браться за вращающийся инструмент и шпиндель
Не нажимать сильно на рычаг подачи, особенно сверлами малого диаметра
Подкладывать деревянную подкладку на стол станка под шпиндель при смене патрона или сверла
Перед включением станка убедиться в его исправности
Не браться за вращающийся инструмент и шпиндель
Не нажимать сильно на рычаг подачи, особенно сверлами малого диаметра
Подкладывать деревянную подкладку на стол станка под шпиндель при смене патрона или сверла

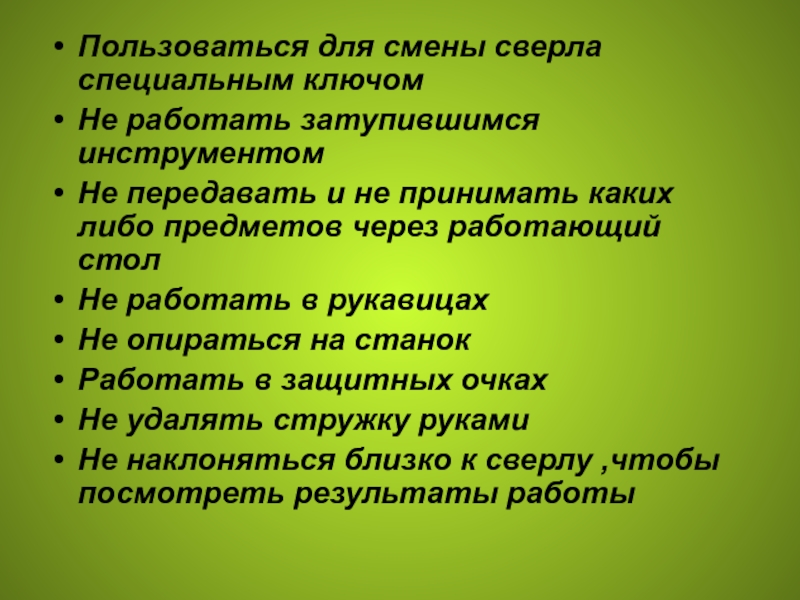

Слайд 51Пользоваться для смены сверла специальным ключом
Не работать затупившимся инструментом
Не передавать и
не принимать каких либо предметов через работающий стол
Не работать в рукавицах
Не опираться на станок
Работать в защитных очках
Не удалять стружку руками
Не наклоняться близко к сверлу ,чтобы посмотреть результаты работы
Не работать в рукавицах
Не опираться на станок
Работать в защитных очках
Не удалять стружку руками
Не наклоняться близко к сверлу ,чтобы посмотреть результаты работы
Слайд 52КОНТРОЛЬНЫЕ ВОПРОСЫ
1.Что называется сверлением?
2.Какова конструкция спиральных сверл?
3.Перечислите виды сверл
4.Что такое
зенкование и каким инструментом
выполняется?
5.Что такое зенкерование ?
6.Когда применяется развертывание отверстий?
7.Какие режимы резания нужно учитывать при сверлении?
8.Для чего выполнены винтовые канавки на сверлах?
9.Какова безопасность работ при сверлении?
10.Приемы сверления
выполняется?
5.Что такое зенкерование ?
6.Когда применяется развертывание отверстий?
7.Какие режимы резания нужно учитывать при сверлении?
8.Для чего выполнены винтовые канавки на сверлах?
9.Какова безопасность работ при сверлении?
10.Приемы сверления
