Презентация, доклад на тему Сварочные швы и соединения
Содержание
- 1. Сварочные швы и соединения
- 2. Сварной шов – это закристаллизовавшийся металл, который
- 3. Виды сварных швовВ зависимости от формы сечения сварные швы могут бытьстыковыми; угловыми; прорезными (электрозаклепочными).
- 4. Виды сварных швов
- 5. Виды сварных соединенийВ зависимости от характера сопряжения
- 6. Стыковым соединением называется сварное соединение двух элементов,
- 7. Угловым соединением называется сварное соединение двух элементов,
- 8. Угловые и тавровые соединения
- 9. Нахлесточные и торцивые
- 10. Спасибо за внимание!!!
Сварной шов – это закристаллизовавшийся металл, который в процессе сварки находился в расплавленном состоянии.Сварное соединение – ограниченный участок конструкции, содержащий один или несколько сварных швов.

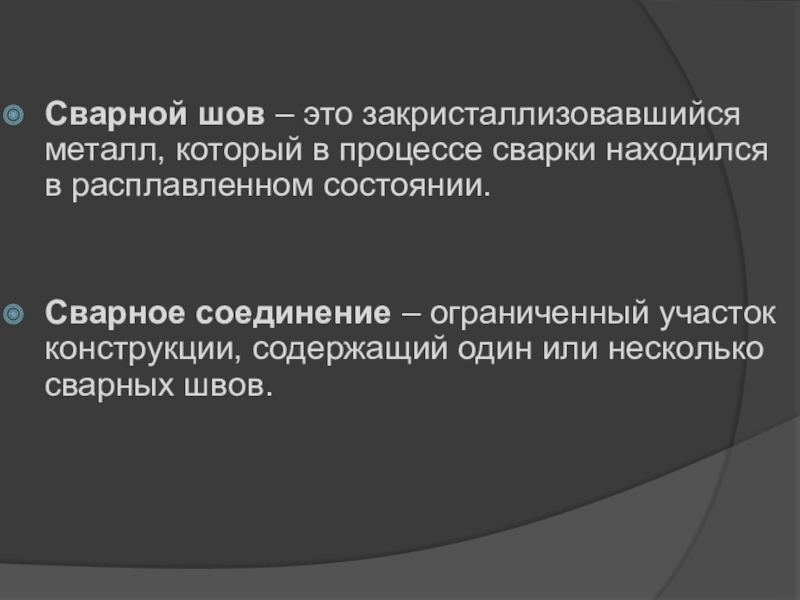

Слайд 2Сварной шов – это закристаллизовавшийся металл, который в процессе сварки находился
в расплавленном состоянии.
Сварное соединение – ограниченный участок конструкции, содержащий один или несколько сварных швов.
Сварное соединение – ограниченный участок конструкции, содержащий один или несколько сварных швов.

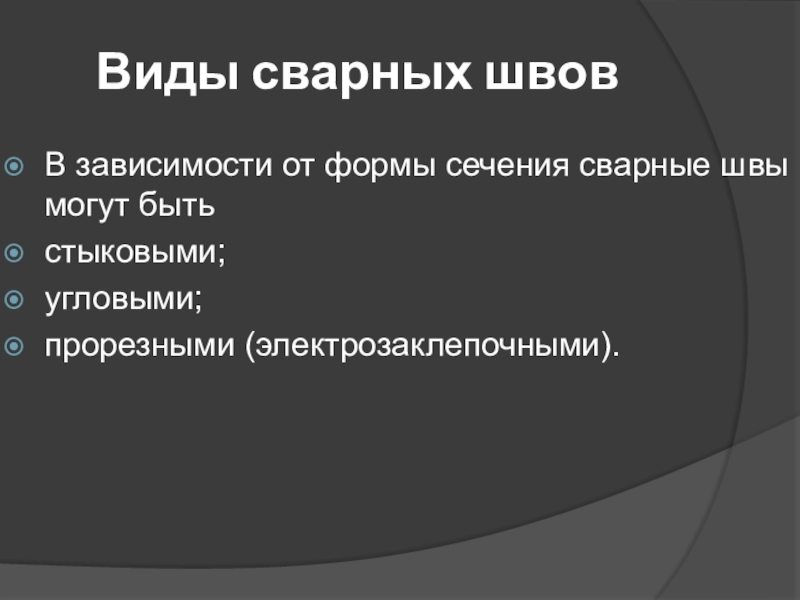

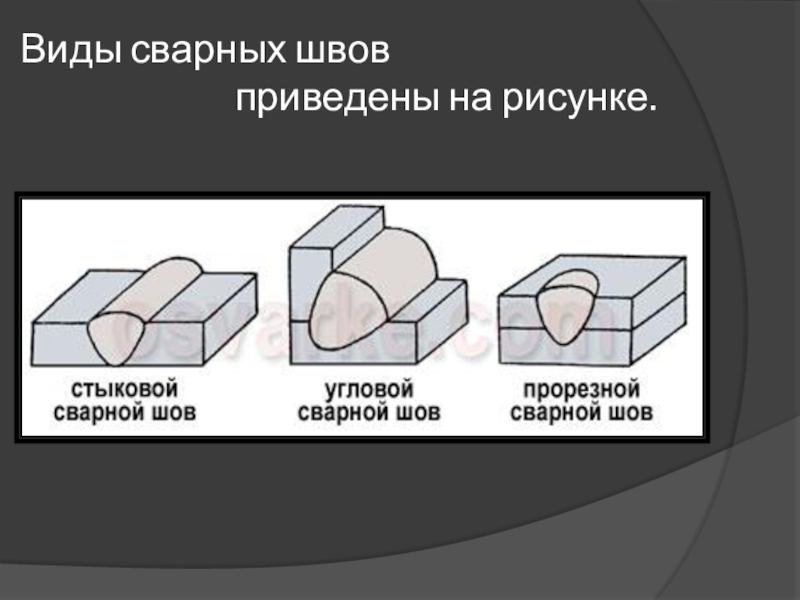

Слайд 3Виды сварных швов
В зависимости от формы сечения сварные швы могут быть
стыковыми;
угловыми;
прорезными (электрозаклепочными).

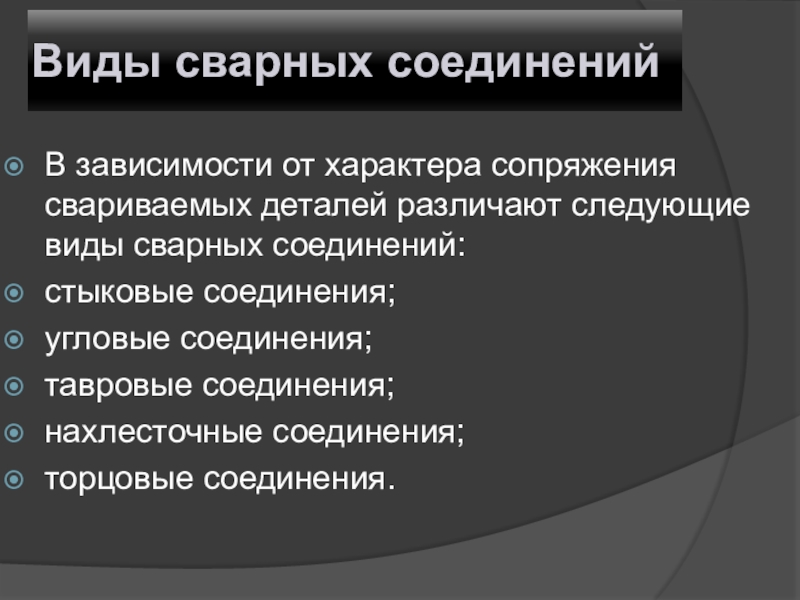

Слайд 5Виды сварных соединений
В зависимости от характера сопряжения свариваемых деталей различают следующие
виды сварных соединений:
стыковые соединения;
угловые соединения;
тавровые соединения;
нахлесточные соединения;
торцовые соединения.
стыковые соединения;
угловые соединения;
тавровые соединения;
нахлесточные соединения;
торцовые соединения.

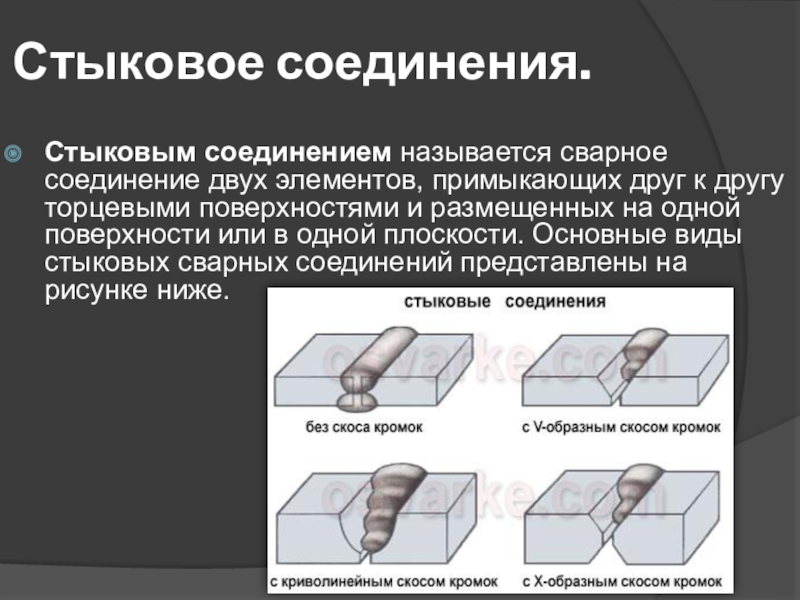

Слайд 6Стыковым соединением называется сварное соединение двух элементов, примыкающих друг к другу
торцевыми поверхностями и размещенных на одной поверхности или в одной плоскости. Основные виды стыковых сварных соединений представлены на рисунке ниже.
Стыковое соединения.

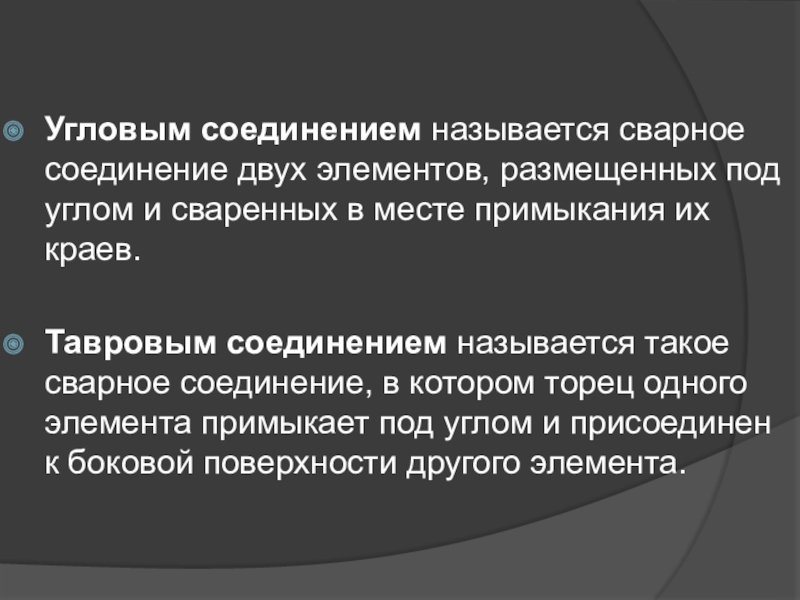

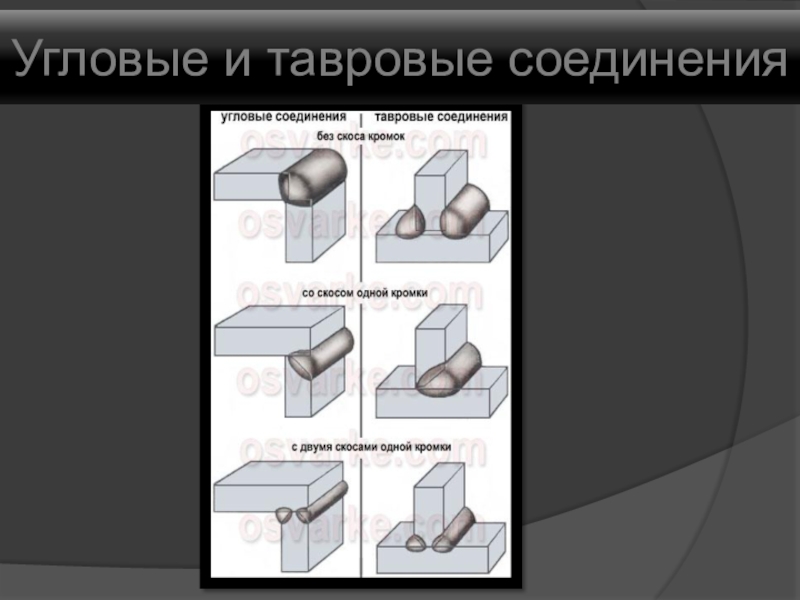

Слайд 7Угловым соединением называется сварное соединение двух элементов, размещенных под углом и
сваренных в месте примыкания их краев.
Тавровым соединением называется такое сварное соединение, в котором торец одного элемента примыкает под углом и присоединен к боковой поверхности другого элемента.
Тавровым соединением называется такое сварное соединение, в котором торец одного элемента примыкает под углом и присоединен к боковой поверхности другого элемента.

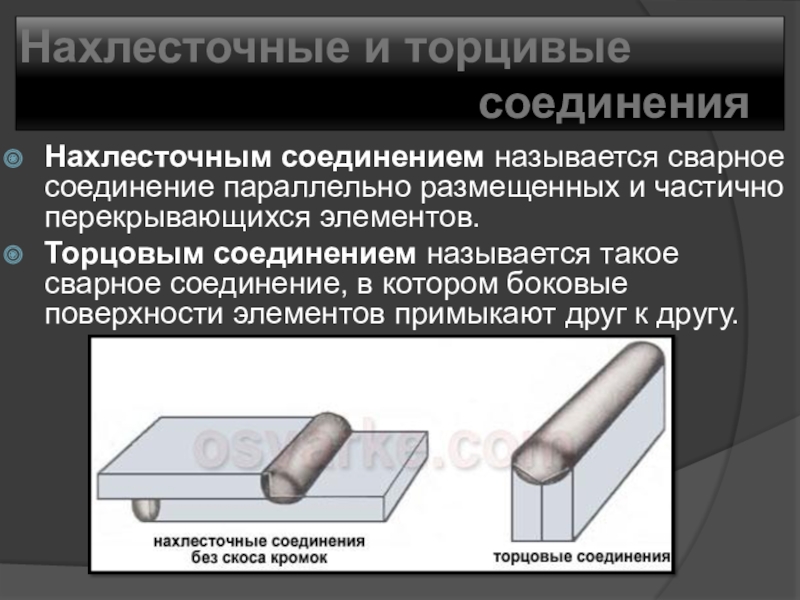

Слайд 9Нахлесточные и торцивые
соединения
Нахлесточным соединением называется сварное соединение параллельно размещенных и частично перекрывающихся элементов.
Торцовым соединением называется такое сварное соединение, в котором боковые поверхности элементов примыкают друг к другу.
