Презентация, доклад на тему Сварочное производство и виды сварки
Содержание
- 1. Сварочное производство и виды сварки
- 2. Виды сварки
- 3. Формирование сварного соединения плавлениема – исходное состояние,
- 4. Формирование сварного соединения давлениема – исходное состояниеб

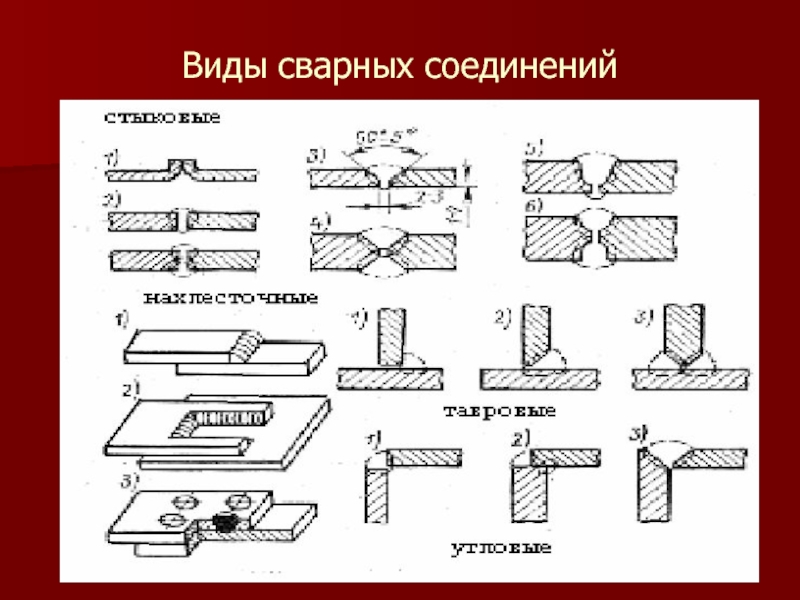

- 5. Виды сварных соединений

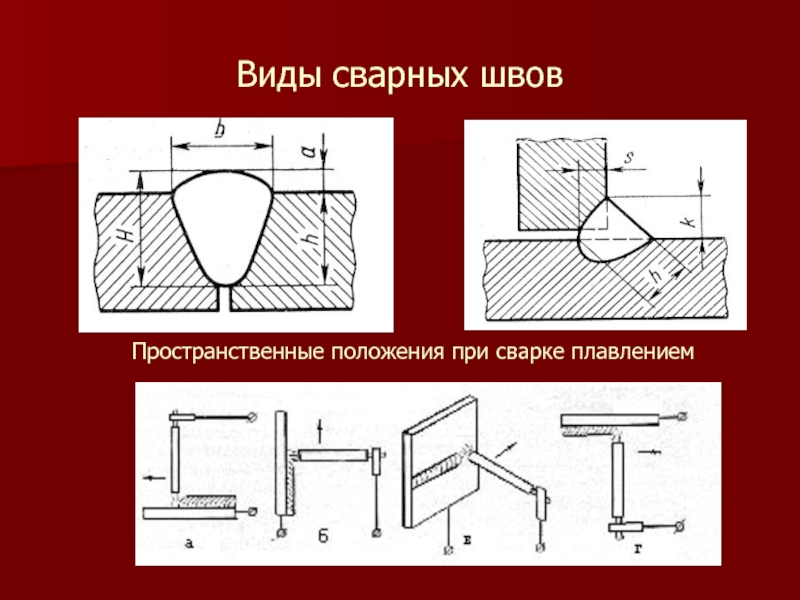

- 6. Виды сварных швовПространственные положения при сварке плавлением

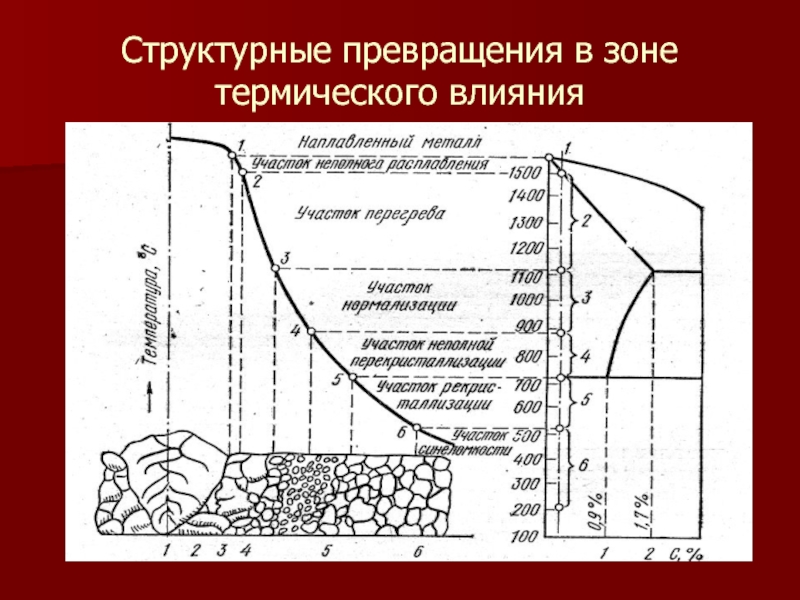

- 7. Структурные превращения в зоне термического влияния
- 8. Ручная электродуговая сваркаСхема процесса РДССхема дугового разряда
- 9. Процесс зажигания электрической дугиа – этап короткого

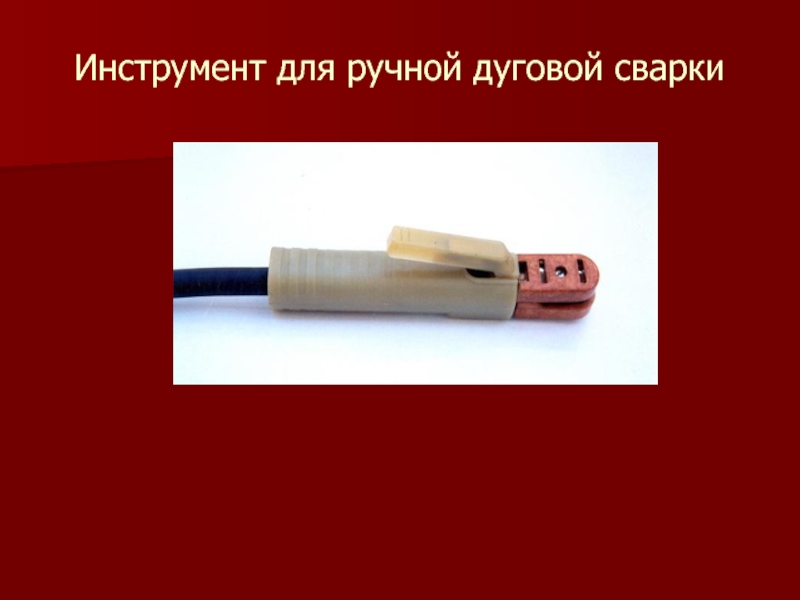

- 10. Инструмент для ручной дуговой сварки
- 11. Автоматическая сварка под флюсом1 – токоподвод, 2

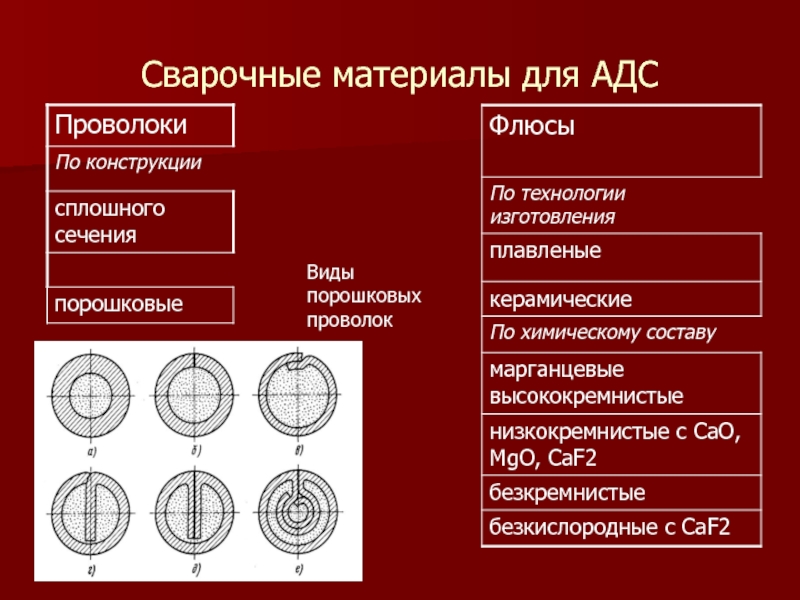

- 12. Сварочные материалы для АДСВиды порошковых проволок

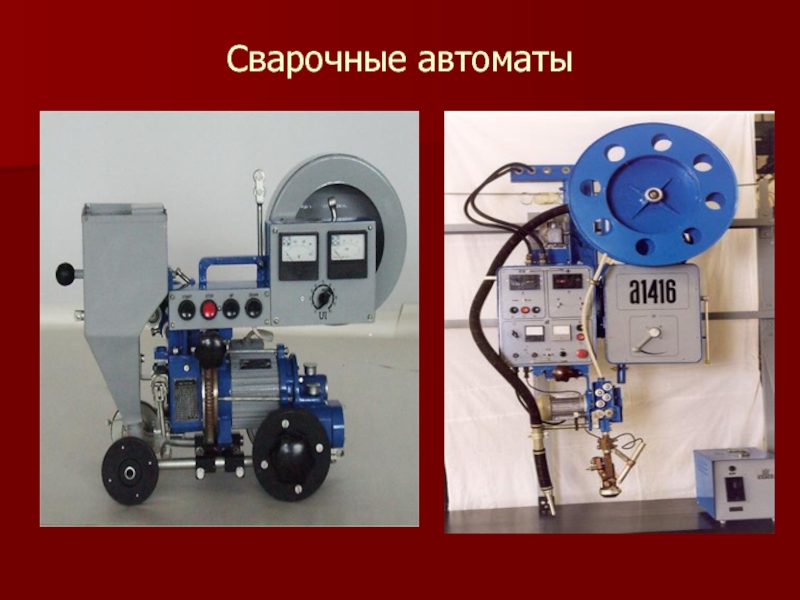

- 13. Сварочные автоматы
- 14. Установки для автоматической дуговой сварки Установка для
- 15. Автоматическая сварка в защитных газахЗащитные газыактивныеинертныегазовые смеси1
- 16. Оборудование для полуавтоматической дуговой сварки в защитных
- 17. Электрошлаковая наплавка1 – шлаковая ванна, 2 –

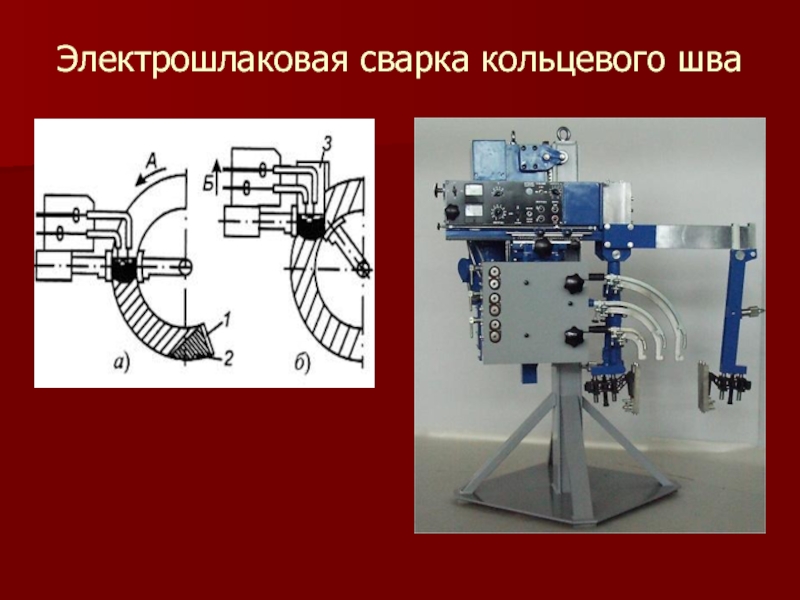

- 18. Электрошлаковая сварка кольцевого шва
- 19. Газопламенная сварка1 – ядро пламени2 – серединная зона3 – факел пламениГазовое пламя: нормальное окислительное восстановительное
- 20. Термомеханические виды сварки Электроконтактная сварка Схема
- 21. Точечная контактная сварка1 – кронштейн с прижимным

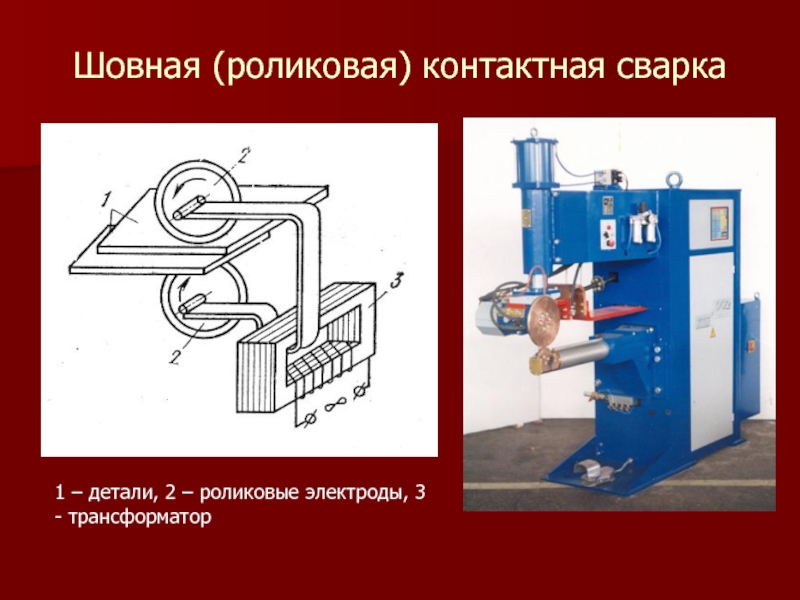

- 22. Шовная (роликовая) контактная сварка1 – детали, 2 – роликовые электроды, 3 - трансформатор
- 23. Стыковая контактная сварка1 – опорная плита, 2

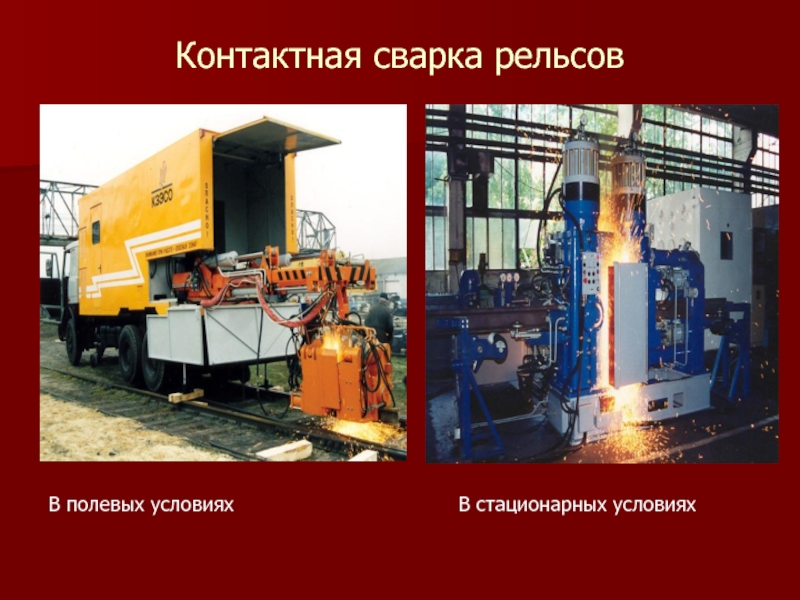

- 24. Контактная сварка рельсовВ полевых условиях

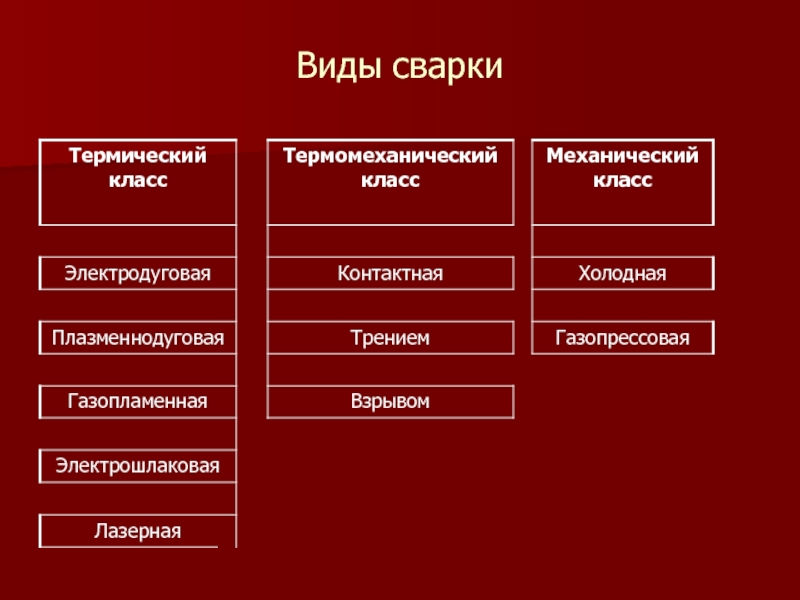

Виды сварки

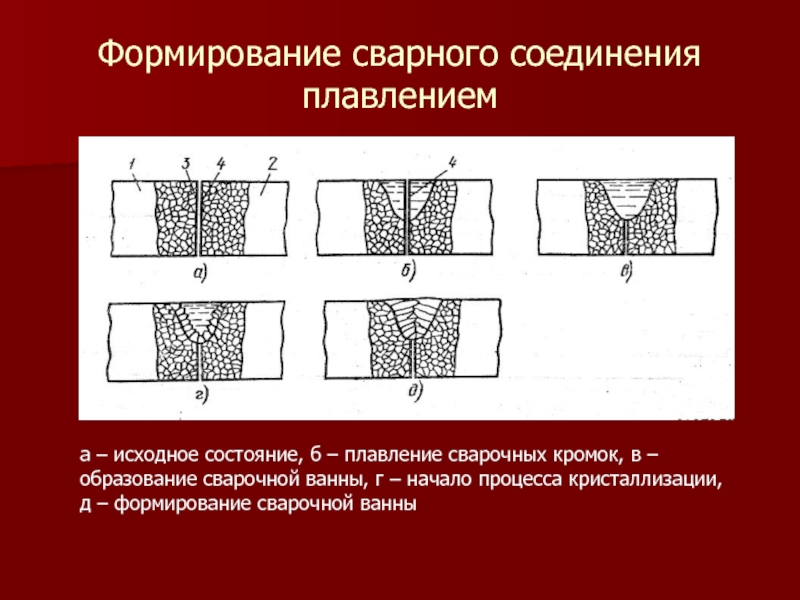

Слайд 3Формирование сварного соединения плавлением
а – исходное состояние, б – плавление сварочных
кромок, в – образование сварочной ванны, г – начало процесса кристаллизации, д – формирование сварочной ванны

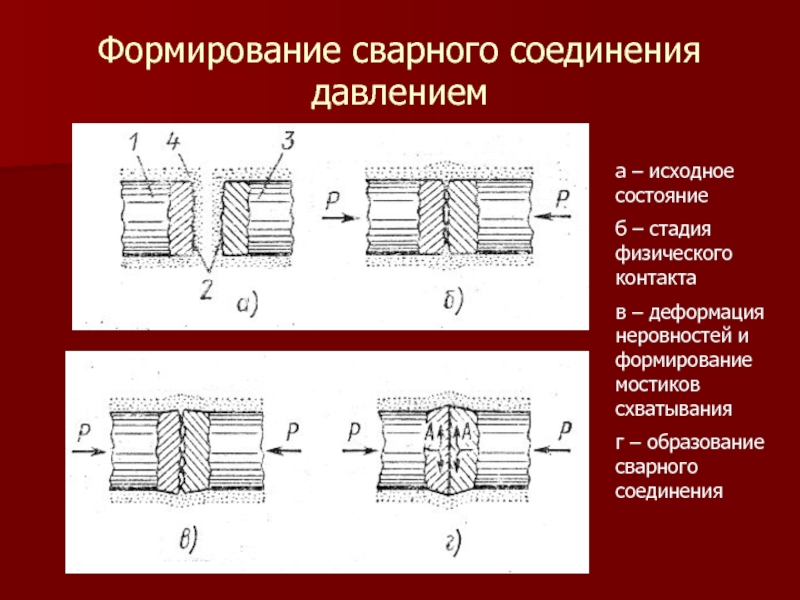

Слайд 4Формирование сварного соединения давлением
а – исходное состояние
б – стадия физического контакта
в
– деформация неровностей и формирование мостиков схватывания
г – образование сварного соединения
г – образование сварного соединения

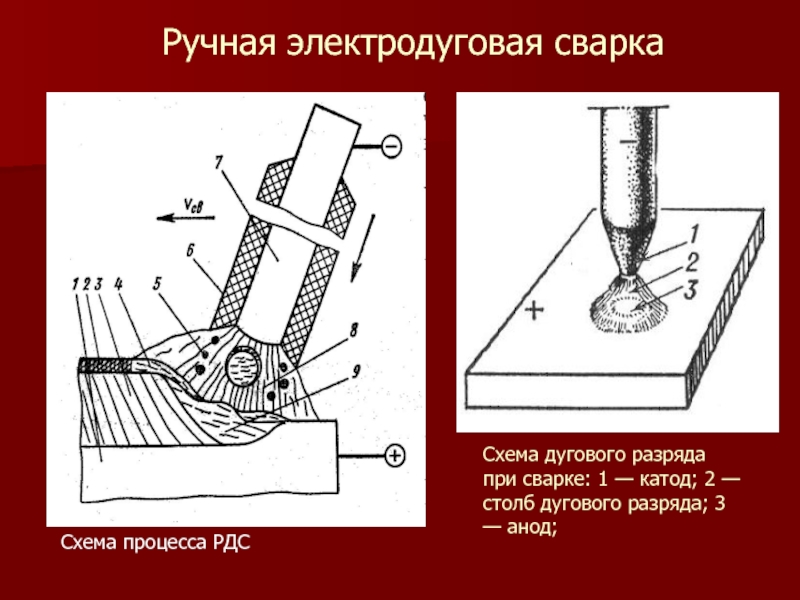

Слайд 8Ручная электродуговая сварка
Схема процесса РДС
Схема дугового разряда при сварке: 1 —
катод; 2 — столб дугового разряда; 3 — анод;

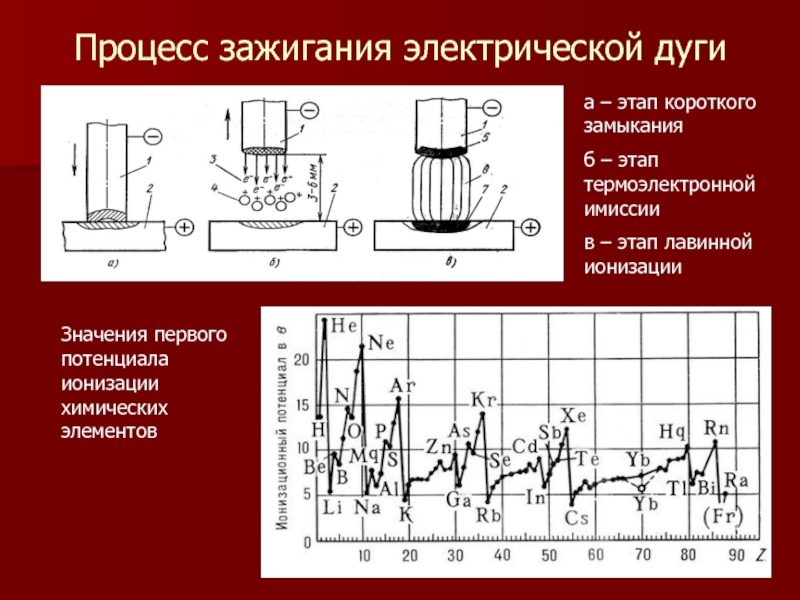

Слайд 9Процесс зажигания электрической дуги
а – этап короткого замыкания
б – этап термоэлектронной
имиссии
в – этап лавинной ионизации
в – этап лавинной ионизации
Значения первого потенциала ионизации химических элементов

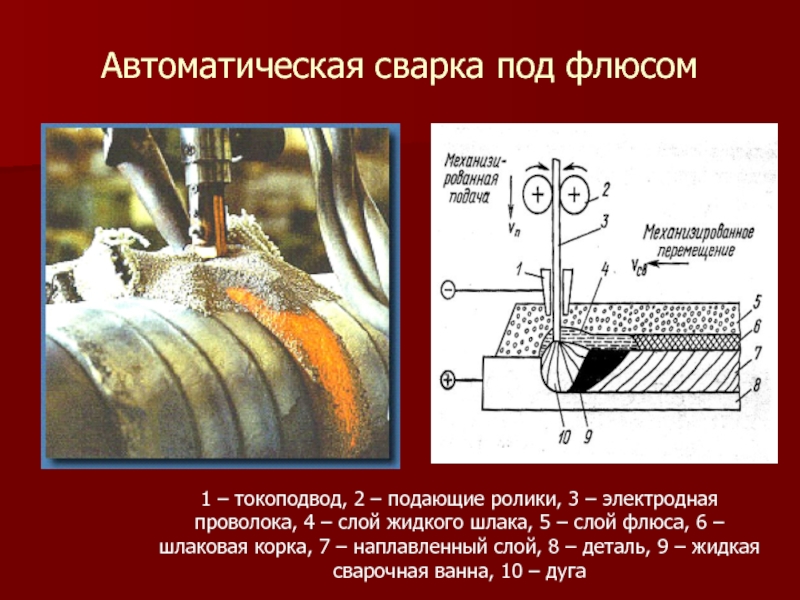

Слайд 11Автоматическая сварка под флюсом
1 – токоподвод, 2 – подающие ролики, 3
– электродная проволока, 4 – слой жидкого шлака, 5 – слой флюса, 6 – шлаковая корка, 7 – наплавленный слой, 8 – деталь, 9 – жидкая сварочная ванна, 10 – дуга

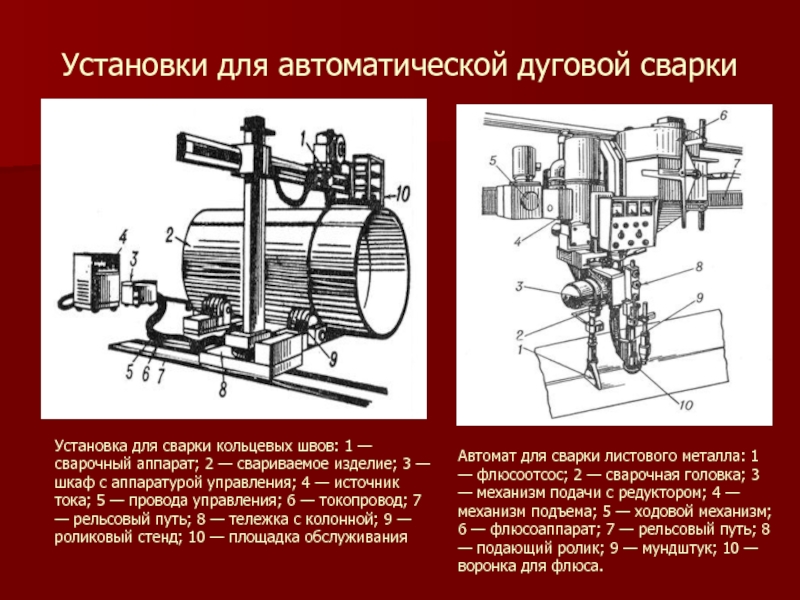

Слайд 14Установки для автоматической дуговой сварки
Установка для сварки кольцевых швов: 1
— сварочный аппарат; 2 — свариваемое изделие; 3 — шкаф с аппаратурой управления; 4 — источник тока; 5 — провода управления; 6 — токопровод; 7 — рельсовый путь; 8 — тележка с колонной; 9 — роликовый стенд; 10 — площадка обслуживания
Автомат для сварки листового металла: 1 — флюсоотсос; 2 — сварочная головка; 3 — механизм подачи с редуктором; 4 — механизм подъема; 5 — ходовой механизм; 6 — флюсоаппарат; 7 — рельсовый путь; 8 — подающий ролик; 9 — мундштук; 10 — воронка для флюса.
Слайд 15Автоматическая сварка в защитных газах
Защитные газы
активные
инертные
газовые смеси
1 – проволока,
2 –
сопло для защитного газа
3 – токоподвод
4 – корпус сварочной головки
5 – поток защитного газа
6 – электрическая дуга
7 – сварочная ванна
8 – подающие ролики
9 – бункер с проволокой
3 – токоподвод
4 – корпус сварочной головки
5 – поток защитного газа
6 – электрическая дуга
7 – сварочная ванна
8 – подающие ролики
9 – бункер с проволокой

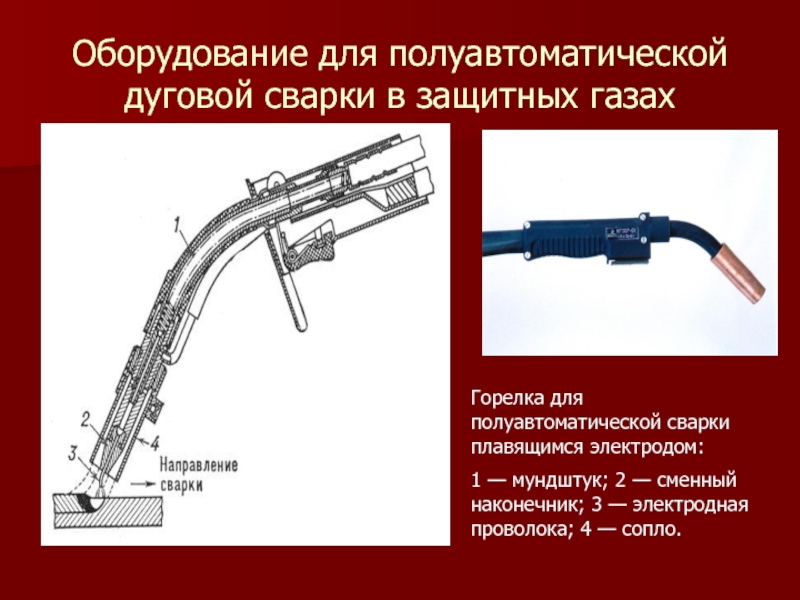

Слайд 16Оборудование для полуавтоматической дуговой сварки в защитных газах
Горелка для полуавтоматической сварки
плавящимся электродом:
1 — мундштук; 2 — сменный наконечник; 3 — электродная проволока; 4 — сопло.
1 — мундштук; 2 — сменный наконечник; 3 — электродная проволока; 4 — сопло.

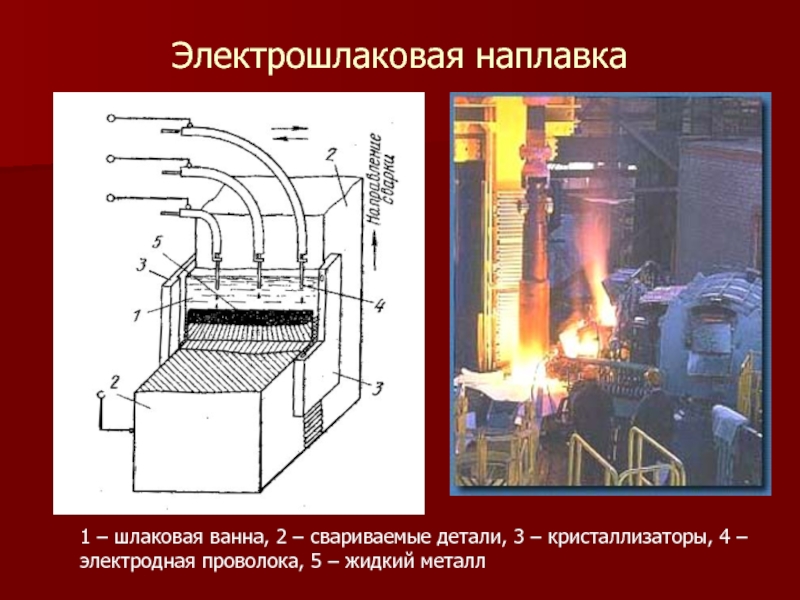

Слайд 17Электрошлаковая наплавка
1 – шлаковая ванна, 2 – свариваемые детали, 3 –
кристаллизаторы, 4 – электродная проволока, 5 – жидкий металл

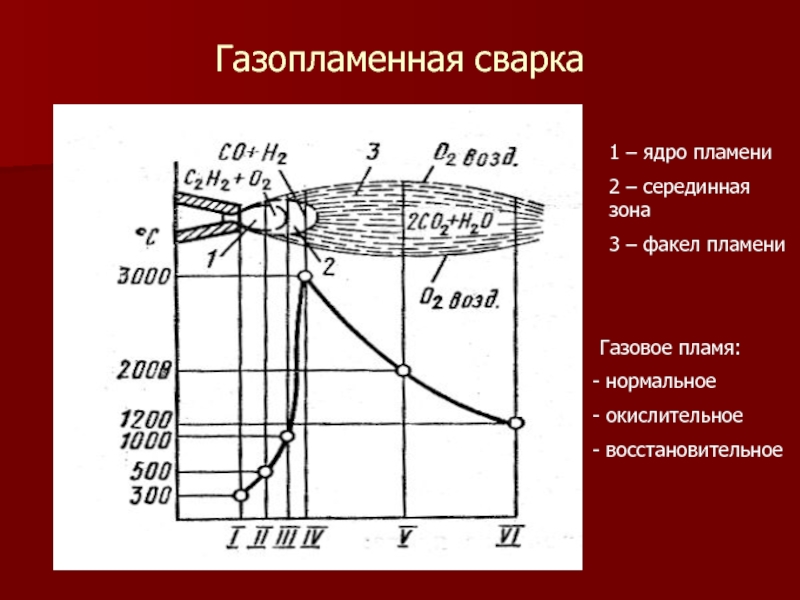

Слайд 19Газопламенная сварка
1 – ядро пламени
2 – серединная зона
3 – факел пламени
Газовое
пламя:
нормальное
окислительное
восстановительное
нормальное
окислительное
восстановительное

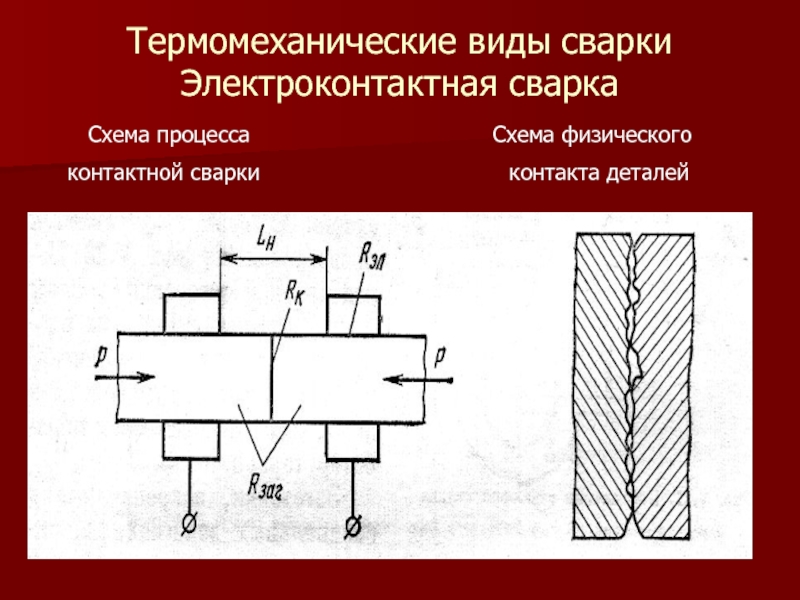

Слайд 20Термомеханические виды сварки
Электроконтактная сварка
Схема процесса
Схема физического
контактной сварки контакта деталей
контактной сварки контакта деталей

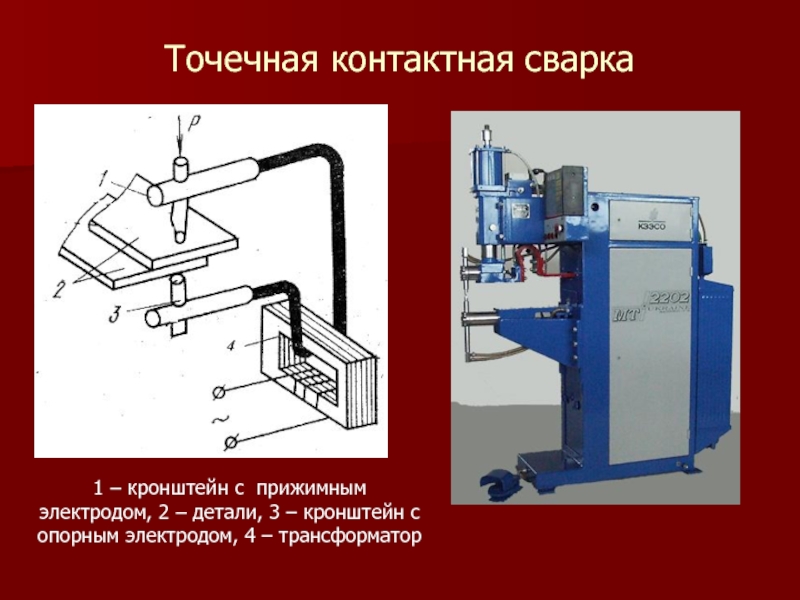

Слайд 21Точечная контактная сварка
1 – кронштейн с прижимным электродом, 2 – детали,
3 – кронштейн с опорным электродом, 4 – трансформатор

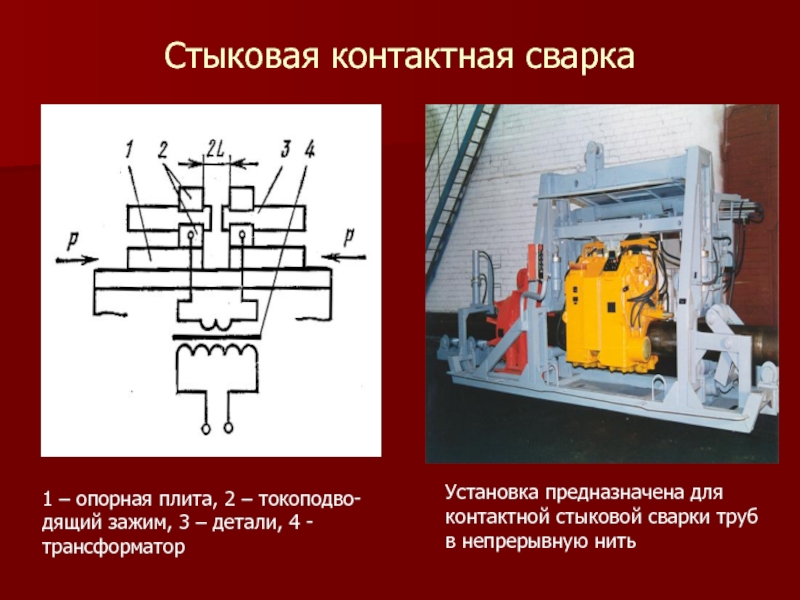

Слайд 23Стыковая контактная сварка
1 – опорная плита, 2 – токоподво-дящий зажим, 3
– детали, 4 - трансформатор
Установка предназначена для контактной стыковой сварки труб в непрерывную нить
