Презентация, доклад на тему Сварка презентация Технология сварочных работ

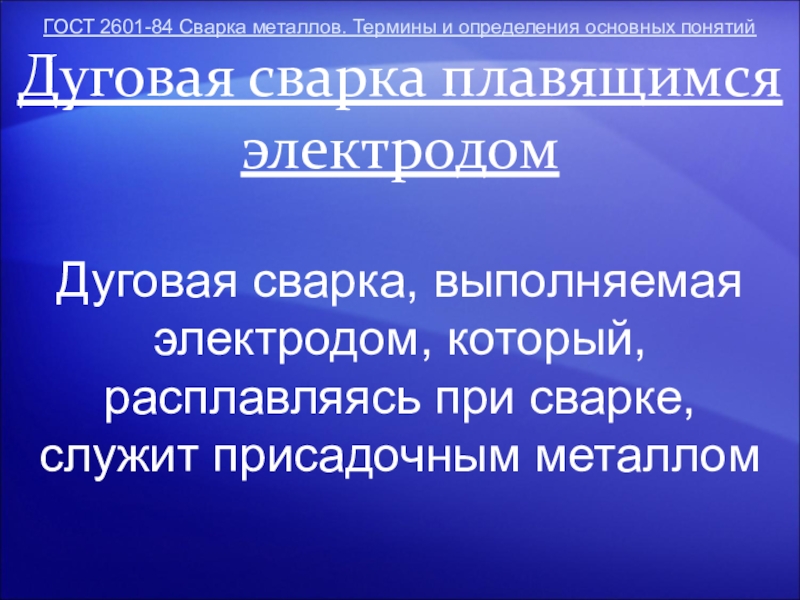

Дуговая сварка, выполняемая электродом, который, расплавляясь при сварке, служит присадочным металлом

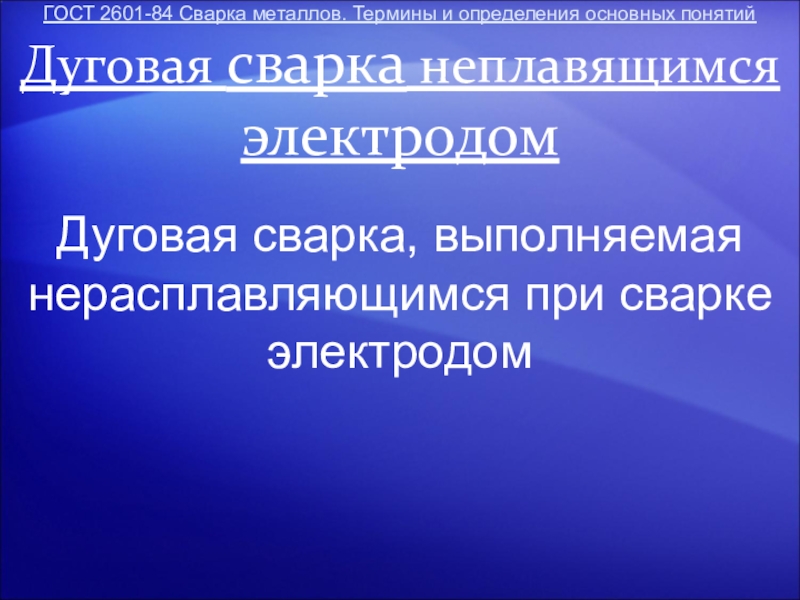

Дуговая сварка, выполняемая нерасплавляющимся при сварке электродом

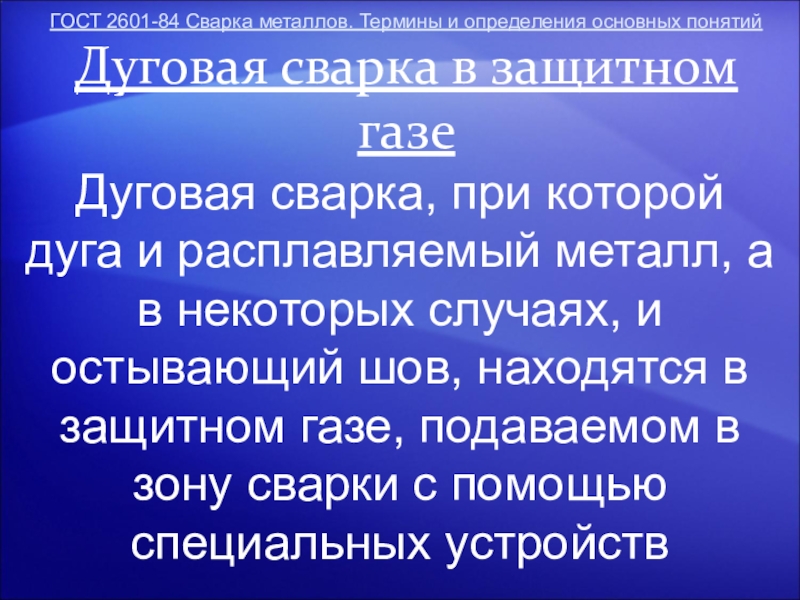

Дуговая сварка, при которой дуга и расплавляемый металл, а в некоторых случаях, и остывающий шов, находятся в защитном газе, подаваемом в зону сварки с помощью специальных устройств

Дуговая сварка, при которой в качестве защитного используется углекислый газ

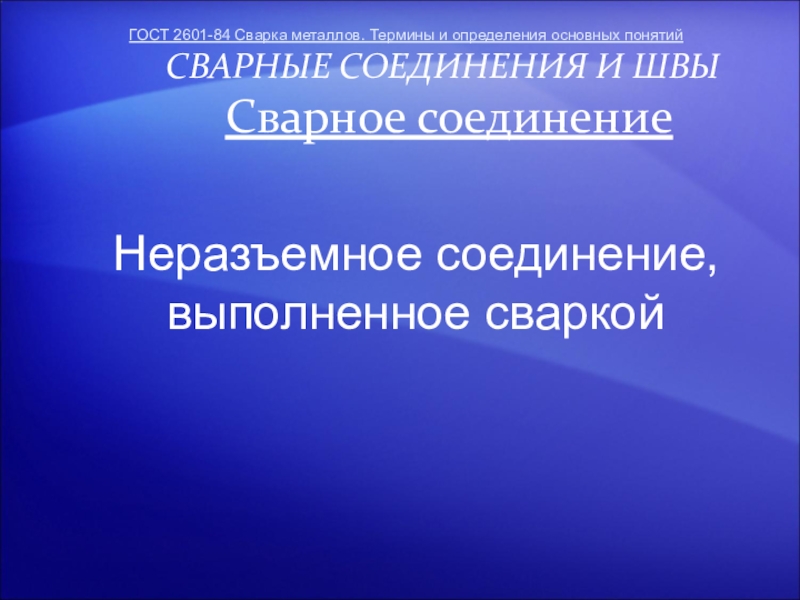

Неразъемное соединение, выполненное сваркой

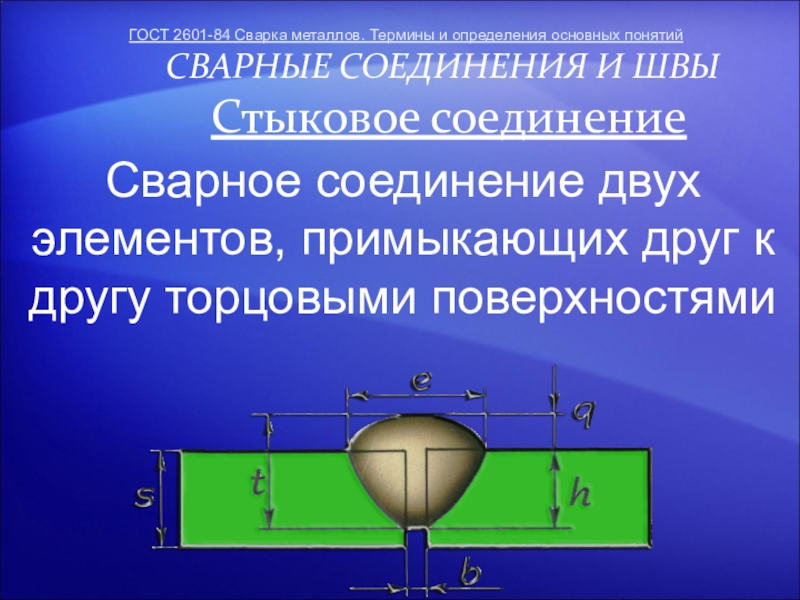

Сварное соединение двух элементов, примыкающих друг к другу торцовыми поверхностями

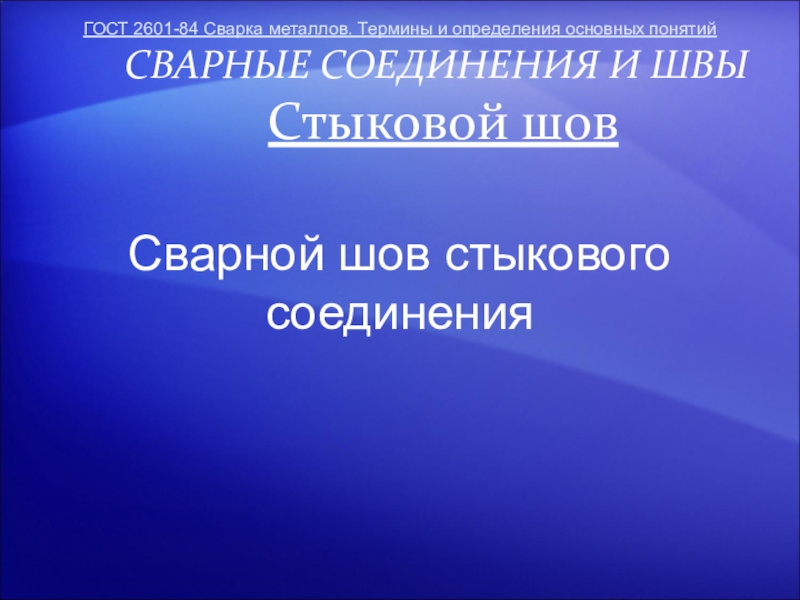

Сварной шов стыкового соединения

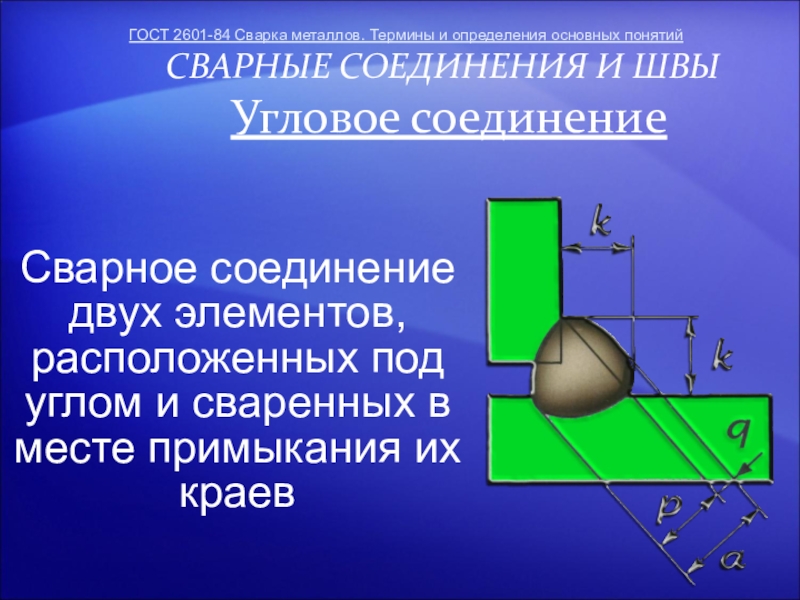

Сварное соединение двух элементов, расположенных под углом и сваренных в месте примыкания их краев

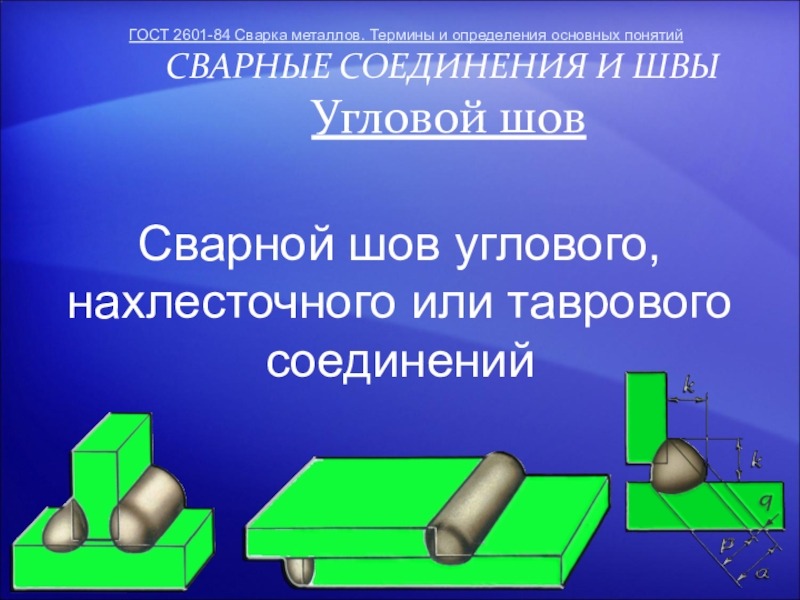

Сварной шов углового, нахлесточного или таврового соединений

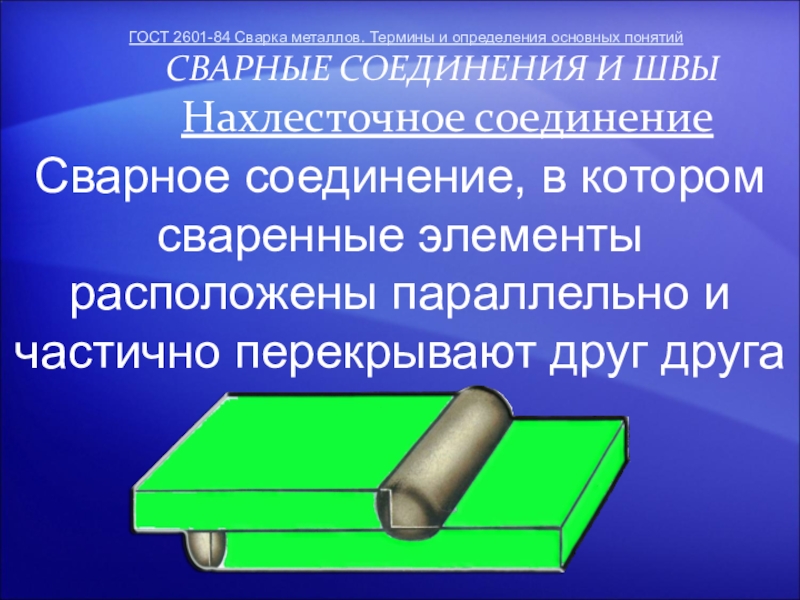

Сварное соединение, в котором сваренные элементы расположены параллельно и частично перекрывают друг друга

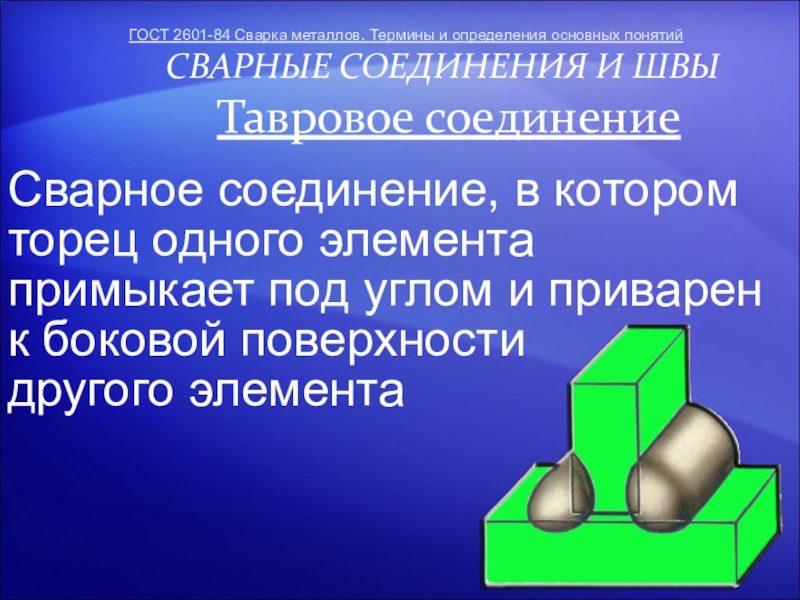

Сварное соединение, в котором торец одного элемента примыкает под углом и приварен к боковой поверхности
другого элемента

Сварное соединение, в котором боковые поверхности сваренных элементов примыкают друг к другу

Металлическая конструкция, изготовленная сваркой отдельных деталей

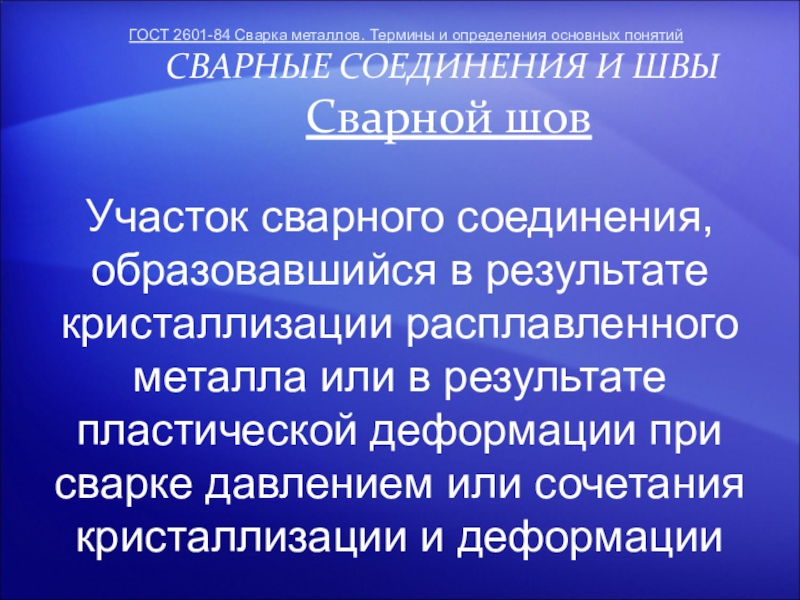

Участок сварного соединения, образовавшийся в результате кристаллизации расплавленного металла или в результате пластической деформации при сварке давлением или сочетания кристаллизации и деформации

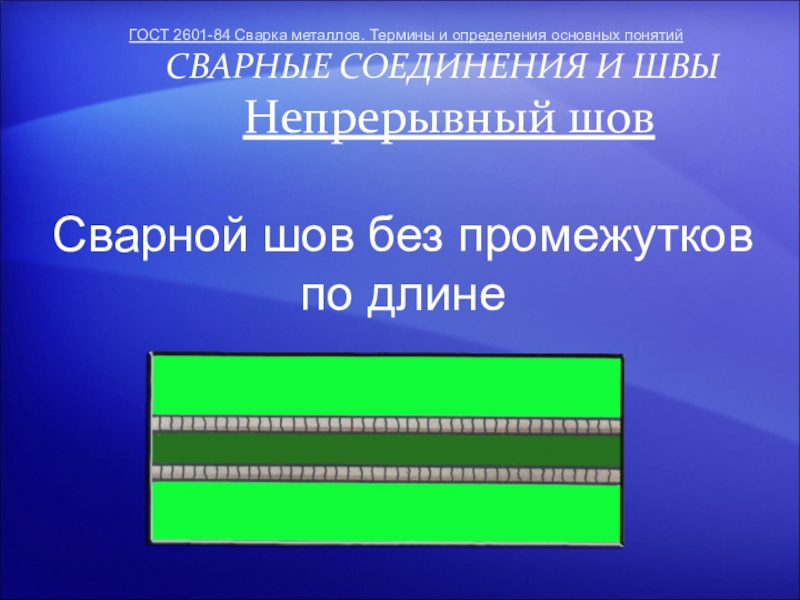

Сварной шов без промежутков по длине

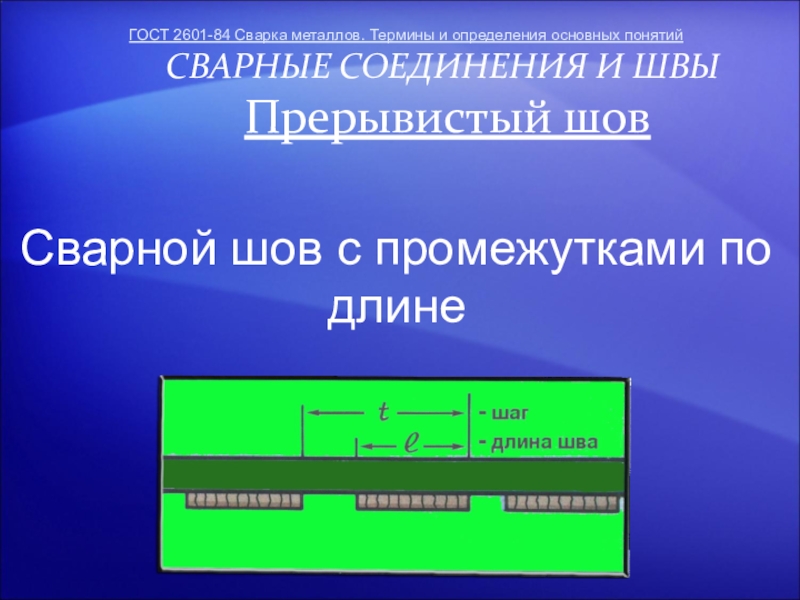

Сварной шов с промежутками по длине

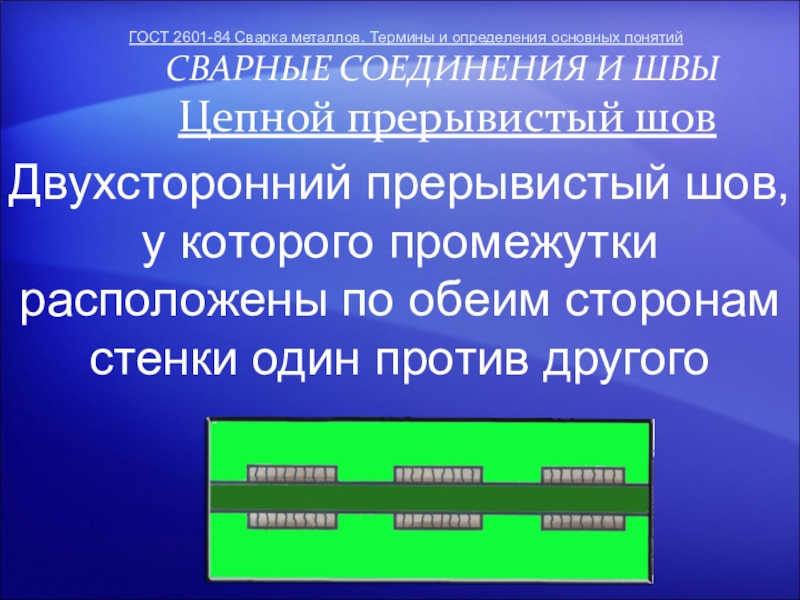

Двухсторонний прерывистый шов, у которого промежутки расположены по обеим сторонам стенки один против другого

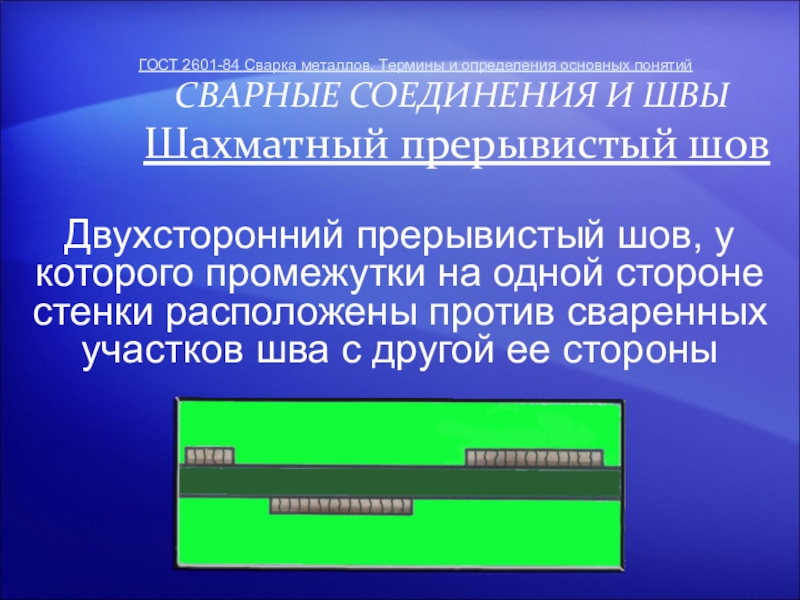

Двухсторонний прерывистый шов, у которого промежутки на одной стороне стенки расположены против сваренных участков шва с другой ее стороны

Меньшая часть двухстороннего шва, выполняемая предварительно для предотвращения прожогов при последующей сварке или накладываемая в последнюю очередь в корень шва

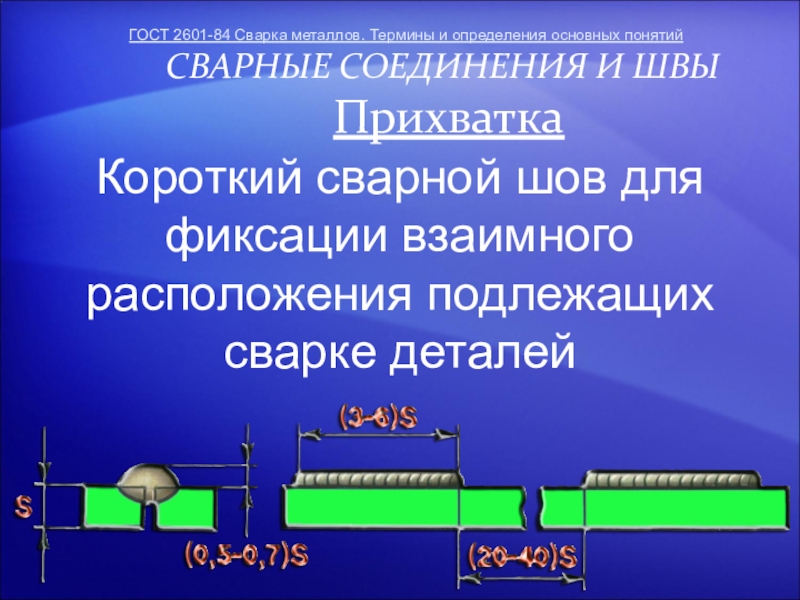

Короткий сварной шов для фиксации взаимного расположения подлежащих сварке деталей

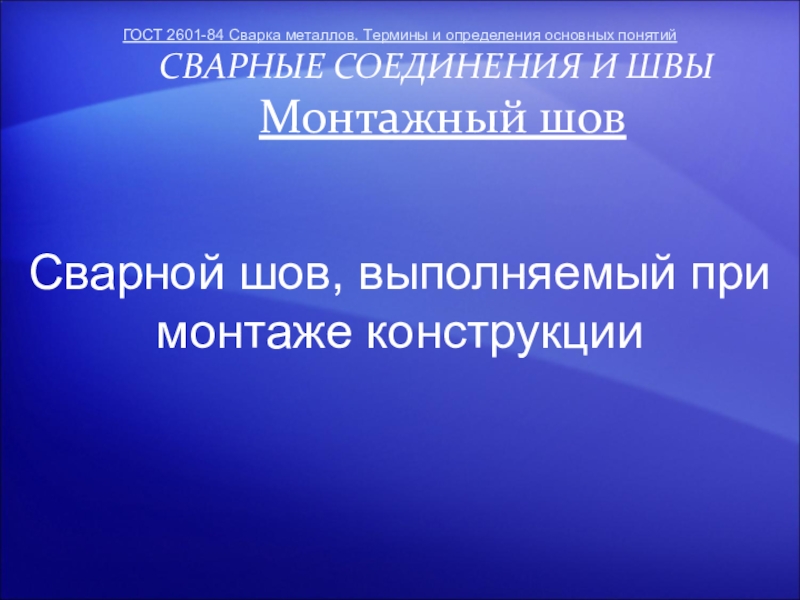

Сварной шов, выполняемый при монтаже конструкции

Часть металла сварного шва, которая состоит из одного или нескольких валиков, располагающихся на одном уровне поперечного сечения шва

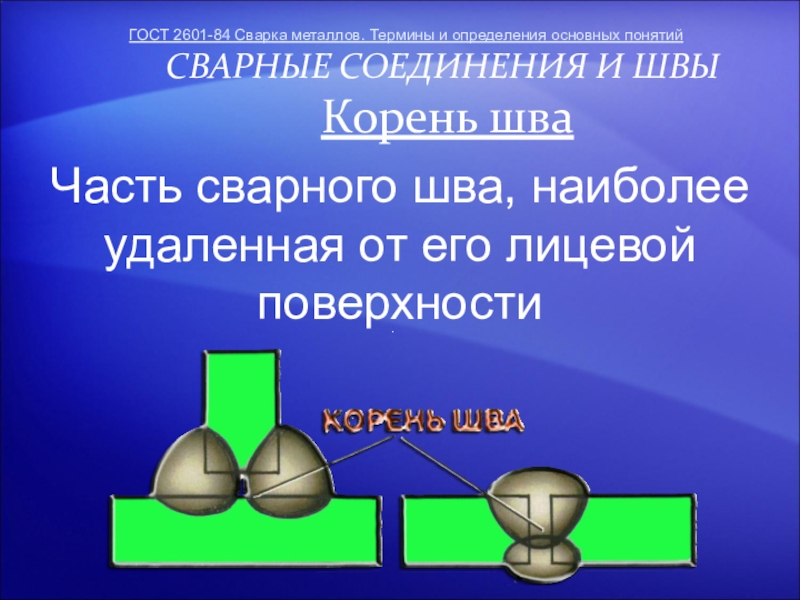

Часть сварного шва, наиболее удаленная от его лицевой поверхности

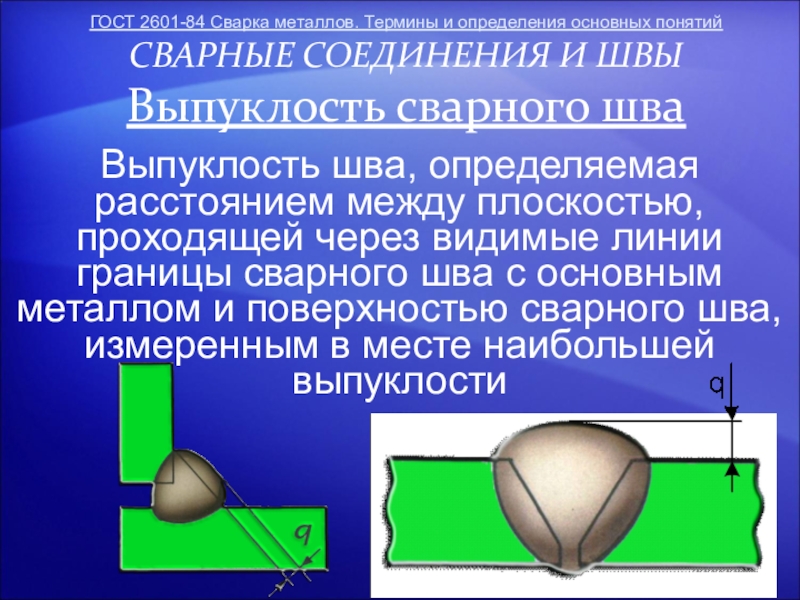

Выпуклость шва, определяемая расстоянием между плоскостью, проходящей через видимые линии границы сварного шва с основным металлом и поверхностью сварного шва, измеренным в месте наибольшей выпуклости

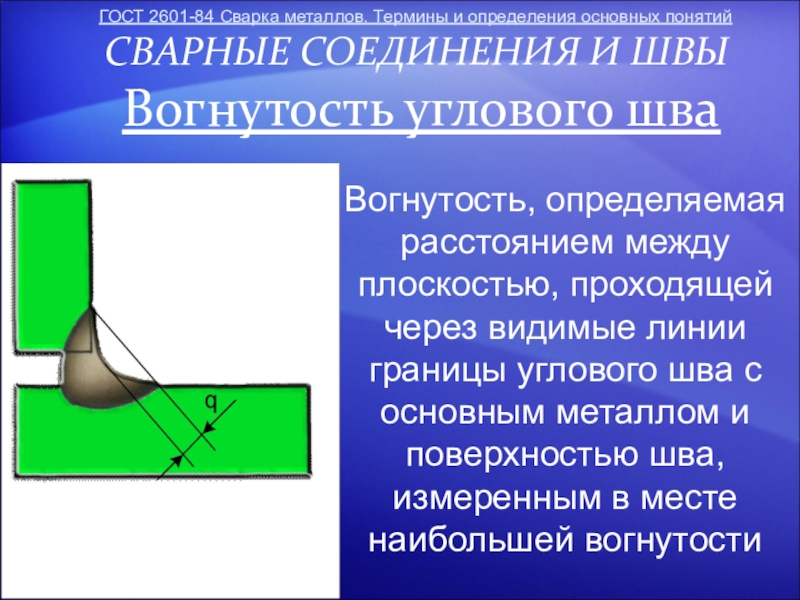

Вогнутость, определяемая расстоянием между плоскостью, проходящей через видимые линии границы углового шва с основным металлом и поверхностью шва, измеренным в месте наибольшей вогнутости

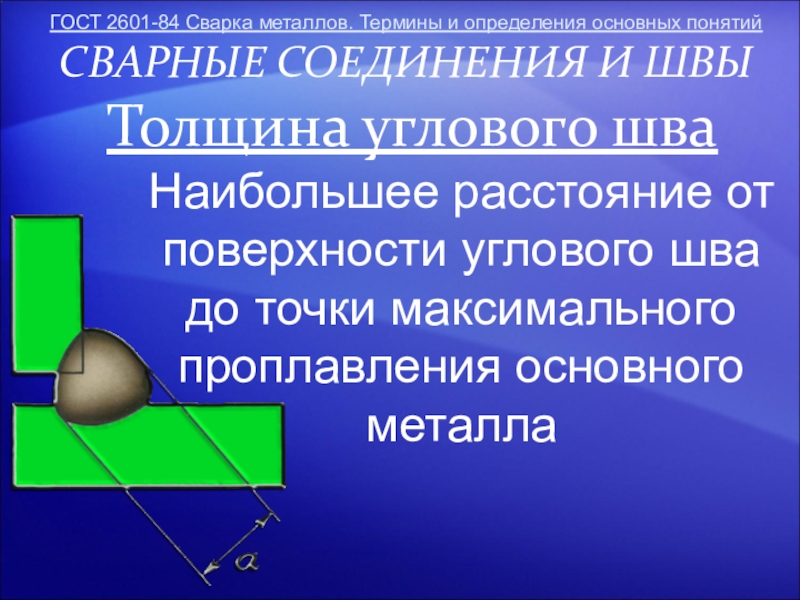

Наибольшее расстояние от поверхности углового шва до точки максимального проплавления основного металла

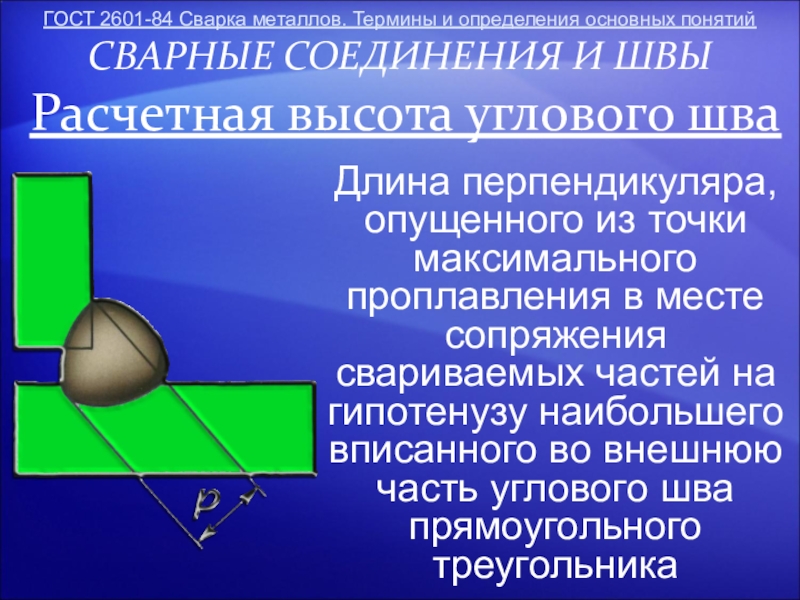

Длина перпендикуляра, опущенного из точки максимального проплавления в месте сопряжения свариваемых частей на гипотенузу наибольшего вписанного во внешнюю часть углового шва прямоугольного треугольника

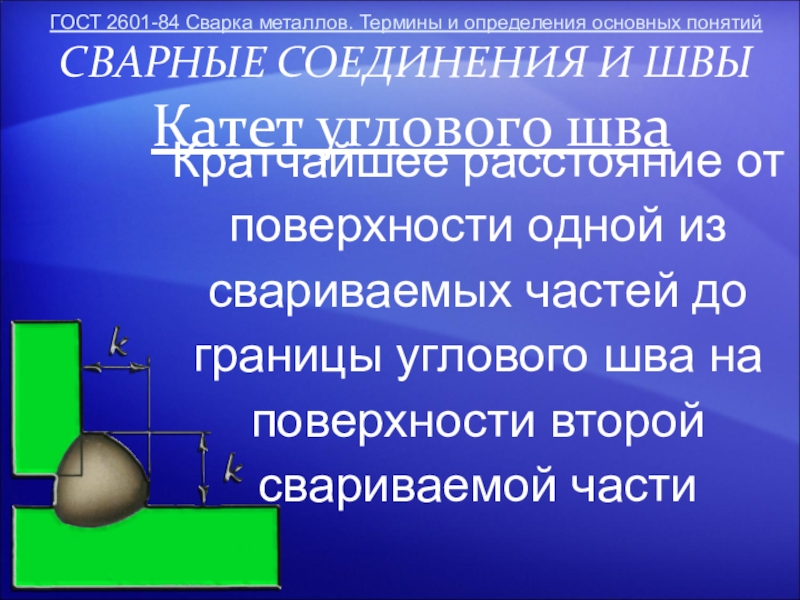

Кратчайшее расстояние от поверхности одной из свариваемых частей до границы углового шва на поверхности второй свариваемой части

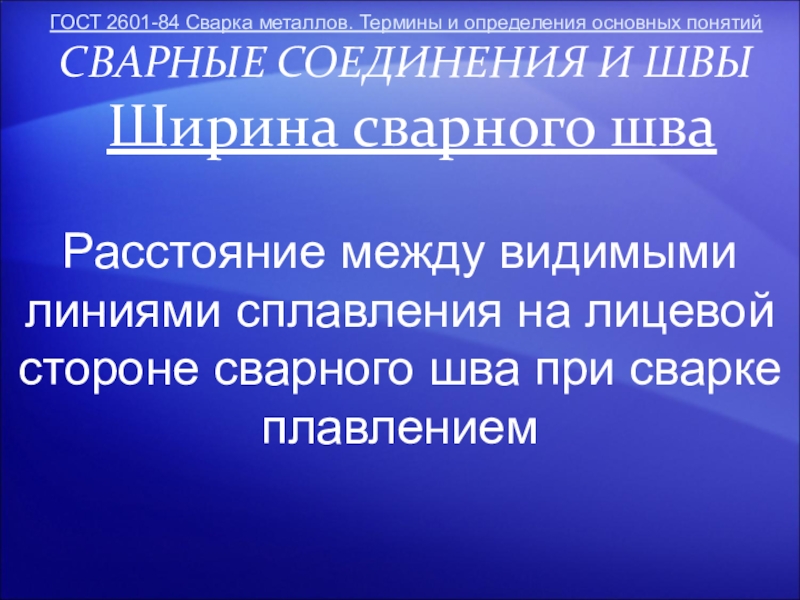

Расстояние между видимыми линиями сплавления на лицевой стороне сварного шва при сварке плавлением

Коэффициент, выражаемый отношением ширины стыкового или углового шва к его толщине

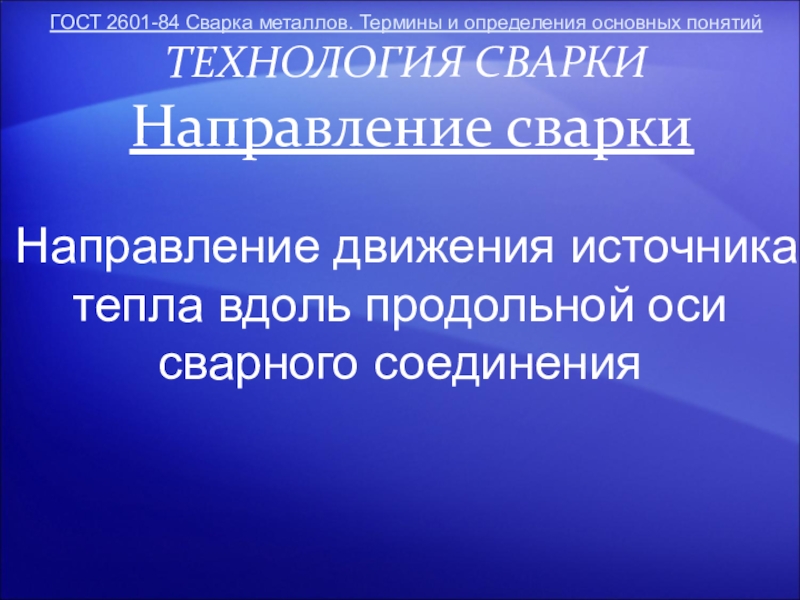

Направление движения источника тепла вдоль продольной оси сварного соединения

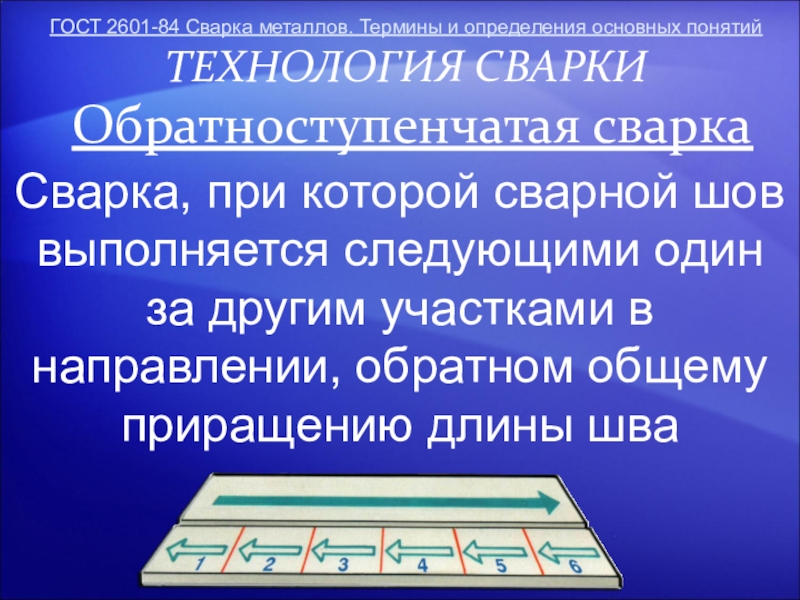

Сварка, при которой сварной шов выполняется следующими один за другим участками в направлении, обратном общему приращению длины шва

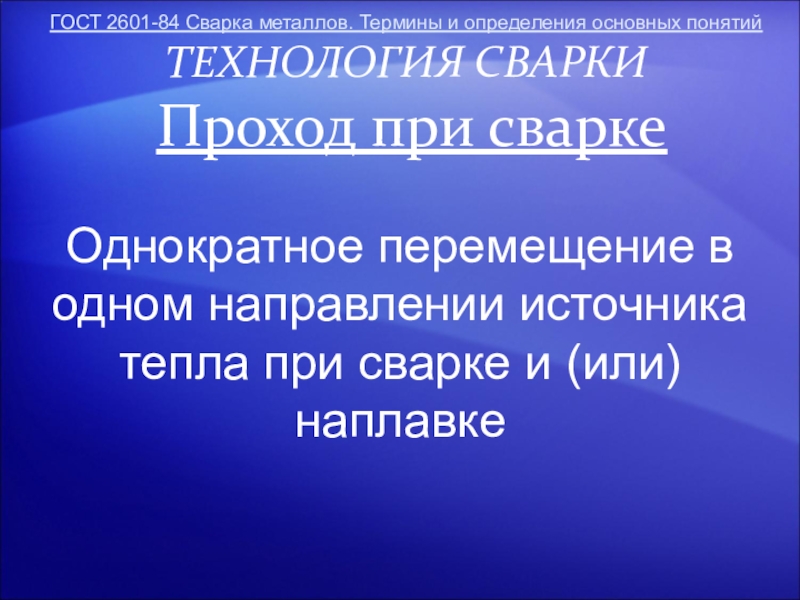

Однократное перемещение в одном направлении источника тепла при сварке и (или) наплавке

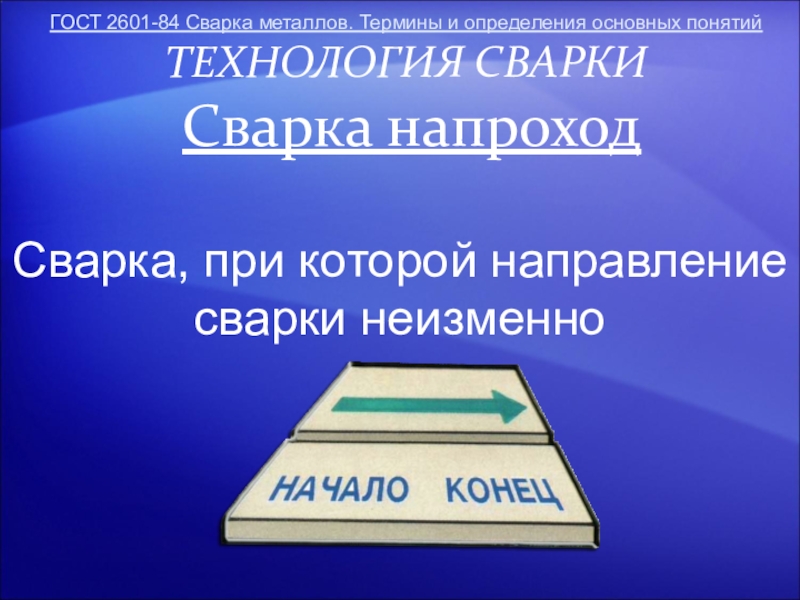

Сварка, при которой направление сварки неизменно

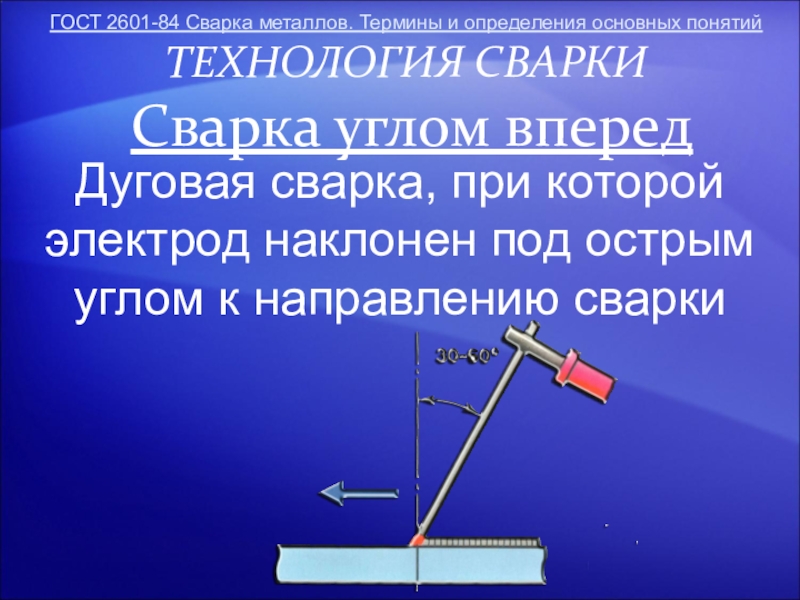

Дуговая сварка, при которой электрод наклонен под острым углом к направлению сварки

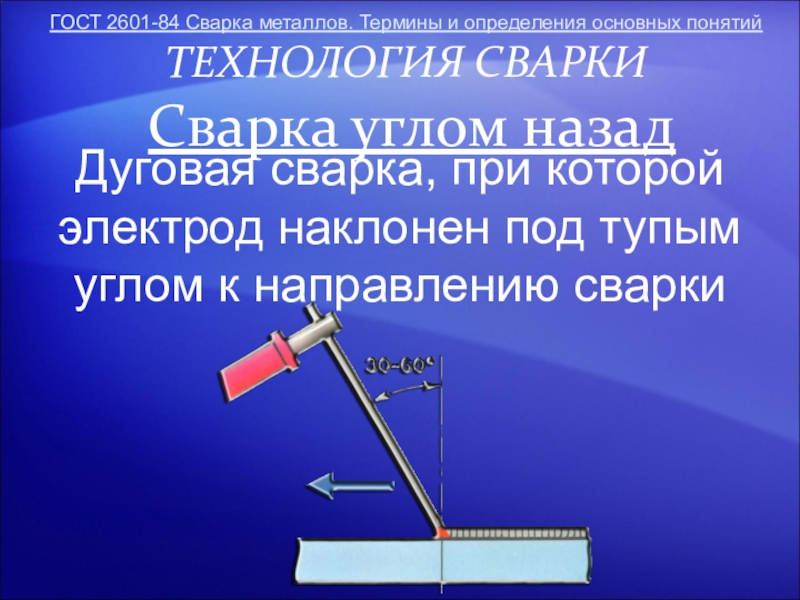

Дуговая сварка, при которой электрод наклонен под тупым углом к направлению сварки

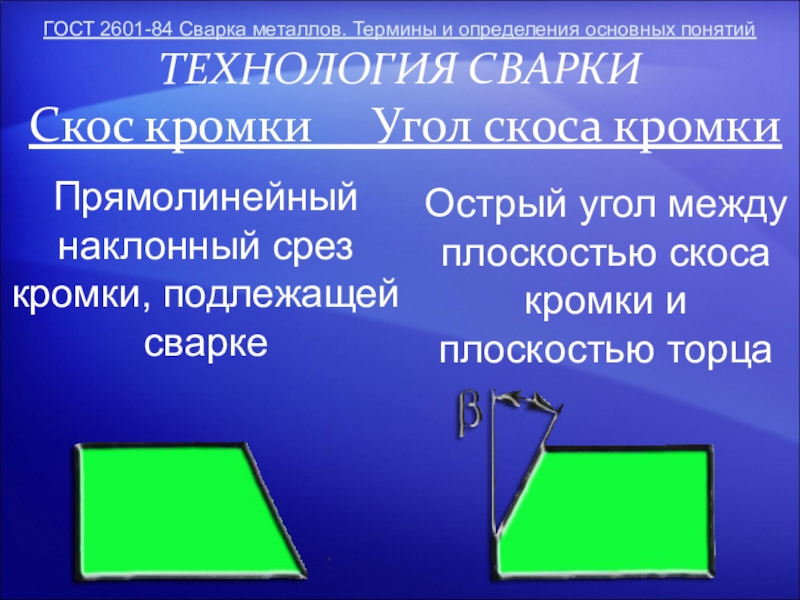

Прямолинейный наклонный срез кромки, подлежащей сварке

Острый угол между плоскостью скоса кромки и плоскостью торца

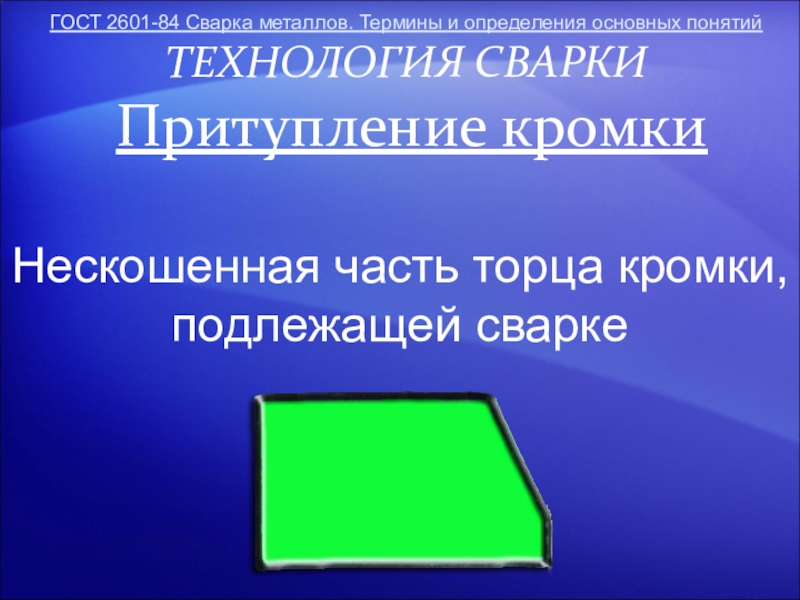

Нескошенная часть торца кромки, подлежащей сварке

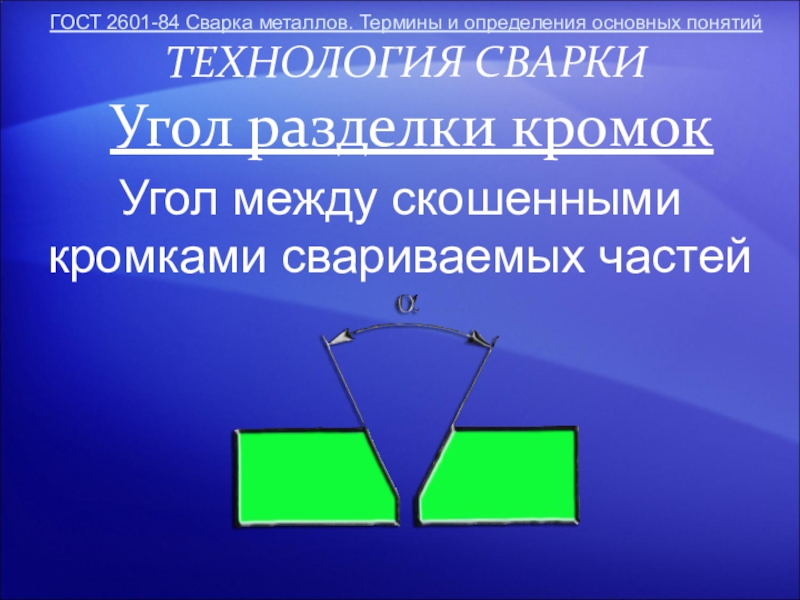

Угол между скошенными кромками свариваемых частей

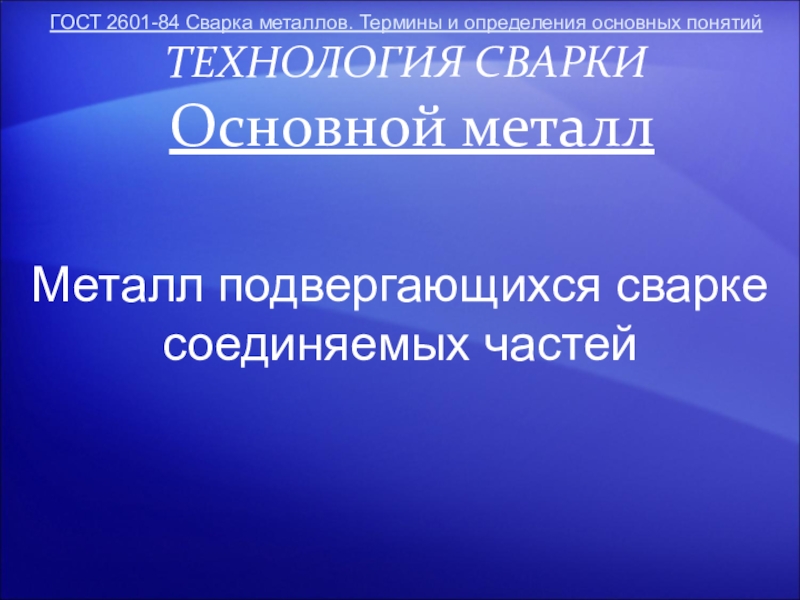

Металл подвергающихся сварке соединяемых частей

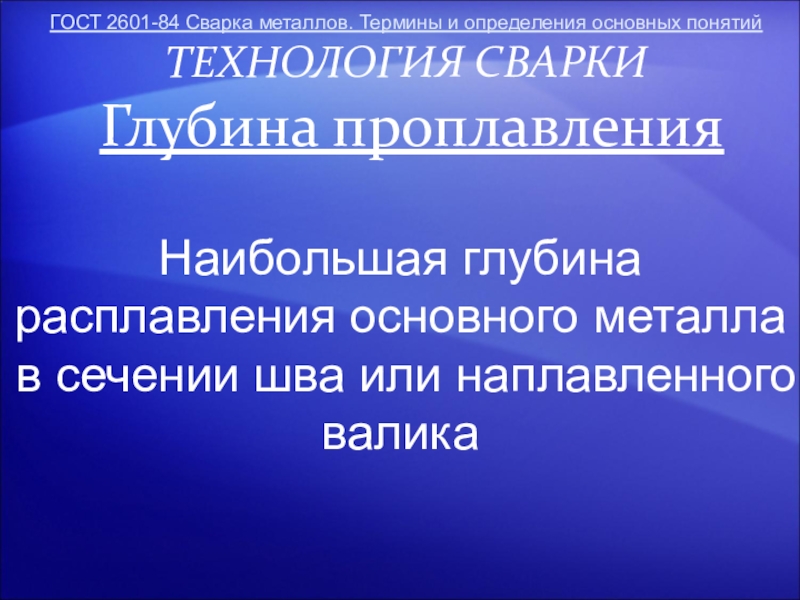

Наибольшая глубина расплавления основного металла в сечении шва или наплавленного валика

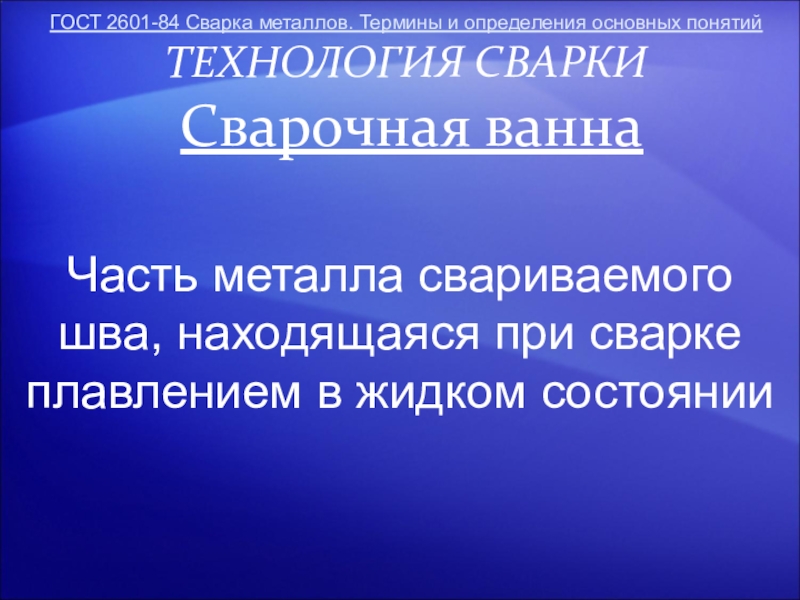

Часть металла свариваемого шва, находящаяся при сварке плавлением в жидком состоянии

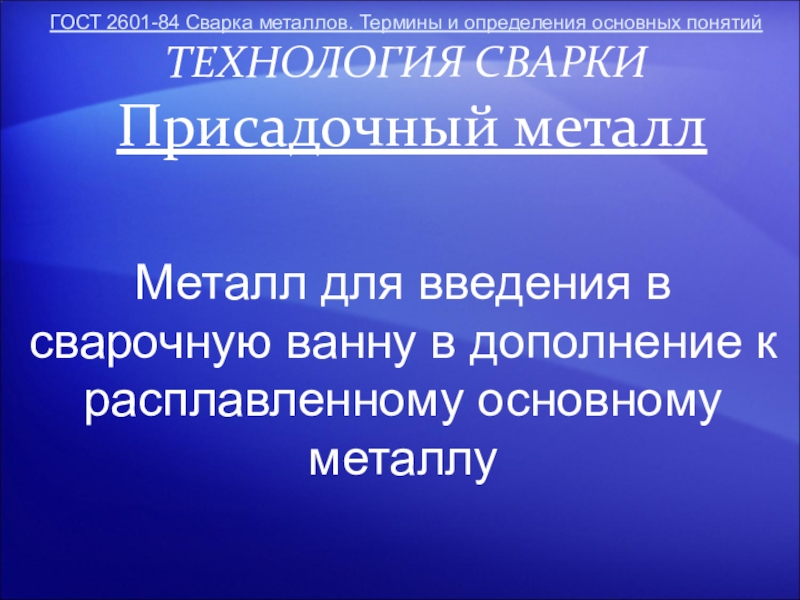

Металл для введения в сварочную ванну в дополнение к расплавленному основному металлу

Зона частично сплавившихся зерен на границе основного металла и металла шва

Участок основного металла, не подвергшийся расплавлению, структура и свойства которого изменились в результате нагрева при сварке или наплавке

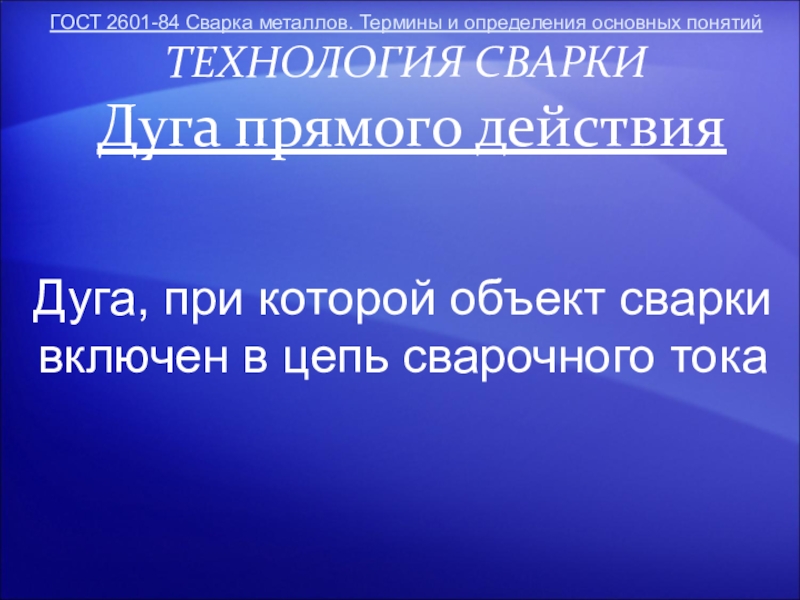

Дуга, при которой объект сварки включен в цепь сварочного тока

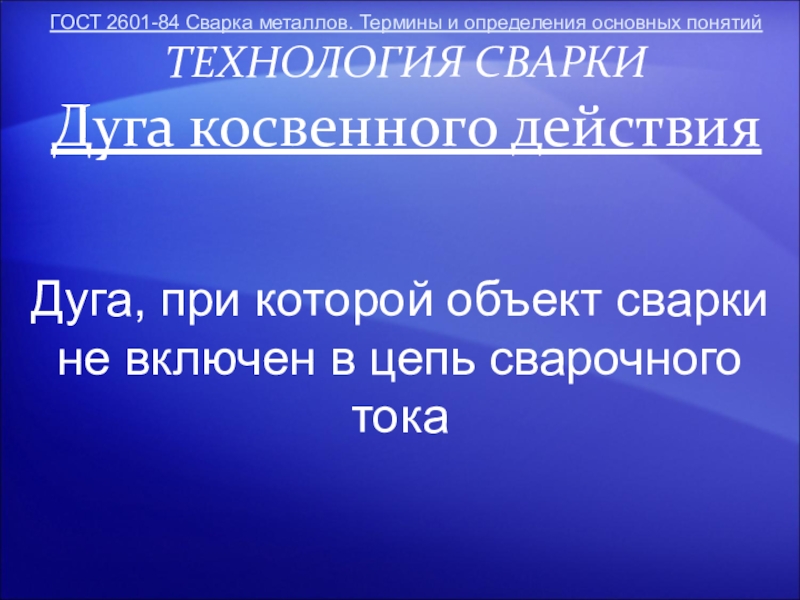

Дуга, при которой объект сварки не включен в цепь сварочного тока

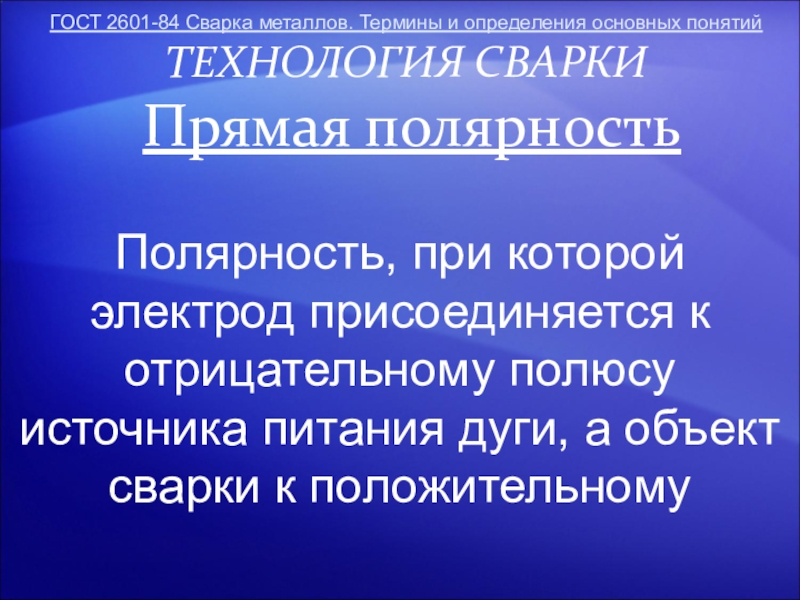

Полярность, при которой электрод присоединяется к отрицательному полюсу источника питания дуги, а объект сварки к положительному

Полярность, при которой электрод присоединяется к положительному полюсу источника питания дуги, а объект сварки к отрицательному

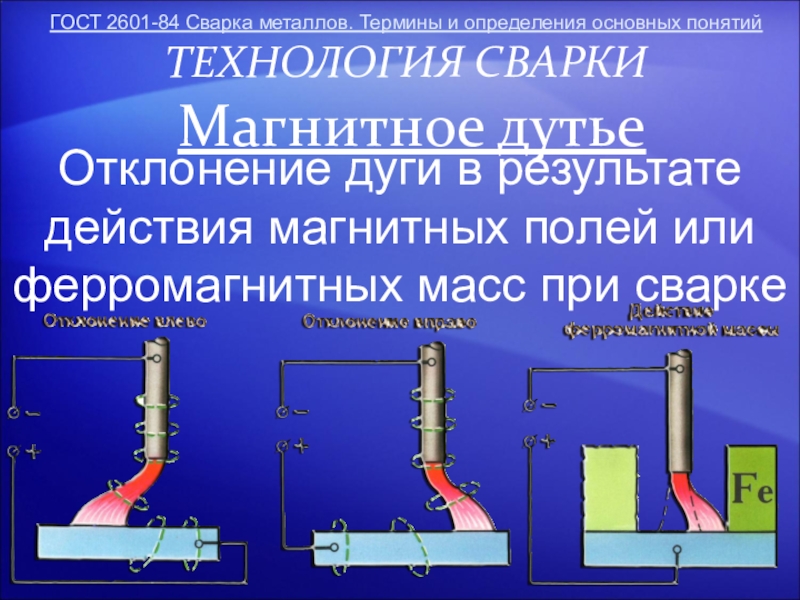

Отклонение дуги в результате действия магнитных полей или ферромагнитных масс при сварке

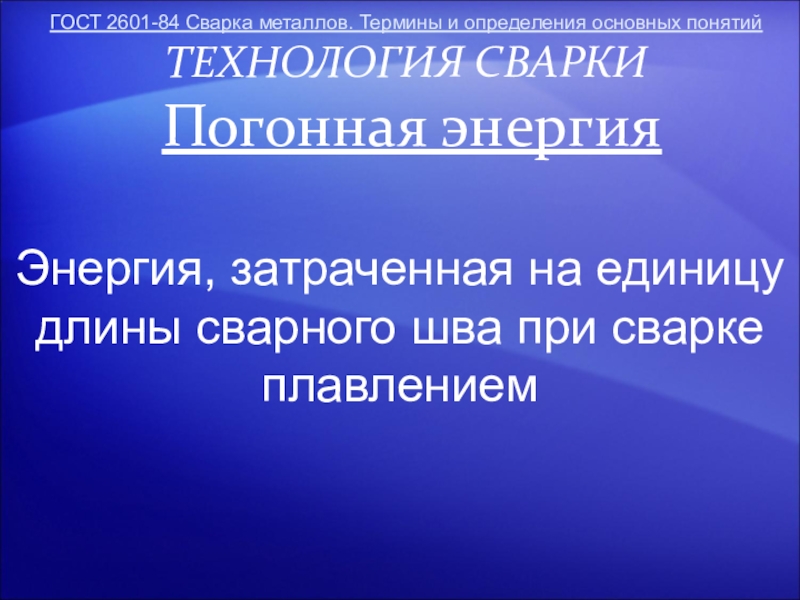

Энергия, затраченная на единицу длины сварного шва при сварке плавлением

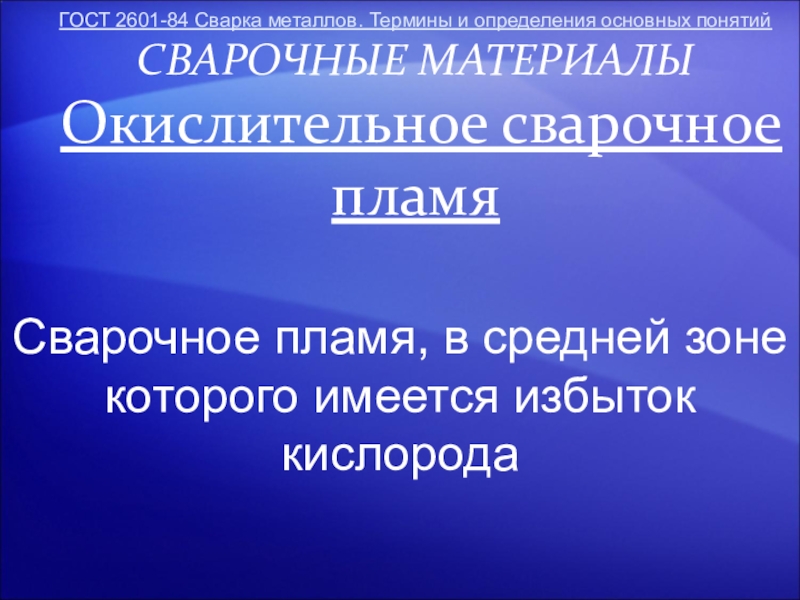

Сварочное пламя, в средней зоне которого имеется избыток кислорода

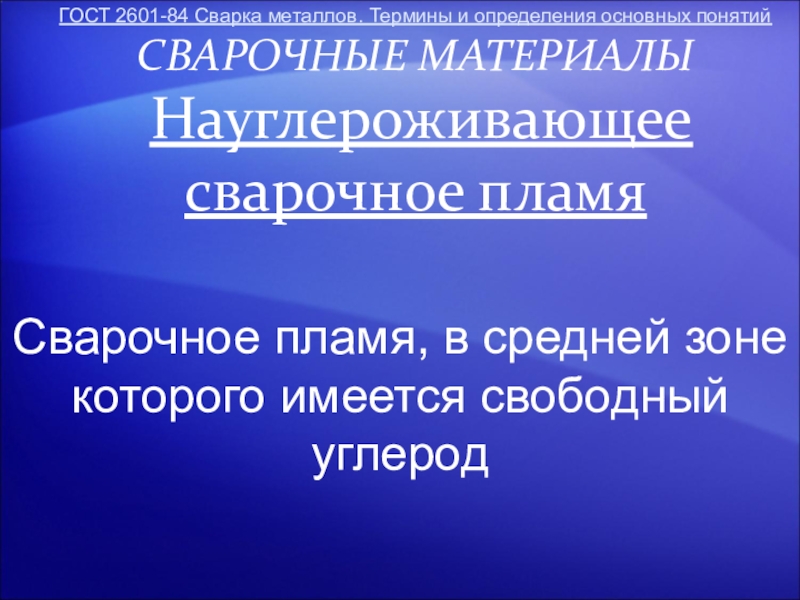

Сварочное пламя, в средней зоне которого имеется свободный углерод

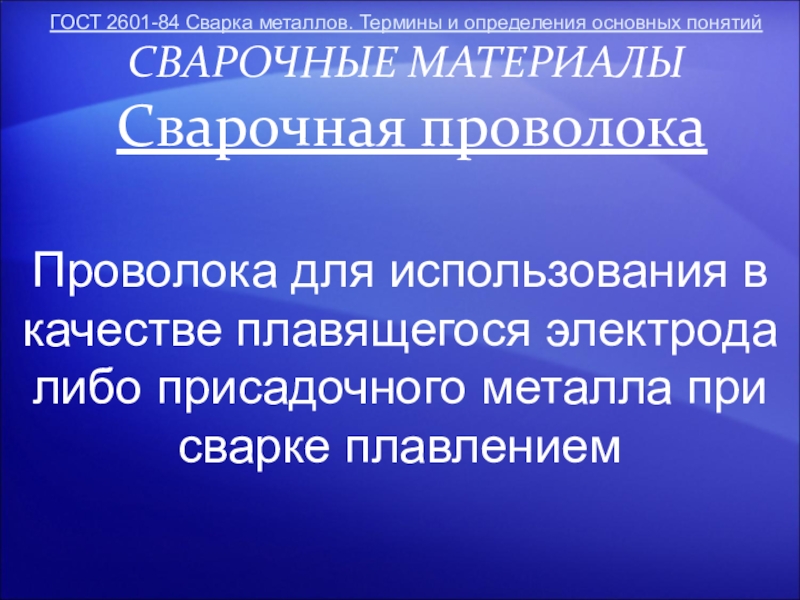

Проволока для использования в качестве плавящегося электрода либо присадочного металла при сварке плавлением

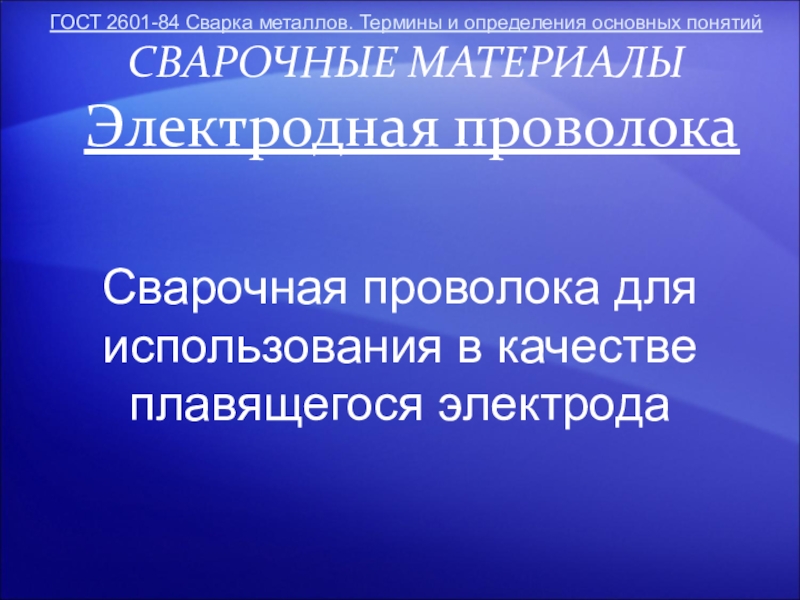

Сварочная проволока для использования в качестве плавящегося электрода

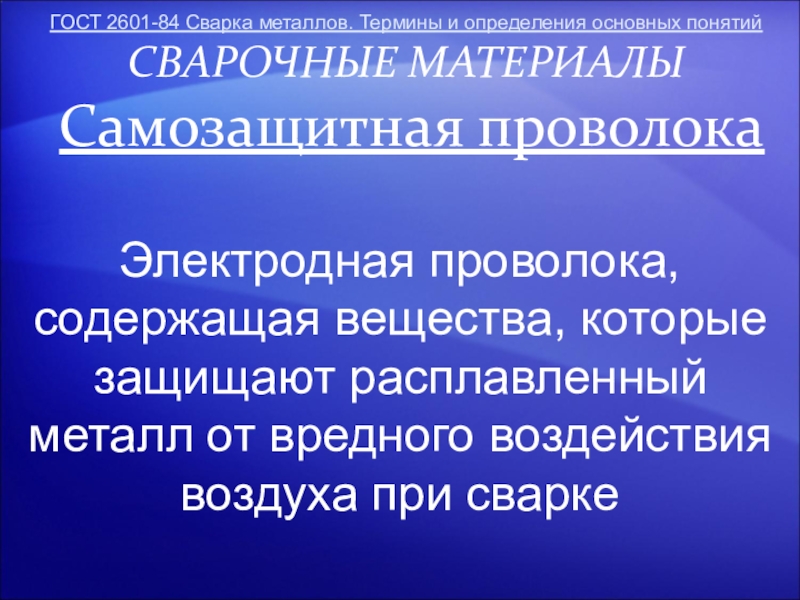

Электродная проволока, содержащая вещества, которые защищают расплавленный металл от вредного воздействия воздуха при сварке

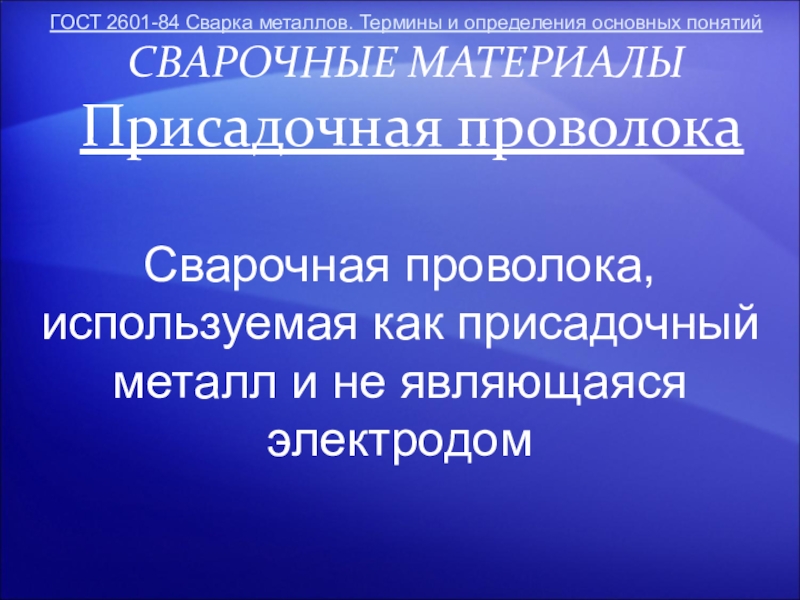

Сварочная проволока, используемая как присадочный металл и не являющаяся электродом

Сварочная проволока, состоящая из металлической оболочки, заполненной порошкообразными веществами

Деталь из электропроводного материала, включаемая в цепь сварочного тока для подвода его к сварочной дуге и не расплавляющаяся при сварке

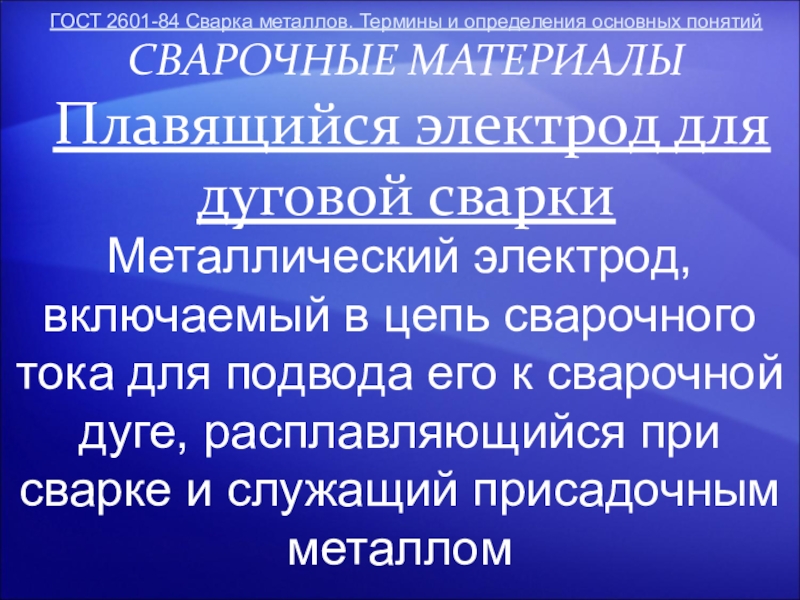

Металлический электрод, включаемый в цепь сварочного тока для подвода его к сварочной дуге, расплавляющийся при сварке и служащий присадочным металлом

Плавящийся электрод для дуговой сварки, имеющий на поверхности покрытие, адгезионно связанное с металлом электрода

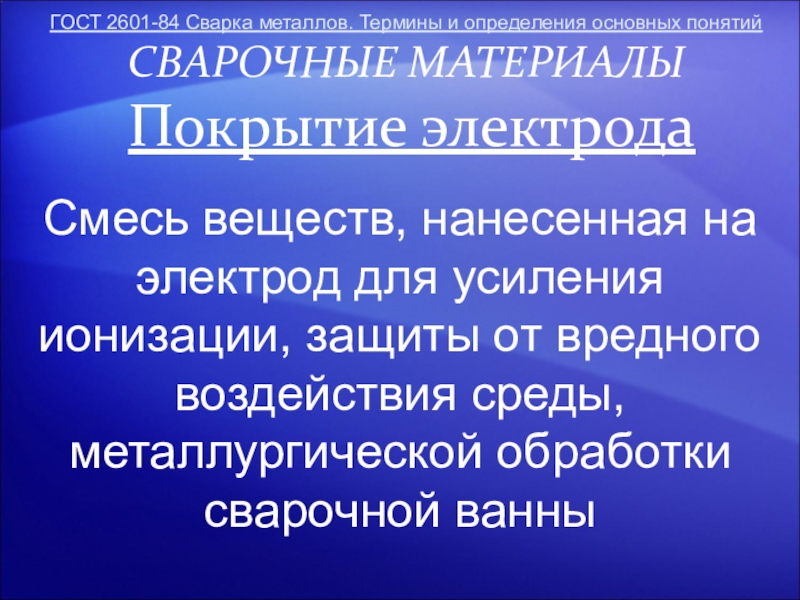

Смесь веществ, нанесенная на электрод для усиления ионизации, защиты от вредного воздействия среды, металлургической обработки сварочной ванны

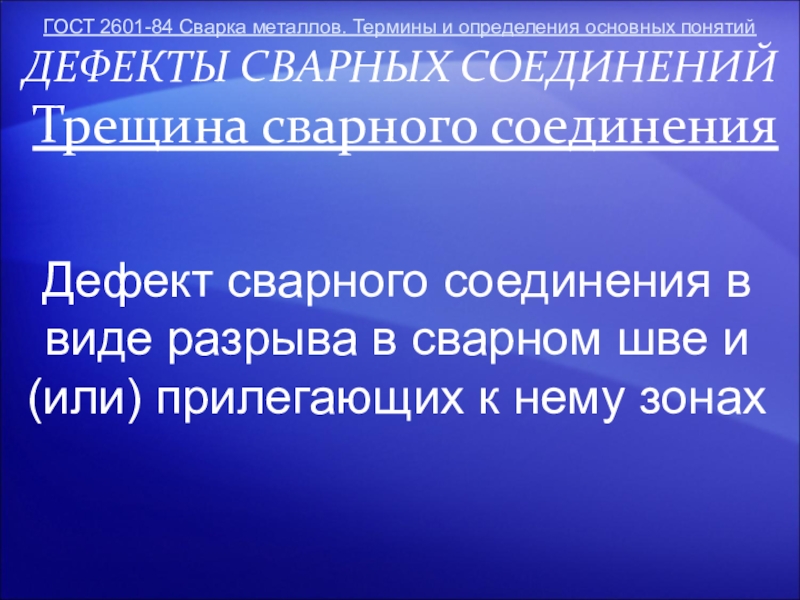

Дефект сварного соединения в виде разрыва в сварном шве и (или) прилегающих к нему зонах

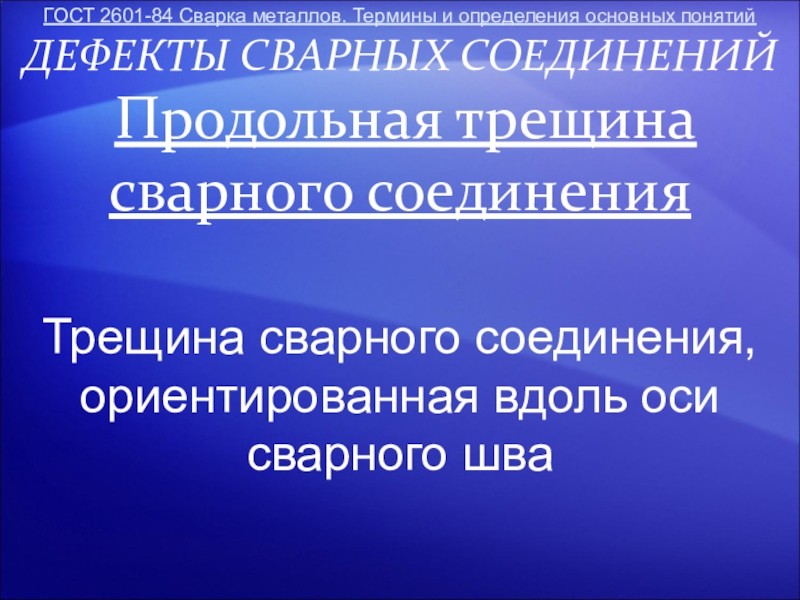

Трещина сварного соединения, ориентированная вдоль оси сварного шва

Трещина сварного соединения, ориентированная поперек оси сварного шва

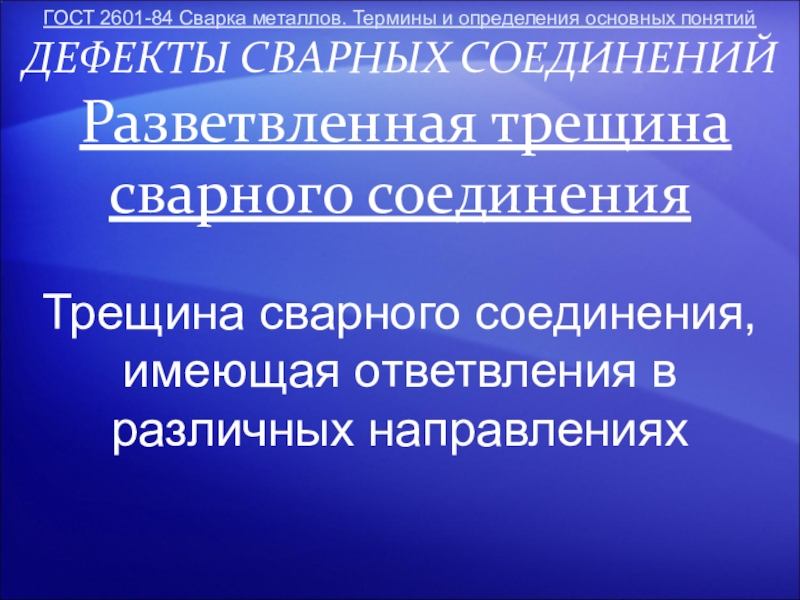

Трещина сварного соединения, имеющая ответвления в различных направлениях

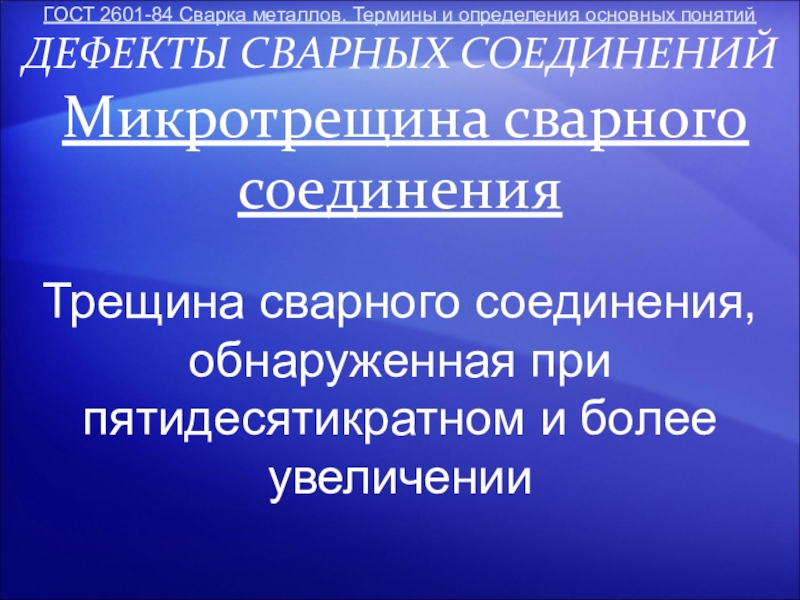

Трещина сварного соединения, обнаруженная при пятидесятикратном и более увеличении

Дефект в виде полости или впадины, образованный при усадке металла шва в условиях отсутствия питания жидким металлом

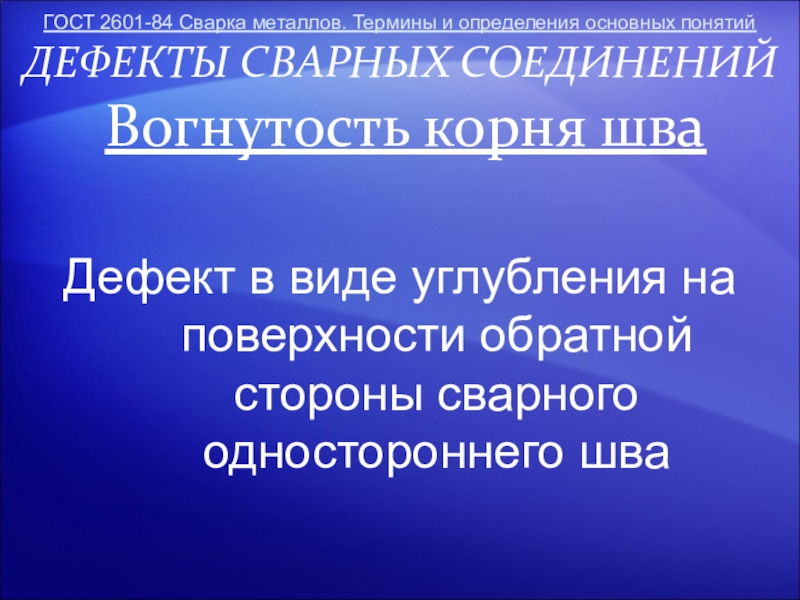

Дефект в виде углубления на поверхности обратной стороны сварного одностороннего шва

Дефект в виде воронкообразного углубления в сварном шве

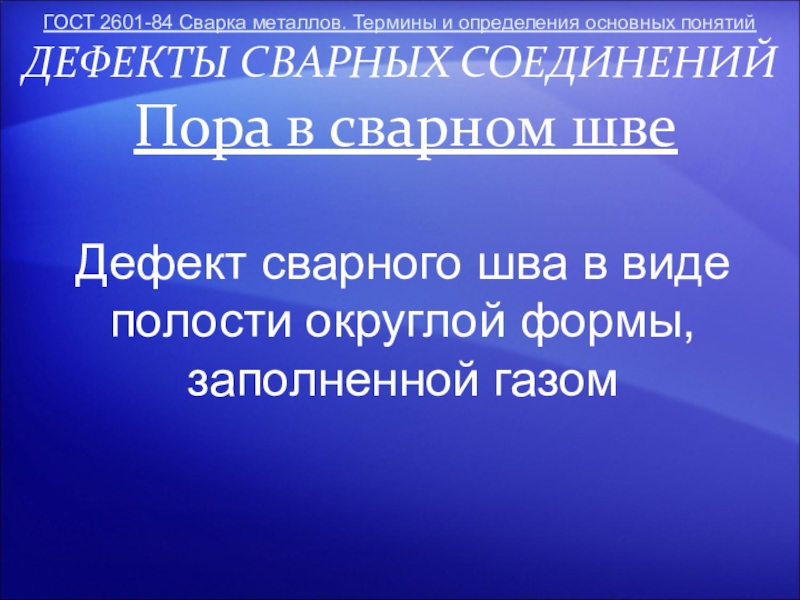

Дефект сварного шва в виде полости округлой формы, заполненной газом

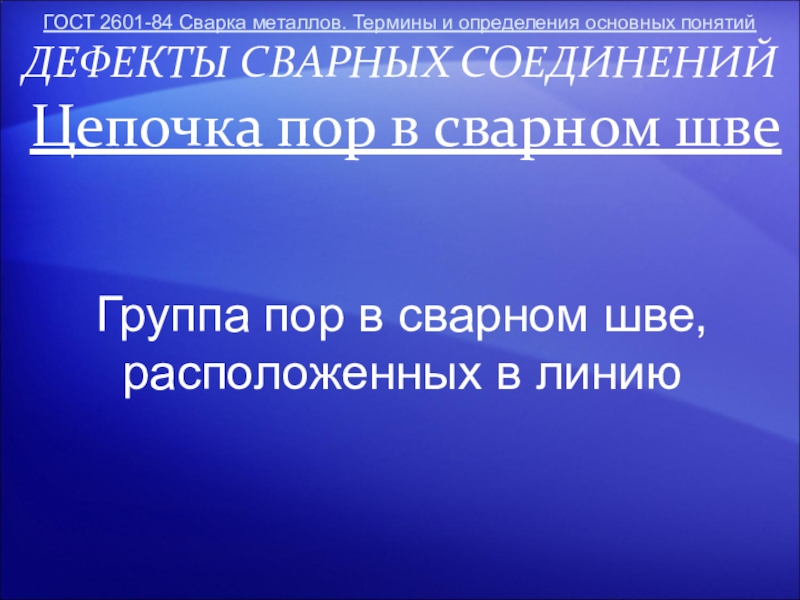

Группа пор в сварном шве, расположенных в линию

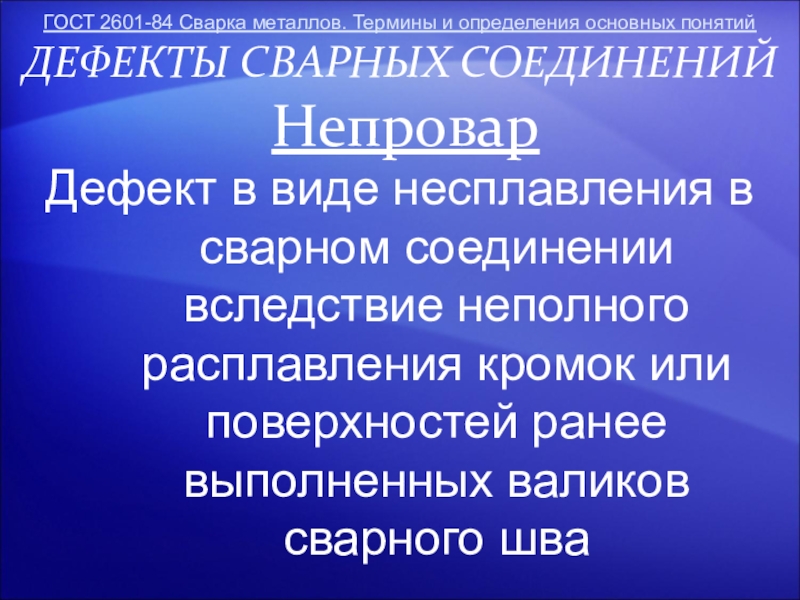

Дефект в виде несплавления в сварном соединении вследствие неполного расплавления кромок или поверхностей ранее выполненных валиков сварного шва

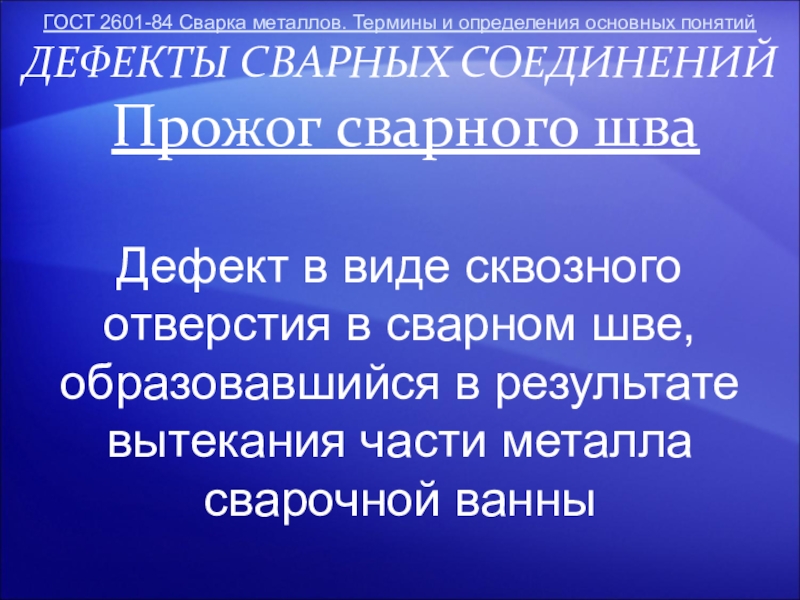

Дефект в виде сквозного отверстия в сварном шве, образовавшийся в результате вытекания части металла сварочной ванны

Дефект в виде вкрапления шлака в сварном шве

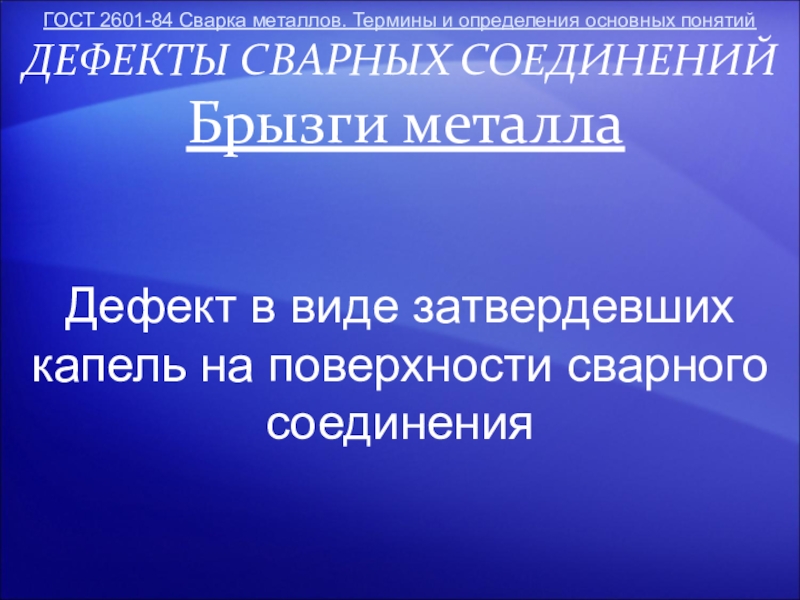

Дефект в виде затвердевших капель на поверхности сварного соединения

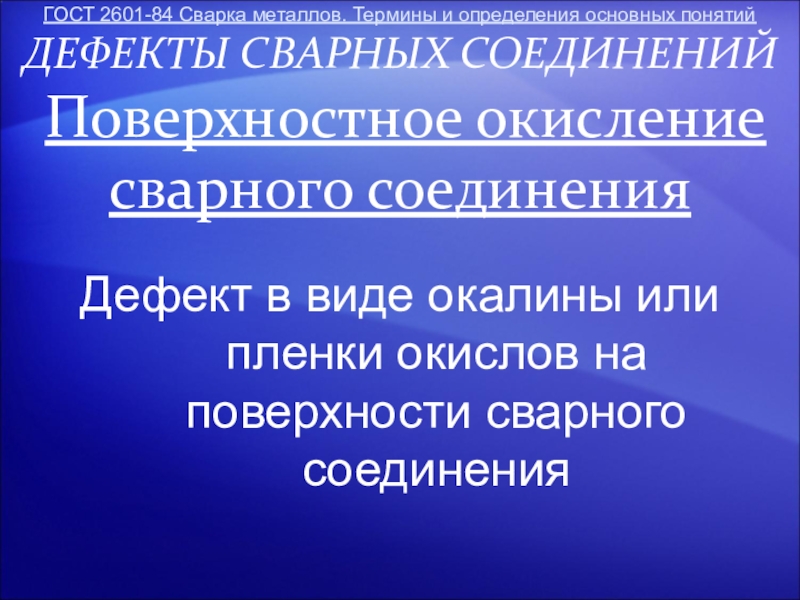

Дефект в виде окалины или пленки окислов на поверхности сварного соединения

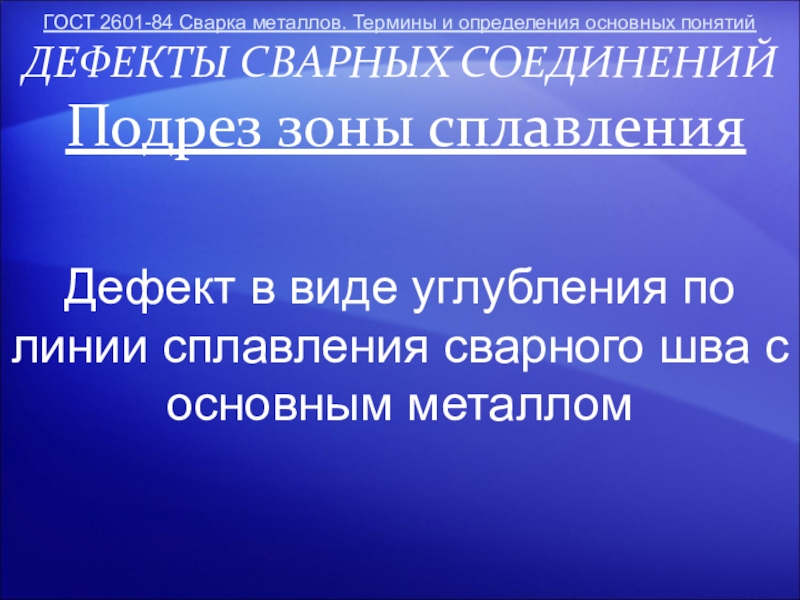

Дефект в виде углубления по линии сплавления сварного шва с основным металлом

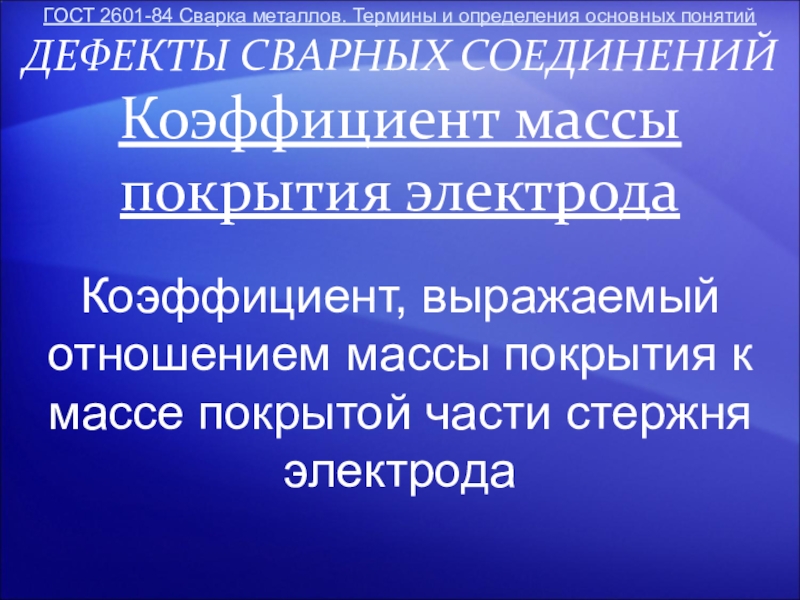

Коэффициент, выражаемый отношением массы покрытия к массе покрытой части стержня электрода

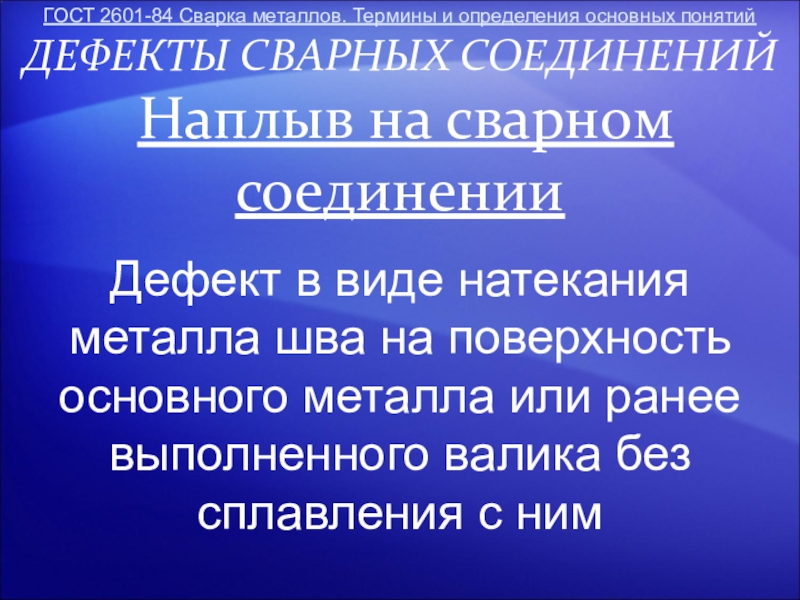

Дефект в виде натекания металла шва на поверхность основного металла или ранее выполненного валика без сплавления с ним

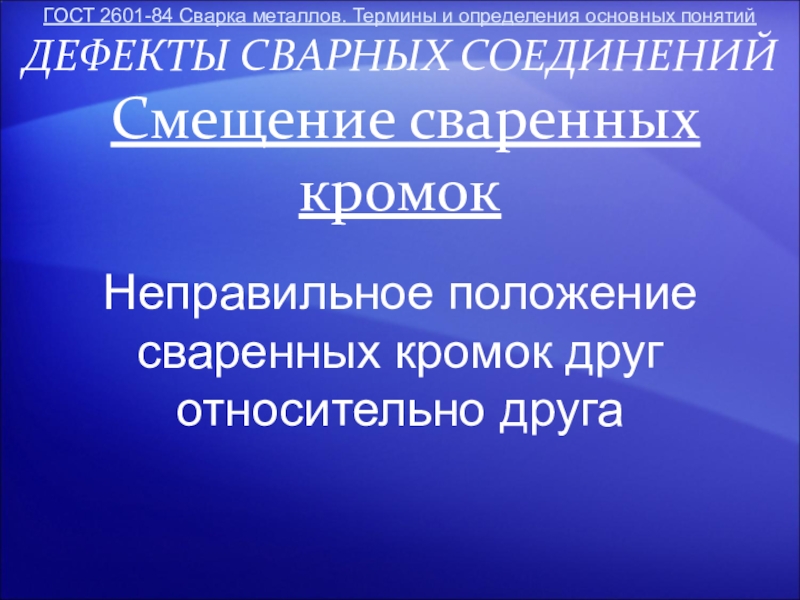

Неправильное положение сваренных кромок друг относительно друга
