Презентация, доклад на тему Структурная схема аналоговых вольтметров

Аналоговый электронный вольтметр Аналоговый электронный вольтметр – это измерительный прибор, который состоит из электронного преобразователя, выполненного на полупроводниковых элементах, интегральных микросхемах и магнитоэлектрических измерителях. Для измерения напряжения в радиоэлектронных цепях используют следующие типы электронных вольтметров: постоянного

Слайд 1Структурные схемы аналоговых вольтметров

Структурные схемы аналоговых вольтметров

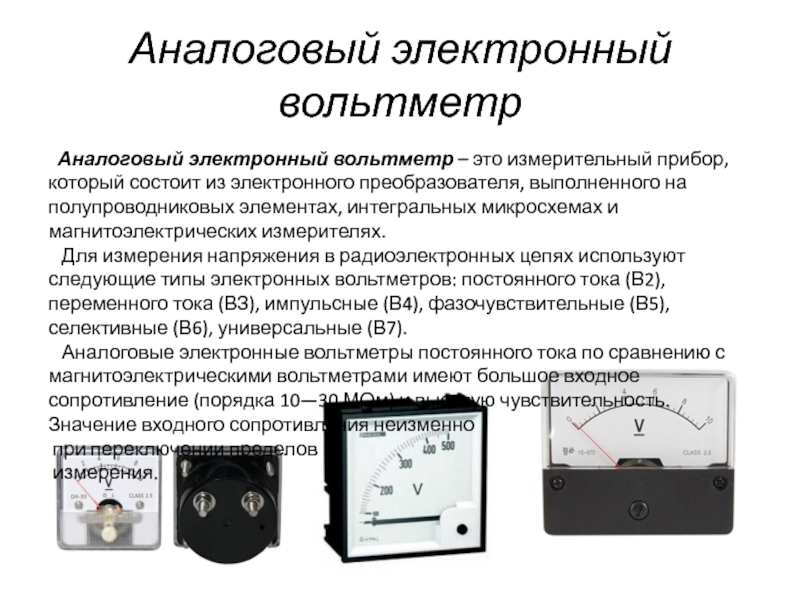

Слайд 2Аналоговый электронный вольтметр
Аналоговый электронный вольтметр – это измерительный прибор, который состоит

из электронного преобразователя, выполненного на полупроводниковых элементах, интегральных микросхемах и магнитоэлектрических измерителях.
Для измерения напряжения в радиоэлектронных цепях используют следующие типы электронных вольтметров: постоянного тока (В2), переменного тока (ВЗ), импульсные (В4), фазочувствительные (В5), селективные (В6), универсальные (В7).
Аналоговые электронные вольтметры постоянного тока по сравнению с магнитоэлектрическими вольтметрами имеют большое входное сопротивление (порядка 10—30 МОм) и высокую чувствительность.
Значение входного сопротивления неизменно
при переключении пределов
измерения.


Аналоговый электронный вольтметр Аналоговый электронный вольтметр – это измерительный прибор, который состоит из электронного преобразователя, выполненного на полупроводниковых

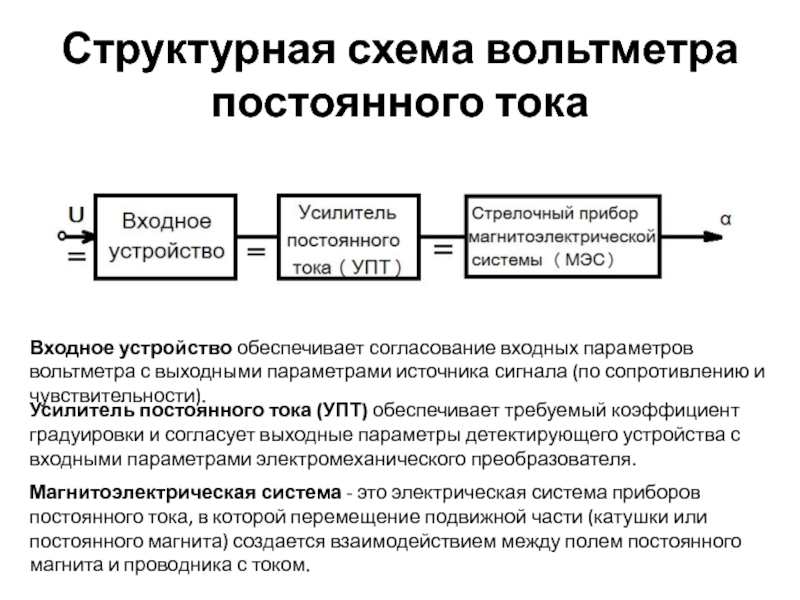

Слайд 3Структурная схема вольтметра постоянного тока
Входное устройство обеспечивает согласование входных параметров вольтметра

с выходными параметрами источника сигнала (по сопротивлению и чувствительности).

Усилитель постоянного тока (УПТ) обеспечивает требуемый коэффициент градуировки и согласует выходные параметры детектирующего устройства с входными параметрами электромеханического преобразователя.

Магнитоэлектрическая система - это электрическая система приборов постоянного тока, в которой перемещение подвижной части (катушки или постоянного магнита) создается взаимодействием между полем постоянного магнита и проводника с током.

Структурная схема вольтметра постоянного токаВходное устройство обеспечивает согласование входных параметров вольтметра с выходными параметрами источника сигнала (по

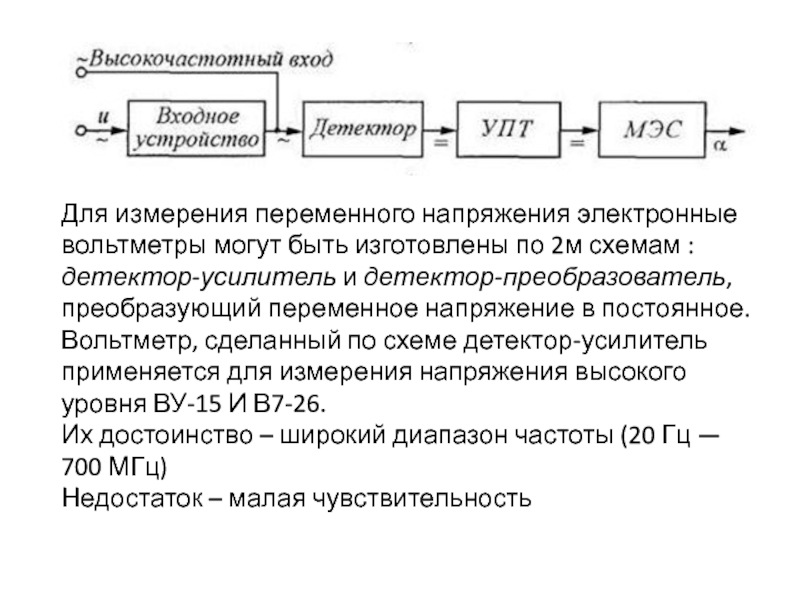

Слайд 4Для измерения переменного напряжения электронные вольтметры могут быть изготовлены по 2м

схемам : детектор-усилитель и детектор-преобразователь, преобразующий переменное напряжение в постоянное. Вольтметр, сделанный по схеме детектор-усилитель применяется для измерения напряжения высокого уровня ВУ-15 И В7-26.
Их достоинство – широкий диапазон частоты (20 Гц — 700 МГц)
Недостаток – малая чувствительность
Для измерения переменного напряжения электронные вольтметры могут быть изготовлены по 2м схемам : детектор-усилитель и детектор-преобразователь, преобразующий

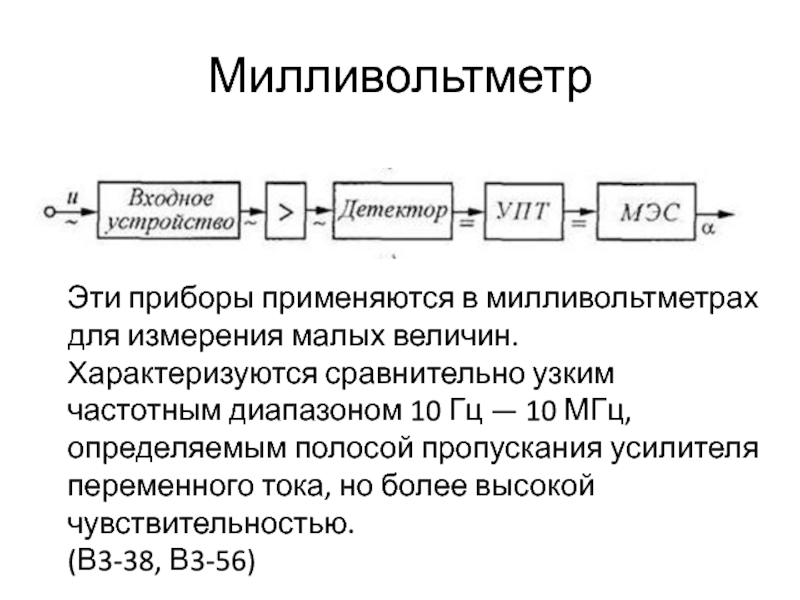

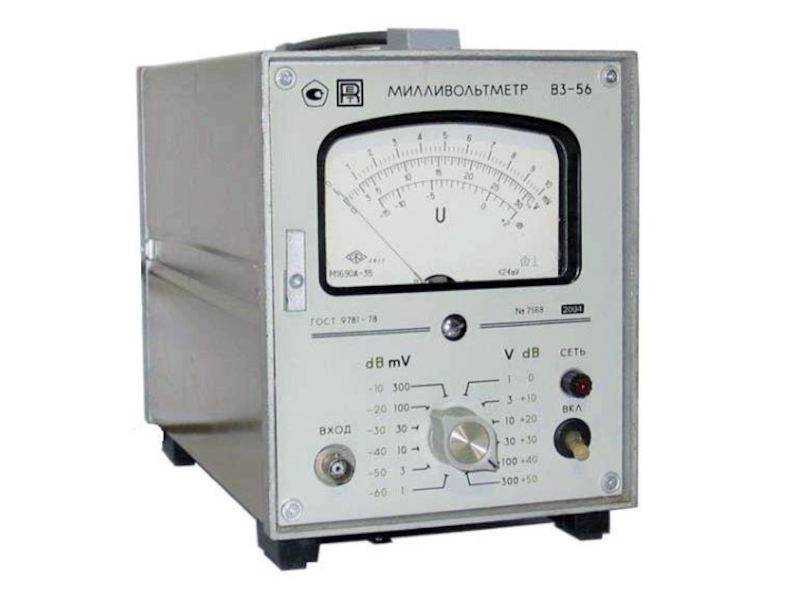

Слайд 5Милливольтметр
Эти приборы применяются в милливольтметрах для измерения малых величин. Характеризуются сравнительно

узким частотным диапазоном 10 Гц — 10 МГц, определяемым полосой пропускания усилителя переменного тока, но более высокой чувствительностью.
(В3-38, В3-56)

МилливольтметрЭти приборы применяются в милливольтметрах для измерения малых величин. Характеризуются сравнительно узким частотным диапазоном 10 Гц —

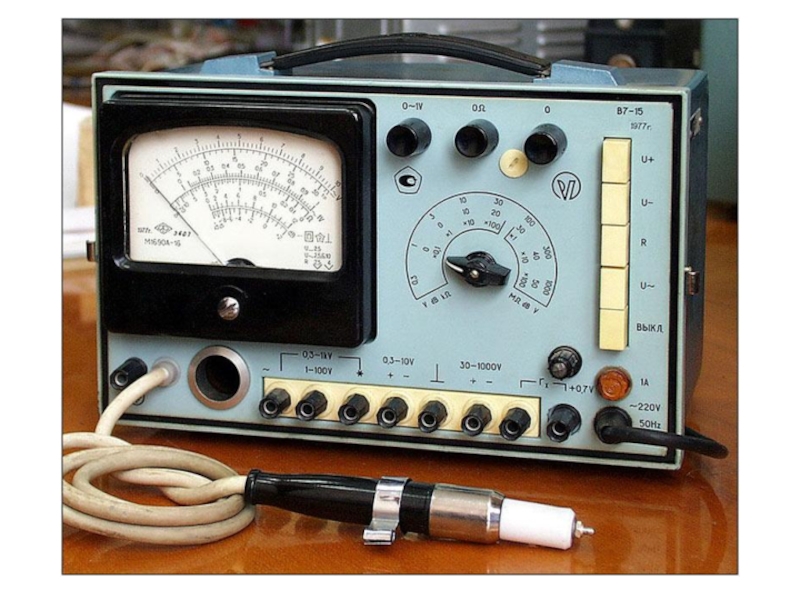

Слайд 7Универсальный (комбинированный) вольтметр
Наибольшее применение получили универсальные электронные вольтметры, которые могут измерять

постоянное и переменное напряжение.
При нахождении переключателя вольтметра в положении 1 реализуется схема для измерения переменного напряжения. В положении 2 схема для измерения постоянного напряжения.
Цифровой вольтметр является распространенными цифровыми приборами, в них результат измерений выдается в цифровом виде.

1

2

Универсальный (комбинированный) вольтметрНаибольшее применение получили универсальные электронные вольтметры, которые могут измерять постоянное и переменное напряжение.При нахождении переключателя

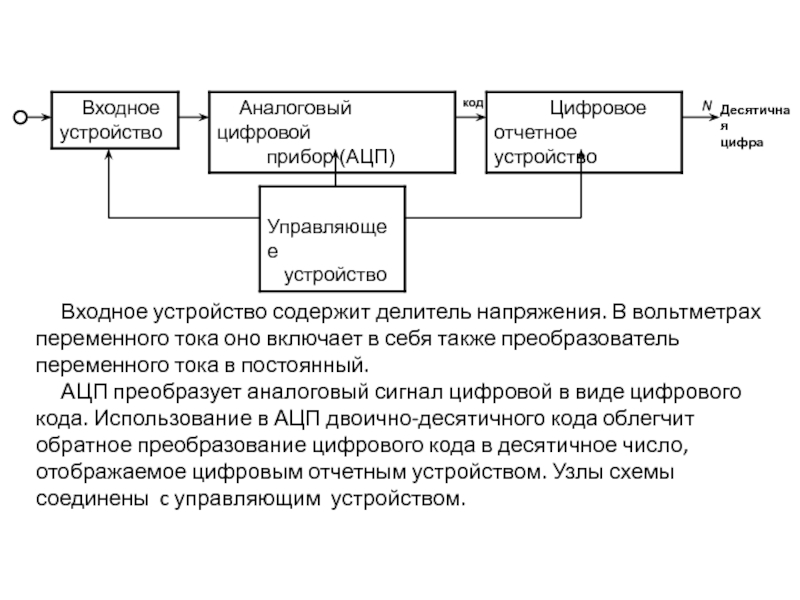

Слайд 8Десятичная
цифра
N
код
Входное устройство содержит делитель напряжения. В вольтметрах

переменного тока оно включает в себя также преобразователь переменного тока в постоянный.
АЦП преобразует аналоговый сигнал цифровой в виде цифрового кода. Использование в АЦП двоично-десятичного кода облегчит обратное преобразование цифрового кода в десятичное число, отображаемое цифровым отчетным устройством. Узлы схемы соединены c управляющим устройством.

Десятичная цифраNкод   Входное устройство содержит делитель напряжения. В вольтметрах переменного тока оно включает в себя

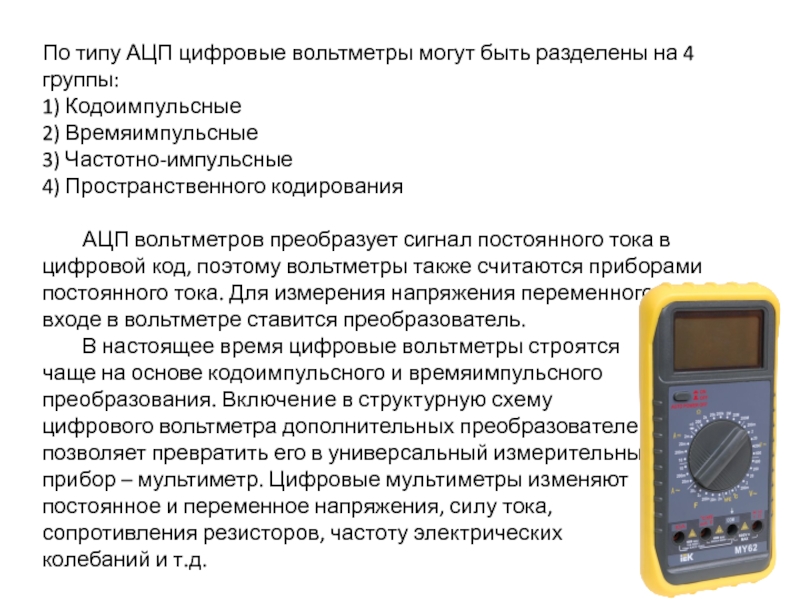

Слайд 10По типу АЦП цифровые вольтметры могут быть разделены на 4 группы:
1)

Кодоимпульсные 2) Времяимпульсные 3) Частотно-импульсные
4) Пространственного кодирования

АЦП вольтметров преобразует сигнал постоянного тока в цифровой код, поэтому вольтметры также считаются приборами постоянного тока. Для измерения напряжения переменного тока на входе в вольтметре ставится преобразователь.
В настоящее время цифровые вольтметры строятся
чаще на основе кодоимпульсного и времяимпульсного
преобразования. Включение в структурную схему
цифрового вольтметра дополнительных преобразователей
позволяет превратить его в универсальный измерительный
прибор – мультиметр. Цифровые мультиметры изменяют
постоянное и переменное напряжения, силу тока,
сопротивления резисторов, частоту электрических
колебаний и т.д.
По типу АЦП цифровые вольтметры могут быть разделены на 4 группы:1) Кодоимпульсные 2) Времяимпульсные 3) Частотно-импульсные4) Пространственного
