РАЗМЕТКА КАРАНДАШОМОсновные методы и правила
Слайд 1Савельев Михаил Александрович
Учитель трудового обучения
(Столярное дело)
ГС(К)ОУ "С(К)ОШ № 2 VIII вида
г.
Саратова.

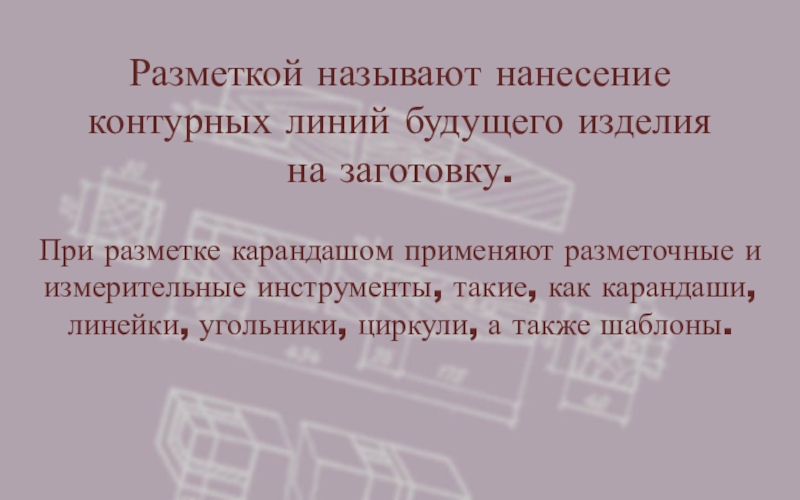

Слайд 3Разметкой называют нанесение контурных линий будущего изделия
на заготовку.
При разметке карандашом
применяют разметочные и измерительные инструменты, такие, как карандаши, линейки, угольники, циркули, а также шаблоны.

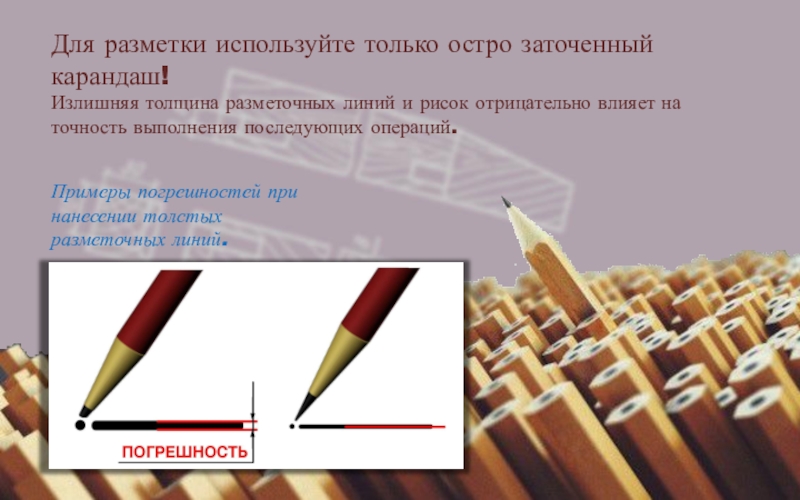

Слайд 4Для разметки используйте только остро заточенный карандаш!
Излишняя толщина разметочных линий
и рисок отрицательно влияет на точность выполнения последующих операций.
Примеры погрешностей при нанесении толстых разметочных линий.

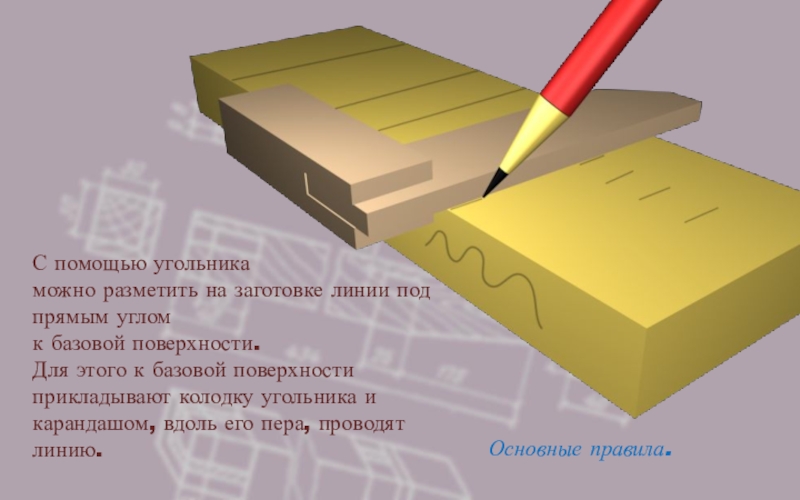

Слайд 5С помощью угольника можно разметить на заготовке линии под прямым углом
к базовой поверхности.
Для этого к базовой поверхности прикладывают колодку угольника и карандашом, вдоль его пера, проводят линию.
Основные правила.

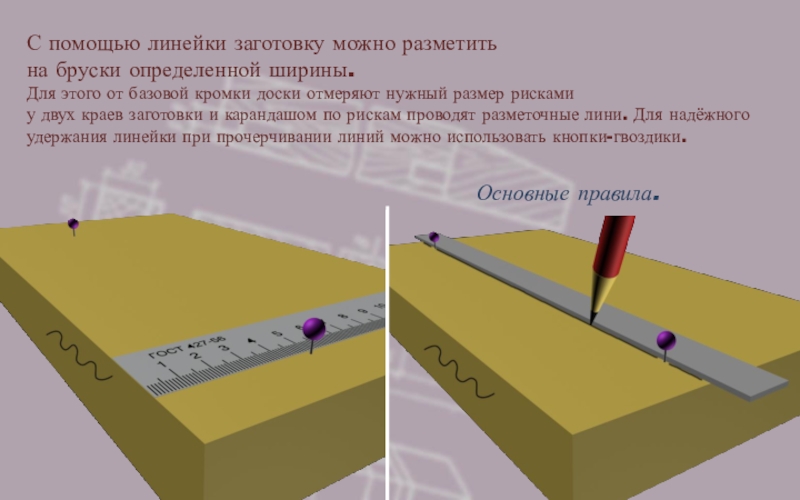

Слайд 6С помощью линейки заготовку можно разметить
на бруски определенной ширины.
Для этого
от базовой кромки доски отмеряют нужный размер рисками
у двух краев заготовки и карандашом по рискам проводят разметочные лини. Для надёжного удержания линейки при прочерчивании линий можно использовать кнопки-гвоздики.
Основные правила.

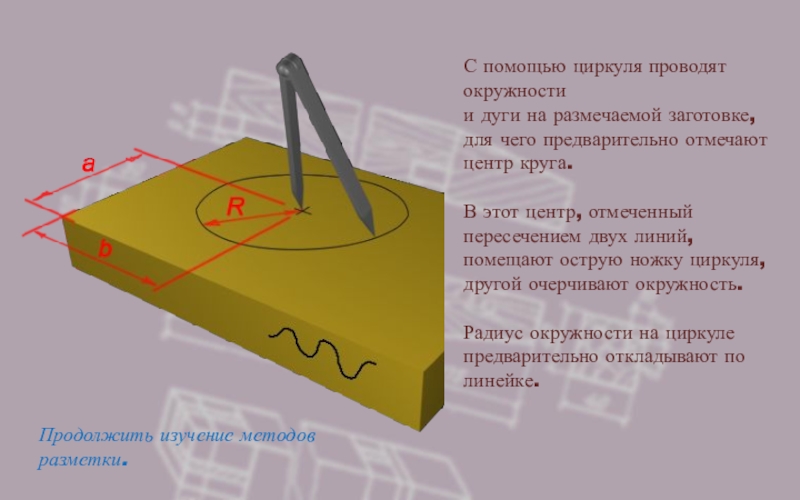

Слайд 7С помощью циркуля проводят окружности и дуги на размечаемой заготовке, для
чего предварительно отмечают центр круга.
В этот центр, отмеченный пересечением двух линий, помещают острую ножку циркуля, другой очерчивают окружность.
Радиус окружности на циркуле предварительно откладывают по линейке.
В этот центр, отмеченный пересечением двух линий, помещают острую ножку циркуля, другой очерчивают окружность.
Радиус окружности на циркуле предварительно откладывают по линейке.
Продолжить изучение методов разметки.

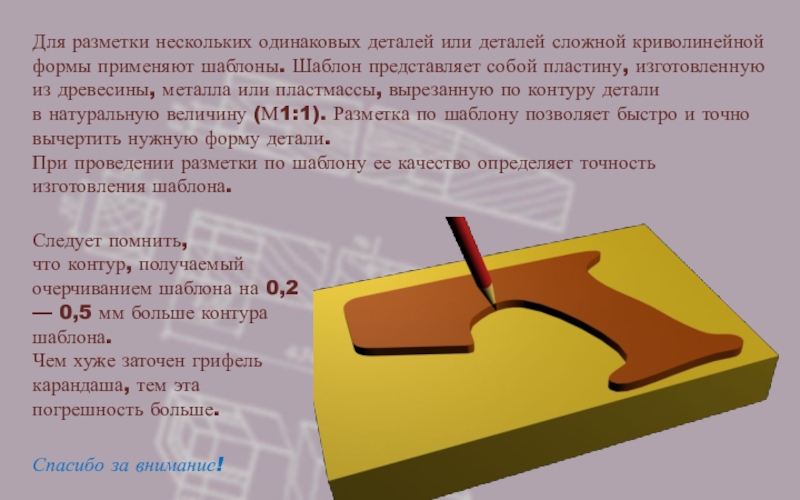

Слайд 8Для разметки нескольких одинаковых деталей или деталей сложной криволинейной формы применяют
шаблоны. Шаблон представляет собой пластину, изготовленную из древесины, металла или пластмассы, вырезанную по контуру детали
в натуральную величину (М1:1). Разметка по шаблону позволяет быстро и точно вычертить нужную форму детали.
При проведении разметки по шаблону ее качество определяет точность изготовления шаблона.
Следует помнить,
что контур, получаемый очерчиванием шаблона на 0,2 — 0,5 мм больше контура шаблона.
Чем хуже заточен грифель карандаша, тем эта погрешность больше.
Спасибо за внимание!

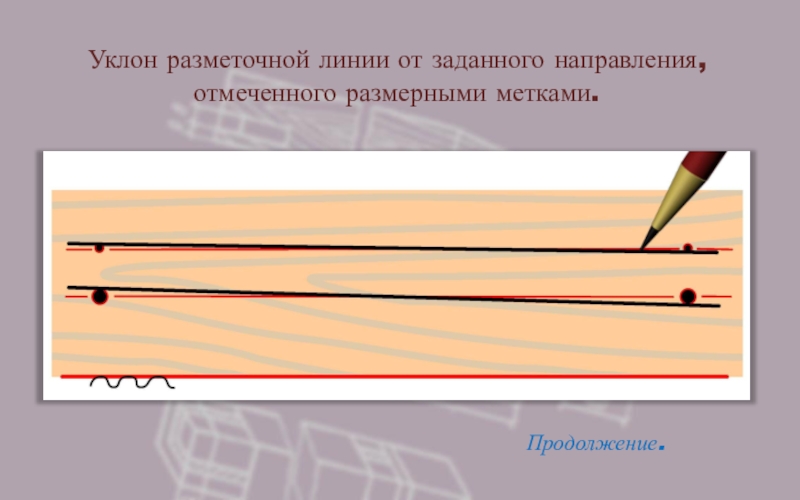

Слайд 9Уклон разметочной линии от заданного направления, отмеченного размерными метками.
Продолжение.

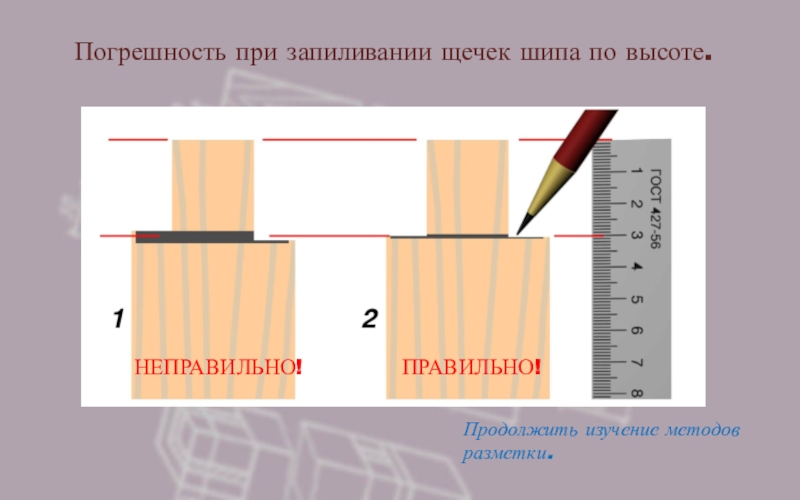

Слайд 10Погрешность при запиливании щечек шипа по высоте.
Продолжить изучение методов разметки.
НЕПРАВИЛЬНО!
ПРАВИЛЬНО!

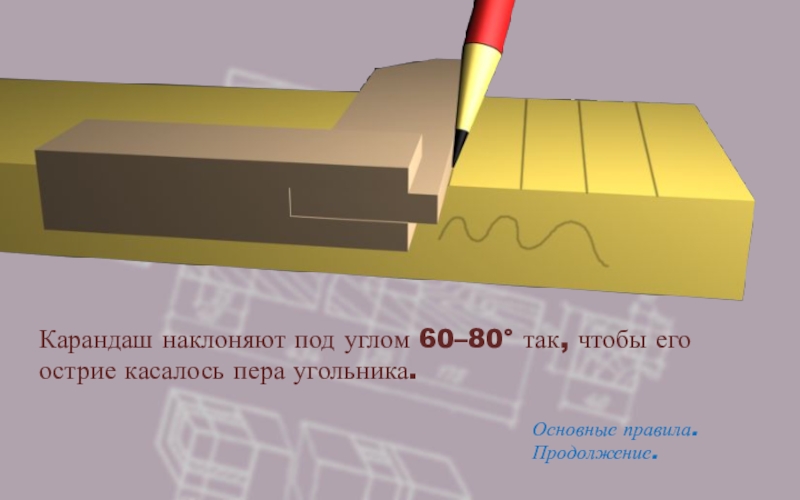

Слайд 11Карандаш наклоняют под углом 60–80° так, чтобы его острие касалось пера
угольника.
Основные правила. Продолжение.

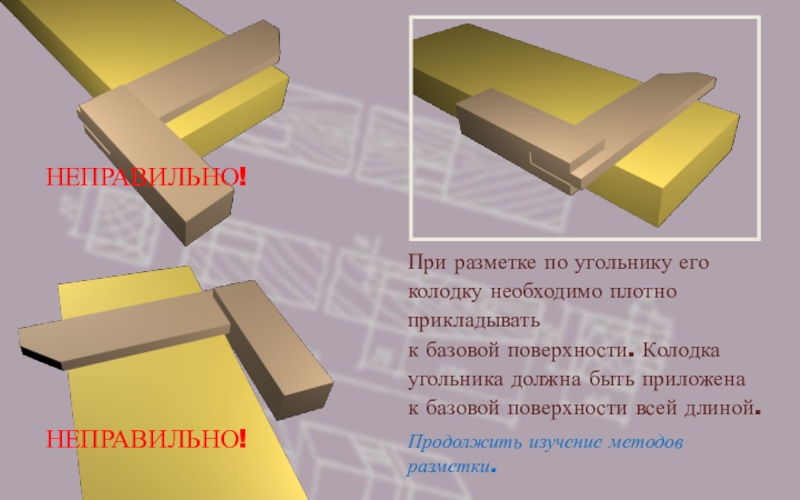

Слайд 12При разметке по угольнику его колодку необходимо плотно прикладывать к базовой
поверхности. Колодка угольника должна быть приложена к базовой поверхности всей длиной.
НЕПРАВИЛЬНО!
Продолжить изучение методов разметки.
НЕПРАВИЛЬНО!

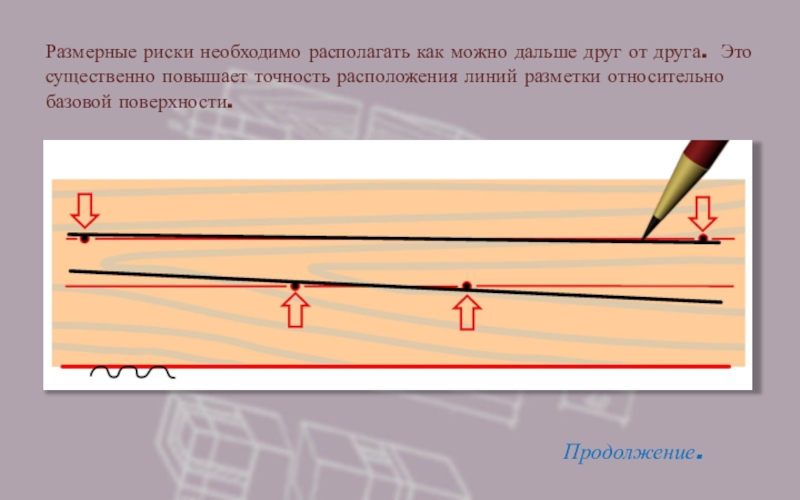

Слайд 13Размерные риски необходимо располагать как можно дальше друг от друга. Это
существенно повышает точность расположения линий разметки относительно базовой поверхности.
Продолжение.

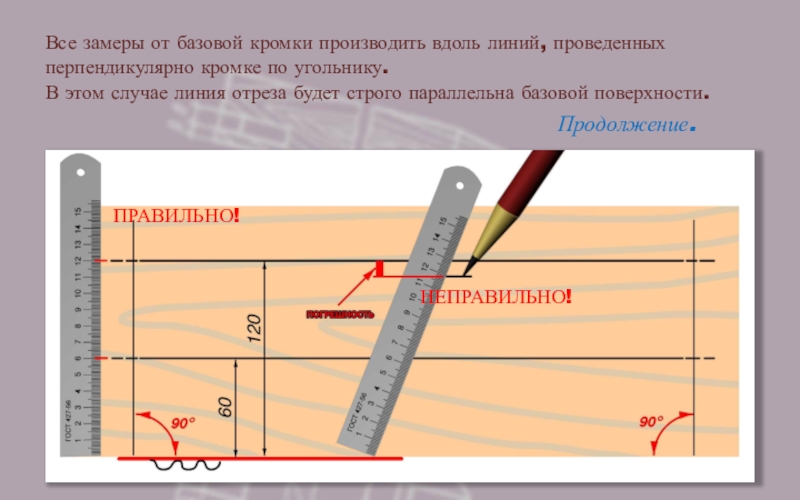

Слайд 14Все замеры от базовой кромки производить вдоль линий, проведенных перпендикулярно кромке
по угольнику.
В этом случае линия отреза будет строго параллельна базовой поверхности.
НЕПРАВИЛЬНО!
ПРАВИЛЬНО!
Продолжение.

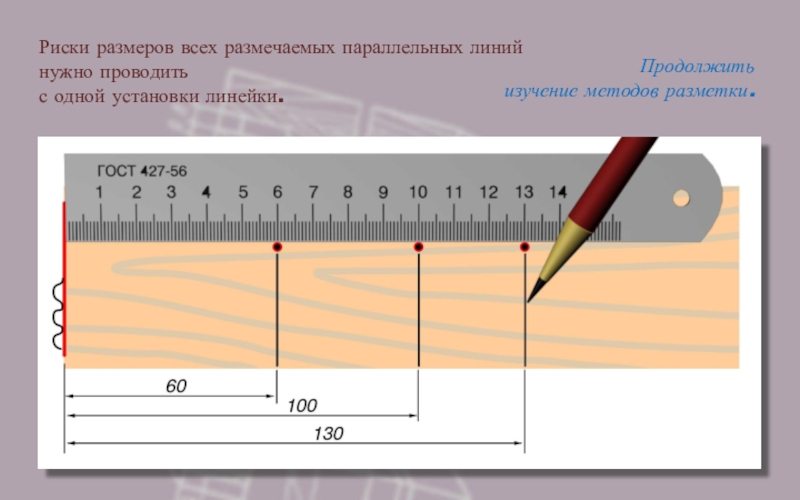

Слайд 15Риски размеров всех размечаемых параллельных линий нужно проводить с одной установки
линейки.
Продолжить
изучение методов разметки.

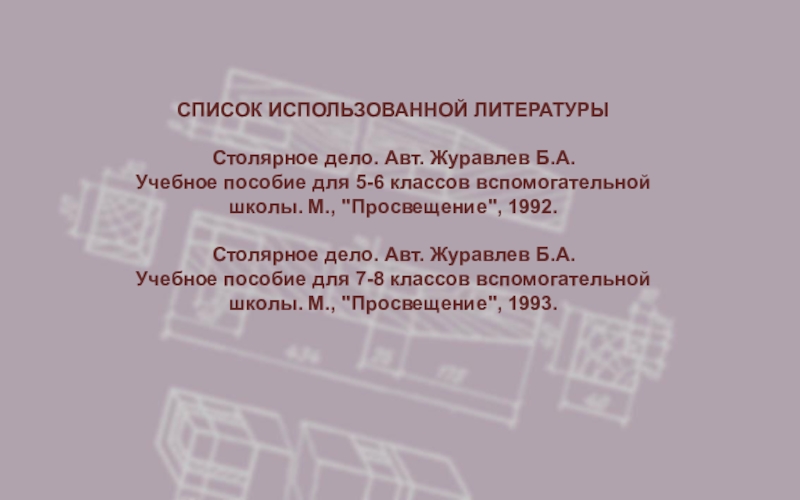

Слайд 16СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
Столярное дело. Авт. Журавлев Б.А.
Учебное пособие для 5-6
классов вспомогательной школы. М., "Просвещение", 1992.
Столярное дело. Авт. Журавлев Б.А. Учебное пособие для 7-8 классов вспомогательной школы. М., "Просвещение", 1993.
Столярное дело. Авт. Журавлев Б.А. Учебное пособие для 7-8 классов вспомогательной школы. М., "Просвещение", 1993.
