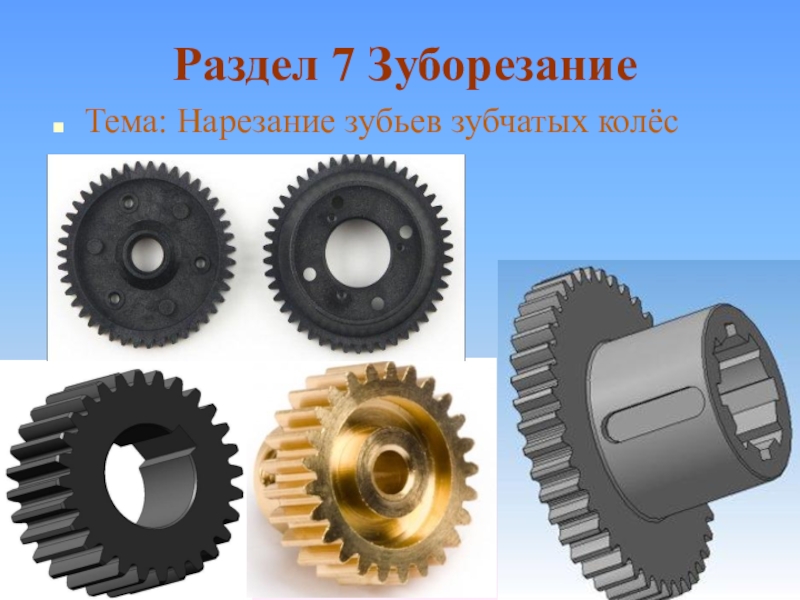

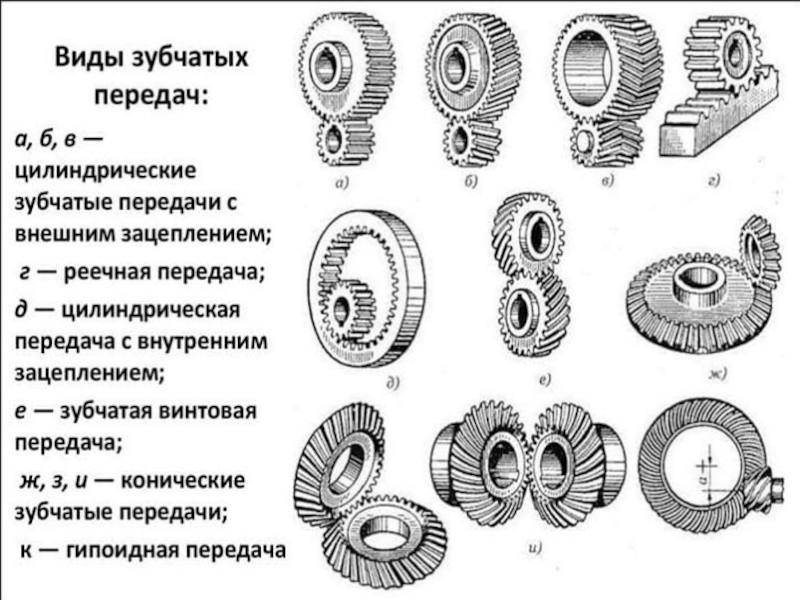

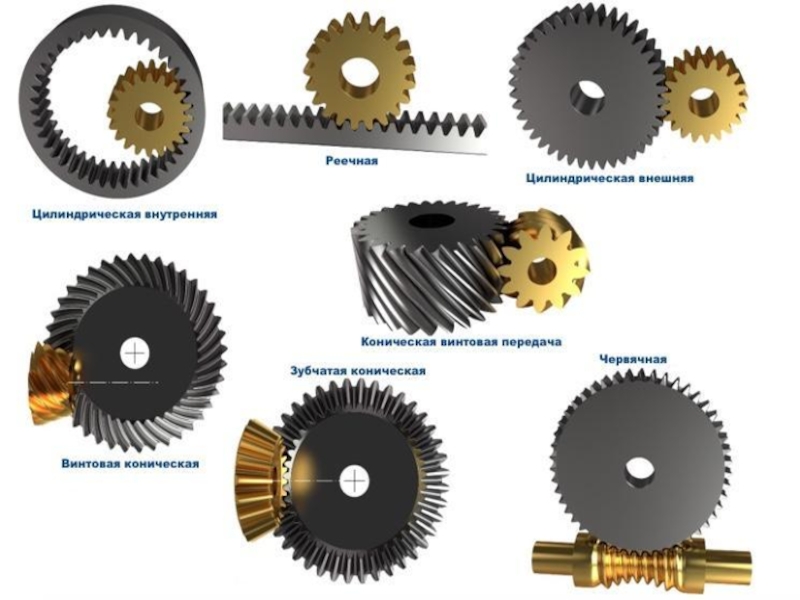

Презентация, доклад на тему способы обработки зубьев

обработки зубьев

зубчатых колёс

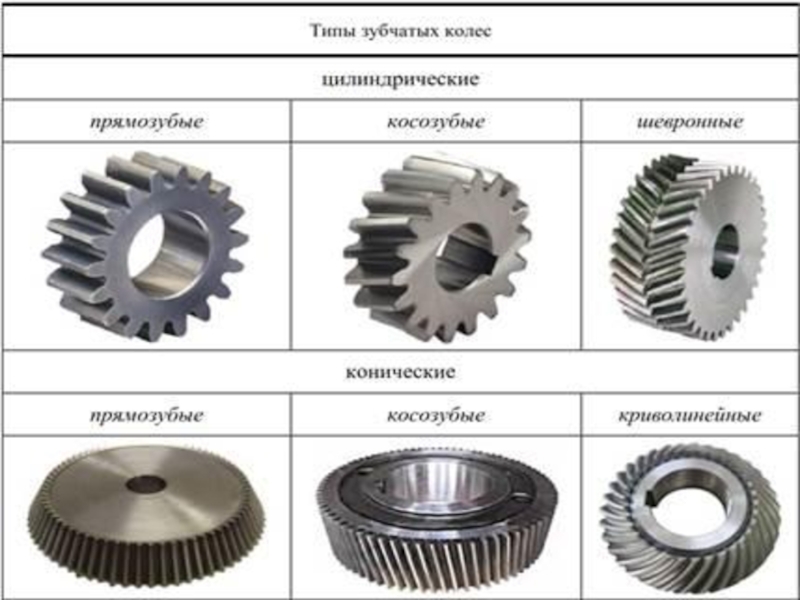

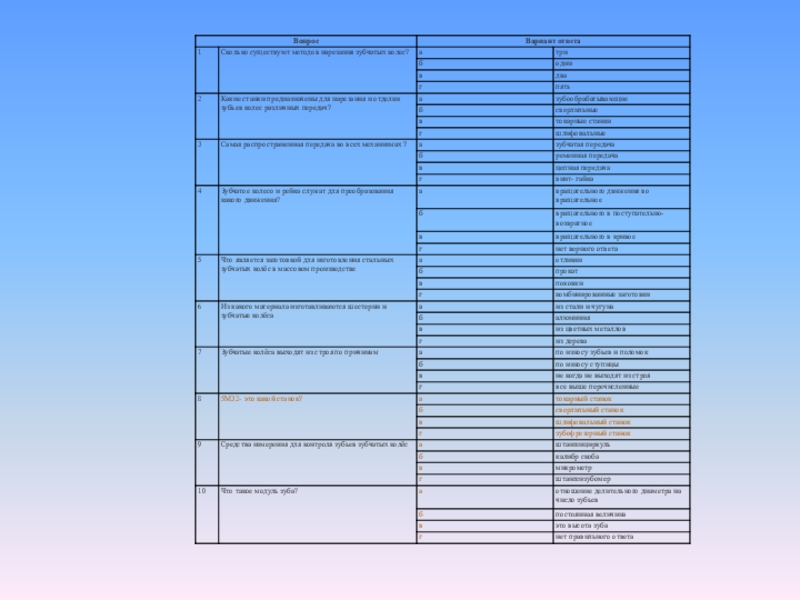

Внимательно прочитайте вопрос.
Впишите в карточку ответов выбранный вами ответ.
В каждом вопросе может быть только один правильный вариант ответа.

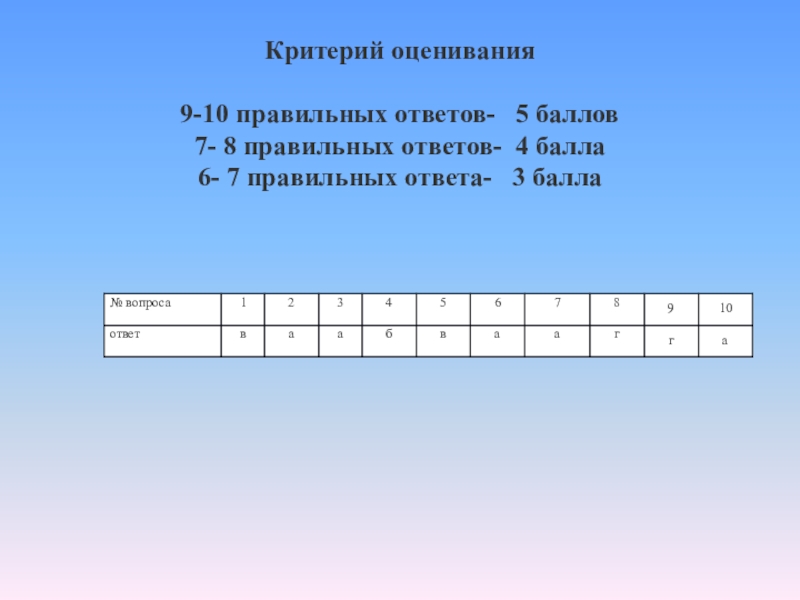

балла 6- 7 правильных ответа- 3 балла

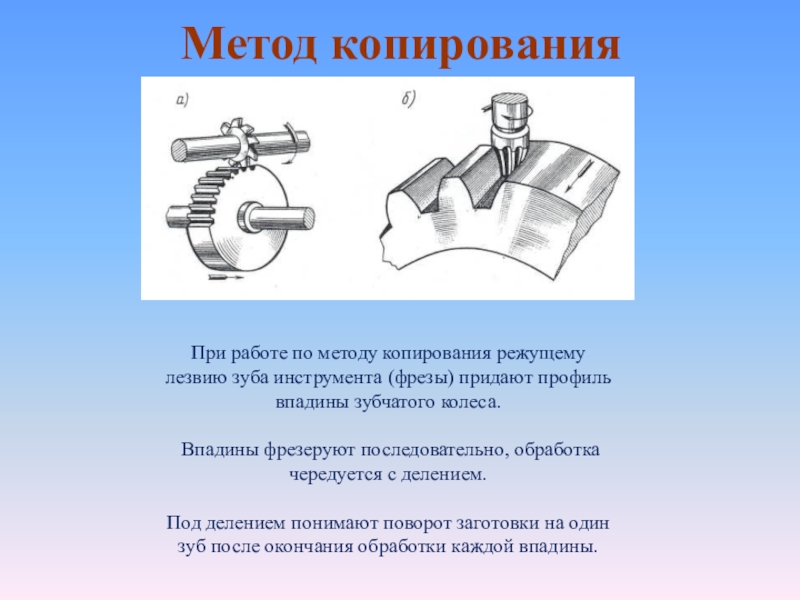

придают профиль впадины зубчатого колеса.

Впадины фрезеруют последовательно, обработка чередуется с делением.

Под делением понимают поворот заготовки на один зуб после окончания обработки каждой впадины.

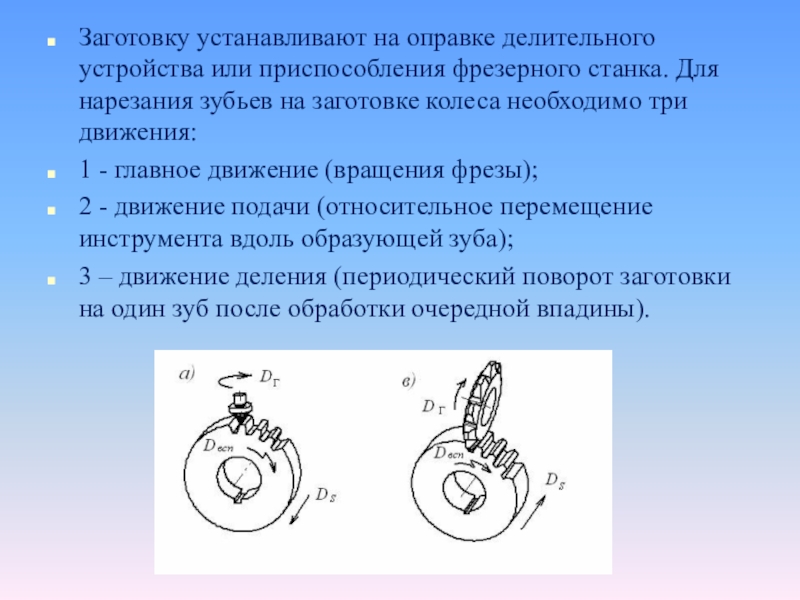

нарезания зубьев на заготовке колеса необходимо три движения:
1 - главное движение (вращения фрезы);
2 - движение подачи (относительное перемещение инструмента вдоль образующей зуба);
3 – движение деления (периодический поворот заготовки на один зуб после обработки очередной впадины).

фрезы, используемые в единичном производстве, зуборезные головки и протяжки, применяемые в массовом производстве.


Недостатки нарезания зубчатых колес по методу копирования дисковыми модульными фрезами следующие:
- небольшая точность обработки;
- низкая производительность;
- необходимость иметь наборы инструментов, состоящих из 8, 15 или 26 фрез для каждого модуля.

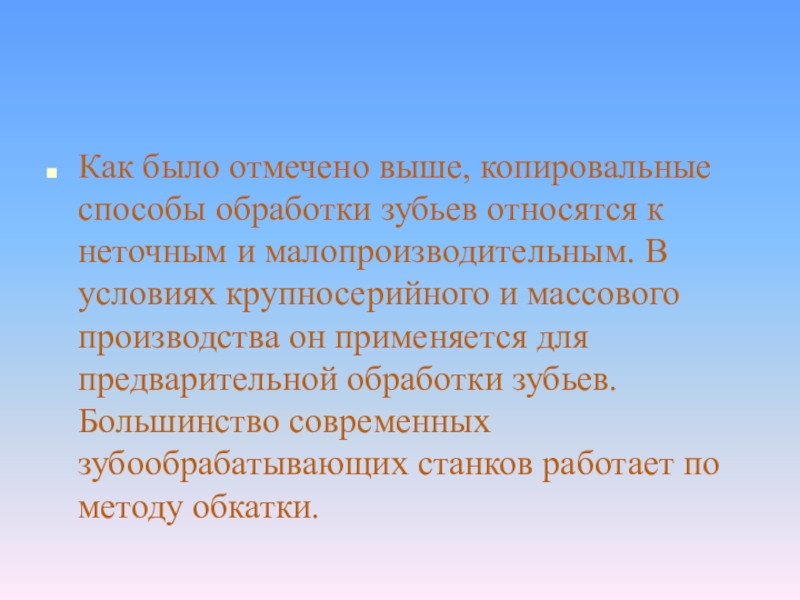

и малопроизводительным. В условиях крупносерийного и массового производства он применяется для предварительной обработки зубьев. Большинство современных зубообрабатывающих станков работает по методу обкатки.

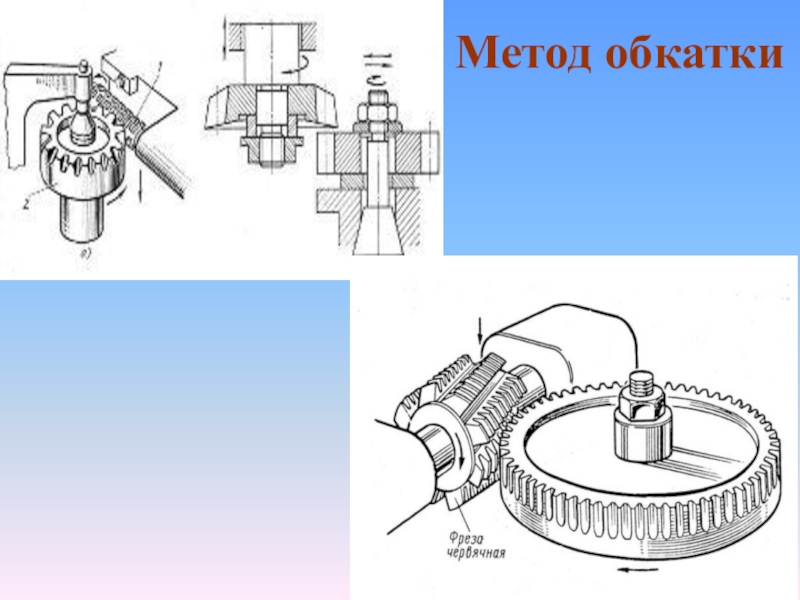

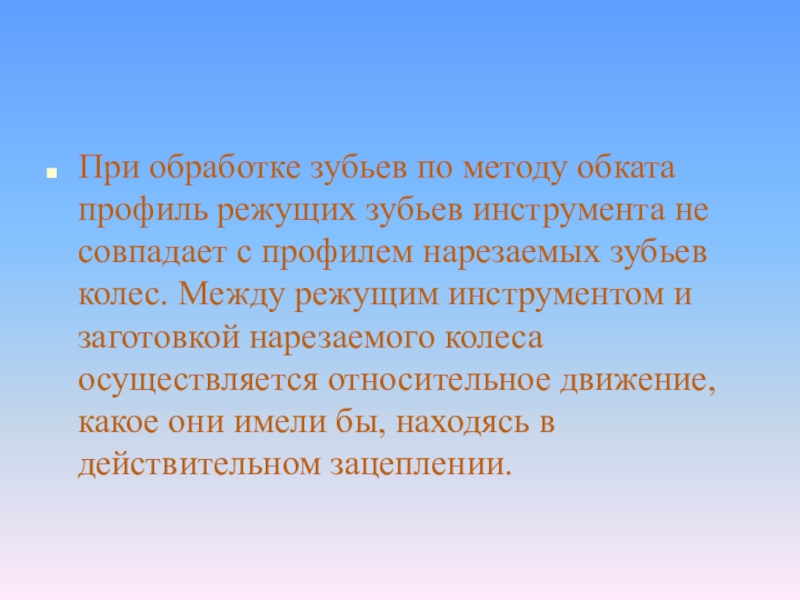

совпадает с профилем нарезаемых зубьев колес. Между режущим инструментом и заготовкой нарезаемого колеса осуществляется относительное движение, какое они имели бы, находясь в действительном зацеплении.

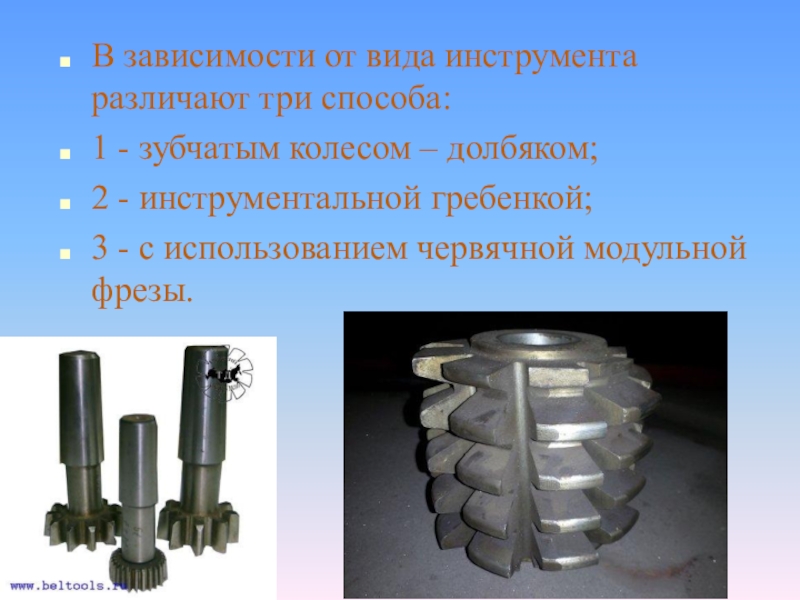

– долбяком;
2 - инструментальной гребенкой;
3 - с использованием червячной модульной фрезы.

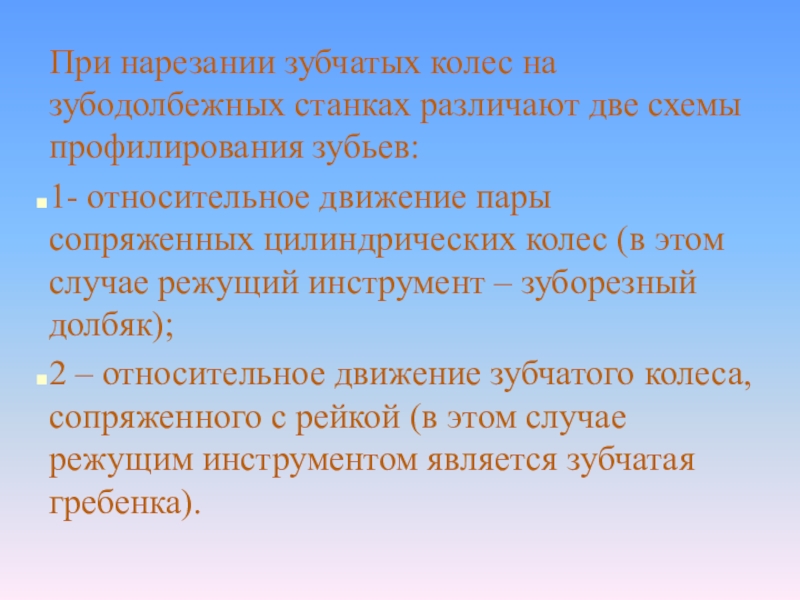

зубьев:
1- относительное движение пары сопряженных цилиндрических колес (в этом случае режущий инструмент – зуборезный долбяк);
2 – относительное движение зубчатого колеса, сопряженного с рейкой (в этом случае режущим инструментом является зубчатая гребенка).

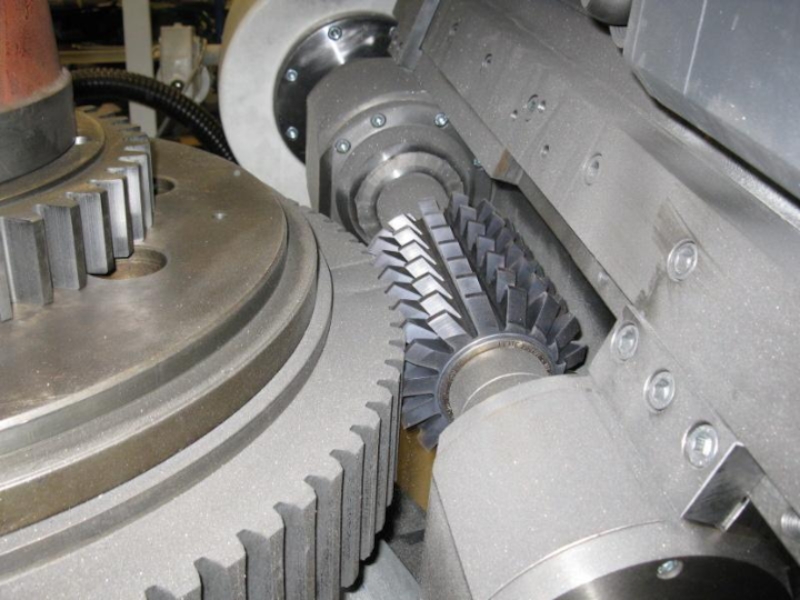

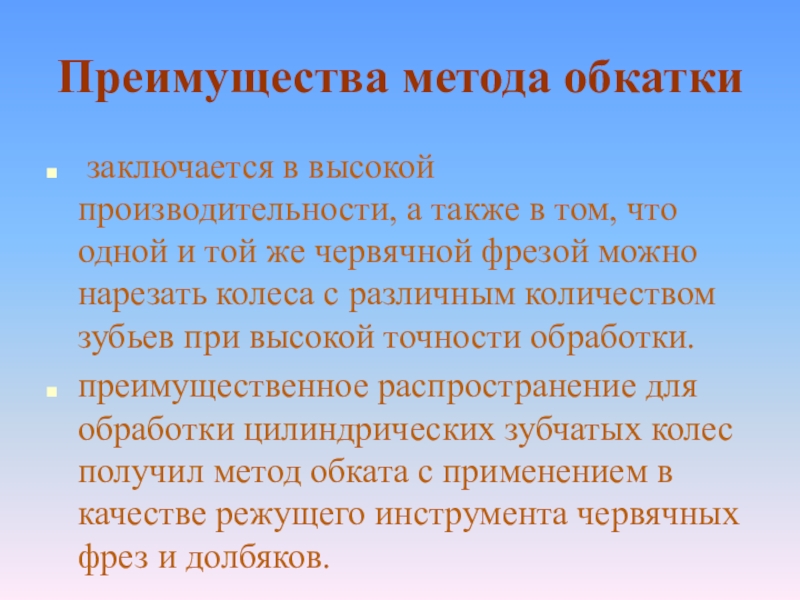

одной и той же червячной фрезой можно нарезать колеса с различным количеством зубьев при высокой точности обработки.
преимущественное распространение для обработки цилиндрических зубчатых колес получил метод обката с применением в качестве режущего инструмента червячных фрез и долбяков.

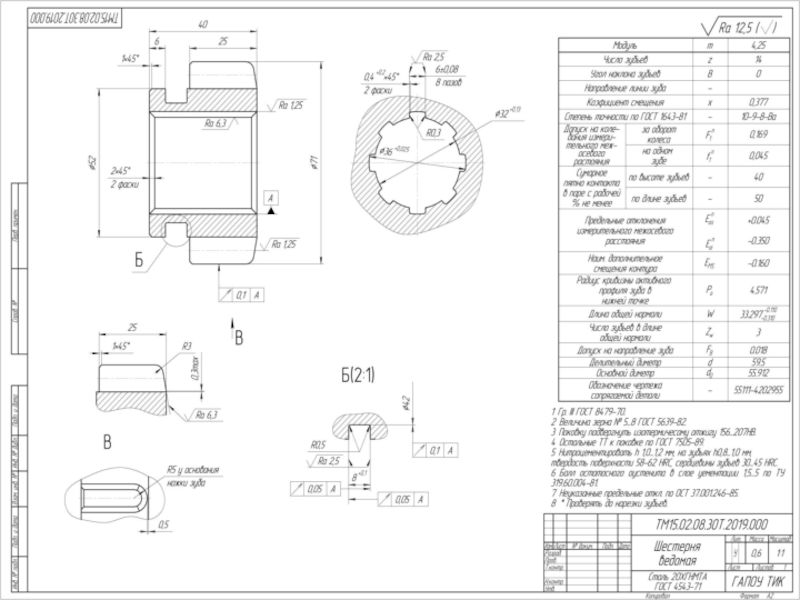

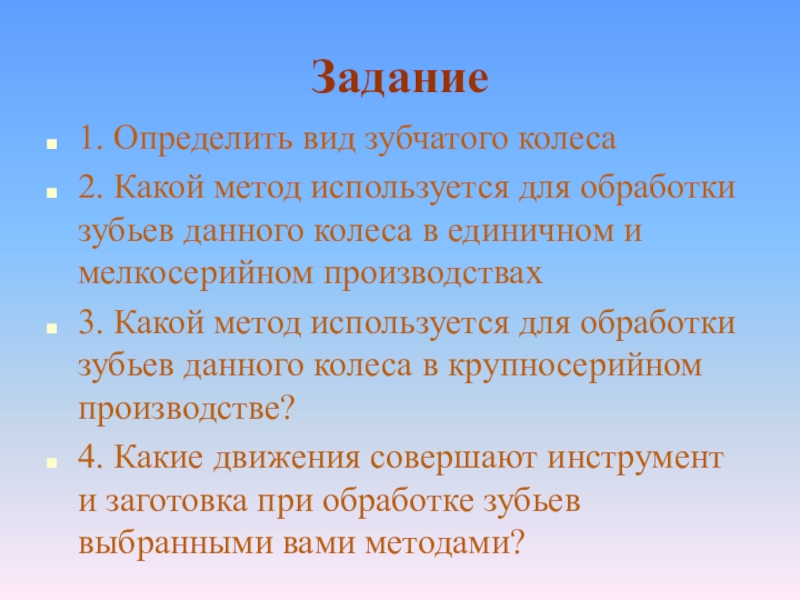

данного колеса в единичном и мелкосерийном производствах
3. Какой метод используется для обработки зубьев данного колеса в крупносерийном производстве?
4. Какие движения совершают инструмент и заготовка при обработке зубьев выбранными вами методами?
