Презентация, доклад на тему Состав шлаков и их классификация

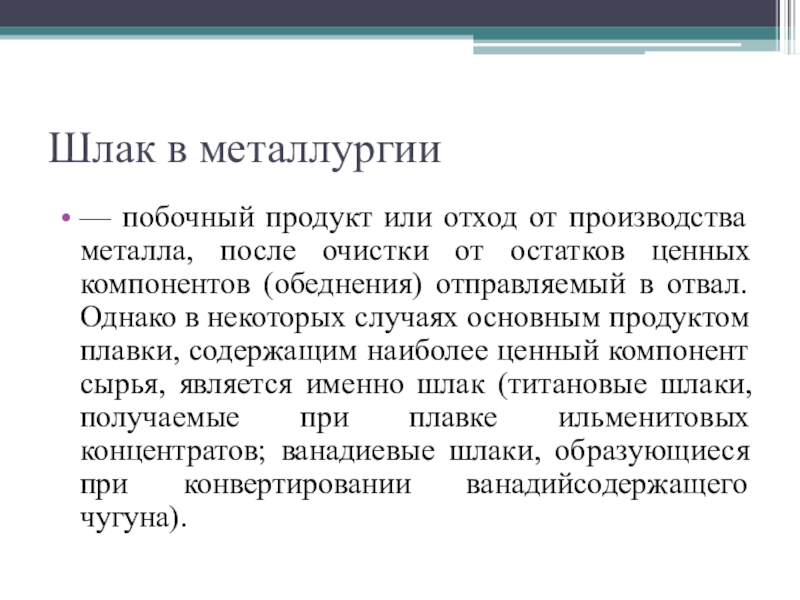

после очистки от остатков ценных компонентов (обеднения) отправляемый в отвал. Однако в некоторых случаях основным продуктом плавки, содержащим наиболее ценный компонент сырья, является именно шлак (титановые шлаки, получаемые при плавке ильменитовых концентратов; ванадиевые шлаки, образующиеся при конвертировании ванадийсодержащего чугуна).

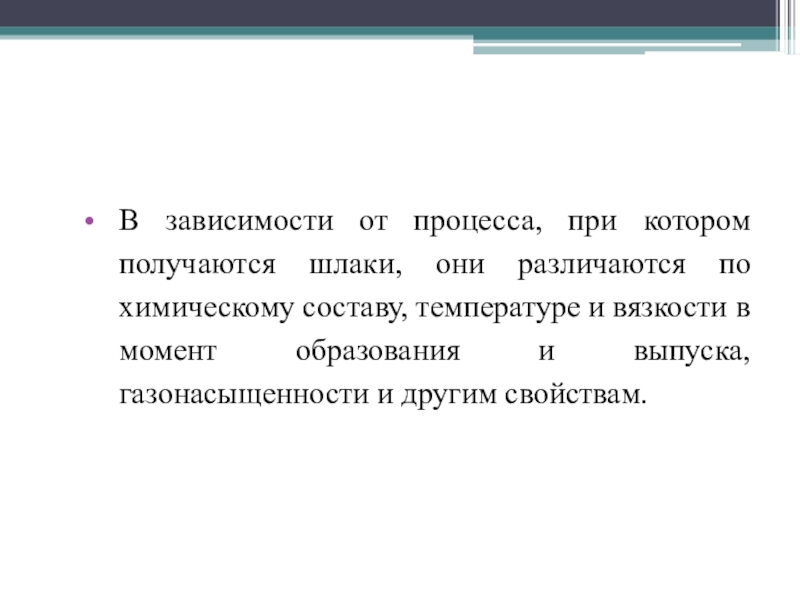

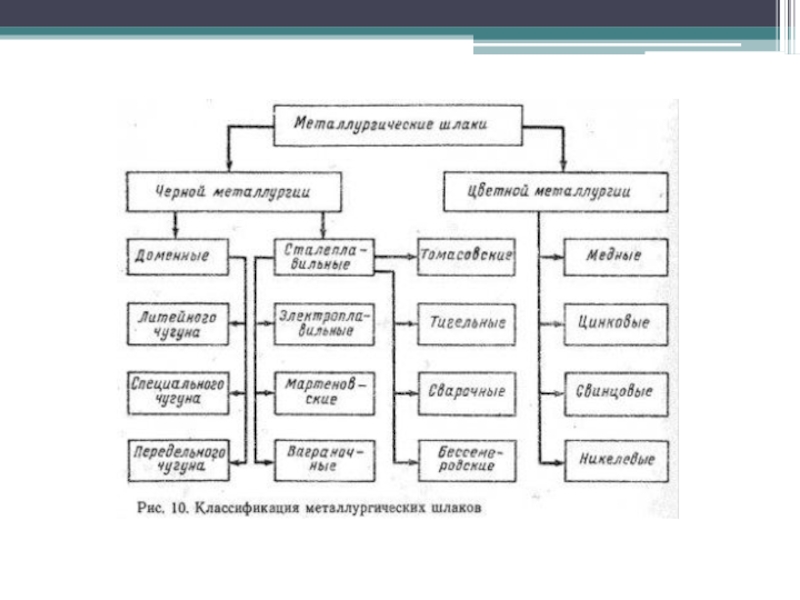

химическому составу, температуре и вязкости в момент образования и выпуска, газонасыщенности и другим свойствам.

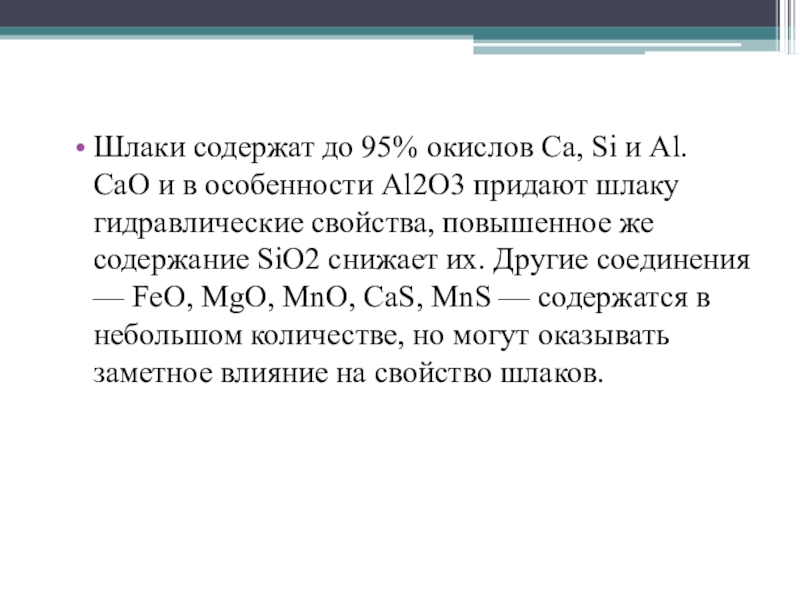

в особенности Al2O3 придают шлаку гидравлические свойства, повышенное же содержание SiO2 снижает их. Другие соединения — FeO, MgO, MnO, CaS, MnS — содержатся в небольшом количестве, но могут оказывать заметное влияние на свойство шлаков.

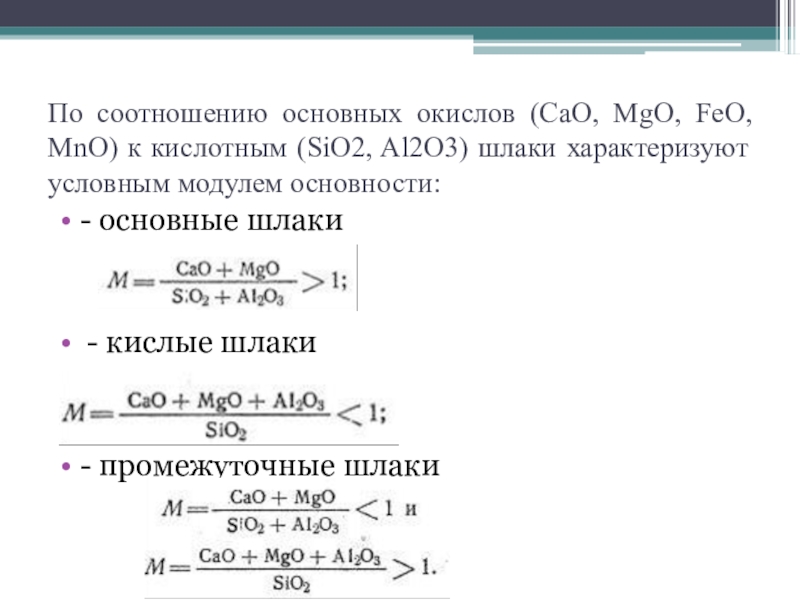

Al2O3) шлаки характеризуют условным модулем основности:

- основные шлаки


- кислые шлаки


- промежуточные шлаки

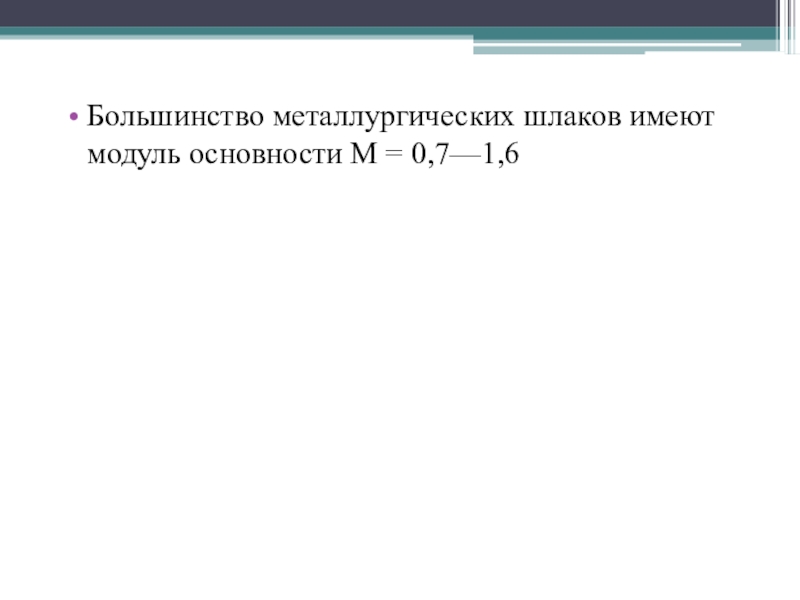

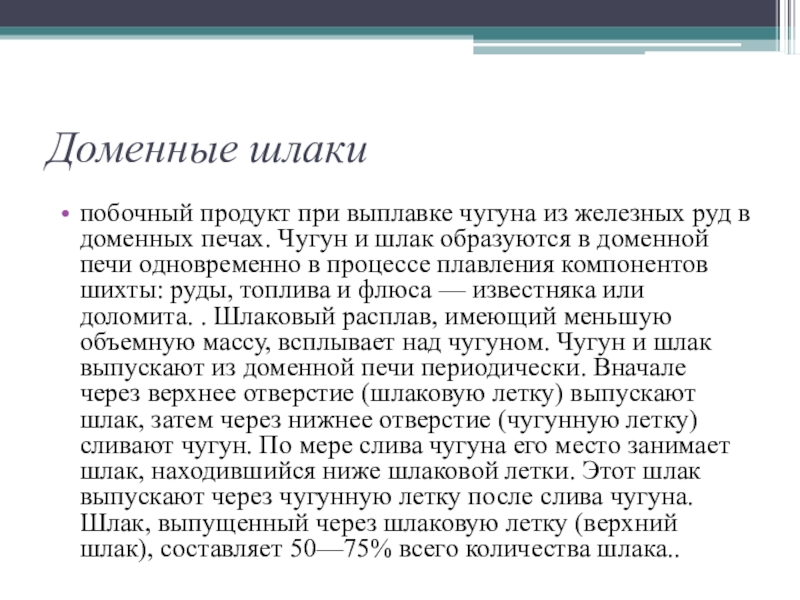

печах. Чугун и шлак образуются в доменной печи одновременно в процессе плавления компонентов шихты: руды, топлива и флюса — известняка или доломита. . Шлаковый расплав, имеющий меньшую объемную массу, всплывает над чугуном. Чугун и шлак выпускают из доменной печи периодически. Вначале через верхнее отверстие (шлаковую летку) выпускают шлак, затем через нижнее отверстие (чугунную летку) сливают чугун. По мере слива чугуна его место занимает шлак, находившийся ниже шлаковой летки. Этот шлак выпускают через чугунную летку после слива чугуна. Шлак, выпущенный через шлаковую летку (верхний шлак), составляет 50—75% всего количества шлака..

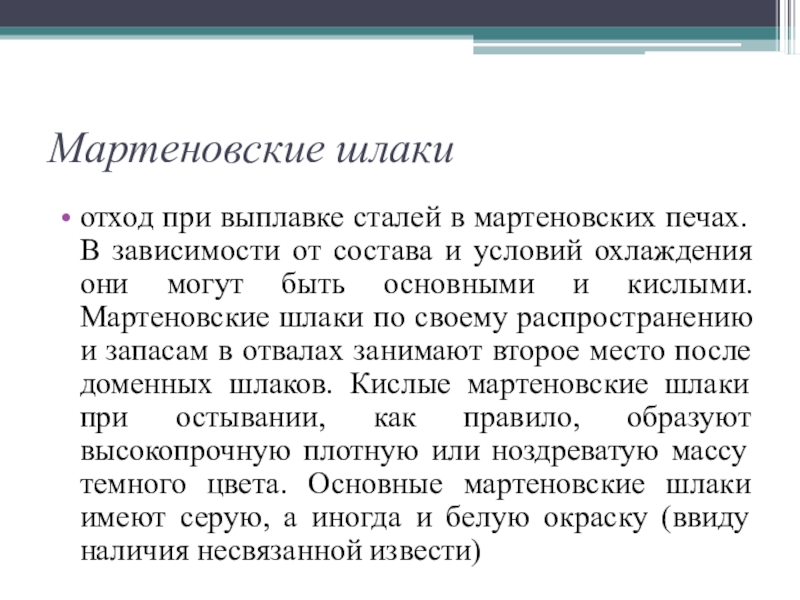

состава и условий охлаждения они могут быть основными и кислыми. Мартеновские шлаки по своему распространению и запасам в отвалах занимают второе место после доменных шлаков. Кислые мартеновские шлаки при остывании, как правило, образуют высокопрочную плотную или ноздреватую массу темного цвета. Основные мартеновские шлаки имеют серую, а иногда и белую окраску (ввиду наличия несвязанной извести)

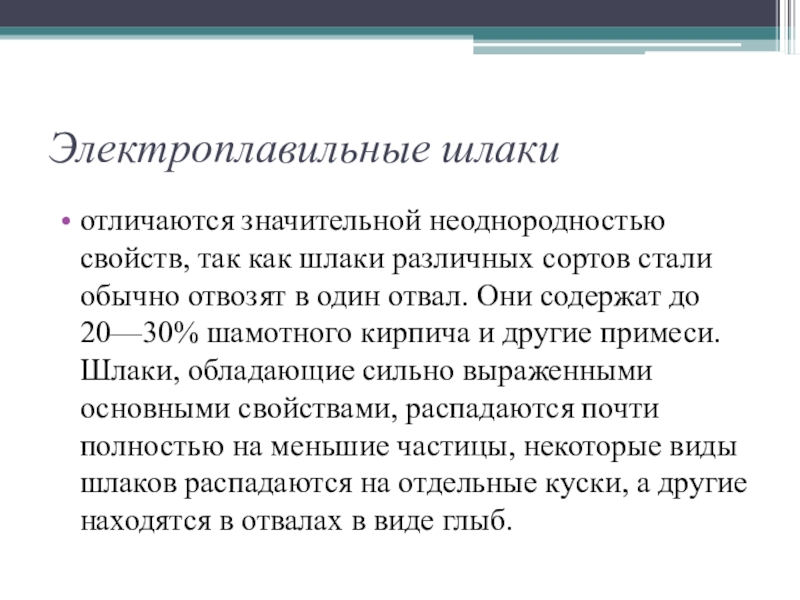

обычно отвозят в один отвал. Они содержат до 20—30% шамотного кирпича и другие примеси. Шлаки, обладающие сильно выраженными основными свойствами, распадаются почти полностью на меньшие частицы, некоторые виды шлаков распадаются на отдельные куски, а другие находятся в отвалах в виде глыб.

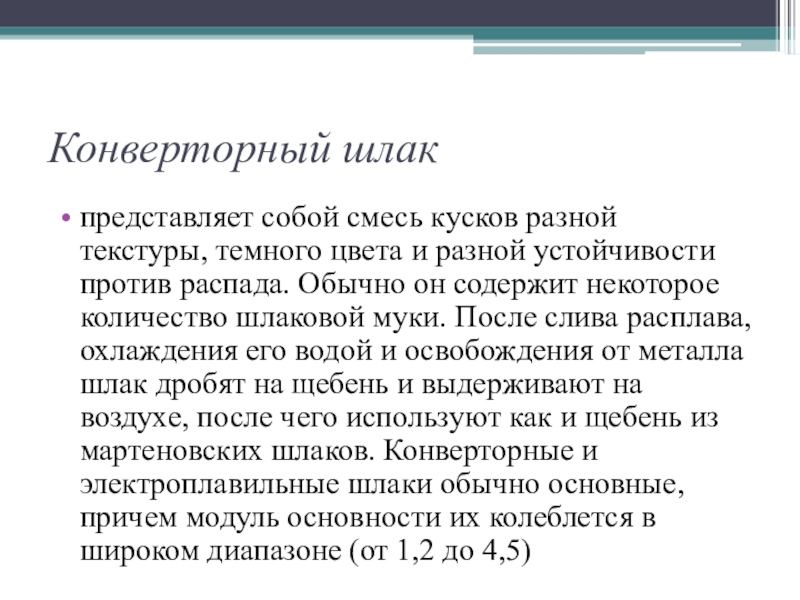

устойчивости против распада. Обычно он содержит некоторое количество шлаковой муки. После слива расплава, охлаждения его водой и освобождения от металла шлак дробят на щебень и выдерживают на воздухе, после чего используют как и щебень из мартеновских шлаков. Конверторные и электроплавильные шлаки обычно основные, причем модуль основности их колеблется в широком диапазоне (от 1,2 до 4,5)

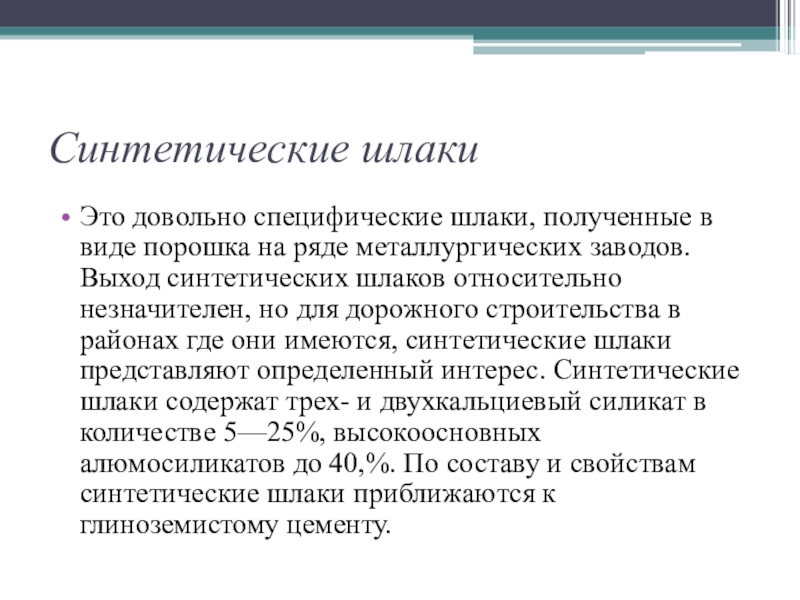

металлургических заводов. Выход синтетических шлаков относительно незначителен, но для дорожного строительства в районах где они имеются, синтетические шлаки представляют определенный интерес. Синтетические шлаки содержат трех- и двухкальциевый силикат в количестве 5—25%, высокоосновных алюмосиликатов до 40,%. По составу и свойствам синтетические шлаки приближаются к глиноземистому цементу.

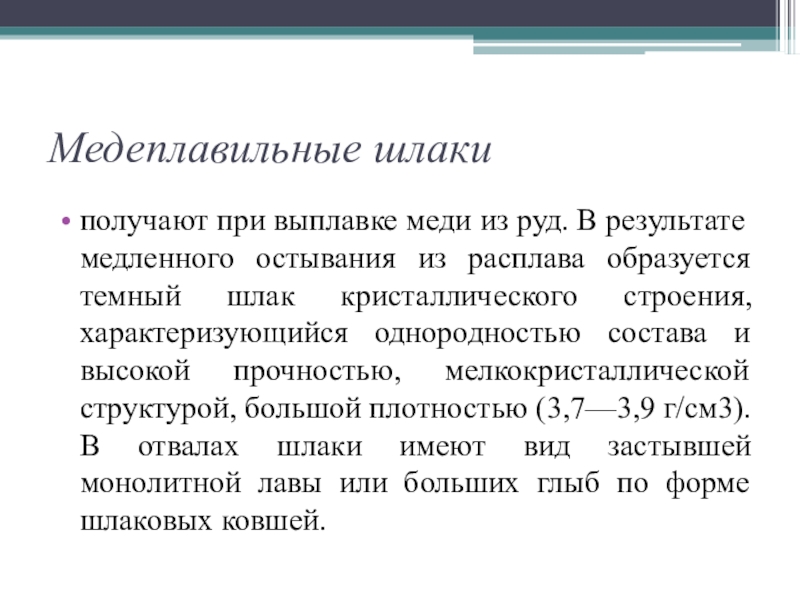

из расплава образуется темный шлак кристаллического строения, характеризующийся однородностью состава и высокой прочностью, мелкокристаллической структурой, большой плотностью (3,7—3,9 г/см3). В отвалах шлаки имеют вид застывшей монолитной лавы или больших глыб по форме шлаковых ковшей.

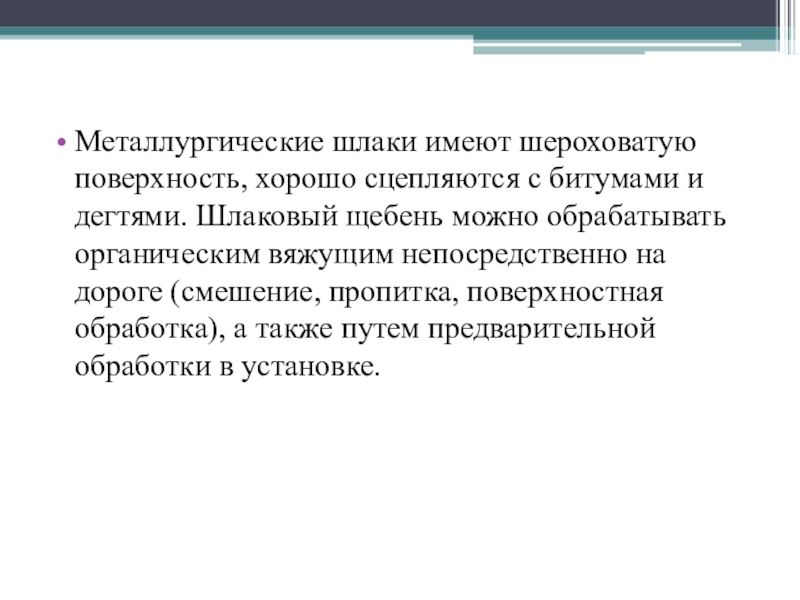

Шлаковый щебень можно обрабатывать органическим вяжущим непосредственно на дороге (смешение, пропитка, поверхностная обработка), а также путем предварительной обработки в установке.
