Презентация, доклад на тему СОПРОТИВЛЕНИЕ МАТЕРИАЛОВ. ОСНОВНЫЕ ПОНЯТИЯ, ГИПОТЕЗЫ, ДОПУЩЕНИЯ

ТРАНСПОРТА –
ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО БЮДЖЕТНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ОБРАЗОВАНИЯ
«ОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ»

ТАЙГА 2018

©ДЕМИДОВА Д.С.

ДЕФОРМИРУЕМОГО ТВЕРДОГО ТЕЛА, ИЗУЧАЮЩАЯ ОСНОВЫ МЕТОДОВ РАСЧЕТА НА ПРОЧНОСТЬ, ЖЕСТКОСТЬ И УСТОЙЧИВОСТЬ ЭЛЕМЕНТОВ КОНСТРУКЦИЙ, СООРУЖЕНИЙ И МАШИН С УЧЕТОМ ТРЕБОВАНИЙ ДОЛГОВЕЧНОСТИ И ЭКОНОМИЧНОСТИ

ОСНОВНЫЕ ЗАДАЧИ СВОДЯТСЯ:
– К УСТАНОВЛЕНИЮ ОПТИМАЛЬНЫХ РАЗМЕРОВ И ФОРМ ЭЛЕМЕНТОВ КОНСТРУКЦИЙ И ДЕТАЛЕЙ МАШИН;
– К ВЫБОРУ КОНСТРУКЦИОННЫХ МАТЕРИАЛОВ, ОБЕСПЕЧИВАЮЩИХ НАДЕЖНУЮ РАБОТУ КОНСТРУКЦИИ В ТЕЧЕНИЕ ЗАДАННОГО СРОКА В СООТВЕТСТВИИ С ТРЕБОВАНИЯМИ ДОЛГОВЕЧНОСТИ И С УЧЕТОМ РЕАЛЬНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ.

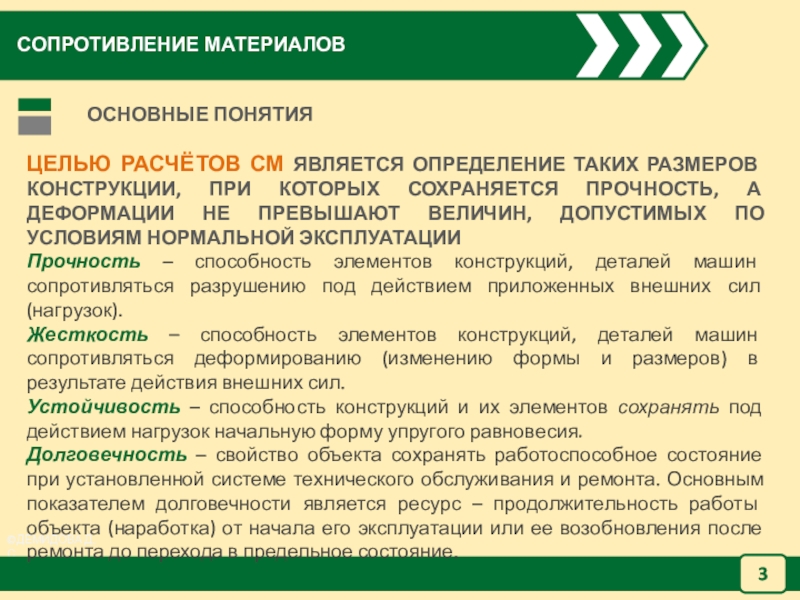

КОТОРЫХ СОХРАНЯЕТСЯ ПРОЧНОСТЬ, А ДЕФОРМАЦИИ НЕ ПРЕВЫШАЮТ ВЕЛИЧИН, ДОПУСТИМЫХ ПО УСЛОВИЯМ НОРМАЛЬНОЙ ЭКСПЛУАТАЦИИ
Прочность – способность элементов конструкций, деталей машин сопротивляться разрушению под действием приложенных внешних сил (нагрузок).
Жесткость – способность элементов конструкций, деталей машин сопротивляться деформированию (изменению формы и размеров) в результате действия внешних сил.
Устойчивость – способность конструкций и их элементов сохранять под действием нагрузок начальную форму упругого равновесия.
Долговечность – свойство объекта сохранять работоспособное состояние при установленной системе технического обслуживания и ремонта. Основным показателем долговечности является ресурс – продолжительность работы объекта (наработка) от начала его эксплуатации или ее возобновления после ремонта до перехода в предельное состояние.

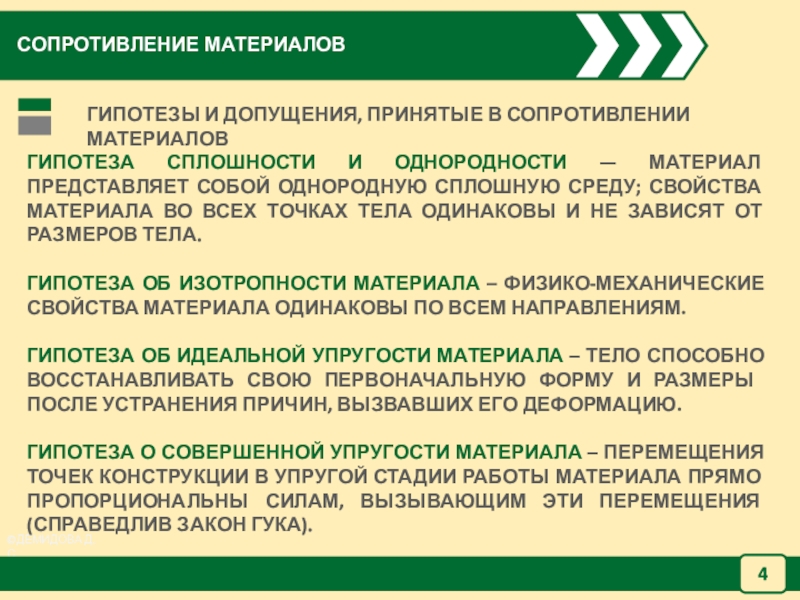

СПЛОШНУЮ СРЕДУ; СВОЙСТВА МАТЕРИАЛА ВО ВСЕХ ТОЧКАХ ТЕЛА ОДИНАКОВЫ И НЕ ЗАВИСЯТ ОТ РАЗМЕРОВ ТЕЛА.

ГИПОТЕЗА ОБ ИЗОТРОПНОСТИ МАТЕРИАЛА – ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА МАТЕРИАЛА ОДИНАКОВЫ ПО ВСЕМ НАПРАВЛЕНИЯМ.

ГИПОТЕЗА ОБ ИДЕАЛЬНОЙ УПРУГОСТИ МАТЕРИАЛА – ТЕЛО СПОСОБНО ВОССТАНАВЛИВАТЬ СВОЮ ПЕРВОНАЧАЛЬНУЮ ФОРМУ И РАЗМЕРЫ ПОСЛЕ УСТРАНЕНИЯ ПРИЧИН, ВЫЗВАВШИХ ЕГО ДЕФОРМАЦИЮ.

ГИПОТЕЗА О СОВЕРШЕННОЙ УПРУГОСТИ МАТЕРИАЛА – ПЕРЕМЕЩЕНИЯ ТОЧЕК КОНСТРУКЦИИ В УПРУГОЙ СТАДИИ РАБОТЫ МАТЕРИАЛА ПРЯМО ПРОПОРЦИОНАЛЬНЫ СИЛАМ, ВЫЗЫВАЮЩИМ ЭТИ ПЕРЕМЕЩЕНИЯ (СПРАВЕДЛИВ ЗАКОН ГУКА).

И НОРМАЛЬНЫЕ К ОСИ СТЕРЖНЯ ДО ПРИЛОЖЕНИЯ К НЕМУ НАГРУЗКИ, ОСТАЮТСЯ ПЛОСКИМИ И НОРМАЛЬНЫМИ К ЕГО ОСИ В ДЕФОРМИРОВАННОМ СОСТОЯНИИ; ПРИ ИЗГИБЕ СЕЧЕНИЯ ПОВОРАЧИВАЮТСЯ НЕ ИСКРИВЛЯЯСЬ.

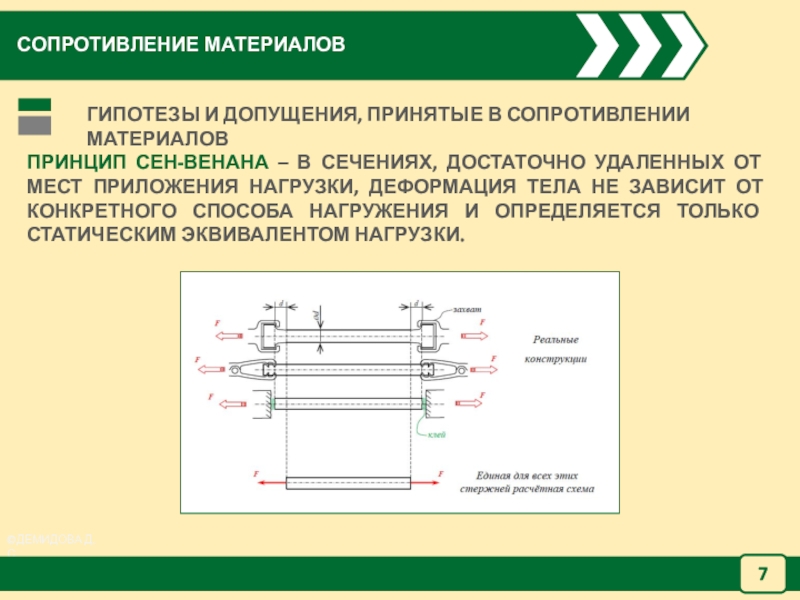

ПРИЛОЖЕНИЯ НАГРУЗКИ, ДЕФОРМАЦИЯ ТЕЛА НЕ ЗАВИСИТ ОТ КОНКРЕТНОГО СПОСОБА НАГРУЖЕНИЯ И ОПРЕДЕЛЯЕТСЯ ТОЛЬКО СТАТИЧЕСКИМ ЭКВИВАЛЕНТОМ НАГРУЗКИ.

ПРИЛОЖЕНИЯ НАГРУЗКИ, ДЕФОРМАЦИЯ ТЕЛА НЕ ЗАВИСИТ ОТ КОНКРЕТНОГО СПОСОБА НАГРУЖЕНИЯ И ОПРЕДЕЛЯЕТСЯ ТОЛЬКО СТАТИЧЕСКИМ ЭКВИВАЛЕНТОМ НАГРУЗКИ.

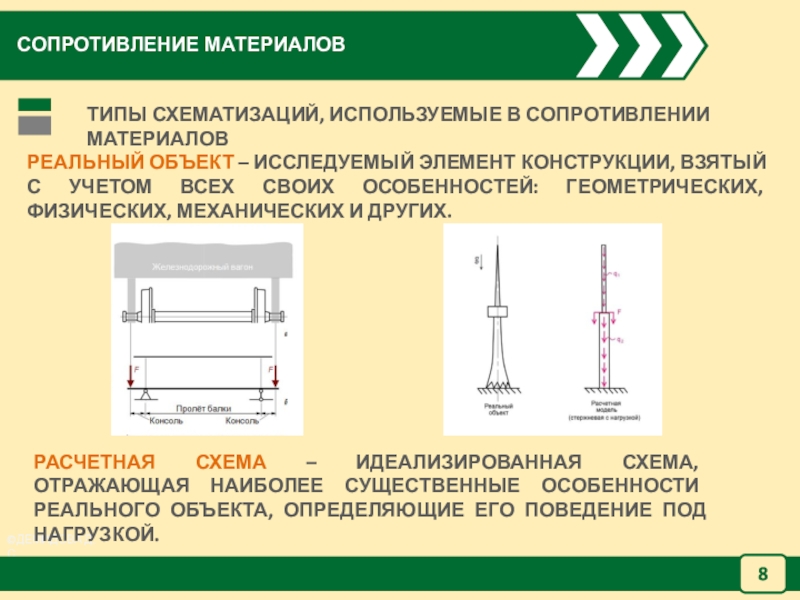

ВСЕХ СВОИХ ОСОБЕННОСТЕЙ: ГЕОМЕТРИЧЕСКИХ, ФИЗИЧЕСКИХ, МЕХАНИЧЕСКИХ И ДРУГИХ.

РАСЧЕТНАЯ СХЕМА – ИДЕАЛИЗИРОВАННАЯ СХЕМА, ОТРАЖАЮЩАЯ НАИБОЛЕЕ СУЩЕСТВЕННЫЕ ОСОБЕННОСТИ РЕАЛЬНОГО ОБЪЕКТА, ОПРЕДЕЛЯЮЩИЕ ЕГО ПОВЕДЕНИЕ ПОД НАГРУЗКОЙ.

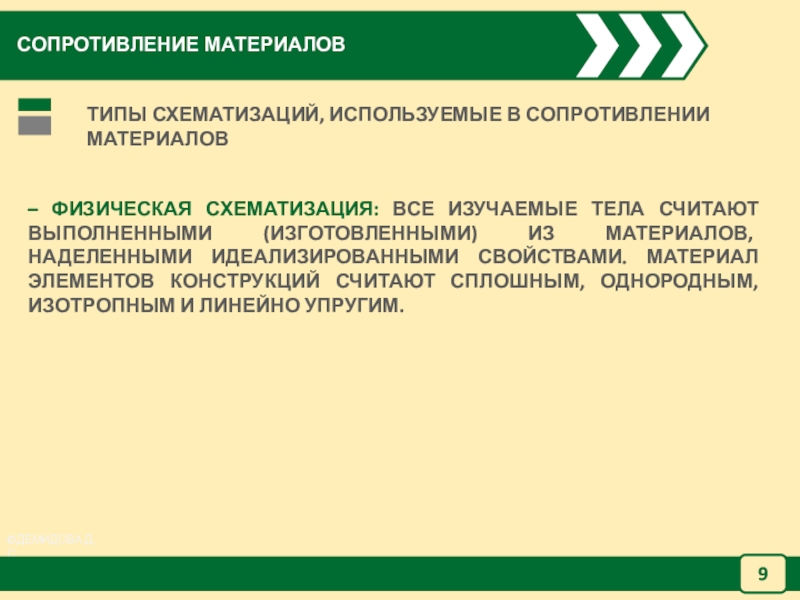

ИЗ МАТЕРИАЛОВ, НАДЕЛЕННЫМИ ИДЕАЛИЗИРОВАННЫМИ СВОЙСТВАМИ. МАТЕРИАЛ ЭЛЕМЕНТОВ КОНСТРУКЦИЙ СЧИТАЮТ СПЛОШНЫМ, ОДНОРОДНЫМ, ИЗОТРОПНЫМ И ЛИНЕЙНО УПРУГИМ.

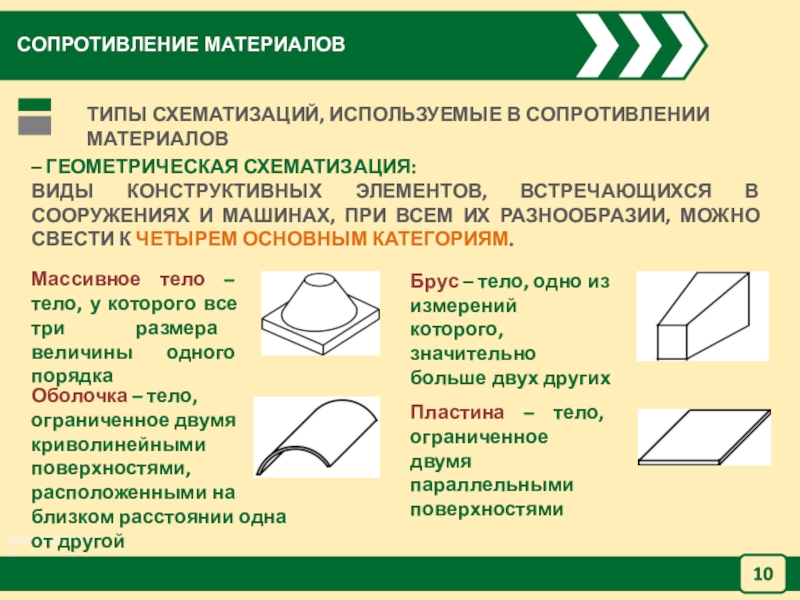

МАШИНАХ, ПРИ ВСЕМ ИХ РАЗНООБРАЗИИ, МОЖНО СВЕСТИ К ЧЕТЫРЕМ ОСНОВНЫМ КАТЕГОРИЯМ.

Массивное тело – тело, у которого все три размера величины одного порядка

Брус – тело, одно из измерений которого, значительно больше двух других

Пластина – тело, ограниченное двумя параллельными поверхностями

Оболочка – тело, ограниченное двумя криволинейными поверхностями, расположенными на близком расстоянии одна от другой

ВНЕШНИЕ НАГРУЗКИ СТРЕМЯТСЯ ВЫЗВАТЬ ДЕФОРМАЦИЮ ТЕЛА, А ВНУТРЕННИЕ УСИЛИЯ СТРЕМЯТСЯ СОХРАНИТЬ ТЕЛО КАК ЕДИНОЕ ЦЕЛОЕ.

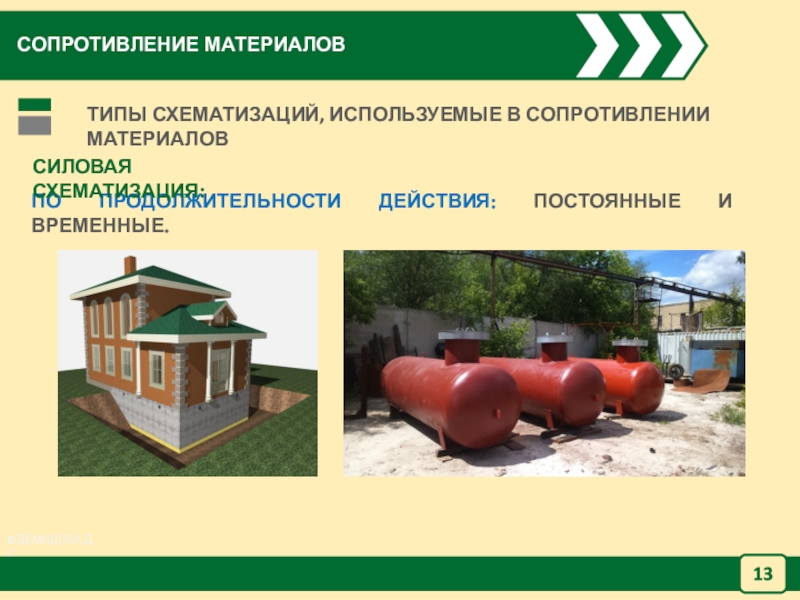

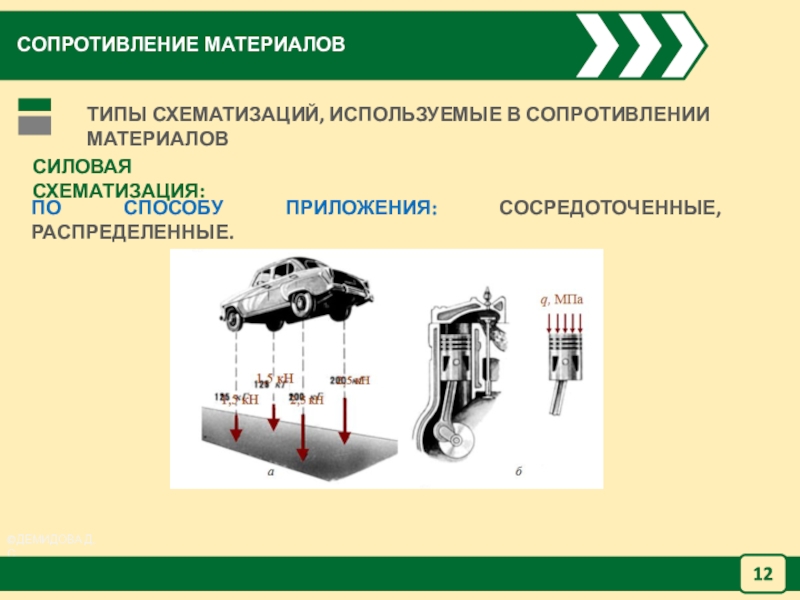

КЛАССИФИКАЦИЯ ВНЕШНИХ НАГРУЗОК ПРОИЗВОДИТСЯ ПО ТРЕМ ПРИЗНАКАМ:
СПОСОБУ ПРИЛОЖЕНИЯ, ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ, ХАРАКТЕРУ ИЗМЕНЕНИЯ.

СХЕМАТИЗАЦИЯ:

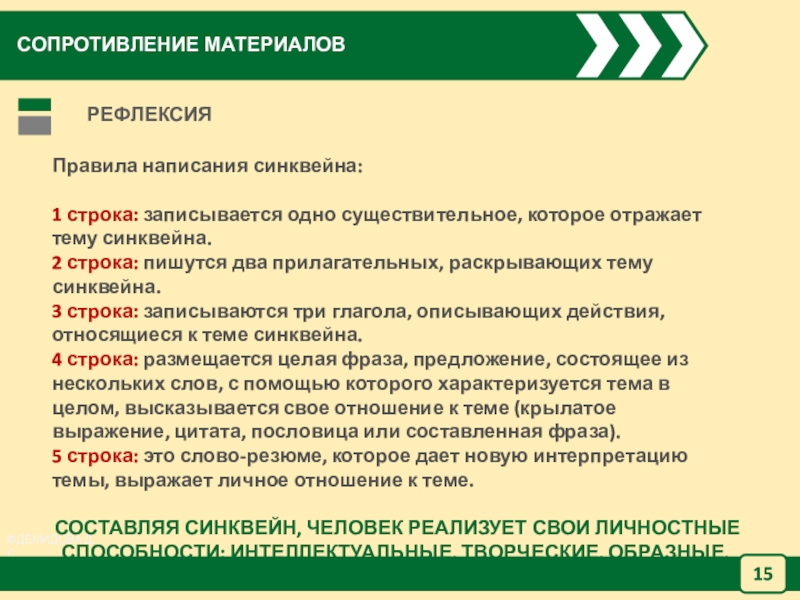

тему синквейна. 2 строка: пишутся два прилагательных, раскрывающих тему синквейна. 3 строка: записываются три глагола, описывающих действия, относящиеся к теме синквейна. 4 строка: размещается целая фраза, предложение, состоящее из нескольких слов, с помощью которого характеризуется тема в целом, высказывается свое отношение к теме (крылатое выражение, цитата, пословица или составленная фраза). 5 строка: это слово-резюме, которое дает новую интерпретацию темы, выражает личное отношение к теме.
