Принципиальные электрические схемы унифицированных преобразователей.

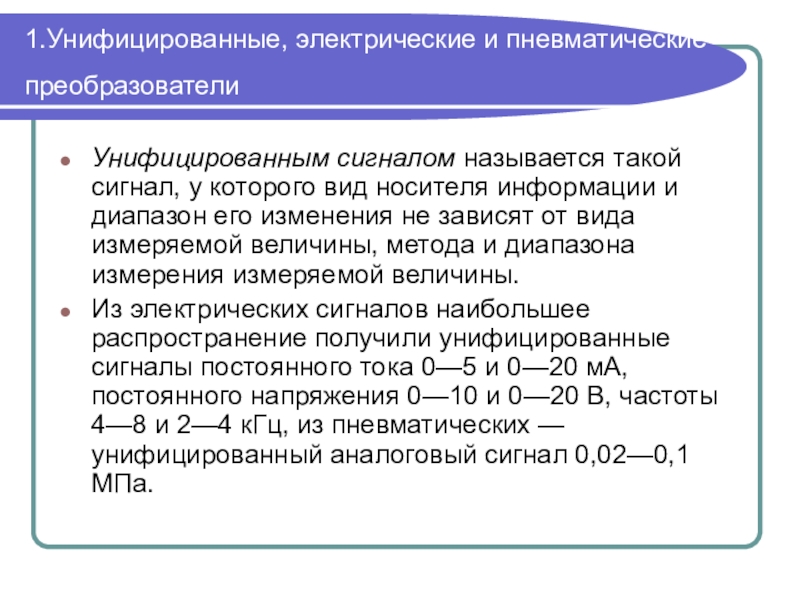

которого вид носителя информации и диапазон его изменения не зависят от вида измеряемой величины, метода и диапазона измерения измеряемой величины.
Из электрических сигналов наибольшее распространение получили унифицированные сигналы постоянного тока 0—5 и 0—20 мА, постоянного напряжения 0—10 и 0—20 В, частоты 4—8 и 2—4 кГц, из пневматических — унифицированный аналоговый сигнал 0,02—0,1 МПа.

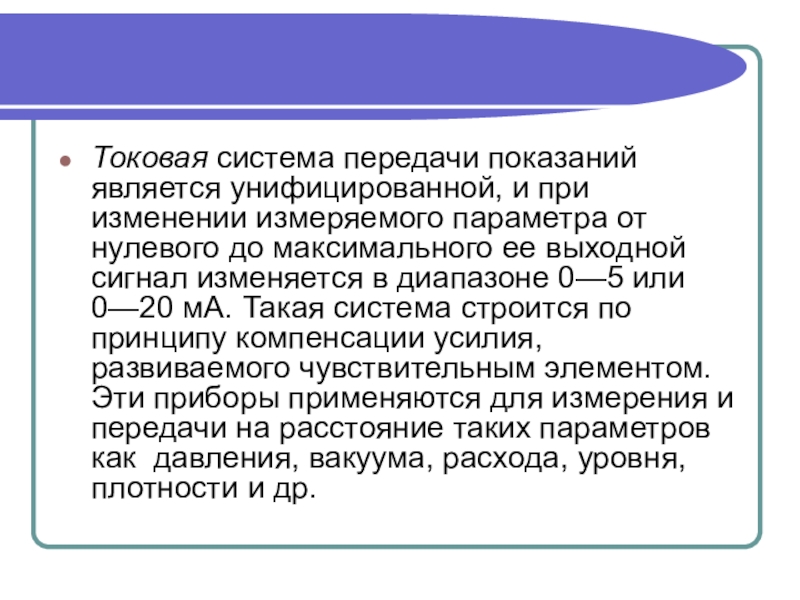

от нулевого до максимального ее выходной сигнал изменяется в диапазоне 0—5 или 0—20 мА. Такая система строится по принципу компенсации усилия, развиваемого чувствительным элементом. Эти приборы применяются для измерения и передачи на расстояние таких параметров как давления, вакуума, расхода, уровня, плотности и др.

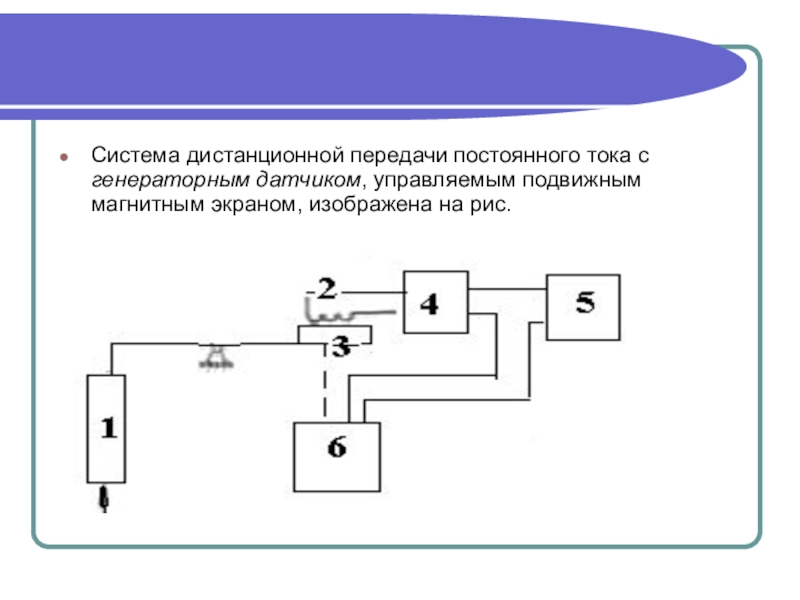

экраном, изображена на рис.

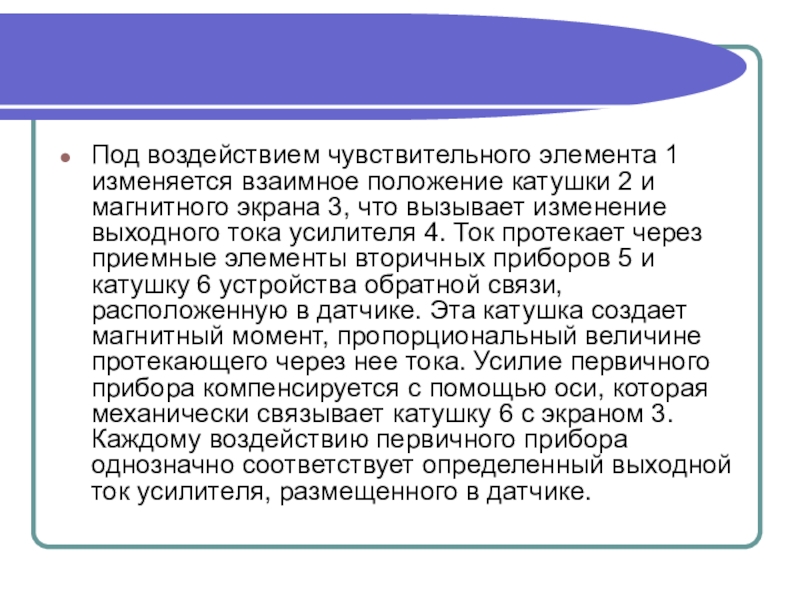

магнитного экрана 3, что вызывает изменение выходного тока усилителя 4. Ток протекает через приемные элементы вторичных приборов 5 и катушку 6 устройства обратной связи, расположенную в датчике. Эта катушка создает магнитный момент, пропорциональный величине протекающего через нее тока. Усилие первичного прибора компенсируется с помощью оси, которая механически связывает катушку 6 с экраном 3. Каждому воздействию первичного прибора однозначно соответствует определенный выходной ток усилителя, размещенного в датчике.

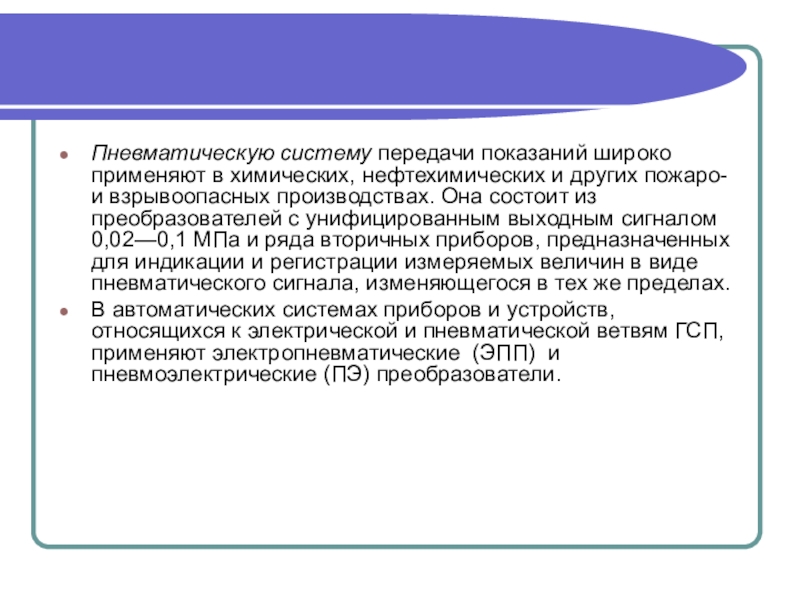

пожаро- и взрывоопасных производствах. Она состоит из преобразователей с унифицированным выходным сигналом 0,02—0,1 МПа и ряда вторичных приборов, предназначенных для индикации и регистрации измеряемых величин в виде пневматического сигнала, изменяющегося в тех же пределах.
В автоматических системах приборов и устройств, относящихся к электрической и пневматической ветвям ГСП, применяют электропневматические (ЭПП) и пневмоэлектрические (ПЭ) преобразователи.

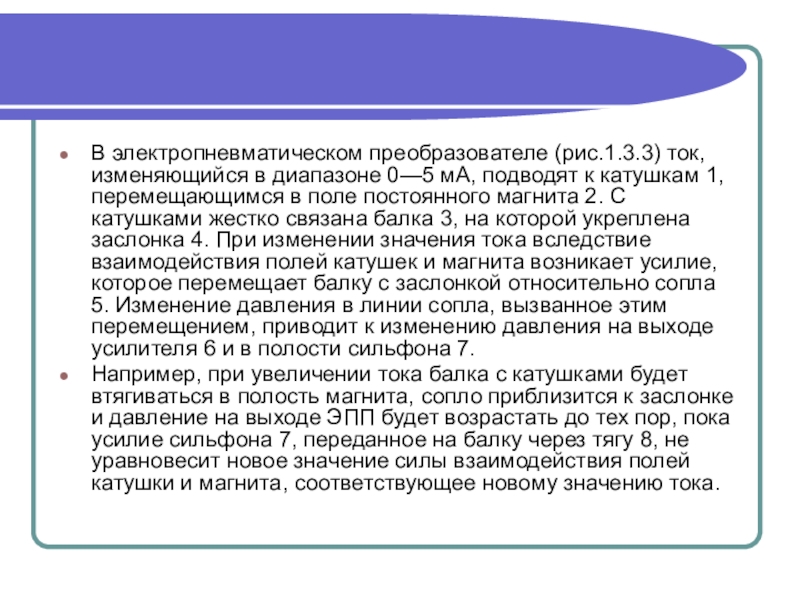

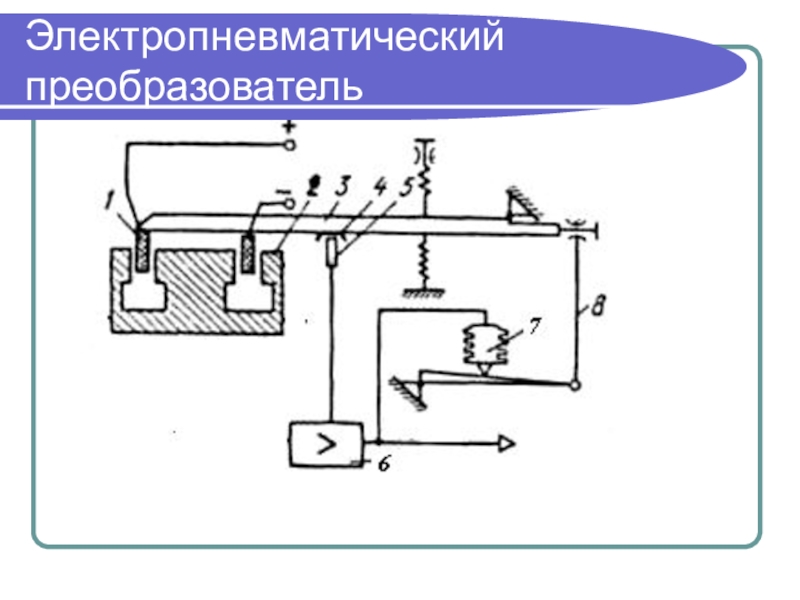

к катушкам 1, перемещающимся в поле постоянного магнита 2. С катушками жестко связана балка 3, на которой укреплена заслонка 4. При изменении значения тока вследствие взаимодействия полей катушек и магнита возникает усилие, которое перемещает балку с заслонкой относительно сопла 5. Изменение давления в линии сопла, вызванное этим перемещением, приводит к изменению давления на выходе усилителя 6 и в полости сильфона 7.
Например, при увеличении тока балка с катушками будет втягиваться в полость магнита, сопло приблизится к заслонке и давление на выходе ЭПП будет возрастать до тех пор, пока усилие сильфона 7, переданное на балку через тягу 8, не уравновесит новое значение силы взаимодействия полей катушки и магнита, соответствующее новому значению тока.

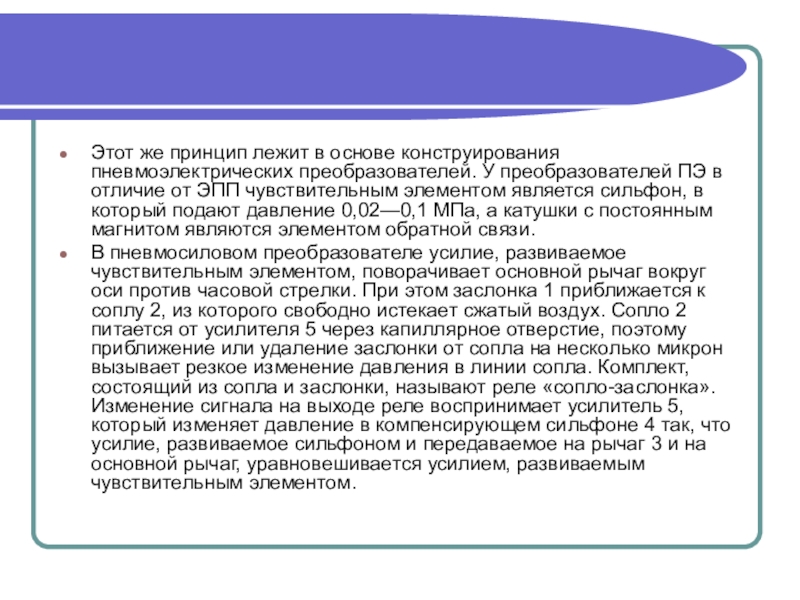

ПЭ в отличие от ЭПП чувствительным элементом является сильфон, в который подают давление 0,02—0,1 МПа, а катушки с постоянным магнитом являются элементом обратной связи.

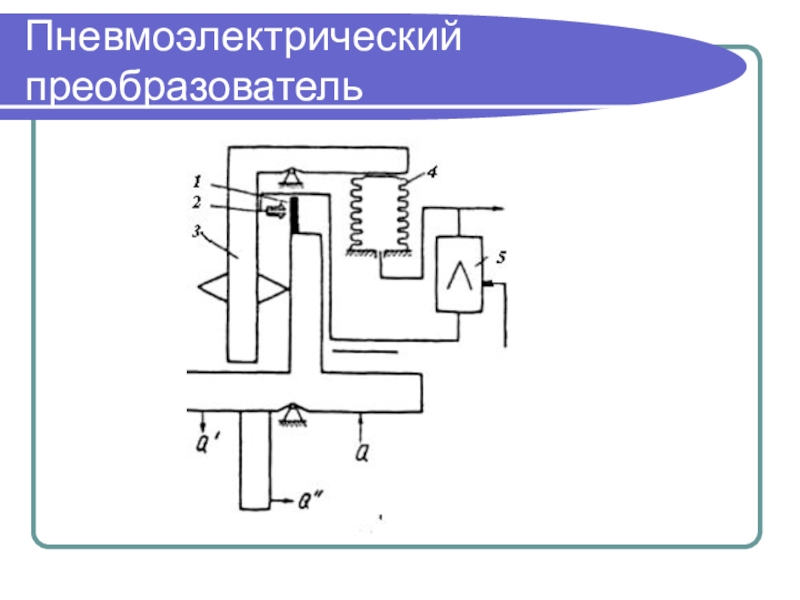

В пневмосиловом преобразователе усилие, развиваемое чувствительным элементом, поворачивает основной рычаг вокруг оси против часовой стрелки. При этом заслонка 1 приближается к соплу 2, из которого свободно истекает сжатый воздух. Сопло 2 питается от усилителя 5 через капиллярное отверстие, поэтому приближение или удаление заслонки от сопла на несколько микрон вызывает резкое изменение давления в линии сопла. Комплект, состоящий из сопла и заслонки, называют реле «сопло-заслонка». Изменение сигнала на выходе реле воспринимает уси­литель 5, который изменяет давление в компенсирующем сильфоне 4 так, что усилие, развиваемое сильфоном и передаваемое на рычаг 3 и на основной рычаг, уравновешивается усилием, развиваемым чувствительным элементом.
