Слайд 1Система питания двигателей автомобилей Renault, Nissan Qashqai

Система питания двигателей автомобилей Renault, Nissan Qashqai

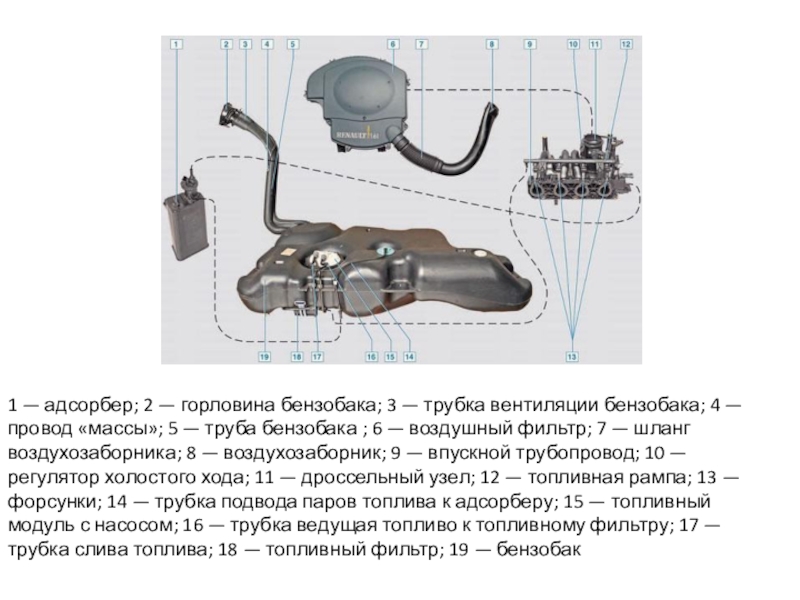

Слайд 21 — адсорбер; 2 — горловина бензобака; 3 — трубка вентиляции

бензобака; 4 — провод «массы»; 5 — труба бензобака ; 6 — воздушный фильтр; 7 — шланг воздухозаборника; 8 — воздухозаборник; 9 — впускной трубопровод; 10 — регулятор холостого хода; 11 — дроссельный узел; 12 — топливная рампа; 13 — форсунки; 14 — трубка подвода паров топлива к адсорберу; 15 — топливный модуль с насосом; 16 — трубка ведущая топливо к топливному фильтру; 17 — трубка слива топлива; 18 — топливный фильтр; 19 — бензобак
1 — адсорбер; 2 — горловина бензобака; 3 — трубка вентиляции бензобака; 4 — провод «массы»; 5

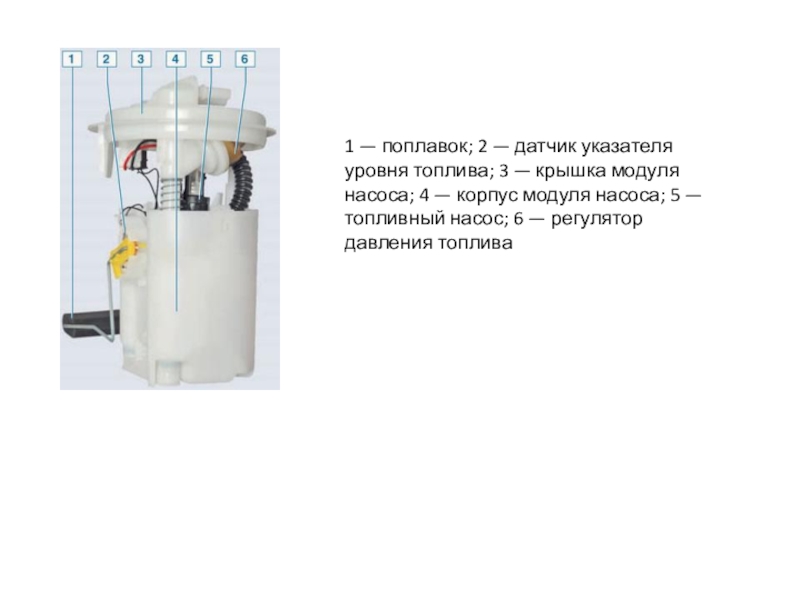

Слайд 31 — поплавок; 2 — датчик указателя уровня топлива; 3 —

крышка модуля насоса; 4 — корпус модуля насоса; 5 — топливный насос; 6 — регулятор давления топлива
1 — поплавок; 2 — датчик указателя уровня топлива; 3 — крышка модуля насоса; 4 — корпус

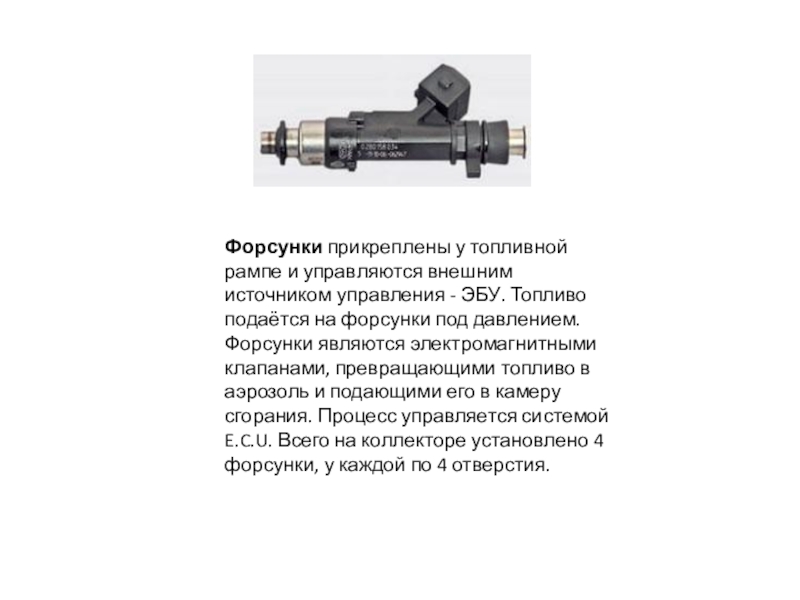

Слайд 4Форсунки прикреплены у топливной рампе и управляются внешним источником управления - ЭБУ.

Топливо подаётся на форсунки под давлением. Форсунки являются электромагнитными клапанами, превращающими топливо в аэрозоль и подающими его в камеру сгорания. Процесс управляется системой E.C.U. Всего на коллекторе установлено 4 форсунки, у каждой по 4 отверстия.
Форсунки прикреплены у топливной рампе и управляются внешним источником управления - ЭБУ. Топливо подаётся на форсунки под давлением.

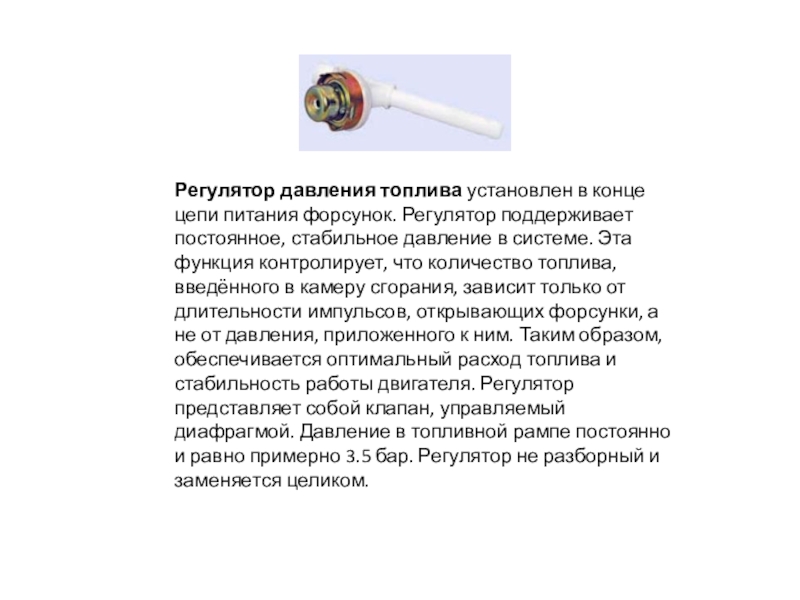

Слайд 5Регулятор давления топлива установлен в конце цепи питания форсунок. Регулятор поддерживает постоянное,

стабильное давление в системе. Эта функция контролирует, что количество топлива, введённого в камеру сгорания, зависит только от длительности импульсов, открывающих форсунки, а не от давления, приложенного к ним. Таким образом, обеспечивается оптимальный расход топлива и стабильность работы двигателя. Регулятор представляет собой клапан, управляемый диафрагмой. Давление в топливной рампе постоянно и равно примерно 3.5 бар. Регулятор не разборный и заменяется целиком.
Регулятор давления топлива установлен в конце цепи питания форсунок. Регулятор поддерживает постоянное, стабильное давление в системе. Эта функция

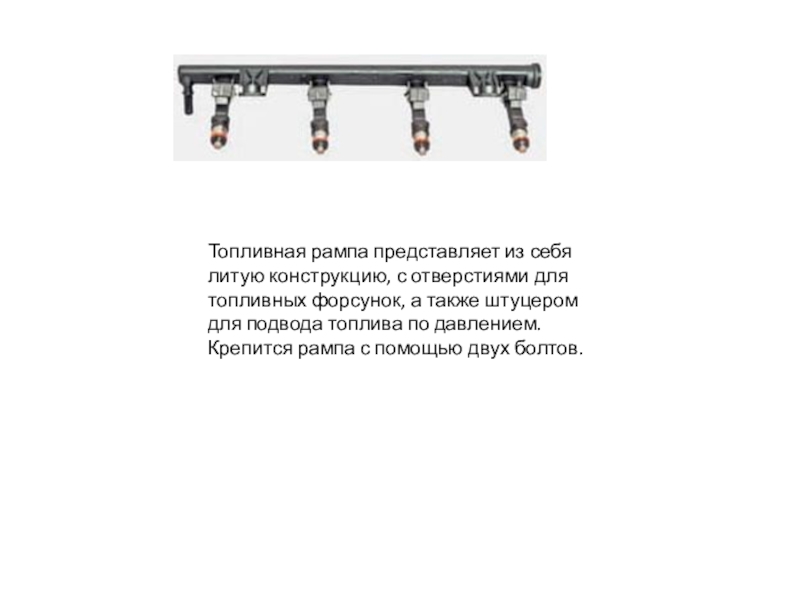

Слайд 6Топливная рампа представляет из себя литую конструкцию, с отверстиями для топливных

форсунок, а также штуцером для подвода топлива по давлением. Крепится рампа с помощью двух болтов.
Топливная рампа представляет из себя литую конструкцию, с отверстиями для топливных форсунок, а также штуцером для подвода

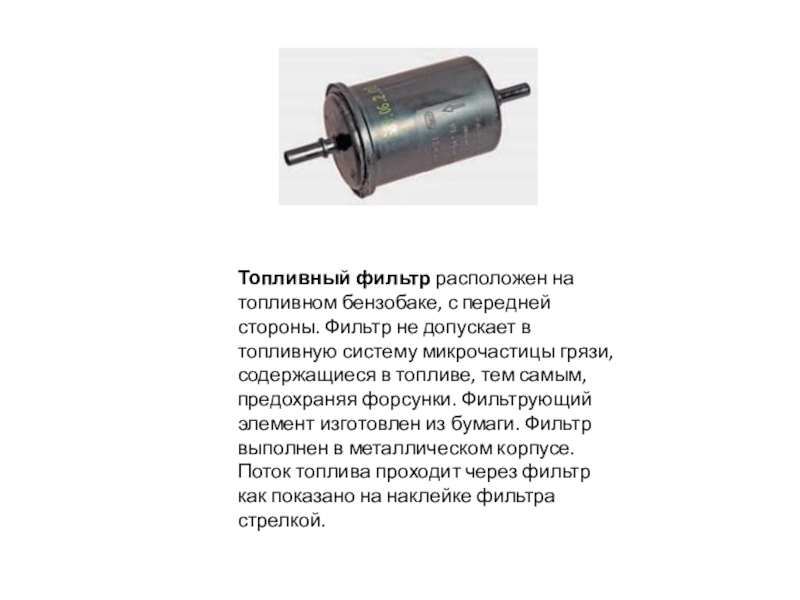

Слайд 7Топливный фильтр расположен на топливном бензобаке, с передней стороны. Фильтр не допускает

в топливную систему микрочастицы грязи, содержащиеся в топливе, тем самым, предохраняя форсунки. Фильтрующий элемент изготовлен из бумаги. Фильтр выполнен в металлическом корпусе. Поток топлива проходит через фильтр как показано на наклейке фильтра стрелкой.
Топливный фильтр расположен на топливном бензобаке, с передней стороны. Фильтр не допускает в топливную систему микрочастицы грязи, содержащиеся

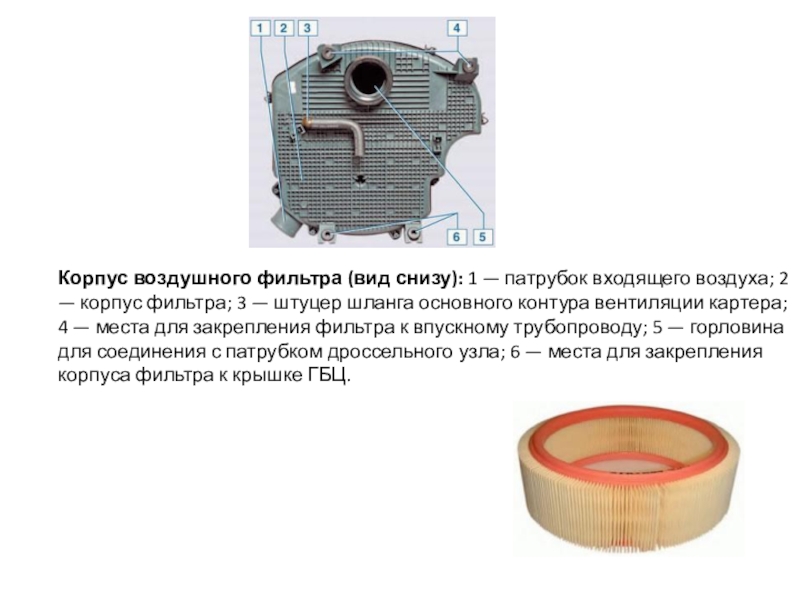

Слайд 8Корпус воздушного фильтра (вид снизу): 1 — патрубок входящего воздуха; 2 —

корпус фильтра; 3 — штуцер шланга основного контура вентиляции картера; 4 — места для закрепления фильтра к впускному трубопроводу; 5 — горловина для соединения с патрубком дроссельного узла; 6 — места для закрепления корпуса фильтра к крышке ГБЦ.
Корпус воздушного фильтра (вид снизу): 1 — патрубок входящего воздуха; 2 — корпус фильтра; 3 — штуцер шланга

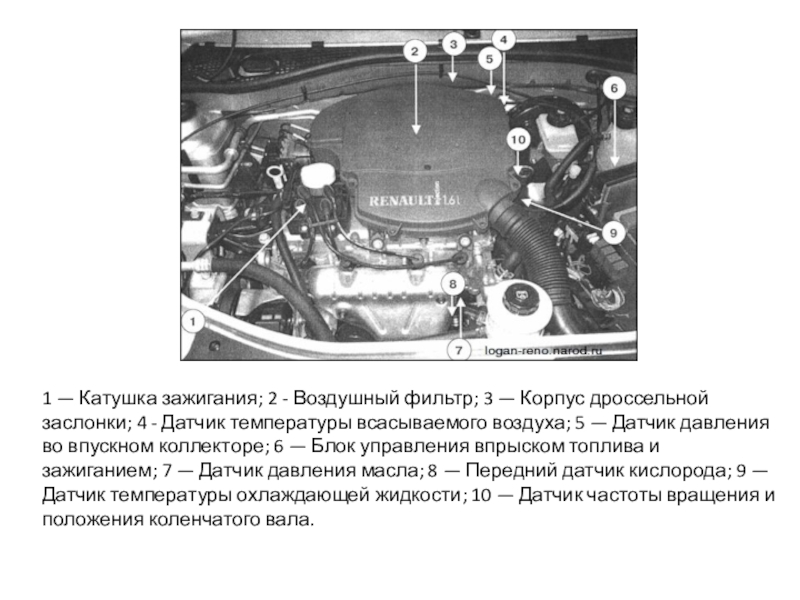

Слайд 91 — Катушка зажигания; 2 - Воздушный фильтр; 3 — Корпус дроссельной заслонки;

4 - Датчик температуры всасываемого воздуха; 5 — Датчик давления во впускном коллекторе; 6 — Блок управления впрыском топлива и зажиганием; 7 — Датчик давления масла; 8 — Передний датчик кислорода; 9 — Датчик температуры охлаждающей жидкости; 10 — Датчик частоты вращения и положения коленчатого вала.
1 — Катушка зажигания; 2 - Воздушный фильтр; 3 — Корпус дроссельной заслонки; 4 - Датчик температуры всасываемого воздуха;

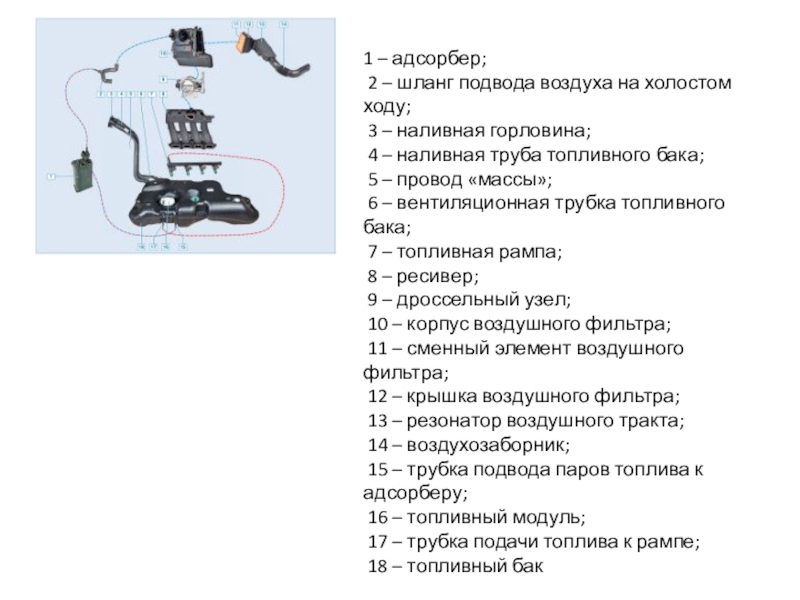

Слайд 101 – адсорбер;
2 – шланг подвода воздуха на холостом ходу;

3 – наливная горловина;
4 – наливная труба топливного бака;
5 – провод «массы»;
6 – вентиляционная трубка топливного бака;
7 – топливная рампа;
8 – ресивер;
9 – дроссельный узел;
10 – корпус воздушного фильтра;
11 – сменный элемент воздушного фильтра;
12 – крышка воздушного фильтра;
13 – резонатор воздушного тракта;
14 – воздухозаборник;
15 – трубка подвода паров топлива к адсорберу;
16 – топливный модуль;
17 – трубка подачи топлива к рампе;
18 – топливный бак
1 – адсорбер; 2 – шланг подвода воздуха на холостом ходу; 3 – наливная горловина; 4 –

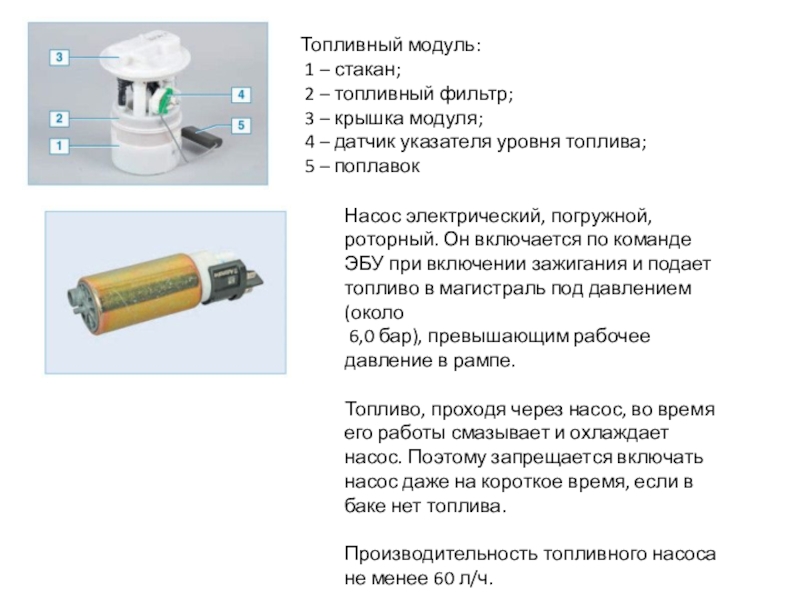

Слайд 11Топливный модуль:
1 – стакан;
2 – топливный фильтр;
3 –

крышка модуля;
4 – датчик указателя уровня топлива;
5 – поплавок

Насос электрический, погружной, роторный. Он включается по команде ЭБУ при включении зажигания и подает топливо в магистраль под давлением (около
6,0 бар), превышающим рабочее давление в рампе.

Топливо, проходя через насос, во время его работы смазывает и охлаждает насос. Поэтому запрещается включать насос даже на короткое время, если в баке нет топлива.

Производительность топливного насоса не менее 60 л/ч.

Топливный модуль: 1 – стакан; 2 – топливный фильтр; 3 – крышка модуля; 4 – датчик указателя

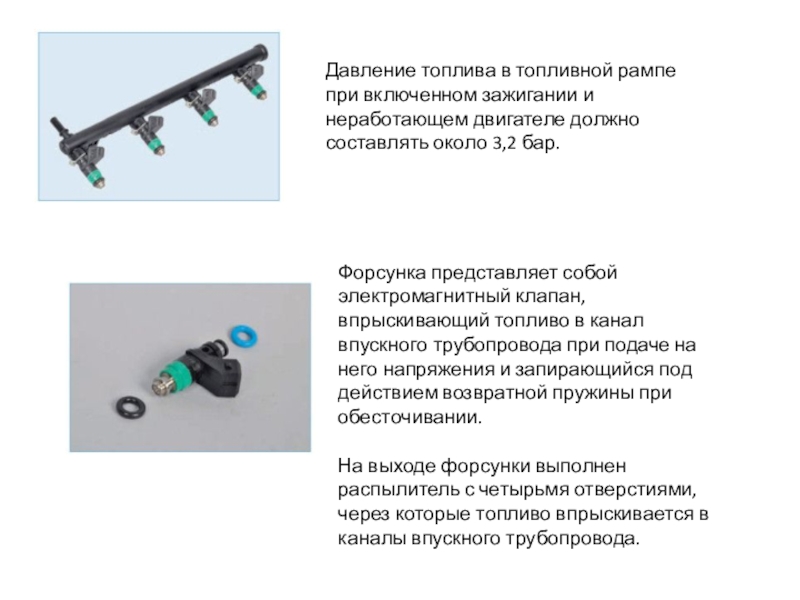

Слайд 12Давление топлива в топливной рампе при включенном зажигании и неработающем двигателе

должно составлять около 3,2 бар.

Форсунка представляет собой электромагнитный клапан, впрыскивающий топливо в канал впускного трубопровода при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании.

На выходе форсунки выполнен распылитель с четырьмя отверстиями, через которые топливо впрыскивается в каналы впускного трубопровода.

Давление топлива в топливной рампе при включенном зажигании и неработающем двигателе должно составлять около 3,2 бар.Форсунка представляет

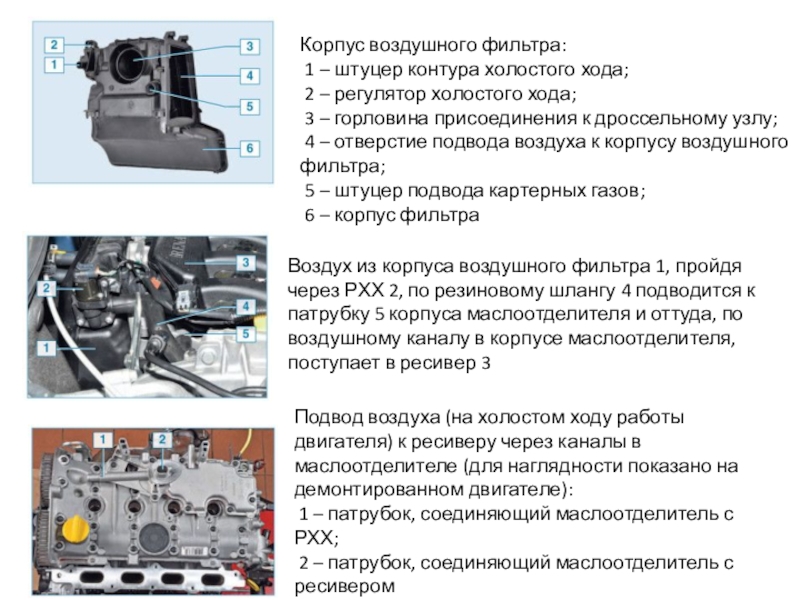

Слайд 13Корпус воздушного фильтра:
1 – штуцер контура холостого хода;
2 –

регулятор холостого хода;
3 – горловина присоединения к дроссельному узлу;
4 – отверстие подвода воздуха к корпусу воздушного фильтра;
5 – штуцер подвода картерных газов;
6 – корпус фильтра

Воздух из корпуса воздушного фильтра 1, пройдя через РХХ 2, по резиновому шлангу 4 подводится к патрубку 5 корпуса маслоотделителя и оттуда, по воздушному каналу в корпусе маслоотделителя, поступает в ресивер 3

Подвод воздуха (на холостом ходу работы двигателя) к ресиверу через каналы в маслоотделителе (для наглядности показано на демонтированном двигателе):
1 – патрубок, соединяющий маслоотделитель с РХХ;
2 – патрубок, соединяющий маслоотделитель с ресивером

Корпус воздушного фильтра: 1 – штуцер контура холостого хода; 2 – регулятор холостого хода; 3 – горловина

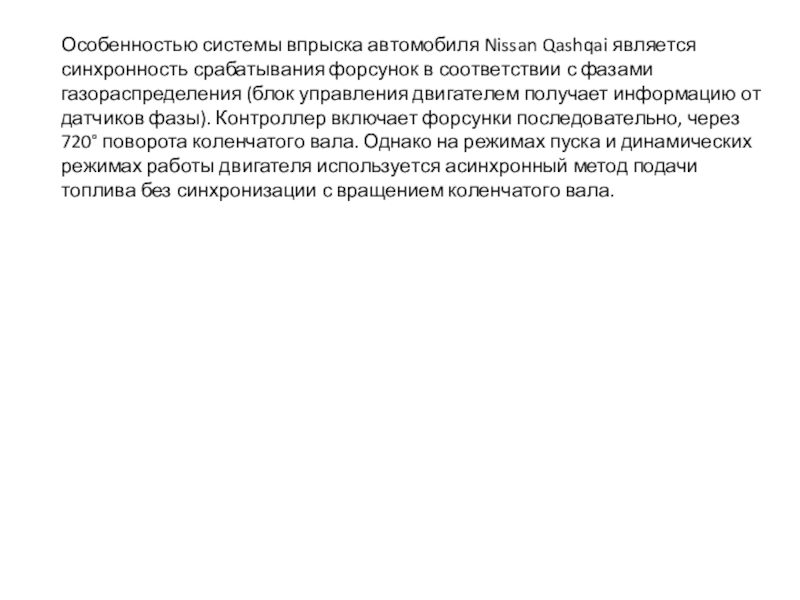

Слайд 14Особенностью системы впрыска автомобиля Nissan Qashqai является синхронность срабатывания форсунок в

соответствии с фазами газораспределения (блок управления двигателем получает информацию от датчиков фазы). Контроллер включает форсунки последовательно, через 720° поворота коленчатого вала. Однако на режимах пуска и динамических режимах работы двигателя используется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.
Особенностью системы впрыска автомобиля Nissan Qashqai является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления

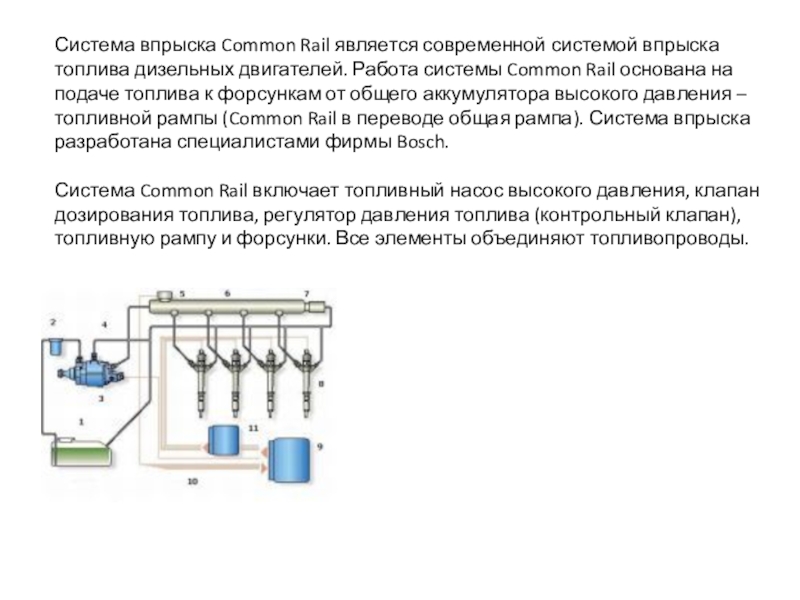

Слайд 15Система впрыска Common Rail является современной системой впрыска топлива дизельных двигателей.

Работа системы Common Rail основана на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы (Common Rail в переводе общая рампа). Система впрыска разработана специалистами фирмы Bosch.

Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.
Система впрыска Common Rail является современной системой впрыска топлива дизельных двигателей. Работа системы Common Rail основана на

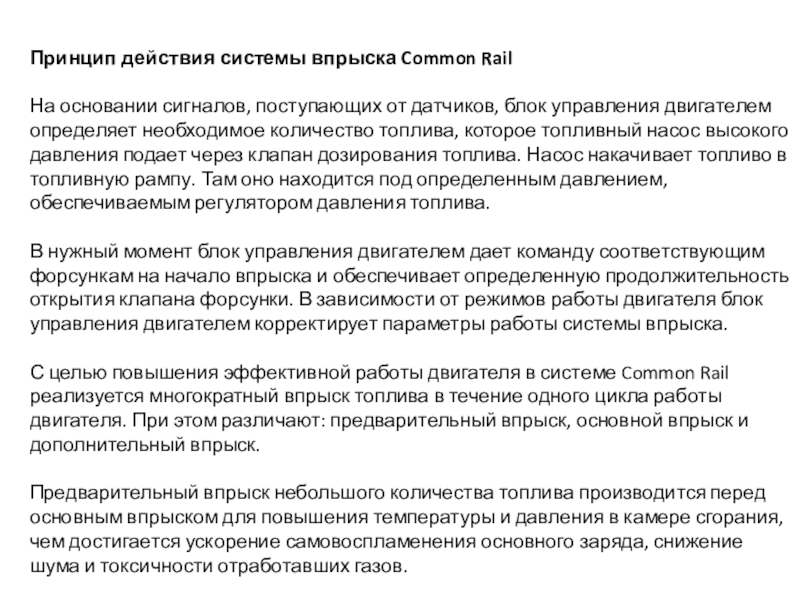

Слайд 16Принцип действия системы впрыска Common Rail

На основании сигналов, поступающих от

датчиков, блок управления двигателем определяет необходимое количество топлива, которое топливный насос высокого давления подает через клапан дозирования топлива. Насос накачивает топливо в топливную рампу. Там оно находится под определенным давлением, обеспечиваемым регулятором давления топлива.

В нужный момент блок управления двигателем дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки. В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.

С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают: предварительный впрыск, основной впрыск и дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов.
Принцип действия системы впрыска Common Rail На основании сигналов, поступающих от датчиков, блок управления двигателем определяет необходимое

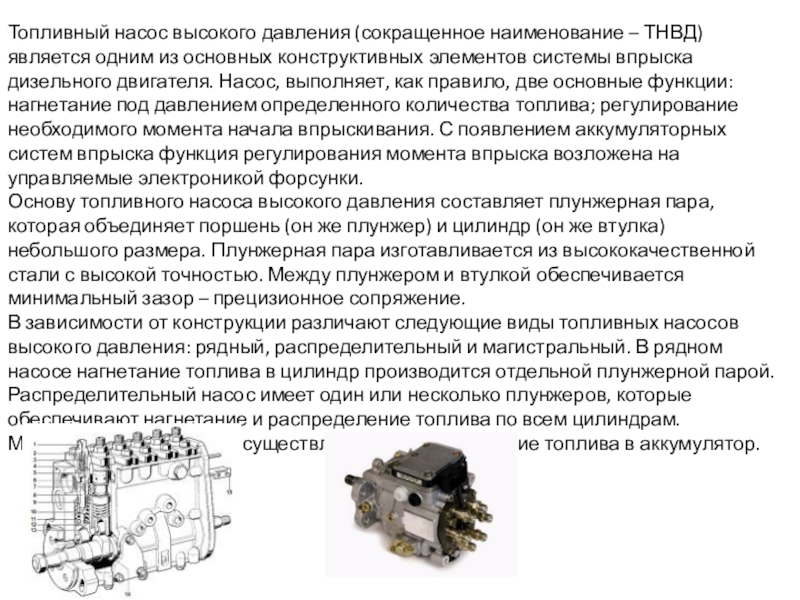

Слайд 17Топливный насос высокого давления (сокращенное наименование – ТНВД) является одним из

основных конструктивных элементов системы впрыска дизельного двигателя. Насос, выполняет, как правило, две основные функции: нагнетание под давлением определенного количества топлива; регулирование необходимого момента начала впрыскивания. С появлением аккумуляторных систем впрыска функция регулирования момента впрыска возложена на управляемые электроникой форсунки.
Основу топливного насоса высокого давления составляет плунжерная пара, которая объединяет поршень (он же плунжер) и цилиндр (он же втулка) небольшого размера. Плунжерная пара изготавливается из высококачественной стали с высокой точностью. Между плунжером и втулкой обеспечивается минимальный зазор – прецизионное сопряжение.
В зависимости от конструкции различают следующие виды топливных насосов высокого давления: рядный, распределительный и магистральный. В рядном насосе нагнетание топлива в цилиндр производится отдельной плунжерной парой. Распределительный насос имеет один или несколько плунжеров, которые обеспечивают нагнетание и распределение топлива по всем цилиндрам. Магистральные насосы осуществляют только нагнетание топлива в аккумулятор.
Топливный насос высокого давления (сокращенное наименование – ТНВД) является одним из основных конструктивных элементов системы впрыска дизельного

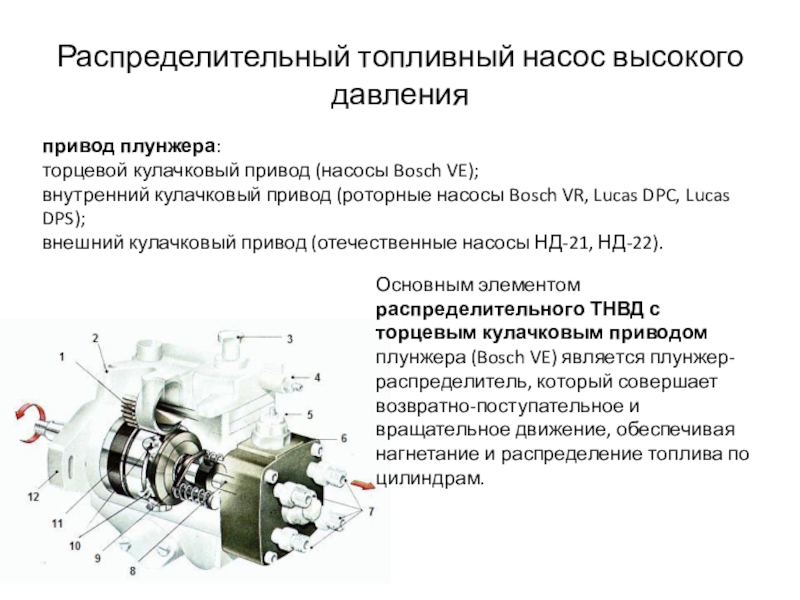

Слайд 18Распределительный топливный насос высокого давления
привод плунжера:
торцевой кулачковый привод (насосы Bosch

VE);
внутренний кулачковый привод (роторные насосы Bosch VR, Lucas DPC, Lucas DPS);
внешний кулачковый привод (отечественные насосы НД-21, НД-22).

Основным элементом распределительного ТНВД с торцевым кулачковым приводом плунжера (Bosch VE) является плунжер-распределитель, который совершает возвратно-поступательное и вращательное движение, обеспечивая нагнетание и распределение топлива по цилиндрам.

Распределительный топливный насос высокого давленияпривод плунжера: торцевой кулачковый привод (насосы Bosch VE); внутренний кулачковый привод (роторные насосы

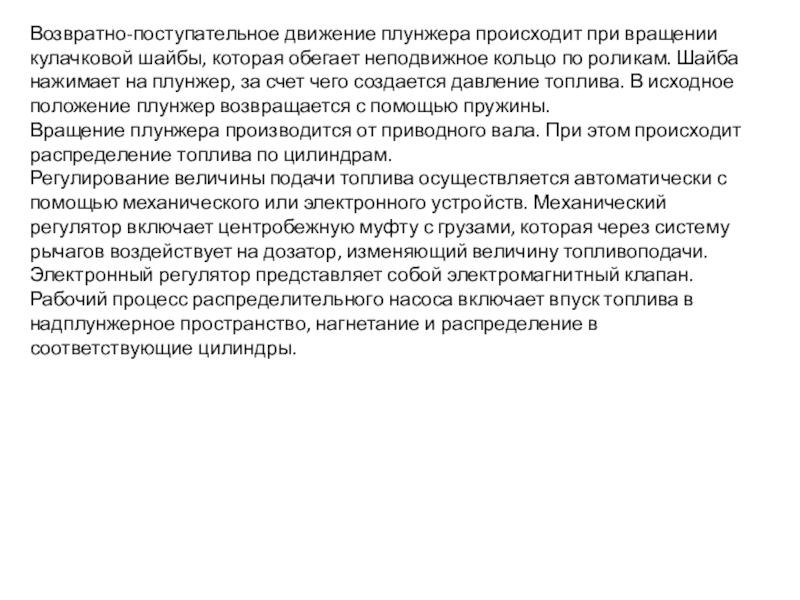

Слайд 19Возвратно-поступательное движение плунжера происходит при вращении кулачковой шайбы, которая обегает неподвижное

кольцо по роликам. Шайба нажимает на плунжер, за счет чего создается давление топлива. В исходное положение плунжер возвращается с помощью пружины.
Вращение плунжера производится от приводного вала. При этом происходит распределение топлива по цилиндрам.
Регулирование величины подачи топлива осуществляется автоматически с помощью механического или электронного устройств. Механический регулятор включает центробежную муфту с грузами, которая через систему рычагов воздействует на дозатор, изменяющий величину топливоподачи. Электронный регулятор представляет собой электромагнитный клапан.
Рабочий процесс распределительного насоса включает впуск топлива в надплунжерное пространство, нагнетание и распределение в соответствующие цилиндры.
Возвратно-поступательное движение плунжера происходит при вращении кулачковой шайбы, которая обегает неподвижное кольцо по роликам. Шайба нажимает на

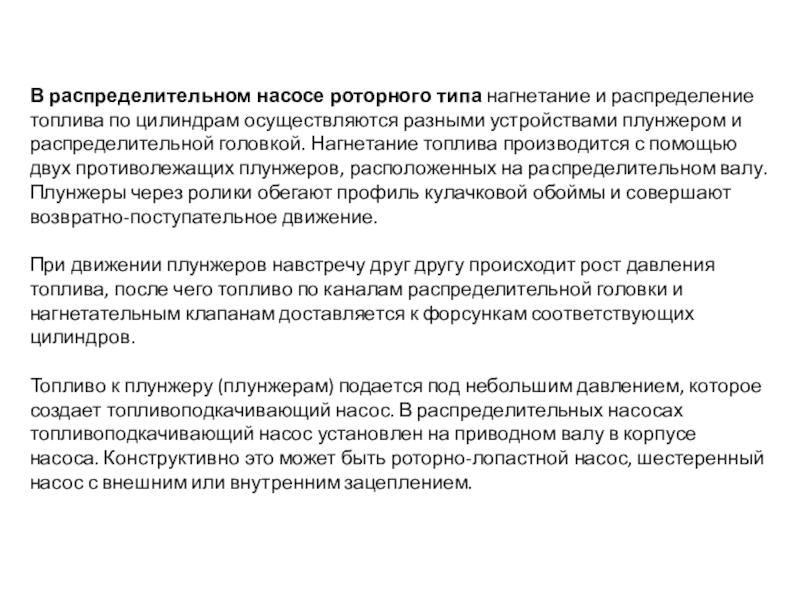

Слайд 20В распределительном насосе роторного типа нагнетание и распределение топлива по цилиндрам

осуществляются разными устройствами плунжером и распределительной головкой. Нагнетание топлива производится с помощью двух противолежащих плунжеров, расположенных на распределительном валу. Плунжеры через ролики обегают профиль кулачковой обоймы и совершают возвратно-поступательное движение.

При движении плунжеров навстречу друг другу происходит рост давления топлива, после чего топливо по каналам распределительной головки и нагнетательным клапанам доставляется к форсункам соответствующих цилиндров.

Топливо к плунжеру (плунжерам) подается под небольшим давлением, которое создает топливоподкачивающий насос. В распределительных насосах топливоподкачивающий насос установлен на приводном валу в корпусе насоса. Конструктивно это может быть роторно-лопастной насос, шестеренный насос с внешним или внутренним зацеплением.
В распределительном насосе роторного типа нагнетание и распределение топлива по цилиндрам осуществляются разными устройствами плунжером и распределительной

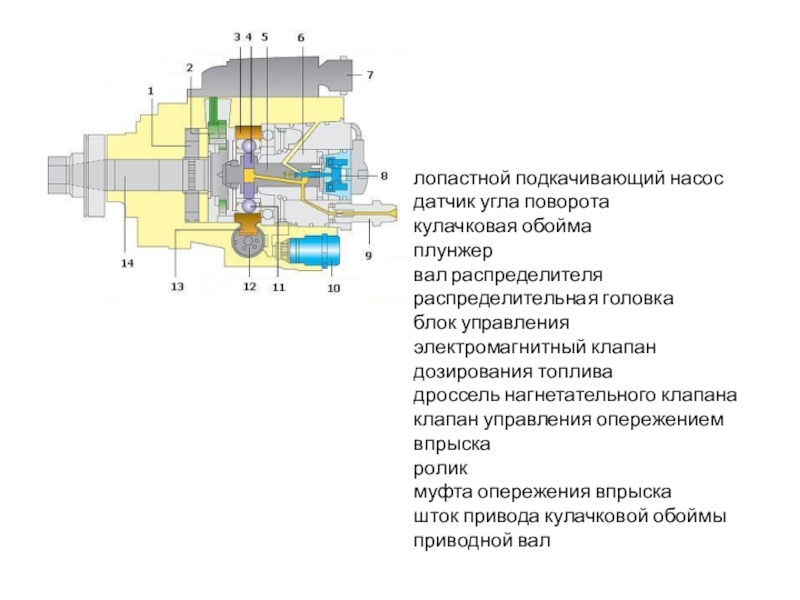

Слайд 21лопастной подкачивающий насос
датчик угла поворота
кулачковая обойма
плунжер
вал распределителя
распределительная головка
блок управления
электромагнитный клапан дозирования

топлива
дроссель нагнетательного клапана
клапан управления опережением впрыска
ролик
муфта опережения впрыска
шток привода кулачковой обоймы
приводной вал
лопастной подкачивающий насосдатчик угла поворотакулачковая обоймаплунжервал распределителяраспределительная головкаблок управленияэлектромагнитный клапан дозирования топливадроссель нагнетательного клапанаклапан управления опережением впрыскароликмуфта

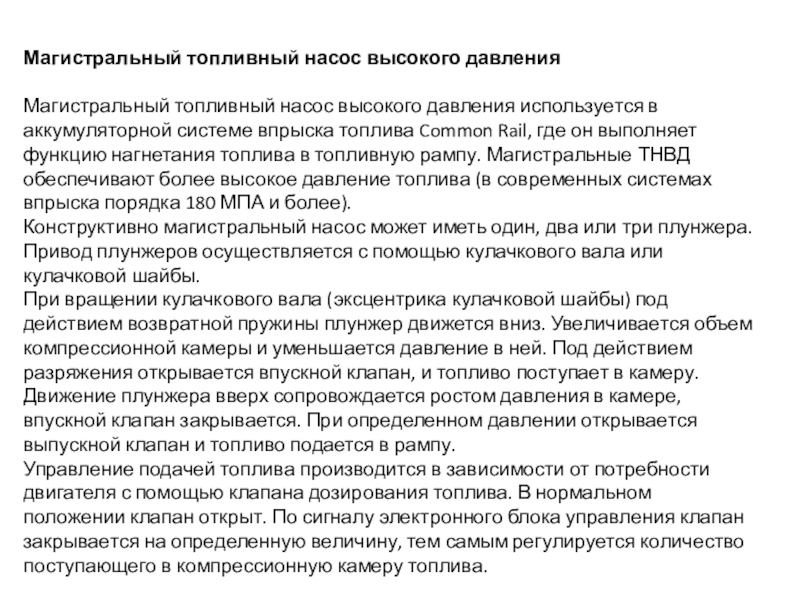

Слайд 22Магистральный топливный насос высокого давления

Магистральный топливный насос высокого давления используется

в аккумуляторной системе впрыска топлива Common Rail, где он выполняет функцию нагнетания топлива в топливную рампу. Магистральные ТНВД обеспечивают более высокое давление топлива (в современных системах впрыска порядка 180 МПА и более).
Конструктивно магистральный насос может иметь один, два или три плунжера. Привод плунжеров осуществляется с помощью кулачкового вала или кулачковой шайбы.
При вращении кулачкового вала (эксцентрика кулачковой шайбы) под действием возвратной пружины плунжер движется вниз. Увеличивается объем компрессионной камеры и уменьшается давление в ней. Под действием разряжения открывается впускной клапан, и топливо поступает в камеру.
Движение плунжера вверх сопровождается ростом давления в камере, впускной клапан закрывается. При определенном давлении открывается выпускной клапан и топливо подается в рампу.
Управление подачей топлива производится в зависимости от потребности двигателя с помощью клапана дозирования топлива. В нормальном положении клапан открыт. По сигналу электронного блока управления клапан закрывается на определенную величину, тем самым регулируется количество поступающего в компрессионную камеру топлива.
Магистральный топливный насос высокого давления Магистральный топливный насос высокого давления используется в аккумуляторной системе впрыска топлива Common

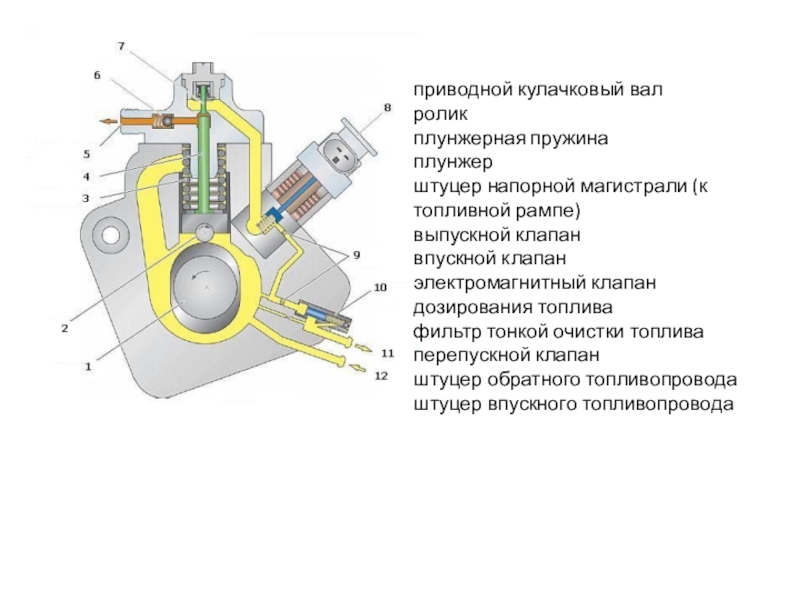

Слайд 23приводной кулачковый вал
ролик
плунжерная пружина
плунжер
штуцер напорной магистрали (к топливной рампе)
выпускной клапан
впускной клапан
электромагнитный

клапан дозирования топлива
фильтр тонкой очистки топлива
перепускной клапан
штуцер обратного топливопровода
штуцер впускного топливопровода
приводной кулачковый валроликплунжерная пружинаплунжерштуцер напорной магистрали (к топливной рампе)выпускной клапанвпускной клапанэлектромагнитный клапан дозирования топливафильтр тонкой очистки топливаперепускной

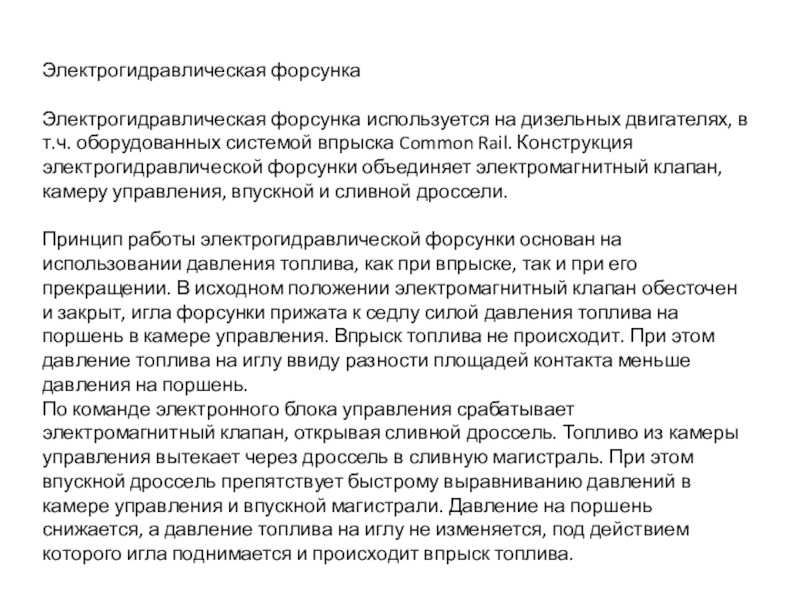

Слайд 24Электрогидравлическая форсунка

Электрогидравлическая форсунка используется на дизельных двигателях, в т.ч. оборудованных

системой впрыска Common Rail. Конструкция электрогидравлической форсунки объединяет электромагнитный клапан, камеру управления, впускной и сливной дроссели.

Принцип работы электрогидравлической форсунки основан на использовании давления топлива, как при впрыске, так и при его прекращении. В исходном положении электромагнитный клапан обесточен и закрыт, игла форсунки прижата к седлу силой давления топлива на поршень в камере управления. Впрыск топлива не происходит. При этом давление топлива на иглу ввиду разности площадей контакта меньше давления на поршень.
По команде электронного блока управления срабатывает электромагнитный клапан, открывая сливной дроссель. Топливо из камеры управления вытекает через дроссель в сливную магистраль. При этом впускной дроссель препятствует быстрому выравниванию давлений в камере управления и впускной магистрали. Давление на поршень снижается, а давление топлива на иглу не изменяется, под действием которого игла поднимается и происходит впрыск топлива.
Электрогидравлическая форсунка Электрогидравлическая форсунка используется на дизельных двигателях, в т.ч. оборудованных системой впрыска Common Rail. Конструкция электрогидравлической

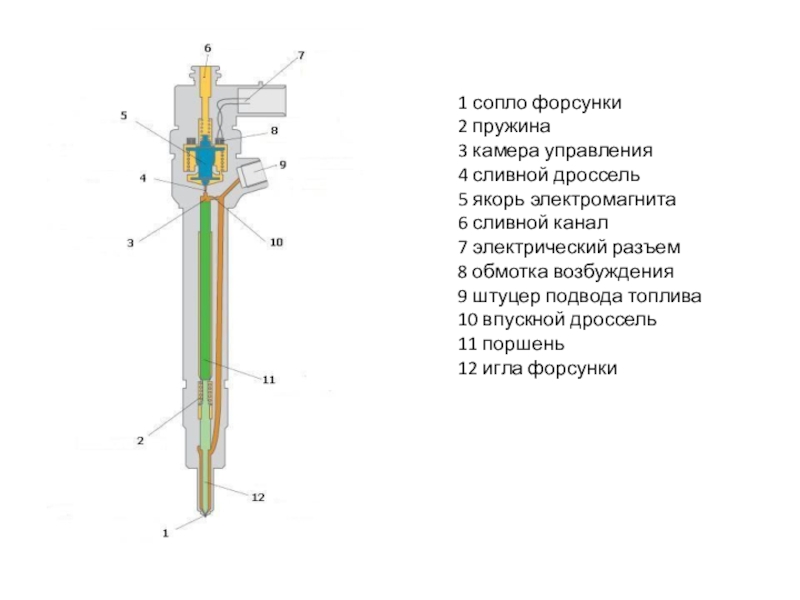

Слайд 251 сопло форсунки
2 пружина
3 камера управления
4 сливной дроссель
5 якорь электромагнита
6

сливной канал
7 электрический разъем
8 обмотка возбуждения
9 штуцер подвода топлива
10 впускной дроссель
11 поршень
12 игла форсунки
1 сопло форсунки2 пружина3 камера управления 4 сливной дроссель5 якорь электромагнита6 сливной канал7 электрический разъем8 обмотка возбуждения9

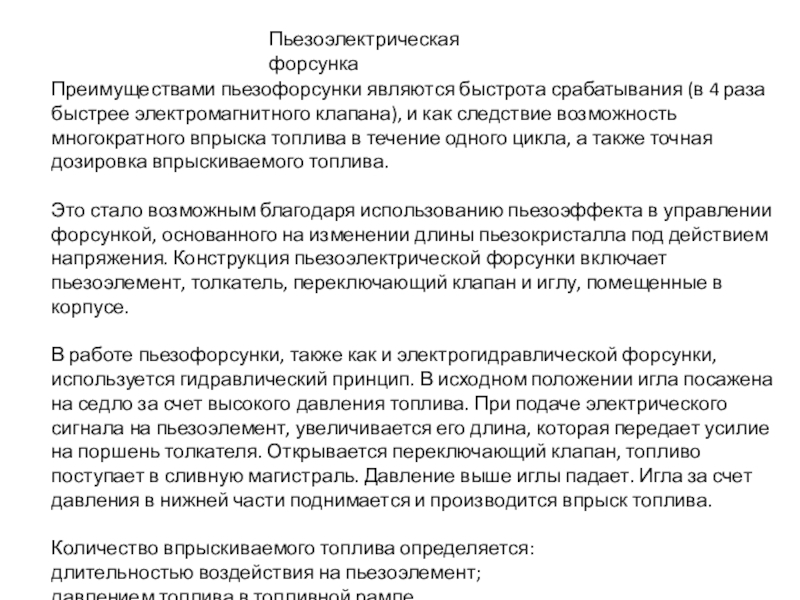

Слайд 26Пьезоэлектрическая форсунка
Преимуществами пьезофорсунки являются быстрота срабатывания (в 4 раза быстрее электромагнитного

клапана), и как следствие возможность многократного впрыска топлива в течение одного цикла, а также точная дозировка впрыскиваемого топлива.

Это стало возможным благодаря использованию пьезоэффекта в управлении форсункой, основанного на изменении длины пьезокристалла под действием напряжения. Конструкция пьезоэлектрической форсунки включает пьезоэлемент, толкатель, переключающий клапан и иглу, помещенные в корпусе.

В работе пьезофорсунки, также как и электрогидравлической форсунки, используется гидравлический принцип. В исходном положении игла посажена на седло за счет высокого давления топлива. При подаче электрического сигнала на пьезоэлемент, увеличивается его длина, которая передает усилие на поршень толкателя. Открывается переключающий клапан, топливо поступает в сливную магистраль. Давление выше иглы падает. Игла за счет давления в нижней части поднимается и производится впрыск топлива.

Количество впрыскиваемого топлива определяется:
длительностью воздействия на пьезоэлемент;
давлением топлива в топливной рампе.
Пьезоэлектрическая форсункаПреимуществами пьезофорсунки являются быстрота срабатывания (в 4 раза быстрее электромагнитного клапана), и как следствие возможность многократного

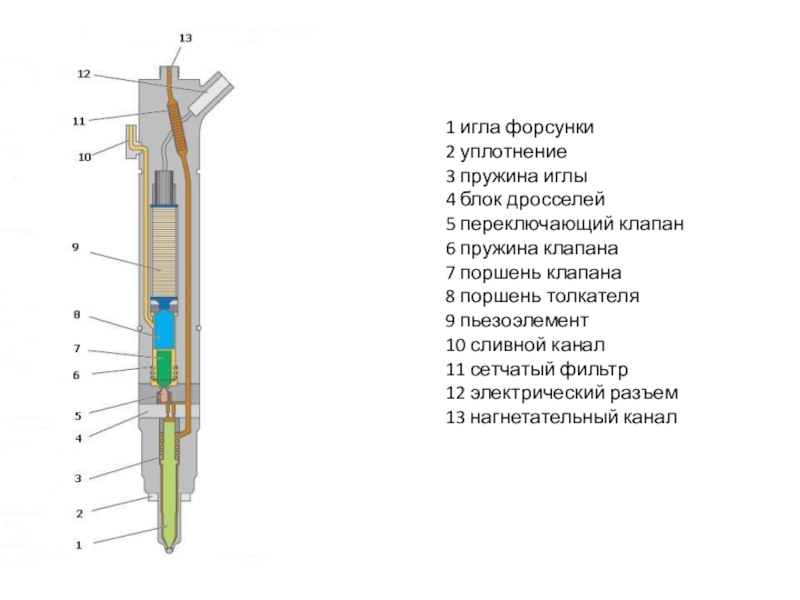

Слайд 271 игла форсунки
2 уплотнение
3 пружина иглы
4 блок дросселей
5 переключающий клапан


6 пружина клапана
7 поршень клапана
8 поршень толкателя
9 пьезоэлемент
10 сливной канал
11 сетчатый фильтр
12 электрический разъем
13 нагнетательный канал
1 игла форсунки 2 уплотнение3 пружина иглы4 блок дросселей5 переключающий клапан 6 пружина клапана7 поршень клапана8 поршень
