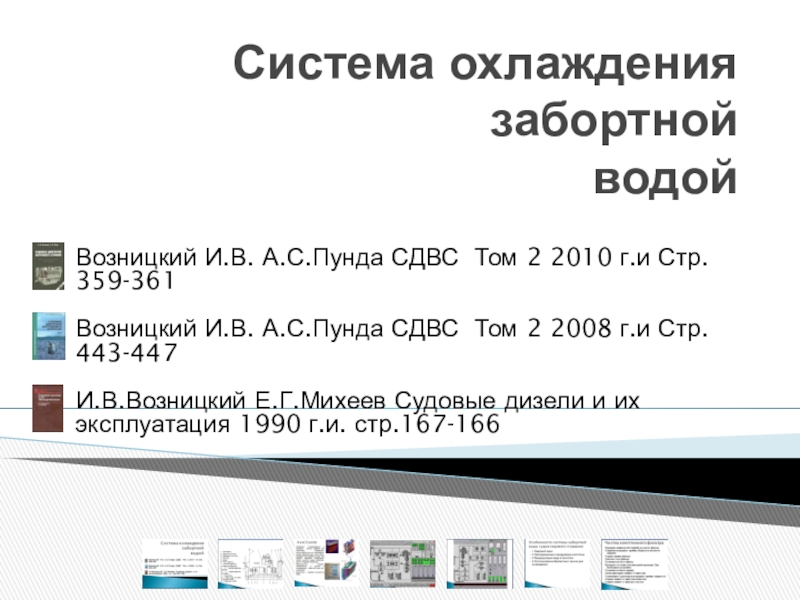

359-361
Возницкий И.В. А.С.Пунда СДВС Том 2 2008 г.и Стр. 443-447
И.В.Возницкий Е.Г.Михеев Судовые дизели и их эксплуатация 1990 г.и. стр.167-166
- Главная
- Разное
- Образование
- Спорт
- Естествознание
- Природоведение
- Религиоведение
- Французский язык
- Черчение
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Геометрия
- Детские презентации
- Информатика
- История
- Литература
- Математика
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, фоны, картинки для презентаций
- Экология
- Экономика
Презентация, доклад на тему Система охлаждения забортной водой
Содержание
- 1. Система охлаждения забортной водой
- 2. 1 - двигатель; 2 - донный кингстон;
- 3. Охладитель устанавливается в выгородке (отсеке) двойного дна

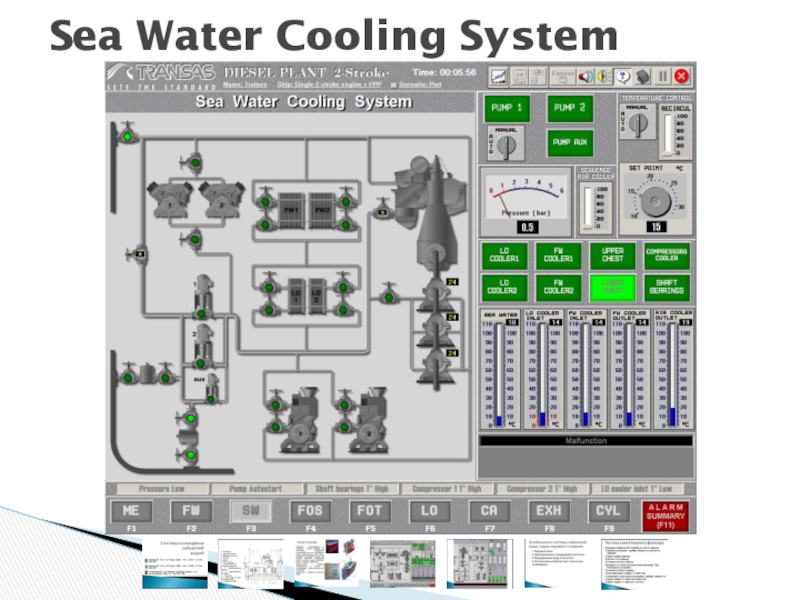

- 4. Sea Water Cooling System

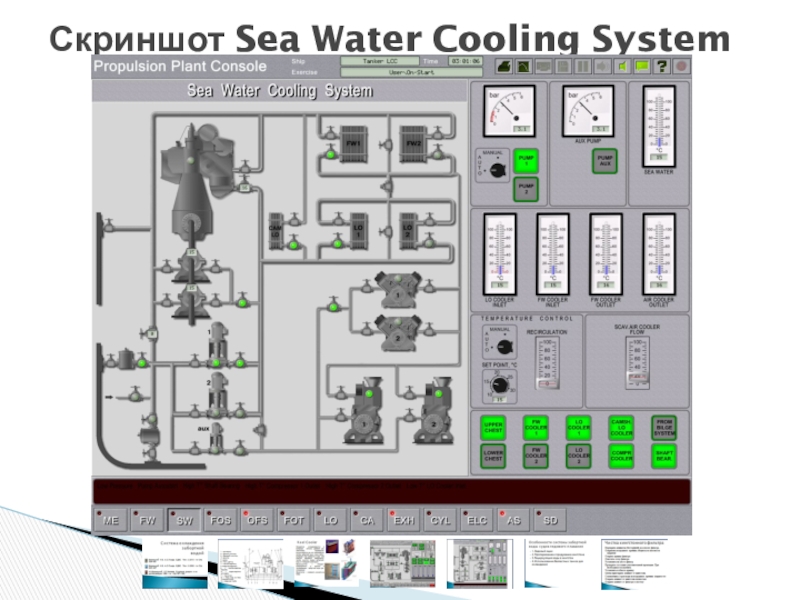

- 5. Скриншот Sea Water Cooling System
- 6. 1.Ледовый ящик2.Пропаривание и продувание кингстона3.Рециркуляция воды в
- 7. Перекрыть клинкеты (баттерфляй) до и после фильтра.Открытием

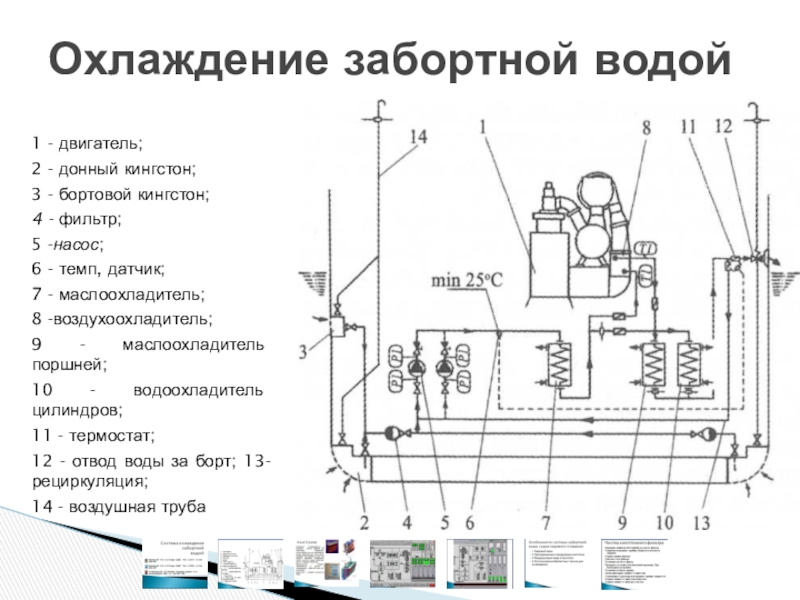

1 - двигатель; 2 - донный кингстон; 3 - бортовой кингстон; 4 - фильтр; 5 -насос; 6 - темп, датчик; 7 - маслоохладитель; 8 -воздухоохладитель; 9 - маслоохладитель поршней; 10 - водоохладитель цилиндров; 11 - термостат;
Слайд 21 - двигатель;
2 - донный кингстон;
3 - бортовой кингстон;
4 - фильтр;
5 -насос;
6 - темп, датчик;
7 - маслоохладитель;
8 -воздухоохладитель;
9 - маслоохладитель поршней;
10 - водоохладитель цилиндров;
11 - термостат;
12 - отвод воды за борт; 13-рециркуляция;
14 - воздушная труба
Охлаждение забортной водой

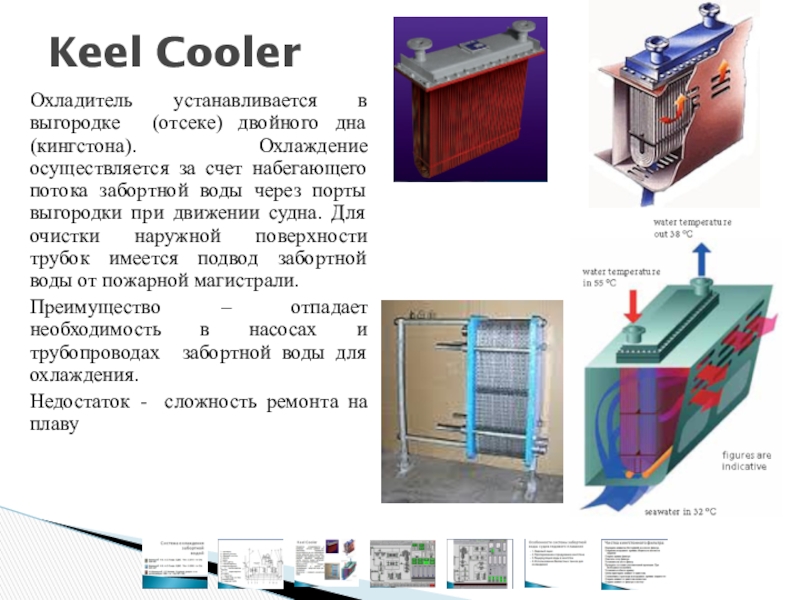

Слайд 3Охладитель устанавливается в выгородке (отсеке) двойного дна (кингстона). Охлаждение осуществляется за
счет набегающего потока забортной воды через порты выгородки при движении судна. Для очистки наружной поверхности трубок имеется подвод забортной воды от пожарной магистрали.
Преимущество – отпадает необходимость в насосах и трубопроводах забортной воды для охлаждения.
Недостаток - сложность ремонта на плаву
Преимущество – отпадает необходимость в насосах и трубопроводах забортной воды для охлаждения.
Недостаток - сложность ремонта на плаву
Keel Cooler

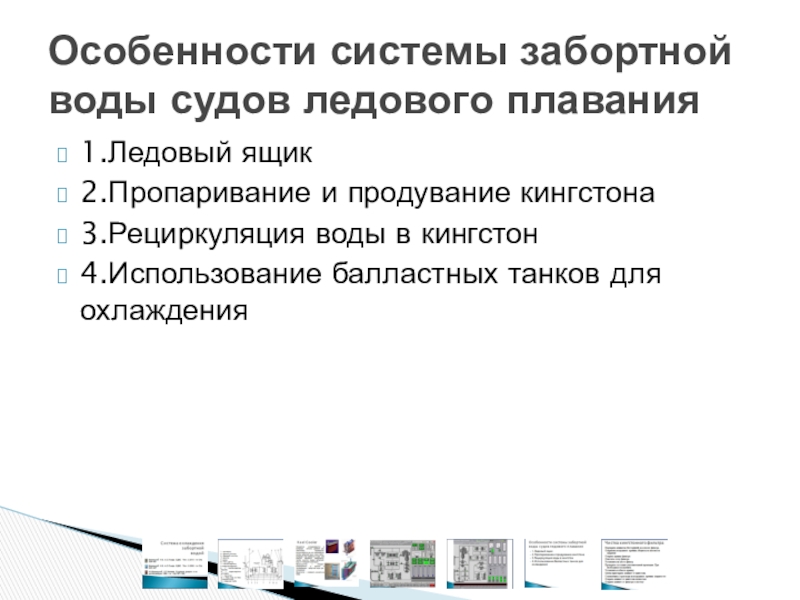

Слайд 61.Ледовый ящик
2.Пропаривание и продувание кингстона
3.Рециркуляция воды в кингстон
4.Использование балластных танков для
охлаждения
Особенности системы забортной воды судов ледового плавания

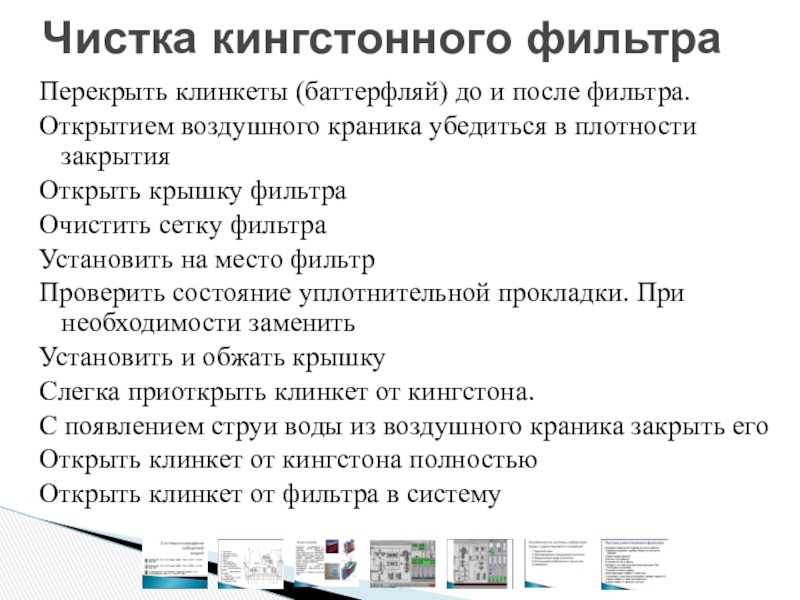

Слайд 7Перекрыть клинкеты (баттерфляй) до и после фильтра.
Открытием воздушного краника убедиться в
плотности закрытия
Открыть крышку фильтра
Очистить сетку фильтра
Установить на место фильтр
Проверить состояние уплотнительной прокладки. При необходимости заменить
Установить и обжать крышку
Слегка приоткрыть клинкет от кингстона.
С появлением струи воды из воздушного краника закрыть его
Открыть клинкет от кингстона полностью
Открыть клинкет от фильтра в систему
Открыть крышку фильтра
Очистить сетку фильтра
Установить на место фильтр
Проверить состояние уплотнительной прокладки. При необходимости заменить
Установить и обжать крышку
Слегка приоткрыть клинкет от кингстона.
С появлением струи воды из воздушного краника закрыть его
Открыть клинкет от кингстона полностью
Открыть клинкет от фильтра в систему
Чистка кингстонного фильтра
