«Система охлаждения
двигателя ЗИЛ-130»

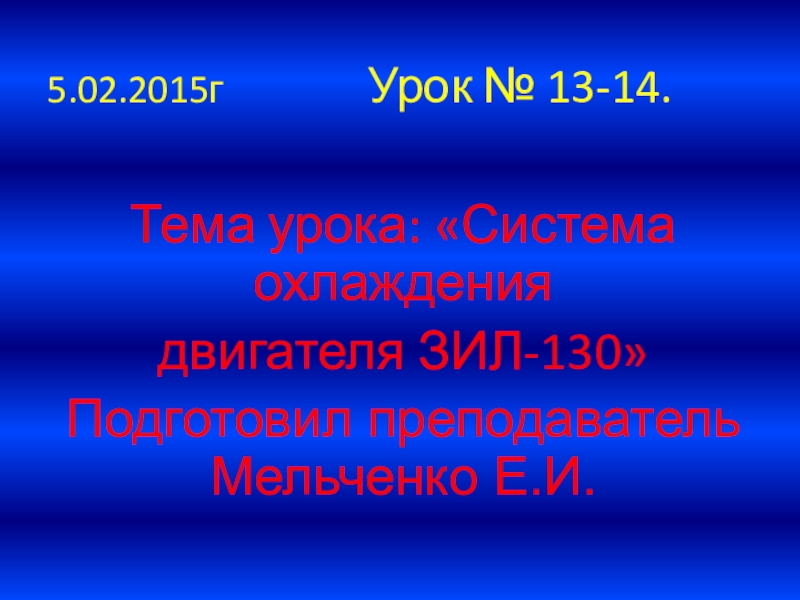

Подготовил преподаватель Мельченко Е.И.

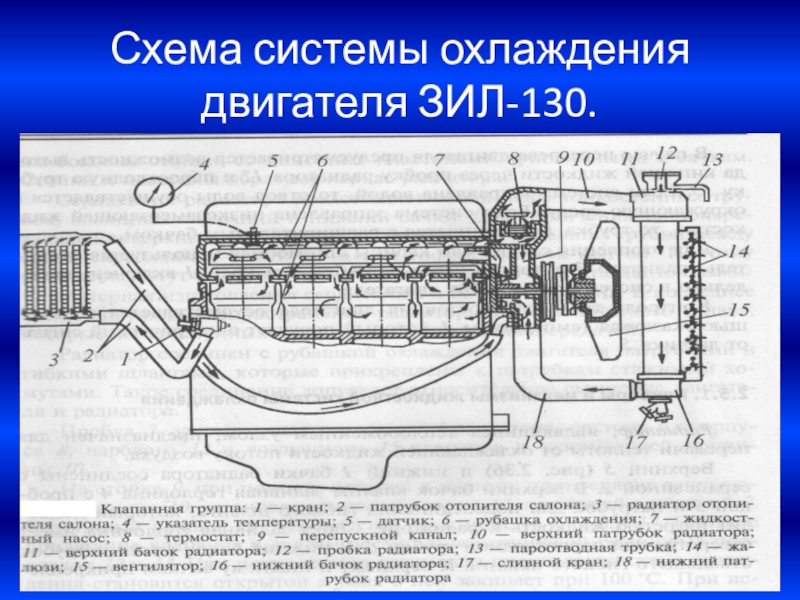

двигателя ЗИЛ-130.

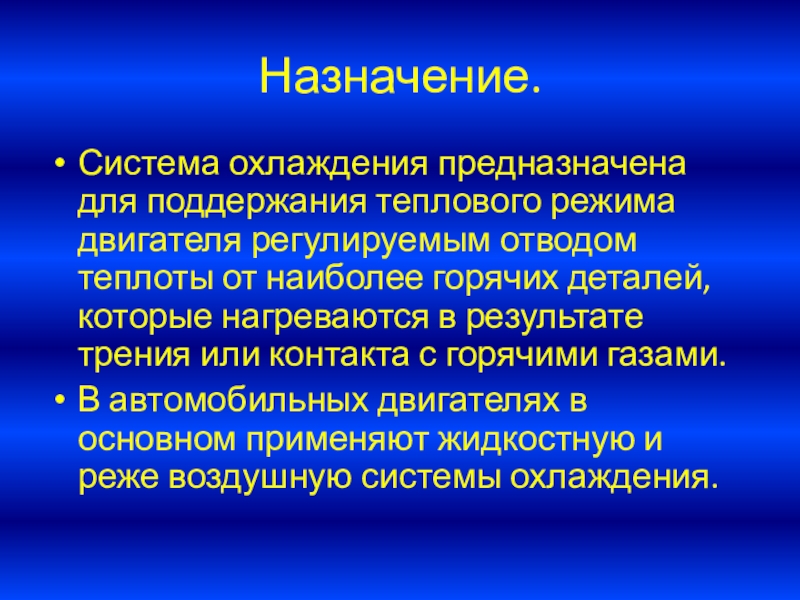

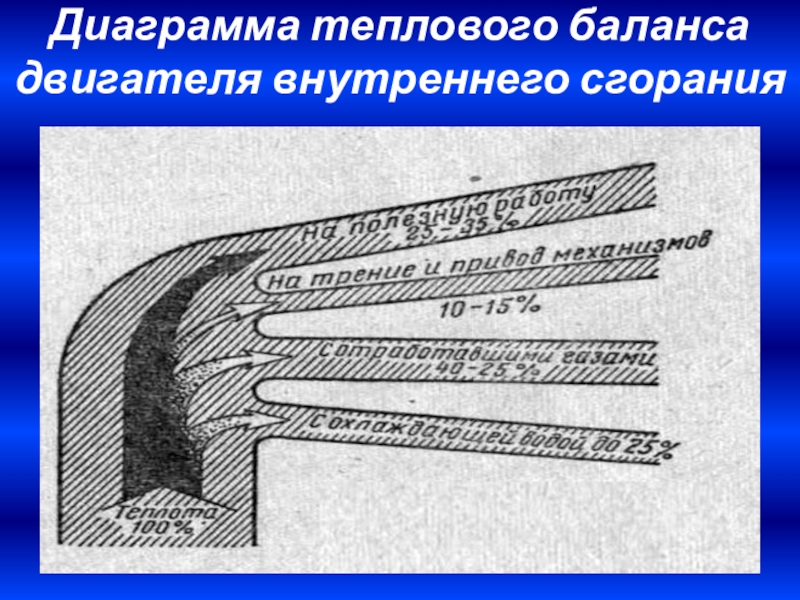

от наиболее горячих деталей, которые нагреваются в результате трения или контакта с горячими газами.
В автомобильных двигателях в основном применяют жидкостную и реже воздушную системы охлаждения.

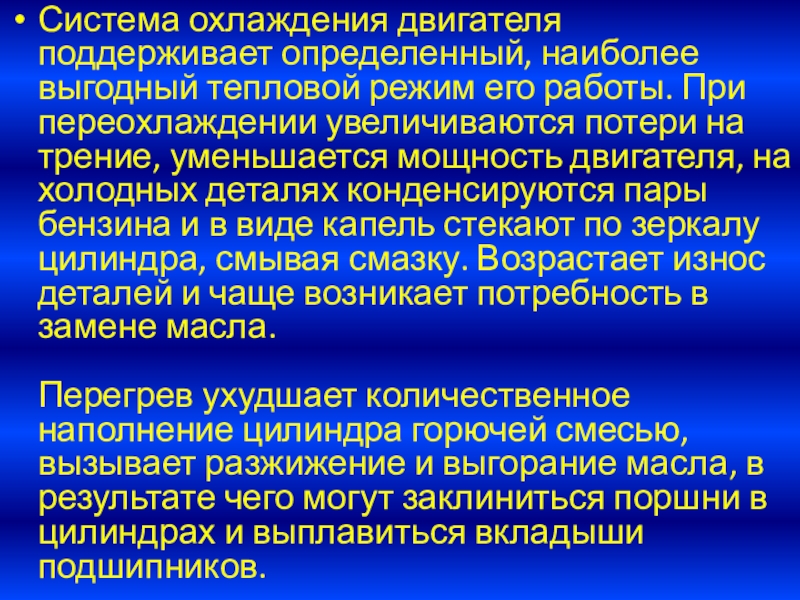

При переохлаждении увеличиваются потери на трение, уменьшается мощность двигателя, на холодных деталях конденсируются пары бензина и в виде капель стекают по зеркалу цилиндра, смывая смазку. Возрастает износ деталей и чаще возникает потребность в замене масла.  Перегрев ухудшает количественное наполнение цилиндра горючей смесью, вызывает разжижение и выгорание масла, в результате чего могут заклиниться поршни в цилиндрах и выплавиться вкладыши подшипников.

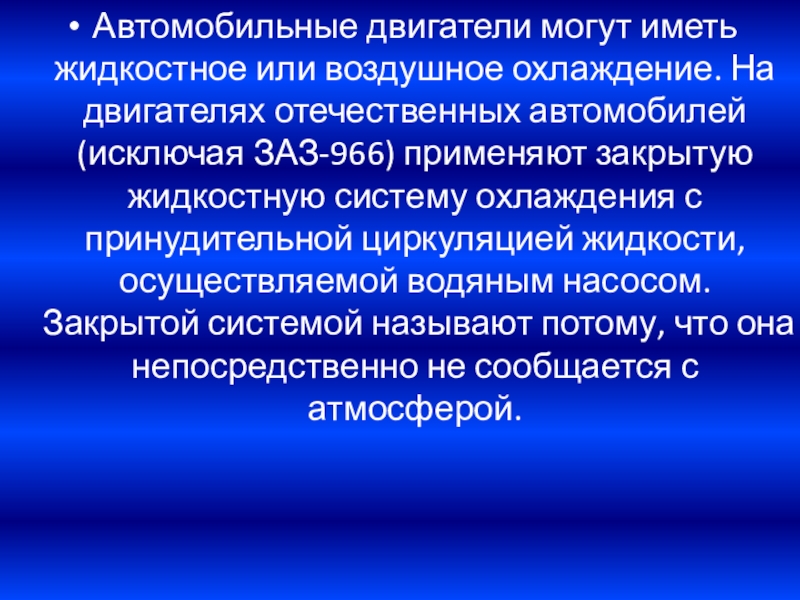

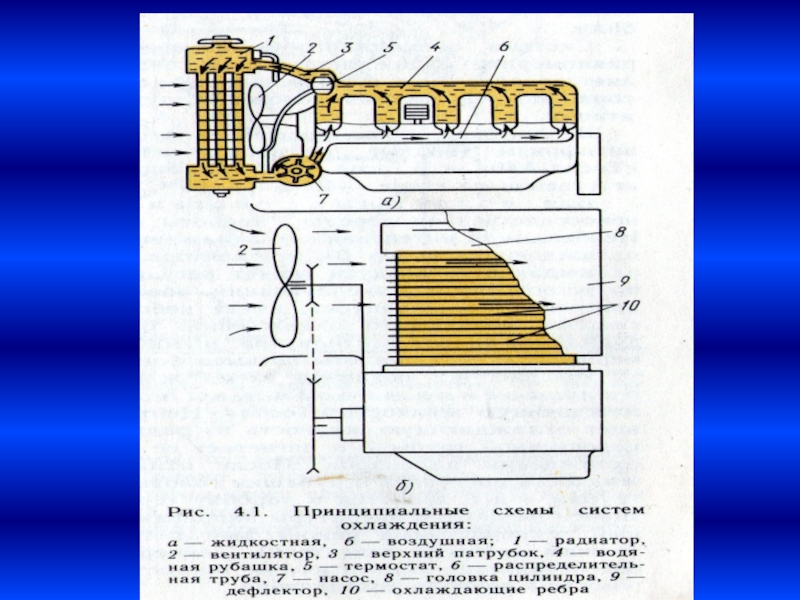

автомобилей (исключая ЗАЗ-966) применяют закрытую жидкостную систему охлаждения с принудительной циркуляцией жидкости, осуществляемой водяным насосом. Закрытой системой называют потому, что она непосредственно не сообщается с атмосферой.

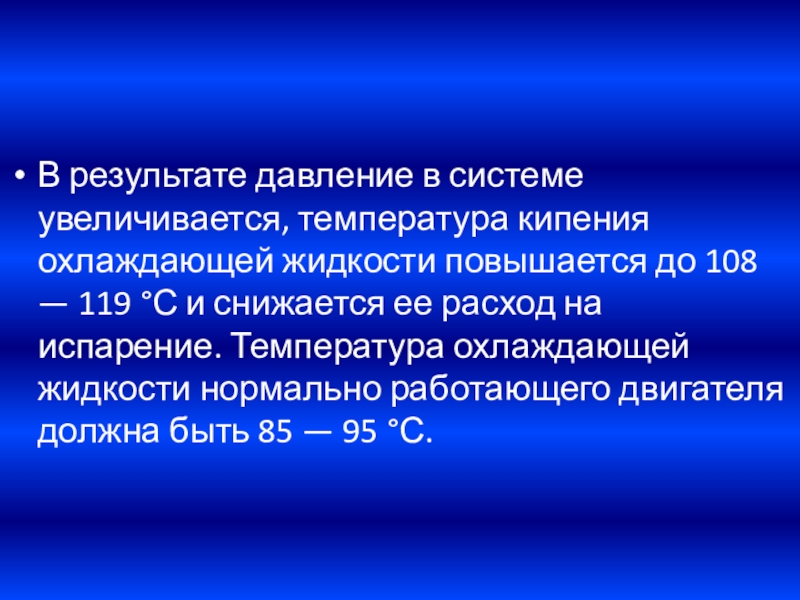

до 108 — 119 °С и снижается ее расход на испарение. Температура охлаждающей жидкости нормально работающего двигателя должна быть 85 — 95 °С.

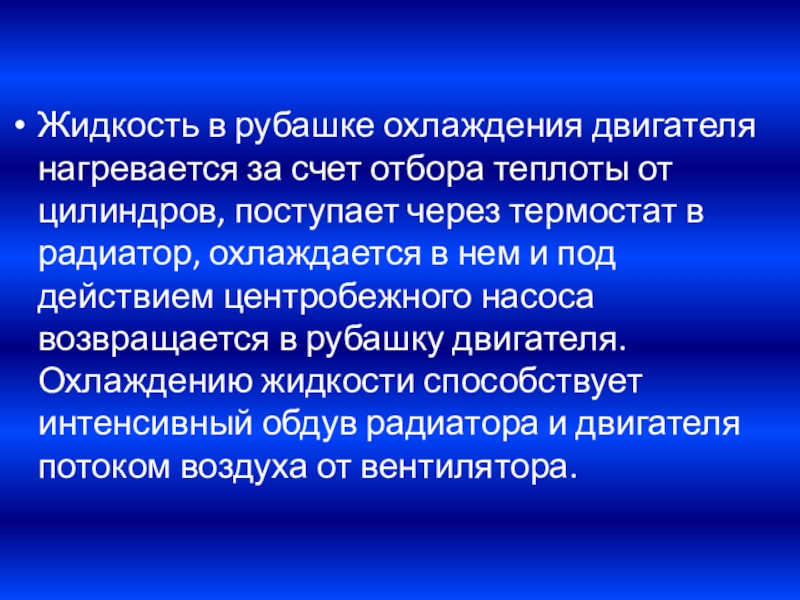

цилиндров, поступает через термостат в радиатор, охлаждается в нем и под действием центробежного насоса возвращается в рубашку двигателя. Охлаждению жидкости способствует интенсивный обдув радиатора и двигателя потоком воздуха от вентилятора.

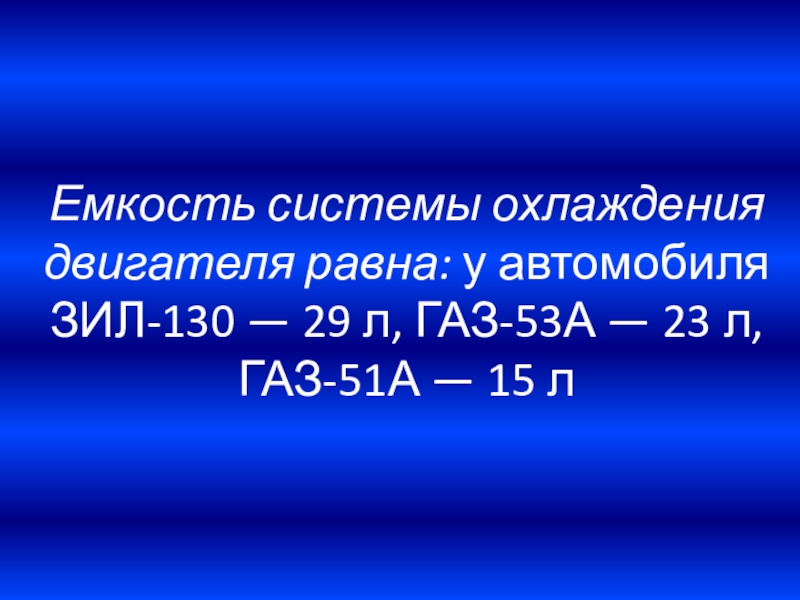

— 23 л, ГАЗ-51А — 15 л

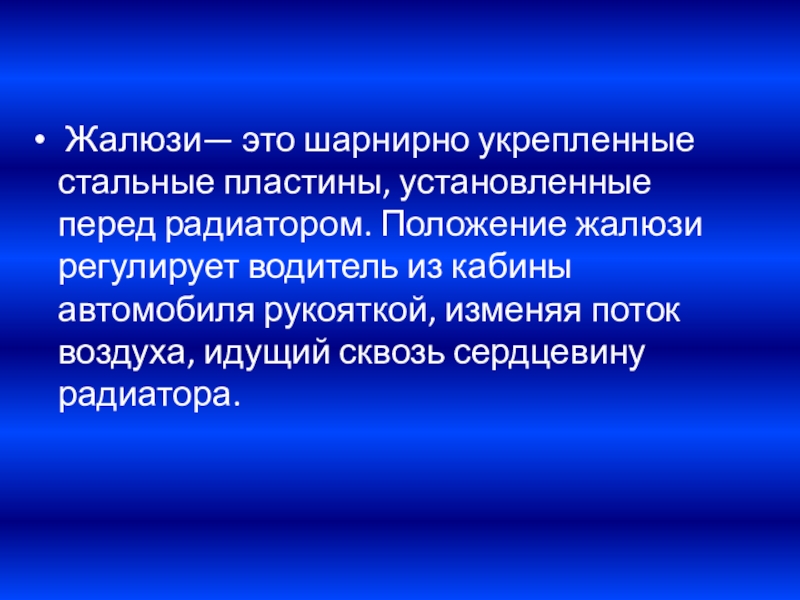

регулирует водитель из кабины автомобиля рукояткой, изменяя поток воздуха, идущий сквозь сердцевину радиатора.

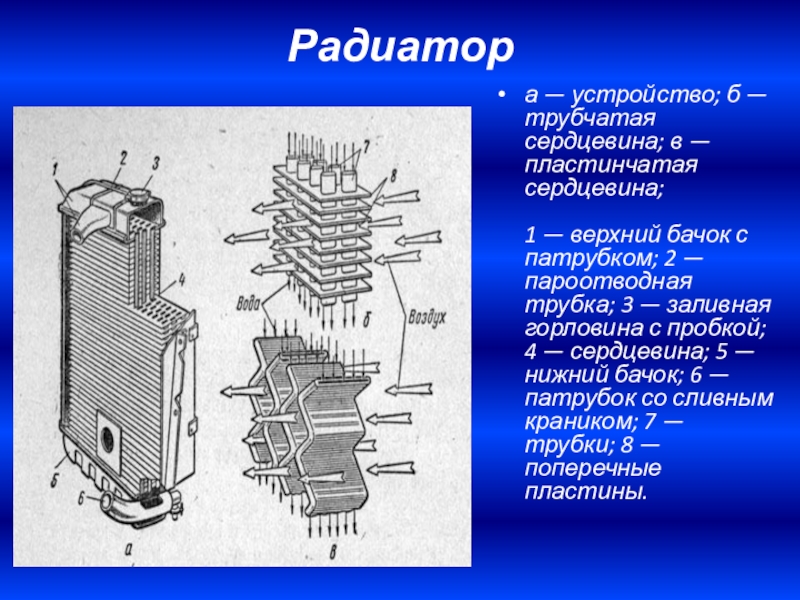

— верхний бачок с патрубком; 2 — пароотводная трубка; 3 — заливная горловина с пробкой; 4 — сердцевина; 5 — нижний бачок; 6 — патрубок со сливным краником; 7 — трубки; 8 — поперечные пластины.

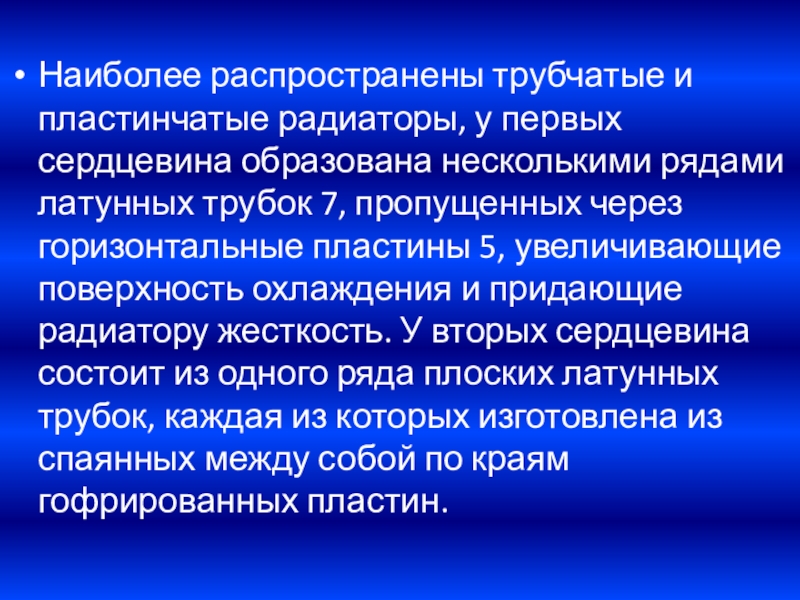

рядами латунных трубок 7, пропущенных через горизонтальные пластины 5, увеличивающие поверхность охлаждения и придающие радиатору жесткость. У вторых сердцевина состоит из одного ряда плоских латунных трубок, каждая из которых изготовлена из спаянных между собой по краям гофрированных пластин.

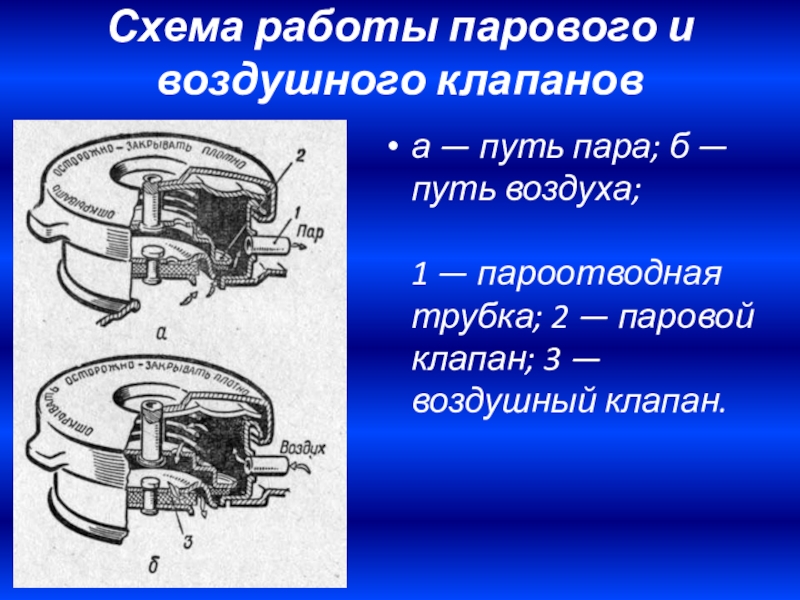

путь воздуха;  1 — пароотводная трубка; 2 — паровой клапан; 3 — воздушный клапан.

— шайба;  5 — пружина;  6 — резиновая манжета.

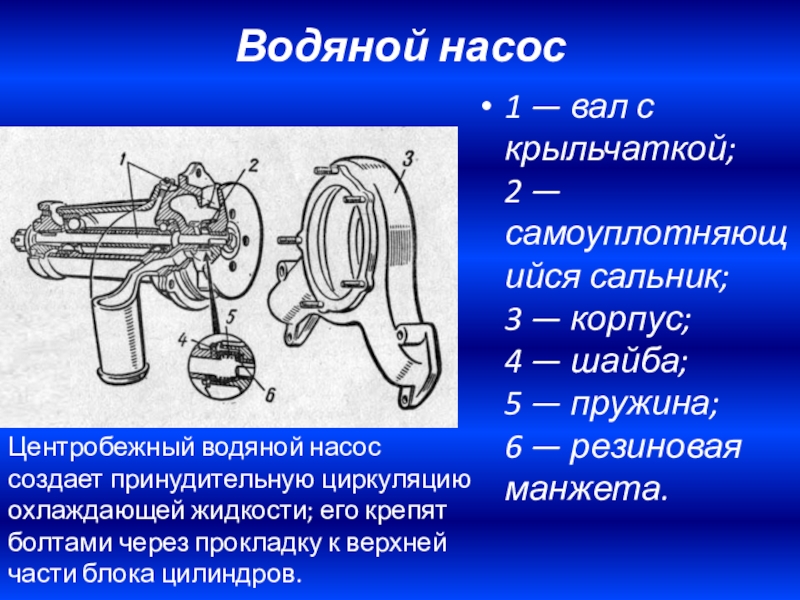

Центробежный водяной насос создает принудительную циркуляцию охлаждающей жидкости; его крепят болтами через прокладку к верхней части блока цилиндров.

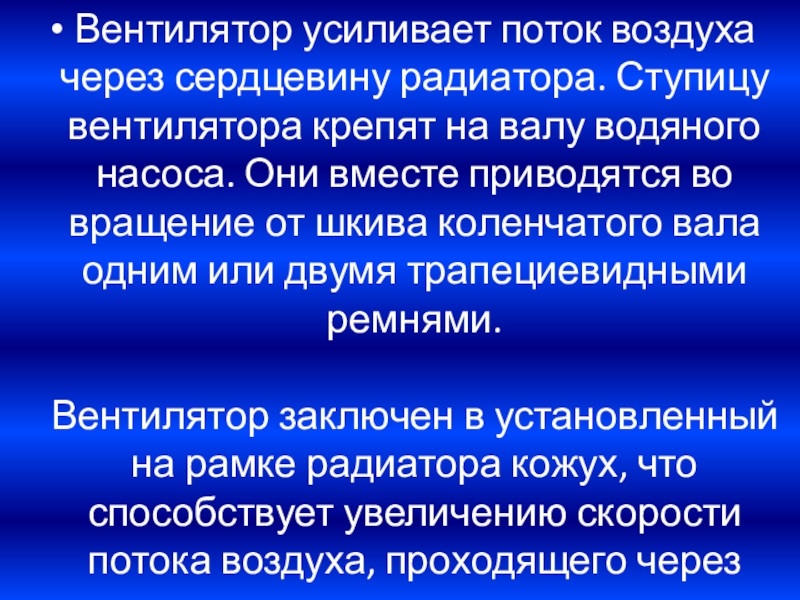

валу водяного насоса. Они вместе приводятся во вращение от шкива коленчатого вала одним или двумя трапециевидными ремнями.  Вентилятор заключен в установленный на рамке радиатора кожух, что способствует увеличению скорости потока воздуха, проходящего через радиатор.

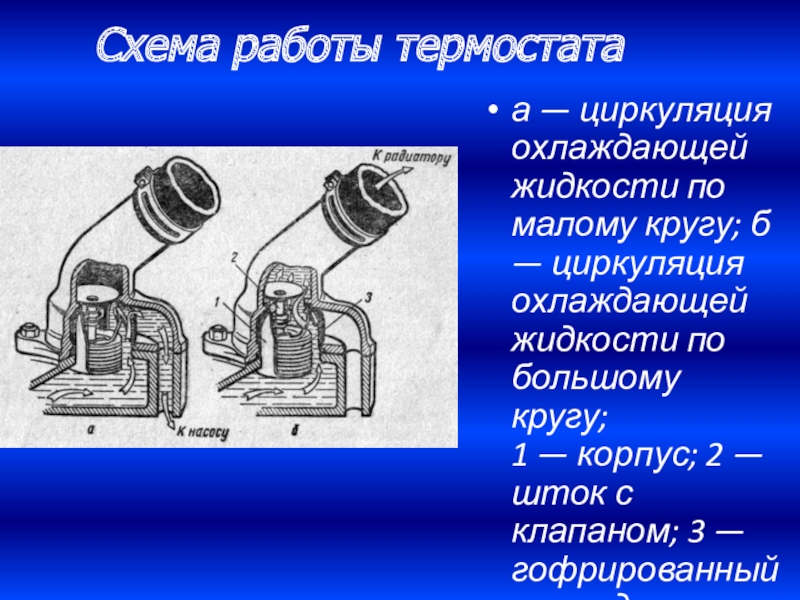

охлаждающей жидкости по большому кругу;  1 — корпус; 2 — шток с клапаном; 3 — гофрированный цилиндр.

Схема работы термостата

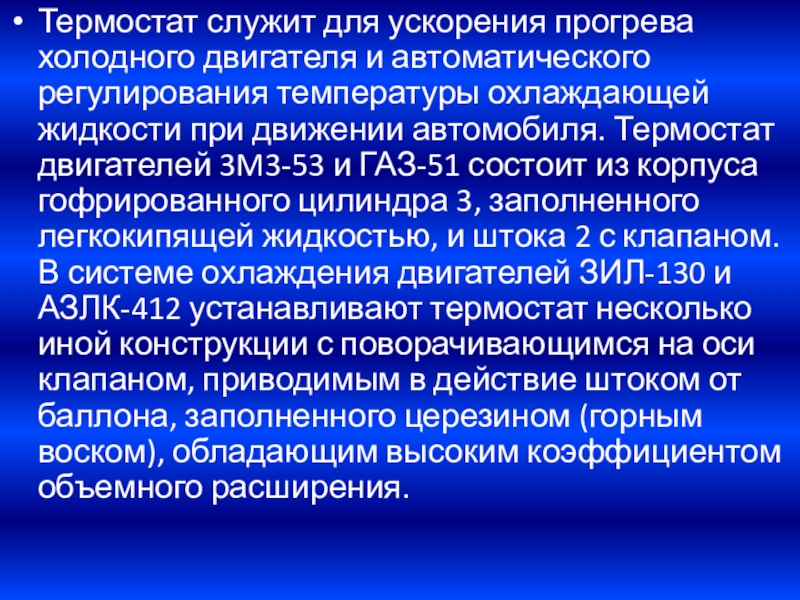

охлаждающей жидкости при движении автомобиля. Термостат двигателей 3M3-53 и ГАЗ-51 состоит из корпуса гофрированного цилиндра 3, заполненного легкокипящей жидкостью, и штока 2 с клапаном. В системе охлаждения двигателей ЗИЛ-130 и АЗЛК-412 устанавливают термостат несколько иной конструкции с поворачивающимся на оси клапаном, приводимым в действие штоком от баллона, заполненного церезином (горным воском), обладающим высоким коэффициентом объемного расширения.

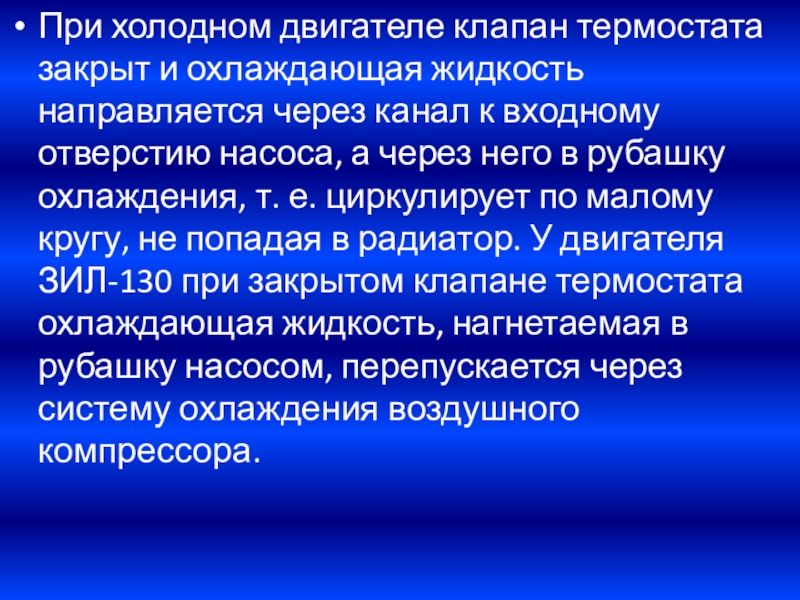

канал к входному отверстию насоса, а через него в рубашку охлаждения, т. е. циркулирует по малому кругу, не попадая в радиатор. У двигателя ЗИЛ-130 при закрытом клапане термостата охлаждающая жидкость, нагнетаемая в рубашку насосом, перепускается через систему охлаждения воздушного компрессора.

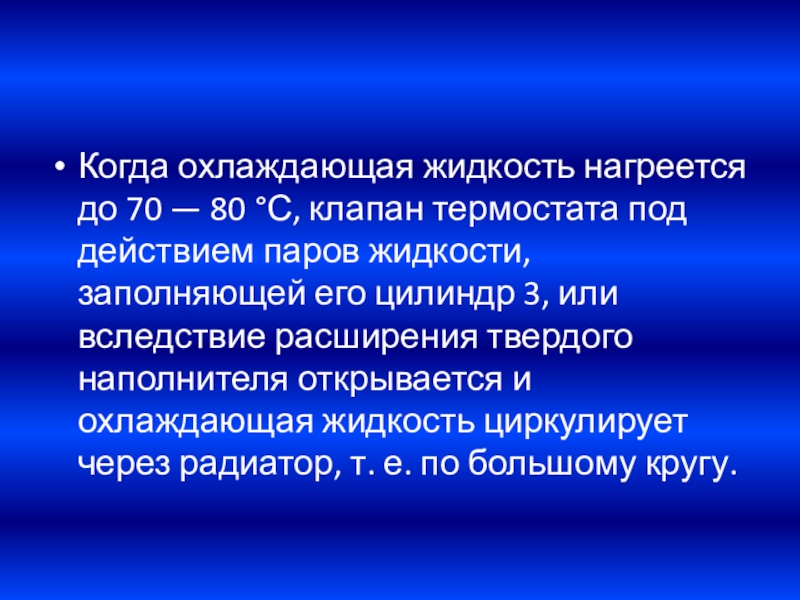

под действием паров жидкости, заполняющей его цилиндр 3, или вследствие расширения твердого наполнителя открывается и охлаждающая жидкость циркулирует через радиатор, т. е. по большому кругу.

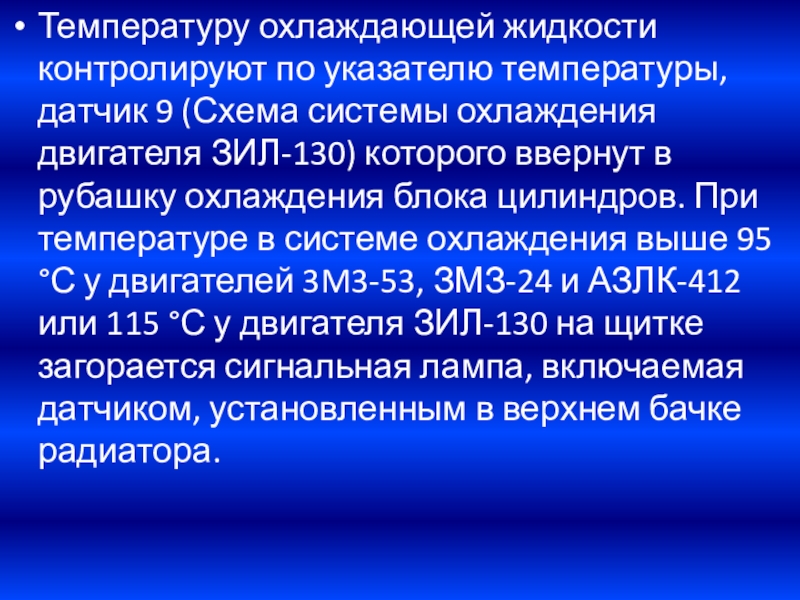

охлаждения двигателя ЗИЛ-130) которого ввернут в рубашку охлаждения блока цилиндров. При температуре в системе охлаждения выше 95 °С у двигателей 3M3-53, ЗМЗ-24 и АЗЛК-412 или 115 °С у двигателя ЗИЛ-130 на щитке загорается сигнальная лампа, включаемая датчиком, установленным в верхнем бачке радиатора.

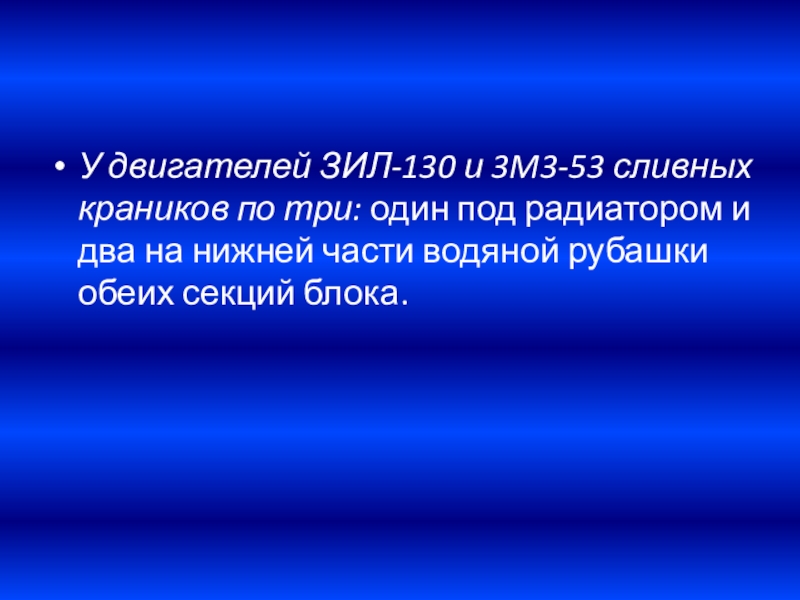

и два на нижней части водяной рубашки обеих секций блока.

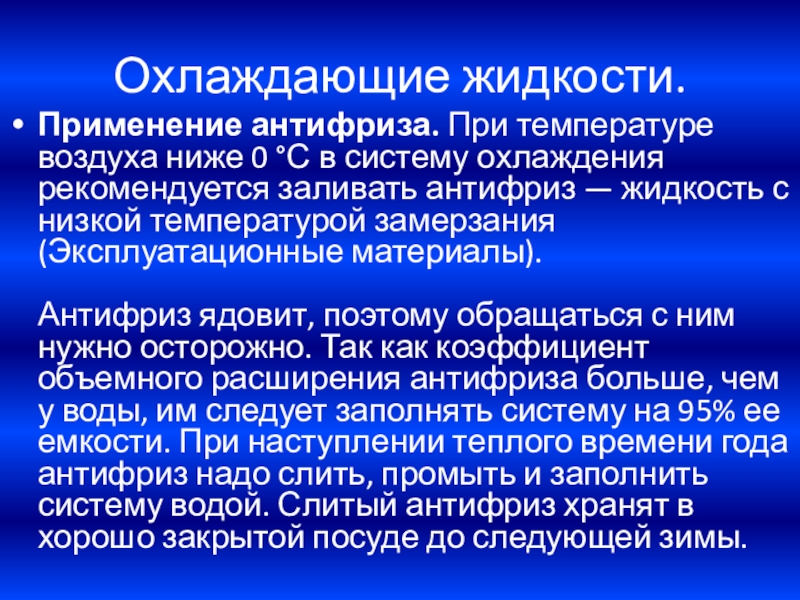

рекомендуется заливать антифриз — жидкость с низкой температурой замерзания (Эксплуатационные материалы).  Антифриз ядовит, поэтому обращаться с ним нужно осторожно. Так как коэффициент объемного расширения антифриза больше, чем у воды, им следует заполнять систему на 95% ее емкости. При наступлении теплого времени года антифриз надо слить, промыть и заполнить систему водой. Слитый антифриз хранят в хорошо закрытой посуде до следующей зимы.

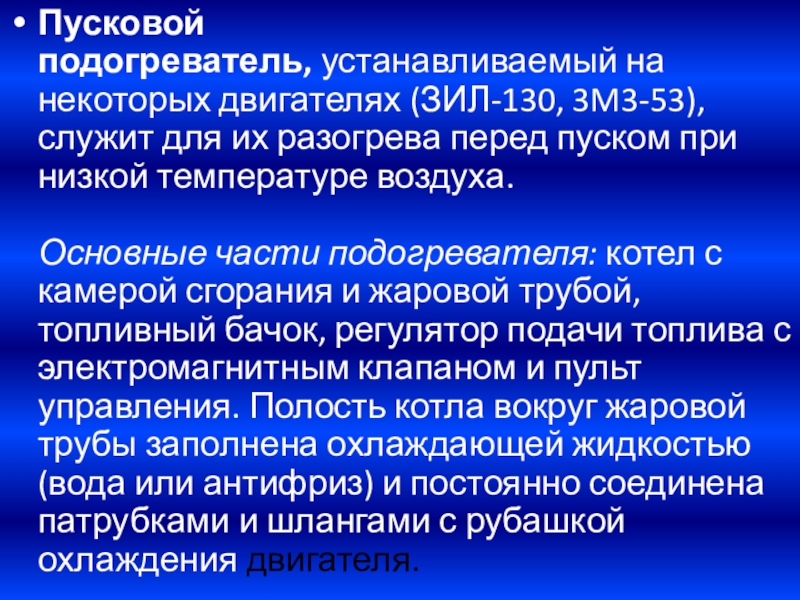

перед пуском при низкой температуре воздуха.  Основные части подогревателя: котел с камерой сгорания и жаровой трубой, топливный бачок, регулятор подачи топлива с электромагнитным клапаном и пульт управления. Полость котла вокруг жаровой трубы заполнена охлаждающей жидкостью (вода или антифриз) и постоянно соединена патрубками и шлангами с рубашкой охлаждения двигателя.

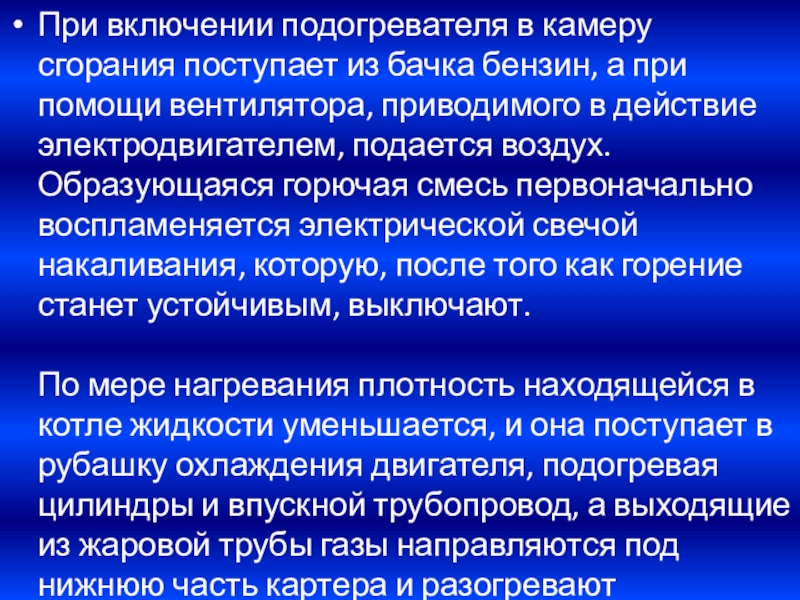

при помощи вентилятора, приводимого в действие электродвигателем, подается воздух. Образующаяся горючая смесь первоначально воспламеняется электрической свечой накаливания, которую, после того как горение станет устойчивым, выключают.  По мере нагревания плотность находящейся в котле жидкости уменьшается, и она поступает в рубашку охлаждения двигателя, подогревая цилиндры и впускной трубопровод, а выходящие из жаровой трубы газы направляются под нижнюю часть картера и разогревают находящееся в нем масло.
