Презентация, доклад на тему Шнек жатки

Шнек жатки сужает поток скошенных стеблей и подает их к плавающему транспортеру.

Слайд 1Шнек жатки

Шнек жатки

Слайд 2Шнек жатки сужает поток скошенных стеблей и подает их к плавающему

транспортеру.
Шнек жатки сужает поток скошенных стеблей и подает их к плавающему транспортеру.

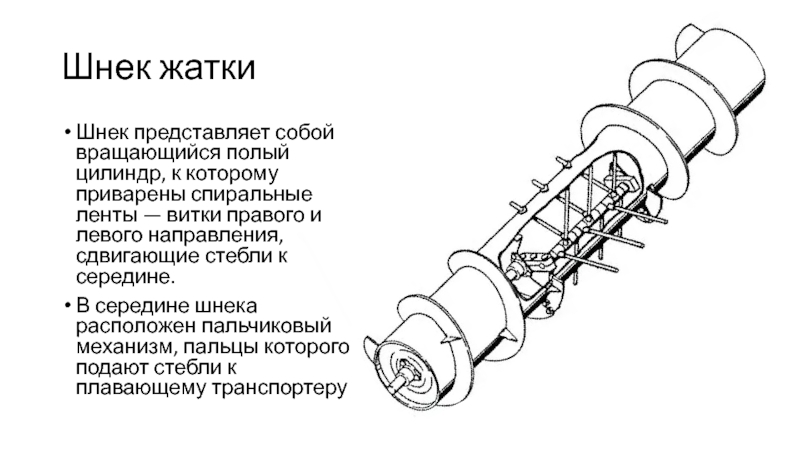

Слайд 3Шнек жатки
Шнек представляет собой вращающийся полый цилиндр, к которому приварены спиральные

ленты — витки правого и левого направления, сдвигающие стебли к середине.
В середине шнека расположен пальчиковый механизм, пальцы которого подают стебли к плавающему транспортеру
Шнек жаткиШнек представляет собой вращающийся полый цилиндр, к которому приварены спиральные ленты — витки правого и левого

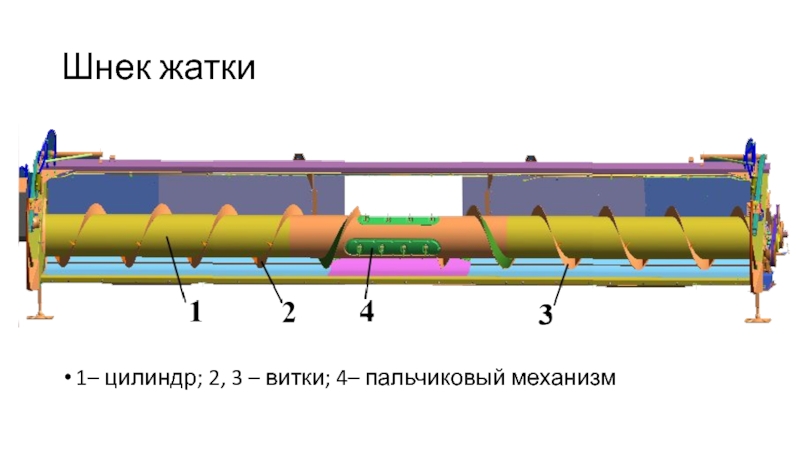

Слайд 4Шнек жатки
1– цилиндр; 2, 3 – витки; 4– пальчиковый механизм

Шнек жатки1– цилиндр; 2, 3 – витки; 4– пальчиковый механизм

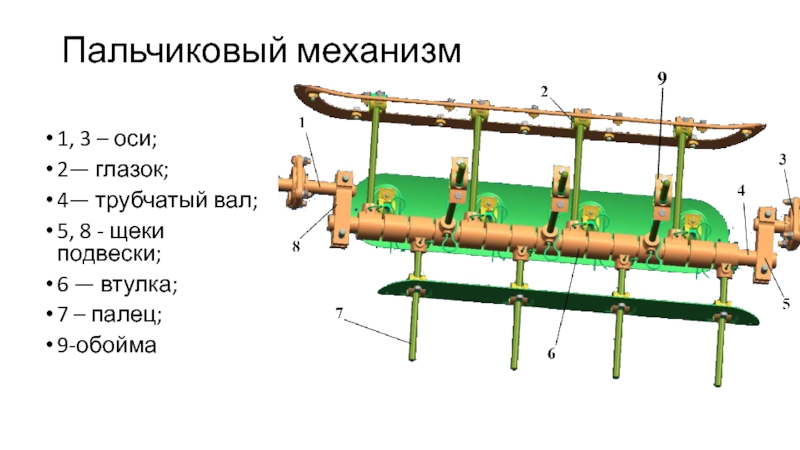

Слайд 5Пальчиковый механизм
1, 3 – оси;
2— глазок;
4— трубчатый вал;
5, 8

- щеки подвески;
6 — втулка;
7 – палец;
9-обойма

9

Пальчиковый механизм1, 3 – оси; 2— глазок;4— трубчатый вал; 5, 8 - щеки подвески;6 — втулка; 7

Слайд 6Детали пальчикового механизма
Палец
Кронштейн пальца

Детали пальчикового механизмаПалец Кронштейн пальца

Слайд 7Детали пальчикового механизма
Втулка пальца
Глазок с обоймой в сборе

Детали пальчикового механизмаВтулка пальца Глазок с обоймой в сборе

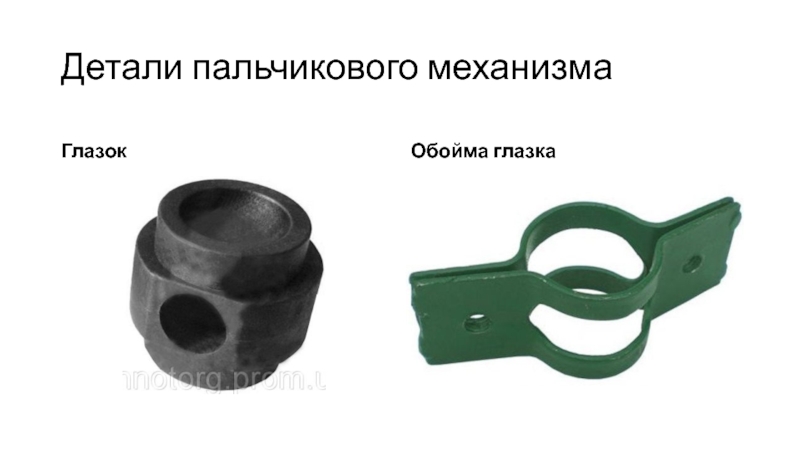

Слайд 8Детали пальчикового механизма
Глазок
Обойма глазка

Детали пальчикового механизмаГлазок Обойма глазка

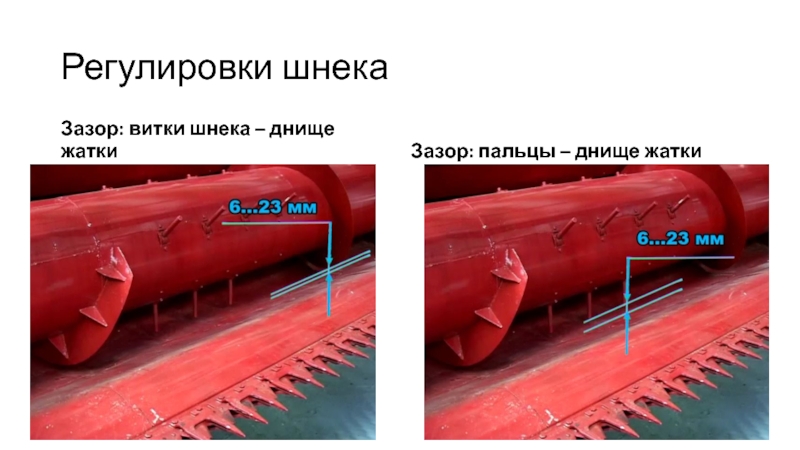

Слайд 9Регулировки шнека
Зазор: витки шнека – днище жатки
Зазор: пальцы – днище жатки

Регулировки шнекаЗазор: витки шнека – днище жаткиЗазор: пальцы – днище жатки

Слайд 10Регулировки зазоров
Зазор: витки шнека – днище жатки
Зазор: пальцы – днище жатки

Регулировки зазоровЗазор: витки шнека – днище жаткиЗазор: пальцы – днище жатки

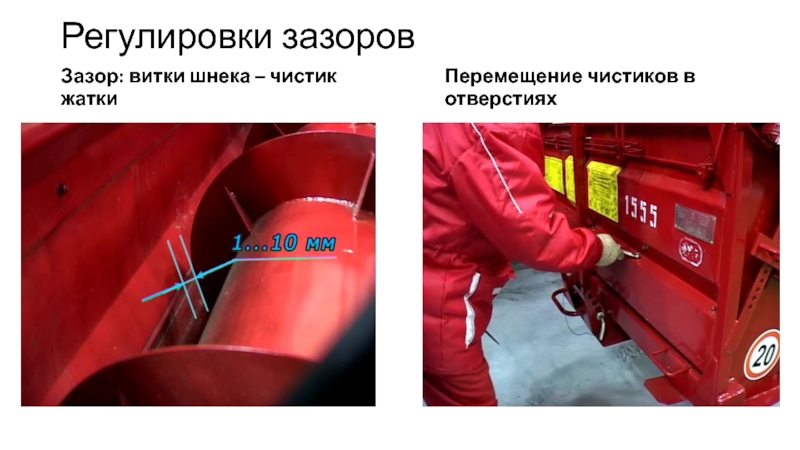

Слайд 11Регулировки зазоров
Зазор: витки шнека – чистик жатки
Перемещение чистиков в отверстиях

Регулировки зазоровЗазор: витки шнека – чистик жаткиПеремещение чистиков в отверстиях

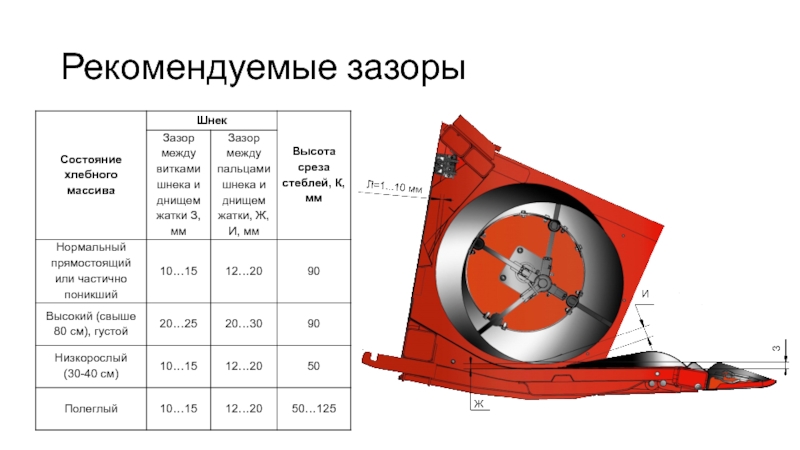

Слайд 12Рекомендуемые зазоры

Рекомендуемые зазоры
