Презентация, доклад на тему Рулевое управление KIA RIO
Содержание
- 1. Рулевое управление KIA RIO
- 2. Кузов.Длина – 4,4 м.Ширина – 1,74 м.Высота
- 3. Подвеска. Передняя подвеска.1- амортизаторная стойка; 2- стойка
- 4. Задняя подвеска.1-пружина задней подвески; 2-буфер сжатия задней
- 5. Рулевое управление Рулевая колонка. 1- нижний карданный шарнир
- 6. Рулевой механизм.1,11- наконечники рулевых тяг; 2,10- контргайки;
- 7. Тормозная система. Тормозной механизм переднего колеса.1- тормозной
- 8. Тормозной механизм заднего колеса.1,11- направляющие пальцы суппорта
- 9. Главный тормозной цилиндр.1- пробка бачка главного тормозного
- 10. Спасибо за внимание!
Кузов.Длина – 4,4 м.Ширина – 1,74 м.Высота – 1,47 м.Колесная база – 2,6 м.Дорожный просвет – 160 мм.Объем багажника – 480 л.

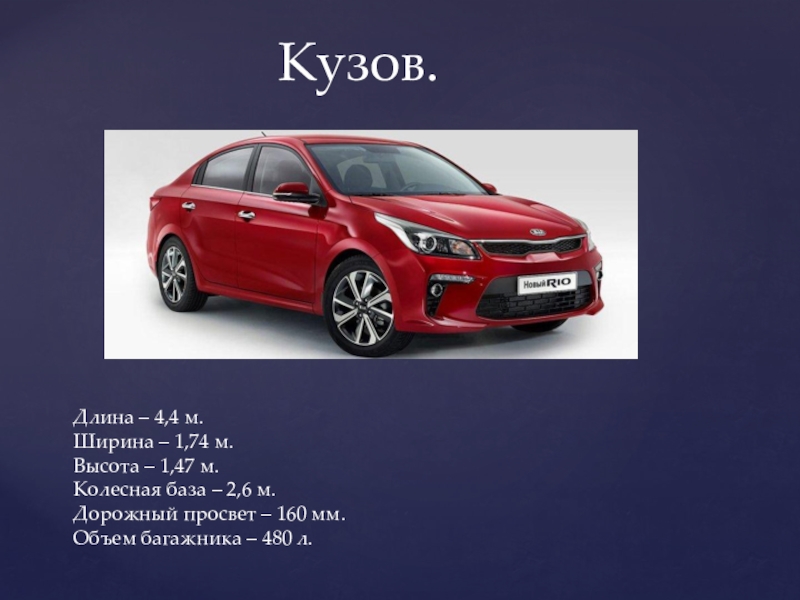

Слайд 2Кузов.
Длина – 4,4 м.
Ширина – 1,74 м.
Высота – 1,47 м.
Колесная база
– 2,6 м.
Дорожный просвет – 160 мм.
Объем багажника – 480 л.
Дорожный просвет – 160 мм.
Объем багажника – 480 л.

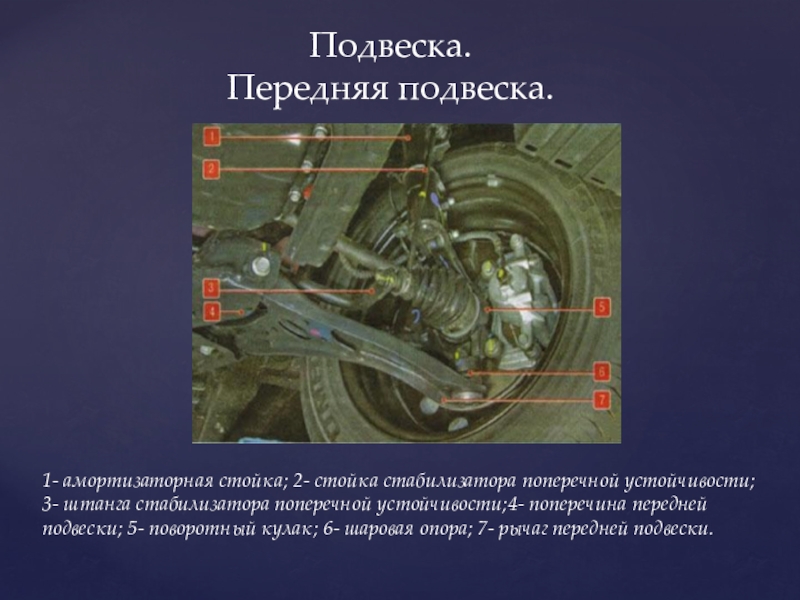

Слайд 3Подвеска.
Передняя подвеска.
1- амортизаторная стойка; 2- стойка стабилизатора поперечной устойчивости; 3- штанга
стабилизатора поперечной устойчивости;4- поперечина передней подвески; 5- поворотный кулак; 6- шаровая опора; 7- рычаг передней подвески.

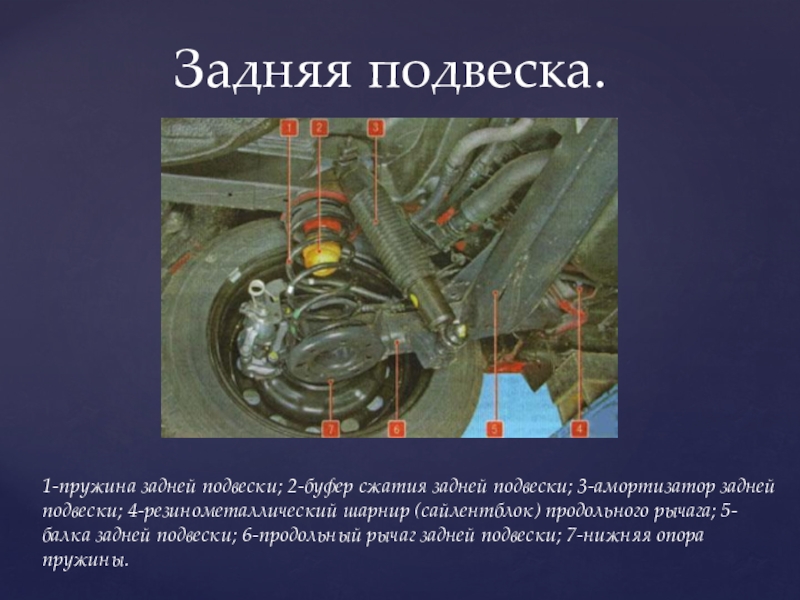

Слайд 4Задняя подвеска.
1-пружина задней подвески; 2-буфер сжатия задней подвески; 3-амортизатор задней подвески;
4-резинометаллический шарнир (сайлентблок) продольного рычага; 5- балка задней подвески; 6-продольный рычаг задней подвески; 7-нижняя опора пружины.

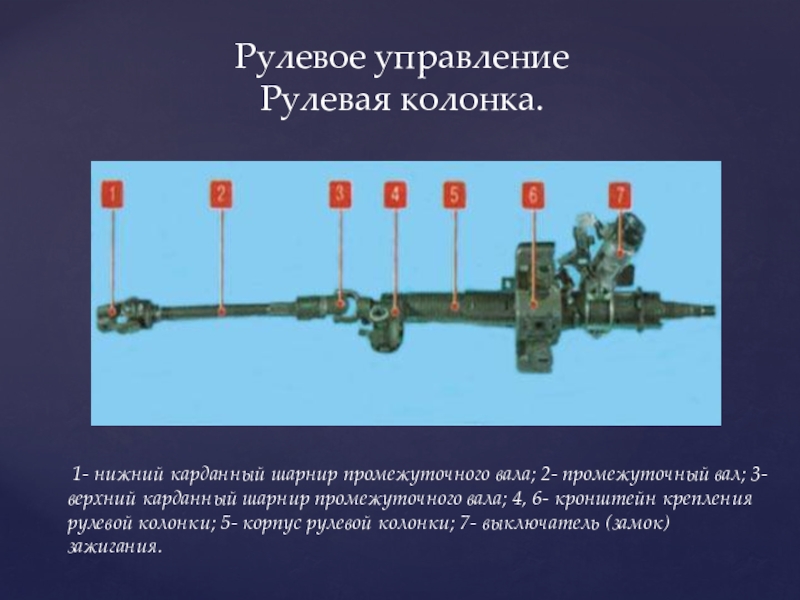

Слайд 5Рулевое управление
Рулевая колонка.
1- нижний карданный шарнир промежуточного вала; 2- промежуточный вал;
3- верхний карданный шарнир промежуточного вала; 4, 6- кронштейн крепления рулевой колонки; 5- корпус рулевой колонки; 7- выключатель (замок) зажигания.

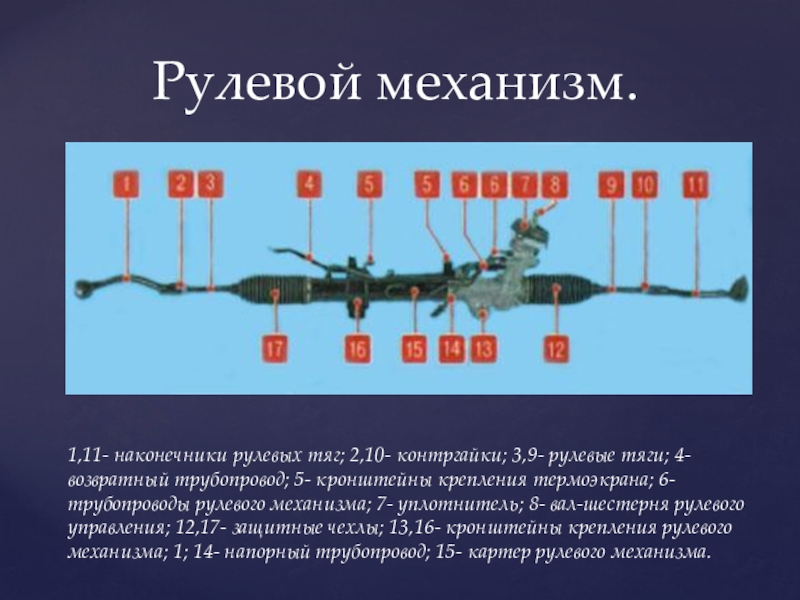

Слайд 6Рулевой механизм.
1,11- наконечники рулевых тяг; 2,10- контргайки; 3,9- рулевые тяги; 4-
возвратный трубопровод; 5- кронштейны крепления термоэкрана; 6- трубопроводы рулевого механизма; 7- уплотнитель; 8- вал-шестерня рулевого управления; 12,17- защитные чехлы; 13,16- кронштейны крепления рулевого механизма; 1; 14- напорный трубопровод; 15- картер рулевого механизма.

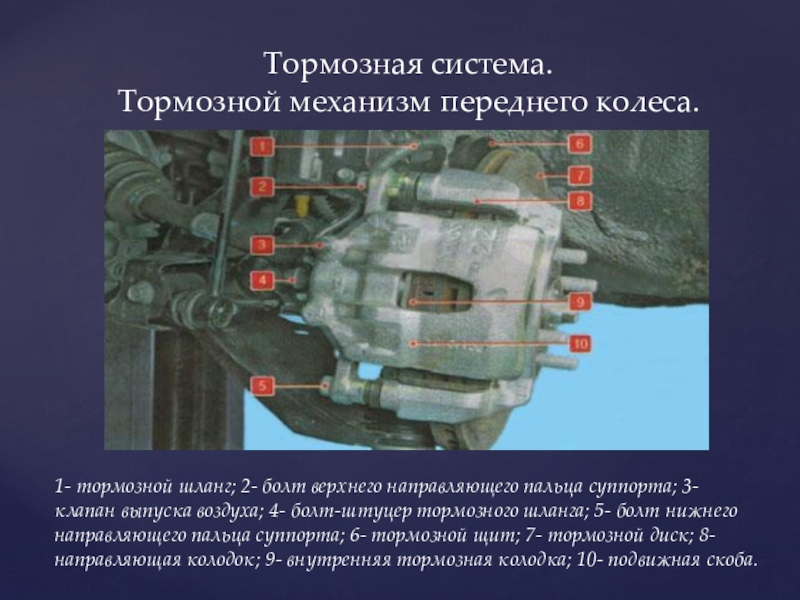

Слайд 7Тормозная система.
Тормозной механизм переднего колеса.
1- тормозной шланг; 2- болт верхнего направляющего
пальца суппорта; 3- клапан выпуска воздуха; 4- болт-штуцер тормозного шланга; 5- болт нижнего направляющего пальца суппорта; 6- тормозной щит; 7- тормозной диск; 8- направляющая колодок; 9- внутренняя тормозная колодка; 10- подвижная скоба.

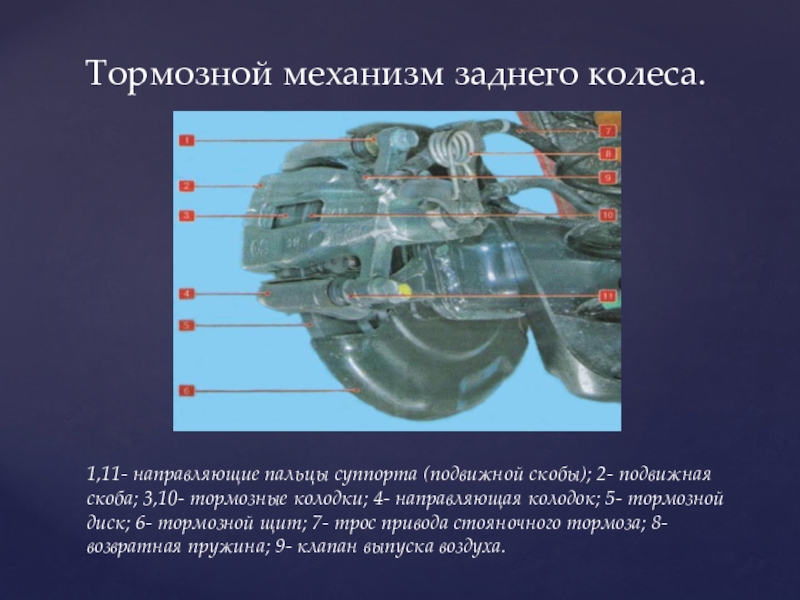

Слайд 8Тормозной механизм заднего колеса.
1,11- направляющие пальцы суппорта (подвижной скобы); 2- подвижная
скоба; 3,10- тормозные колодки; 4- направляющая колодок; 5- тормозной диск; 6- тормозной щит; 7- трос привода стояночного тормоза; 8- возвратная пружина; 9- клапан выпуска воздуха.

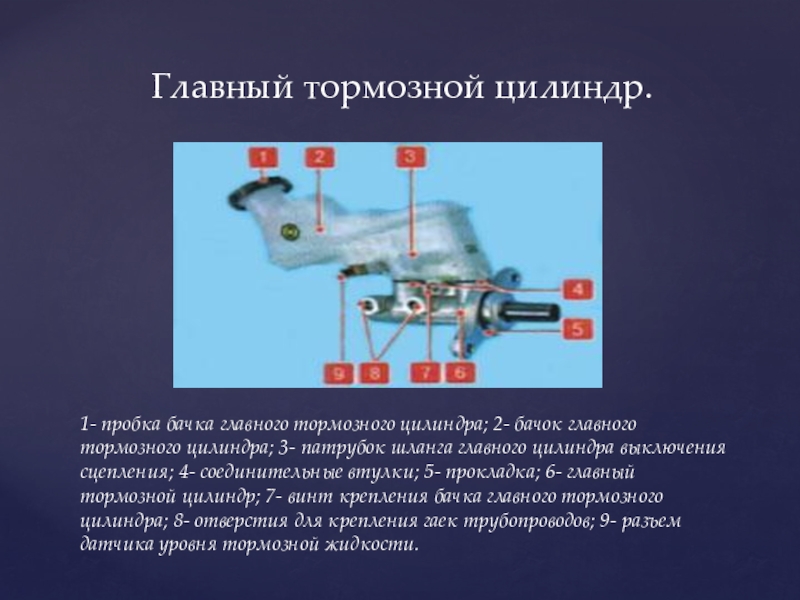

Слайд 9Главный тормозной цилиндр.
1- пробка бачка главного тормозного цилиндра; 2- бачок главного
тормозного цилиндра; 3- патрубок шланга главного цилиндра выключения сцепления; 4- соединительные втулки; 5- прокладка; 6- главный тормозной цилиндр; 7- винт крепления бачка главного тормозного цилиндра; 8- отверстия для крепления гаек трубопроводов; 9- разъем датчика уровня тормозной жидкости.
