Презентация, доклад на тему Резьбовые соединения
Содержание
- 1. Резьбовые соединения
- 2. Изображение и обозначение резьбы.
- 3. Виды соединений.РазъемныеНеразъемныеС резьбойБез резьбыБолтовое ВинтовоеШпилечноеШпоночноеШтифтовоеШплинтовоеШлицевоеСварное ЗаклепочноеКлееноеПаяное
- 4. К разъемным соединениям относятся такие соединения, которые
- 5. Резьбовое соединение.Резьба – это поверхность, образованная при винтовом движении плоского контура по цилиндрической поверхности.
- 6. Слайд 6
- 7. Слайд 7
- 8. Элементы резьбы.p – шаг резьбы, расстояние между
- 9. Виды резьбы.БолтГайка
- 10. Виды резьбы.МетрическаяТрубнаяТрапецеидальнаяУпорная

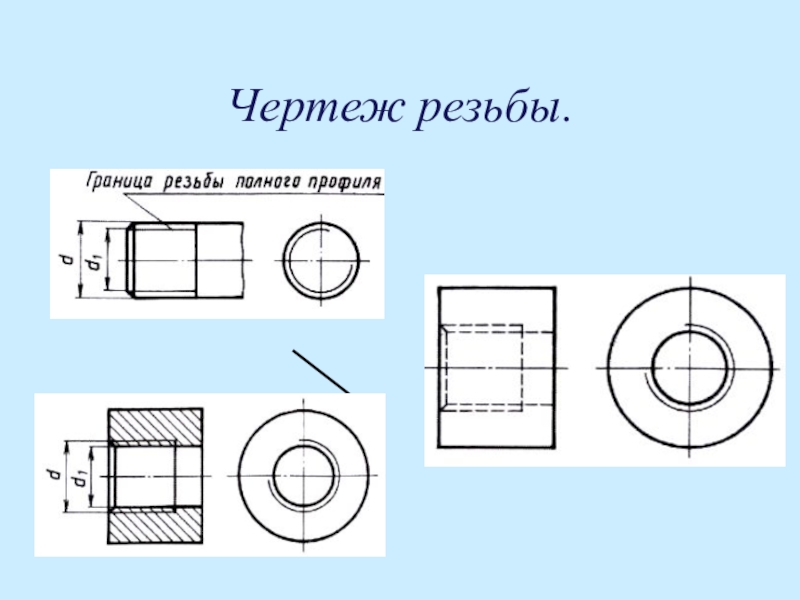

- 11. Чертеж резьбы.
- 12. Типы резьбовых соединений Соединения деталей и
- 13. Сравните конструктивное
- 14. ОСНОВНЫЕ ЭЛЕМЕНТЫ РЕЗЬБЫ
- 15. Основные понятияУгол профиля при вершине (в градусах).Шаг
- 16. Слайд 16
- 17. Метрическая резьбаМетрическая резьба используется в большинстве автомобилей
- 18. Дюймовая резьбаДюймовая резьба применяется в автомобилях США,
- 19. Слайд 19
- 20. Резьбонарезной инструментМетчик (фото 1) предназначен для создания
- 21. Резьбонарезной инструментРежущая (заходная) часть — в виде
- 22. Резьбонарезной инструментФото 2. Комплект из трех метчиков: а — черновой; б — средний; в — чистовой

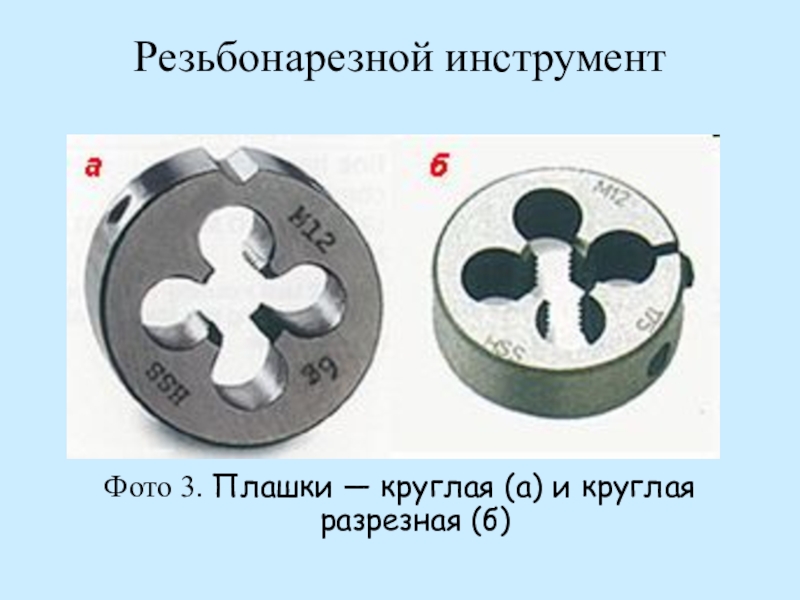

- 23. Резьбонарезной инструментФото 3. Плашки — круглая (а) и круглая разрезная (б)
- 24. Резьбонарезной инструментПлашки (лерки, фото 3) применяют для

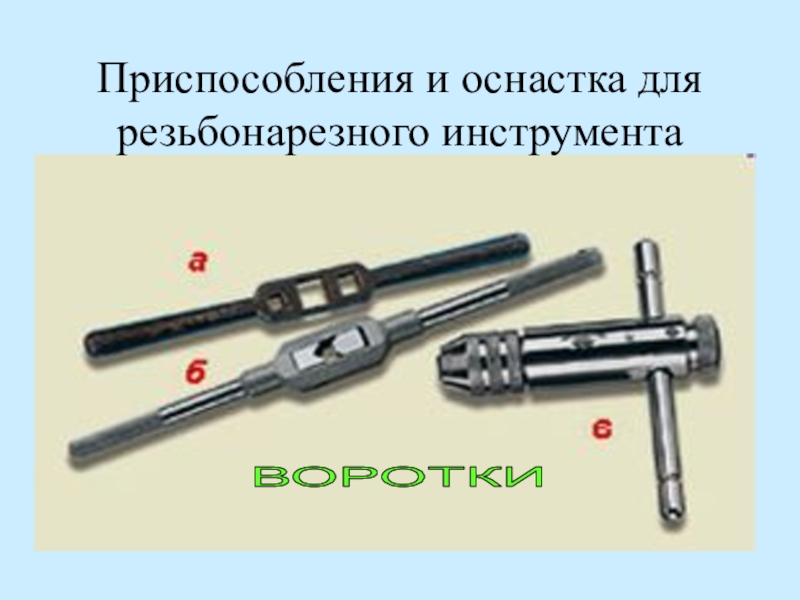

- 25. Приспособления и оснастка для резьбонарезного инструментаВОРОТКИ

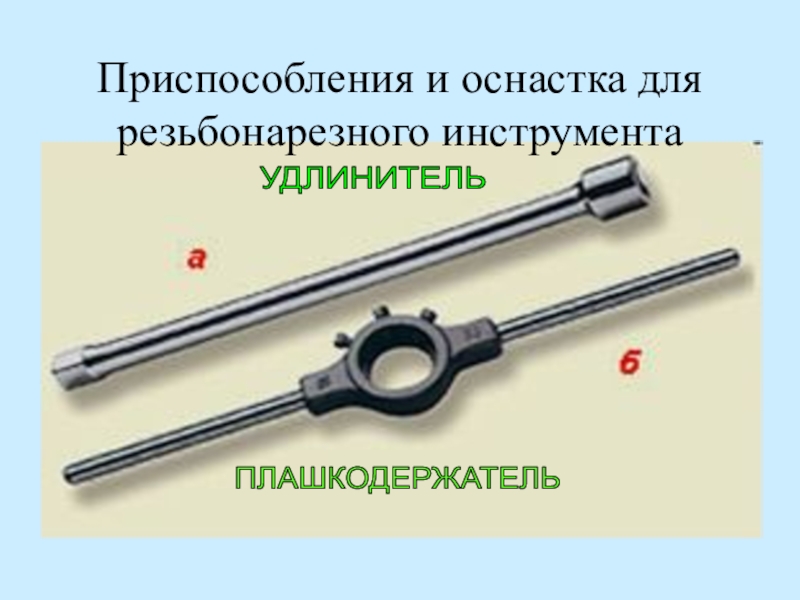

- 26. Приспособления и оснастка для резьбонарезного инструментаПЛАШКОДЕРЖАТЕЛЬУДЛИНИТЕЛЬ

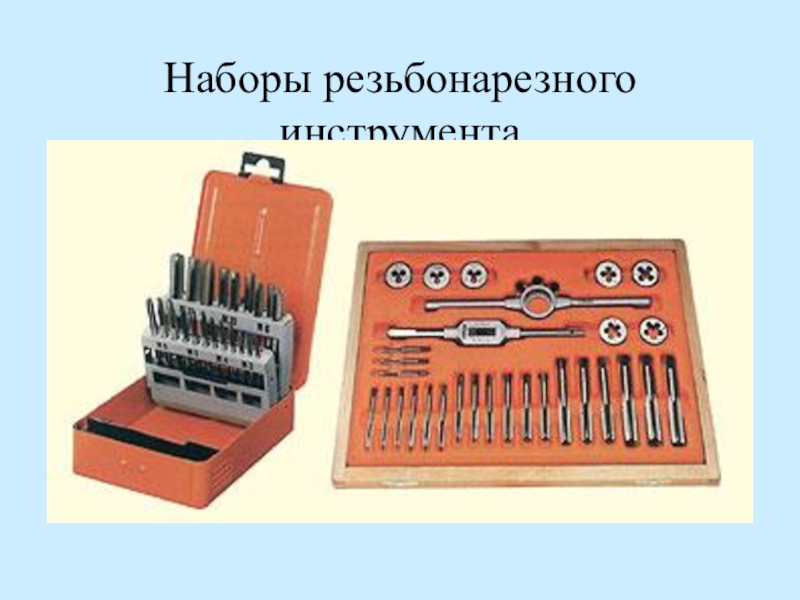

- 27. Наборы резьбонарезного инструмента
- 28. Вопросы:Расстояние между вершинами соседних витков – это

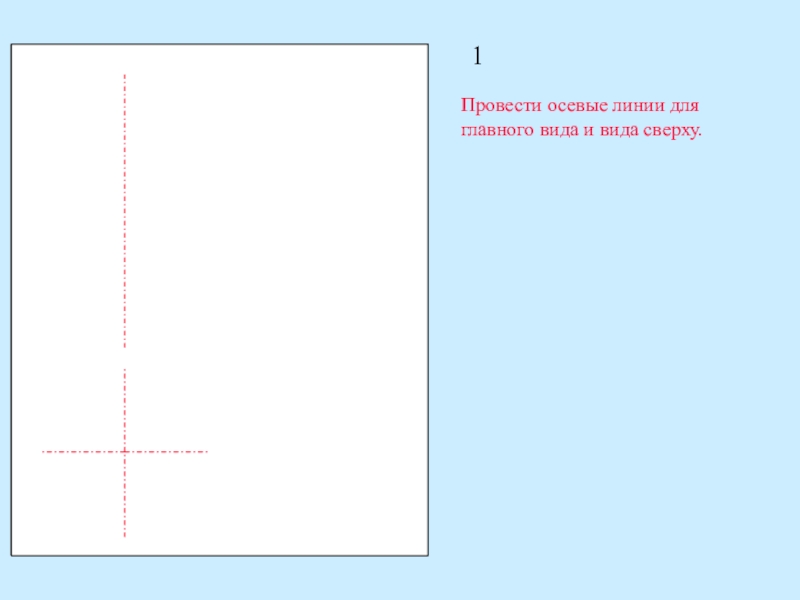

- 29. 1Провести осевые линии для главного вида и вида сверху.
- 30. 2Построить прямоугольник (головку болта) на главном виде

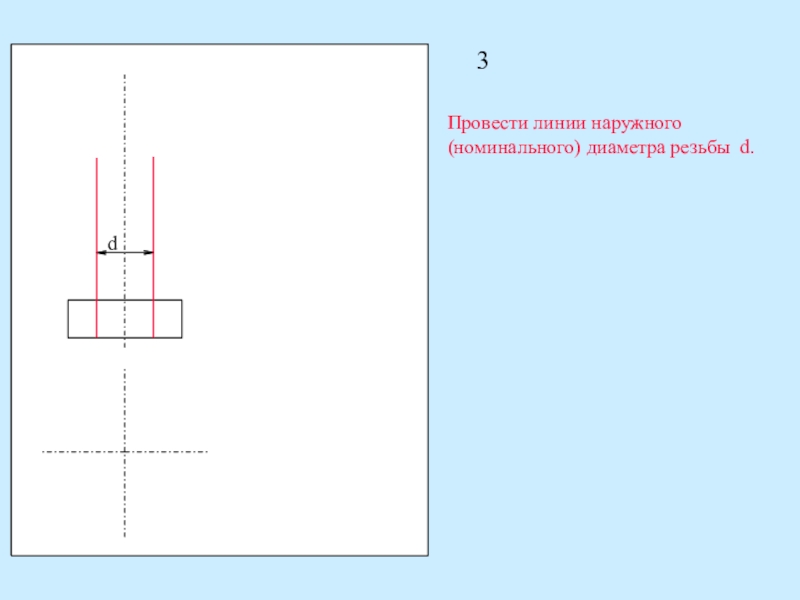

- 31. 3Провести линии наружного (номинального) диаметра резьбы d.d

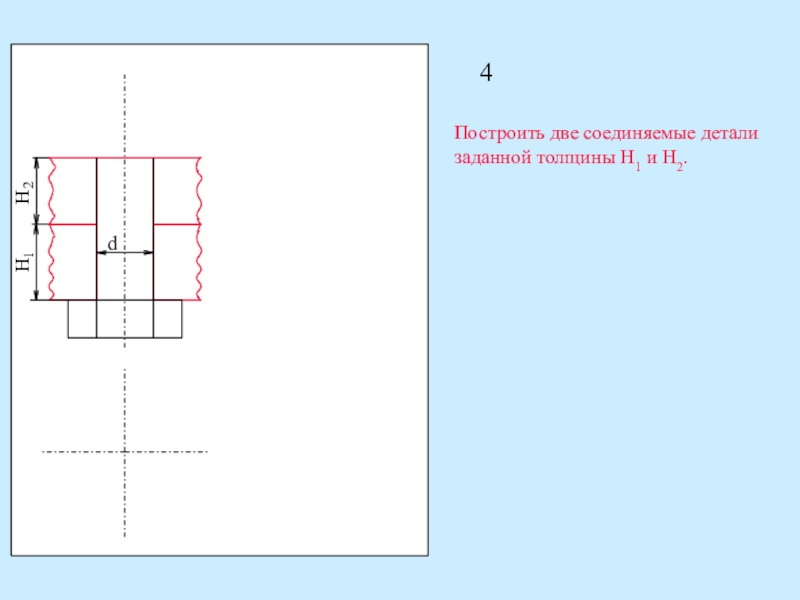

- 32. 4dПостроить две соединяемые детали заданной толщины H1 и H2.
- 33. 2d2,2d0,15d0,8dПостроить шайбу с размерами: по ширине 2,2d

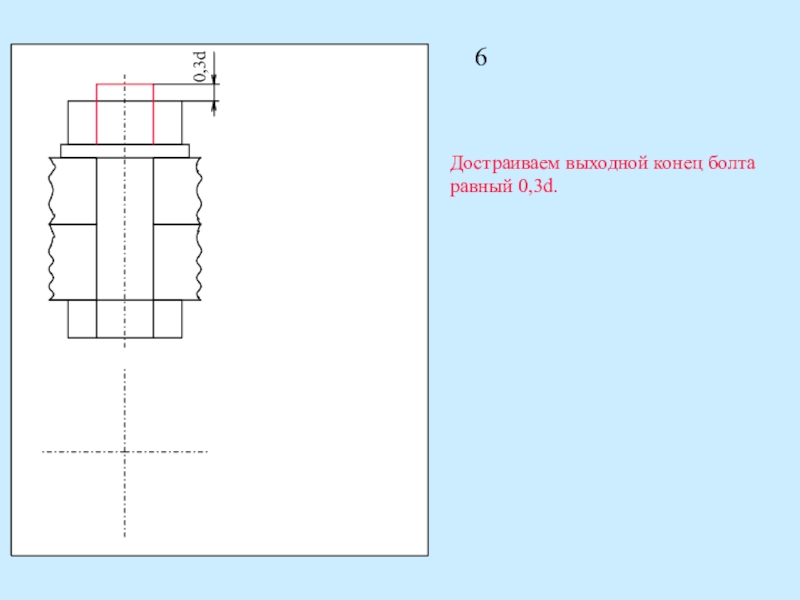

- 34. 60,3dДостраиваем выходной конец болта равный 0,3d.

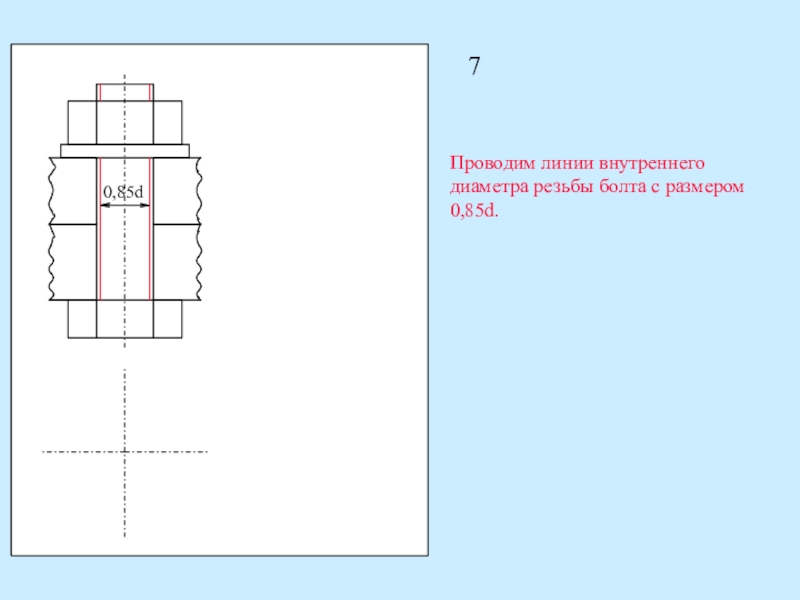

- 35. 70,85dПроводим линии внутреннего диаметра резьбы болта с размером 0,85d.

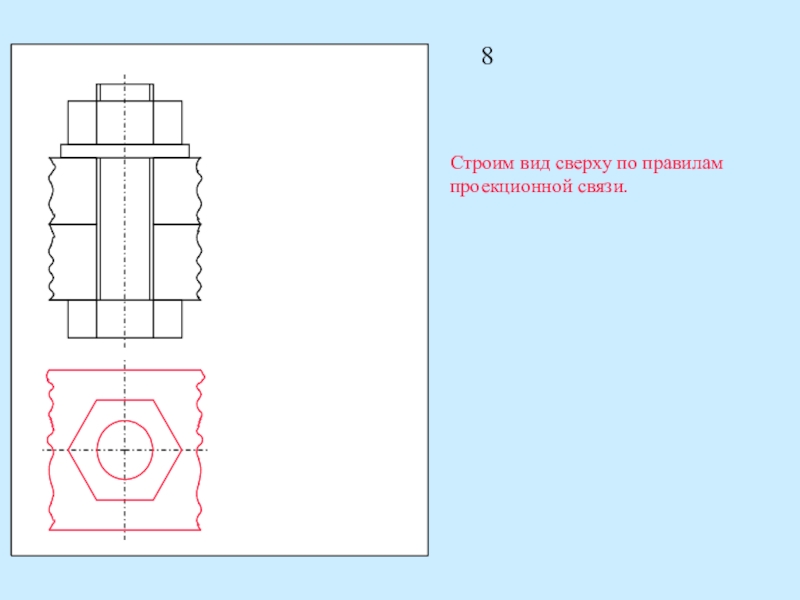

- 36. 8Строим вид сверху по правилам проекционной связи.

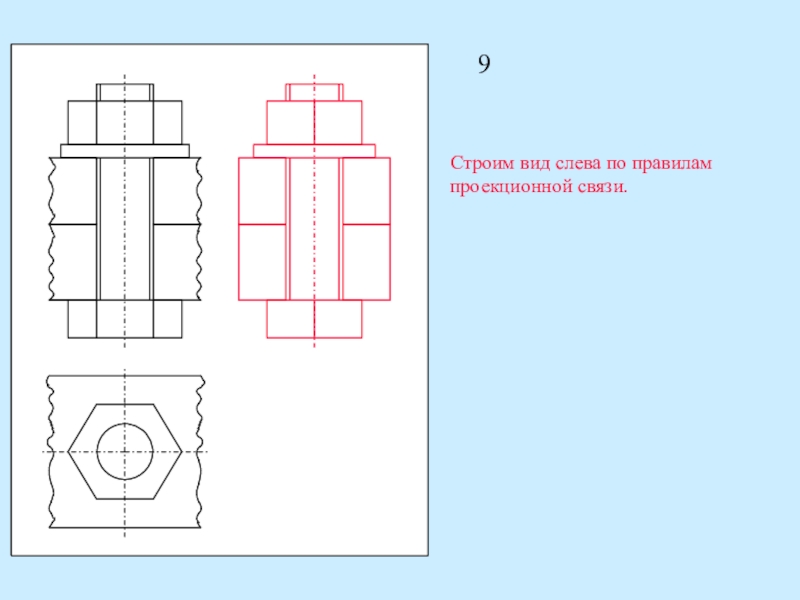

- 37. 9Строим вид слева по правилам проекционной связи.
- 38. 10Штрихуем соединяемые детали и обводим чертеж в

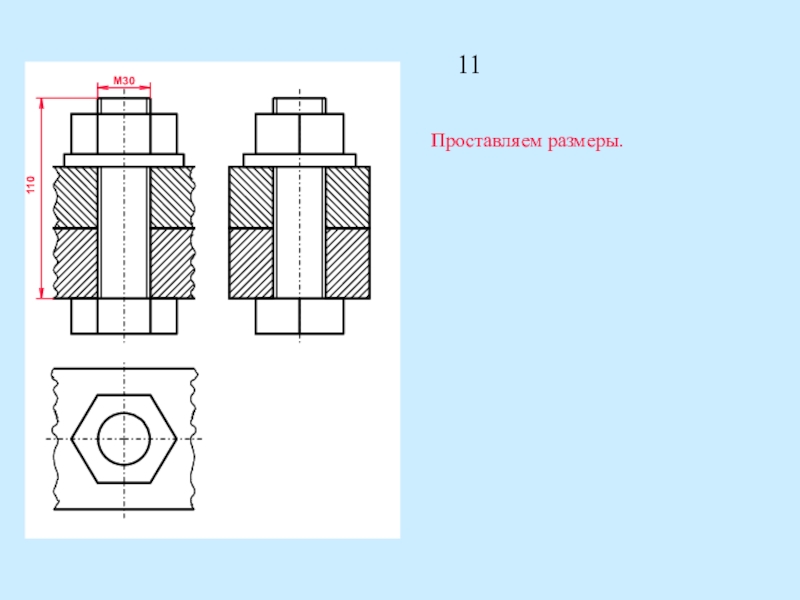

- 39. M30110Проставляем размеры.11
- 40. dLУпрощенное изображение соединения шпилькойУпрощенный способ изображения соединения
- 41. Упрощенное изображение соединения деталей винтом Винтовое
Изображение и обозначение резьбы.
Слайд 1РЕЗЬБОВЫЕ СОЕДИНЕНИЯ
Слайд-фильм
приложение к учебному пособию
по курсу ”Инженерная графика”
ГБПОУ РМ
Рузаевское отделение Саранский политехнический техникум

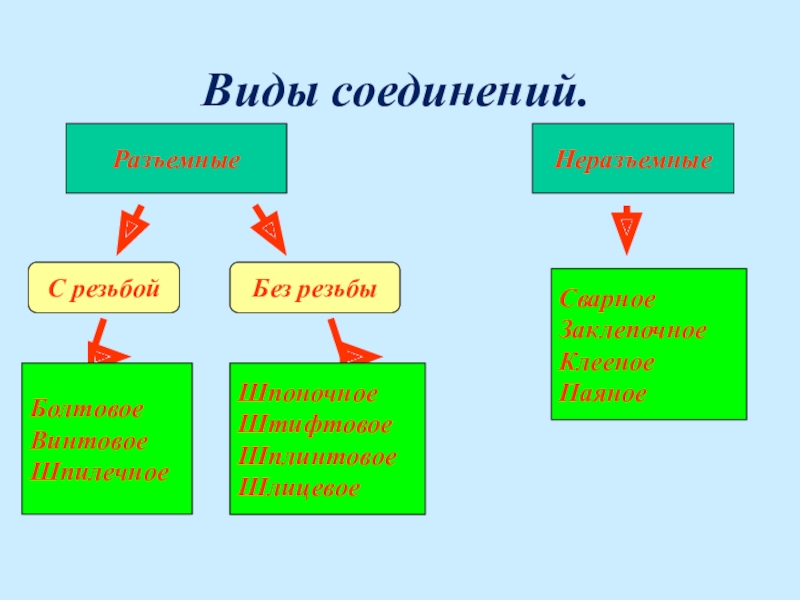

Слайд 3Виды соединений.
Разъемные
Неразъемные
С резьбой
Без резьбы
Болтовое
Винтовое
Шпилечное
Шпоночное
Штифтовое
Шплинтовое
Шлицевое
Сварное
Заклепочное
Клееное
Паяное

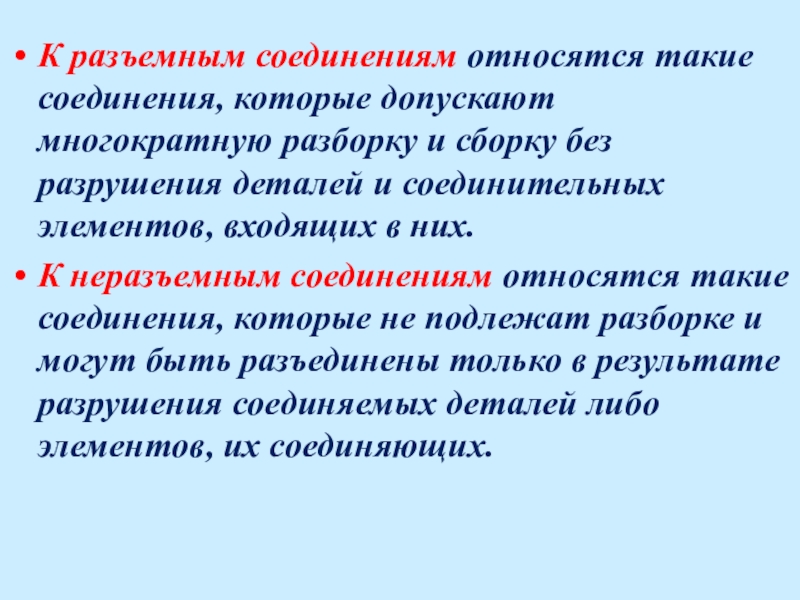

Слайд 4К разъемным соединениям относятся такие соединения, которые допускают многократную разборку и
сборку без разрушения деталей и соединительных элементов, входящих в них.
К неразъемным соединениям относятся такие соединения, которые не подлежат разборке и могут быть разъединены только в результате разрушения соединяемых деталей либо элементов, их соединяющих.
К неразъемным соединениям относятся такие соединения, которые не подлежат разборке и могут быть разъединены только в результате разрушения соединяемых деталей либо элементов, их соединяющих.

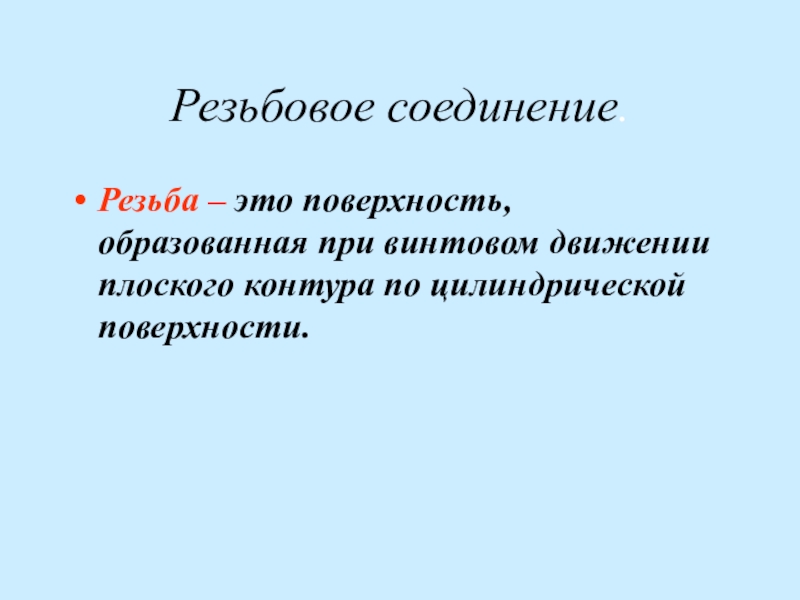

Слайд 5Резьбовое соединение.

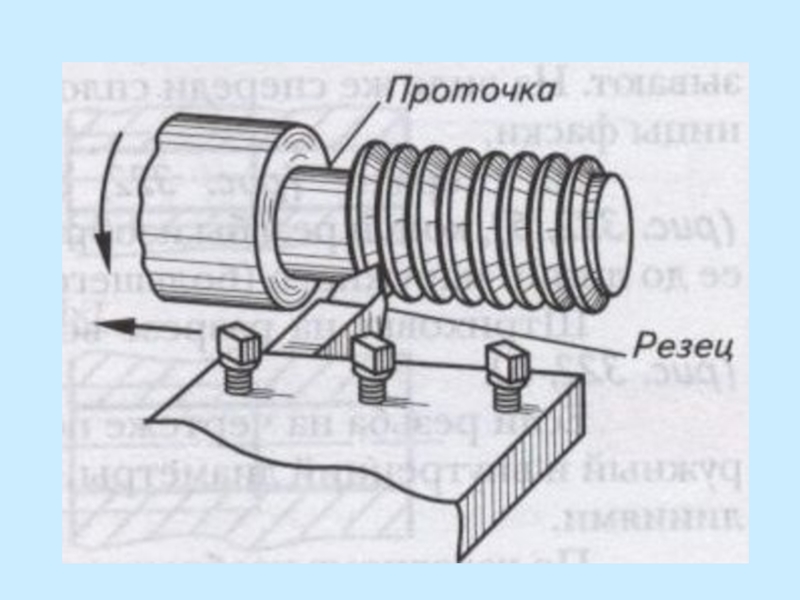

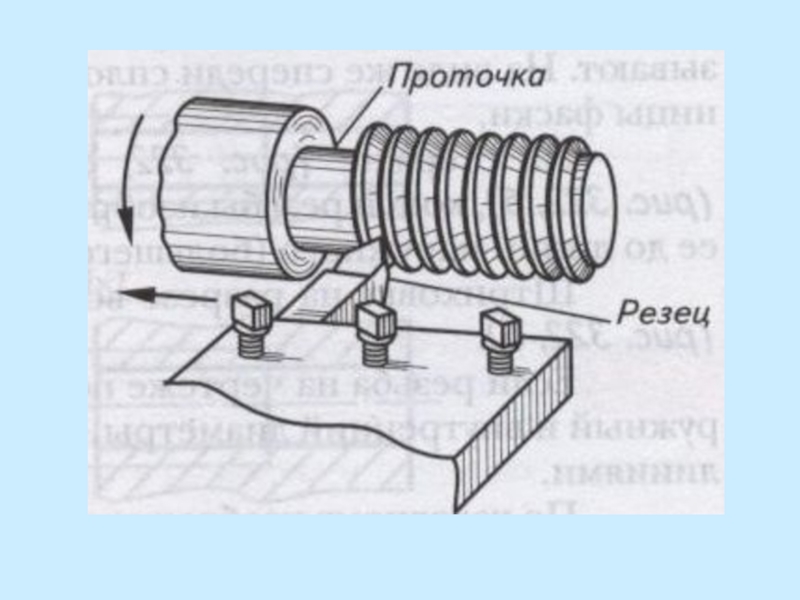

Резьба – это поверхность, образованная при винтовом движении плоского контура
по цилиндрической поверхности.

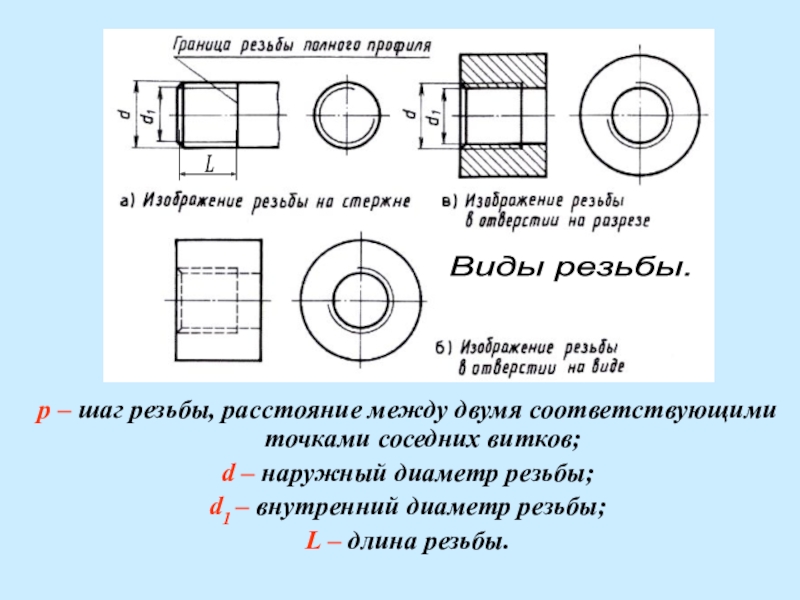

Слайд 8Элементы резьбы.
p – шаг резьбы, расстояние между двумя соответствующими точками соседних
витков;
d – наружный диаметр резьбы;
d1 – внутренний диаметр резьбы;
L – длина резьбы.
d – наружный диаметр резьбы;
d1 – внутренний диаметр резьбы;
L – длина резьбы.
L

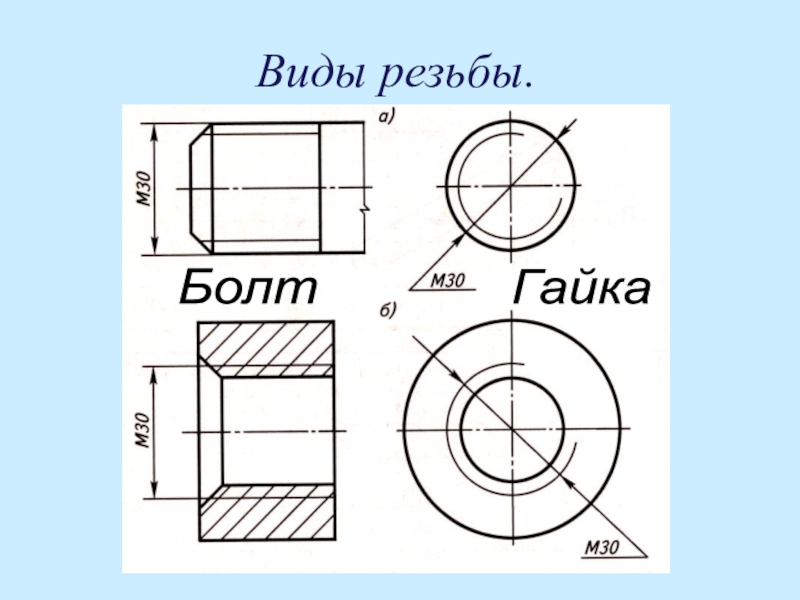

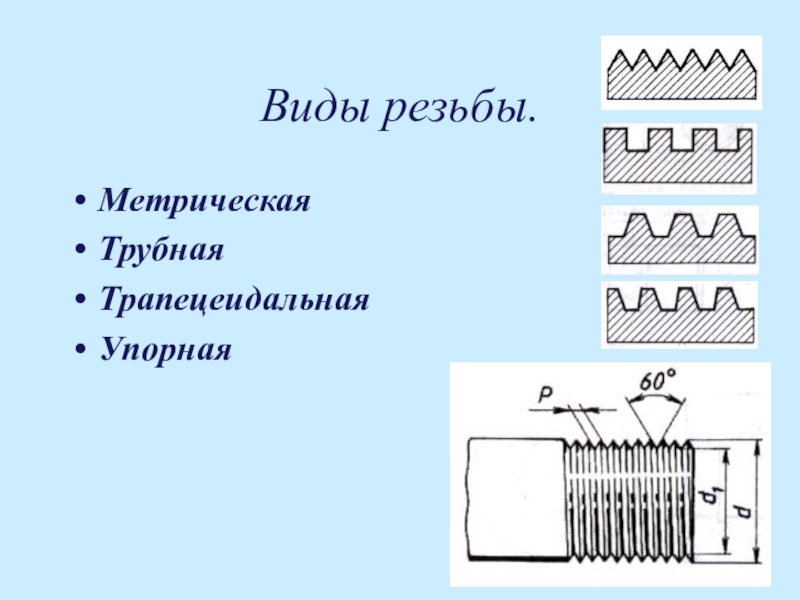

Виды резьбы.

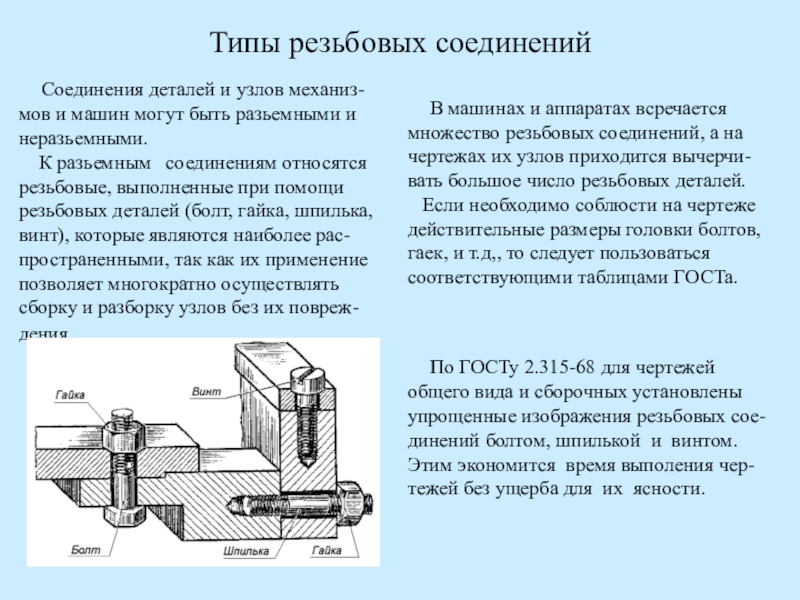

Слайд 12Типы резьбовых соединений
Соединения деталей и узлов механиз-мов и машин
могут быть разьемными и неразьемными.
К разьемным соединениям относятся резьбовые, выполненные при помощи резьбовых деталей (болт, гайка, шпилька, винт), которые являются наиболее рас-пространенными, так как их применение позволяет многократно осуществлять сборку и разборку узлов без их повреж-дения.
В машинах и аппаратах всречается множество резьбовых соединений, а на чертежах их узлов приходится вычерчи-вать большое число резьбовых деталей.
Если необходимо соблюсти на чертеже действительные размеры головки болтов, гаек, и т.д,, то следует пользоваться соответствующими таблицами ГОСТа.
По ГОСТу 2.315-68 для чертежей общего вида и сборочных установлены упрощенные изображения резьбовых сое-динений болтом, шпилькой и винтом. Этим экономится время выполения чер-тежей без ущерба для их ясности.
Слайд 13

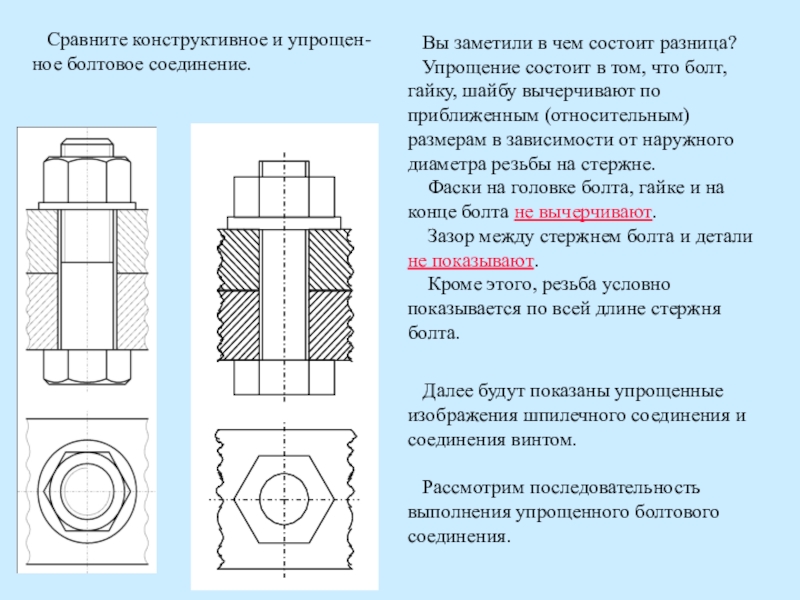

Сравните конструктивное и упрощен-ное болтовое соединение.
Вы заметили в чем состоит разница?
Упрощение состоит в том, что болт, гайку, шайбу вычерчивают по приближенным (относительным) размерам в зависимости от наружного диаметра резьбы на стержне.
Фаски на головке болта, гайке и на конце болта не вычерчивают.
Зазор между стержнем болта и детали не показывают.
Кроме этого, резьба условно показывается по всей длине стержня болта.
Далее будут показаны упрощенные изображения шпилечного соединения и соединения винтом.
Рассмотрим последовательность выполнения упрощенного болтового соединения.

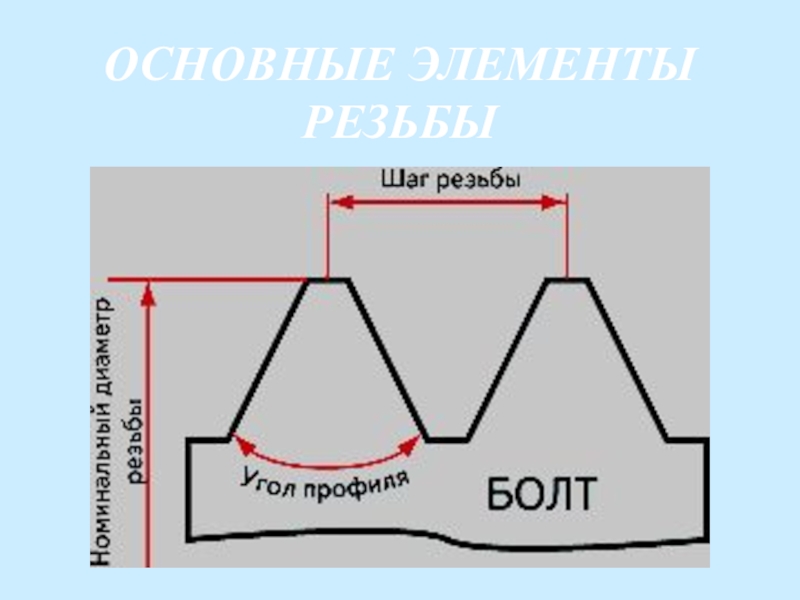

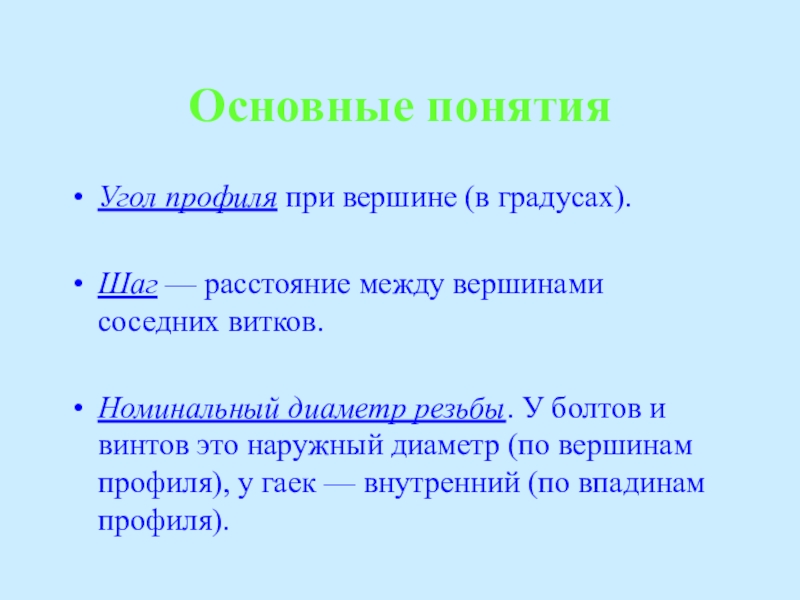

Слайд 15Основные понятия
Угол профиля при вершине (в градусах).
Шаг — расстояние между вершинами
соседних витков.
Номинальный диаметр резьбы. У болтов и винтов это наружный диаметр (по вершинам профиля), у гаек — внутренний (по впадинам профиля).
Номинальный диаметр резьбы. У болтов и винтов это наружный диаметр (по вершинам профиля), у гаек — внутренний (по впадинам профиля).

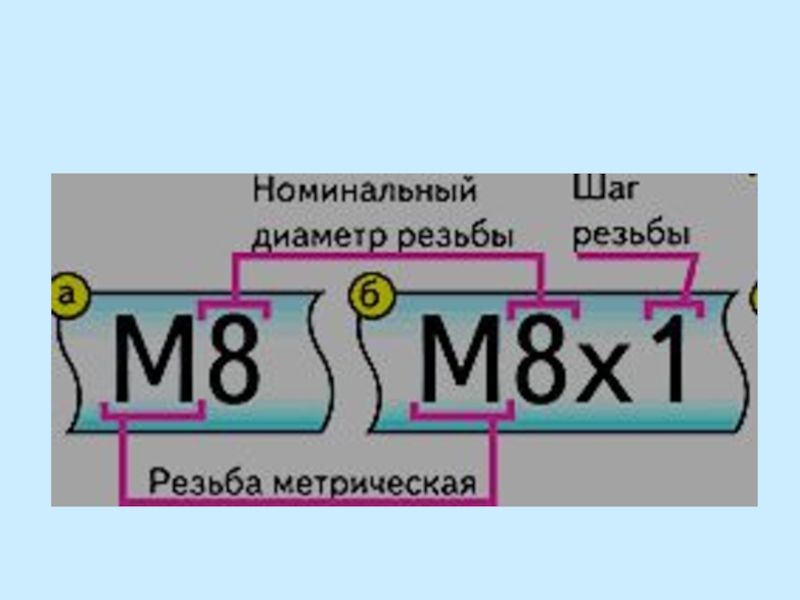

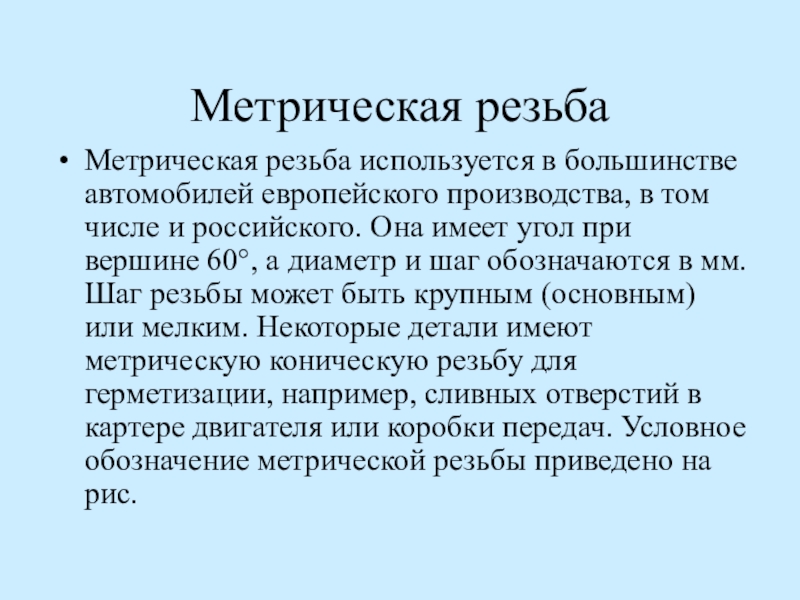

Слайд 17Метрическая резьба
Метрическая резьба используется в большинстве автомобилей европейского производства, в том
числе и российского. Она имеет угол при вершине 60°, а диаметр и шаг обозначаются в мм. Шаг резьбы может быть крупным (основным) или мелким. Некоторые детали имеют метрическую коническую резьбу для герметизации, например, сливных отверстий в картере двигателя или коробки передач. Условное обозначение метрической резьбы приведено на рис.

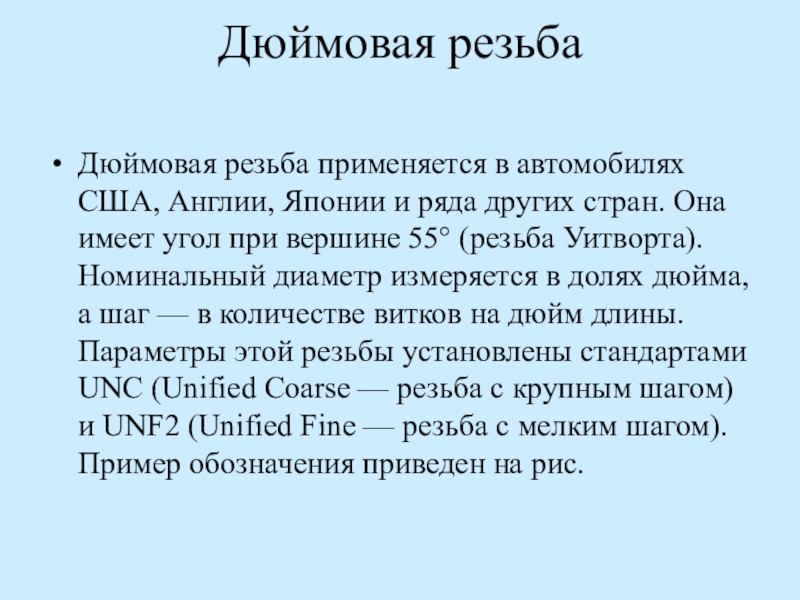

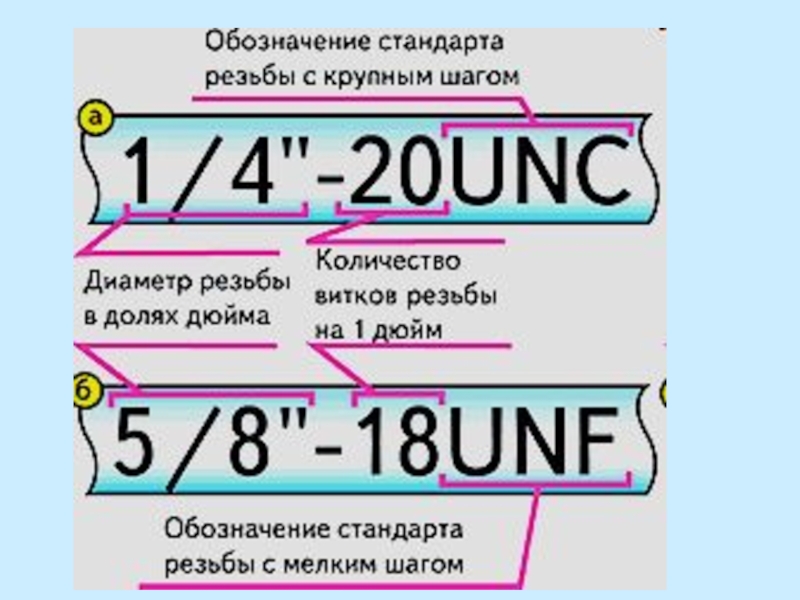

Слайд 18Дюймовая резьба
Дюймовая резьба применяется в автомобилях США, Англии, Японии и ряда
других стран. Она имеет угол при вершине 55° (резьба Уитворта). Номинальный диаметр измеряется в долях дюйма, а шаг — в количестве витков на дюйм длины. Параметры этой резьбы установлены стандартами UNC (Unified Coarse — резьба с крупным шагом) и UNF2 (Unified Fine — резьба с мелким шагом). Пример обозначения приведен на рис.

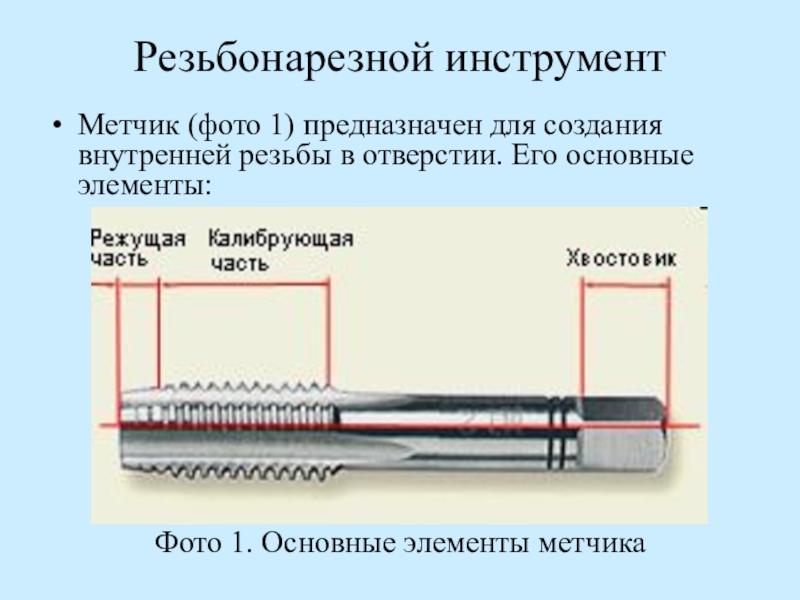

Слайд 20Резьбонарезной инструмент
Метчик (фото 1) предназначен для создания внутренней резьбы в отверстии.
Его основные элементы:
Фото 1. Основные элементы метчика
Фото 1. Основные элементы метчика

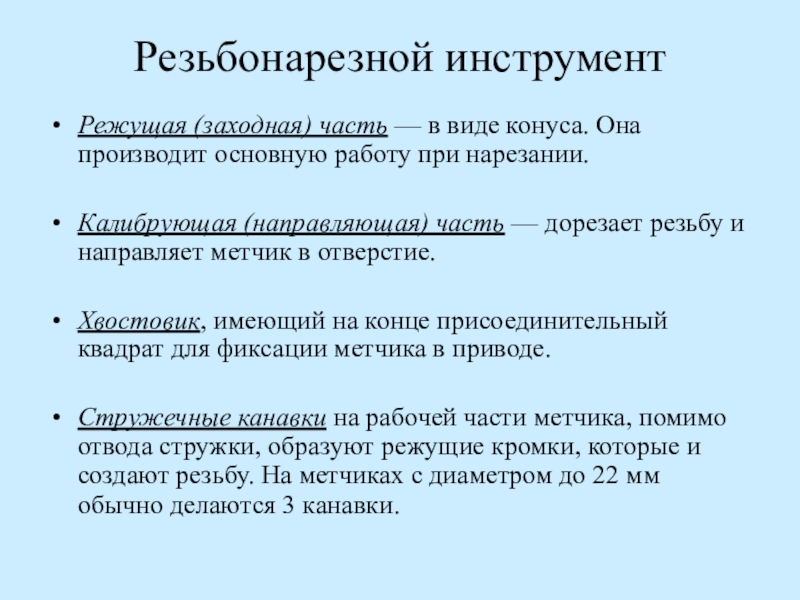

Слайд 21Резьбонарезной инструмент
Режущая (заходная) часть — в виде конуса. Она производит основную
работу при нарезании.
Калибрующая (направляющая) часть — дорезает резьбу и направляет метчик в отверстие.
Хвостовик, имеющий на конце присоединительный квадрат для фиксации метчика в приводе.
Стружечные канавки на рабочей части метчика, помимо отвода стружки, образуют режущие кромки, которые и создают резьбу. На метчиках с диаметром до 22 мм обычно делаются 3 канавки.
Калибрующая (направляющая) часть — дорезает резьбу и направляет метчик в отверстие.
Хвостовик, имеющий на конце присоединительный квадрат для фиксации метчика в приводе.
Стружечные канавки на рабочей части метчика, помимо отвода стружки, образуют режущие кромки, которые и создают резьбу. На метчиках с диаметром до 22 мм обычно делаются 3 канавки.
Слайд 22Резьбонарезной инструмент

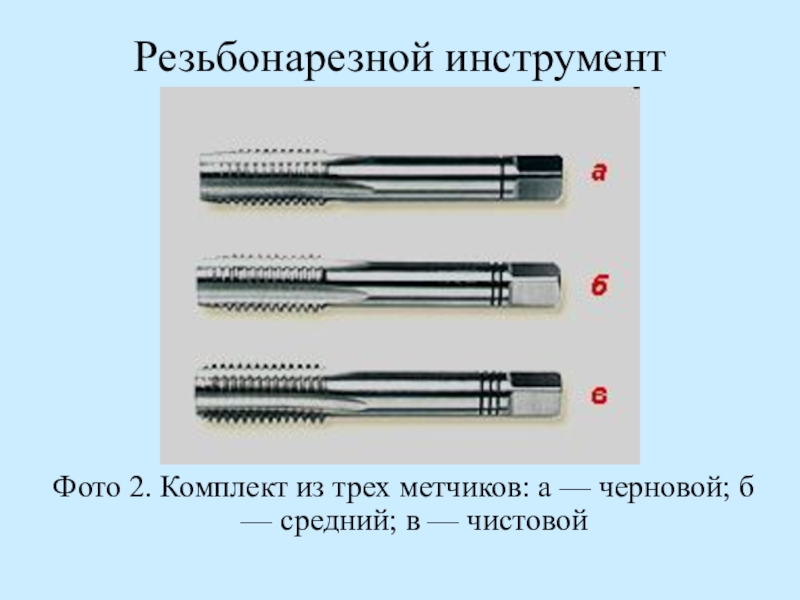

Фото 2. Комплект из трех метчиков: а — черновой; б
— средний; в — чистовой

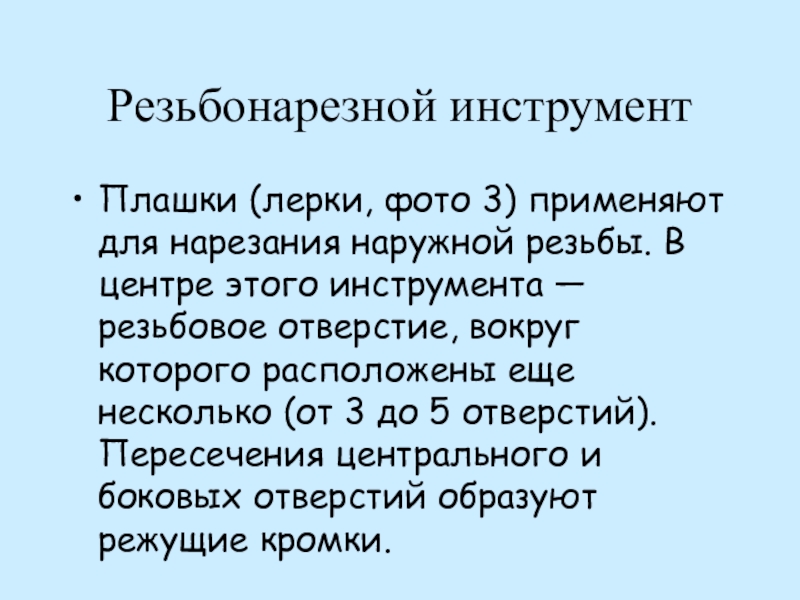

Слайд 24Резьбонарезной инструмент
Плашки (лерки, фото 3) применяют для нарезания наружной резьбы. В
центре этого инструмента — резьбовое отверстие, вокруг которого расположены еще несколько (от 3 до 5 отверстий). Пересечения центрального и боковых отверстий образуют режущие кромки.

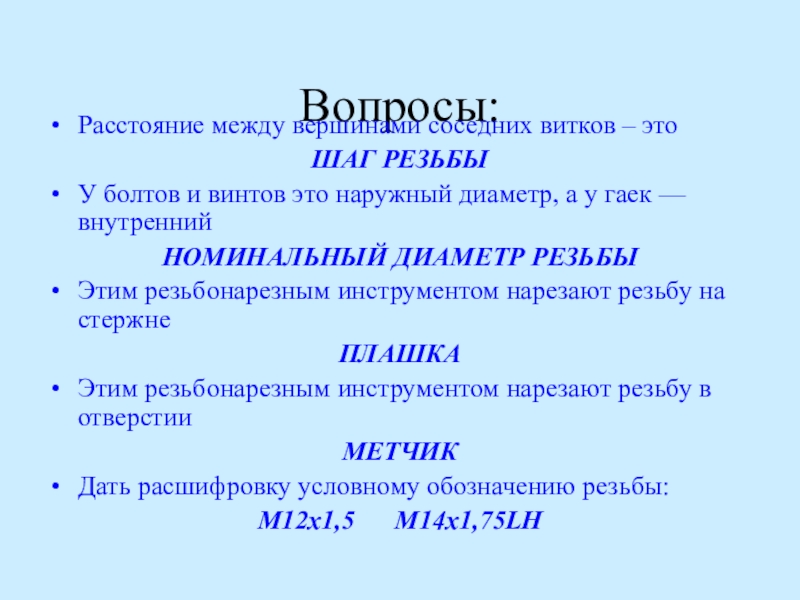

Слайд 28Вопросы:
Расстояние между вершинами соседних витков – это
ШАГ РЕЗЬБЫ
У болтов и
винтов это наружный диаметр, а у гаек — внутренний
НОМИНАЛЬНЫЙ ДИАМЕТР РЕЗЬБЫ
Этим резьбонарезным инструментом нарезают резьбу на стержне
ПЛАШКА
Этим резьбонарезным инструментом нарезают резьбу в отверстии
МЕТЧИК
Дать расшифровку условному обозначению резьбы:
М12х1,5 М14х1,75LH
НОМИНАЛЬНЫЙ ДИАМЕТР РЕЗЬБЫ
Этим резьбонарезным инструментом нарезают резьбу на стержне
ПЛАШКА
Этим резьбонарезным инструментом нарезают резьбу в отверстии
МЕТЧИК
Дать расшифровку условному обозначению резьбы:
М12х1,5 М14х1,75LH
Слайд 302

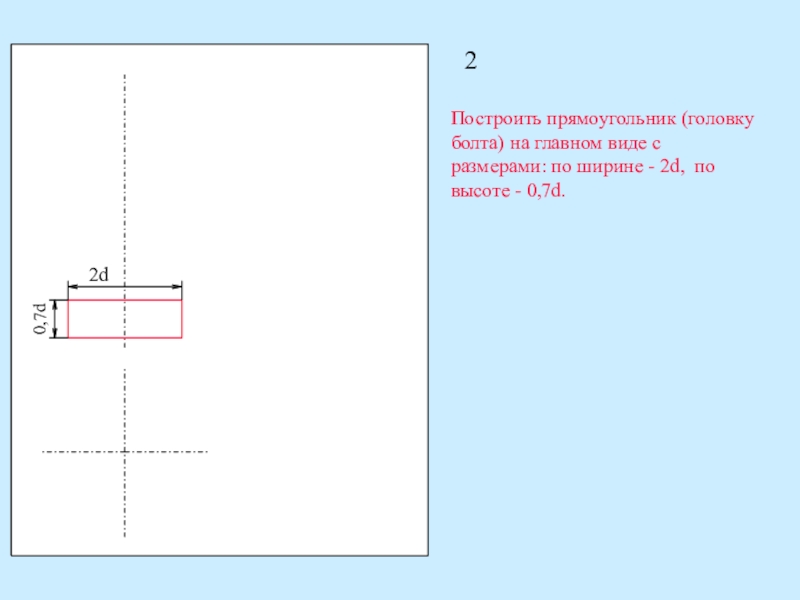

Построить прямоугольник (головку болта) на главном виде с размерами: по ширине
- 2d, по высоте - 0,7d.
0,7d
2d

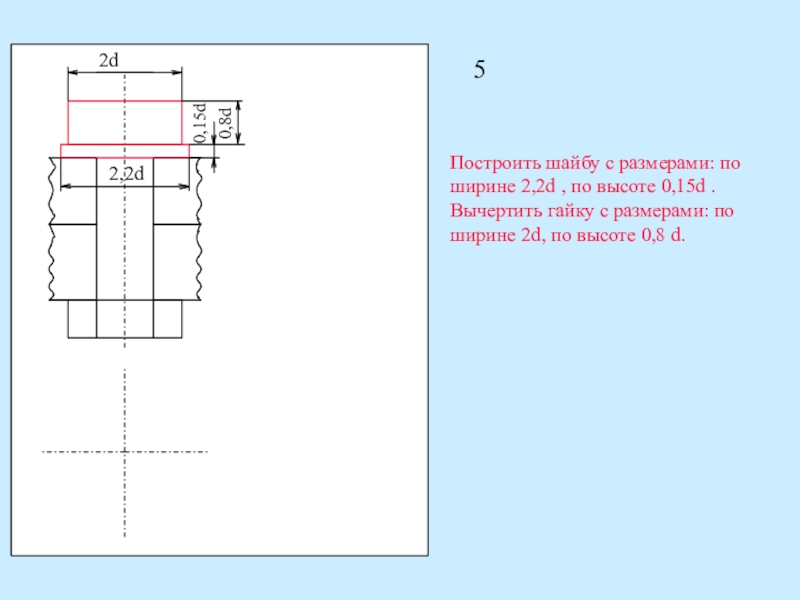

Слайд 332d
2,2d
0,15d
0,8d
Построить шайбу с размерами: по ширине 2,2d , по высоте 0,15d
.
Вычертить гайку с размерами: по ширине 2d, по высоте 0,8 d.
Вычертить гайку с размерами: по ширине 2d, по высоте 0,8 d.
5

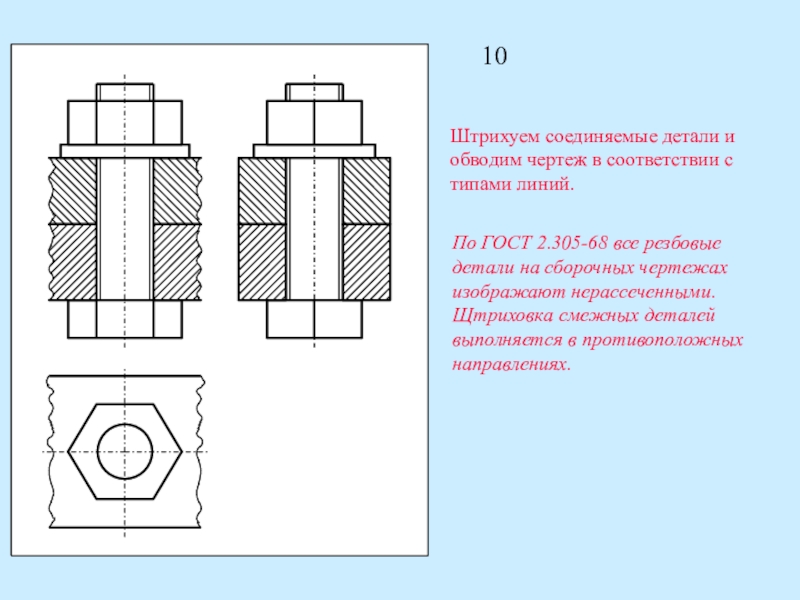

Слайд 3810
Штрихуем соединяемые детали и обводим чертеж в соответствии с типами линий.
По
ГОСТ 2.305-68 все резбовые детали на сборочных чертежах изображают нерассеченными.
Щтриховка смежных деталей выполняется в противоположных направлениях.
Щтриховка смежных деталей выполняется в противоположных направлениях.
Слайд 40d
L

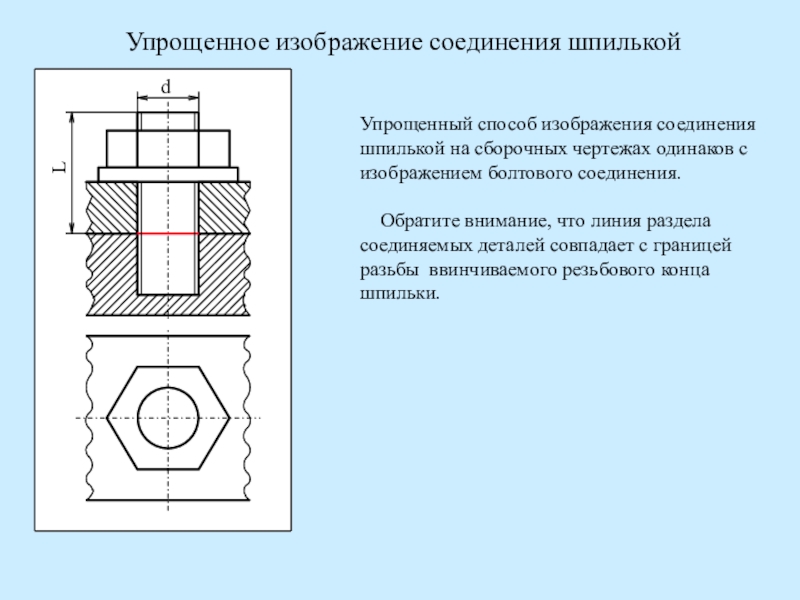

Упрощенное изображение соединения шпилькой
Упрощенный способ изображения соединения шпилькой на сборочных чертежах
одинаков с изображением болтового соединения.
Обратите внимание, что линия раздела соединяемых деталей совпадает с границей разьбы ввинчиваемого резьбового конца шпильки.
Обратите внимание, что линия раздела соединяемых деталей совпадает с границей разьбы ввинчиваемого резьбового конца шпильки.

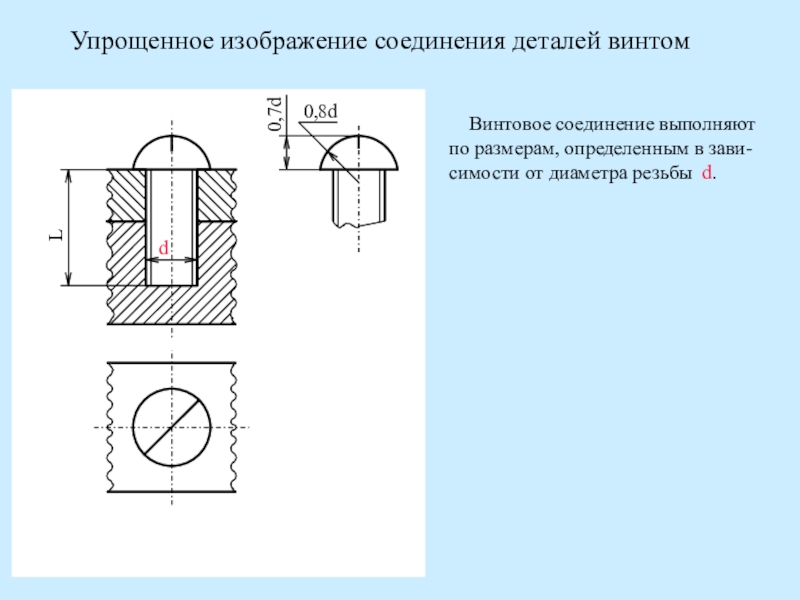

Слайд 41Упрощенное изображение соединения деталей винтом
Винтовое соединение выполняют по размерам,
определенным в зави-симости от диаметра резьбы d.
