Презентация, доклад на тему Ремонт электрической аппаратуры и установок до 1000 В.

учитель Р.Ф.

МДК. 04.0 ОРГАНИЗАЦИЯ РАБОТЫ СЛЕСАРЯ-ЭЛЕКТРИКА

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ
образовательное УЧРЕЖДЕНИЕ ИРКУТСКОЙ ОБЛАСТИ «ЧЕРЕМХОВСКИЙ ГОРНОТЕХНИЧЕСКИЙ КОЛЛЕДЖ ИМ. М.И ЩАДОВА»
(ЧГТК ИМ. М.И. ЩАДОВА)

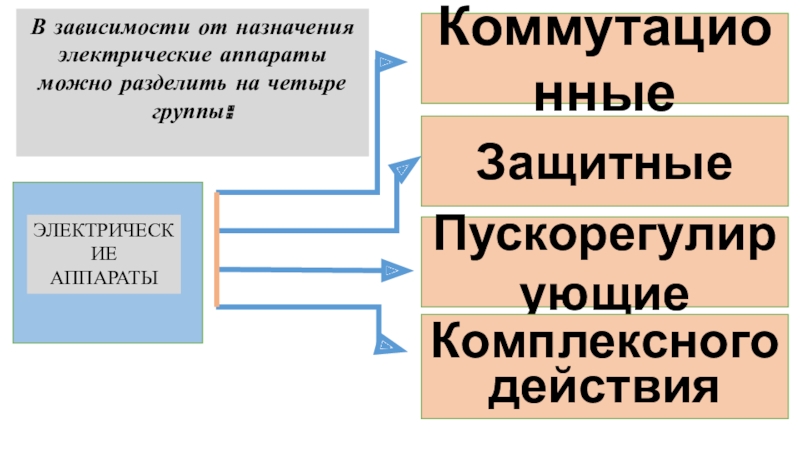

группы:

ЭЛЕКТРИЧЕСКИЕ АППАРАТЫ

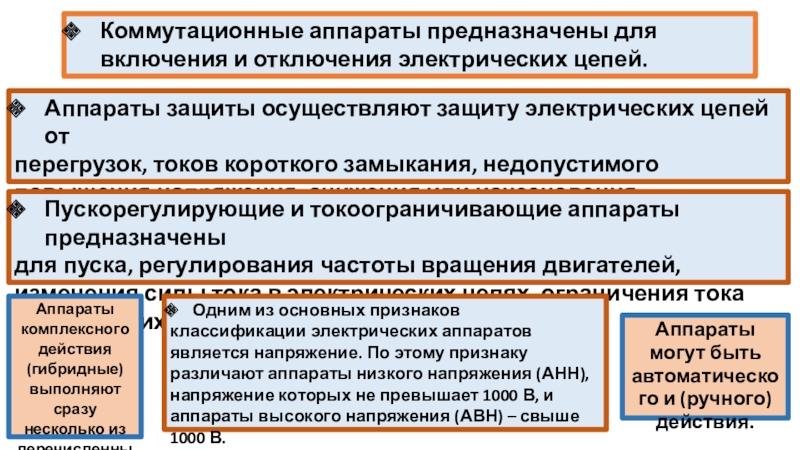

защиту электрических цепей от
перегрузок, токов короткого замыкания, недопустимого повышения напряжения, снижения или исчезновения напряжения.

Пускорегулирующие и токоограничивающие аппараты предназначены
для пуска, регулирования частоты вращения двигателей, изменения силы тока в электрических цепях, ограничения тока при коротких замыканиях.

Аппараты комплексного действия (гибридные) выполняют сразу несколько из перечисленных функций.

Аппараты могут быть автоматического и (ручного) действия.

Одним из основных признаков
классификации электрических аппаратов является напряжение. По этому признаку различают аппараты низкого напряжения (АНН), напряжение которых не превышает 1000 В, и аппараты высокого напряжения (АВН) – свыше 1000 В.

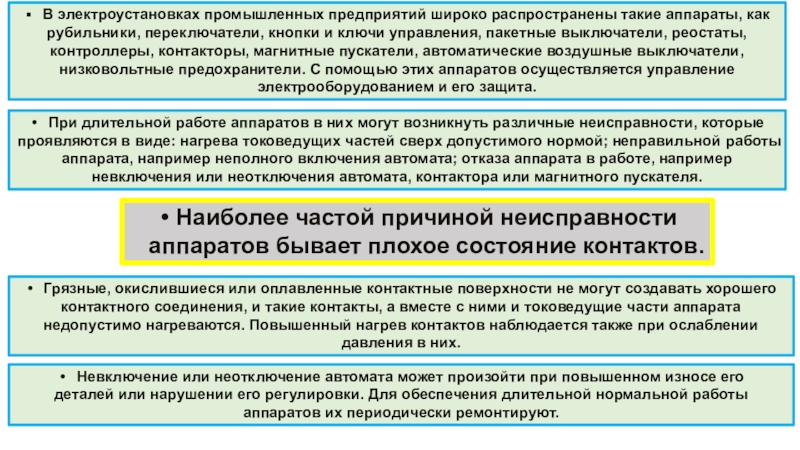

и ключи управления, пакетные выключатели, реостаты, контроллеры, контакторы, магнитные пускатели, автоматические воздушные выключатели, низковольтные предохранители. С помощью этих аппаратов осуществляется управление электрооборудованием и его защита.

При длительной работе аппаратов в них могут возникнуть различные неисправности, которые
проявляются в виде: нагрева токоведущих частей сверх допустимого нормой; неправильной работы аппарата, например неполного включения автомата; отказа аппарата в работе, например невключения или неотключения автомата, контактора или магнитного пускателя.

Наиболее частой причиной неисправности аппаратов бывает плохое состояние контактов.

Грязные, окислившиеся или оплавленные контактные поверхности не могут создавать хорошего
контактного соединения, и такие контакты, а вместе с ними и токоведущие части аппарата недопустимо нагреваются. Повышенный нагрев контактов наблюдается также при ослаблении давления в них.

Невключение или неотключение автомата может произойти при повышенном износе его
деталей или нарушении его регулировки. Для обеспечения длительной нормальной работы аппаратов их периодически ремонтируют.

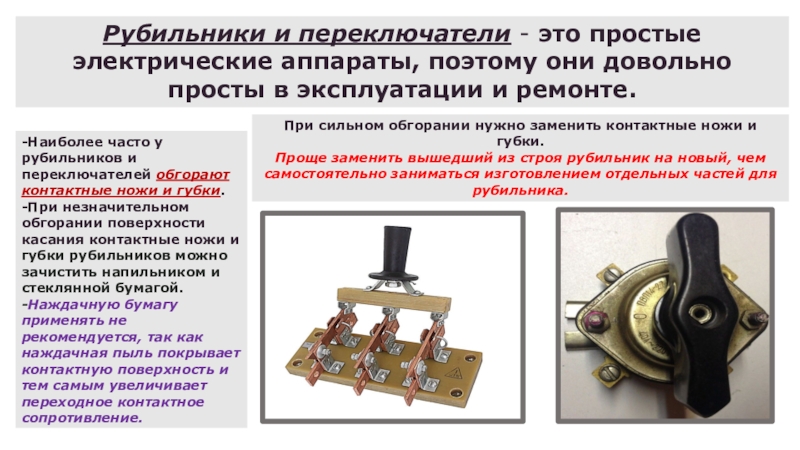

в эксплуатации и ремонте.

-Наиболее часто у рубильников и переключателей обгорают контактные ножи и губки.
-При незначительном обгорании поверхности касания контактные ножи и
губки рубильников можно зачистить напильником и стеклянной бумагой.
-Наждачную бумагу применять не рекомендуется, так как наждачная пыль покрывает контактную поверхность и тем самым увеличивает переходное контактное сопротивление.

При сильном обгорании нужно заменить контактные ножи и губки.
Проще заменить вышедший из строя рубильник на новый, чем самостоятельно заниматься изготовлением отдельных частей для рубильника.

замене деталей и узлов, не подлежащих восстановлению и регулировке. Таковыми запчастями могут быть: катушка, отдельные контакты и даже контактная группа в целом, детали корпуса, пружины, винты и зажимные пластины.

При текущем ремонте пусковых и регулировочных реостатов:
 очищают весь аппарат от пы­ли и грязи
проверяют крепление реостатов, плотность всех винтовых соединений
уровень масла
состояние подвижных контактных щеток и плотность их прилега­ния, состояние неподвижных контактов
состояние элементов со­противления
состояние защитного заземления корпуса реостата
замеряют сопротивление изоляции реостата от­носительно корпуса

Обнаруженные недостатки устраня­ют, зачищая обгорелые и заменяя неисправные контак­ты, а также регулируя действие механической части реостата.

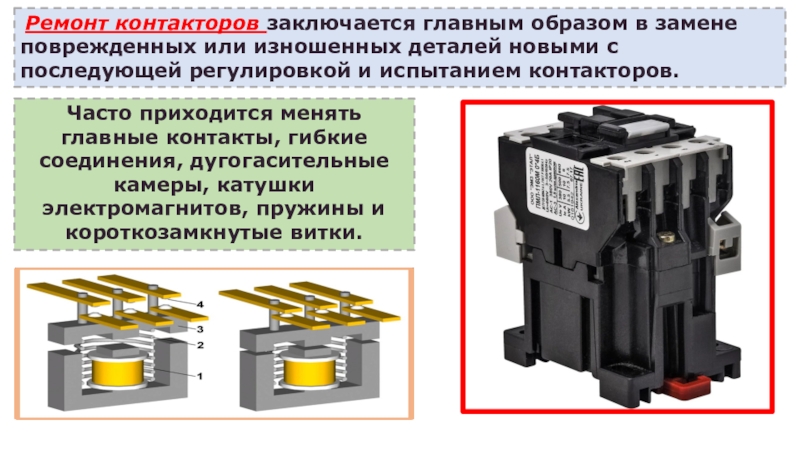

новыми с последующей регулировкой и испытанием контакторов.

Часто приходится менять главные контакты, гибкие соединения, дугогасительные камеры, катушки электромагнитов, пружины и короткозамкнутые витки.

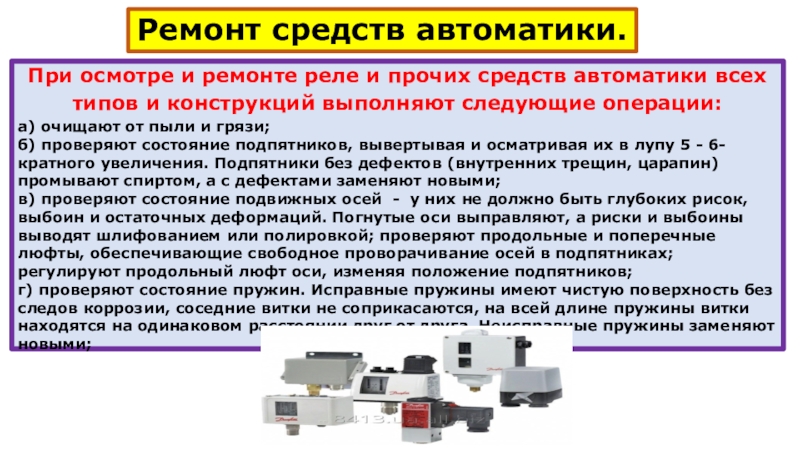

всех типов и конструкций выполняют следующие операции:
а) очищают от пыли и грязи;
б) проверяют состояние подпятников, вывертывая и осматривая их в лупу 5 - 6-кратного увеличения. Под­пятники без дефектов (внутренних трещин, царапин) промывают спиртом, а с дефектами заменяют но­выми;
в) проверяют состояние подвижных осей  -  у них не должно быть глубоких рисок, выбоин и остаточных де­формаций. Погнутые оси выправляют, а риски и выбои­ны выводят шлифованием или полировкой; проверяют продольные и поперечные люфты, обес­печивающие свободное проворачивание осей в подпят­никах; регулируют продольный люфт оси, изменяя поло­жение подпятников;
г) проверяют состояние пружин. Исправные пружины имеют чистую поверхность без следов коррозии, соседние витки не соприкасаются, на всей длине пружины витки находятся на одинаковом расстоянии друг от друга. Неисправные пружины заме­няют новыми;

и промыва­ют спиртом, износившиеся заменяют новыми.
-при необ­ходимости регулируют расстояния между подвижными и неподвижными контактами; проверяют состояние обмоток.
-следят за тем, что­бы они не имели следов копоти, вмятин или иных по­вреждений, были надежно закреплены на магнитопроводах, а выводы обмоток были прочно соединены с соответствующими контактными частями или цепями оперативного тока.
-дефектные обмотки ремонтируют или заменяют новыми,
е) проверяют состояние добавочных и шунтирующих сопротивлений;
ж) проверяют состояние изоляции токоведущих ча­стей.
-нарушенную изоляцию восстанавливают.

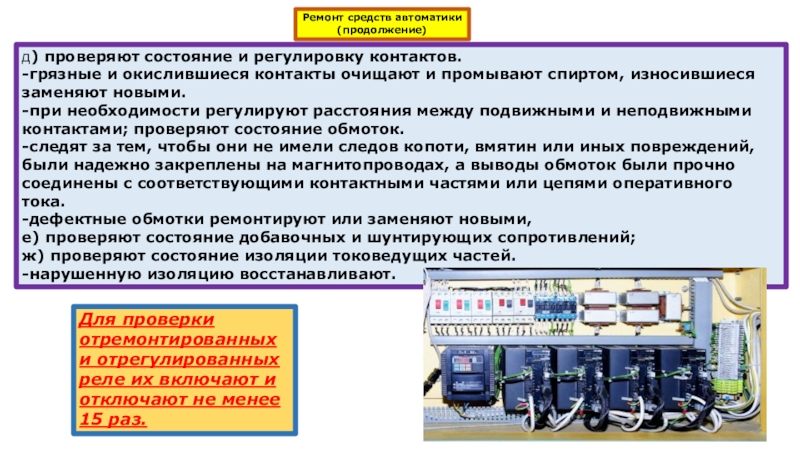

Ремонт средств автоматики
(продолжение)

Для проверки отремонтированных и отрегулирован­ных реле их включают и отключают не менее 15 раз.
