1.Назначение реле-регулятора РР-362БРеле-регулятор устанавливают для автоматического поддержания напряжения генератора в заданных пределах, что необходимо для обеспечения нормальных режимов зарядки аккумуляторных батарей и работы потребителей.Реле-регулятор содержит два электромагнитных элемента: регулятор напряжения (РН) и реле

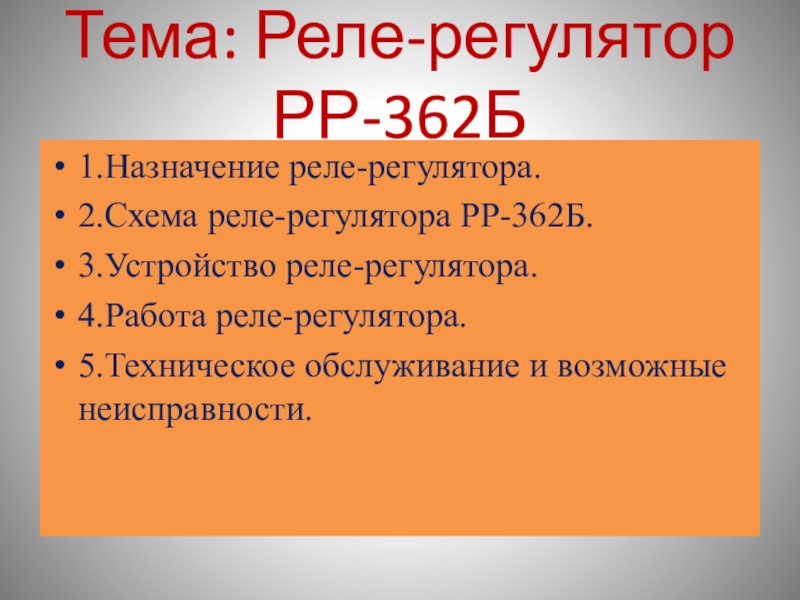

Слайд 1Тема: Реле-регулятор РР-362Б
1.Назначение реле-регулятора.
2.Схема реле-регулятора РР-362Б.
3.Устройство реле-регулятора.
4.Работа реле-регулятора.
5.Техническое обслуживание и возможные

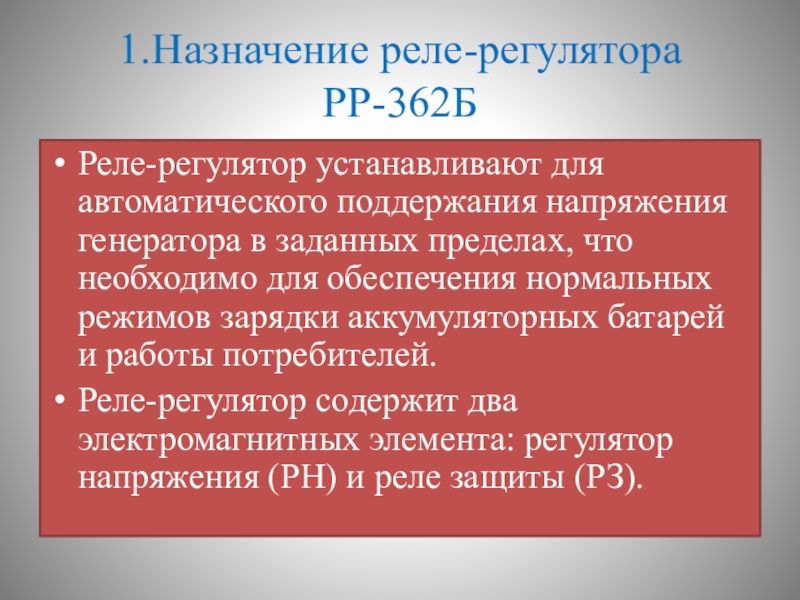

Слайд 21.Назначение реле-регулятора РР-362Б
Реле-регулятор устанавливают для автоматического поддержания напряжения
генератора в заданных пределах, что необходимо для обеспечения нормальных режимов зарядки аккумуляторных батарей и работы потребителей.
Реле-регулятор содержит два электромагнитных элемента: регулятор напряжения (РН) и реле защиты (РЗ).
Реле-регулятор содержит два электромагнитных элемента: регулятор напряжения (РН) и реле защиты (РЗ).

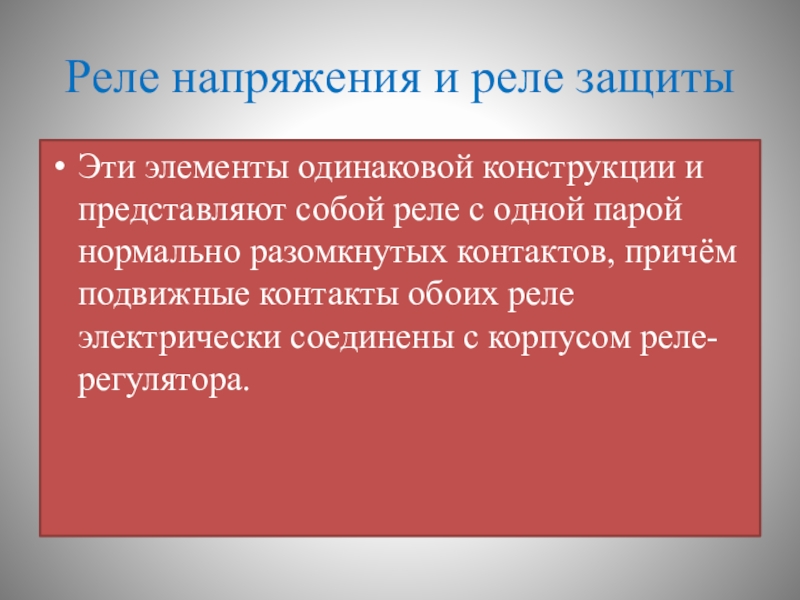

Слайд 3Реле напряжения и реле защиты
Эти элементы одинаковой конструкции и представляют собой
реле с одной парой нормально разомкнутых контактов, причём подвижные контакты обоих реле электрически соединены с корпусом реле-регулятора.

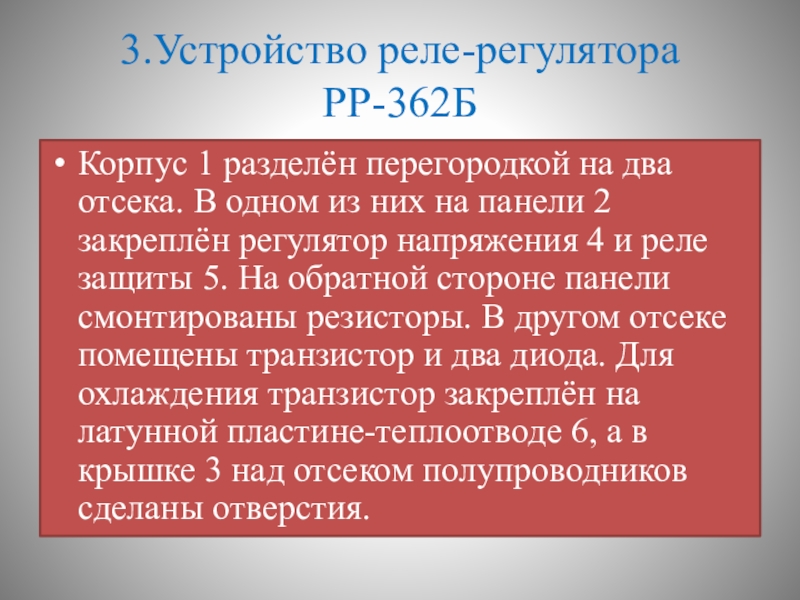

Слайд 53.Устройство реле-регулятора РР-362Б
Корпус 1 разделён перегородкой на
два отсека. В одном из них на панели 2 закреплён регулятор напряжения 4 и реле защиты 5. На обратной стороне панели смонтированы резисторы. В другом отсеке помещены транзистор и два диода. Для охлаждения транзистор закреплён на латунной пластине-теплоотводе 6, а в крышке 3 над отсеком полупроводников сделаны отверстия.

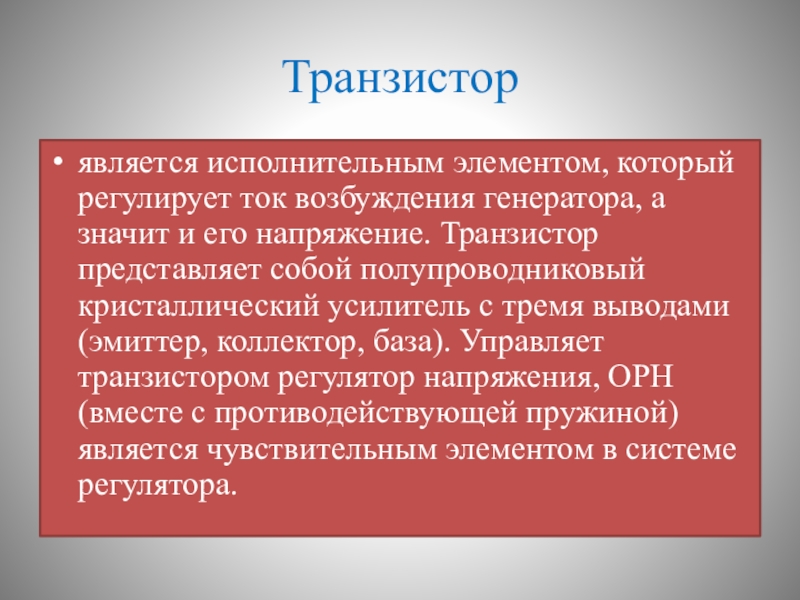

Слайд 6Транзистор
является исполнительным элементом, который регулирует ток возбуждения генератора, а значит и
его напряжение. Транзистор представляет собой полупроводниковый кристаллический усилитель с тремя выводами (эмиттер, коллектор, база). Управляет транзистором регулятор напряжения, ОРН (вместе с противодействующей пружиной) является чувствительным элементом в системе регулятора.

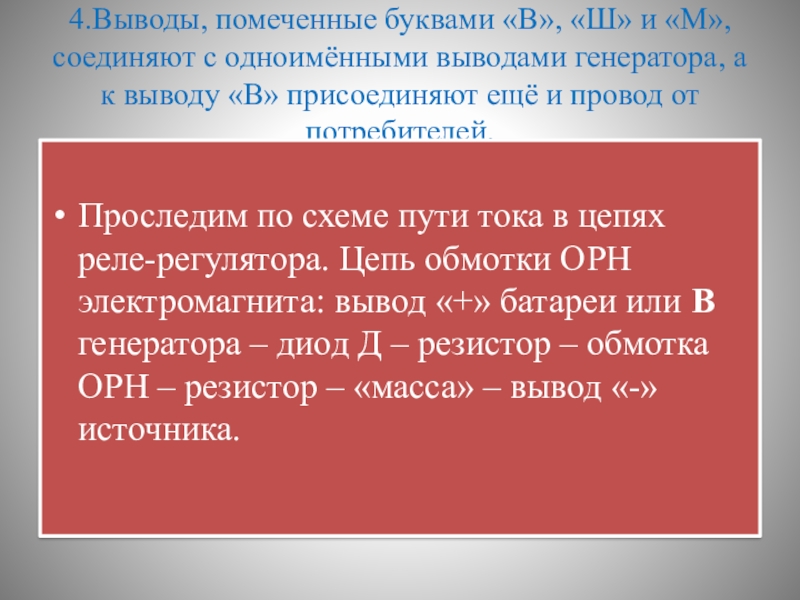

Слайд 74.Выводы, помеченные буквами «В», «Ш» и «М», соединяют с одноимёнными выводами
генератора, а к выводу «В» присоединяют ещё и провод от потребителей.
Проследим по схеме пути тока в цепях реле-регулятора. Цепь обмотки ОРН электромагнита: вывод «+» батареи или В генератора – диод Д – резистор – обмотка ОРН – резистор – «масса» – вывод «-» источника.

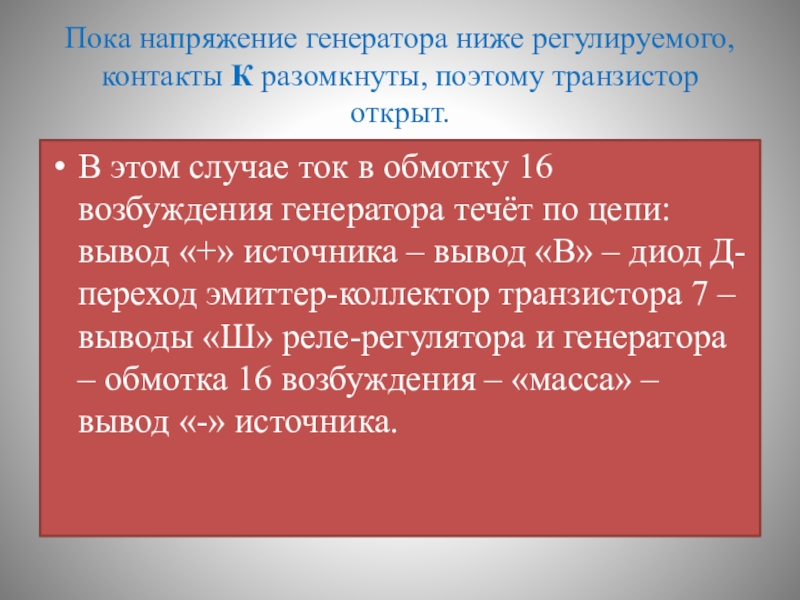

Слайд 8Пока напряжение генератора ниже регулируемого, контакты К разомкнуты, поэтому транзистор открыт.
В
этом случае ток в обмотку 16 возбуждения генератора течёт по цепи: вывод «+» источника – вывод «В» – диод Д- переход эмиттер-коллектор транзистора 7 – выводы «Ш» реле-регулятора и генератора – обмотка 16 возбуждения – «масса» – вывод «-» источника.

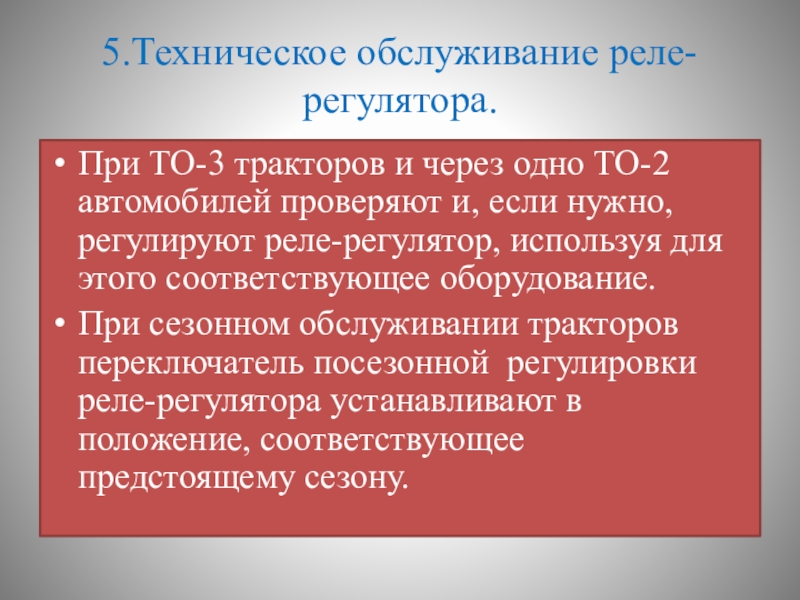

Слайд 95.Техническое обслуживание реле-регулятора.
При ТО-3 тракторов и через одно ТО-2 автомобилей проверяют
и, если нужно, регулируют реле-регулятор, используя для этого соответствующее оборудование.
При сезонном обслуживании тракторов переключатель посезонной регулировки реле-регулятора устанавливают в положение, соответствующее предстоящему сезону.
При сезонном обслуживании тракторов переключатель посезонной регулировки реле-регулятора устанавливают в положение, соответствующее предстоящему сезону.

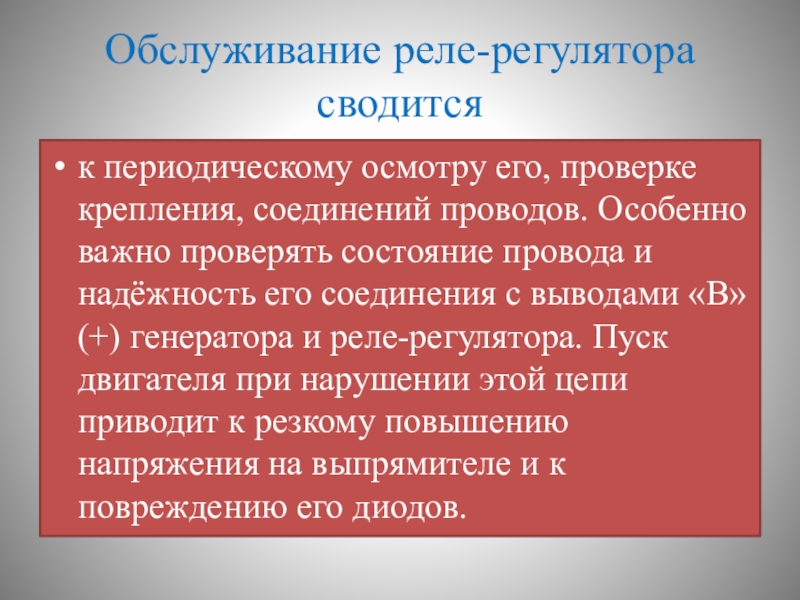

Слайд 10Обслуживание реле-регулятора сводится
к периодическому осмотру его, проверке крепления, соединений проводов.
Особенно важно проверять состояние провода и надёжность его соединения с выводами «В» (+) генератора и реле-регулятора. Пуск двигателя при нарушении этой цепи приводит к резкому повышению напряжения на выпрямителе и к повреждению его диодов.

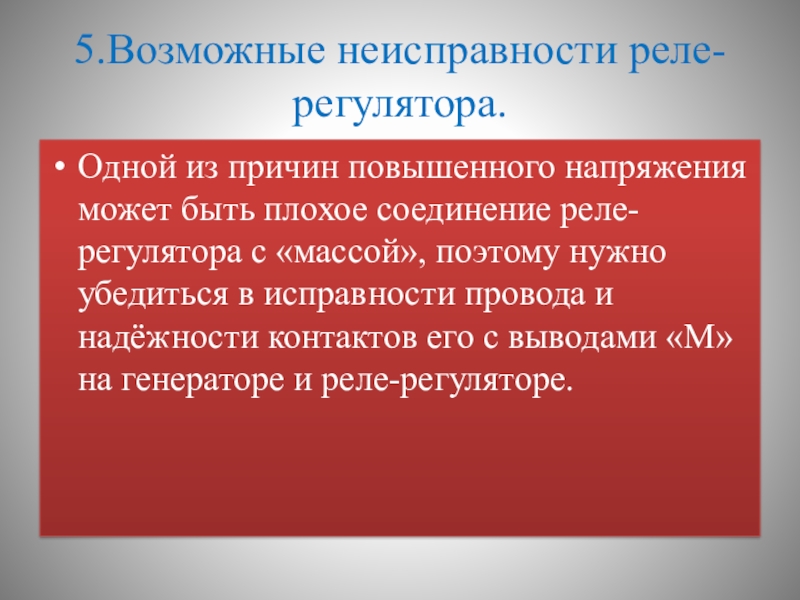

Слайд 115.Возможные неисправности реле-регулятора.
Одной из причин повышенного напряжения может быть плохое соединение
реле-регулятора с «массой», поэтому нужно убедиться в исправности провода и надёжности контактов его с выводами «М» на генераторе и реле-регуляторе.
