Презентация, доклад на тему Разработка и выемка грунта экскаватором

Содержание

Разработка и выемка грунтаПроизводство земляных работ одноковшовыми экскаваторами складывается из четырех основных рабочих процессов: разработка и выемка грунта; перемещение его к месту укладки; укладка грунта в насыпь или отвал; отделка земляного сооружения, т.е. доведение выемки и

Слайд 1Разработка и выемка грунта экскаватором Hitachi EX-200

Разработка и выемка грунта экскаватором Hitachi EX-200

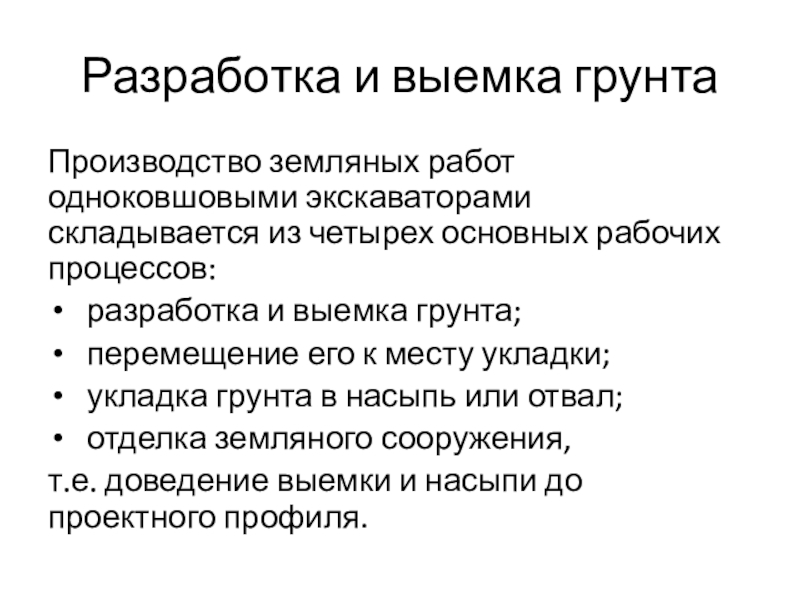

Слайд 2Разработка и выемка грунта
Производство земляных работ одноковшовыми экскаваторами складывается из четырех

основных рабочих процессов:
разработка и выемка грунта;
перемещение его к месту укладки;
укладка грунта в насыпь или отвал;
отделка земляного сооружения,
т.е. доведение выемки и насыпи до проектного профиля.

Разработка и выемка грунтаПроизводство земляных работ одноковшовыми экскаваторами складывается из четырех основных рабочих процессов: разработка и выемка

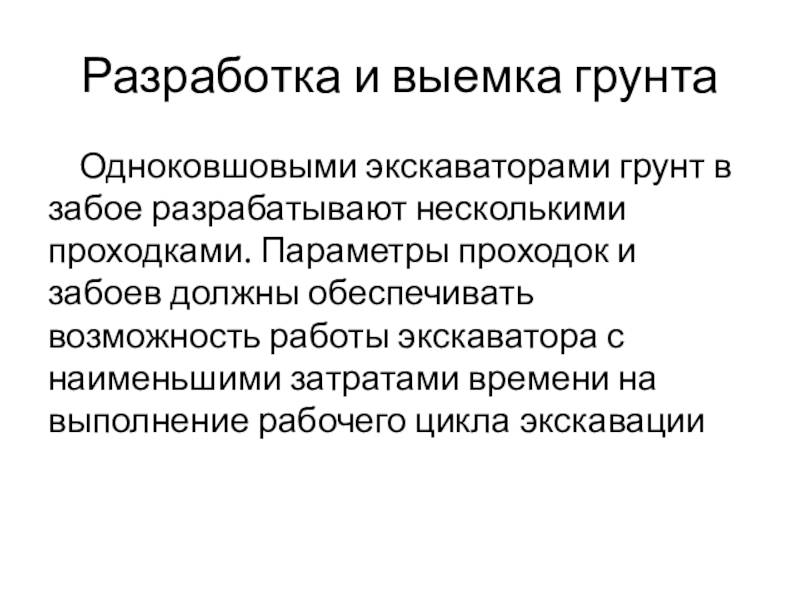

Слайд 3Разработка и выемка грунта
Одноковшовыми экскаваторами грунт в забое разрабатывают несколькими проходками.

Параметры проходок и забоев должны обеспечивать возможность работы экскаватора с наименьшими затратами времени на выполнение рабочего цикла экскавации
Разработка и выемка грунтаОдноковшовыми экскаваторами грунт в забое разрабатывают несколькими проходками. Параметры проходок и забоев должны обеспечивать

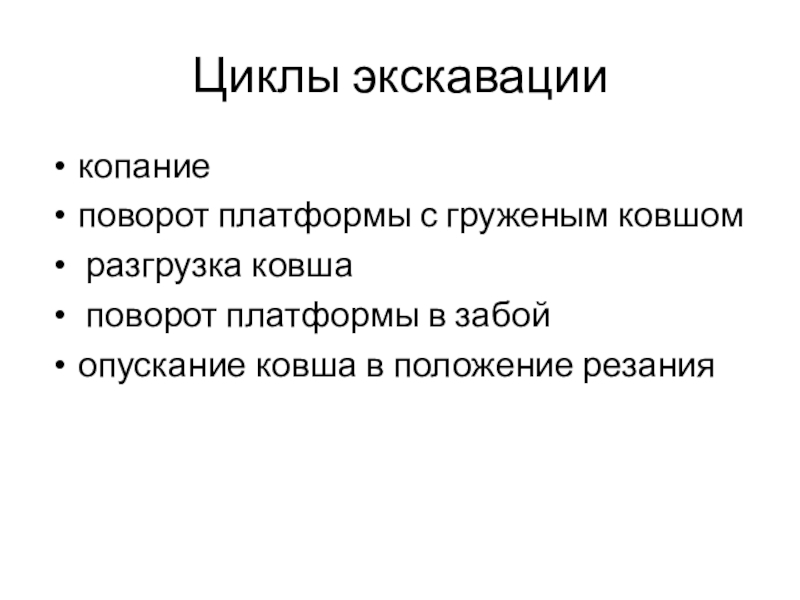

Слайд 4Циклы экскавации
копание
поворот платформы с груженым ковшом
разгрузка ковша
поворот платформы в

забой
опускание ковша в положение резания
Циклы экскавациикопаниеповорот платформы с груженым ковшом разгрузка ковша поворот платформы в забой опускание ковша в положение резания

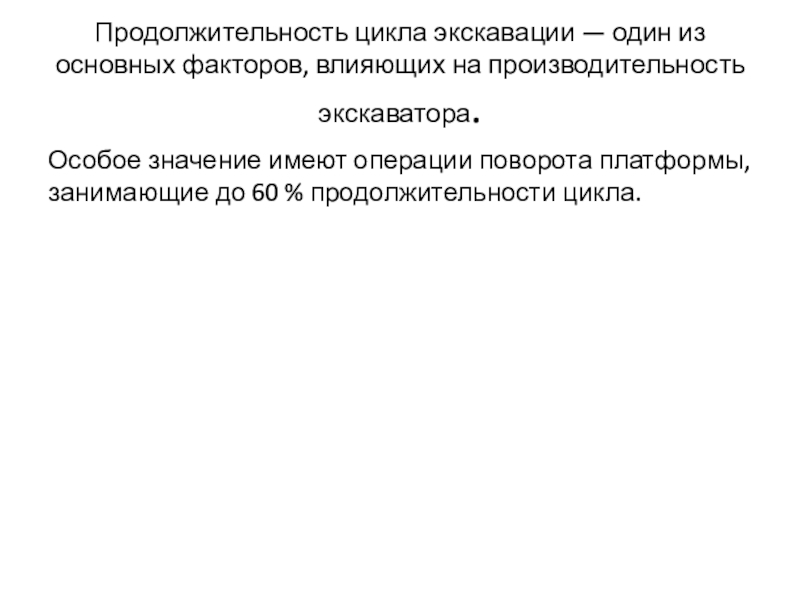

Слайд 5Продолжительность цикла экскавации — один из основных факторов, влияющих на производительность

экскаватора.

Особое значение имеют операции поворота платформы, занимающие до 60 % продолжительности цикла.

Продолжительность цикла экскавации — один из основных факторов, влияющих на производительность экскаватора.Особое значение имеют операции поворота платформы,

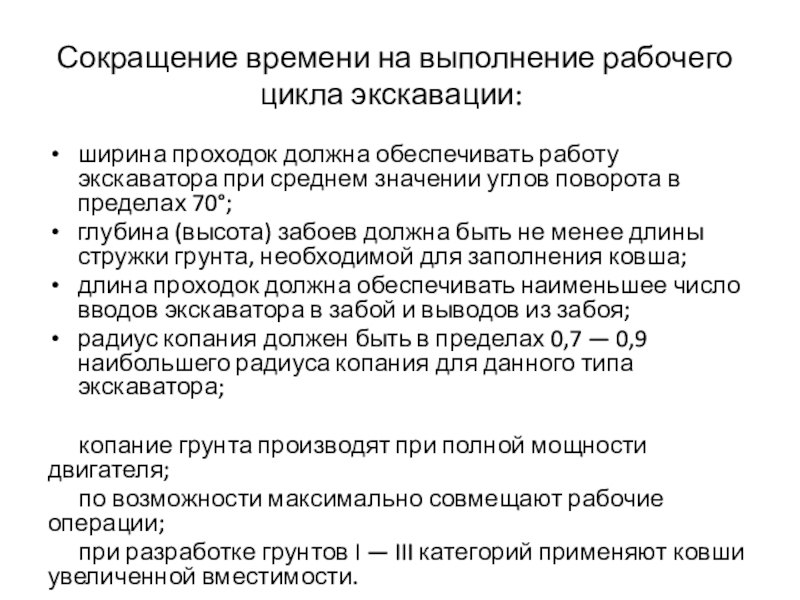

Слайд 6 Сокращение времени на выполнение рабочего цикла экскавации:
ширина проходок должна обеспечивать

работу экскаватора при среднем значении углов поворота в пределах 70°;
глубина (высота) забоев должна быть не менее длины стружки грунта, необходимой для заполнения ковша;
длина проходок должна обеспечивать наименьшее число вводов экскаватора в забой и выводов из забоя;
радиус копания должен быть в пределах 0,7 — 0,9 наибольшего радиуса копания для данного типа экскаватора;

копание грунта производят при полной мощности двигателя;
по возможности максимально совмещают рабочие операции;
при разработке грунтов I — III категорий применяют ковши увеличенной вместимости.
Сокращение времени на выполнение рабочего цикла экскавации:ширина проходок должна обеспечивать работу экскаватора при среднем значении углов

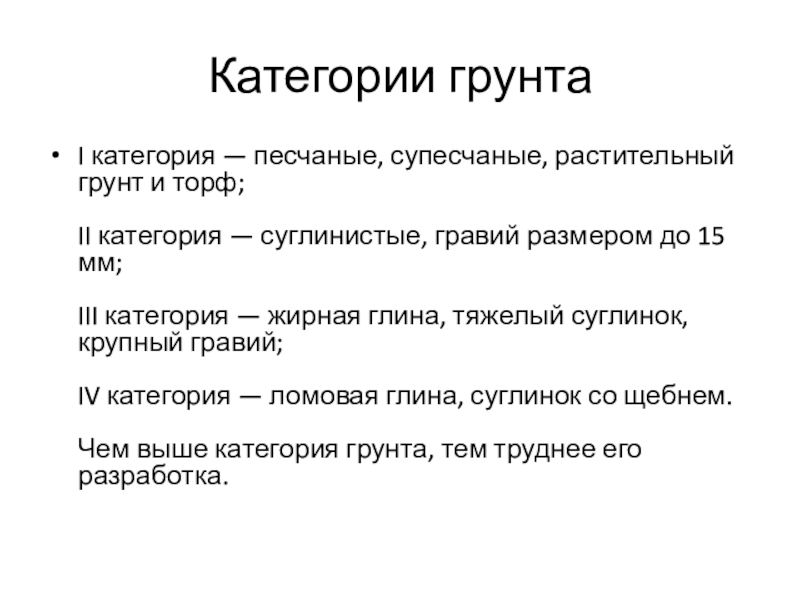

Слайд 7Категории грунта
I категория — песчаные, супесчаные, растительный грунт и торф; II категория

— суглинистые, гравий размером до 15 мм; III категория — жирная глина, тяжелый суглинок, крупный гравий; IV категория — ломовая глина, суглинок со щебнем. Чем выше категория грунта, тем труднее его разработка.
Категории грунтаI категория — песчаные, супесчаные, растительный грунт и торф;  II категория — суглинистые, гравий размером

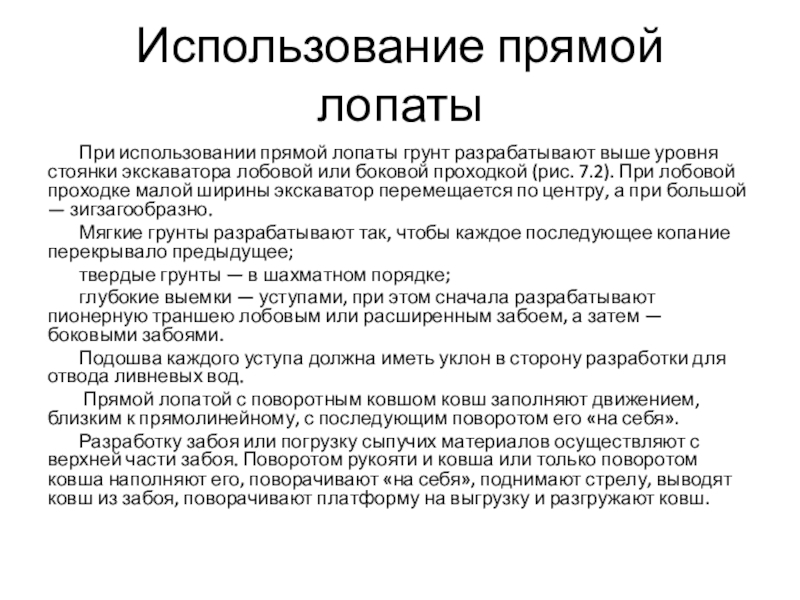

Слайд 8Использование прямой лопаты
При использовании прямой лопаты грунт разрабатывают выше уровня стоянки

экскаватора лобовой или боковой проходкой (рис. 7.2). При лобовой проходке малой ширины экскаватор перемещается по центру, а при большой — зигзагообразно.
Мягкие грунты разрабатывают так, чтобы каждое последующее копание перекрывало предыдущее;
твердые грунты — в шахматном порядке;
глубокие выемки — уступами, при этом сначала разрабатывают пионерную траншею лобовым или расширенным забоем, а затем — боковыми забоями.
Подошва каждого уступа должна иметь уклон в сторону разработки для отвода ливневых вод.
Прямой лопатой с поворотным ковшом ковш заполняют движением, близким к прямолинейному, с последующим поворотом его «на себя».
Разработку забоя или погрузку сыпучих материалов осуществляют с верхней части забоя. Поворотом рукояти и ковша или только поворотом ковша наполняют его, поворачивают «на себя», поднимают стрелу, выводят ковш из забоя, поворачивают платформу на выгрузку и разгружают ковш.
Использование прямой лопатыПри использовании прямой лопаты грунт разрабатывают выше уровня стоянки экскаватора лобовой или боковой проходкой (рис.

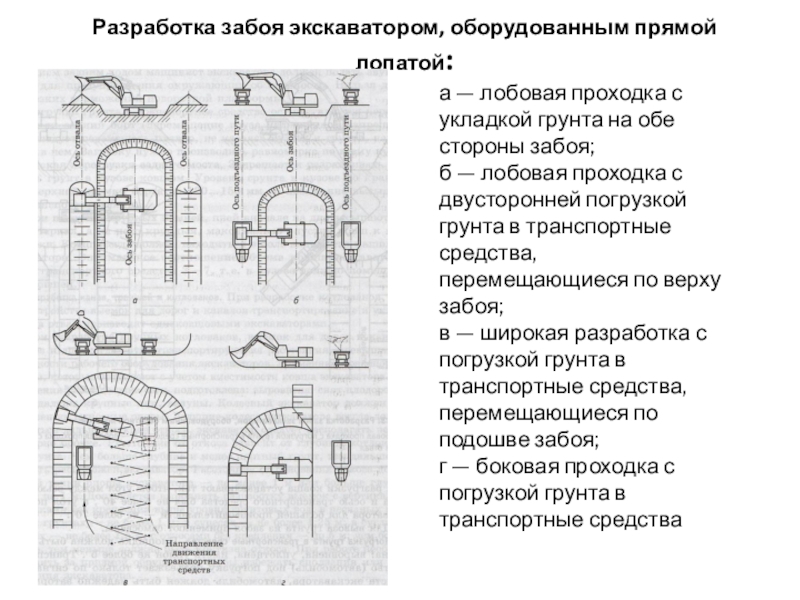

Слайд 9 Разработка забоя экскаватором, оборудованным прямой лопатой:
а — лобовая проходка с укладкой

грунта на обе стороны забоя;
б — лобовая проходка с двусторонней погрузкой грунта в транспортные средства, перемещающиеся по верху забоя;
в — широкая разработка с погрузкой грунта в транспортные средства, перемещающиеся по подошве забоя;
г — боковая проходка с погрузкой грунта в транспортные средства
Разработка забоя экскаватором, оборудованным прямой лопатой: а — лобовая проходка с укладкой грунта на обе стороны

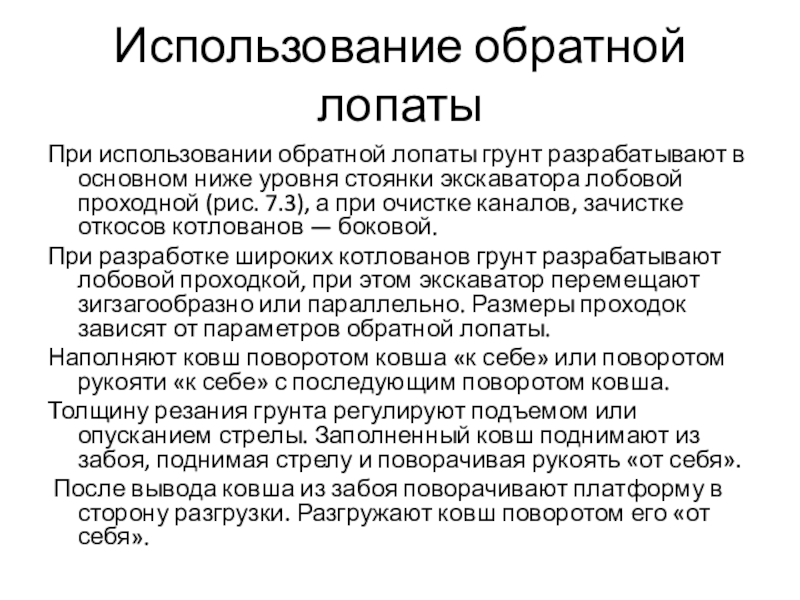

Слайд 10Использование обратной лопаты
При использовании обратной лопаты грунт разрабатывают в основном ниже

уровня стоянки экскаватора лобовой проходной (рис. 7.3), а при очистке каналов, зачистке откосов котлованов — боковой.
При разработке широких котлованов грунт разрабатывают лобовой проходкой, при этом экскаватор перемещают зигзагообразно или параллельно. Размеры проходок зависят от параметров обратной лопаты.
Наполняют ковш поворотом ковша «к себе» или поворотом рукояти «к себе» с последующим поворотом ковша.
Толщину резания грунта регулируют подъемом или опусканием стрелы. Заполненный ковш поднимают из забоя, поднимая стрелу и поворачивая рукоять «от себя».
После вывода ковша из забоя поворачивают платформу в сторону разгрузки. Разгружают ковш поворотом его «от себя».
Использование обратной лопатыПри использовании обратной лопаты грунт разрабатывают в основном ниже уровня стоянки экскаватора лобовой проходной (рис.

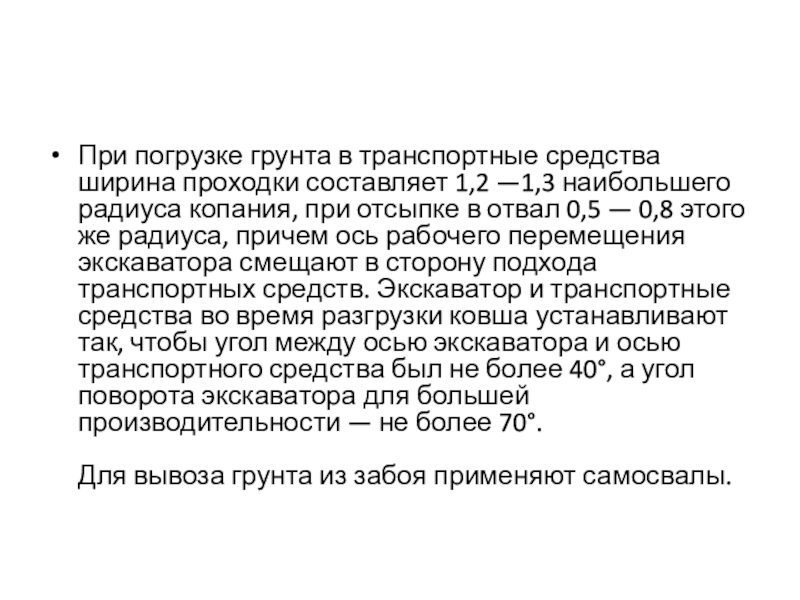

Слайд 11При погрузке грунта в транспортные средства ширина проходки составляет 1,2 —1,3

наибольшего радиуса копания, при отсыпке в отвал 0,5 — 0,8 этого же радиуса, причем ось рабочего перемещения экскаватора смещают в сторону подхода транспортных средств. Экскаватор и транспортные средства во время разгрузки ковша устанавливают так, чтобы угол между осью экскаватора и осью транспортного средства был не более 40°, а угол поворота экскаватора для большей производительности — не более 70°. Для вывоза грунта из забоя применяют самосвалы.

При погрузке грунта в транспортные средства ширина проходки составляет 1,2 —1,3 наибольшего радиуса копания, при отсыпке в

Слайд 12Разработка забоя экскаватором, оборудованным обратной лопатой:
а — лобовая проходка с погрузкой

грунта в транспортные средства;
б — лобовая проходка с укладкой грунта в отвал

Разработка забоя экскаватором, оборудованным обратной лопатой:а — лобовая проходка с погрузкой грунта в транспортные средства; б —

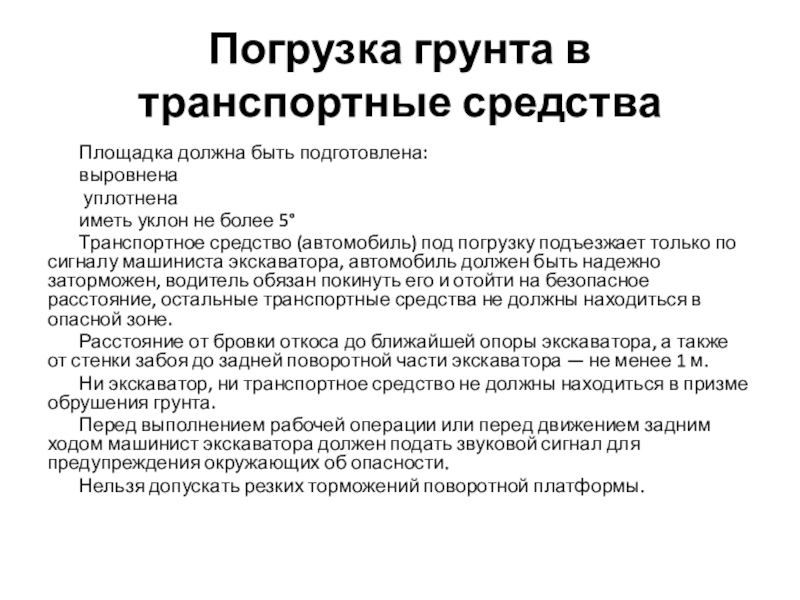

Слайд 13Погрузка грунта в транспортные средства
Площадка должна быть подготовлена:
выровнена
уплотнена
иметь

уклон не более 5°
Транспортное средство (автомобиль) под погрузку подъезжает только по сигналу машиниста экскаватора, автомобиль должен быть надежно заторможен, водитель обязан покинуть его и отойти на безопасное расстояние, остальные транспортные средства не должны находиться в опасной зоне.
Расстояние от бровки откоса до ближайшей опоры экскаватора, а также от стенки забоя до задней поворотной части экскаватора — не менее 1 м.
Ни экскаватор, ни транспортное средство не должны находиться в призме обрушения грунта.
Перед выполнением рабочей операции или перед движением задним ходом машинист экскаватора должен подать звуковой сигнал для предупреждения окружающих об опасности.
Нельзя допускать резких торможений поворотной платформы.

Погрузка грунта в транспортные средстваПлощадка должна быть подготовлена: выровнена уплотнена иметь уклон не более 5° Транспортное средство

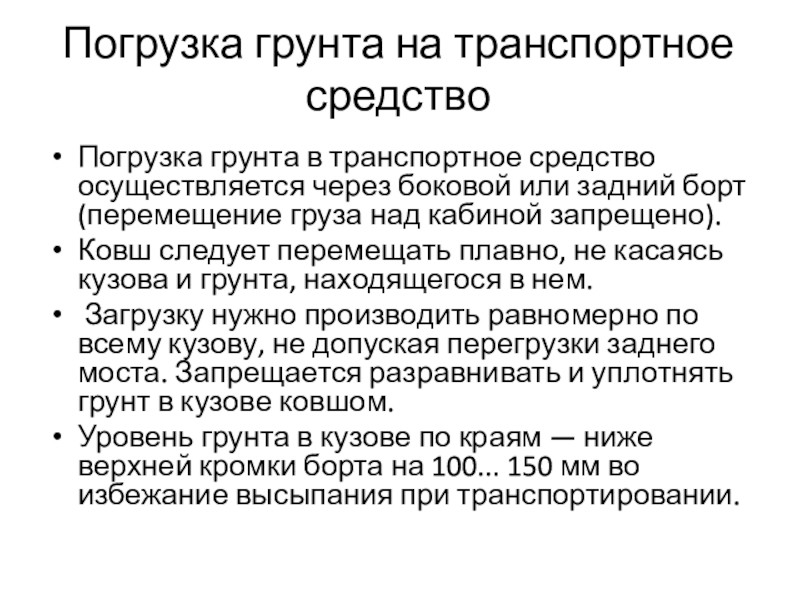

Слайд 14Погрузка грунта на транспортное средство
Погрузка грунта в транспортное средство осуществляется через

боковой или задний борт (перемещение груза над кабиной запрещено).
Ковш следует перемещать плавно, не касаясь кузова и грунта, находящегося в нем.
Загрузку нужно производить равномерно по всему кузову, не допуская перегрузки заднего моста. Запрещается разравнивать и уплотнять грунт в кузове ковшом.
Уровень грунта в кузове по краям — ниже верхней кромки борта на 100... 150 мм во избежание высыпания при транспортировании.

Погрузка грунта на транспортное средствоПогрузка грунта в транспортное средство осуществляется через боковой или задний борт (перемещение груза

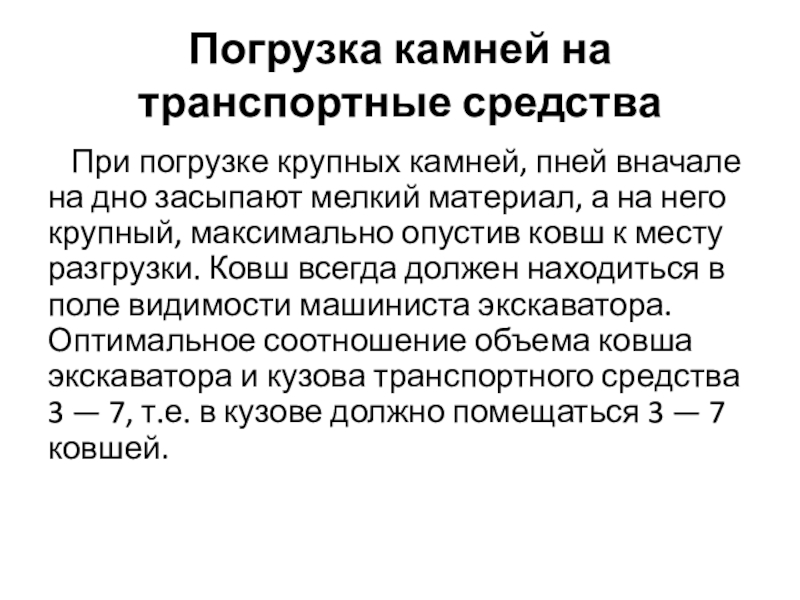

Слайд 15Погрузка камней на транспортные средства
При погрузке крупных камней, пней вначале на

дно засыпают мелкий материал, а на него крупный, максимально опустив ковш к месту разгрузки. Ковш всегда должен находиться в поле видимости машиниста экскаватора. Оптимальное соотношение объема ковша экскаватора и кузова транспортного средства 3 — 7, т.е. в кузове должно помещаться 3 — 7 ковшей.
Погрузка камней на транспортные средстваПри погрузке крупных камней, пней вначале на дно засыпают мелкий материал, а на

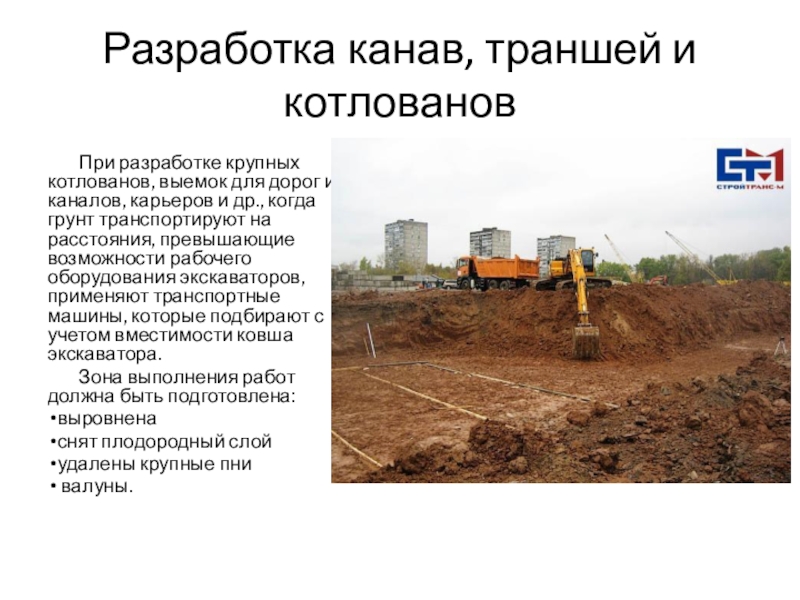

Слайд 16Разработка канав, траншей и котлованов
При разработке крупных котлованов, выемок для

дорог и каналов, карьеров и др., когда грунт транспортируют на расстояния, превышающие возможности рабочего оборудования экскаваторов, применяют транспортные машины, которые подбирают с учетом вместимости ковша экскаватора.
Зона выполнения работ должна быть подготовлена:
выровнена
снят плодородный слой
удалены крупные пни
валуны.

Разработка канав, траншей и котлованов При разработке крупных котлованов, выемок для дорог и каналов, карьеров и др.,

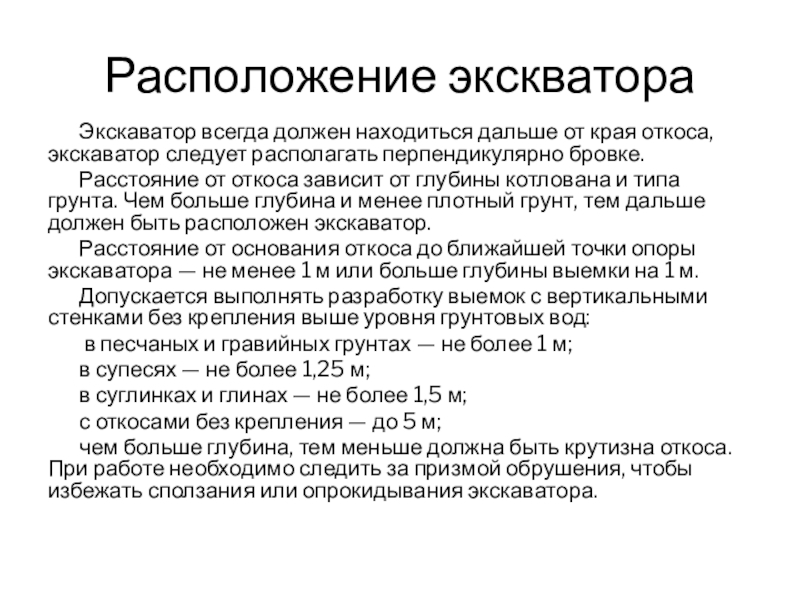

Слайд 17Расположение экскватора
Экскаватор всегда должен находиться дальше от края откоса, экскаватор следует

располагать перпендикулярно бровке.
Расстояние от откоса зависит от глубины котлована и типа грунта. Чем больше глубина и менее плотный грунт, тем дальше должен быть расположен экскаватор.
Расстояние от основания откоса до ближайшей точки опоры экскаватора — не менее 1 м или больше глубины выемки на 1 м.
Допускается выполнять разработку выемок с вертикальными стенками без крепления выше уровня грунтовых вод:
в песчаных и гравийных грунтах — не более 1 м;
в супесях — не более 1,25 м;
в суглинках и глинах — не более 1,5 м;
с откосами без крепления — до 5 м;
чем больше глубина, тем меньше должна быть крутизна откоса. При работе необходимо следить за призмой обрушения, чтобы избежать сползания или опрокидывания экскаватора.

Расположение экскватораЭкскаватор всегда должен находиться дальше от края откоса, экскаватор следует располагать перпендикулярно бровке. Расстояние от откоса
