Тема программы Техническое обслуживание и ремонт электрических машин постоянного и переменного тока.Тема урока Разборка, сборка электродвигателя и определение начал и концов обмоток статора асинхронного электрического двигателя.

Слайд 1Практика электромонтёра по ремонту и обслуживанию электрооборудования
Выполнил мастер п/о
Скидан Евгений

Александрович
Практика электромонтёра по ремонту и обслуживанию электрооборудованияВыполнил мастер п/о Скидан Евгений Александрович

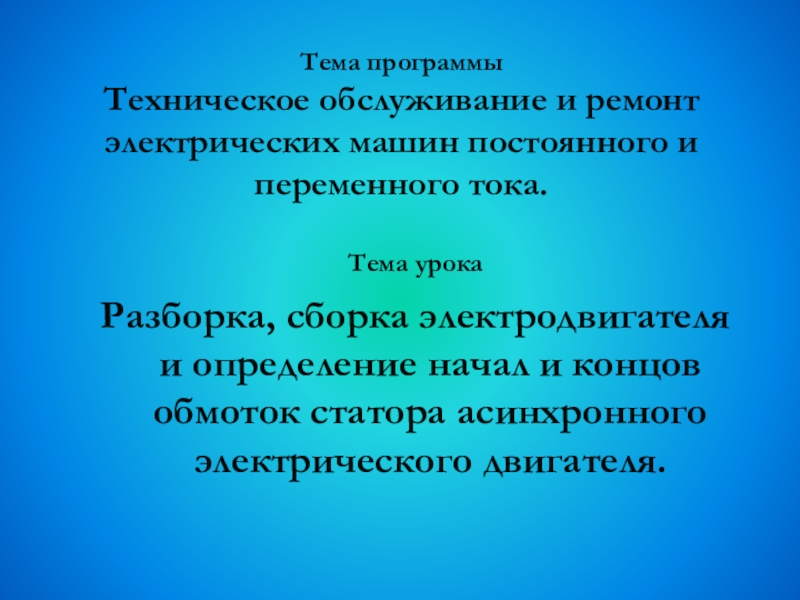

Слайд 2Тема программы Техническое обслуживание и ремонт электрических машин постоянного и переменного тока.
Тема

урока
Разборка, сборка электродвигателя и определение начал и концов обмоток статора асинхронного электрического двигателя.

Тема программы Техническое обслуживание и ремонт электрических машин постоянного и переменного тока.Тема урока Разборка, сборка электродвигателя и

Слайд 3Цели урока
Обучающая: сформировать умения по разборке сборке эл.двигателя и определению начал

и концов обмоток статора асинхронного электродвигателя, составлению алгоритма трудовых действий и приёмов, умение предвидеть возможные причины и виды брака.
Цели урокаОбучающая: сформировать умения по разборке сборке эл.двигателя и определению начал и концов обмоток статора асинхронного электродвигателя,

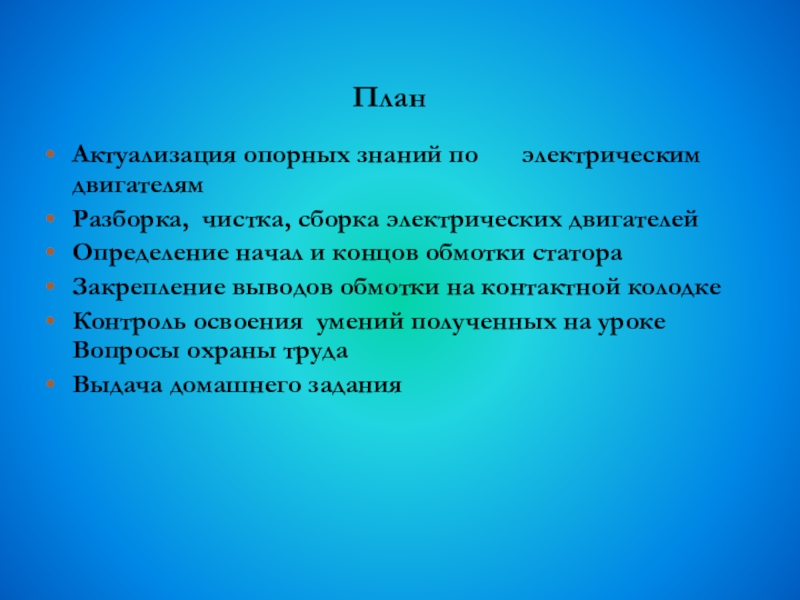

Слайд 4План
Актуализация опорных знаний по электрическим двигателям
Разборка, чистка, сборка электрических двигателей
Определение начал

и концов обмотки статора
Закрепление выводов обмотки на контактной колодке
Контроль освоения умений полученных на уроке Вопросы охраны труда
Выдача домашнего задания
ПланАктуализация опорных знаний по 	электрическим двигателямРазборка, чистка, сборка электрических двигателейОпределение начал и концов обмотки статораЗакрепление выводов обмотки

Слайд 5Обозначьте элементы машины постоянного тока, переместив названия на соответствующие позиции. 1. щетки;

2. станина; 3. полюсная катушка; 4. сердечник главного полюса; 5. подшипниковый щит; 6. якорь; 7. сердечник; 8. вентилятор; 9. коллектор;
Обозначьте элементы машины постоянного тока,  переместив названия  на соответствующие позиции. 	1. щетки;  	2. станина;

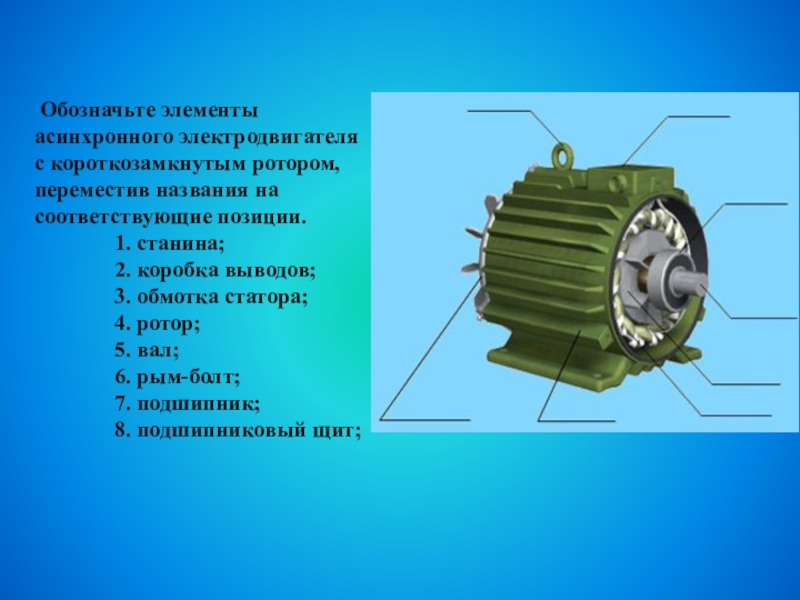

Слайд 6 Обозначьте элементы асинхронного электродвигателя с короткозамкнутым ротором, переместив названия на

соответствующие позиции. 1. cтанина; 2. коробка выводов; 3. обмотка статора; 4. ротор; 5. вал; 6. рым-болт; 7. подшипник; 8. подшипниковый щит;
Обозначьте элементы асинхронного электродвигателя с короткозамкнутым ротором, переместив названия на соответствующие позиции. 		1. cтанина; 		2. коробка выводов;

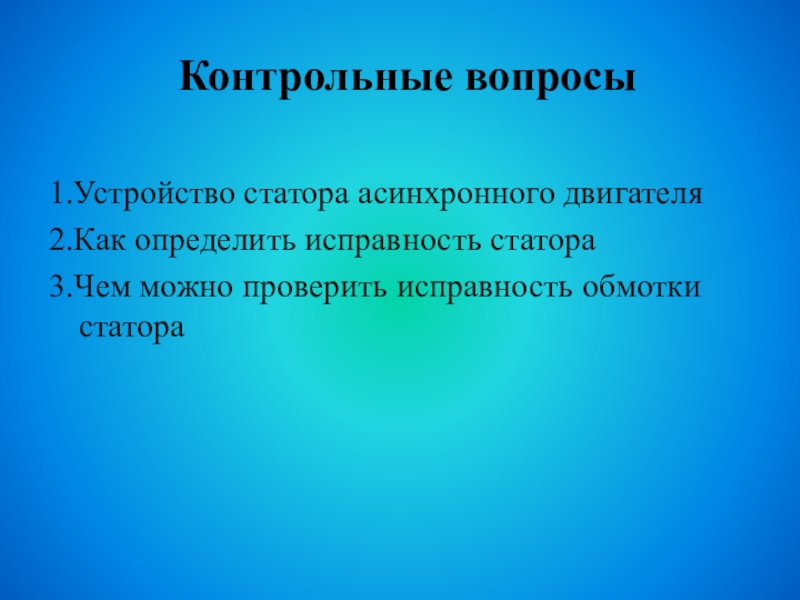

Слайд 7Контрольные вопросы
1.Устройство статора асинхронного двигателя
2.Как определить исправность статора
3.Чем можно проверить исправность

обмотки статора
Контрольные вопросы1.Устройство статора асинхронного двигателя2.Как определить исправность статора3.Чем можно проверить исправность обмотки статора

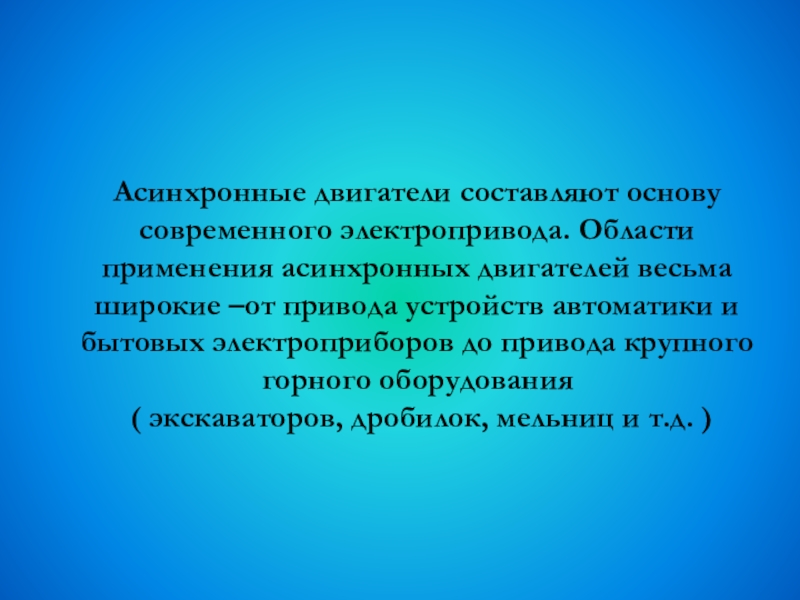

Слайд 8 Асинхронные двигатели составляют основу современного электропривода. Области применения асинхронных двигателей весьма

широкие –от привода устройств автоматики и бытовых электроприборов до привода крупного горного оборудования ( экскаваторов, дробилок, мельниц и т.д. )
Асинхронные двигатели составляют основу современного электропривода. Области применения асинхронных двигателей весьма широкие –от привода устройств автоматики

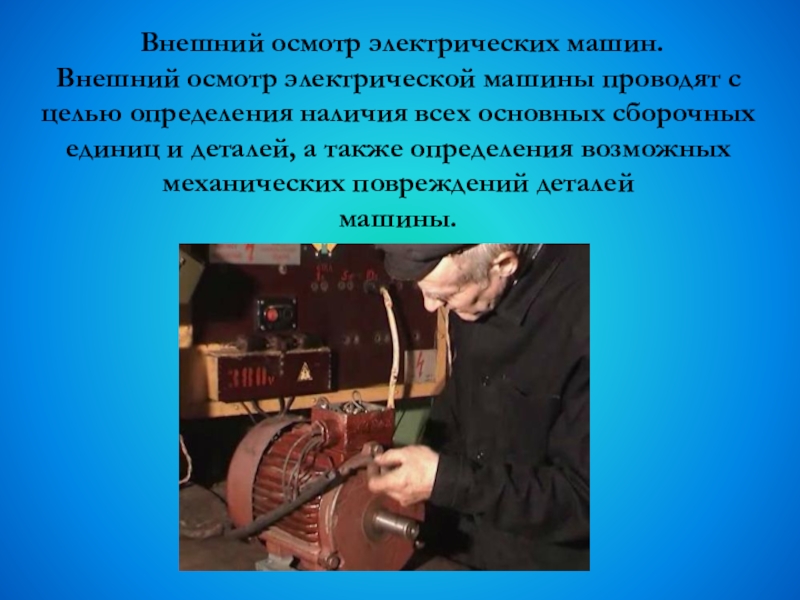

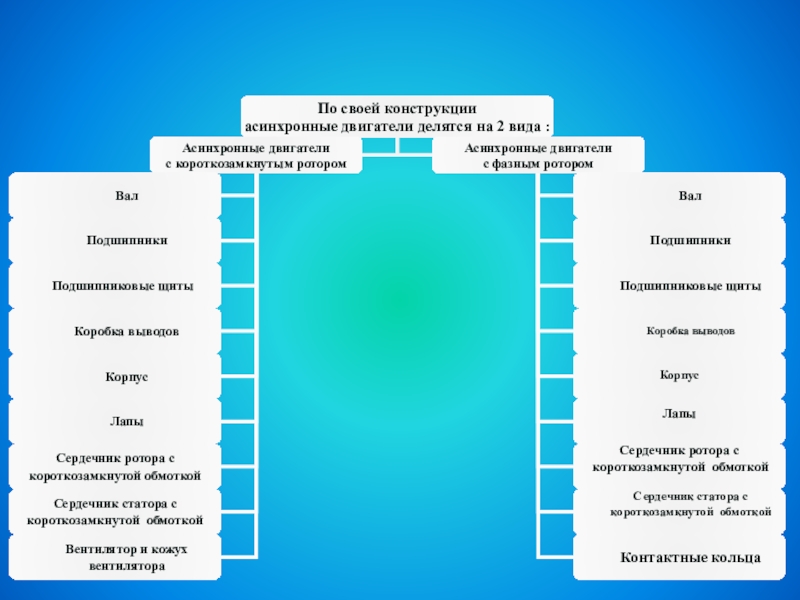

Слайд 10 Внешний осмотр электрических машин. Внешний осмотр электрической машины проводят с целью

определения наличия всех основных сборочных единиц и деталей, а также определения возможных механических повреждений деталей машины.
Внешний осмотр электрических машин. Внешний осмотр электрической машины проводят с целью определения наличия всех основных

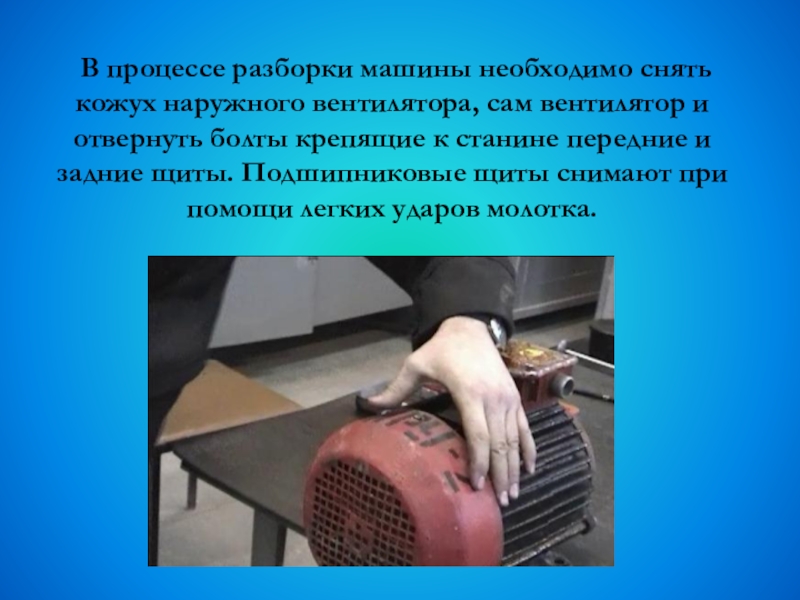

Слайд 11 В процессе разборки машины необходимо снять кожух наружного вентилятора, сам

вентилятор и отвернуть болты крепящие к станине передние и задние щиты. Подшипниковые щиты снимают при помощи легких ударов молотка.
В процессе разборки машины необходимо снять кожух наружного вентилятора, сам вентилятор и отвернуть болты крепящие к

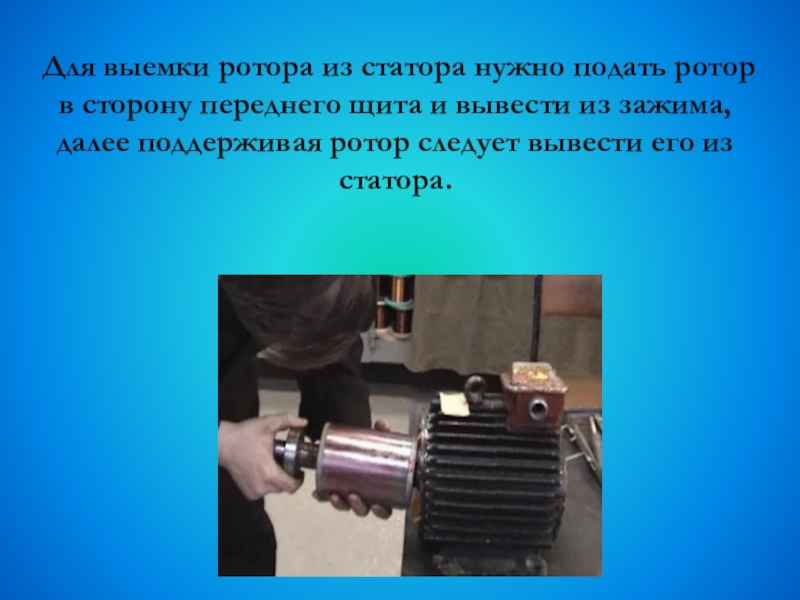

Слайд 12 Для выемки ротора из статора нужно подать ротор в сторону

переднего щита и вывести из зажима, далее поддерживая ротор следует вывести его из статора.
Для выемки ротора из статора нужно подать ротор в сторону переднего щита и вывести из зажима,

Слайд 13 В ходе очистки деталей электрической машины их нужно тщательно отчистить

от пыли, грязи и смазочного масла. При необходимости промывки обмоток нужно обдуть их сжатым воздухом, а затем промыть синтетическими моющими жидкостями, нанесенными с помощью пульвелизатора. Все очищенные и пригодные для повторного использования детали маркируют и сохраняют, а неисправные отправляют на ремонт или восстанавливают.
В ходе очистки деталей электрической машины их нужно тщательно отчистить от пыли, грязи и смазочного масла.

Слайд 14Определение начал и концов обмотки статора.
Изучить электрическую схему





выводы, принадлежащие одной

и той же обмотке, с помощью контрольной лампы, омметра или авометра и выводы промаркировать 1-4; 2-5; 3-6.
Определить начала и концы обмоток: первую обмотку статора подключить к источнику переменного тока; на зажимах второй и третьей обмоток измерить напряжение и записать.
Затем соединить вторую и третью обмотки статора последовательно и с помощью вольтметра измерить напряжение на обеих обмотках. При повышенном напряжении промаркировать концы и начала обмотки. Если показания вольтметра отсутствуют, присоединить обмотки и вторично измерить напряжение.
Собрать цепь снова и подключить третью обмотку к источнику переменного тока, а первую со второй соединить последовательно и измерить напряжение на обеих обмотках. При увеличении напряжения произвести маркировку концов и начал обмоток. Если показатели вольтметра отсутствуют, присоединить обмотки и снова измерить напряжение.
Окончательно определить начала и концы обмоток статора, разместить их на доске зажимов электродвигателя.
Определение начал и концов обмотки статора.Изучить электрическую схему выводы, принадлежащие одной и той же обмотке, с помощью

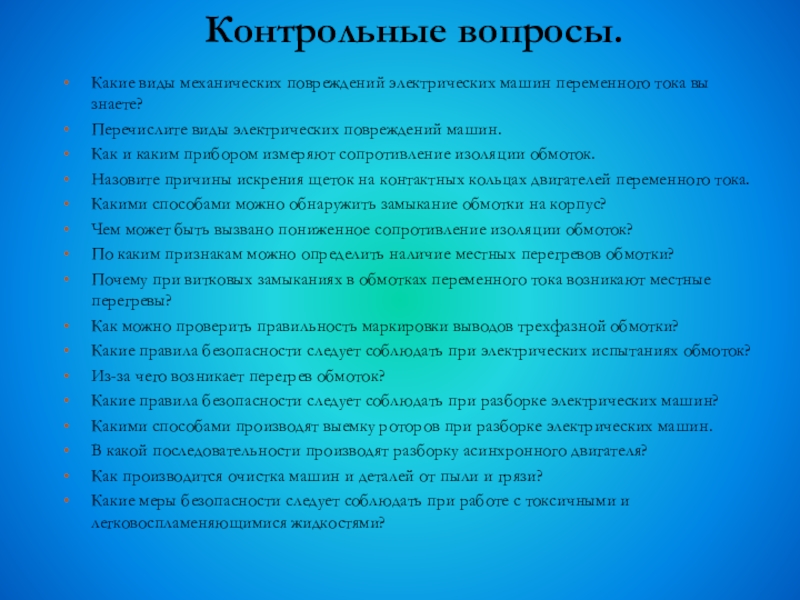

Слайд 15Контрольные вопросы.
Какие виды механических повреждений электрических машин переменного тока вы знаете?
Перечислите

виды электрических повреждений машин.
Как и каким прибором измеряют сопротивление изоляции обмоток.
Назовите причины искрения щеток на контактных кольцах двигателей переменного тока.
Какими способами можно обнаружить замыкание обмотки на корпус?
Чем может быть вызвано пониженное сопротивление изоляции обмоток?
По каким признакам можно определить наличие местных перегревов обмотки?
Почему при витковых замыканиях в обмотках переменного тока возникают местные перегревы?
Как можно проверить правильность маркировки выводов трехфазной обмотки?
Какие правила безопасности следует соблюдать при электрических испытаниях обмоток?
Из-за чего возникает перегрев обмоток?
Какие правила безопасности следует соблюдать при разборке электрических машин?
Какими способами производят выемку роторов при разборке электрических машин.
В какой последовательности производят разборку асинхронного двигателя?
Как производится очистка машин и деталей от пыли и грязи?
Какие меры безопасности следует соблюдать при работе с токсичными и легковоспламеняющимися жидкостями?
Контрольные вопросы.Какие виды механических повреждений электрических машин переменного тока вы знаете?Перечислите виды электрических повреждений машин.Как и каким

Слайд 16Домашнее задание.
Пуск асинхронного двигателя с короткозамкнутым ротором

Домашнее задание.Пуск асинхронного двигателя с короткозамкнутым ротором

Слайд 17Литература.
В.Б.Атабеков. Ремонт трансформаторов, электрических машин и аппаратов. Москва”Высшая школа” 1988г.
М. Кацман.

Электрические машины. Москва”Высшая школа” 1990г.
Электронный учебник.

Литература.В.Б.Атабеков. Ремонт трансформаторов, электрических машин и аппаратов. Москва”Высшая школа” 1988г.М. Кацман. Электрические машины. Москва”Высшая школа” 1990г.Электронный учебник.
