Презентация, доклад на тему Прзентация Системы кабельные структурированные
Содержание
- 1. Прзентация Системы кабельные структурированные
- 2. Рабочие характеристики передачи
- 3. Дуплексные кабели используются для:изготовления соединительных шнуров;создания кабельной

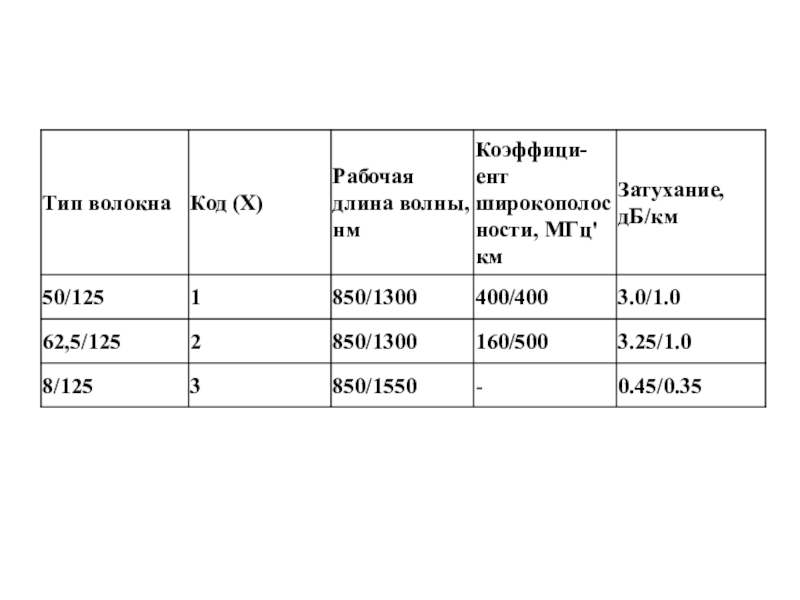

- 4. Маркировка цветовым кодом в зависимости от класса оптического волокна
- 5. Для повышения механической прочности кабелей используютсяцентральный силовой

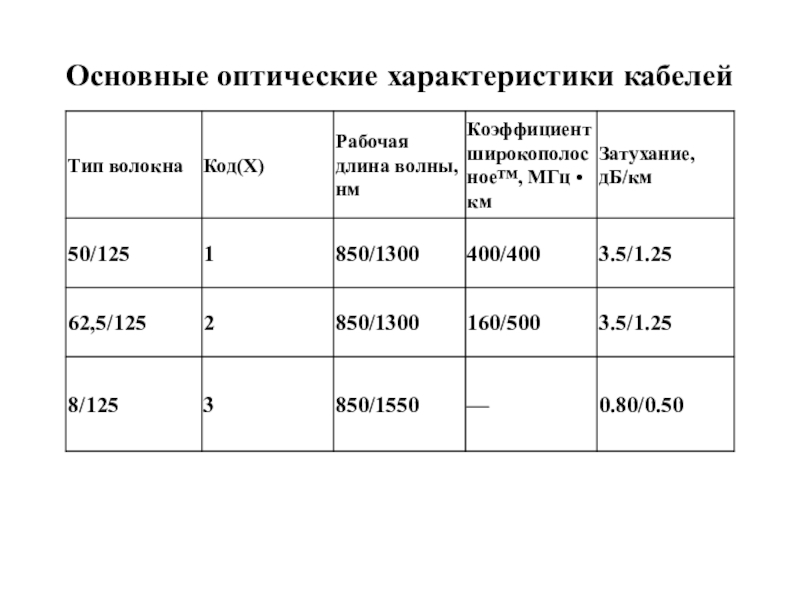

- 6. Основные оптические характеристики кабелей
- 7. Слайд 7
- 8. Слайд 8
- 9. Распределительный кабель.

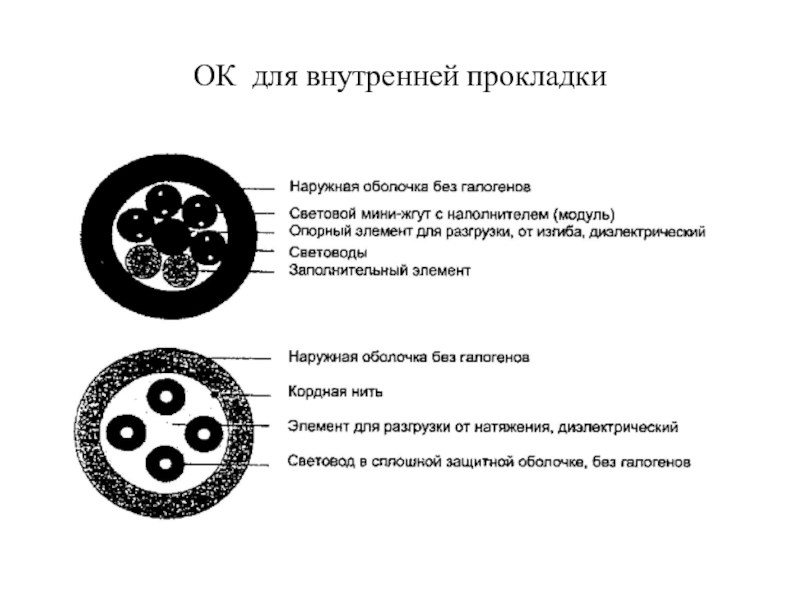

- 10. ОК для внутренней прокладки

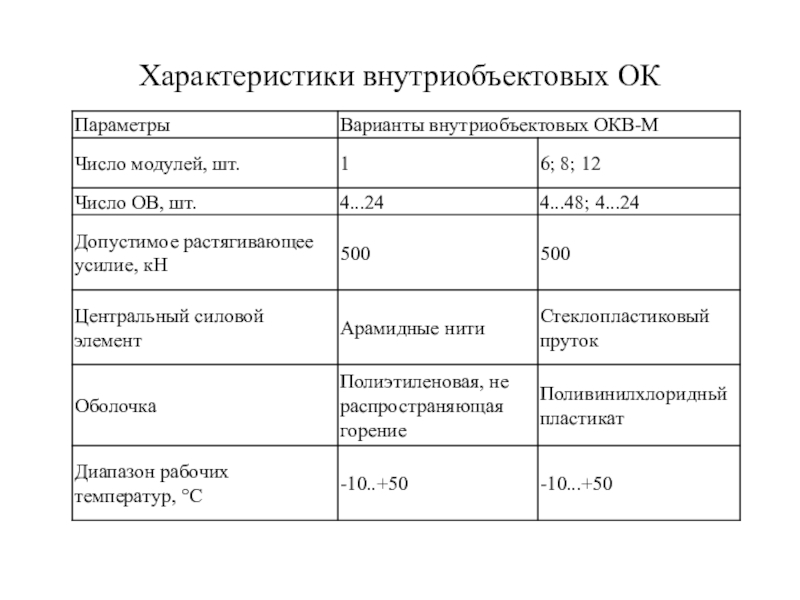

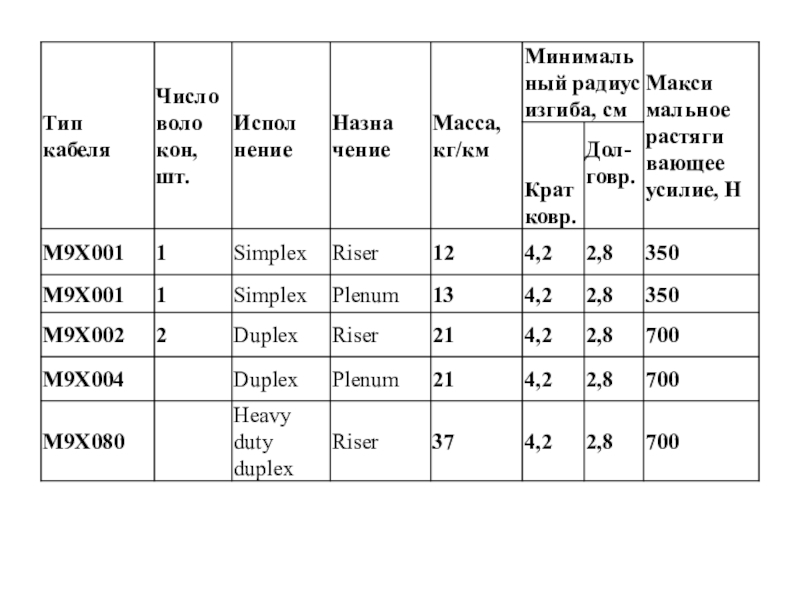

- 11. Характеристики внутриобъектовых ОК

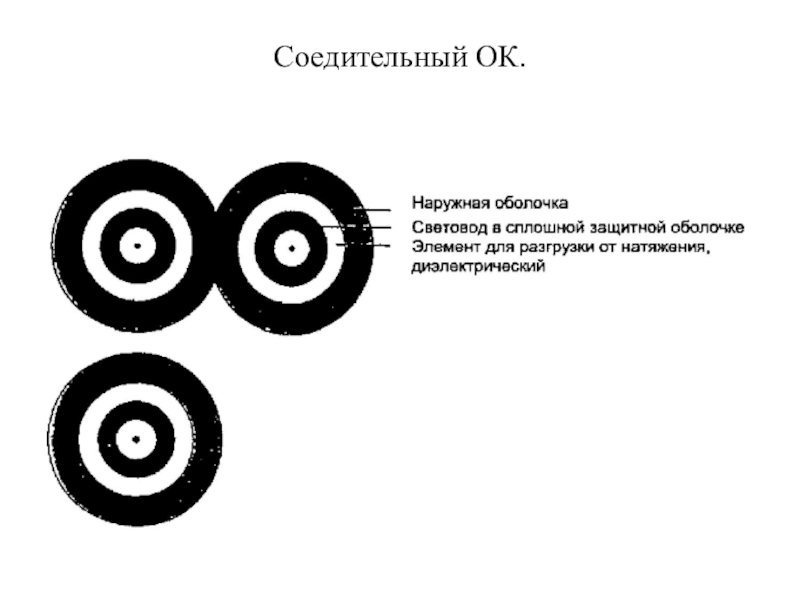

- 12. Соедительный ОК.

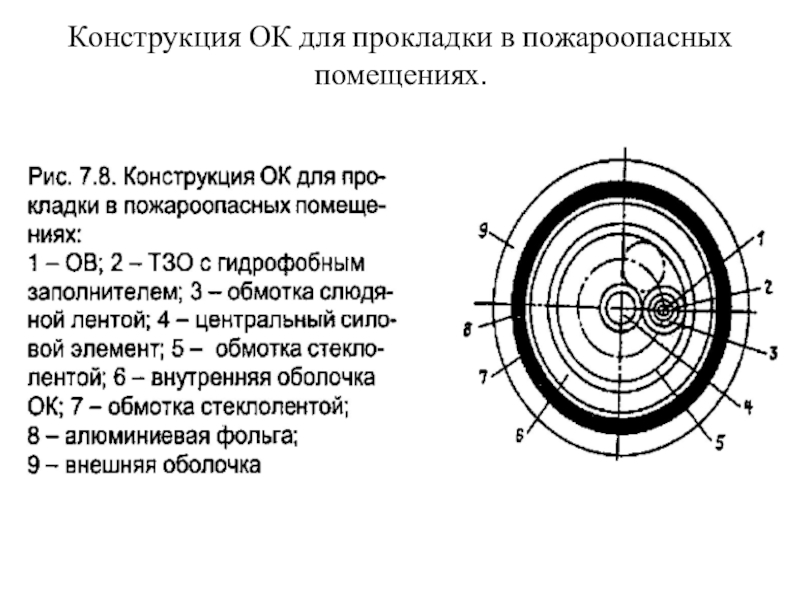

- 13. Конструкция ОК для прокладки в пожароопасных помещениях.

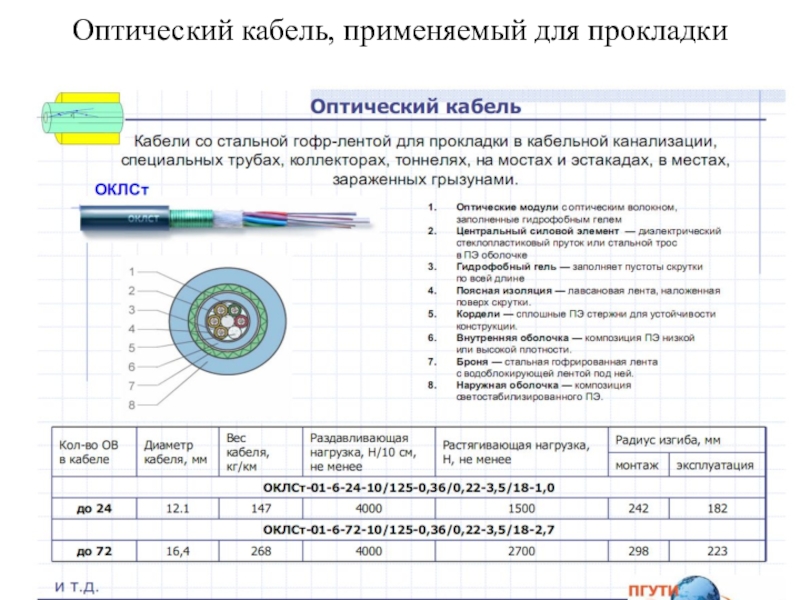

- 14. Оптический кабель, применяемый для прокладки внешней магистральной подсистемы.

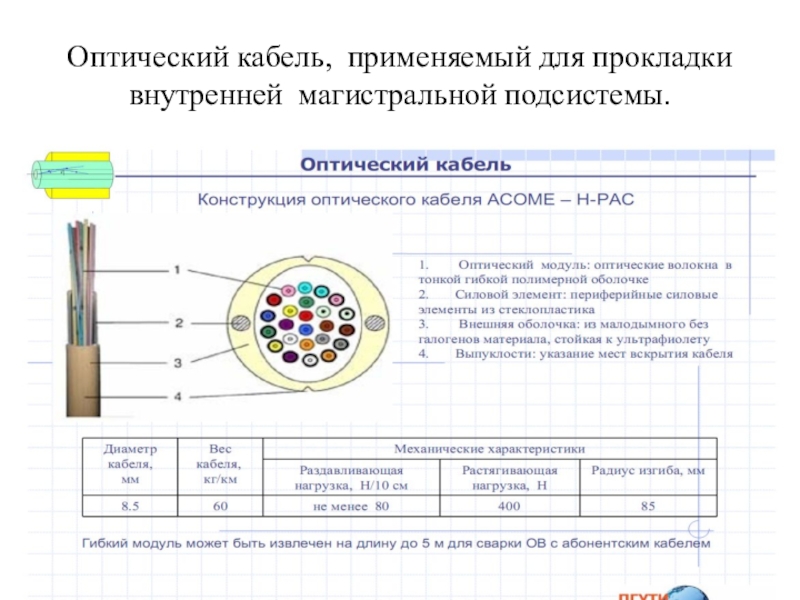

- 15. Оптический кабель, применяемый для прокладки внутренней магистральной подсистемы.
- 16. Оптический кабель, применяемый для прокладки внутренней горизонтальной распределительной подсистемы.

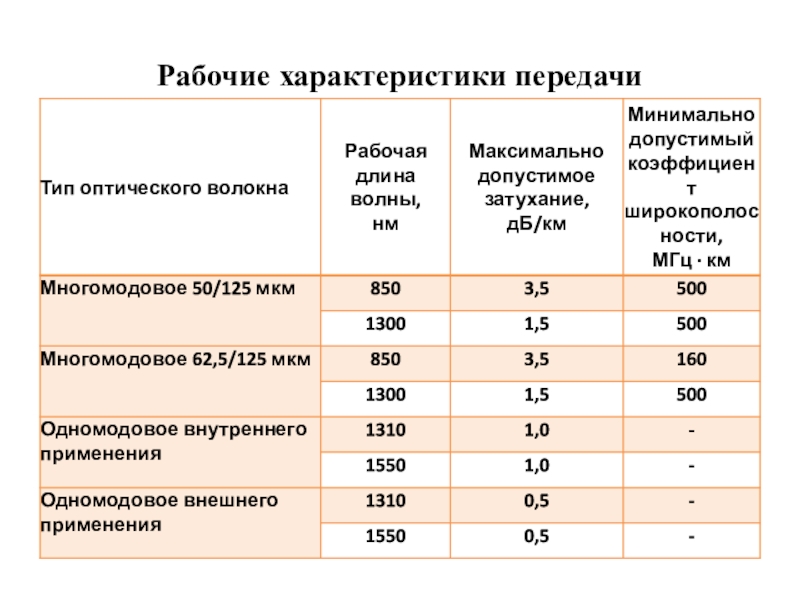

Рабочие характеристики передачи

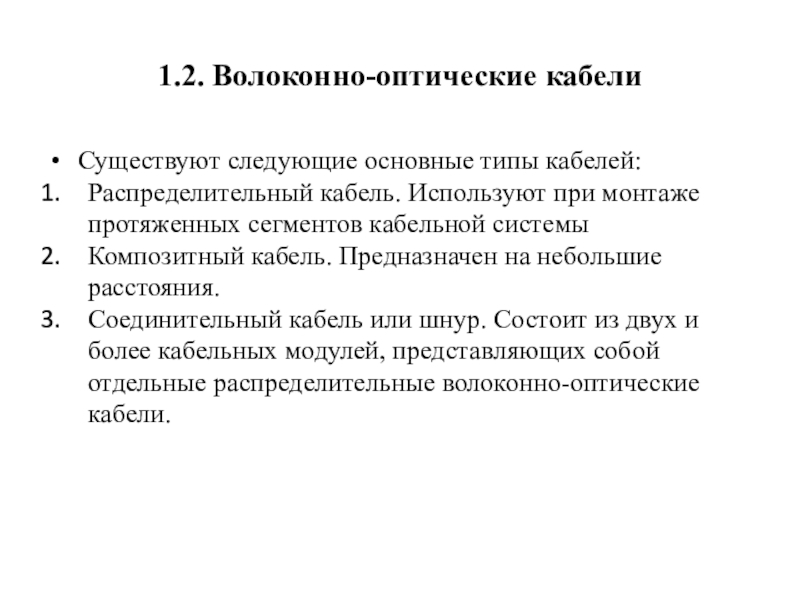

Слайд 11.2. Волоконно-оптические кабели
Существуют следующие основные типы кабелей:
Распределительный кабель. Используют при монтаже

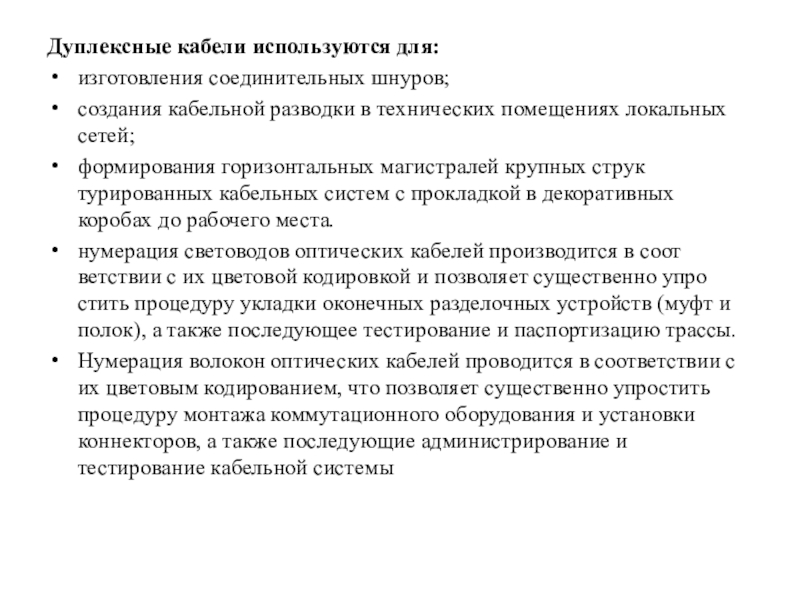

Слайд 3Дуплексные кабели используются для:
изготовления соединительных шнуров;
создания кабельной разводки в технических помещениях
локальных сетей;
формирования горизонтальных магистралей крупных структурированных кабельных систем с прокладкой в декоративных коробах до рабочего места.
нумерация световодов оптических кабелей производится в соответствии с их цветовой кодировкой и позволяет существенно упростить процедуру укладки оконечных разделочных устройств (муфт и полок), а также последующее тестирование и паспортизацию трассы.
Нумерация волокон оптических кабелей проводится в соответствии с их цветовым кодированием, что позволяет существенно упростить процедуру монтажа коммутационного оборудования и установки коннекторов, а также последующие администрирование и тестирование кабельной системы
формирования горизонтальных магистралей крупных структурированных кабельных систем с прокладкой в декоративных коробах до рабочего места.
нумерация световодов оптических кабелей производится в соответствии с их цветовой кодировкой и позволяет существенно упростить процедуру укладки оконечных разделочных устройств (муфт и полок), а также последующее тестирование и паспортизацию трассы.
Нумерация волокон оптических кабелей проводится в соответствии с их цветовым кодированием, что позволяет существенно упростить процедуру монтажа коммутационного оборудования и установки коннекторов, а также последующие администрирование и тестирование кабельной системы
Слайд 5Для повышения механической прочности кабелей используются
центральный силовой элемент в виде стеклопластикового
прутка;
стеклопластиковые прутки, расположенные в повиве сердечника вместо модулей;
одна или несколько оплеток или слоев из кевларовых нитей;
броневой покров из стальной гофрированной ленты.
стеклопластиковые прутки, расположенные в повиве сердечника вместо модулей;
одна или несколько оплеток или слоев из кевларовых нитей;
броневой покров из стальной гофрированной ленты.
Слайд 16

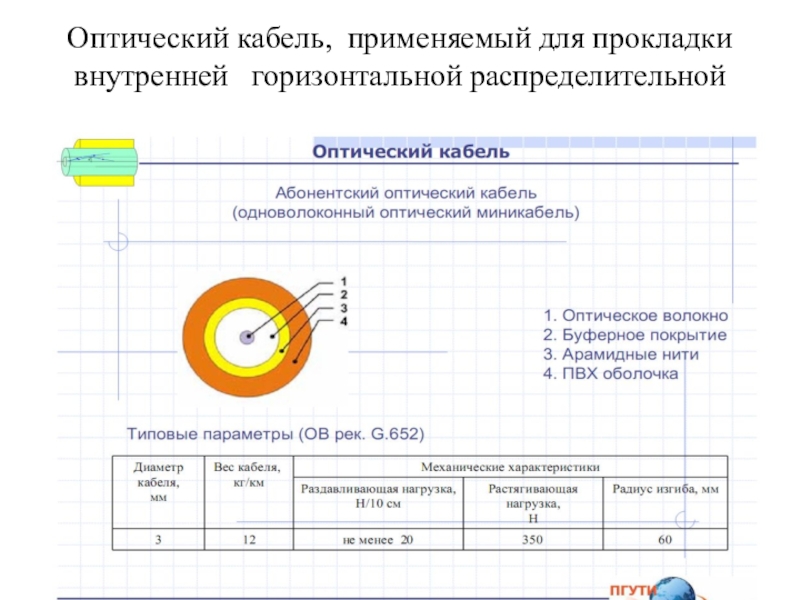

Оптический кабель, применяемый для прокладки внутренней горизонтальной распределительной подсистемы.
