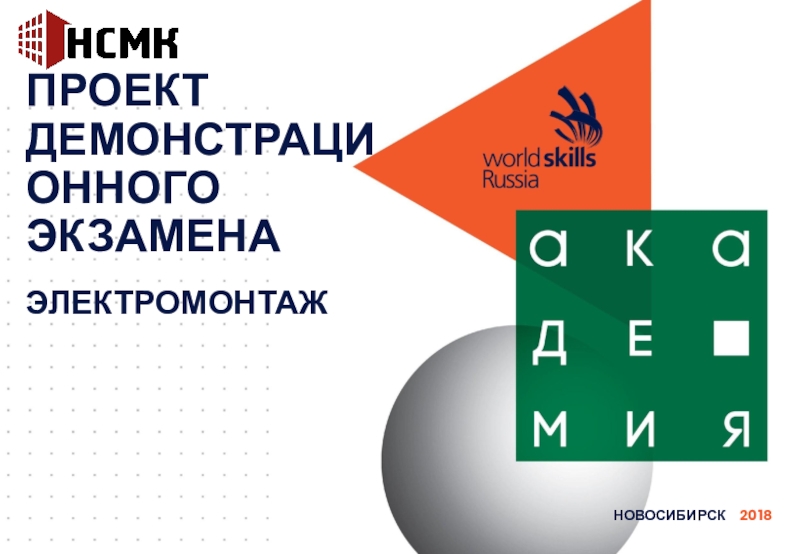

Презентация, доклад на тему Проект демонстрационного экзамена Электромонтаж

и вторичных сетей.

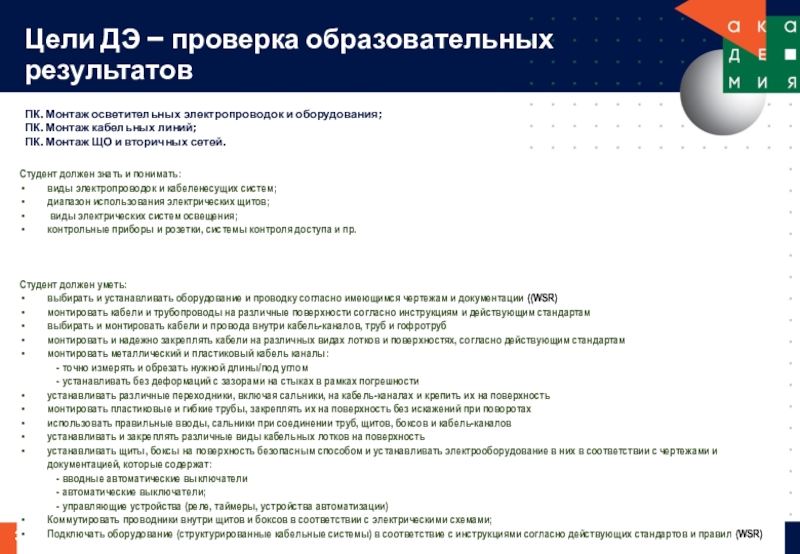

Цели ДЭ – проверка образовательных результатов

2017 г.

действий в условиях, приближенных к производственным.

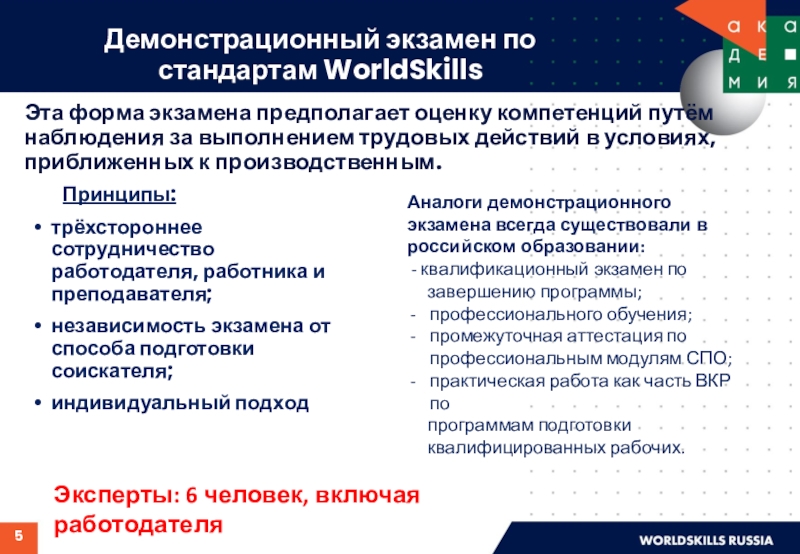

Демонстрационный экзамен по стандартам WorldSkills

Принципы:
трёхстороннее сотрудничество работодателя, работника и преподавателя;
независимость экзамена от способа подготовки соискателя;
индивидуальный подход

Аналоги демонстрационного экзамена всегда существовали в российском образовании:
- квалификационный экзамен по
завершению программы;
профессионального обучения;
промежуточная аттестация по профессиональным модулям СПО;
практическая работа как часть ВКР по
программам подготовки
квалифицированных рабочих.

Эксперты: 6 человек, включая работодателя

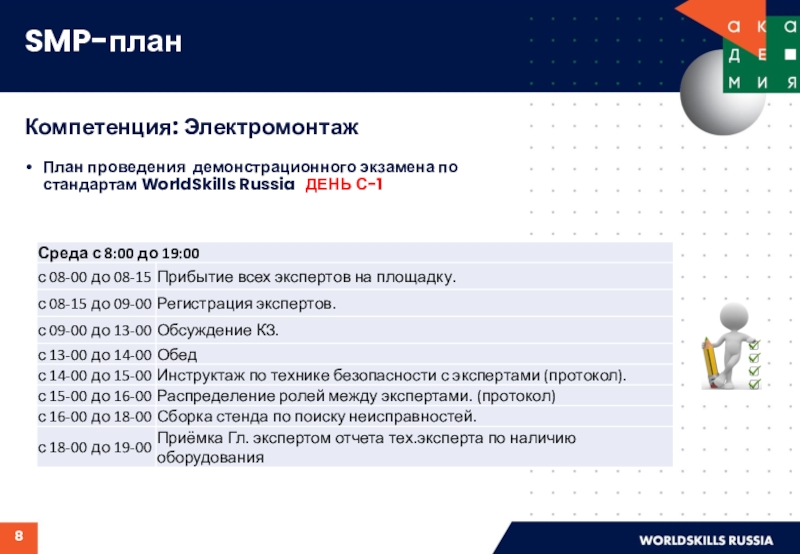

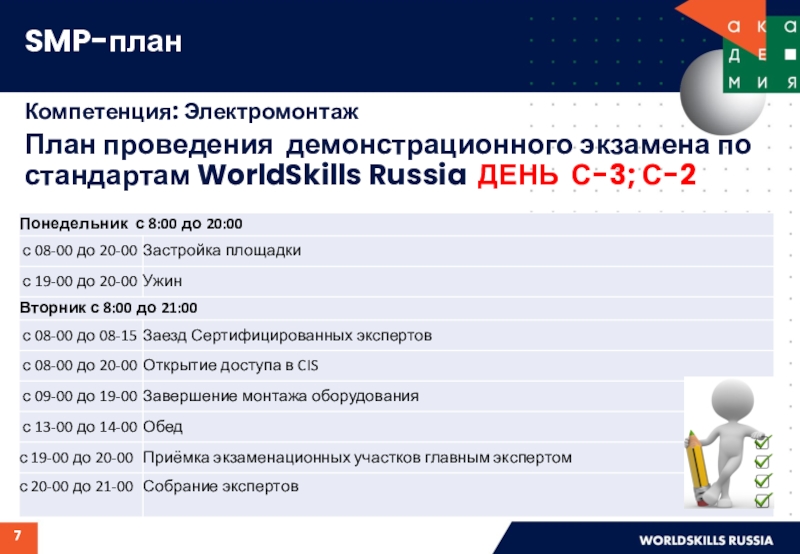

С-2

С-1

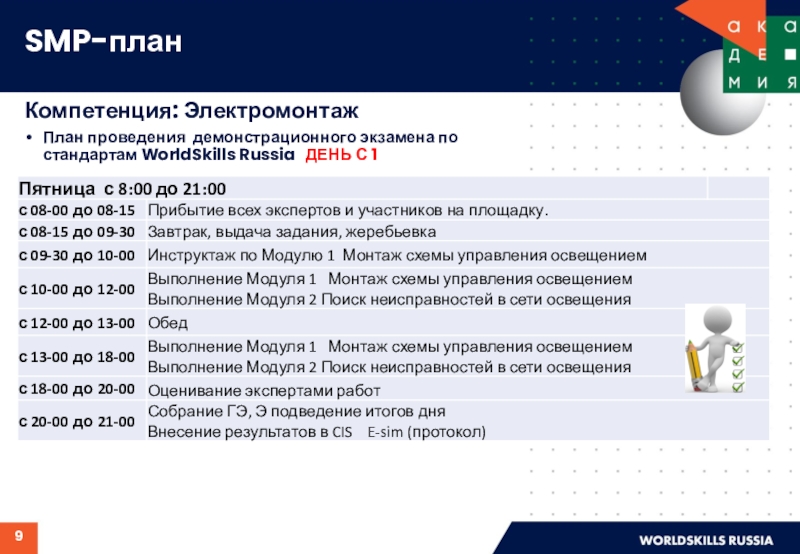

С 1

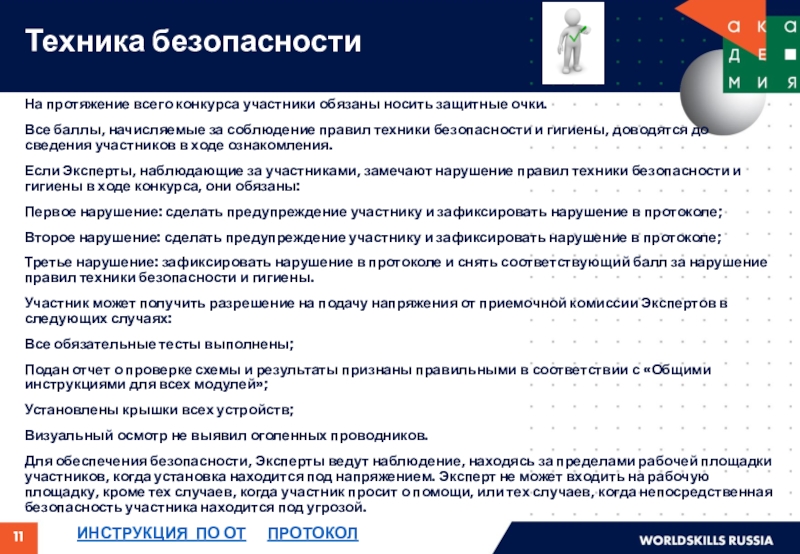

начисляемые за соблюдение правил техники безопасности и гигиены, доводятся до сведения участников в ходе ознакомления.
Если Эксперты, наблюдающие за участниками, замечают нарушение правил техники безопасности и гигиены в ходе конкурса, они обязаны:
Первое нарушение: сделать предупреждение участнику и зафиксировать нарушение в протоколе;
Второе нарушение: сделать предупреждение участнику и зафиксировать нарушение в протоколе;
Третье нарушение: зафиксировать нарушение в протоколе и снять соответствующий балл за нарушение правил техники безопасности и гигиены.
Участник может получить разрешение на подачу напряжения от приемочной комиссии Экспертов в следующих случаях:
Все обязательные тесты выполнены;
Подан отчет о проверке схемы и результаты признаны правильными в соответствии с «Общими инструкциями для всех модулей»;
Установлены крышки всех устройств;
Визуальный осмотр не выявил оголенных проводников.
Для обеспечения безопасности, Эксперты ведут наблюдение, находясь за пределами рабочей площадки участников, когда установка находится под напряжением. Эксперт не может входить на рабочую площадку, кроме тех случаев, когда участник просит о помощи, или тех случаев, когда непосредственная безопасность участника находится под угрозой.
ИНСТРУКЦИЯ ПО ОТ ПРОТОКОЛ

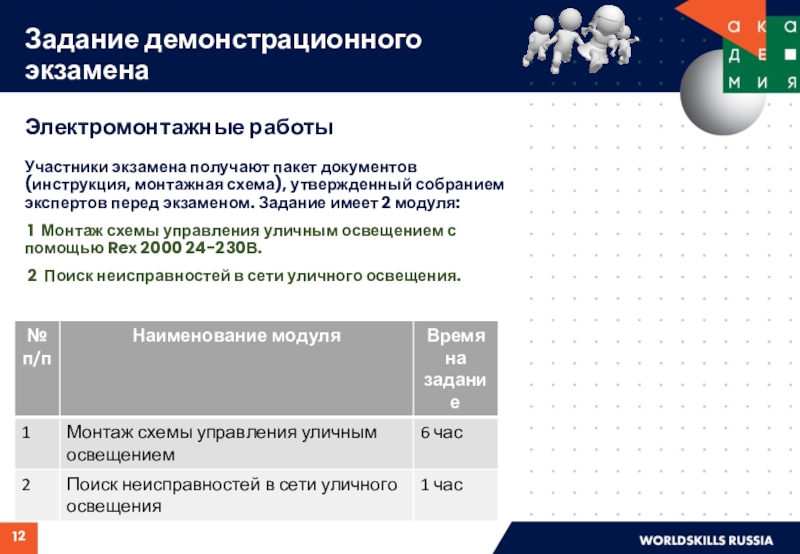

утвержденный собранием экспертов перед экзаменом. Задание имеет 2 модуля:

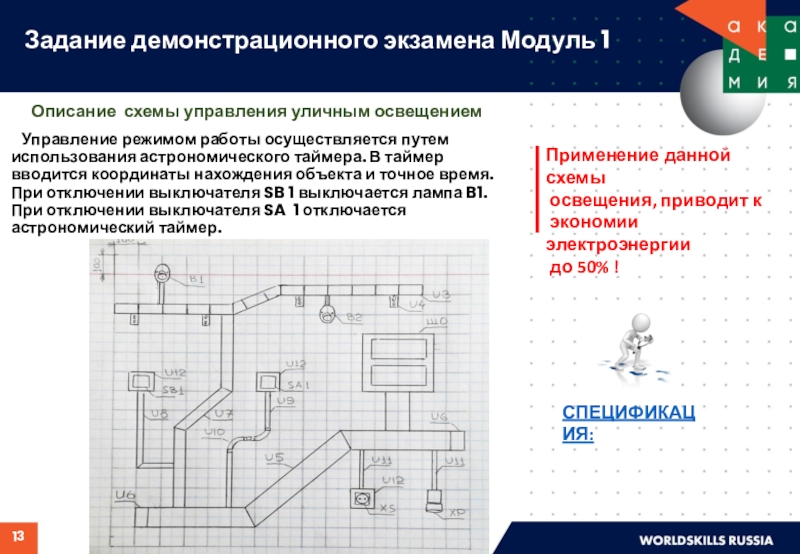

1 Монтаж схемы управления уличным освещением с помощью Reх 2000 24-230В.
2 Поиск неисправностей в сети уличного освещения.

Управление режимом работы осуществляется путем использования астрономического таймера. В таймер вводится координаты нахождения объекта и точное время. При отключении выключателя SB 1 выключается лампа B1. При отключении выключателя SA 1 отключается астрономический таймер.

СПЕЦИФИКАЦИЯ:

Применение данной схемы
освещения, приводит к экономии электроэнергии
до 50% !

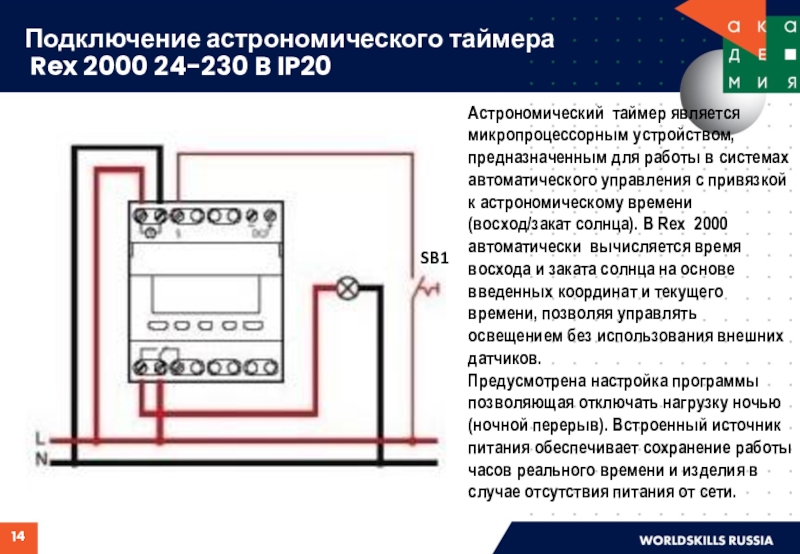

микропроцессорным устройством, предназначенным для работы в системах автоматического управления с привязкой к астрономическому времени (восход/закат солнца). В Rex 2000 автоматически вычисляется время восхода и заката солнца на основе введенных координат и текущего времени, позволяя управлять освещением без использования внешних датчиков.
Предусмотрена настройка программы позволяющая отключать нагрузку ночью (ночной перерыв). Встроенный источник питания обеспечивает сохранение работы часов реального времени и изделия в случае отсутствия питания от сети.

SB1

электрической схемы

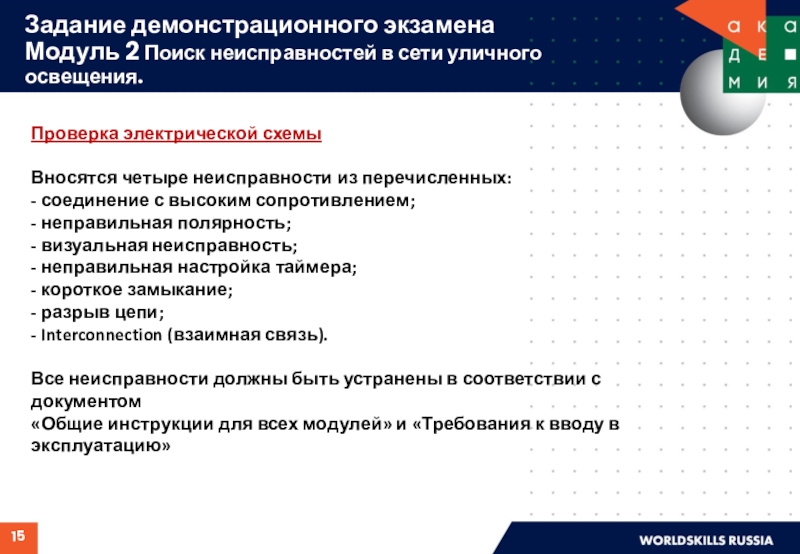

Вносятся четыре неисправности из перечисленных:
- соединение с высоким сопротивлением;
- неправильная полярность;
- визуальная неисправность;
- неправильная настройка таймера;
- короткое замыкание;
- разрыв цепи;
- Interconnection (взаимная связь).

Все неисправности должны быть устранены в соответствии с документом
«Общие инструкции для всех модулей» и «Требования к вводу в эксплуатацию»
