Презентация, доклад на тему Применение ИКТ на занятиях Технической механики

механика» развивает расчетно-вычислительные навыки, служит средством расширения технического кругозора учащихся, способствует развитию их творческого мышления

ременных передач;
- Недостатки ременных передач;
- Применения ременных передач.

и шкивом, называется ременной передачи.

Ременная передача, предназначена для передачи энергии от ведущего вала к ведомому с изменением или без изменения значения и направления угловой скорости.

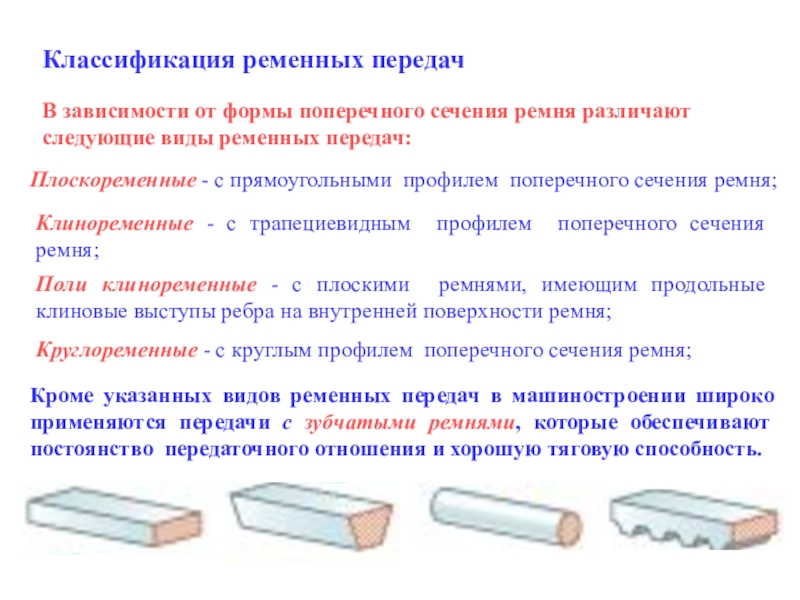

виды ременных передач:

Плоскоременные - с прямоугольными профилем поперечного сечения ремня;

Клиноременные - с трапециевидным профилем поперечного сечения ремня;

Круглоременные - с круглым профилем поперечного сечения ремня;

Кроме указанных видов ременных передач в машиностроении широко применяются передачи с зубчатыми ремнями, которые обеспечивают постоянство передаточного отношения и хорошую тяговую способность.

Поли клиноременные - с плоскими ремнями, имеющим продольные клиновые выступы ребра на внутренней поверхности ремня;

передачи классифицируют:

Открытые - с параллельными осями валов и вращением их шкивов в одном направлении;

Перекрестные - с параллельными осями валов и вращением шкивов в противоположных направлениях;

Полуперекрестные - со скрещивающимися осями валов;

Угловые - со скрещивающимися или перекрещивающимися осями валов;

это наука в котором излагаются методы расчета элементов конструкции на прочность, жесткость и устойчивость.

Прочность – способность не разрушаться под нагрузкой.

Что понимают под жесткостью?

Жесткость – способность незначительно деформироваться под нагрузкой.

Что понимают под устойчивостью?

Устойчивость – способность сохранять первоначальную форму равновесия.

- равнодействующая сил притяжения к Земле.

Сила тяжести

…. - способность длительное время выдерживать переменные нагрузки.

Выносливость

…. - способность воспринимать ударные нагрузки.

Вязкость

…… обеспечивает необходимую
долговечность элементов конструкции.

….. - обеспечивает неразрушение конструкции.

Расчет на прочность

….. - обеспечивает деформации конструкции
под нагрузкой в пределах допустимых норм.

Расчет на жесткость

Расчет на выносливость

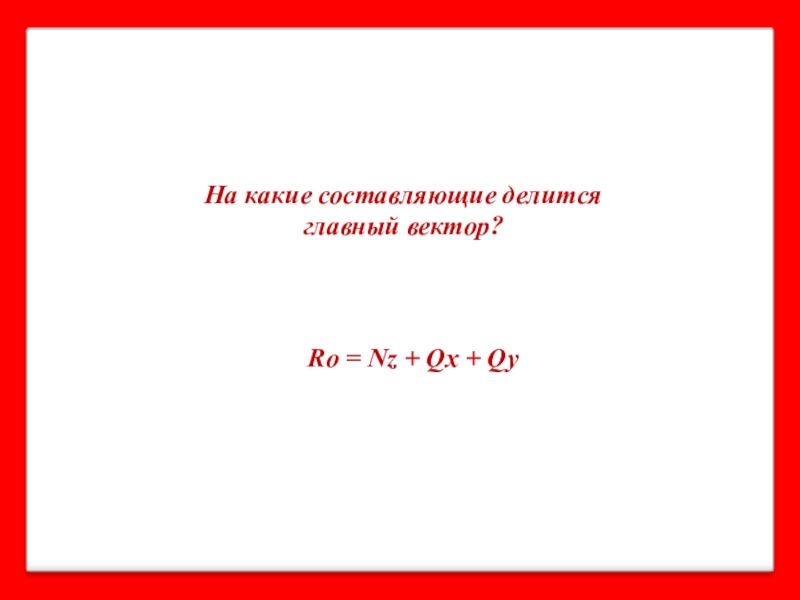

вектор?

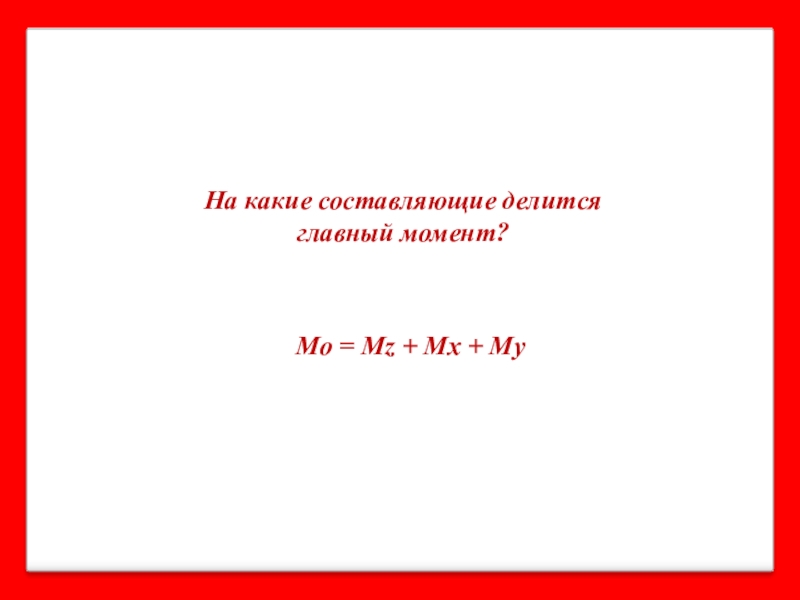

момент?

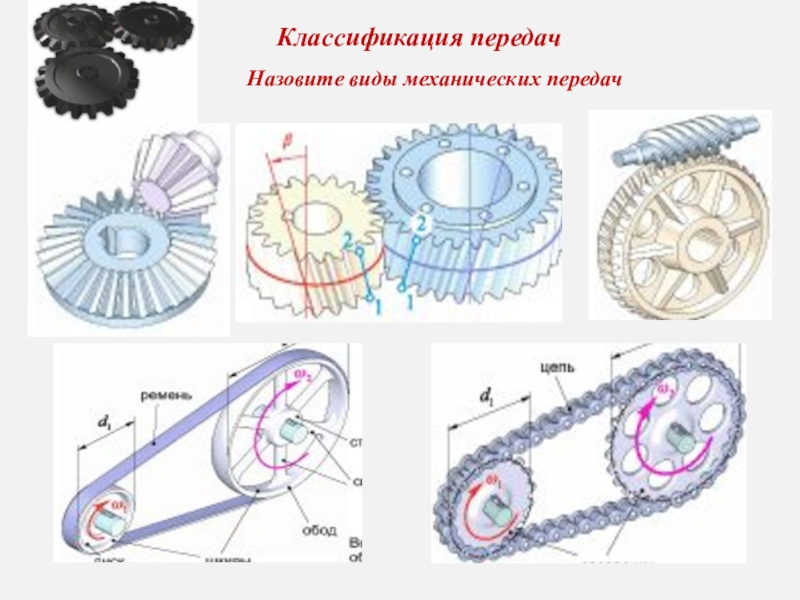

механических передач

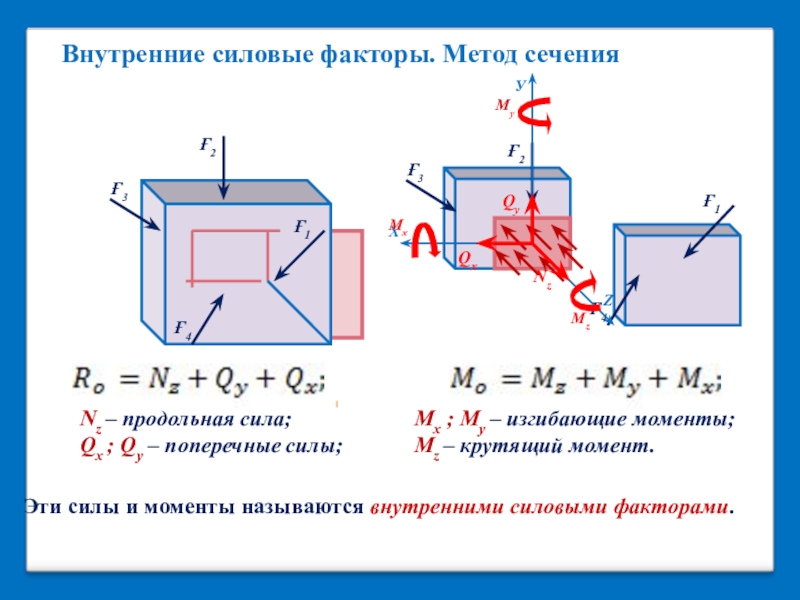

– поперечные силы;

Mx ; My – изгибающие моменты;
Mz – крутящий момент.

Эти силы и моменты называются внутренними силовыми факторами.

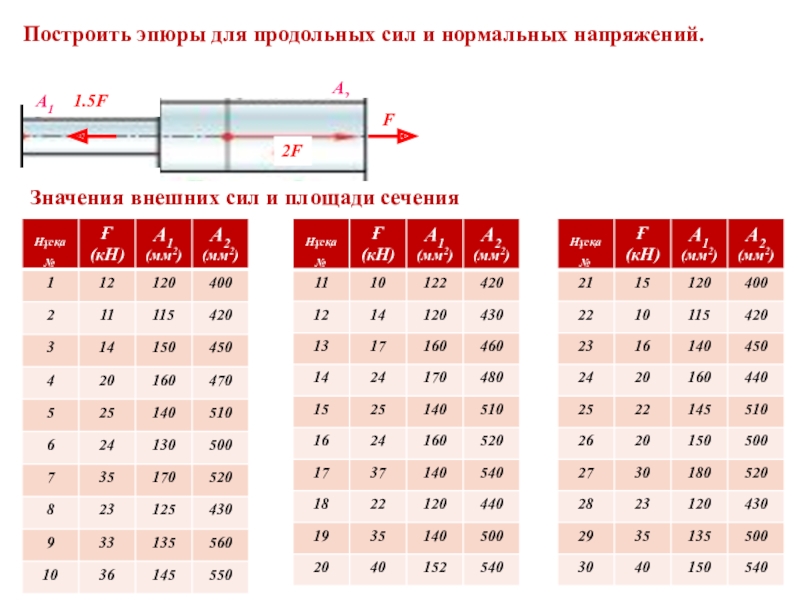

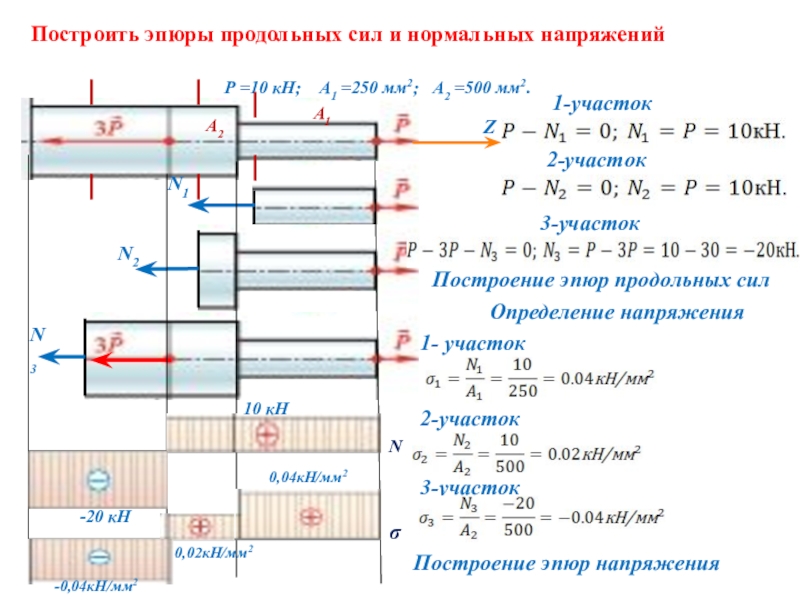

и нормальных напряжений

А1 =250 мм2;

А2 =500 мм2.

Определение напряжения

1- участок

2-участок

3-участок

Построение эпюр напряжения

0,04кН/мм2

0,02кН/мм2

-0,04кН/мм2

А1

А2

площади сечения

бойынша)

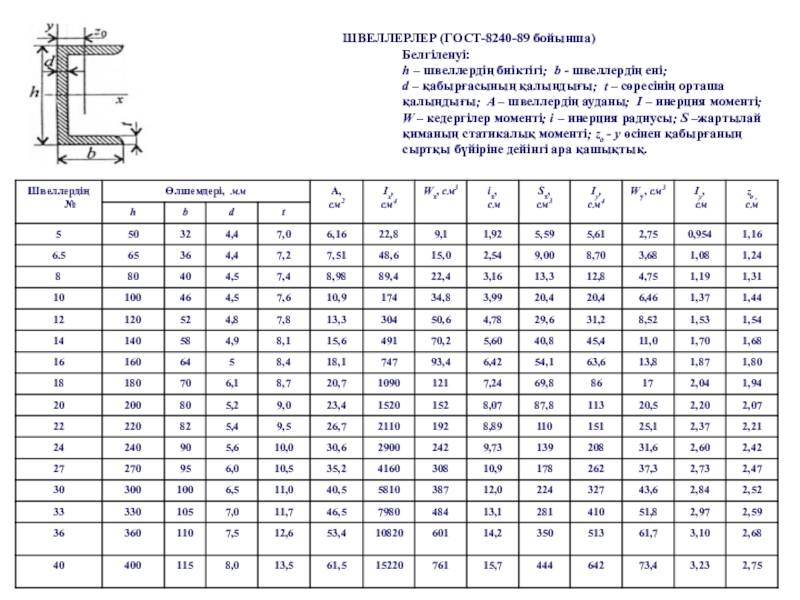

Белгіленуі:
h – швеллердің биіктігі; b - швеллердің ені;
d – қабырғасының қалыңдығы; t – сөресінің орташа
қалыңдығы; A – швеллердің ауданы; I – инерция моменті;
W – кедергілер моменті; i – инерция радиусы; S –жартылай
қиманың статикалық моменті; zo - y өсінен қабырғаның
сыртқы бүйіріне дейінгі ара қашықтық.

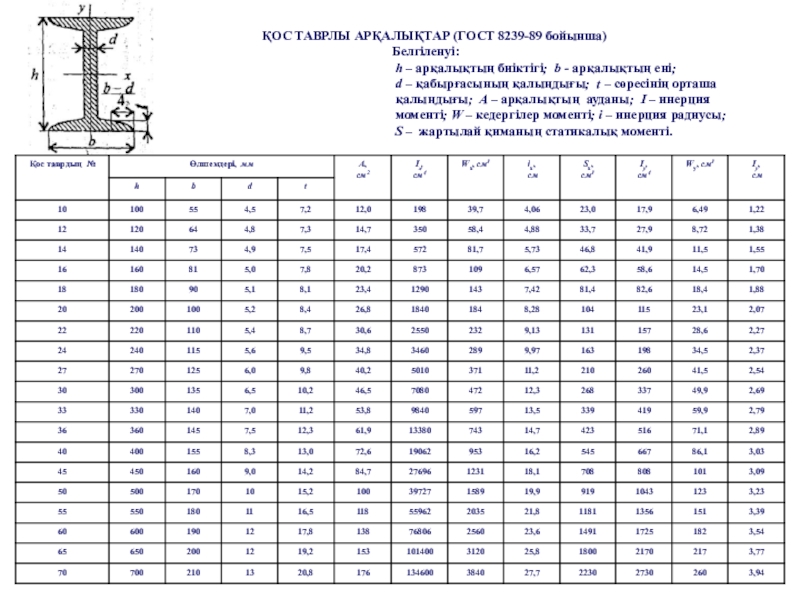

Белгіленуі:
h – арқалықтың биіктігі; b - арқалықтың ені;
d – қабырғасының қалыңдығы; t – сөресінің орташа
қалыңдығы; A – арқалықтың ауданы; I – инерция
моменті; W – кедергілер моменті; i – инерция радиусы;
S – жартылай қиманың статикалық моменті.

рабочая длина, l0/ a0 = 5 – короткий, l0/ a0 = 10 – длинный):

При эксперименте применяются сжатые образцы.
отношение h/d = 1,5 – 3.

Диаграмма растяжения и сжатия

O

A

B

С

D

E

K

Fк

знаний учащихся;

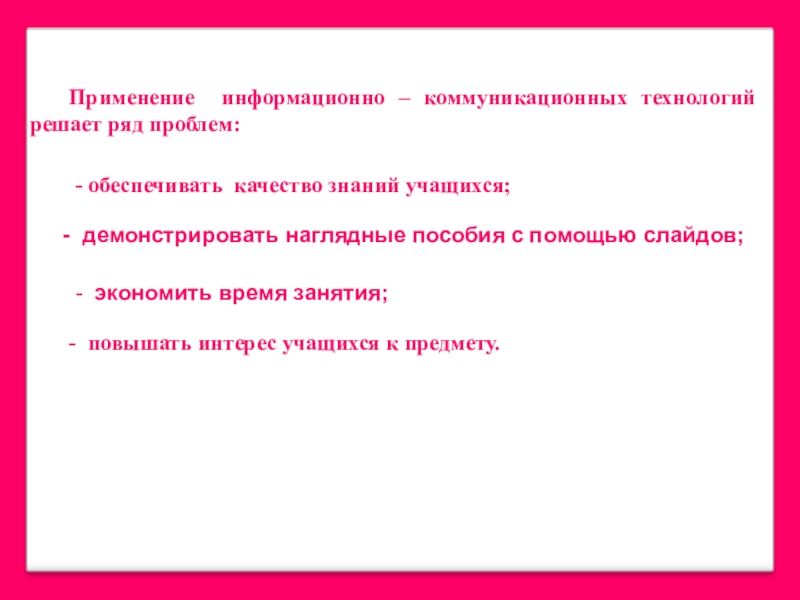

Применение информационно – коммуникационных технологий решает ряд проблем:

- демонстрировать наглядные пособия с помощью слайдов;
