Презентация, доклад на тему Причины возникновения аварийных ситуаций в котельной. Аварийная остановка котла
Содержание
- 1. Причины возникновения аварийных ситуаций в котельной. Аварийная остановка котла
- 2. Слайд 2
- 3. Слайд 3
- 4. Слайд 4
- 5. Слайд 5
- 6. гидроудар
- 7. Слайд 7
- 8. Слайд 8
- 9. Слайд 9
- 10. Слайд 10

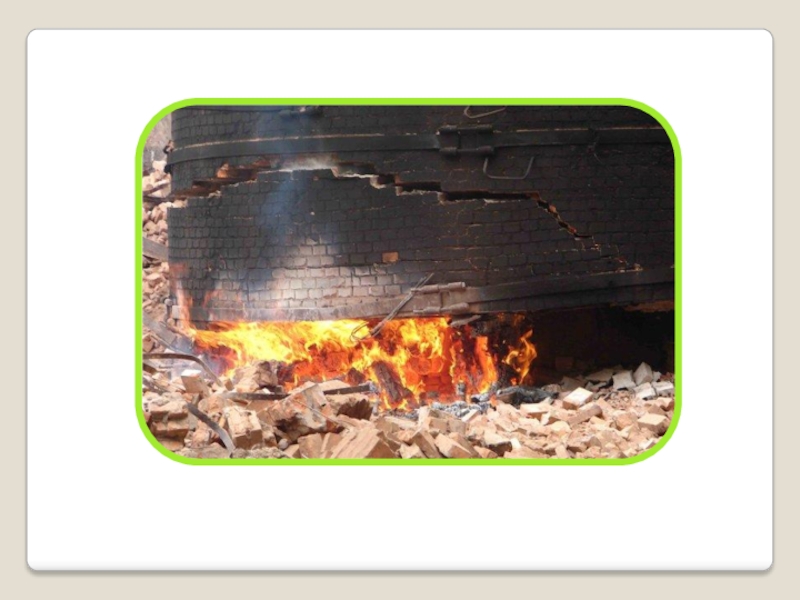

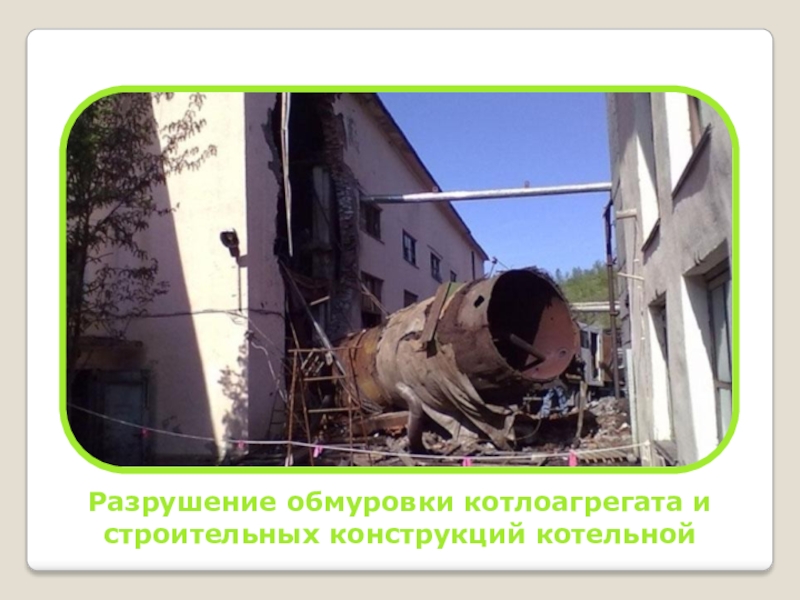

- 11. Разрушение обмуровки котлоагрегата и строительных конструкций котельной
- 12. Слайд 12
- 13. Прекрати подачу газав следующих случаях:обнаружена неисправность предохранительного
- 14. уровень воды снизился ниже низшего допустимогоуровень воды
- 15. неисправны горелки, негерметичны затворы запорной арматуры перед
- 16. взрыв или хлопок в топочном пространстве, загорание
- 17. Действия при аварийном останове парового котла, работающего на газообразном топливе
- 18. Закрыть предохранительно-запорный клапан12341 – ударный молоточек;2 – электромагнит;3 – анкерный рычаг;4 – рычаг с грузом.1

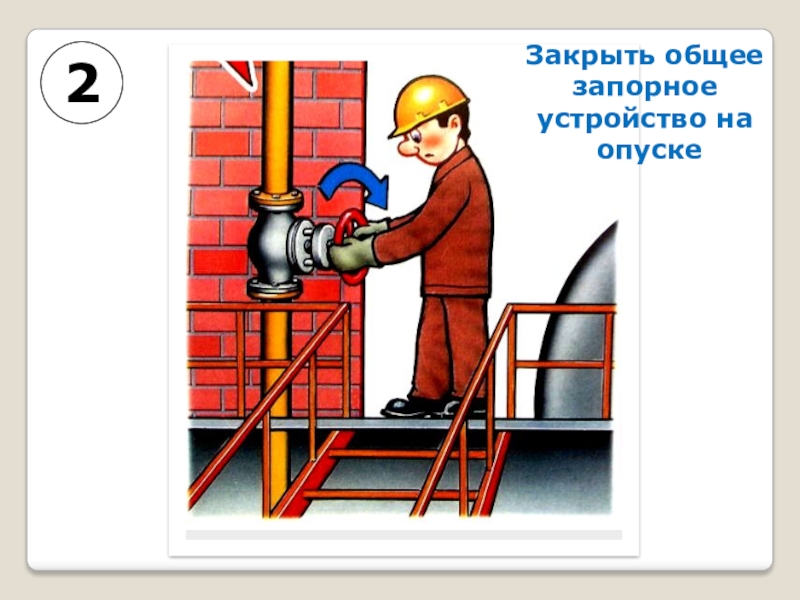

- 19. 2Закрыть общее запорноеустройство на опуске

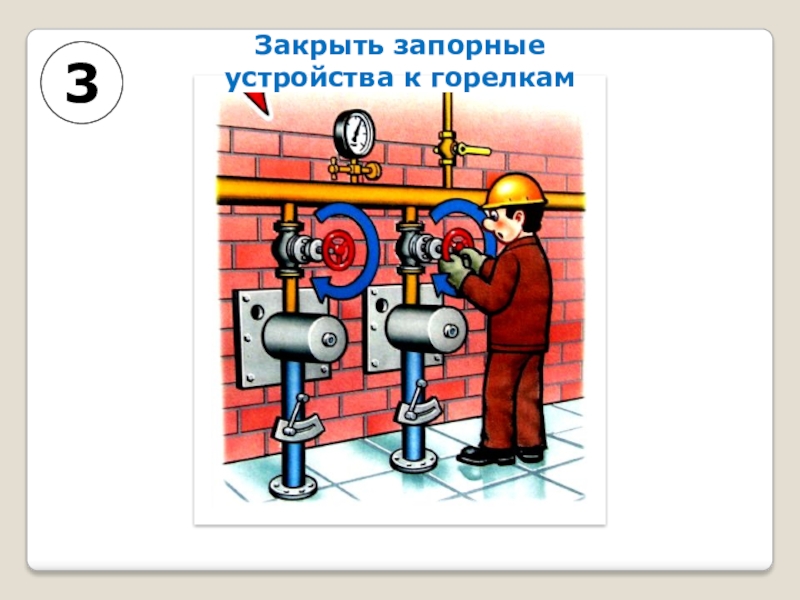

- 20. 3Закрыть запорные устройства к горелкам

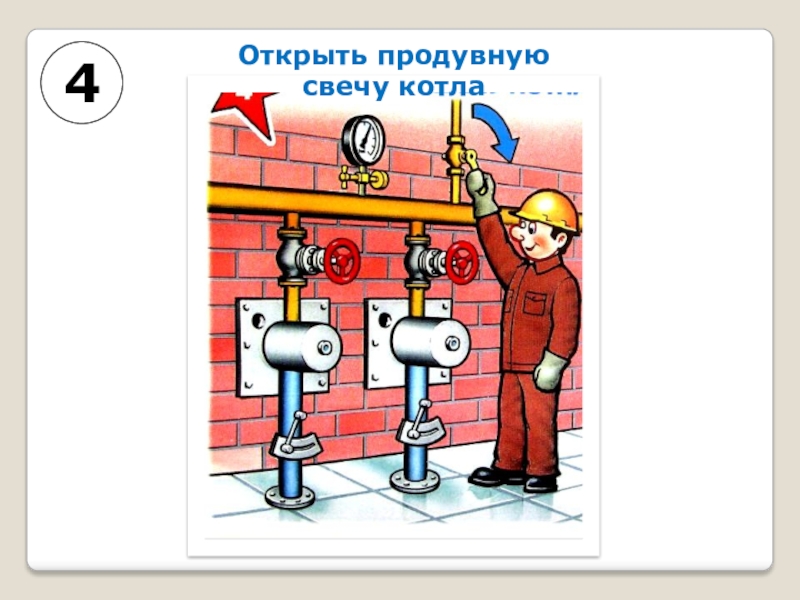

- 21. 4Открыть продувную свечу котла
- 22. 5Отключить котёл от главного паропровода
- 23. 6Увеличить открытие клапанарегулирующий питательныйклапантягагрузрычагПроизвести подпитку котла водой(если не было упуска воды из барабана)
- 24. 7Постепенно выпустить пар через предохранительный клапан(если питательные насосы действуют и нет переполнения котла водой)

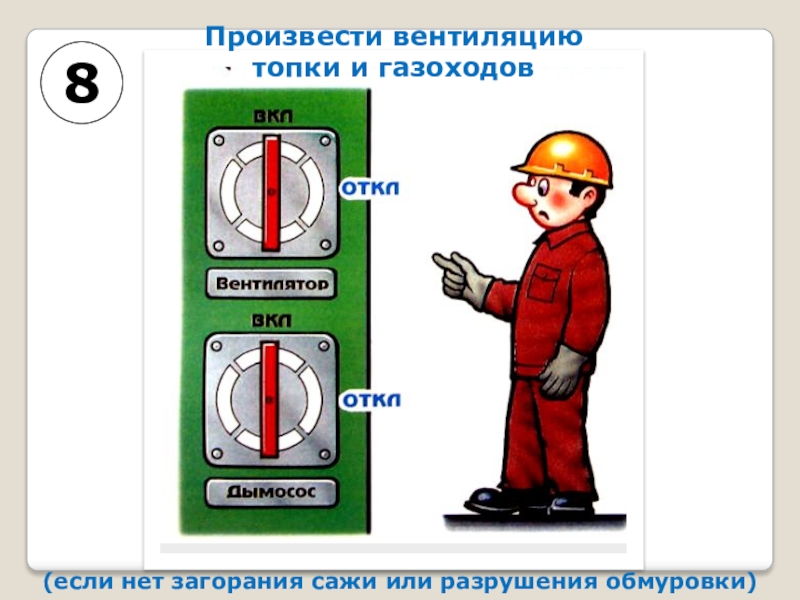

- 25. 8Произвести вентиляцию топки и газоходов(если нет загорания сажи или разрушения обмуровки)
- 26. 9Причину аварийной остановки занести в сменный журнал
- 27. Основные правила техники безопасности при возникновении аварийных ситуаций в котельной
- 28. При пожаре, угрожающем персоналу, оборудованию, цепям защитывызвать
- 29. При заполнении газохода паром через шланг от паропровода надеть защитные очки и рукавицы
- 30. Тушить горящее электрооборудование…только после отключения электроэнергии!!!
- 31. Спасибо за внимание!

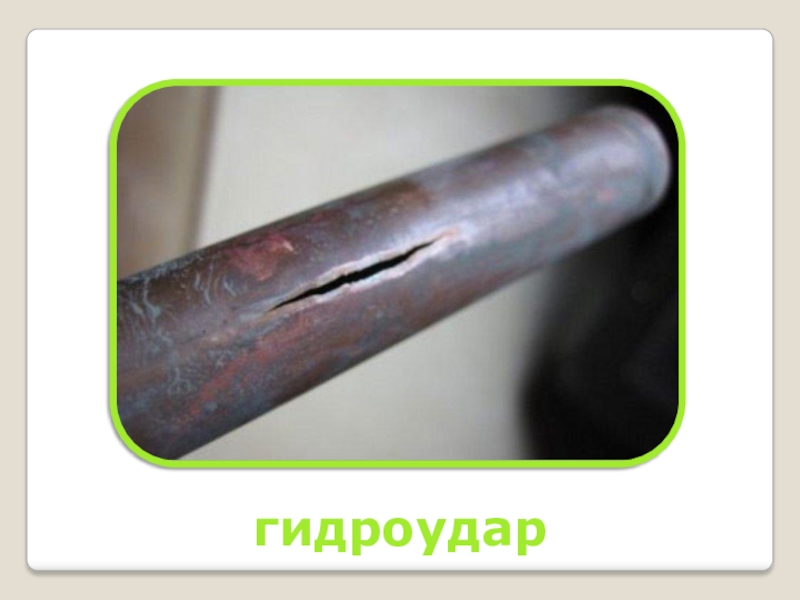

гидроудар

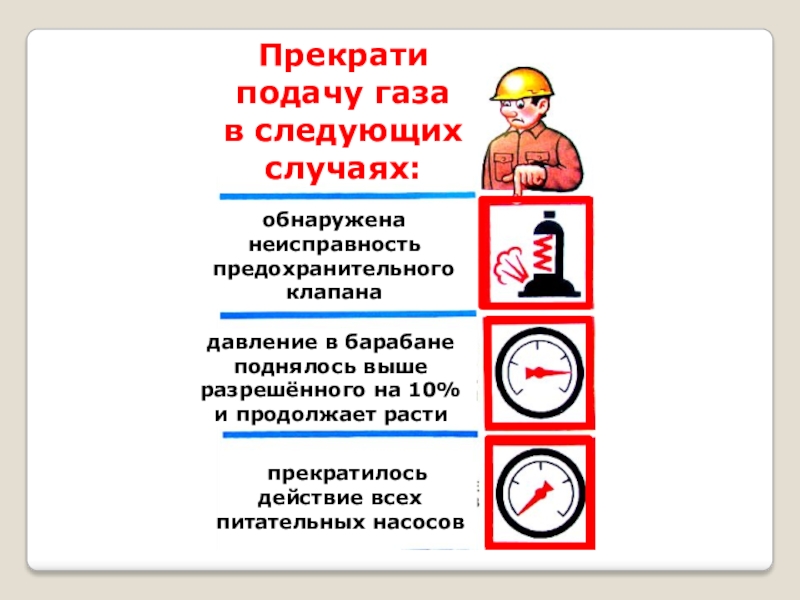

Слайд 13Прекрати подачу газа
в следующих случаях:
обнаружена неисправность предохранительного клапана
давление в барабане поднялось
выше разрешённого на 10% и продолжает расти
прекратилось действие всех питательных насосов

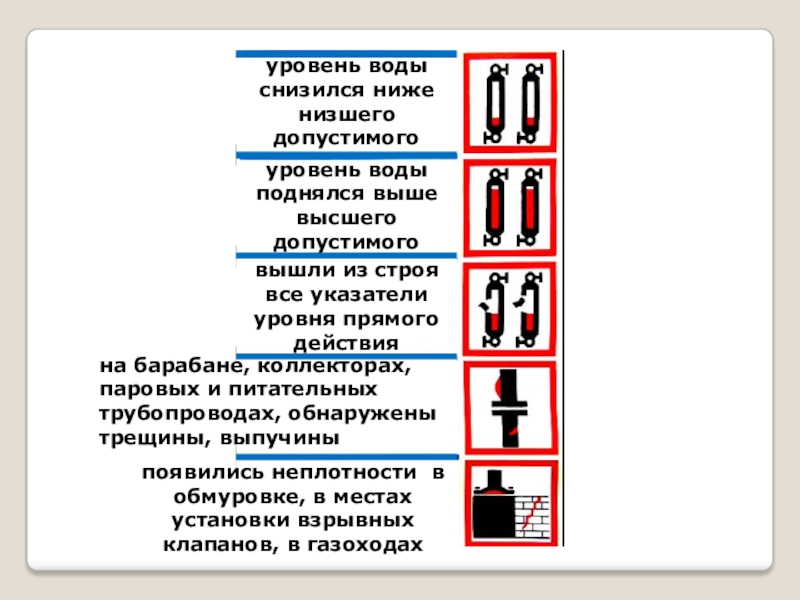

Слайд 14уровень воды снизился ниже низшего допустимого
уровень воды поднялся выше высшего допустимого
вышли
из строя все указатели уровня прямого действия
на барабане, коллекторах, паровых и питательных трубопроводах, обнаружены трещины, выпучины
появились неплотности в обмуровке, в местах установки взрывных клапанов, в газоходах

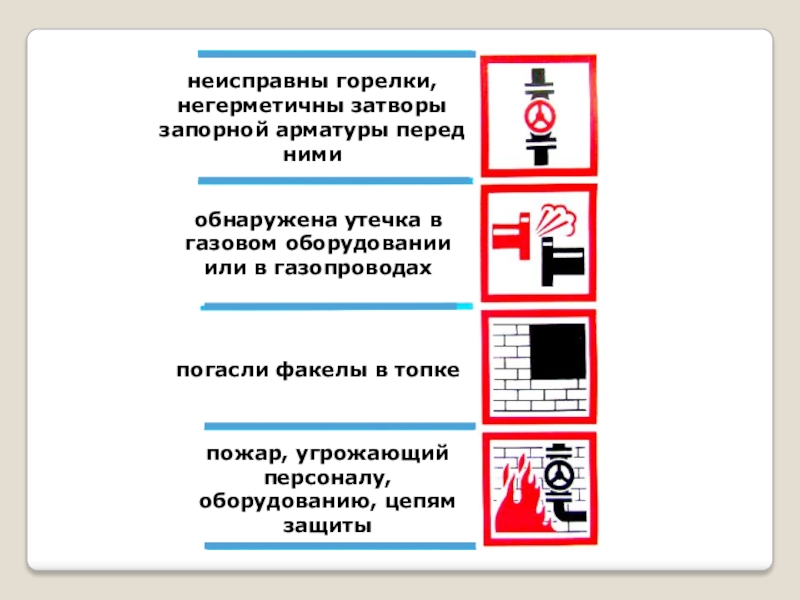

Слайд 15неисправны горелки, негерметичны затворы запорной арматуры перед ними
обнаружена утечка в газовом
оборудовании или в газопроводах
погасли факелы в топке
пожар, угрожающий персоналу, оборудованию, цепям защиты

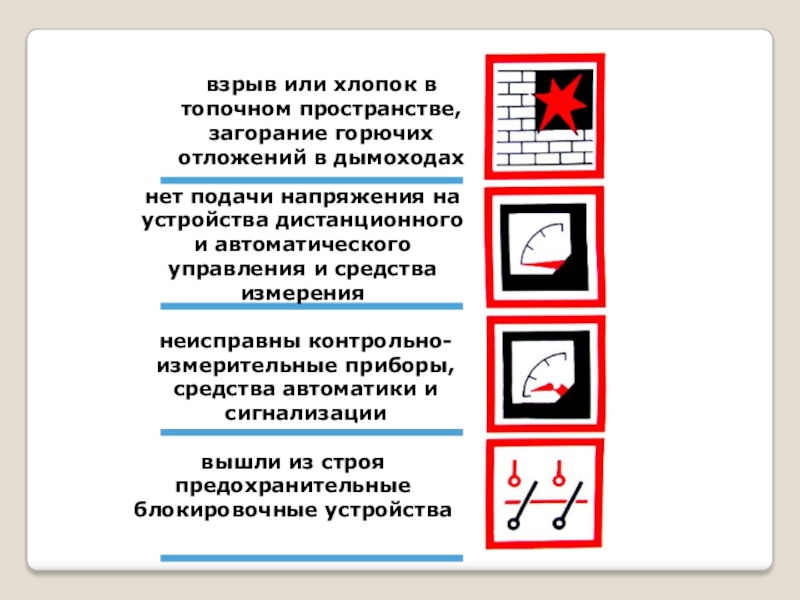

Слайд 16взрыв или хлопок в топочном пространстве, загорание горючих отложений в дымоходах
нет
подачи напряжения на устройства дистанционного
и автоматического управления и средства измерения
и автоматического управления и средства измерения
неисправны контрольно-измерительные приборы, средства автоматики и сигнализации
вышли из строя предохранительные
блокировочные устройства

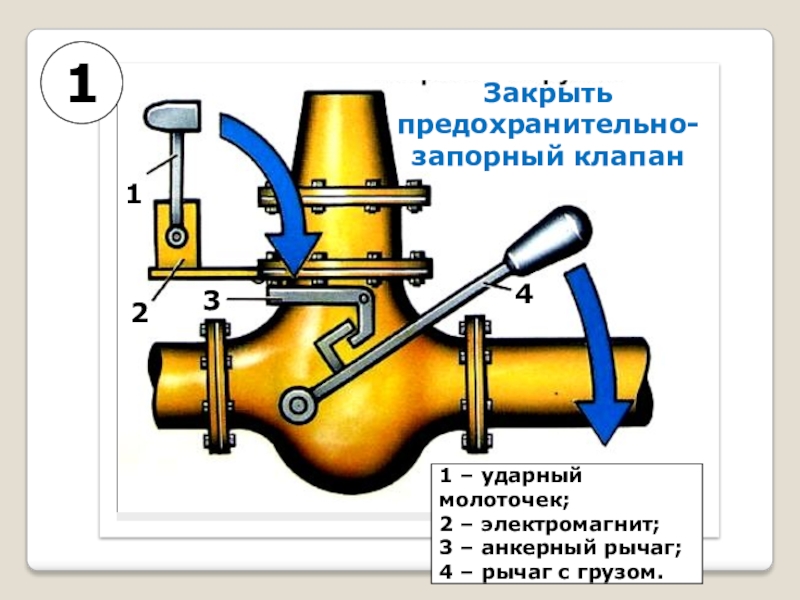

Слайд 18Закрыть предохранительно-запорный клапан
1
2
3
4
1 – ударный молоточек;
2 – электромагнит;
3 – анкерный рычаг;
4
– рычаг с грузом.
1
Слайд 236
Увеличить открытие клапана
регулирующий питательный
клапан
тяга
груз
рычаг
Произвести подпитку котла водой
(если не было упуска воды
из барабана)

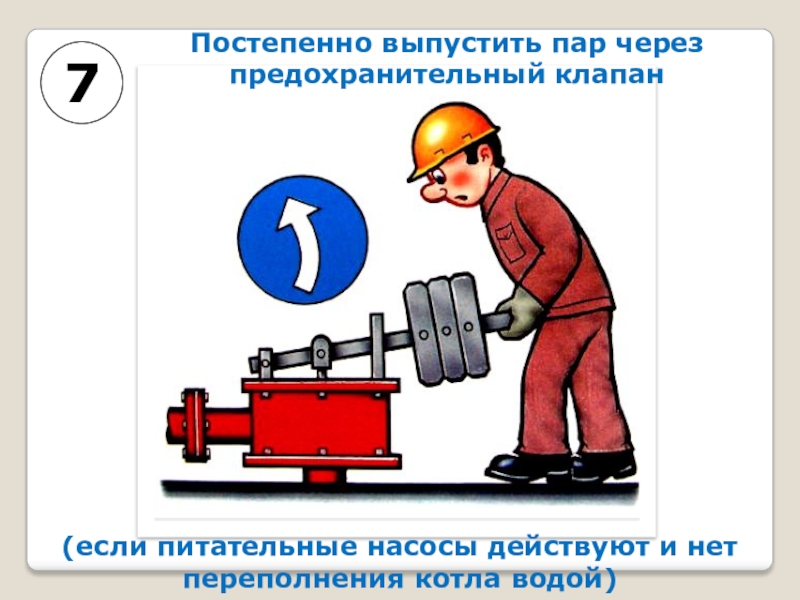

Слайд 247
Постепенно выпустить пар через предохранительный клапан
(если питательные насосы действуют и нет
переполнения котла водой)

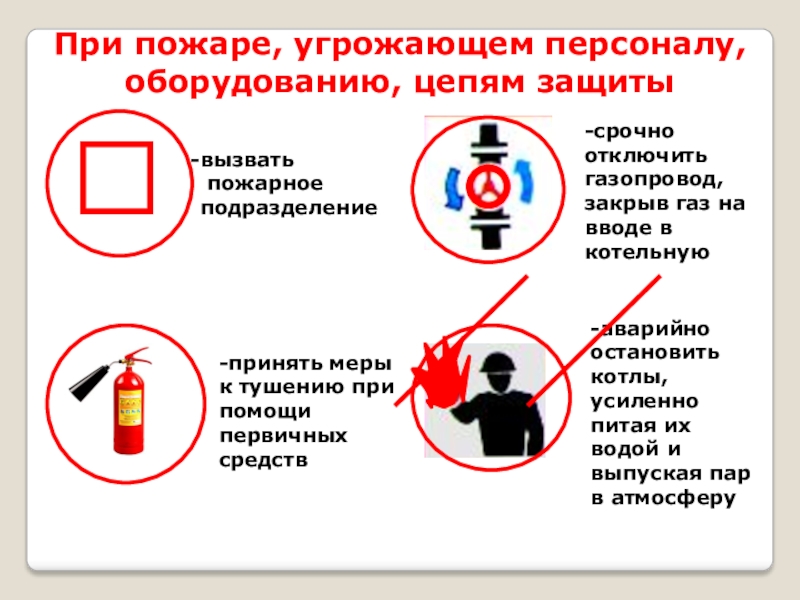

Слайд 28При пожаре, угрожающем персоналу, оборудованию, цепям защиты
вызвать
пожарное
подразделение
-принять меры к тушению
при помощи первичных средств
-срочно отключить газопровод, закрыв газ на вводе в котельную
-аварийно остановить котлы, усиленно питая их водой и выпуская пар в атмосферу

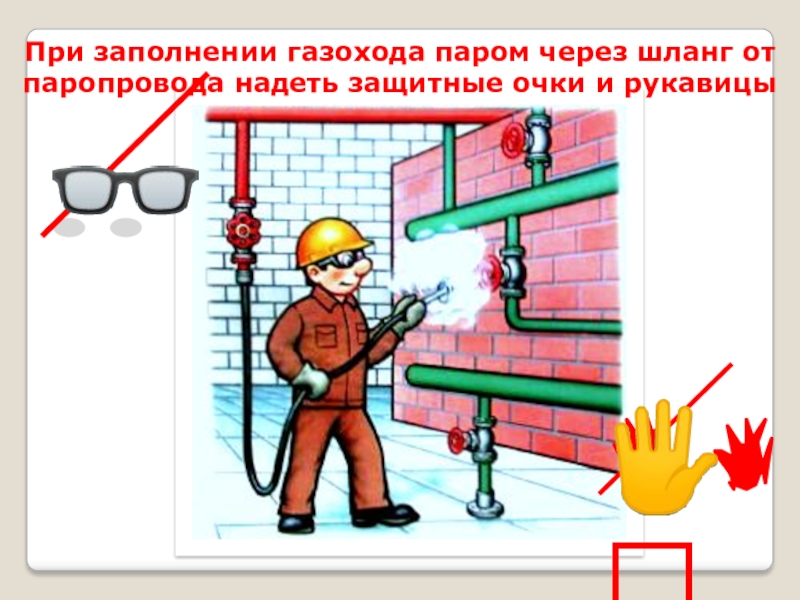

Слайд 29При заполнении газохода паром через шланг от паропровода надеть защитные очки
и рукавицы
