Презентация, доклад на тему Приборы контроля работы авиационного двигателя Часть 6
Содержание
- 1. Приборы контроля работы авиационного двигателя Часть 6
- 2. СУИТ

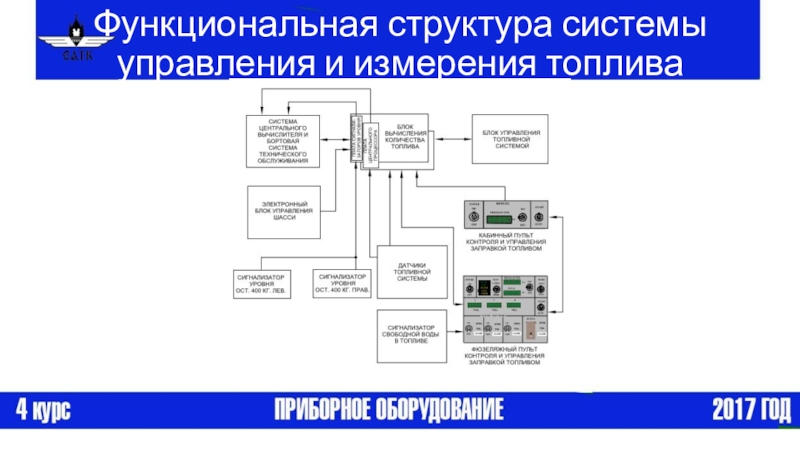

- 3. Функциональная структура системы управления и измерения топлива
- 4. Блок вычисления количества топлива
- 5. Функции БВКТ: — управление централизованной заправкой топлива
- 6. — формирование сигналов готовности к работе системы

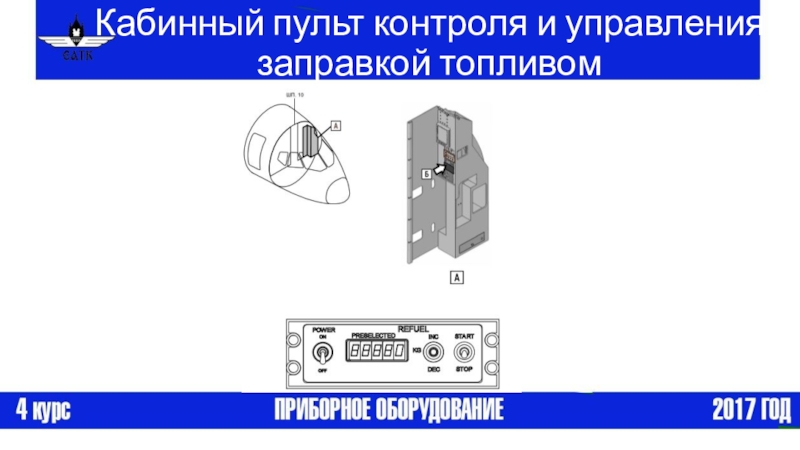

- 7. Кабинный пульт контроля и управления заправкой топливом
- 8. Фюзеляжный пульт контроля и управления заправкой топливом
- 9. ФПКУЗ предназначен для:— управления централизованной заправкой в

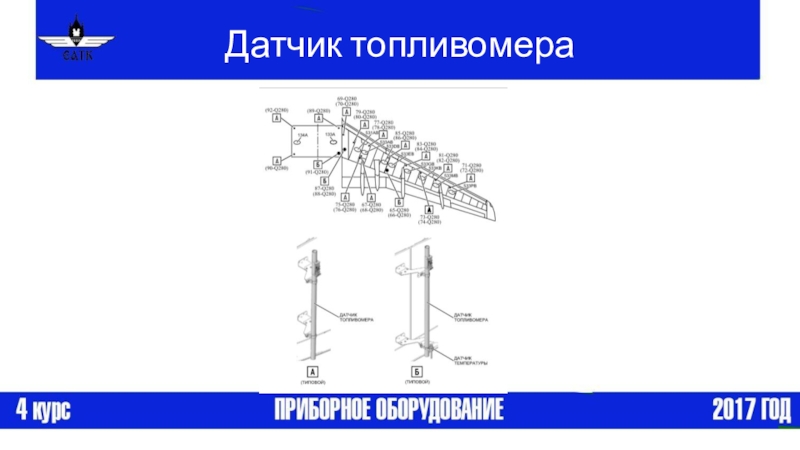

- 10. Датчик топливомера
- 11. Датчик характеристик топлива

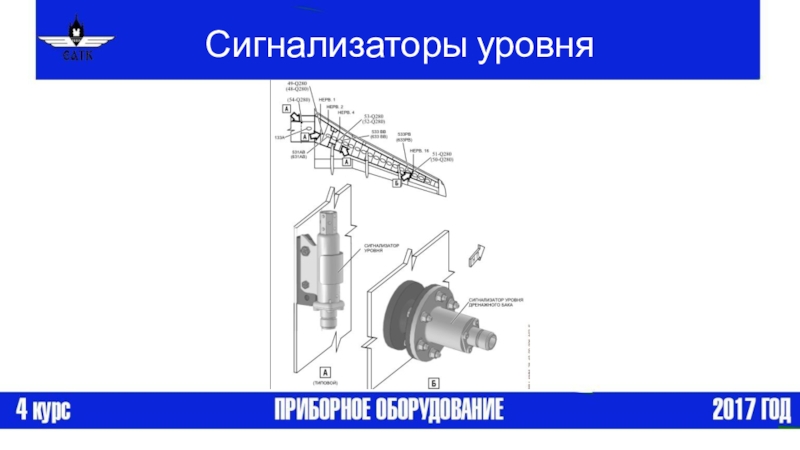

- 12. Сигнализаторы уровня
- 13. Сигнализатор свободной воды
- 14. Органы управления на ФПКУЗ

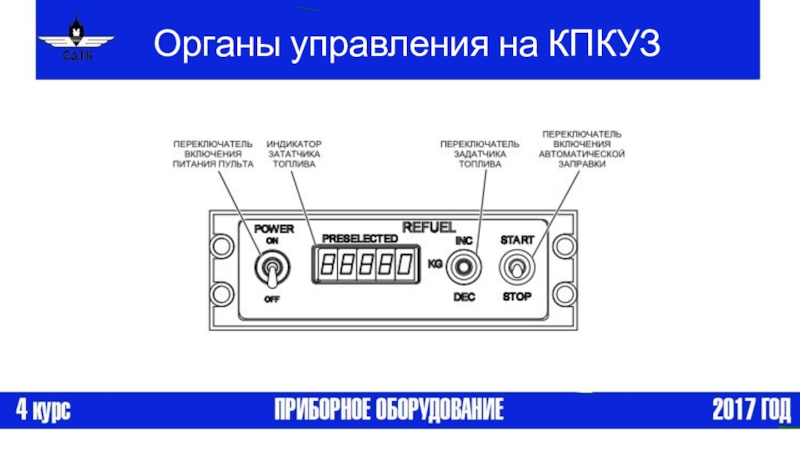

- 15. Органы управления на КПКУЗ
- 16. Слайд 16
- 17. Слайд 17

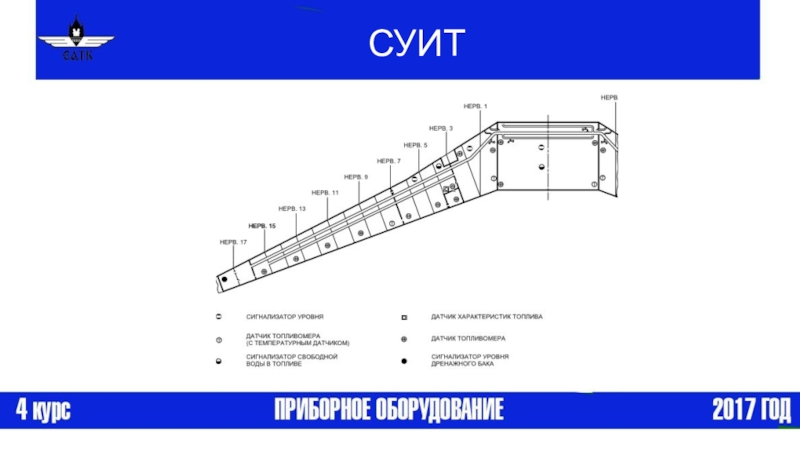

СУИТ
Слайд 5

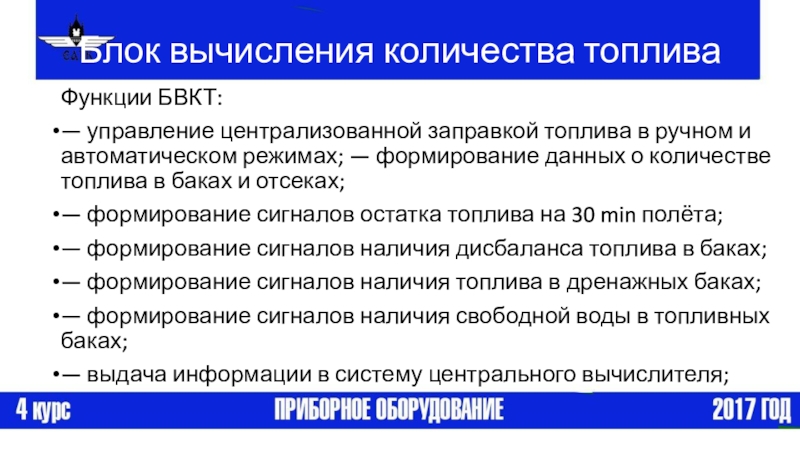

Функции БВКТ:
— управление централизованной заправкой топлива в ручном и автоматическом
режимах; — формирование данных о количестве топлива в баках и отсеках;
— формирование сигналов остатка топлива на 30 min полёта;
— формирование сигналов наличия дисбаланса топлива в баках;
— формирование сигналов наличия топлива в дренажных баках;
— формирование сигналов наличия свободной воды в топливных баках;
— выдача информации в систему центрального вычислителя;
— формирование сигналов остатка топлива на 30 min полёта;
— формирование сигналов наличия дисбаланса топлива в баках;
— формирование сигналов наличия топлива в дренажных баках;
— формирование сигналов наличия свободной воды в топливных баках;
— выдача информации в систему центрального вычислителя;

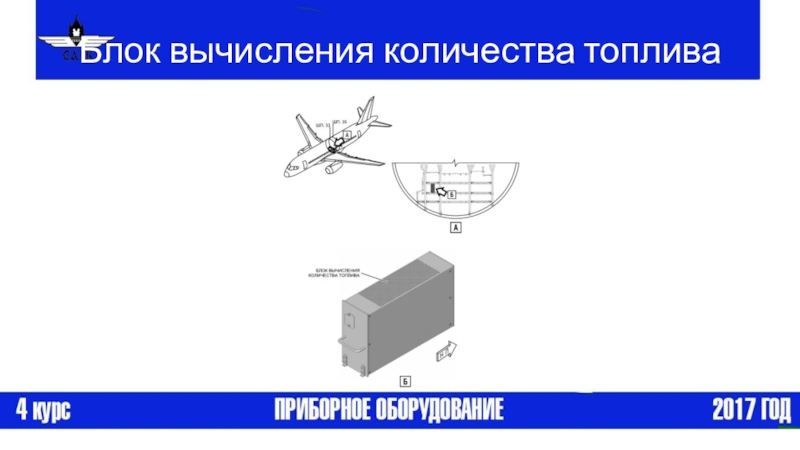

Блок вычисления количества топлива
Слайд 6

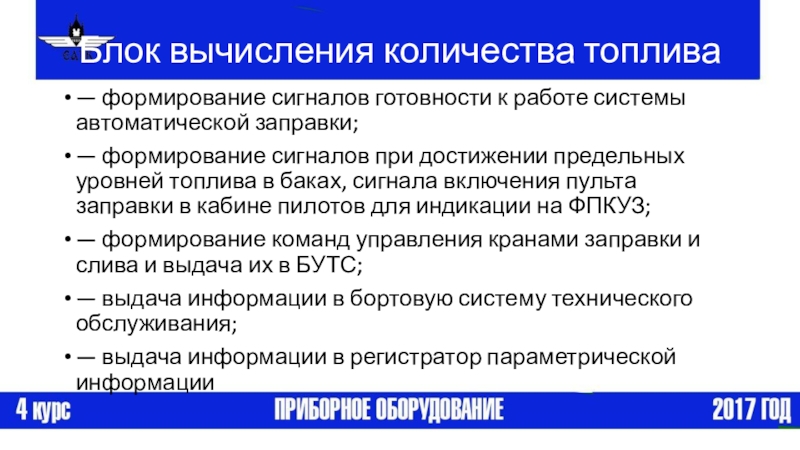

— формирование сигналов готовности к работе системы автоматической заправки;
— формирование
сигналов при достижении предельных уровней топлива в баках, сигнала включения пульта заправки в кабине пилотов для индикации на ФПКУЗ;
— формирование команд управления кранами заправки и слива и выдача их в БУТС;
— выдача информации в бортовую систему технического обслуживания;
— выдача информации в регистратор параметрической информации
— формирование команд управления кранами заправки и слива и выдача их в БУТС;
— выдача информации в бортовую систему технического обслуживания;
— выдача информации в регистратор параметрической информации
Блок вычисления количества топлива
Слайд 9

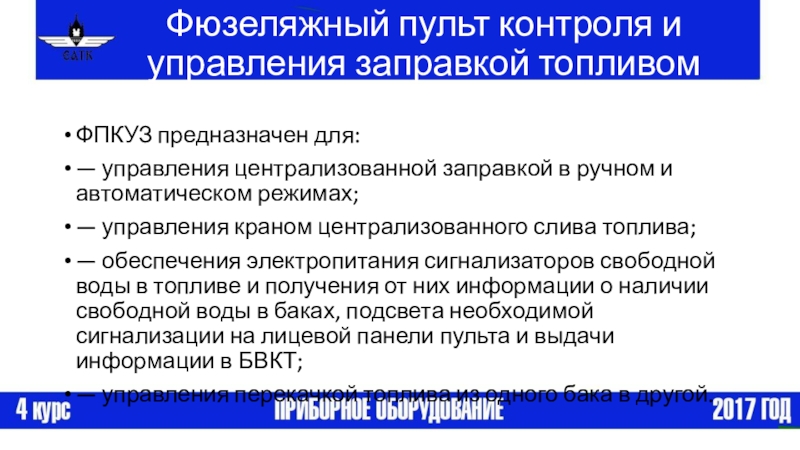

ФПКУЗ предназначен для:
— управления централизованной заправкой в ручном и автоматическом режимах;
— управления краном централизованного слива топлива;
— обеспечения электропитания сигнализаторов свободной воды в топливе и получения от них информации о наличии свободной воды в баках, подсвета необходимой сигнализации на лицевой панели пульта и выдачи информации в БВКТ;
— управления перекачкой топлива из одного бака в другой.
Фюзеляжный пульт контроля и управления заправкой топливом
