Презентация, доклад на тему Приборы контроля работы авиационного двигателя Часть 3
Содержание
- 1. Приборы контроля работы авиационного двигателя Часть 3
- 2. НазначениеТахометр ИТЭ-1 предназначен для измерения частоты вращения
- 3. Указатели ИТЭ-1 и ИТЭ-2
- 4. По принципу действия тахометры бывают: центробежные, стробоскопические, резонансные, магнитоиндукционные, Постоянного тока, частотно-импульсные, поплавковые, фрикционные, Жидкостные.
- 5. Методы измерения Абсолютный – непосредственно измеряется число

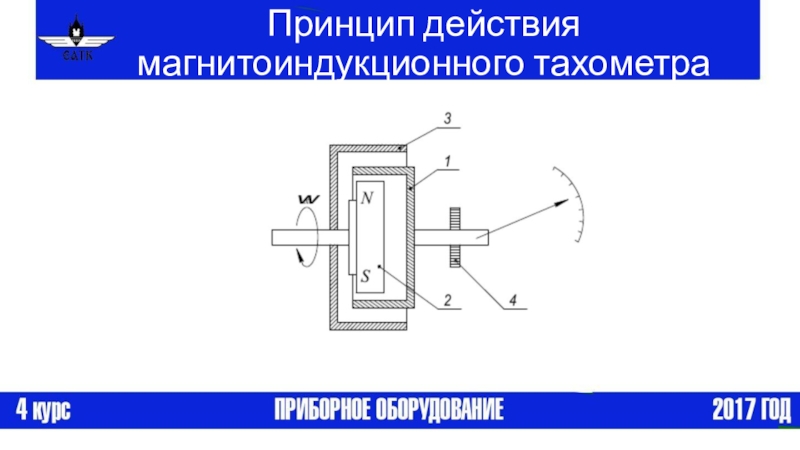

- 6. Принцип действия магнитоиндукционного тахометра

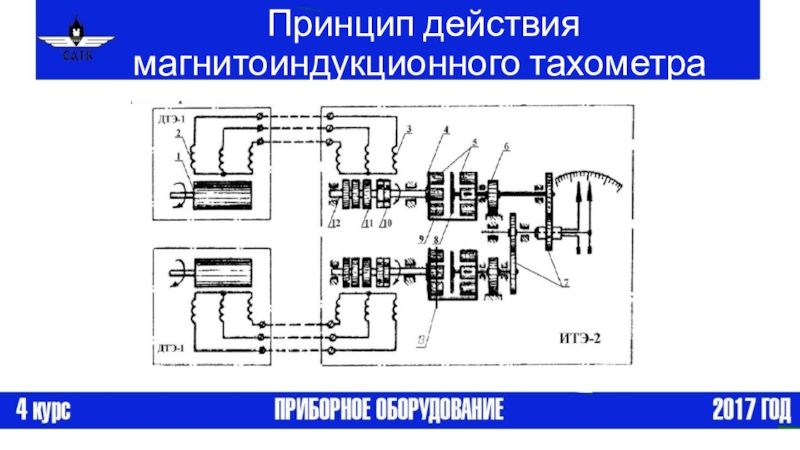

- 7. Принцип действия магнитоиндукционного тахометра
- 8. ПогрешностиИнструментальнаяДополнительнаяТемпературная При нормальных условиях такие тахометры позволяют
- 9. Измерители вибрации

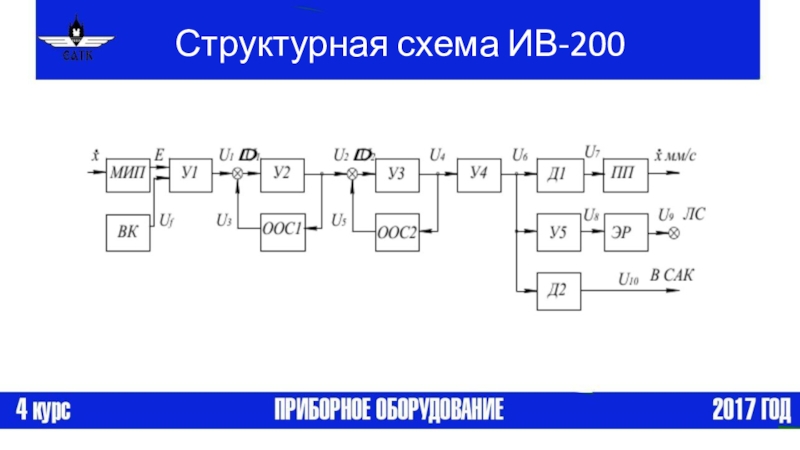

- 10. Структурная схема ИВ-200
- 11. Структурная схема ИВ-41
- 12. Погрешности измерителей вибрацииМетодическая погрешность Основная погрешность виброметров в рабочем диапазоне не превышает ± 10%.
НазначениеТахометр ИТЭ-1 предназначен для измерения частоты вращения (в процентах) ротора компрессора высокого давления авиадвигателя.Тахометр ИТЭ-2 – для измерения частоты вращения ротора компрессора высокого давления (стрелка с индексом «1») и частоты вращения ротора компрессора низкого давления (стрелка
Слайд 2Назначение
Тахометр ИТЭ-1 предназначен для измерения частоты вращения (в процентах) ротора компрессора
высокого давления авиадвигателя.
Тахометр ИТЭ-2 – для измерения частоты вращения ротора компрессора высокого давления (стрелка с индексом «1») и частоты вращения ротора компрессора низкого давления (стрелка с индексом «2») авиадвигателя.
Тахометр ИТЭ-2 – для измерения частоты вращения ротора компрессора высокого давления (стрелка с индексом «1») и частоты вращения ротора компрессора низкого давления (стрелка с индексом «2») авиадвигателя.
Слайд 4По принципу действия тахометры бывают:
центробежные,
стробоскопические,
резонансные,
магнитоиндукционные,
Постоянного тока,
частотно-импульсные,
поплавковые,
фрикционные,
Жидкостные.
Слайд 5Методы измерения
Абсолютный – непосредственно измеряется число оборотов за единицу времени;
Косвенный –
используется преобразователи различного принципа действия.

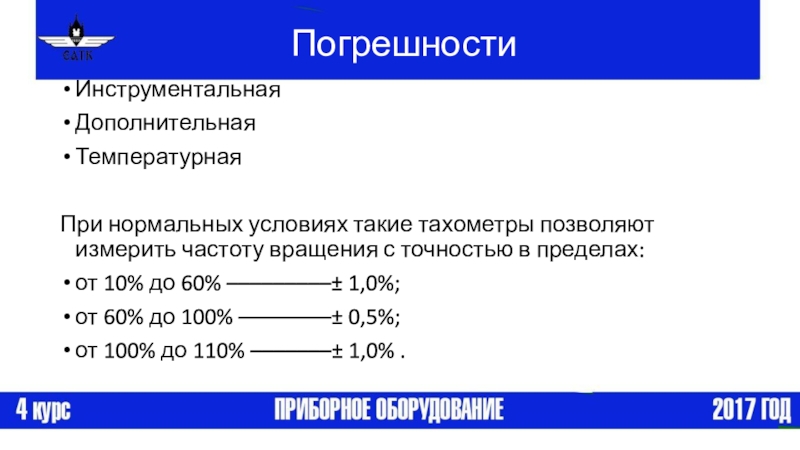

Слайд 8Погрешности
Инструментальная
Дополнительная
Температурная
При нормальных условиях такие тахометры позволяют измерить частоту вращения с
точностью в пределах:
от 10% до 60% –––––––––± 1,0%;
от 60% до 100% ––––––––± 0,5%;
от 100% до 110% –––––––± 1,0% .
от 10% до 60% –––––––––± 1,0%;
от 60% до 100% ––––––––± 0,5%;
от 100% до 110% –––––––± 1,0% .

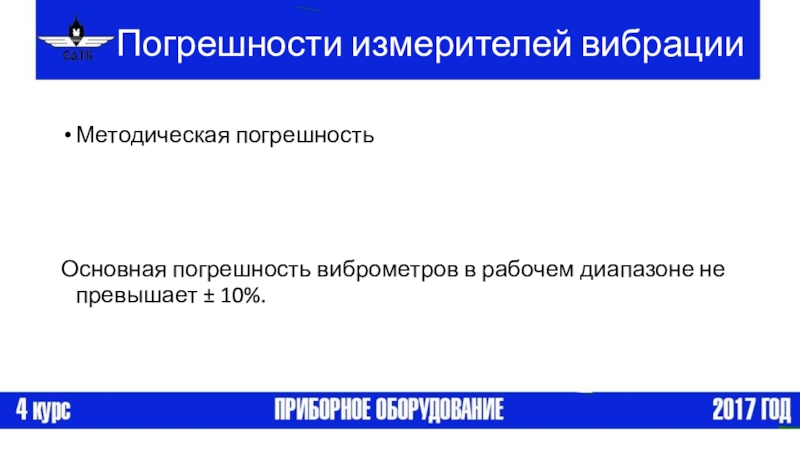

Слайд 12Погрешности измерителей вибрации
Методическая погрешность
Основная погрешность виброметров в рабочем диапазоне не
превышает ± 10%.
