градус Кельвина, К
градус Фаренгейта, F

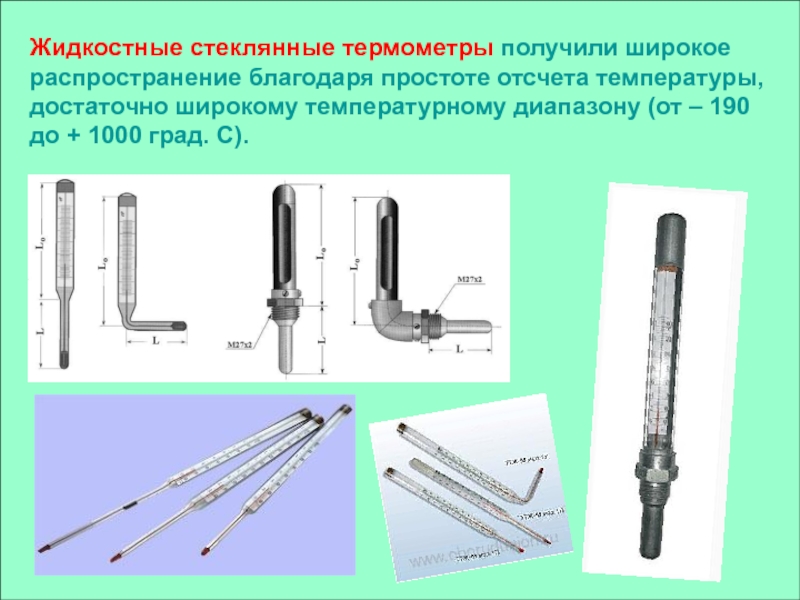

широкому температурному диапазону (от – 190 до + 1000 град. С).

отрицательных.

Лучшей жидкостью является ртуть, так как она не смачивает стекло, и, следовательно, дает самые точные показания.

при снятии с них показаний.

линейного удлинения
4 – передаточный механизм
5 – шкала

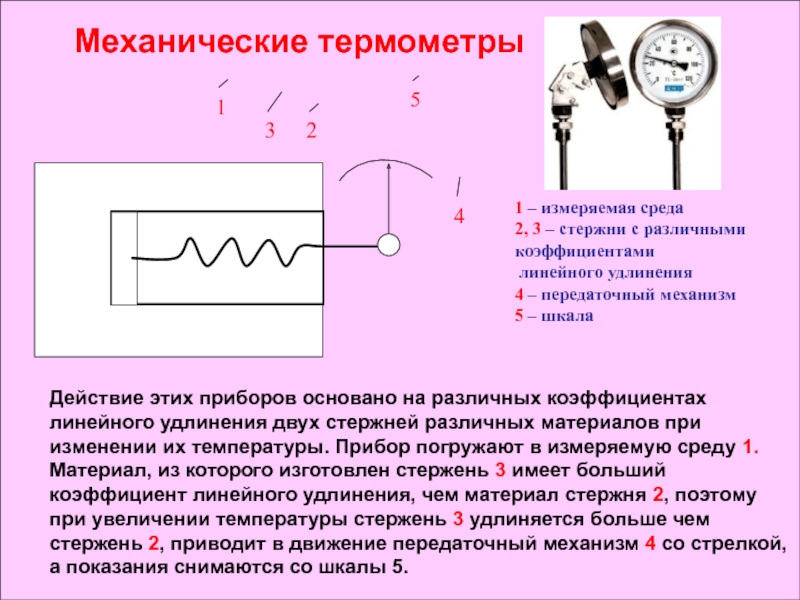

Действие этих приборов основано на различных коэффициентах линейного удлинения двух стержней различных материалов при изменении их температуры. Прибор погружают в измеряемую среду 1. Материал, из которого изготовлен стержень 3 имеет больший коэффициент линейного удлинения, чем материал стержня 2, поэтому при увеличении температуры стержень 3 удлиняется больше чем стержень 2, приводит в движение передаточный механизм 4 со стрелкой, а показания снимаются со шкалы 5.

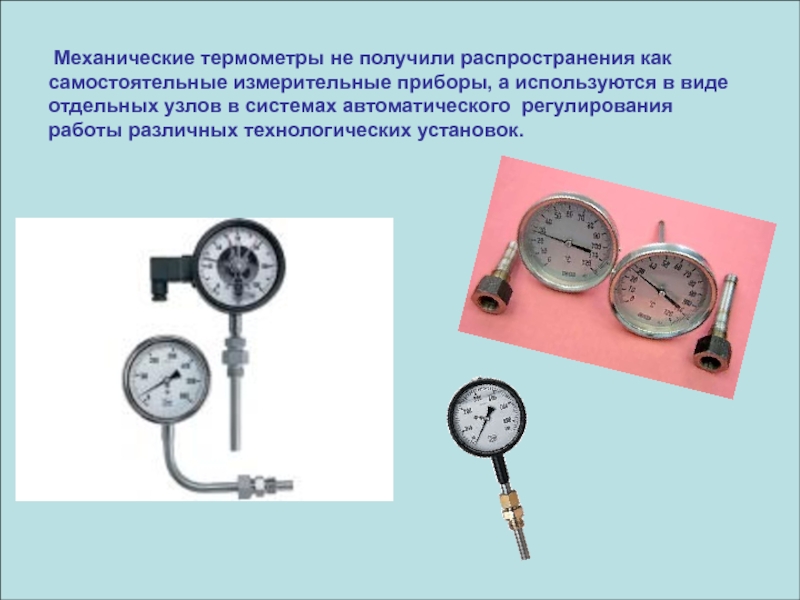

используются в виде отдельных узлов в системах автоматического регулирования работы различных технологических установок.

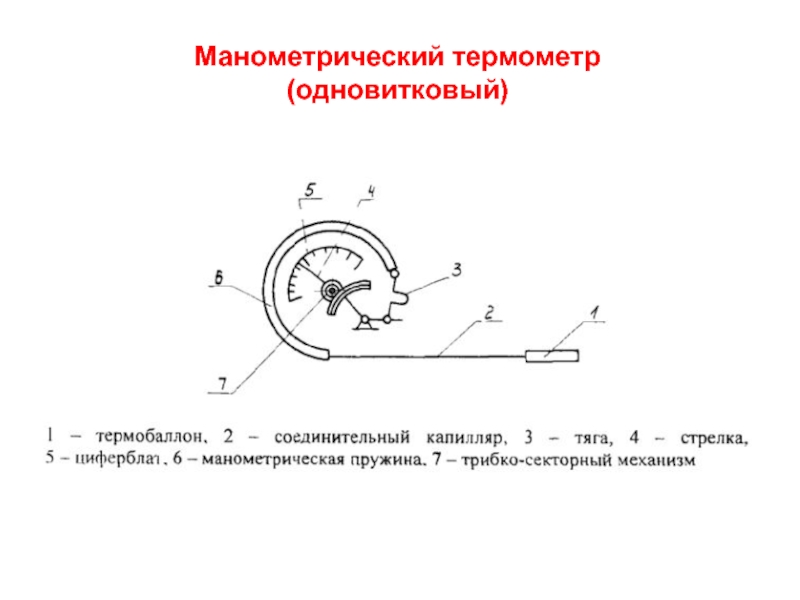

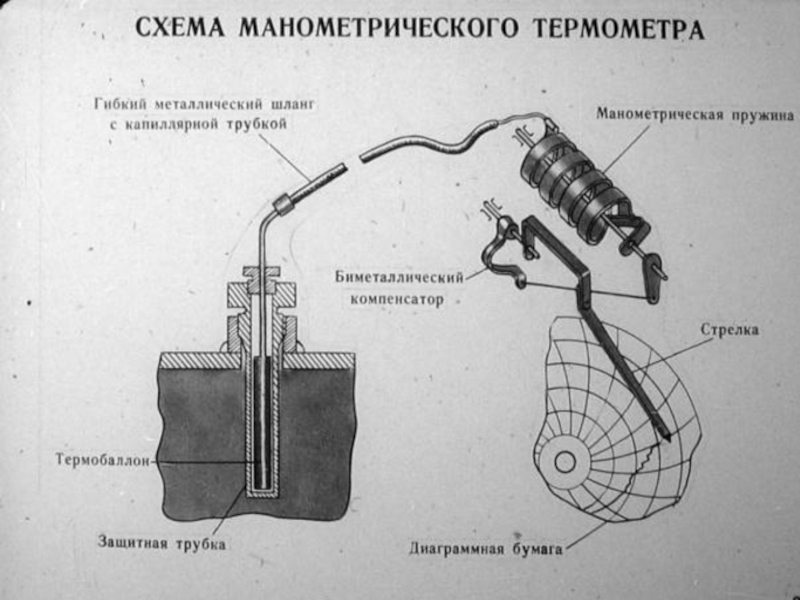

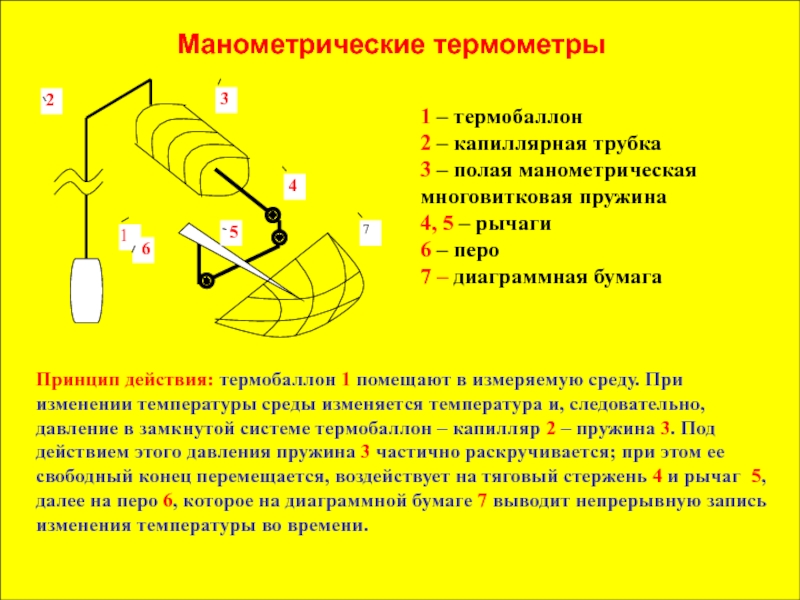

температуры среды изменяется температура и, следовательно, давление в замкнутой системе термобаллон – капилляр 2 – пружина 3. Под действием этого давления пружина 3 частично раскручивается; при этом ее свободный конец перемещается, воздействует на тяговый стержень 4 и рычаг 5, далее на перо 6, которое на диаграммной бумаге 7 выводит непрерывную запись изменения температуры во времени.

1 – термобаллон
2 – капиллярная трубка
3 – полая манометрическая многовитковая пружина
4, 5 – рычаги
6 – перо
7 – диаграммная бумага

которой проложен капилляр.

Достоинствами манометрических термометров является: автоматическая запись показаний, возможность установки записывающего устройства на расстоянии от места измерения температуры, механическая прочность.

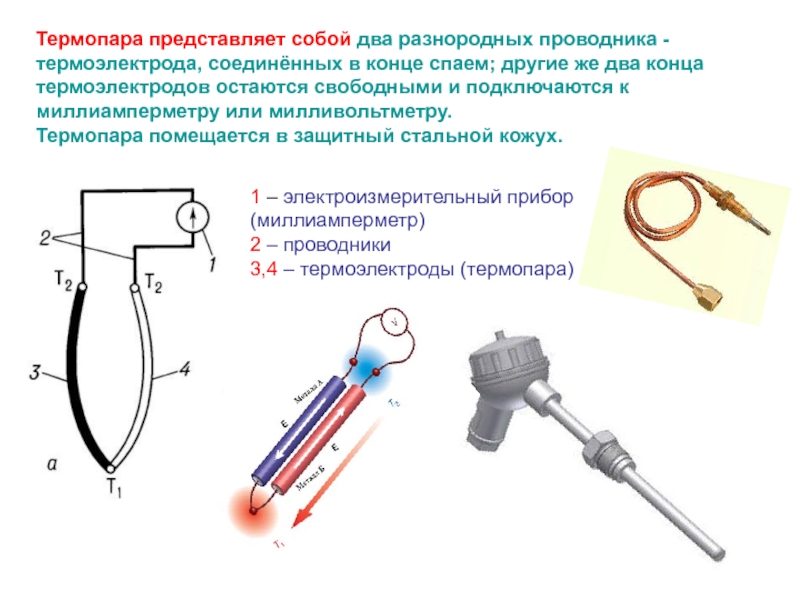

спаем; другие же два конца термоэлектродов остаются свободными и подключаются к миллиамперметру или милливольтметру.
Термопара помещается в защитный стальной кожух.

1 – электроизмерительный прибор (миллиамперметр)
2 – проводники
3,4 – термоэлектроды (термопара)

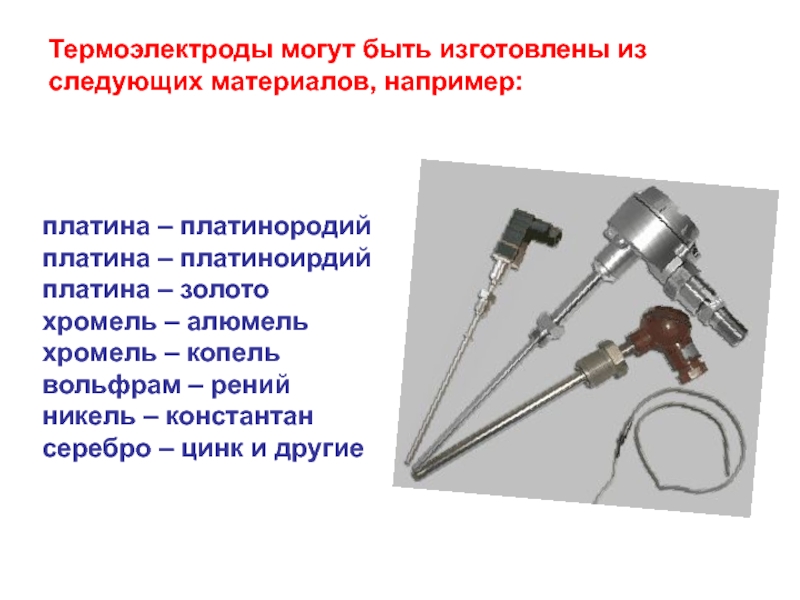

платина – платиноирдий
платина – золото
хромель – алюмель
хромель – копель
вольфрам – рений
никель – константан
серебро – цинк и другие

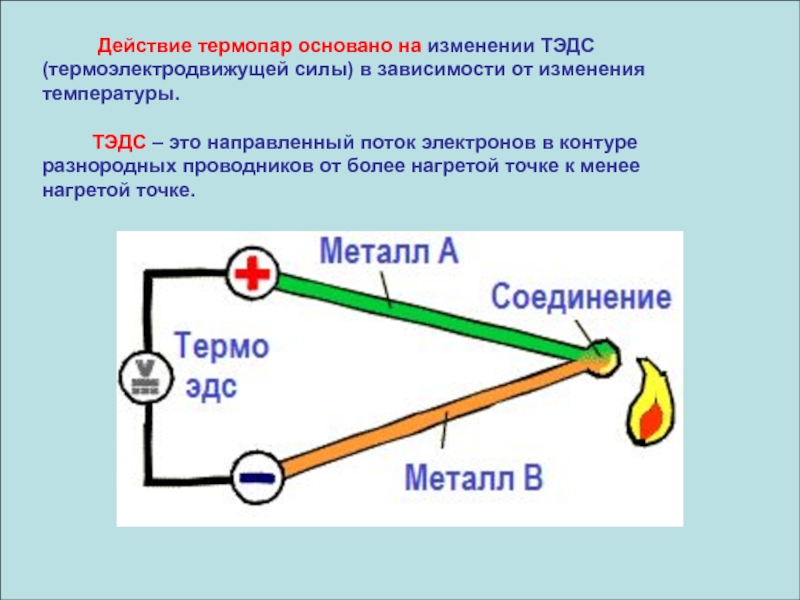

(термоэлектродвижущей силы) в зависимости от изменения температуры.

ТЭДС – это направленный поток электронов в контуре разнородных проводников от более нагретой точке к менее нагретой точке.

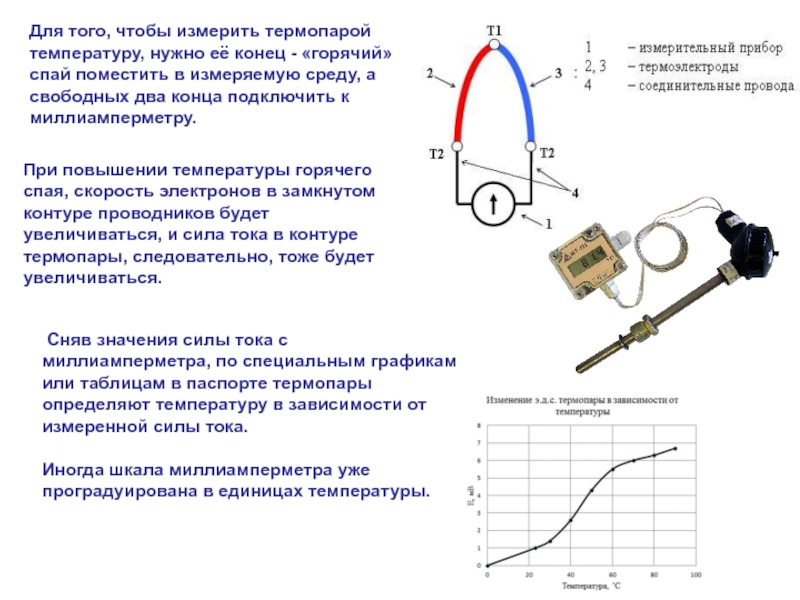

спай поместить в измеряемую среду, а свободных два конца подключить к миллиамперметру.

При повышении температуры горячего спая, скорость электронов в замкнутом контуре проводников будет увеличиваться, и сила тока в контуре термопары, следовательно, тоже будет увеличиваться.

Сняв значения силы тока с миллиамперметра, по специальным графикам или таблицам в паспорте термопары определяют температуру в зависимости от измеренной силы тока.

Иногда шкала миллиамперметра уже проградуирована в единицах температуры.
