Презентация, доклад на тему Приборы для измерения давления
Содержание
- 1. Приборы для измерения давления
- 2. Давление – это о сила, равномерно действующая
- 3. Виды давленияАтмосферное (барометрическое) давление обуславливается давлением воздушного
- 4. Избыточное (манометрическое) давление - это превышение давления
- 5. Абсолютное (полное) давление – это сумма барометрического
- 6. Разряжение (вакуумметрическое давление) – это превышение атмосферного
- 7. Жидкостные манометрыЖидкостные манометры используются для замера низких
- 8. Жидкостные манометры
- 9. Механические манометрыПредназначены для измерения избыточного давления жидкостей
- 10. Механические манометры
- 11. Преобразователи давленияПреобразователи давления предназначены для преобразования избыточного

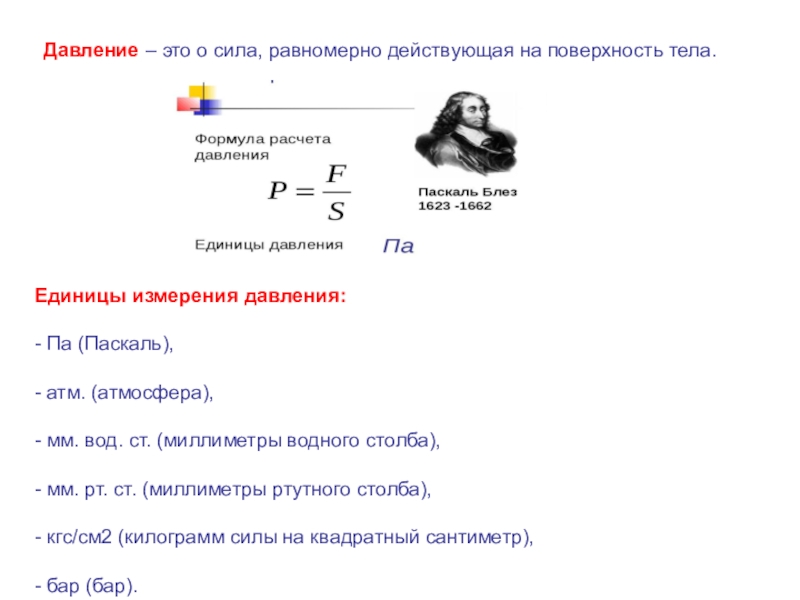

Давление – это о сила, равномерно действующая на поверхность тела.Единицы измерения давления: - Па (Паскаль), - атм. (атмосфера),- мм. вод. ст. (миллиметры водного столба), - мм. рт. ст. (миллиметры ртутного столба), - кгс/см2 (килограмм силы на
Слайд 2Давление – это о сила, равномерно действующая на поверхность тела.
Единицы измерения
давления:
- Па (Паскаль),
- атм. (атмосфера),
- мм. вод. ст. (миллиметры водного столба),
- мм. рт. ст. (миллиметры ртутного столба),
- кгс/см2 (килограмм силы на квадратный сантиметр),
- бар (бар).
- Па (Паскаль),
- атм. (атмосфера),
- мм. вод. ст. (миллиметры водного столба),
- мм. рт. ст. (миллиметры ртутного столба),
- кгс/см2 (килограмм силы на квадратный сантиметр),
- бар (бар).
Слайд 3Виды давления

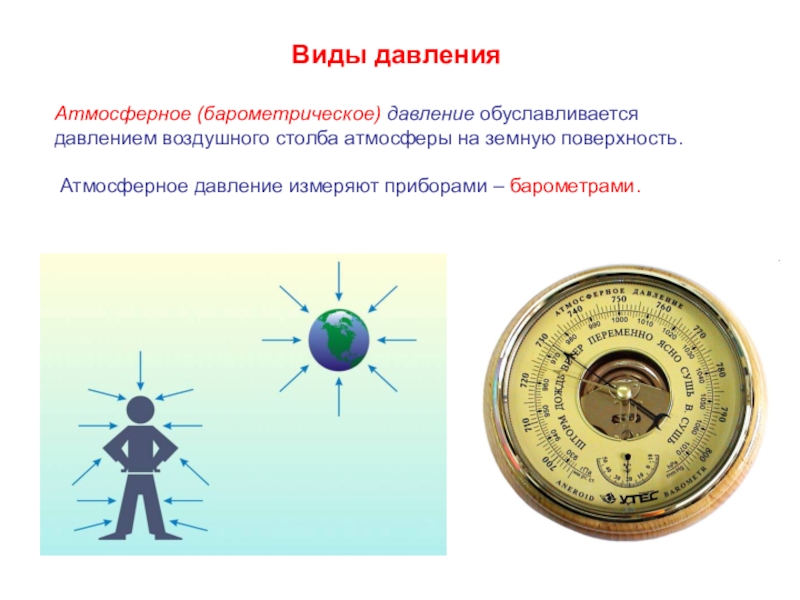

Атмосферное (барометрическое) давление обуславливается давлением воздушного столба атмосферы на земную
поверхность.
Атмосферное давление измеряют приборами – барометрами.
Атмосферное давление измеряют приборами – барометрами.
Слайд 4Избыточное (манометрическое) давление - это превышение давления измеряемой среды над атмосферным
в каком-либо замкнутом пространстве.
Избыточное давление измеряют приборами – манометрами.
Например, манометр, подключённый к газовому баллону покажет избыточное давление.
Избыточное давление измеряют приборами – манометрами.
Например, манометр, подключённый к газовому баллону покажет избыточное давление.
давление в баллоне больше атмосферного!!!

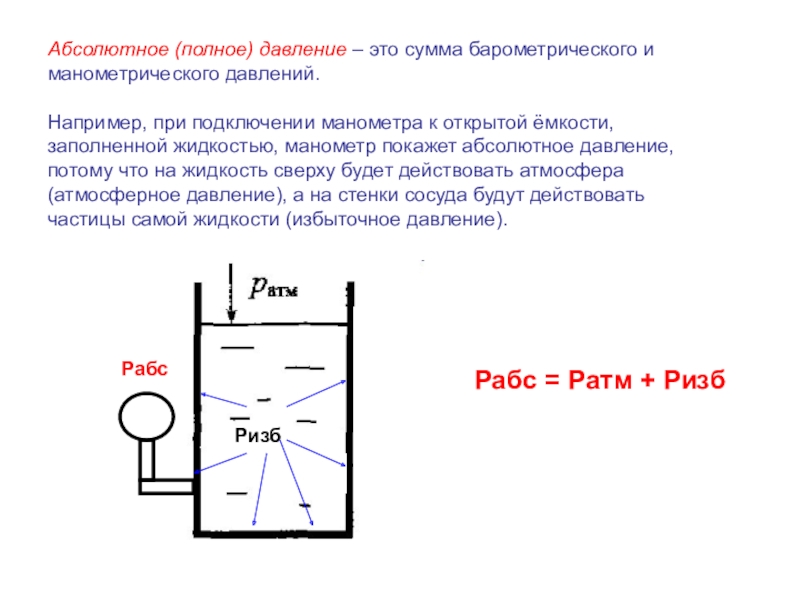

Слайд 5Абсолютное (полное) давление – это сумма барометрического и манометрического давлений.
Например,
при подключении манометра к открытой ёмкости, заполненной жидкостью, манометр покажет абсолютное давление, потому что на жидкость сверху будет действовать атмосфера (атмосферное давление), а на стенки сосуда будут действовать частицы самой жидкости (избыточное давление).
Рабс = Ратм + Ризб

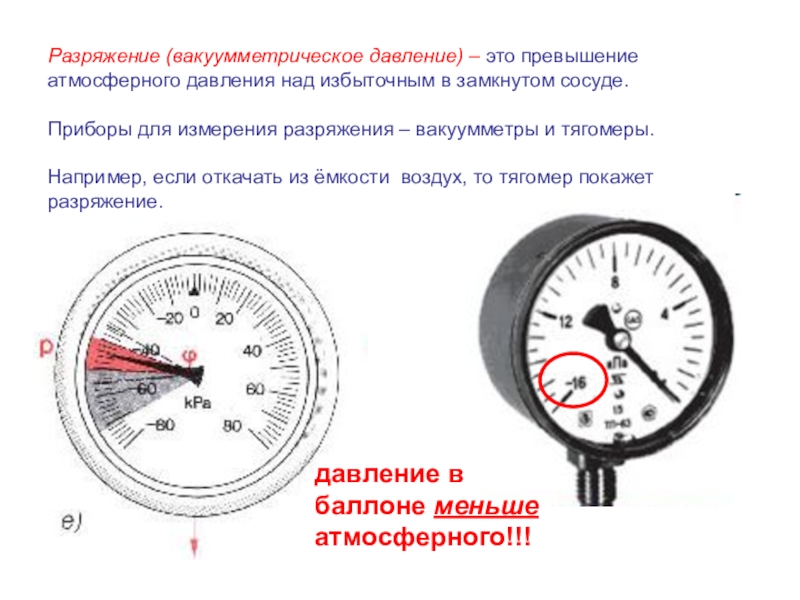

Слайд 6Разряжение (вакуумметрическое давление) – это превышение атмосферного давления над избыточным в
замкнутом сосуде.
Приборы для измерения разряжения – вакуумметры и тягомеры.
Например, если откачать из ёмкости воздух, то тягомер покажет разряжение.
Приборы для измерения разряжения – вакуумметры и тягомеры.
Например, если откачать из ёмкости воздух, то тягомер покажет разряжение.
давление в баллоне меньше атмосферного!!!
Слайд 7Жидкостные манометры

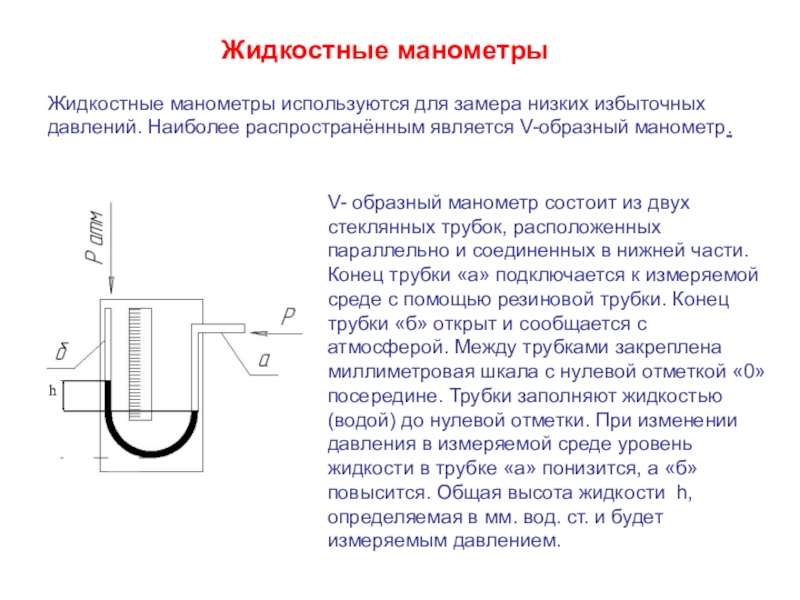

Жидкостные манометры используются для замера низких избыточных давлений. Наиболее распространённым
является V-образный манометр.
V- образный манометр состоит из двух стеклянных трубок, расположенных параллельно и соединенных в нижней части. Конец трубки «а» подключается к измеряемой среде с помощью резиновой трубки. Конец трубки «б» открыт и сообщается с атмосферой. Между трубками закреплена миллиметровая шкала с нулевой отметкой «0» посередине. Трубки заполняют жидкостью (водой) до нулевой отметки. При изменении давления в измеряемой среде уровень жидкости в трубке «а» понизится, а «б» повысится. Общая высота жидкости h, определяемая в мм. вод. ст. и будет измеряемым давлением.
Слайд 9

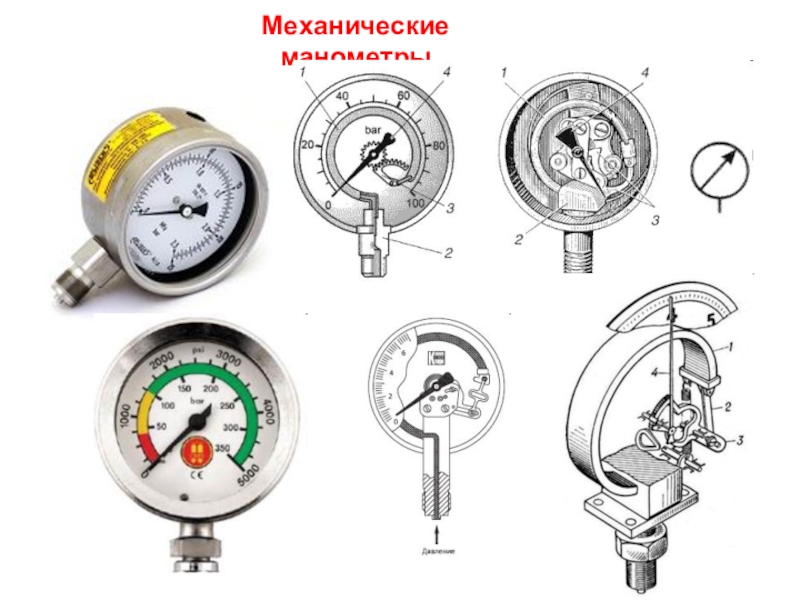

Механические манометры
Предназначены для измерения избыточного давления жидкостей и газов низких, средних
и высоких величин.

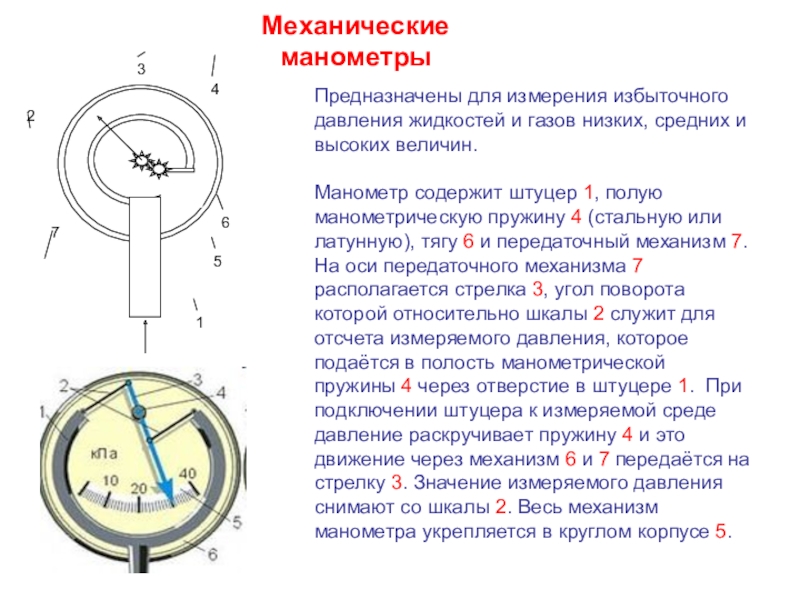

Манометр содержит штуцер 1, полую манометрическую пружину 4 (стальную или латунную), тягу 6 и передаточный механизм 7. На оси передаточного механизма 7 располагается стрелка 3, угол поворота которой относительно шкалы 2 служит для отсчета измеряемого давления, которое подаётся в полость манометрической пружины 4 через отверстие в штуцере 1. При подключении штуцера к измеряемой среде давление раскручивает пружину 4 и это движение через механизм 6 и 7 передаётся на стрелку 3. Значение измеряемого давления снимают со шкалы 2. Весь механизм манометра укрепляется в круглом корпусе 5.
Манометр содержит штуцер 1, полую манометрическую пружину 4 (стальную или латунную), тягу 6 и передаточный механизм 7. На оси передаточного механизма 7 располагается стрелка 3, угол поворота которой относительно шкалы 2 служит для отсчета измеряемого давления, которое подаётся в полость манометрической пружины 4 через отверстие в штуцере 1. При подключении штуцера к измеряемой среде давление раскручивает пружину 4 и это движение через механизм 6 и 7 передаётся на стрелку 3. Значение измеряемого давления снимают со шкалы 2. Весь механизм манометра укрепляется в круглом корпусе 5.
Слайд 11Преобразователи давления
Преобразователи давления предназначены для преобразования избыточного давления среды в пропорциональное
электрическое сопротивление с последующим выводом на датчик или монитор.
Преобразователи и измерители давления используются в системах автоматики и телеметрического контроля на объектах транспорта газа, магистральных газоходах.
Преобразователи и измерители давления используются в системах автоматики и телеметрического контроля на объектах транспорта газа, магистральных газоходах.
