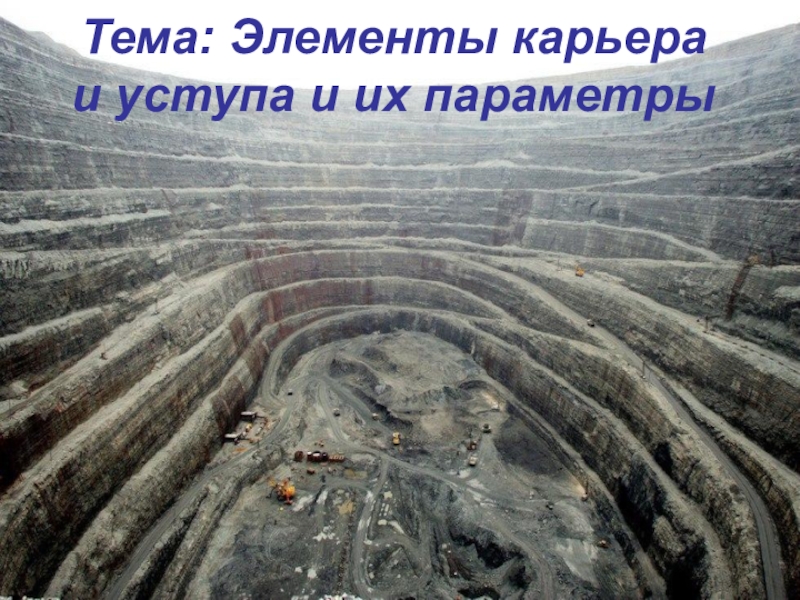

- 1. Презентация:Элементы карьера и уступа и их параметры
- 2. 1. Основные понятия и определения. Карьер -

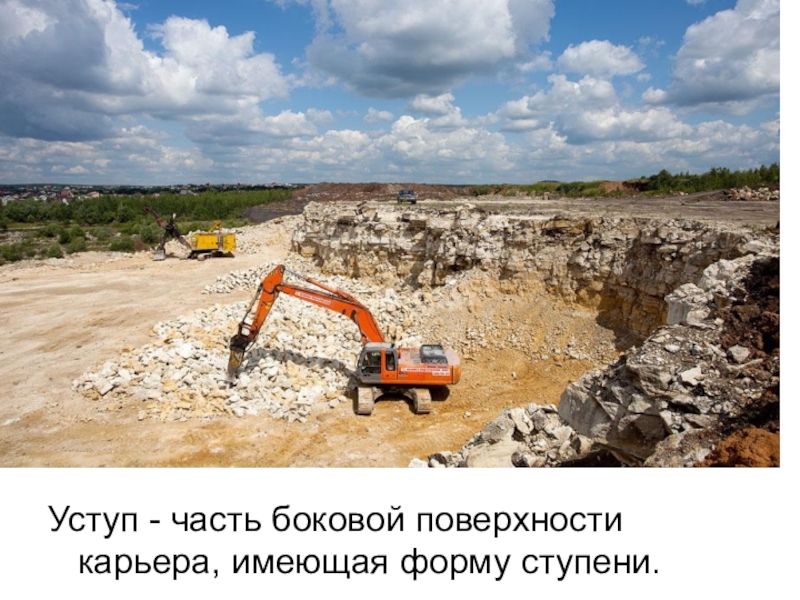

- 3. Уступ - часть боковой поверхности карьера, имеющая форму ступени.
- 4. Основные элементы уступа1 - верхняя площадка уступа.2
- 5. Рабочая площадка уступа - площадка уступа, на
- 6. Слайд 6
- 7. Слайд 7
- 8. Откос уступа - наклонная поверхность, ограничивающая уступ
- 9. Карьер и его элементы. Карьерное поле -
- 10. Борт карьера - боковая поверхность, ограничивающая карьер.Подошва карьера - поверхность, ограничивающая карьер снизу.
- 11. Борт карьера - боковая поверхность, ограничивающая карьер.Подошва карьера - поверхность, ограничивающая карьер снизу.
- 12. Верхний и нижний контуры карьера - линии
- 13. Рабочий борт карьера - борт, на котором
- 14. Конечные контуры карьера - контуры, соответствующие моменту
- 15. 1-5 –нерабочие уступы, 6-8 рабочие уступы7-рабочие площадки8-транспортные бермы9-бермы безопасности10- площадки очистки
- 16. Главные параметры карьераК главным параметрам карьера относятся
- 17. Понятие о коэффициенте вскрыши Коэффициент вскрыши определяется
- 18. Средний коэффициент Кср определяется отношением объема Vв
- 19. Текущий коэффициент вскрыши Кт определяется отношением объема
1. Основные понятия и определения. Карьер - горное предприятие, осуществляющее добычу полезных ископаемых открытым способом (открытыми горными работами).Вскрыша - выемка пород, покрывающих полезное ископаемое, для обеспечения к нему полного доступа.

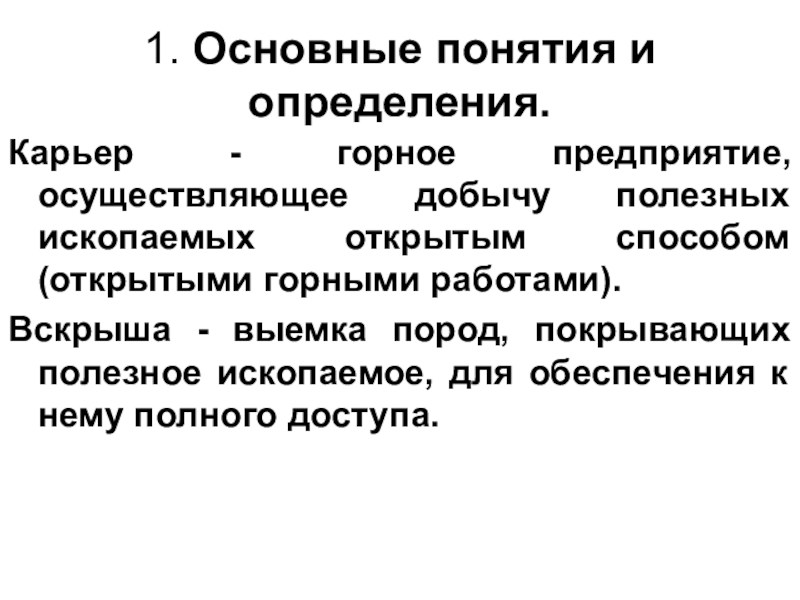

Слайд 21. Основные понятия и определения.
Карьер - горное предприятие, осуществляющее добычу
полезных ископаемых открытым способом (открытыми горными работами).
Вскрыша - выемка пород, покрывающих полезное ископаемое, для обеспечения к нему полного доступа.
Вскрыша - выемка пород, покрывающих полезное ископаемое, для обеспечения к нему полного доступа.

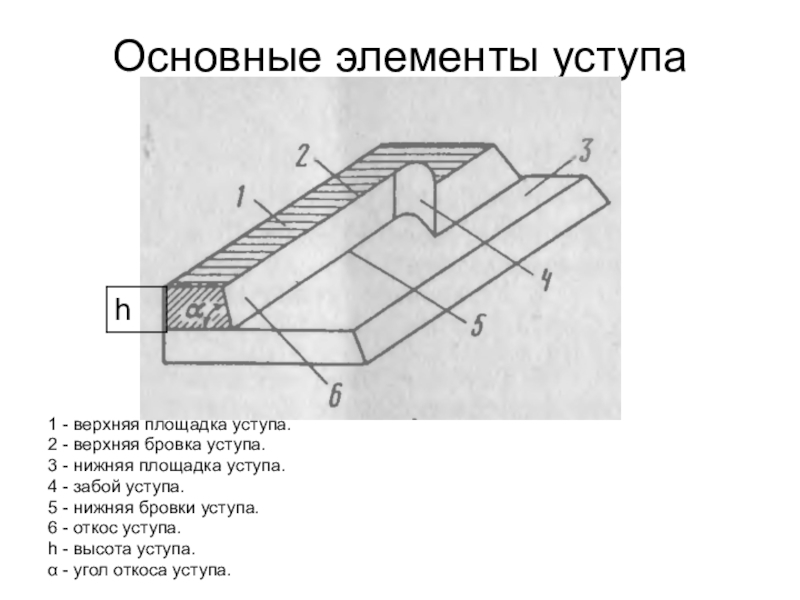

Слайд 4Основные элементы уступа
1 - верхняя площадка уступа.
2 - верхняя бровка уступа.
3
- нижняя площадка уступа.
4 - забой уступа.
5 - нижняя бровки уступа.
6 - откос уступа.
h - высота уступа.
α - угол откоса уступа.
4 - забой уступа.
5 - нижняя бровки уступа.
6 - откос уступа.
h - высота уступа.
α - угол откоса уступа.
Слайд 5
Рабочая площадка уступа - площадка уступа, на которой располагается основное оборудование
для его отработки. Ширина рабочей площадки уступа превышает его высоту в 2 -4 раза.
Берма - площадка, на которой работа не проводится. Различают предохранительные и транспортные (соединительные) бермы.
Берма - площадка, на которой работа не проводится. Различают предохранительные и транспортные (соединительные) бермы.

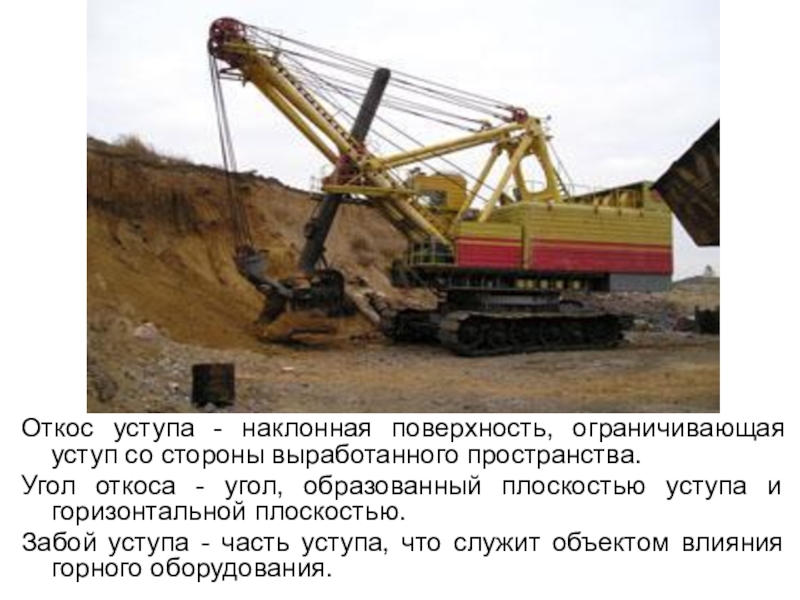

Слайд 8

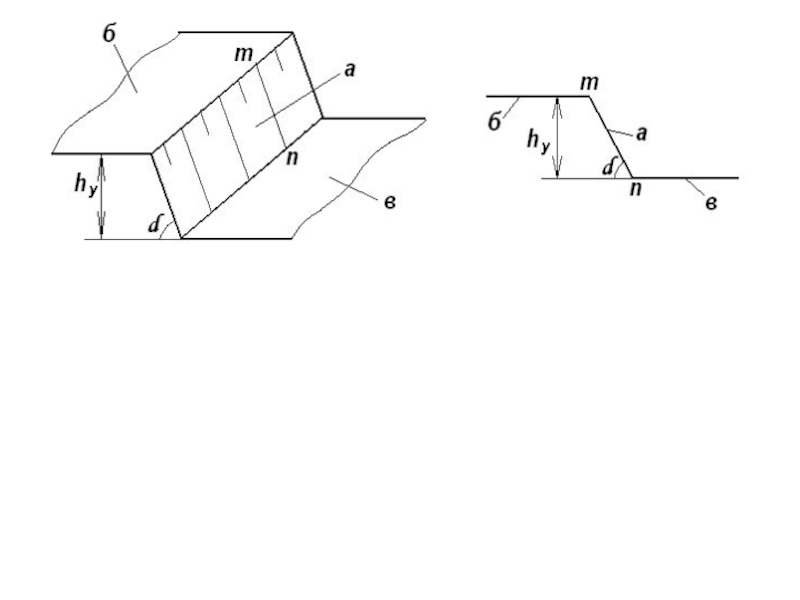

Откос уступа - наклонная поверхность, ограничивающая уступ со стороны выработанного пространства.
Угол
откоса - угол, образованный плоскостью уступа и горизонтальной плоскостью.
Забой уступа - часть уступа, что служит объектом влияния горного оборудования.
Забой уступа - часть уступа, что служит объектом влияния горного оборудования.

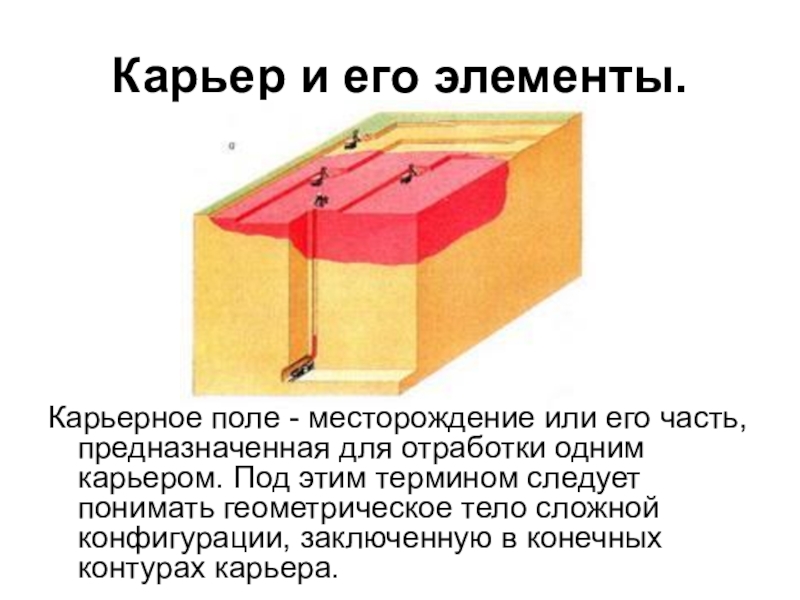

Слайд 9Карьер и его элементы.
Карьерное поле - месторождение или его часть,
предназначенная для отработки одним карьером. Под этим термином следует понимать геометрическое тело сложной конфигурации, заключенную в конечных контурах карьера.

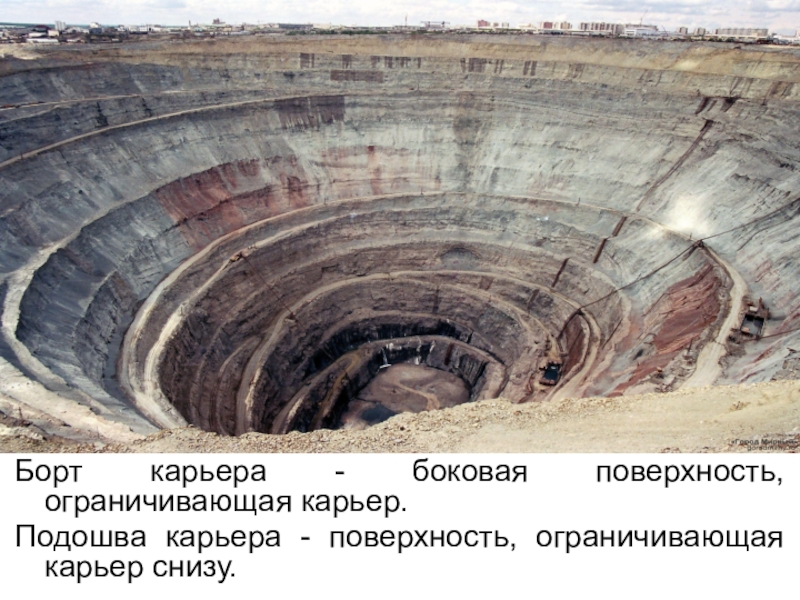

Слайд 10
Борт карьера - боковая поверхность, ограничивающая карьер.
Подошва карьера - поверхность, ограничивающая
карьер снизу.

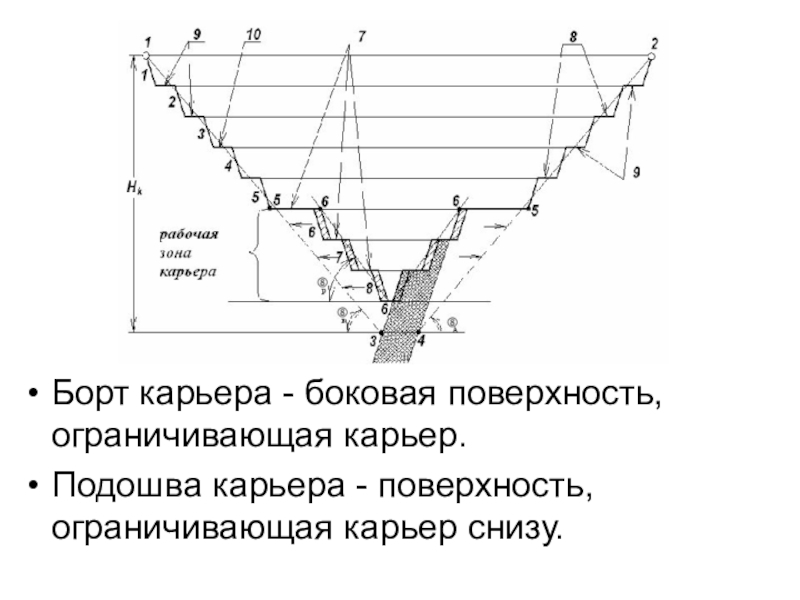

Слайд 11
Борт карьера - боковая поверхность, ограничивающая карьер.
Подошва карьера - поверхность, ограничивающая
карьер снизу.

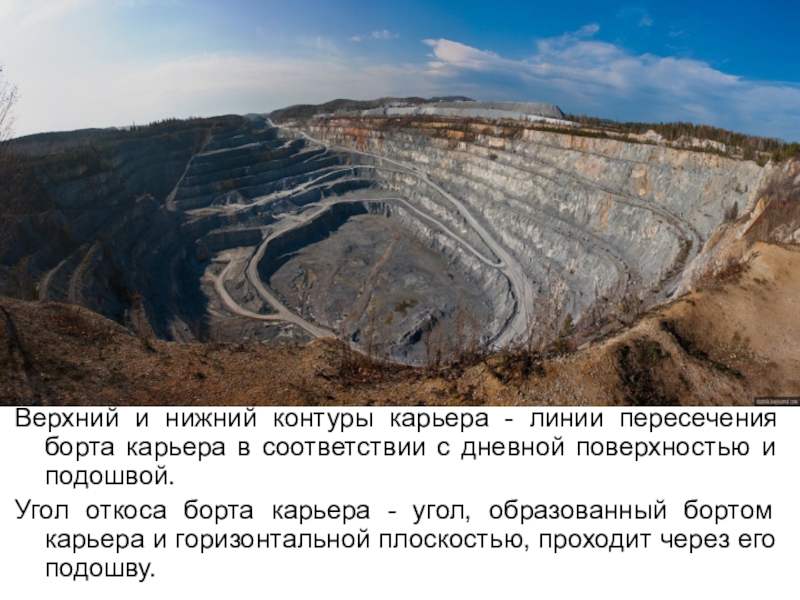

Слайд 12
Верхний и нижний контуры карьера - линии пересечения борта карьера в
соответствии с дневной поверхностью и подошвой.
Угол откоса борта карьера - угол, образованный бортом карьера и горизонтальной плоскостью, проходит через его подошву.
Угол откоса борта карьера - угол, образованный бортом карьера и горизонтальной плоскостью, проходит через его подошву.
Слайд 13

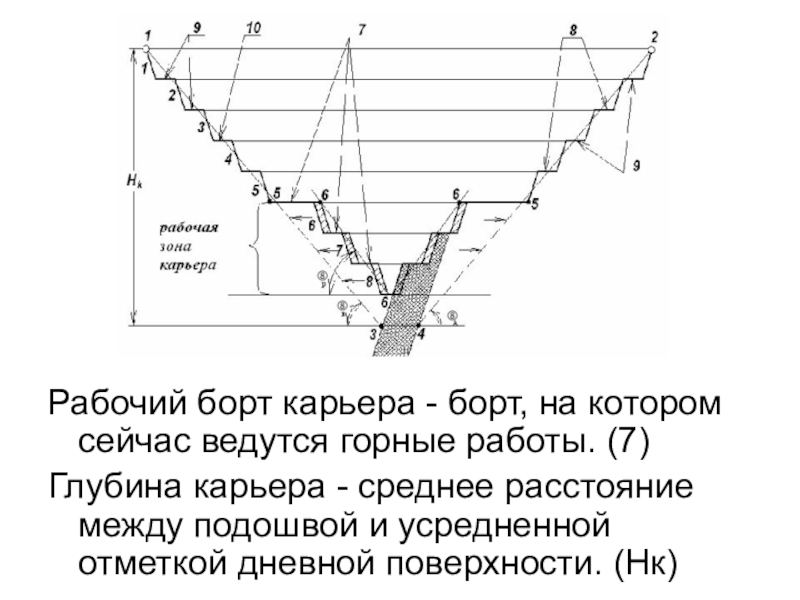

Рабочий борт карьера - борт, на котором сейчас ведутся горные работы.
(7)
Глубина карьера - среднее расстояние между подошвой и усредненной отметкой дневной поверхности. (Нк)
Глубина карьера - среднее расстояние между подошвой и усредненной отметкой дневной поверхности. (Нк)
Слайд 14

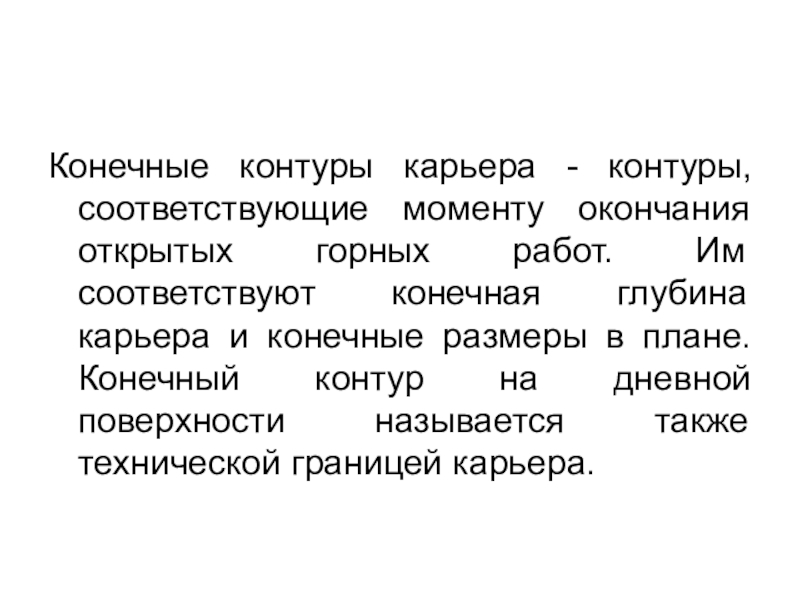

Конечные контуры карьера - контуры, соответствующие моменту окончания открытых горных работ.
Им соответствуют конечная глубина карьера и конечные размеры в плане. Конечный контур на дневной поверхности называется также технической границей карьера.

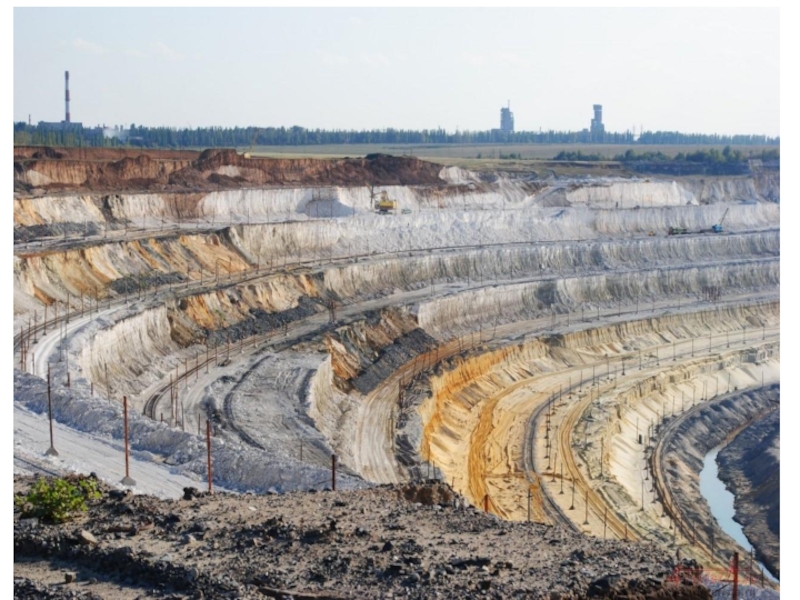

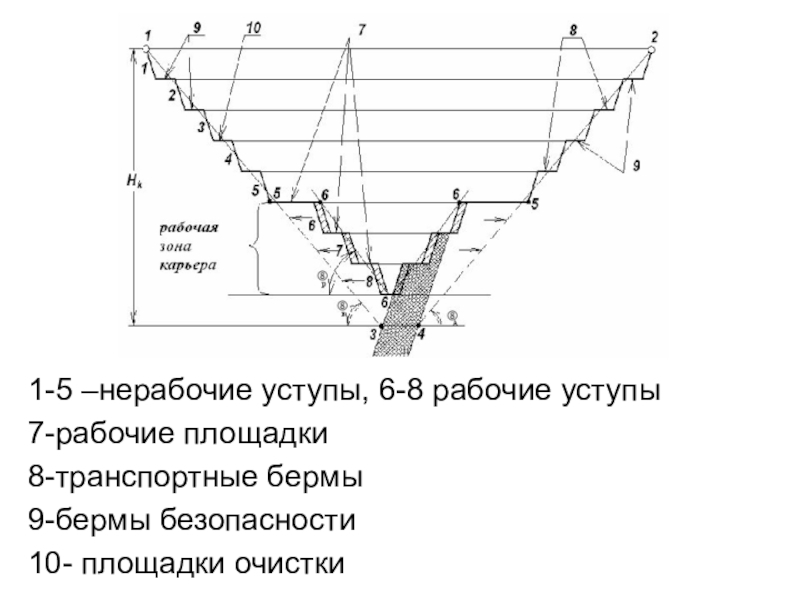

Слайд 15
1-5 –нерабочие уступы, 6-8 рабочие уступы
7-рабочие площадки
8-транспортные бермы
9-бермы безопасности
10- площадки очистки

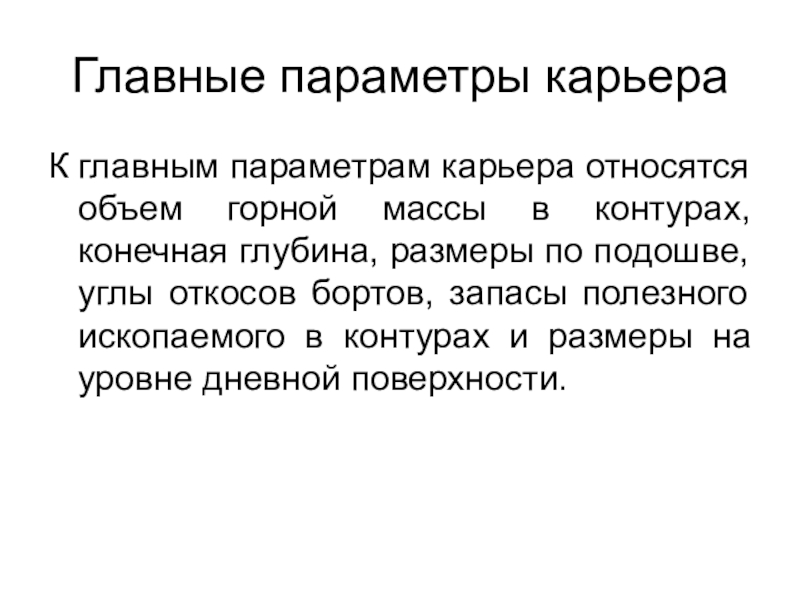

Слайд 16Главные параметры карьера
К главным параметрам карьера относятся объем горной массы в
контурах, конечная глубина, размеры по подошве, углы откосов бортов, запасы полезного ископаемого в контурах и размеры на уровне дневной поверхности.

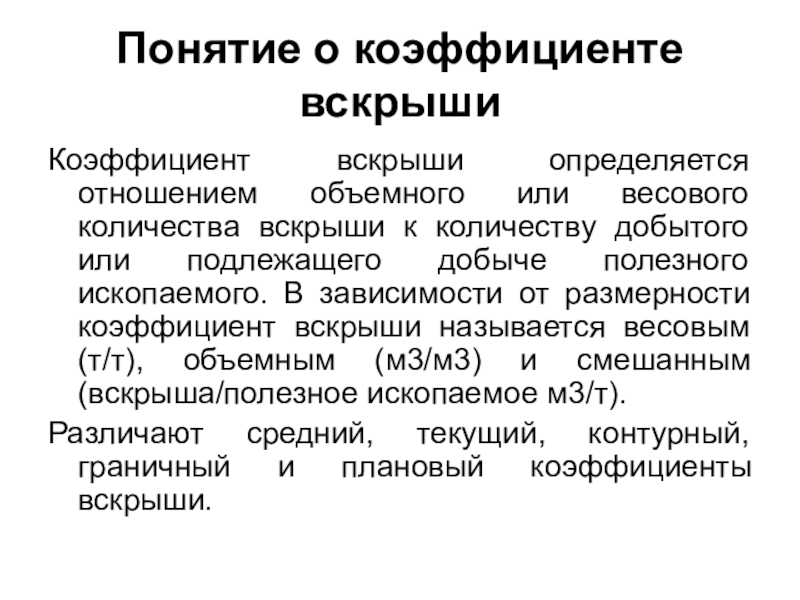

Слайд 17Понятие о коэффициенте вскрыши
Коэффициент вскрыши определяется отношением объемного или весового
количества вскрыши к количеству добытого или подлежащего добыче полезного ископаемого. В зависимости от размерности коэффициент вскрыши называется весовым (т/т), объемным (м3/м3) и смешанным (вскрыша/полезное ископаемое м3/т).
Различают средний, текущий, контурный, граничный и плановый коэффициенты вскрыши.
Различают средний, текущий, контурный, граничный и плановый коэффициенты вскрыши.

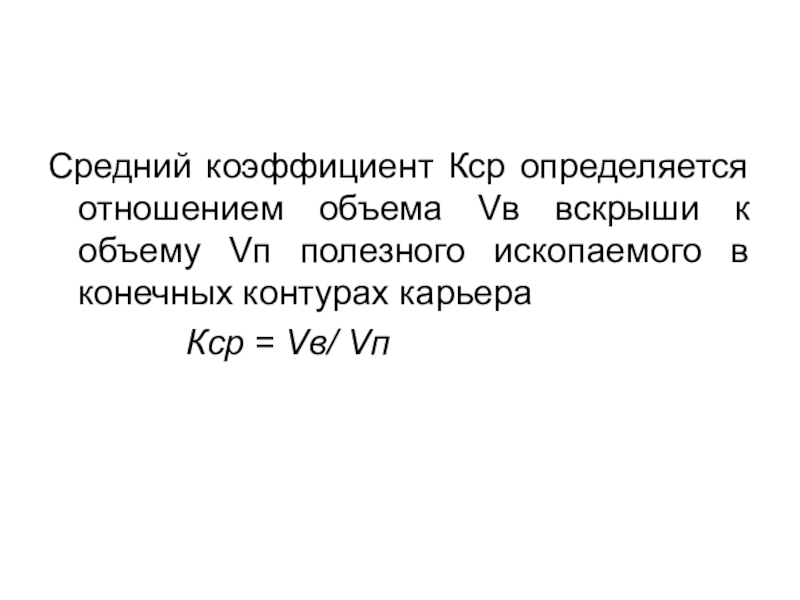

Слайд 18
Средний коэффициент Кср определяется отношением объема Vв вскрыши к объему Vп
полезного ископаемого в конечных контурах карьера
Кср = Vв/ Vп
Кср = Vв/ Vп
Слайд 19

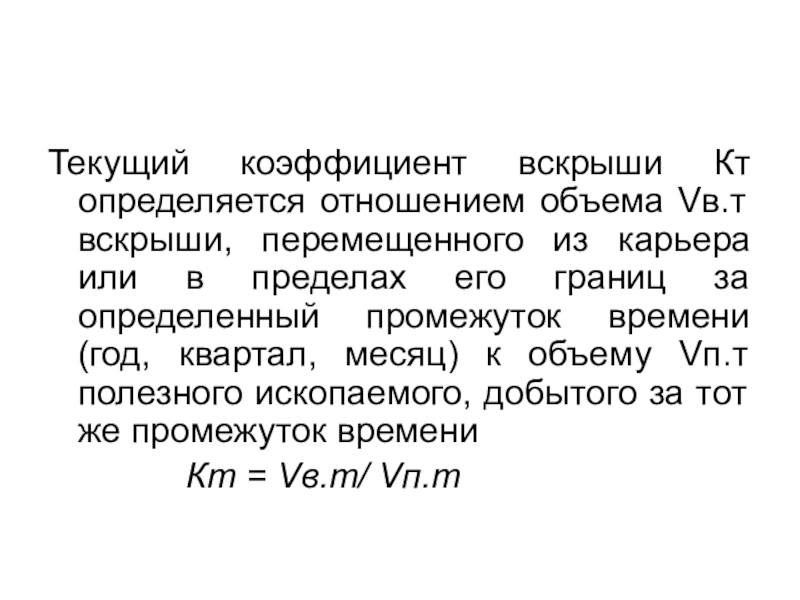

Текущий коэффициент вскрыши Кт определяется отношением объема Vв.т вскрыши, перемещенного из
карьера или в пределах его границ за определенный промежуток времени (год, квартал, месяц) к объему Vп.т полезного ископаемого, добытого за тот же промежуток времени
Кт = Vв.т/ Vп.т
Кт = Vв.т/ Vп.т
