Презентация, доклад выполнение работ Бульдозерные работы

и потерь грунта при транспортировании.

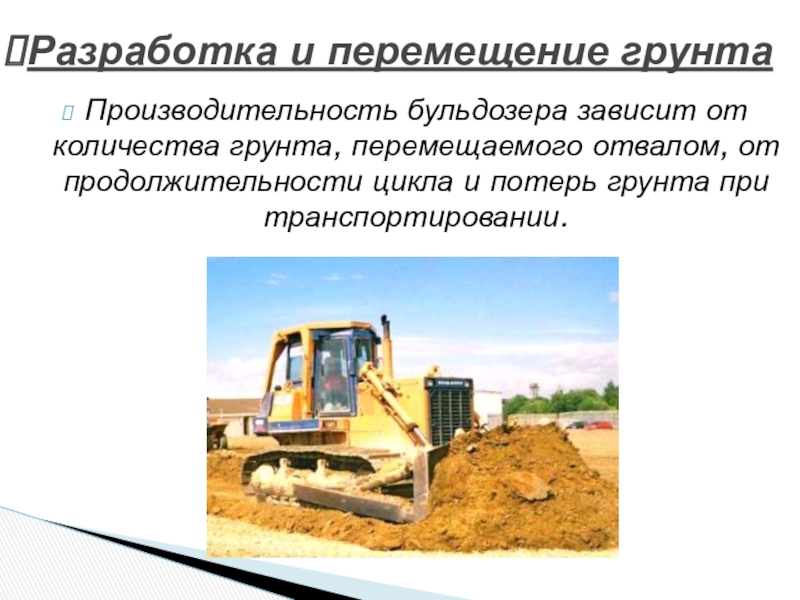

Разработка и перемещение грунта

машины. Во время подъема машина должна работать на холостом ходу. При этом можно использовать рельеф местности, сохраняя выгодный уклон забоя на протяжении рабочего хода бульдозера.

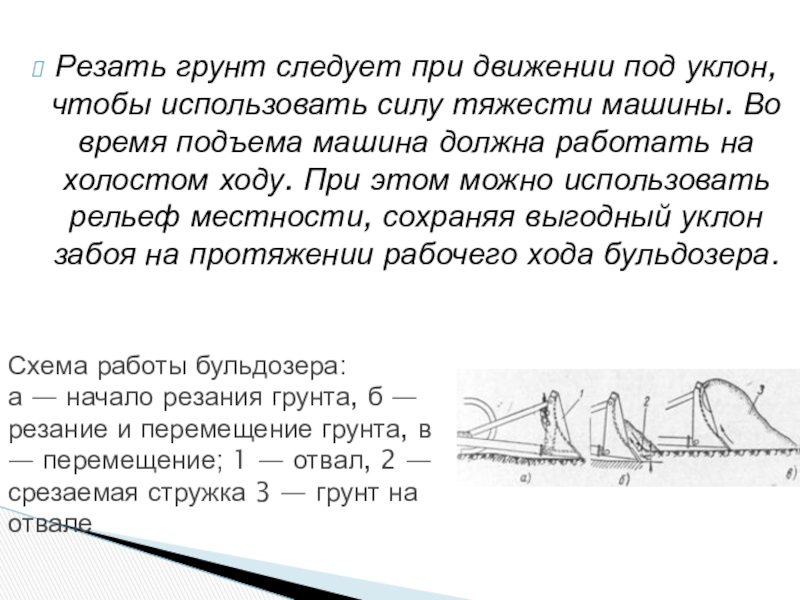

Схема работы бульдозера:  а — начало резания грунта, б — резание и перемещение грунта, в — перемещение; 1 — отвал, 2 — срезаемая стружка 3 — грунт на отвале

после отсыпки грунта машина должна возвращаться задним ходом. При этом способе не затрачивается время на повороты и лучше сохраняется ходовая часть трактора, интенсивно изнашивающаяся при поворотах.

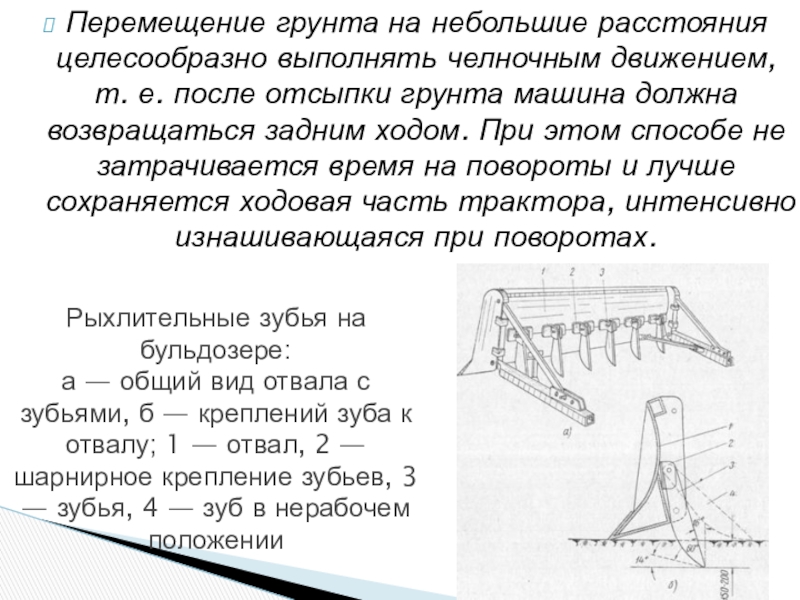

Рыхлительные зубья на бульдозере: а — общий вид отвала с зубьями, б — креплений зуба к отвалу; 1 — отвал, 2 — шарнирное крепление зубьев, 3 — зубья, 4 — зуб в нерабочем положении

временной перегрузки может пострадать тяга крепления открылка, встретившего непреодолимое препятствие, а не отвал бульдозера. Следует иметь запасные тяги, что позволит- легко выполнить необходимый ремонт.

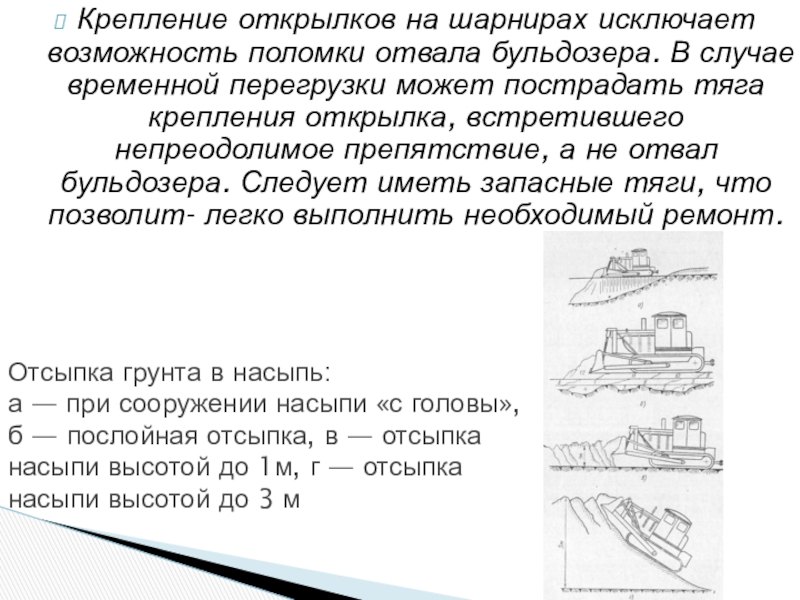

Отсыпка грунта в насыпь:  а — при сооружении насыпи «с головы», б — послойная отсыпка, в — отсыпка насыпи высотой до 1м, г — отсыпка насыпи высотой до 3 м

насыпи «с головы» применяют при постройке насыпи в заболоченной местности, при подходе к мостам и путепроводам, во всех тех случаях, когда послойная отсыпка с одновременным послойным уплотнением затруднена. Послойная отсыпка позволяет возводить более качественные насыпи. Толщину отсыпаемого слоя регулируют, изменяя высоту установки ножа.

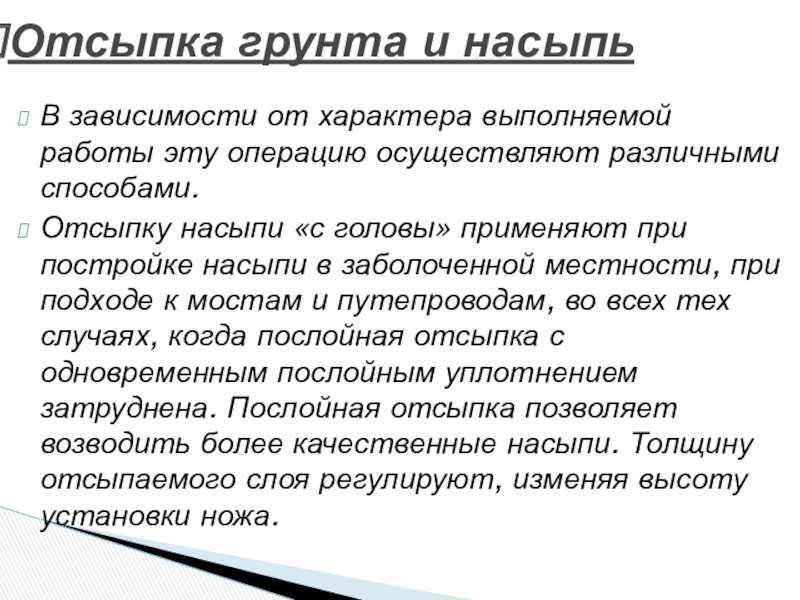

Отсыпка грунта и насыпь

обе стороны. Часть высоты отвала (примерно 0,5 м) должна находиться над спланированной площадью.

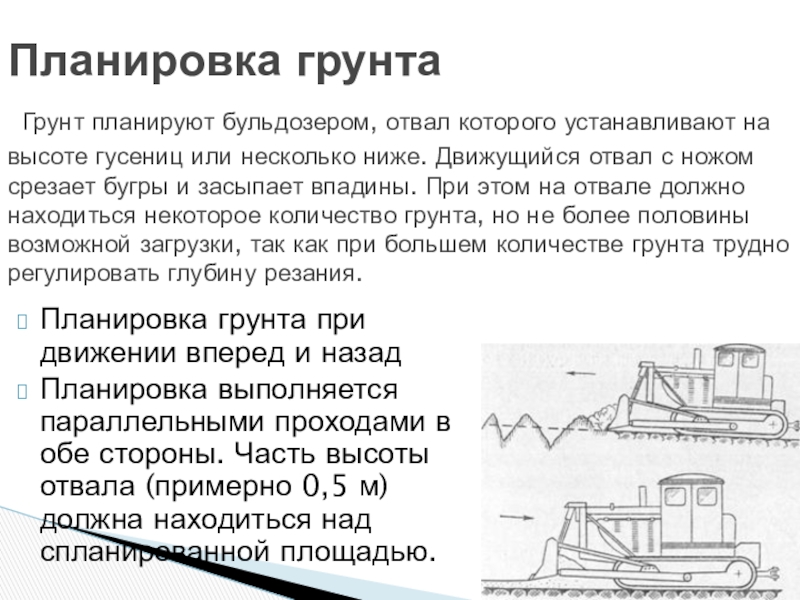

Планировка грунта Грунт планируют бульдозером, отвал которого устанавливают на высоте гусениц или несколько ниже. Движущийся отвал с ножом срезает бугры и засыпает впадины. При этом на отвале должно находиться некоторое количество грунта, но не более половины возможной загрузки, так как при большем количестве грунта трудно регулировать глубину резания.

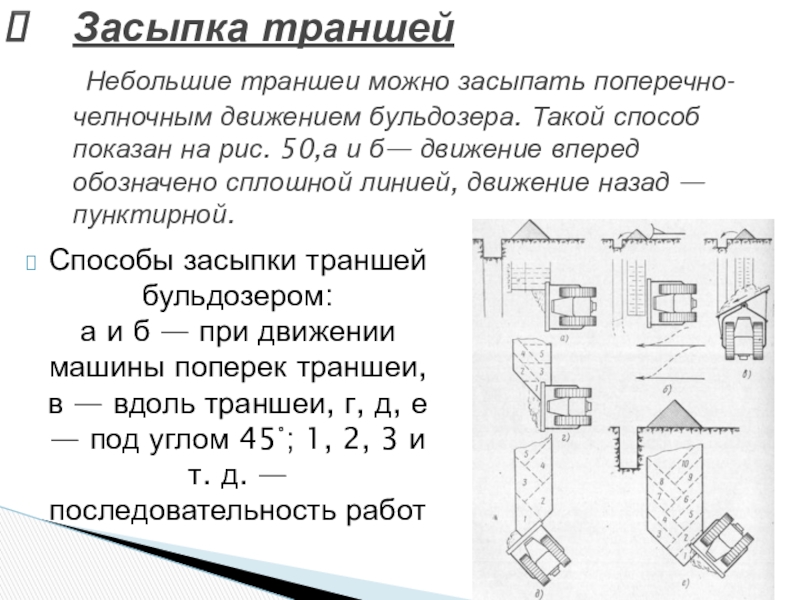

траншеи, в — вдоль траншеи, г, д, е — под углом 45°; 1, 2, 3 и т. д. — последовательность работ

Засыпка траншей Небольшие траншеи можно засыпать поперечно-челночным движением бульдозера. Такой способ показан на рис. 50,а и б— движение вперед обозначено сплошной линией, движение назад — пунктирной.
