Презентация, доклад Внутрилабораторный контроль качества
Содержание
- 1. Презентация: Внутрилабораторный контроль качества
- 2. ВИДЫ КОНТРОЛЯ КАЧЕСТВА:внешний осуществляется Федеральной системой внешней оценки качества (ФСВОК)внутрилабораторный осуществляется на уровне КДЛ
- 3. Расчет основных статистических параметров
- 4. Расчет среднего арифметического значения Среднее арифметическое значение
- 5. Расчет среднеквадратического отклоненияСреднеквадратическое отклонение (S) – это
- 6. Слайд 6
- 7. Коэффициент вариацииКоэффициент вариации (CV) представляет собой соотношение среднеквадратического отклонения и среднего арифметического значения, выраженное в процентах.
- 8. Относительное смещениеСмещение (В) определяется близостью среднего арифметического
- 9. S, СV – статистические критерии воспроизводимости, выявляющие случайные погрешностиB – статистический критерий правильности, выявляющий систематические погрешности.
- 10. ОБЩИЕ ПРИНЦИПЫ ВнутрилабораторнОГО контролЯ качества
- 11. стадии Внутрилабораторного контроля качества :
- 12. Порядок проведения внутрилабораторного контроля качестваСтадия I: оценка
- 13. Слайд 13
- 14. Стадия II: оценка воспроизводимости и правильности результатов
- 15. Построение контрольной карты Шухарта или Леви-ДженнингсРассчитывают:среднюю арифметическую
- 16. Контрольная карта – это график сопоставления измеряемых
- 17. ПОСТРОЕНИЕ КОНТРОЛЬНОЙ КАРТЫдля хлорид - ионов
- 18. Слайд 18

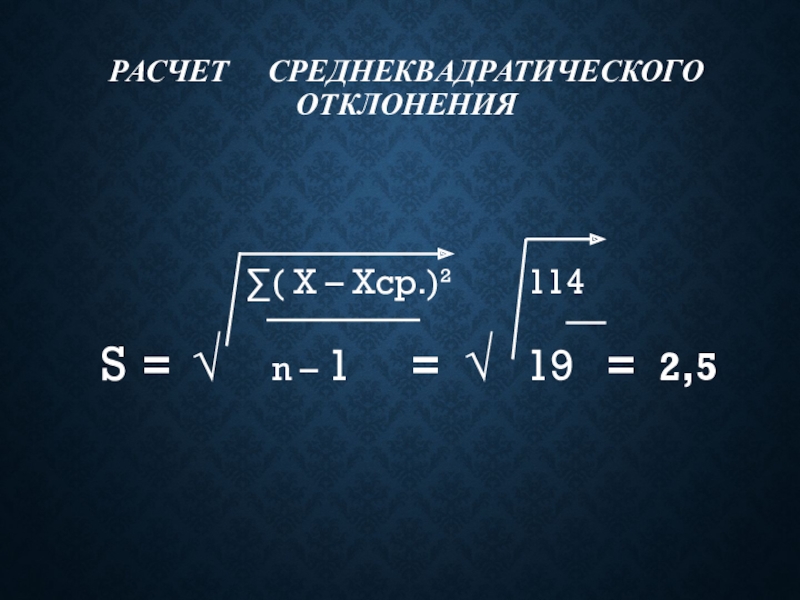

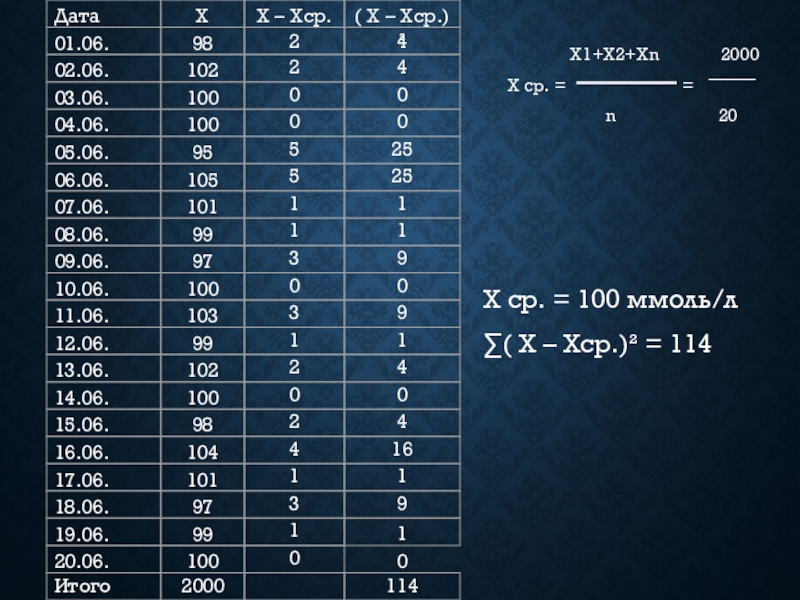

- 19. Расчет среднеквадратического отклонения
- 20. Расчет

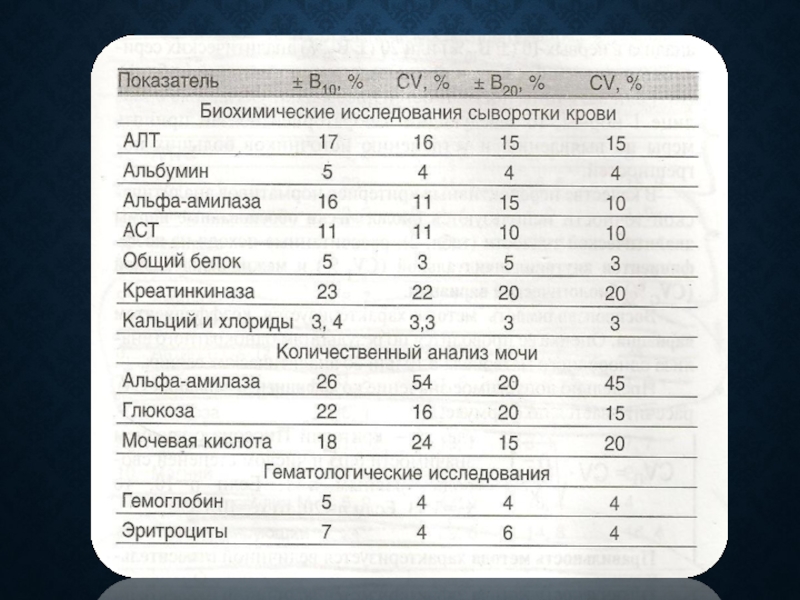

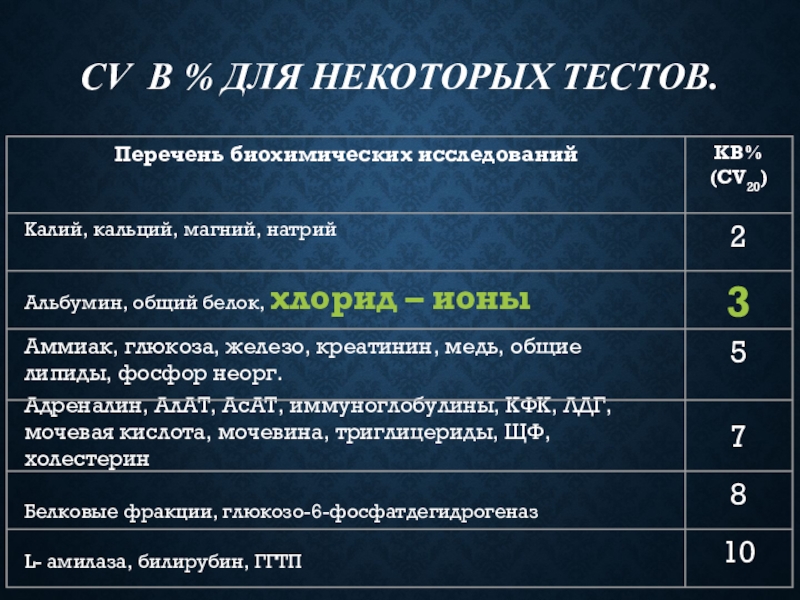

- 21. CV в % для некоторых тестов.
- 22. Установление контрольных
- 23. Контрольная карта для хлорид -
- 24. Контрольные правила Westgard12s - если одно контрольное

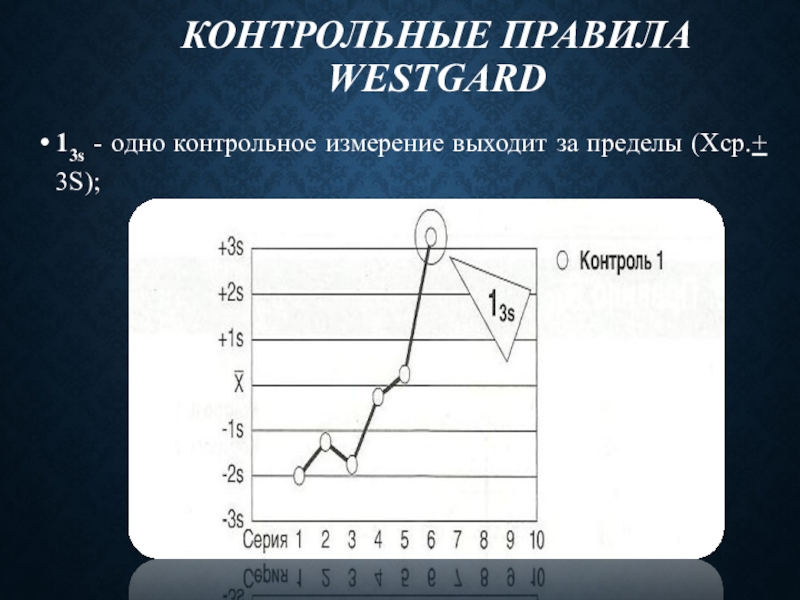

- 25. Контрольные правила Westgard13s - одно контрольное измерение выходит за пределы (Xср.+ 3S);
- 26. Контрольные правила Westgard22s - два последних контрольных
- 27. R4s - два контрольных измерения одной аналитической
- 28. 41s - четыре последних контрольных измерения превышают
- 29. 10х - десять последних контрольных измерений лежат по одну сторону от Хср.Контрольные правила Westgard
- 30. Типичные примеры, когда ситуация выходит из-под контроля
- 31. 1 2 3 4
- 32. 1 2 3 4 5 6 7
- 33. Обнаружение контрольных признаков 13s и R4s свидетельствует
ВИДЫ КОНТРОЛЯ КАЧЕСТВА:внешний осуществляется Федеральной системой внешней оценки качества (ФСВОК)внутрилабораторный осуществляется на уровне КДЛ

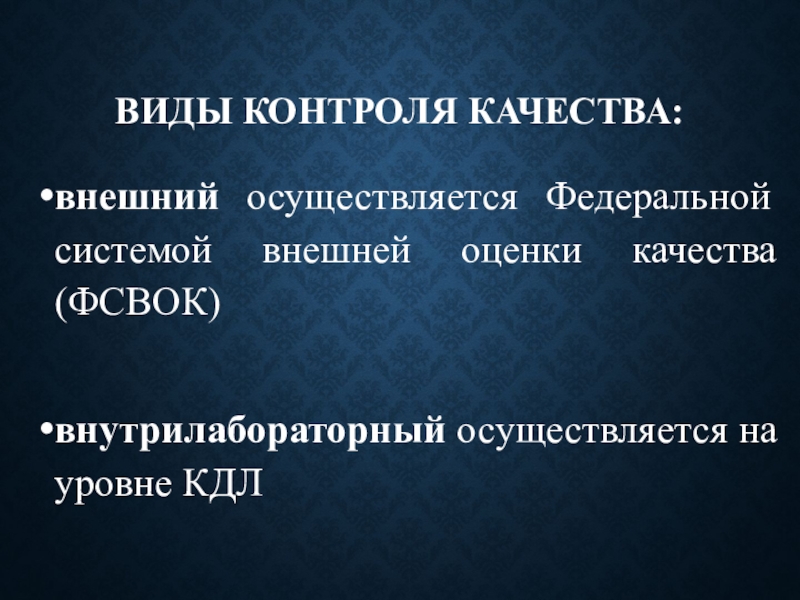

Слайд 2ВИДЫ КОНТРОЛЯ КАЧЕСТВА:
внешний осуществляется Федеральной системой внешней оценки качества (ФСВОК)
внутрилабораторный осуществляется
на уровне КДЛ

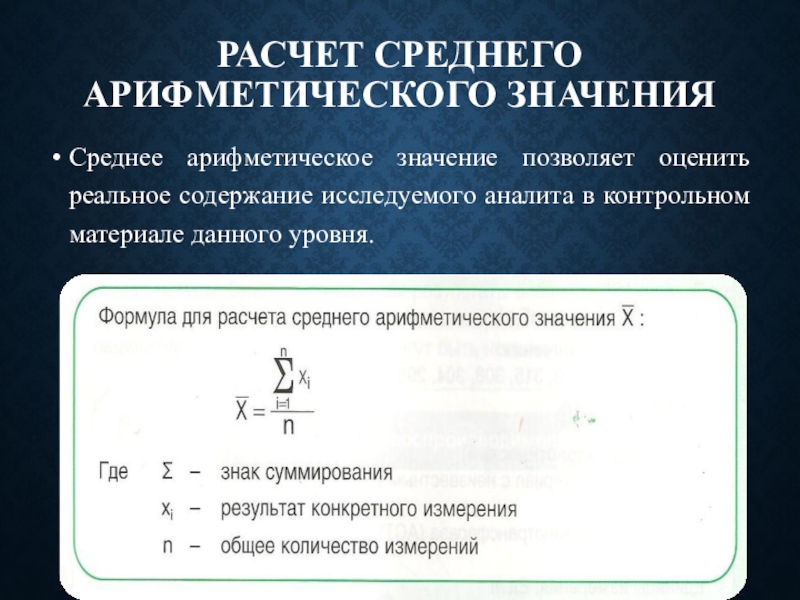

Слайд 4Расчет среднего арифметического значения
Среднее арифметическое значение позволяет оценить реальное содержание
исследуемого аналита в контрольном материале данного уровня.

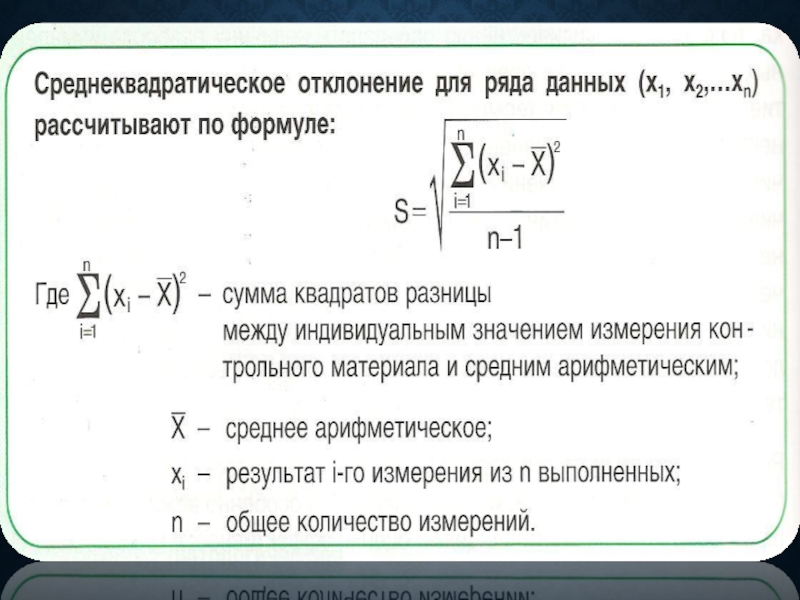

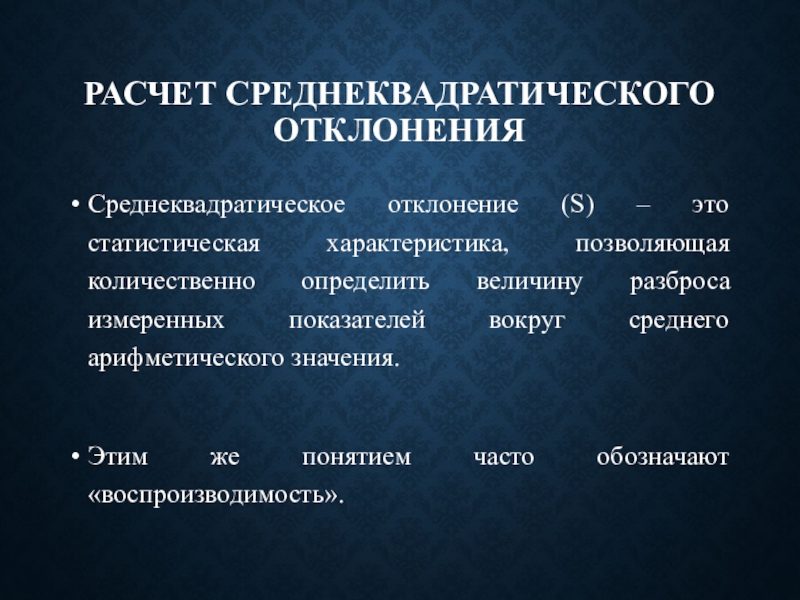

Слайд 5Расчет среднеквадратического отклонения
Среднеквадратическое отклонение (S) – это статистическая характеристика, позволяющая количественно
определить величину разброса измеренных показателей вокруг среднего арифметического значения.
Этим же понятием часто обозначают «воспроизводимость».
Этим же понятием часто обозначают «воспроизводимость».

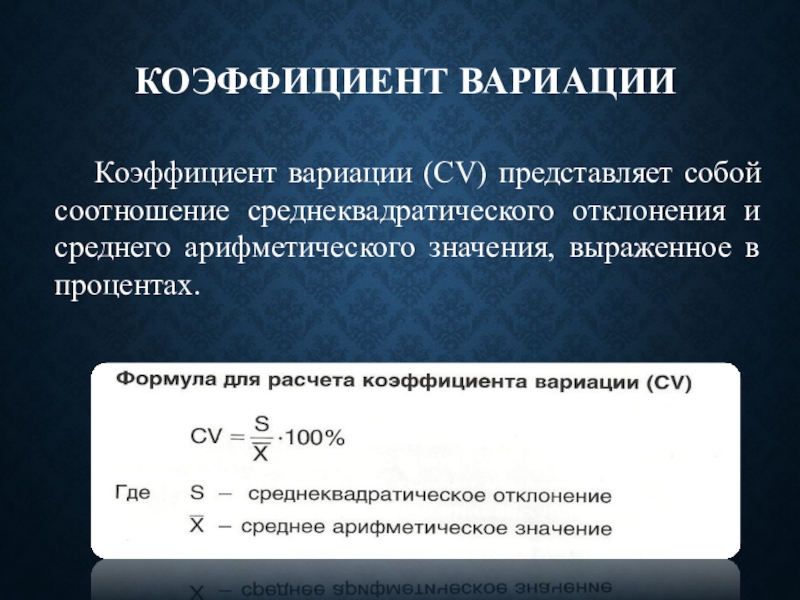

Слайд 7Коэффициент вариации
Коэффициент вариации (CV) представляет собой соотношение среднеквадратического отклонения и среднего
арифметического значения, выраженное в процентах.

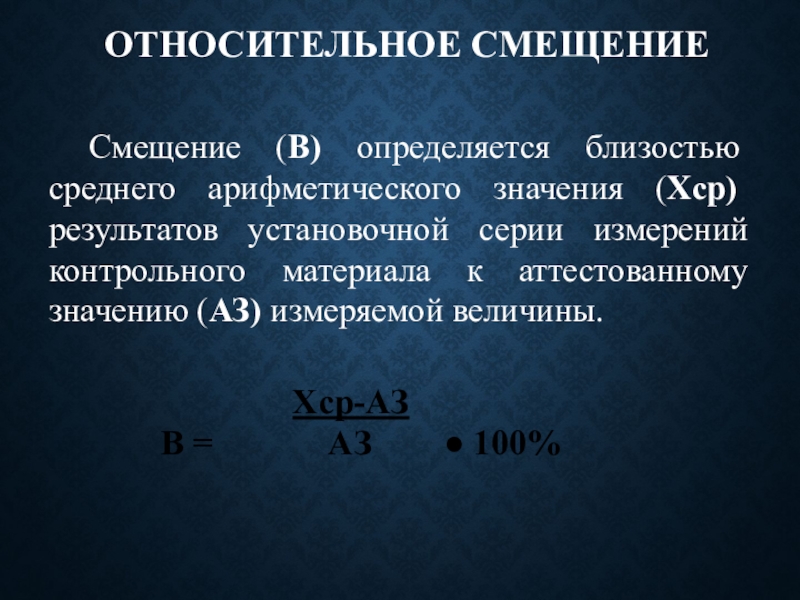

Слайд 8Относительное смещение
Смещение (В) определяется близостью среднего арифметического значения (Хср) результатов установочной
серии измерений контрольного материала к аттестованному значению (АЗ) измеряемой величины.

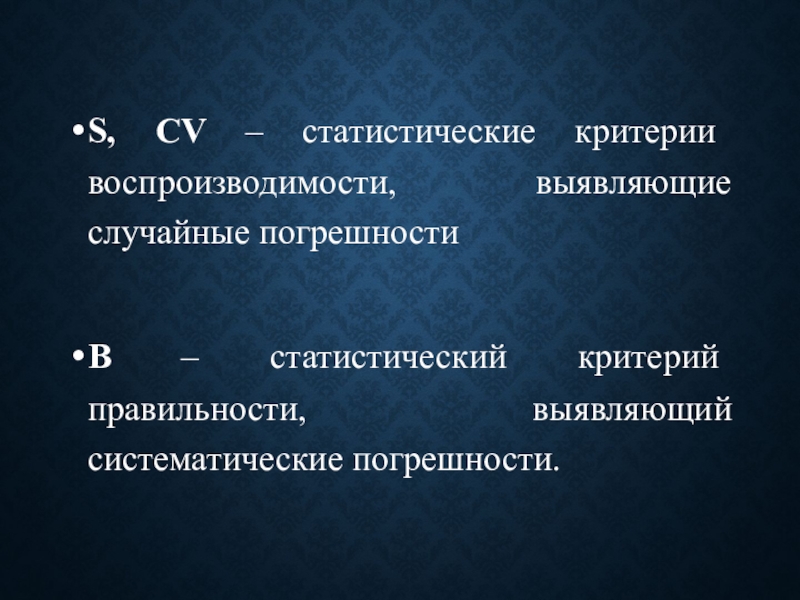

Слайд 9S, СV – статистические критерии воспроизводимости, выявляющие случайные погрешности
B – статистический
критерий правильности, выявляющий систематические погрешности.
Слайд 11
стадии Внутрилабораторного контроля качества :
оценка сходимости результатов измерения;
оценка воспроизводимости и правильности
результатов измерений, построение контрольных карт;
проведение оперативного (текущего) контроля качества результатов лабораторных исследований в каждой аналитической серии.
проведение оперативного (текущего) контроля качества результатов лабораторных исследований в каждой аналитической серии.

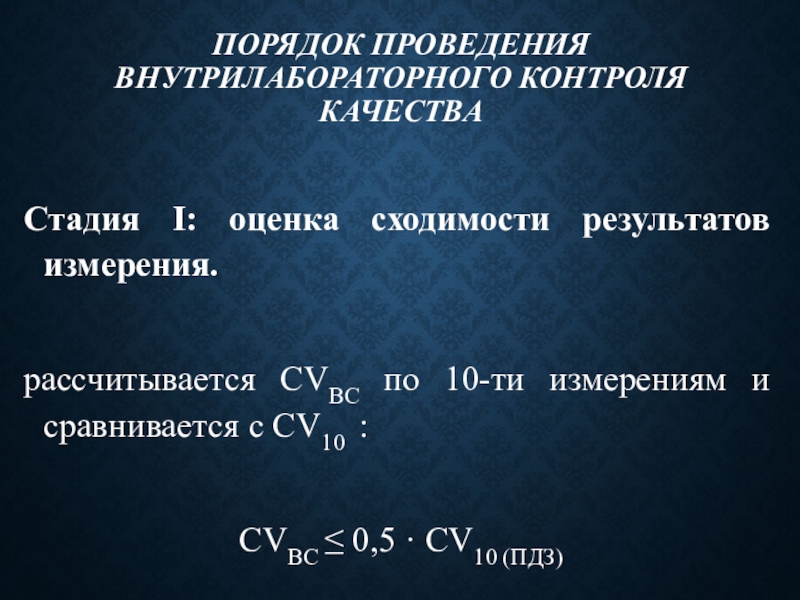

Слайд 12Порядок проведения внутрилабораторного контроля качества
Стадия I: оценка сходимости результатов измерения.
рассчитывается
СVBC по 10-ти измерениям и сравнивается с СV10 :
СVBC ≤ 0,5 · СV10 (ПДЗ)
СVBC ≤ 0,5 · СV10 (ПДЗ)

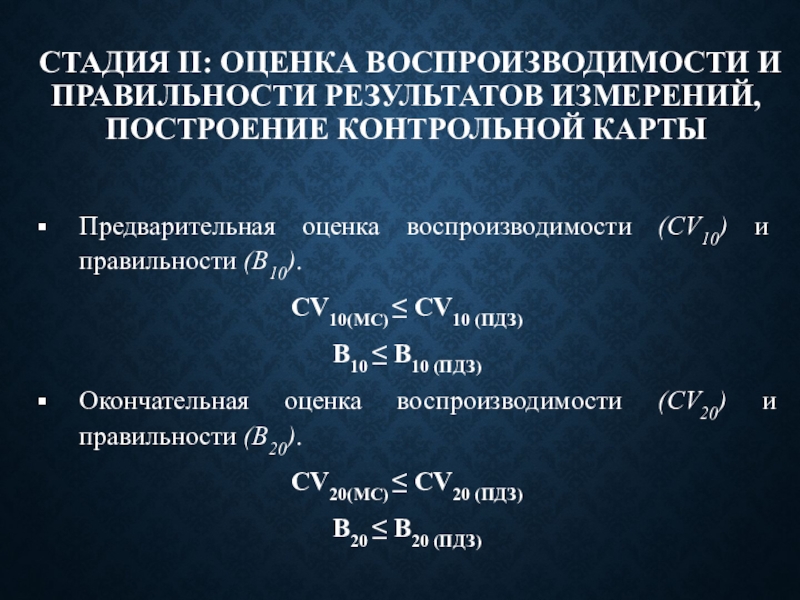

Слайд 14Стадия II: оценка воспроизводимости и правильности результатов измерений, построение контрольной карты
Предварительная
оценка воспроизводимости (СV10) и правильности (В10).
СV10(МC) ≤ СV10 (ПДЗ)
В10 ≤ В10 (ПДЗ)
Окончательная оценка воспроизводимости (СV20) и правильности (В20).
СV20(МC) ≤ СV20 (ПДЗ)
В20 ≤ В20 (ПДЗ)
СV10(МC) ≤ СV10 (ПДЗ)
В10 ≤ В10 (ПДЗ)
Окончательная оценка воспроизводимости (СV20) и правильности (В20).
СV20(МC) ≤ СV20 (ПДЗ)
В20 ≤ В20 (ПДЗ)

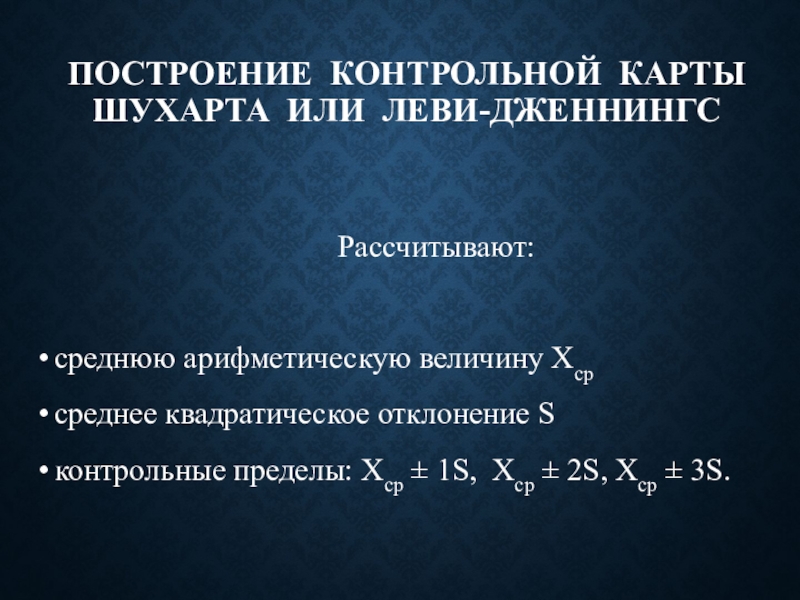

Слайд 15Построение контрольной карты Шухарта или Леви-Дженнингс
Рассчитывают:
среднюю арифметическую величину Хср
среднее квадратическое
отклонение S
контрольные пределы: Хср ± 1S, Хср ± 2S, Хср ± 3S.
контрольные пределы: Хср ± 1S, Хср ± 2S, Хср ± 3S.

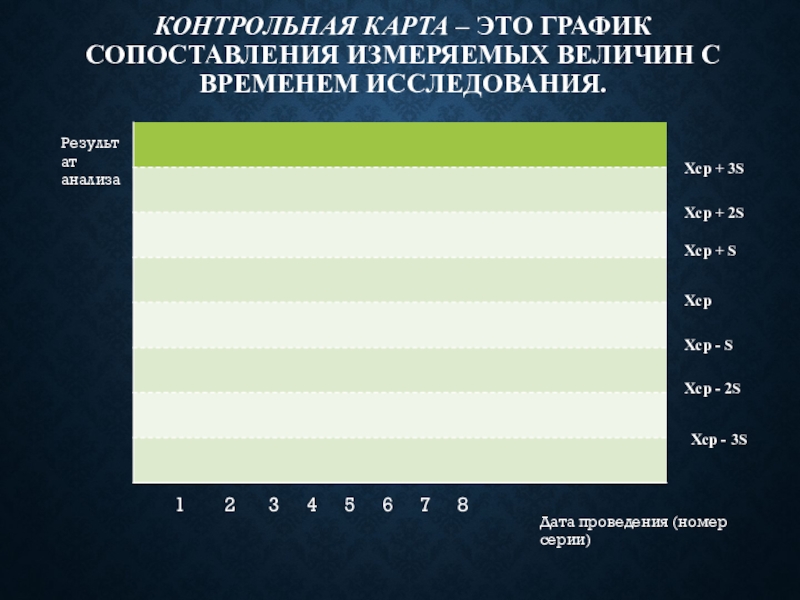

Слайд 16Контрольная карта – это график сопоставления измеряемых величин с временем исследования.
Дата
проведения (номер серии)
1
2
3
4
5
6
7
8
Результат
анализа
Хср
Хср + S
Хср + 2S
Хср + 3S
Хср - S
Хср - 2S
Хср - 3S

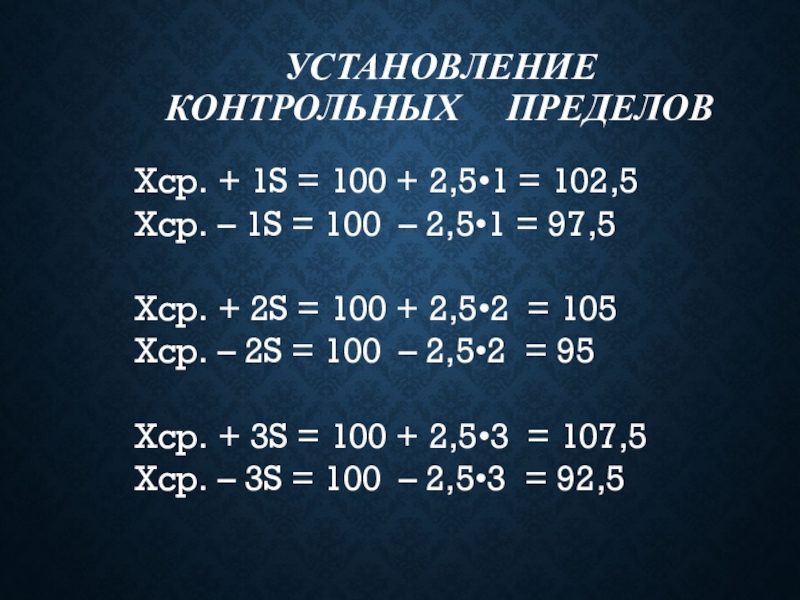

Слайд 22Установление контрольных пределов
Xср. + 1S
= 100 + 2,5•1 = 102,5 Xср. – 1S = 100 – 2,5•1 = 97,5
Xср. + 2S = 100 + 2,5•2 = 105 Xср. – 2S = 100 – 2,5•2 = 95
Xср. + 3S = 100 + 2,5•3 = 107,5 Xср. – 3S = 100 – 2,5•3 = 92,5
Xср. + 2S = 100 + 2,5•2 = 105 Xср. – 2S = 100 – 2,5•2 = 95
Xср. + 3S = 100 + 2,5•3 = 107,5 Xср. – 3S = 100 – 2,5•3 = 92,5

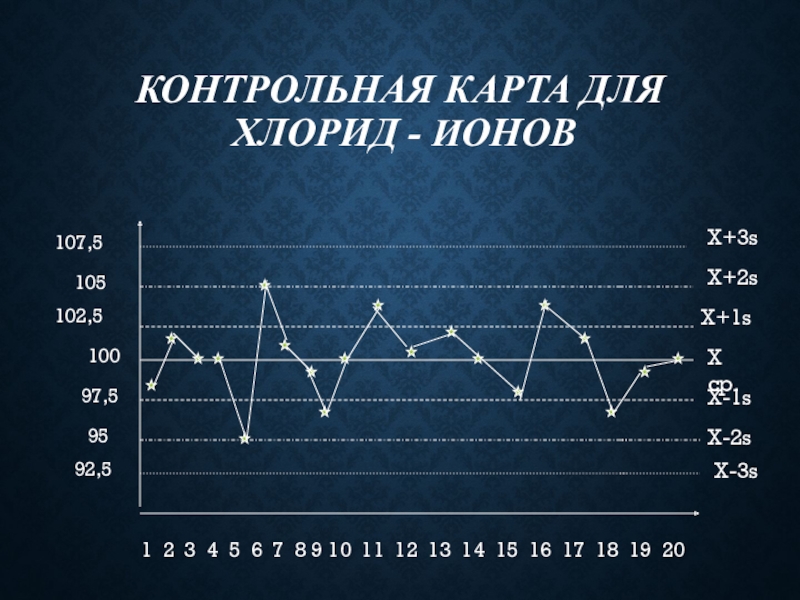

Слайд 23Контрольная карта для
хлорид - ионов
1 2 3 4 5
6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
X ср.
X+1s
X+2s
X+3s
X-2s
X-1s
X-3s
100
102,5
105
107,5
97,5
95
92,5

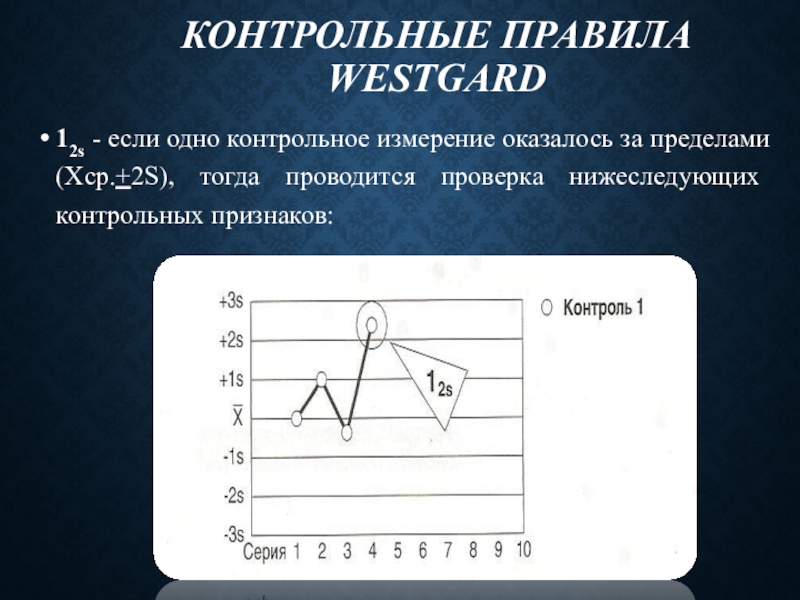

Слайд 24Контрольные правила Westgard
12s - если одно контрольное измерение оказалось за пределами
(Xср.+2S), тогда проводится проверка нижеследующих контрольных признаков:

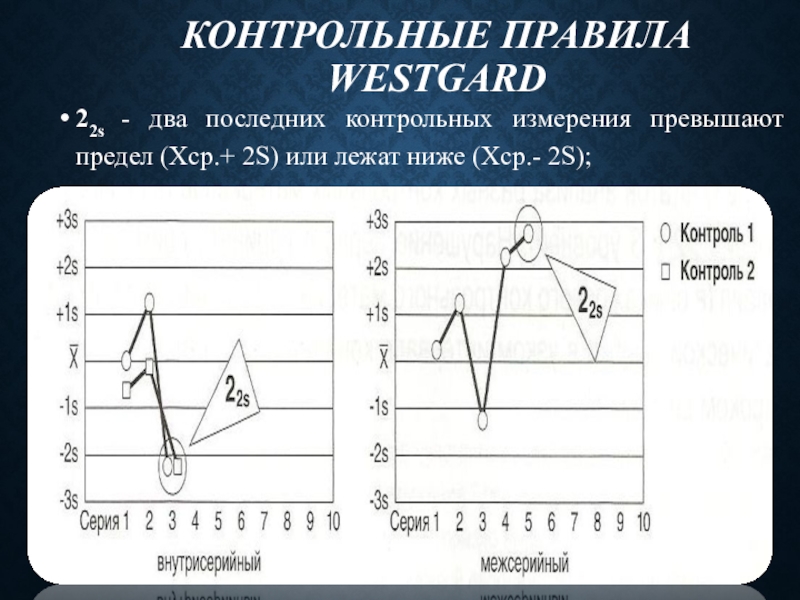

Слайд 26Контрольные правила Westgard
22s - два последних контрольных измерения превышают предел (Xср.+
2S) или лежат ниже (Xср.- 2S);

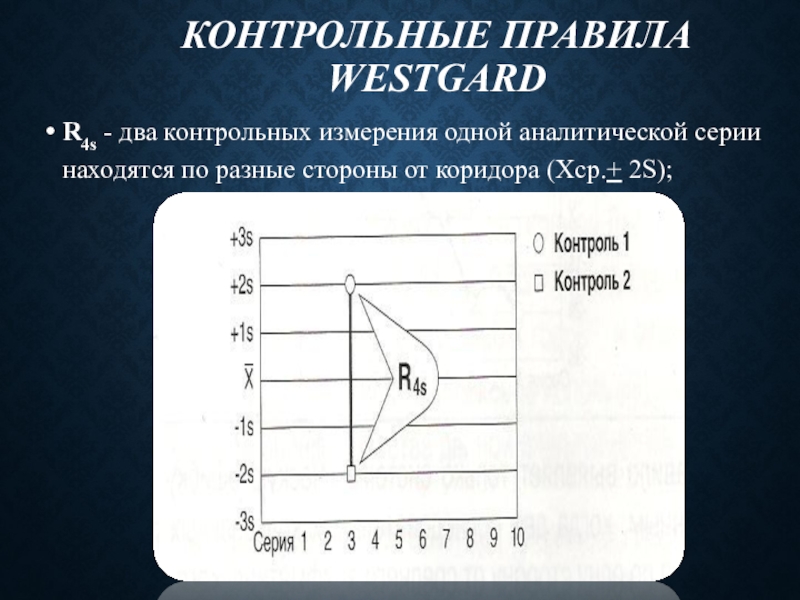

Слайд 27R4s - два контрольных измерения одной аналитической серии находятся по разные
стороны от коридора (Xср.+ 2S);
Контрольные правила Westgard

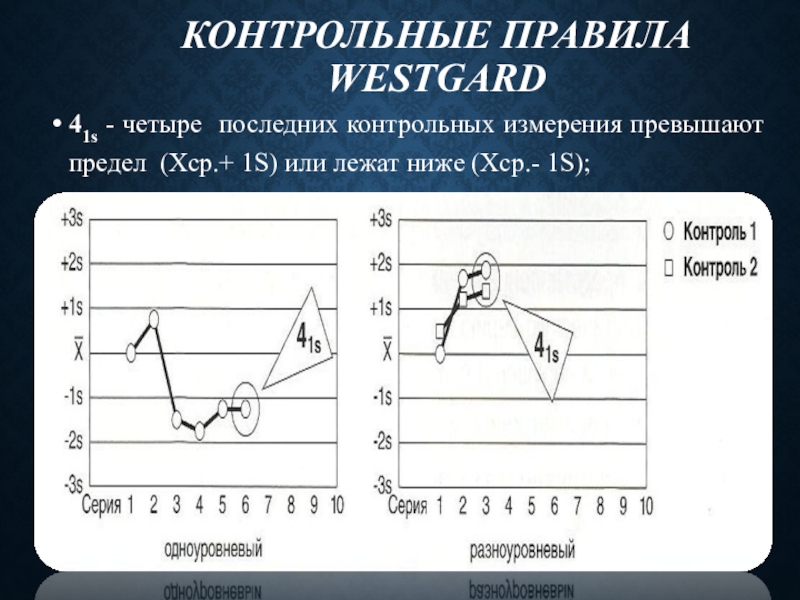

Слайд 28
41s - четыре последних контрольных измерения превышают предел (Xср.+ 1S) или
лежат ниже (Xср.- 1S);
Контрольные правила Westgard

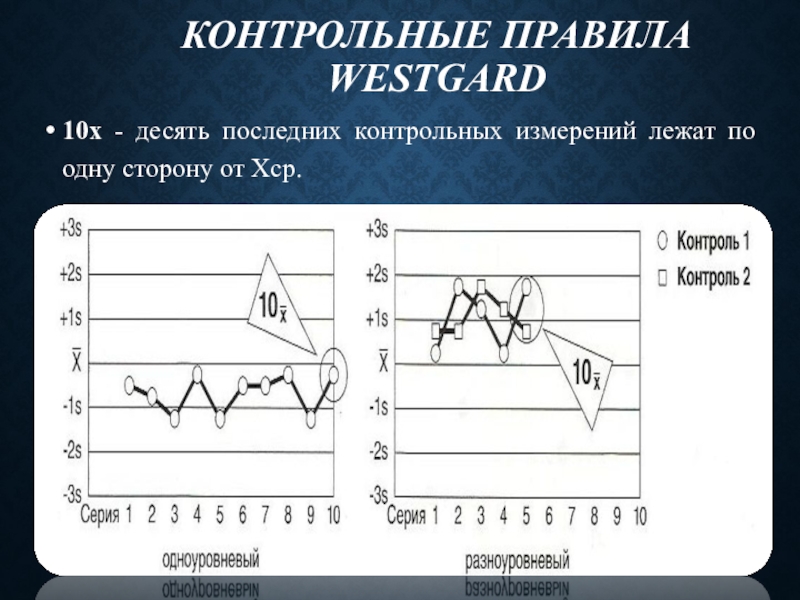

Слайд 29
10х - десять последних контрольных измерений лежат по одну сторону от
Хср.
Контрольные правила Westgard

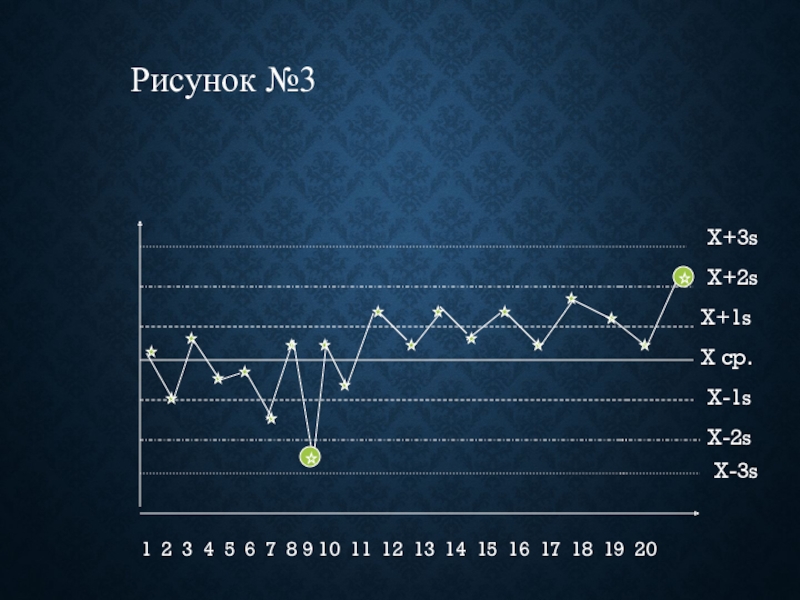

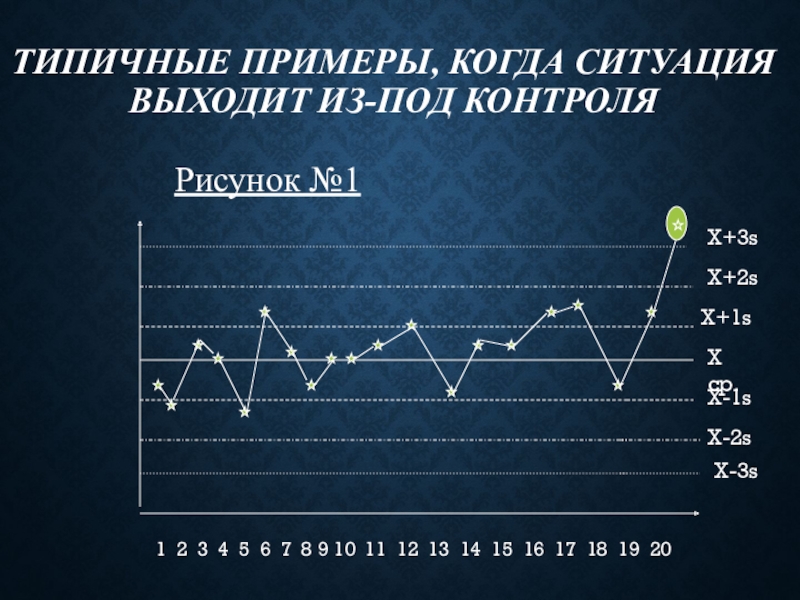

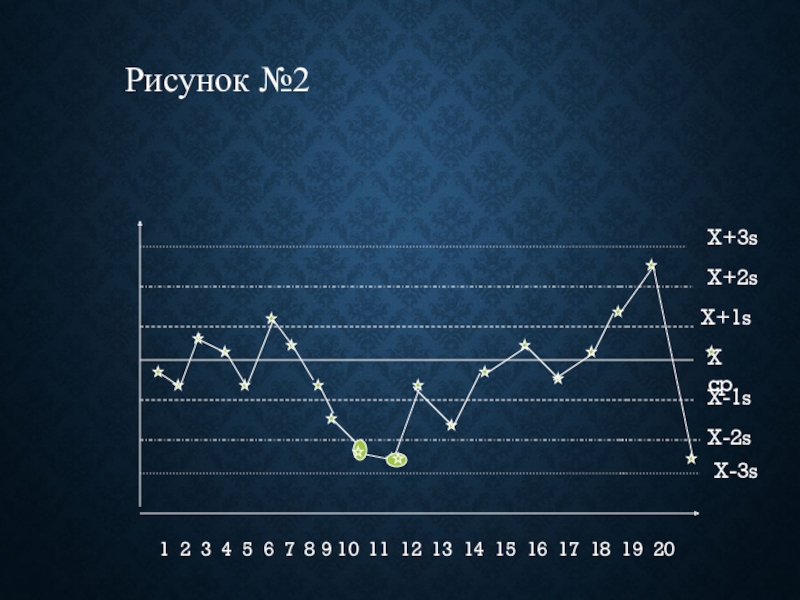

Слайд 30Типичные примеры, когда ситуация выходит из-под контроля
1 2 3
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
X ср.
X+1s
X+2s
X+3s
X-2s
X-1s
X-3s
Рисунок №1

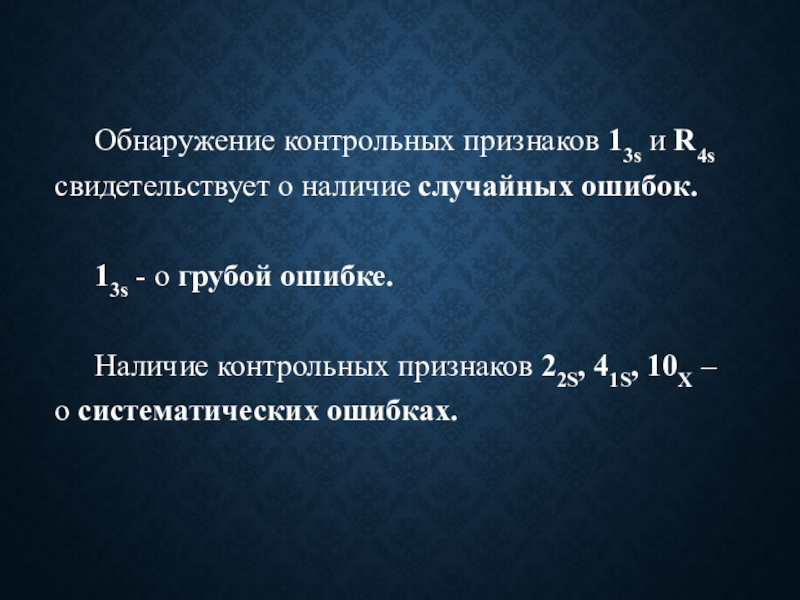

Слайд 33Обнаружение контрольных признаков 13s и R4s свидетельствует о наличие случайных ошибок.
13s
- о грубой ошибке.
Наличие контрольных признаков 22S, 41S, 10X – о систематических ошибках.
Наличие контрольных признаков 22S, 41S, 10X – о систематических ошибках.
