Презентация, доклад Влияние параметров режимов сварки на качество сварного шва
Содержание
- 1. Презентация: Влияние параметров режимов сварки на качество сварного шва
- 2. Макет моста через Керченский пролив

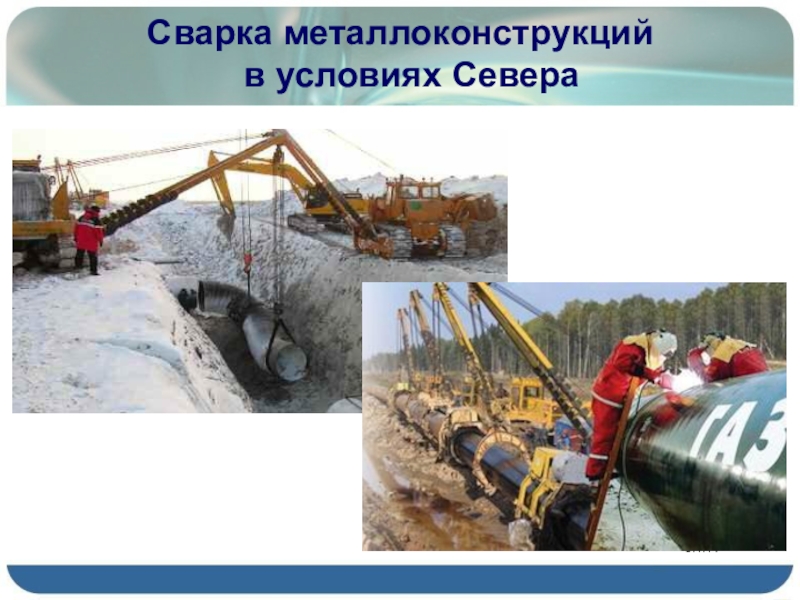

- 3. 9.1.14Сварка металлоконструкций в условиях Севера
- 4. Исследование зависимости качества сварного шва от характеристик тока, диаметра электрода и скорости сваркиЦель:
- 5. Задачи:• изучить научную и специальную литературу по теме
- 6. качество сварного шваПредмет исследования –параметры режимов ручной дуговой сваркиОбъект исследования –
- 7. Методы исследования:Теоретические : анализ, обобщение, сравнение, метод
- 8. Н.Н. Бернадос (1842-1905) Изобретатель электрической
- 9. Ученые-исследователи в области сварочных технологий Е.О.
- 10. род тока;сила сварочного тока;диаметр электрода;скорость сварки. Параметры режимов ручной дуговой сварки:
- 11. Род и сила токаДля дуговой сварки используют

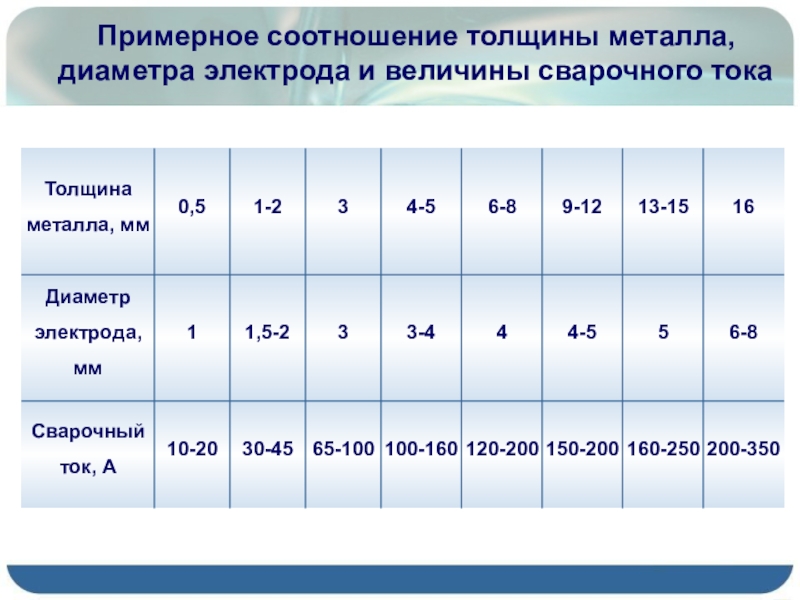

- 12. Примерное соотношение толщины металла, диаметра электрода и величины сварочного тока

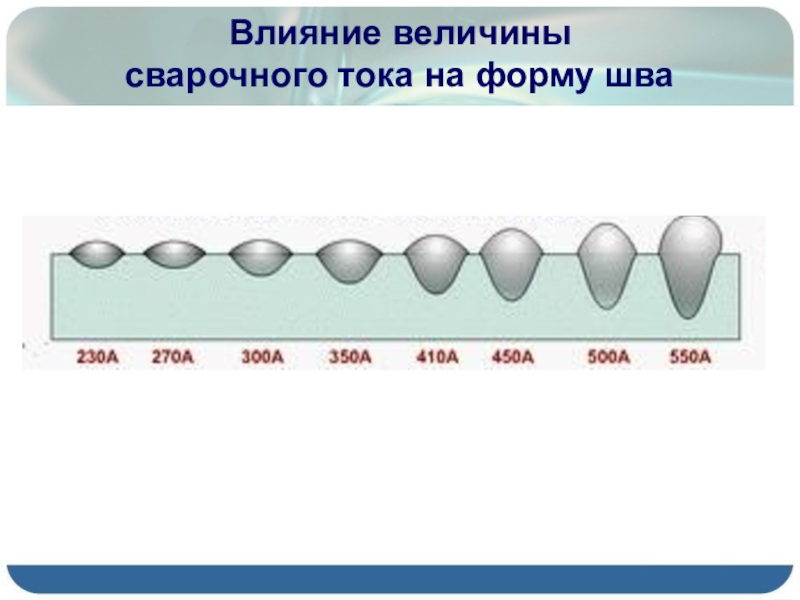

- 13. Влияние величины сварочного тока на форму шва

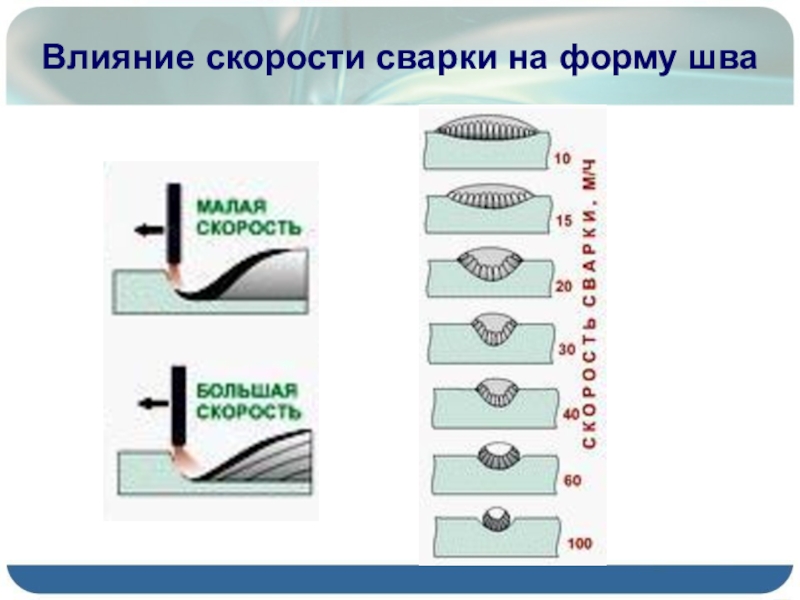

- 14. Влияние скорости сварки на форму шва

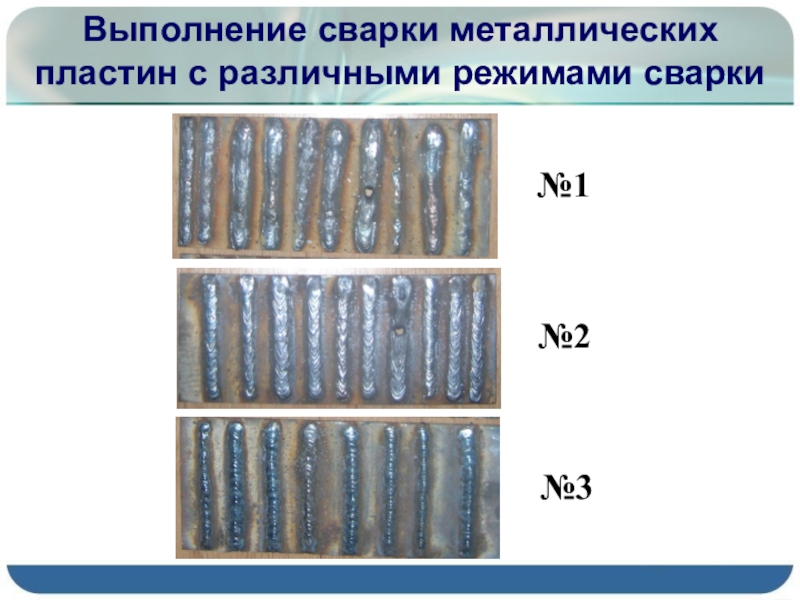

- 15. №1№2№3Выполнение сварки металлических пластин с различными режимами сварки
- 16. брезентовый костюм; брезентовые рукавицы; головной убор;
- 17. сварочный пост для ручной дуговой сварки на
- 18. зубило; металлическая щетка;плоскогубцы;защитные очки. 1.6 Подготовка инструментов и приспособлений:
- 19. • пластины размером 120х300х5мм из марки стали
- 20. зачистка пластин от заусенцев и грязи при помощи металлической щетки. 2 Выполнение слесарных работ:
- 21. Вывод: лучшее качество сварного шва достигается
- 22. Вывод: лучшее качество сварного шва достигается
- 23. Вывод: лучшее качество сварного шва достигается
- 24. Вывод: лучшее качество сварного шва достигается
- 25. 4.1 Удаление шлака с помощью зубила4.2 Зачистка

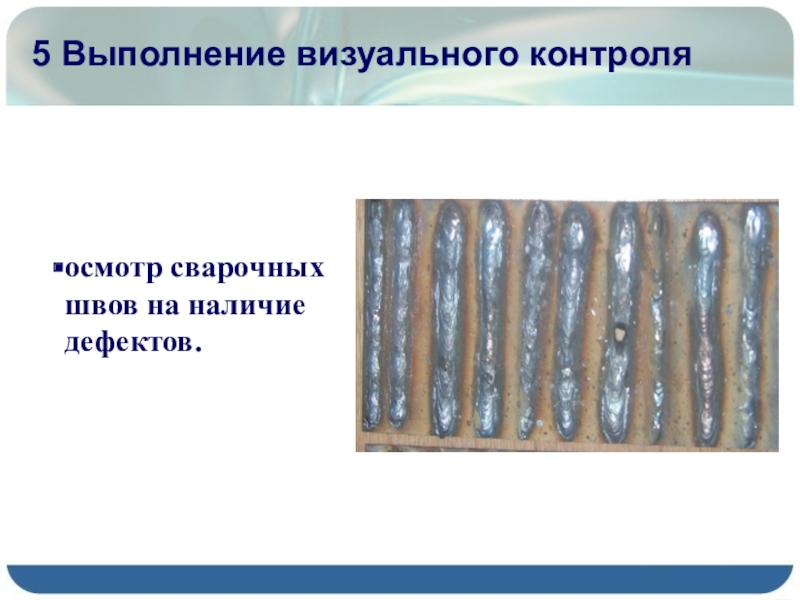

- 26. осмотр сварочных швов на наличие дефектов.5 Выполнение визуального контроля
- 27. Отключить оборудование.Убрать все приспособления и инструменты в
- 28. Оптимальное качество шва достигается при I=120А, d=4 мм, скорости сварки 5 мм/секВывод по опыту №1
- 29. Вывод по опыту №2:Оптимальное качество шва достигается
- 30. Вывод по опыту №3:Оптимальное качество шва достигается
- 31. Качество сварного шва зависит от рода
- 32. Спасибо за внимание!

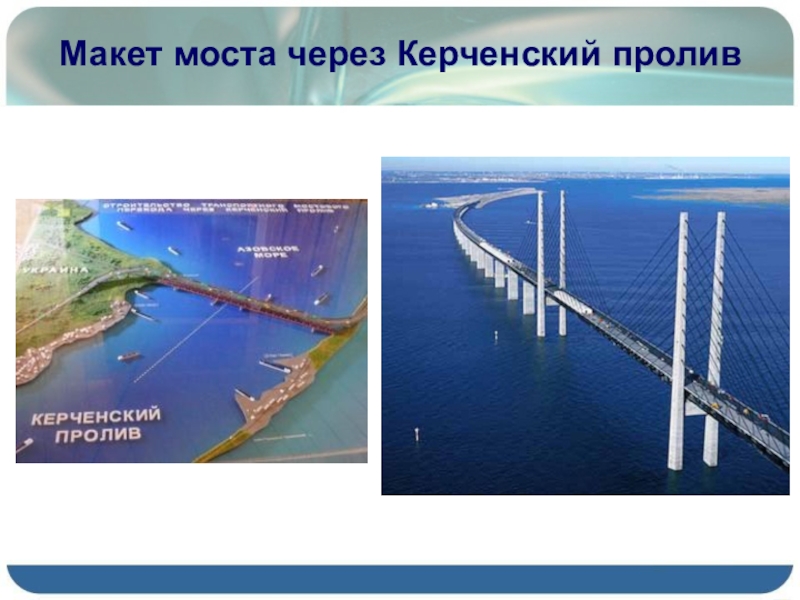

Макет моста через Керченский пролив
Слайд 1Влияние параметров
режимов сварки на качество сварного шва
государственное бюджетное образовательное учреждение
профессиональная
образовательная организация
«Магнитогорский технологический колледж имени В.П. Омельченко»
«Магнитогорский технологический колледж имени В.П. Омельченко»
Слайд 4Исследование зависимости качества сварного шва от характеристик тока, диаметра электрода и
скорости сварки
Цель:

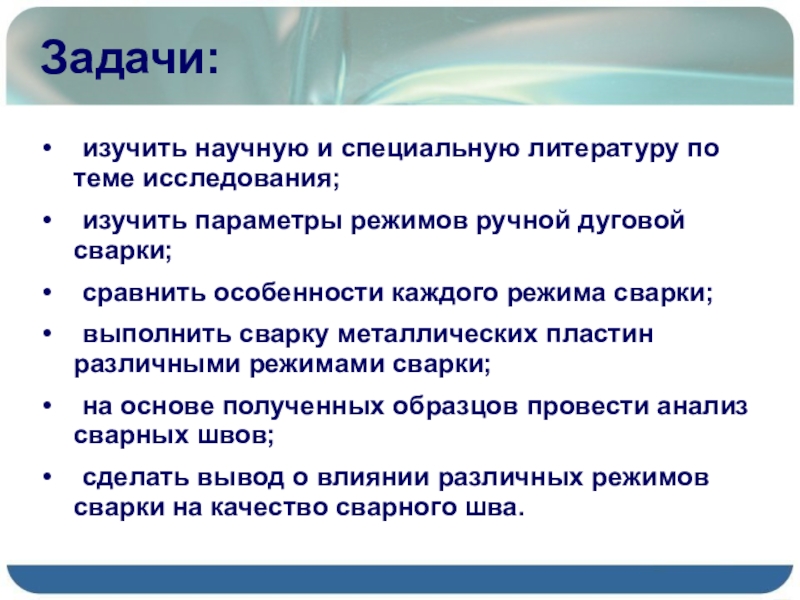

Слайд 5Задачи:
• изучить научную и специальную литературу по теме исследования;
• изучить параметры режимов ручной
дуговой сварки;
• сравнить особенности каждого режима сварки;
• выполнить сварку металлических пластин различными режимами сварки;
• на основе полученных образцов провести анализ сварных швов;
• сделать вывод о влиянии различных режимов сварки на качество сварного шва.
• сравнить особенности каждого режима сварки;
• выполнить сварку металлических пластин различными режимами сварки;
• на основе полученных образцов провести анализ сварных швов;
• сделать вывод о влиянии различных режимов сварки на качество сварного шва.
Слайд 6качество сварного шва
Предмет исследования –
параметры режимов ручной дуговой сварки
Объект исследования –
Слайд 7Методы исследования:
Теоретические : анализ, обобщение, сравнение, метод сходства и различия, прогнозирование.
Эмпирические
: наблюдение, опытно-экспериментальная работа, изучение и обобщение практического опыта.
Слайд 8
Н.Н. Бернадос
(1842-1905)
Изобретатель электрической дуговой сварки
В.В. Петров
(1751-1834)
Физик-экспериментатор, открывший явление
электрической дуги
Ученые-исследователи
в области сварочных технологий
Слайд 9Ученые-исследователи
в области сварочных технологий
Е.О. Патон
(1879-1953)
Ученый-механик и инженер, работавший
в области сварки
К.К. Хренов
(1894-1984)
Создатель технологии электродуговой сварки и резки под водой
Н.Н. Рыкалин
(1903-1985)
Ученый в области сварки металлов и металлургии
Слайд 10род тока;
сила сварочного тока;
диаметр электрода;
скорость сварки.
Параметры
режимов ручной дуговой сварки:
Слайд 11
Род и сила тока
Для дуговой сварки используют как переменный (≈), так
и постоянный (=) сварочный ток
Сила сварочного тока (I) – определяет качество сварочного шва и производительность сварки в целом
Слайд 16 брезентовый костюм;
брезентовые рукавицы;
головной убор;
ботинки;
сварочный щиток;
защитные
очки
1.1 Подготовка необходимых средств защиты в соответствие с требованиями охраны труда:
1.2 Выбор способа сварки.
1.3 Выбор марки и толщины металла.
1.4 Определение марки электродов.
1 Выполнение подготовительных работ

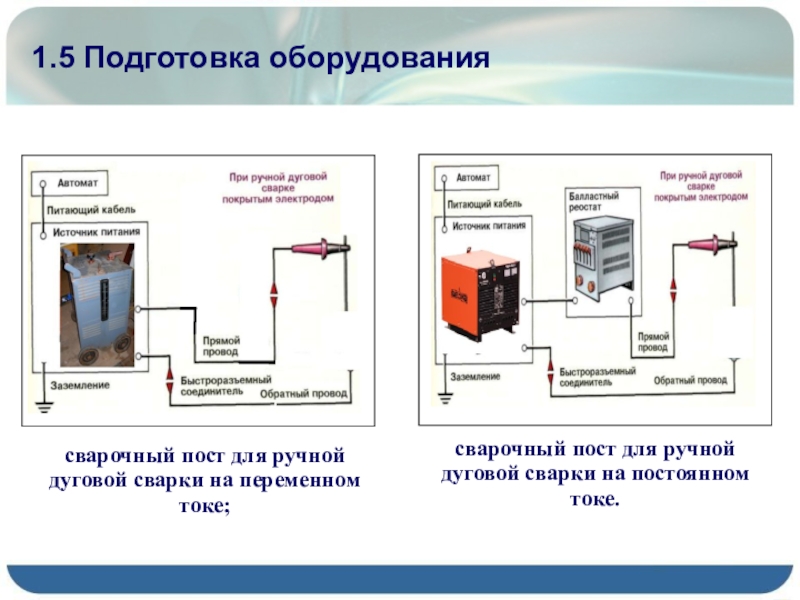

Слайд 17сварочный пост для ручной дуговой сварки на переменном токе;
сварочный пост для
ручной дуговой сварки на постоянном токе.
1.5 Подготовка оборудования

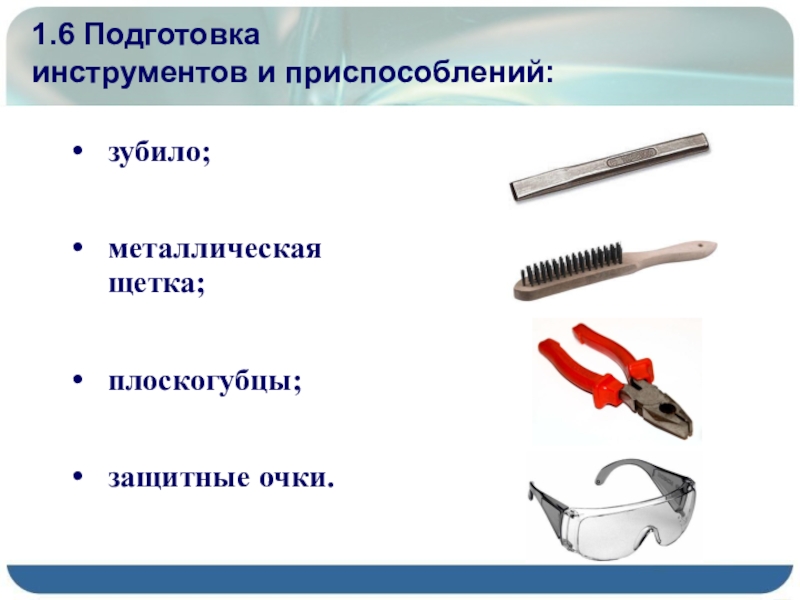

Слайд 18зубило;
металлическая щетка;
плоскогубцы;
защитные очки.
1.6 Подготовка
инструментов и приспособлений:

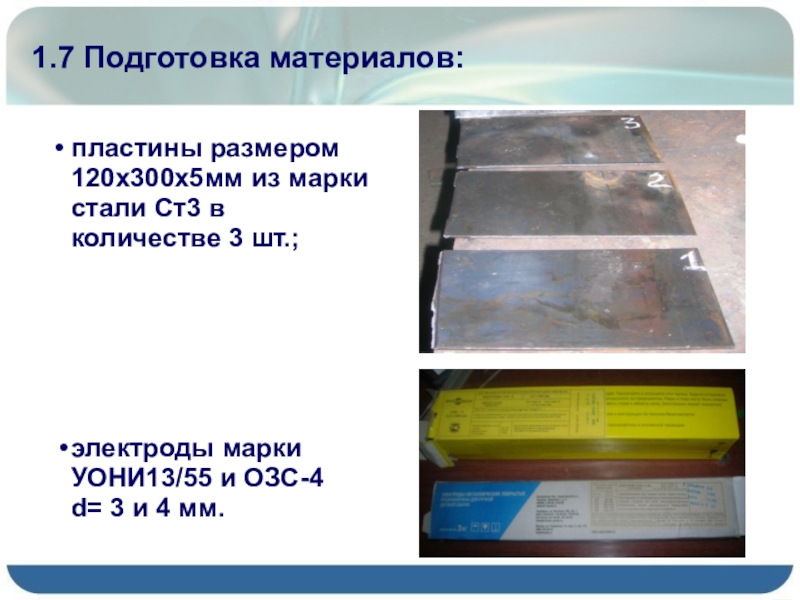

Слайд 19• пластины размером 120х300х5мм из марки стали Ст3 в количестве 3
шт.;
электроды марки УОНИ13/55 и ОЗС-4 d= 3 и 4 мм.
электроды марки УОНИ13/55 и ОЗС-4 d= 3 и 4 мм.
1.7 Подготовка материалов:

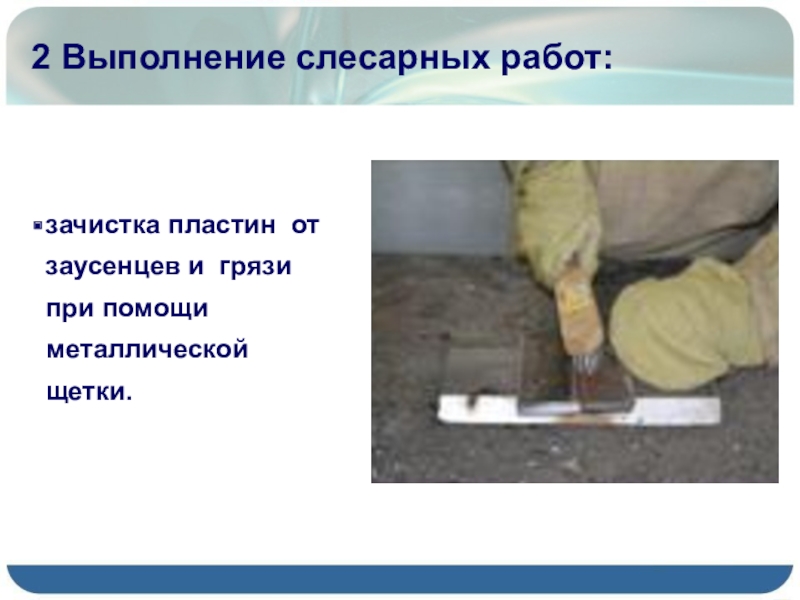

Слайд 20зачистка пластин от заусенцев и грязи при помощи металлической щетки.
2
Выполнение слесарных работ:

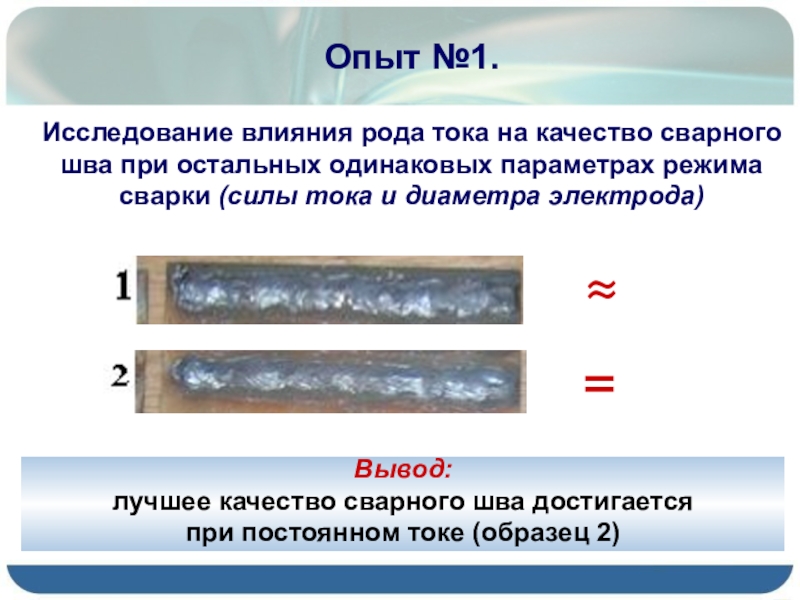

Слайд 21Вывод:
лучшее качество сварного шва достигается
при постоянном токе (образец 2)
≈
=
Опыт
№1.
Исследование влияния рода тока на качество сварного шва при остальных одинаковых параметрах режима сварки (силы тока и диаметра электрода)

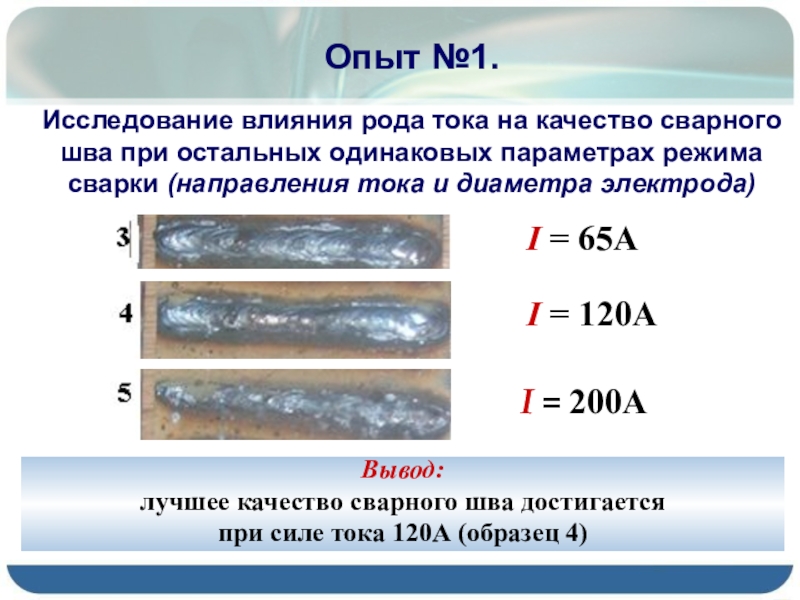

Слайд 22Вывод: лучшее качество сварного шва достигается при силе тока 120А (образец
4)
I = 65А
I = 120А
I = 200А
Опыт №1.
Исследование влияния рода тока на качество сварного шва при остальных одинаковых параметрах режима сварки (направления тока и диаметра электрода)

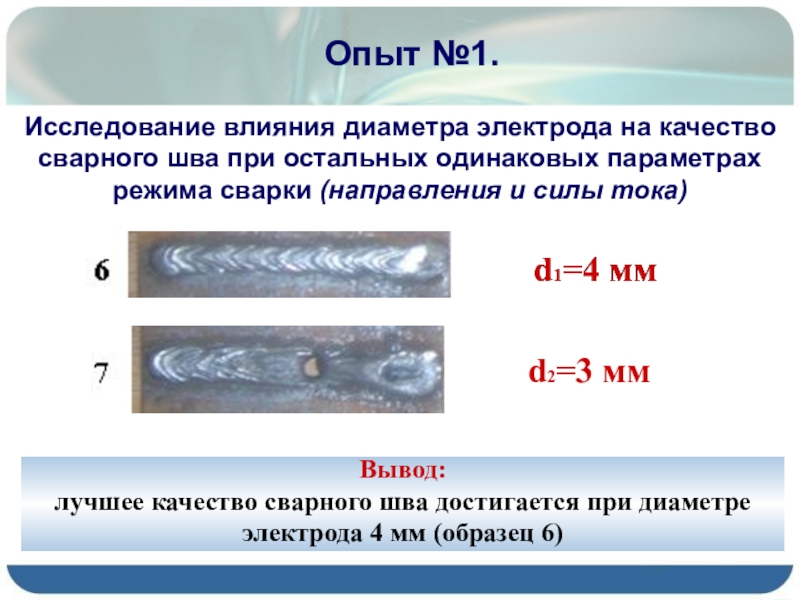

Слайд 23Вывод: лучшее качество сварного шва достигается при диаметре электрода 4 мм
(образец 6)
d2=3 мм
d1=4 мм
d1=4 мм
Опыт №1.
Исследование влияния диаметра электрода на качество сварного шва при остальных одинаковых параметрах режима сварки (направления и силы тока)

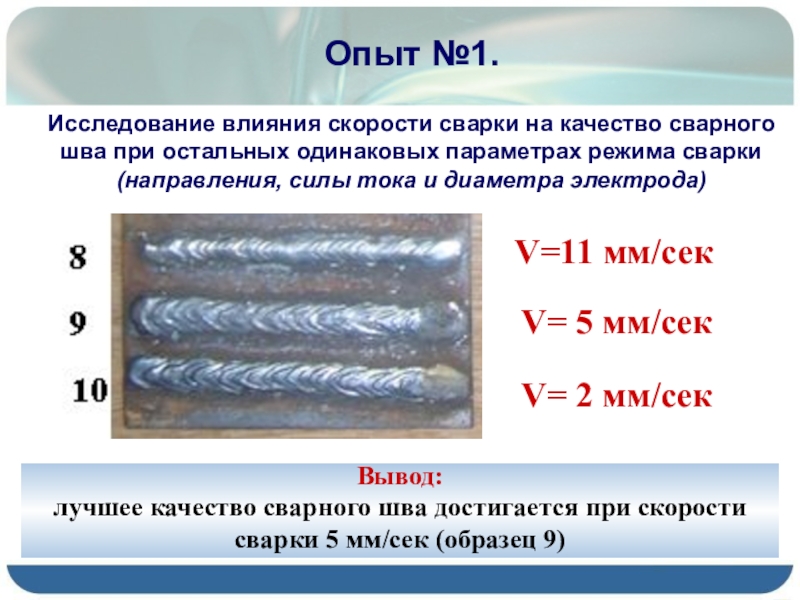

Слайд 24Вывод: лучшее качество сварного шва достигается при скорости сварки 5 мм/сек
(образец 9)
V=11 мм/сек
V= 5 мм/сек
V= 2 мм/сек
Опыт №1.
Исследование влияния скорости сварки на качество сварного шва при остальных одинаковых параметрах режима сварки (направления, силы тока и диаметра электрода)
Слайд 254.1 Удаление шлака с помощью зубила
4.2 Зачистка шва металлической щеткой
ВНИМАНИЕ!
Перед тем,
как отбить шлак, необходимо обязательно надеть очки.
4 Выполнение слесарных работ

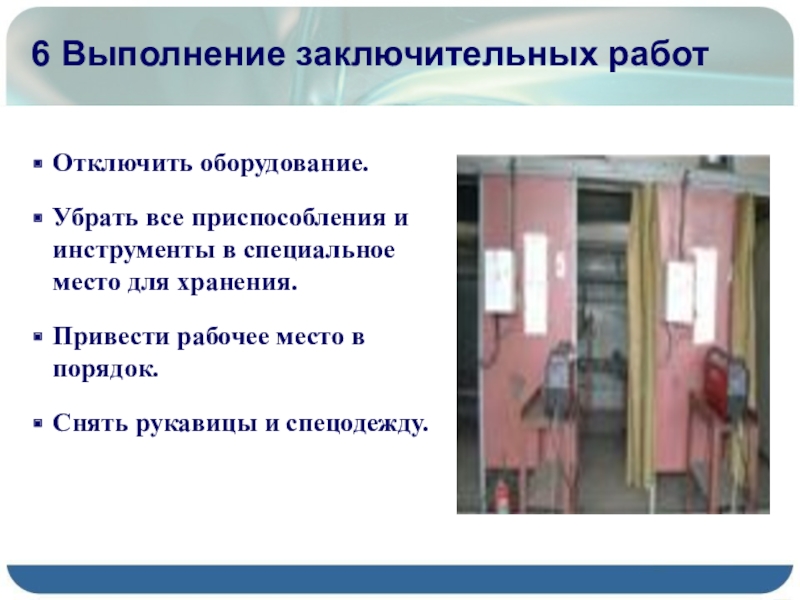

Слайд 27Отключить оборудование.
Убрать все приспособления и инструменты в специальное место для хранения.
Привести
рабочее место в порядок.
Снять рукавицы и спецодежду.
Снять рукавицы и спецодежду.
6 Выполнение заключительных работ

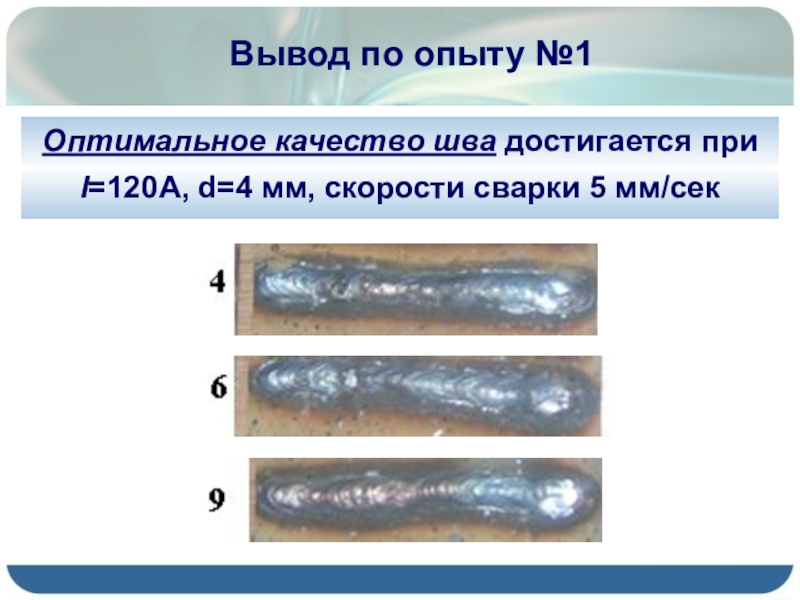

Слайд 28Оптимальное качество шва достигается при I=120А, d=4 мм, скорости сварки 5
мм/сек
Вывод по опыту №1

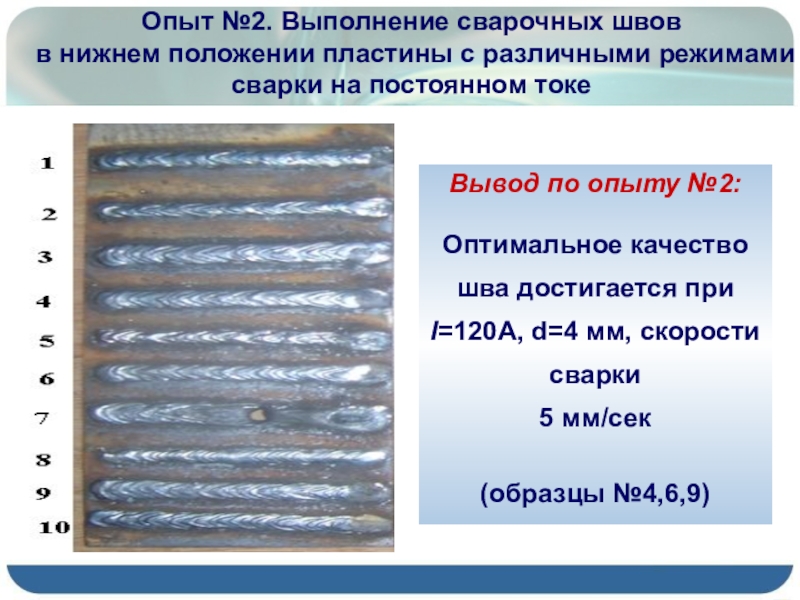

Слайд 29Вывод по опыту №2:
Оптимальное качество шва достигается при I=120А, d=4 мм,
скорости сварки
5 мм/сек
(образцы №4,6,9)
(образцы №4,6,9)
Опыт №2. Выполнение сварочных швов
в нижнем положении пластины с различными режимами сварки на постоянном токе

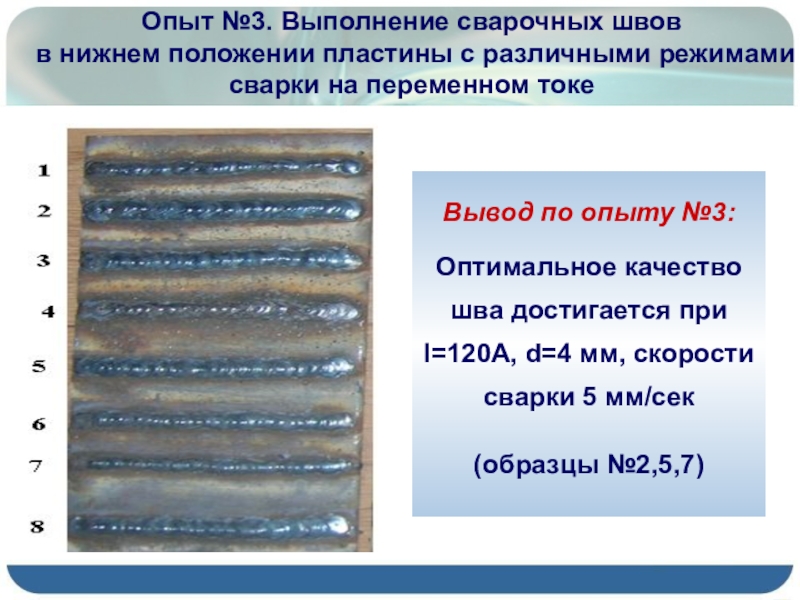

Слайд 30Вывод по опыту №3:
Оптимальное качество шва достигается при I=120А, d=4 мм,
скорости сварки 5 мм/сек
(образцы №2,5,7)
(образцы №2,5,7)
Опыт №3. Выполнение сварочных швов
в нижнем положении пластины с различными режимами сварки на переменном токе

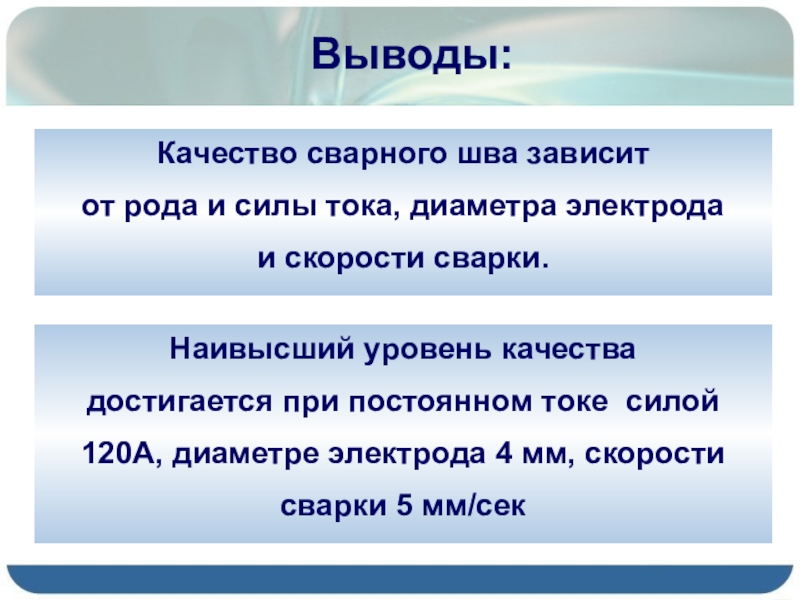

Слайд 31
Качество сварного шва зависит
от рода и силы тока, диаметра электрода
и скорости сварки.
Выводы:
Наивысший уровень качества
достигается при постоянном токе силой 120А, диаметре электрода 4 мм, скорости сварки 5 мм/сек
