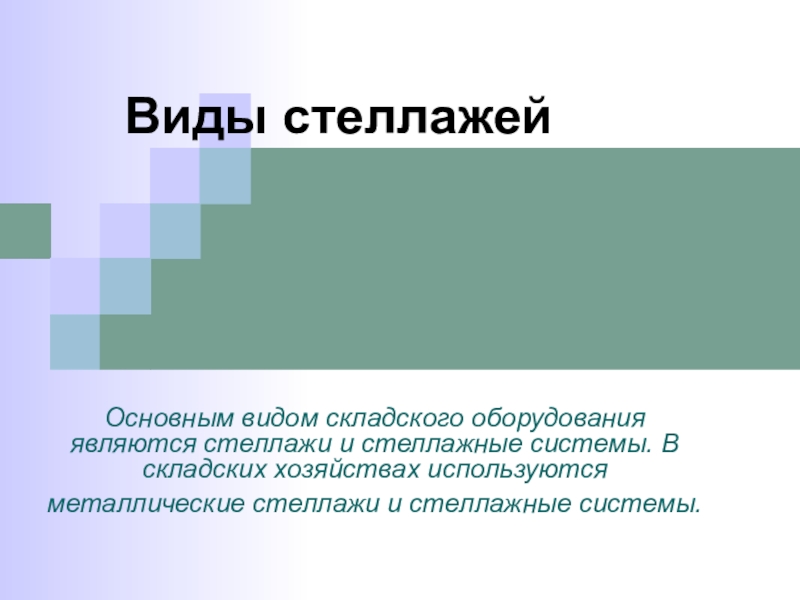

Презентация, доклад Виды стеллажей для склада

хозяйствах используются металлические стеллажи и стеллажные системы.

Виды стеллажей

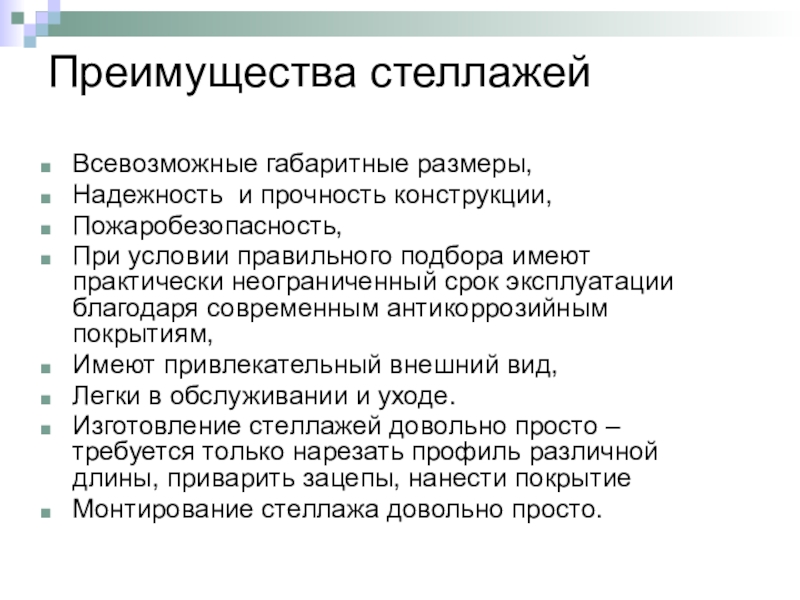

правильного подбора имеют практически неограниченный срок эксплуатации благодаря современным антикоррозийным покрытиям,
Имеют привлекательный внешний вид,
Легки в обслуживании и уходе.
Изготовление стеллажей довольно просто – требуется только нарезать профиль различной длины, приварить зацепы, нанести покрытие
Монтирование стеллажа довольно просто.

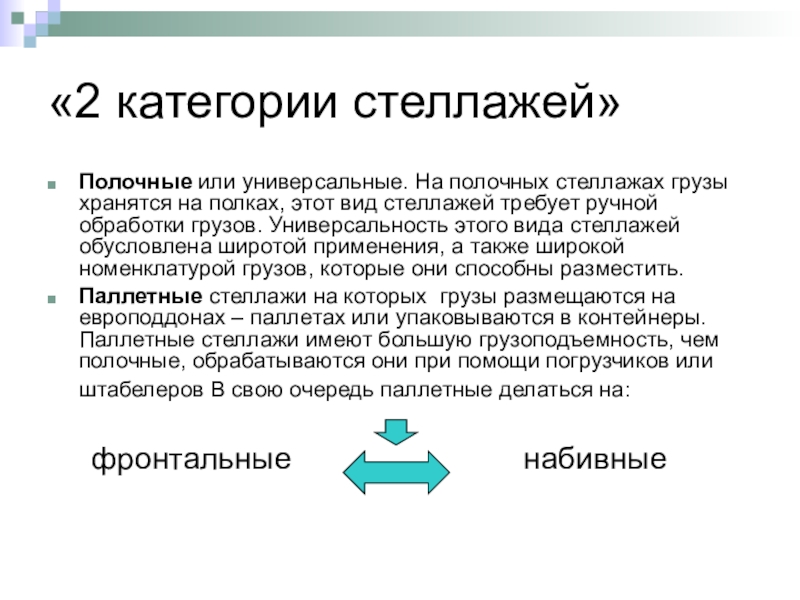

полках, этот вид стеллажей требует ручной обработки грузов. Универсальность этого вида стеллажей обусловлена широтой применения, а также широкой номенклатурой грузов, которые они способны разместить.
Паллетные стеллажи на которых грузы размещаются на европоддонах – паллетах или упаковываются в контейнеры. Паллетные стеллажи имеют большую грузоподъемность, чем полочные, обрабатываются они при помощи погрузчиков или штабелеров В свою очередь паллетные делаться на:

фронтальные набивные

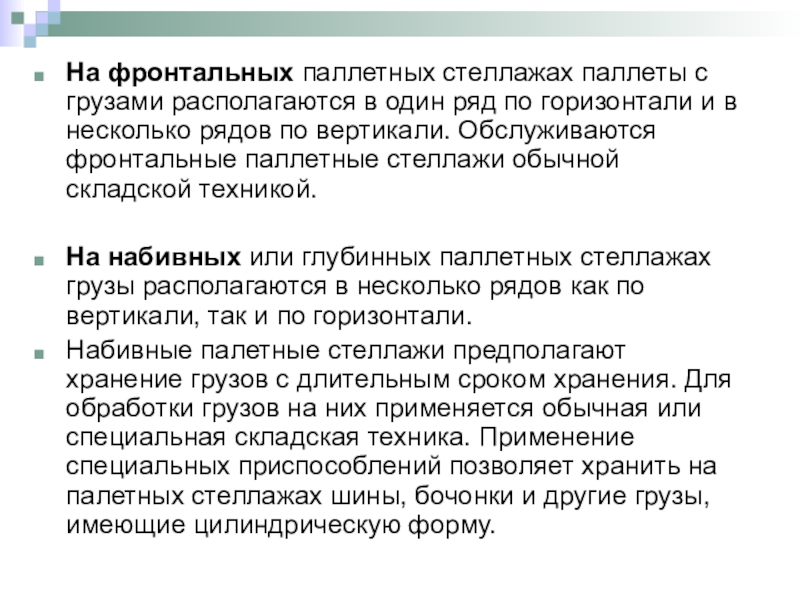

по горизонтали и в несколько рядов по вертикали. Обслуживаются фронтальные паллетные стеллажи обычной складской техникой.

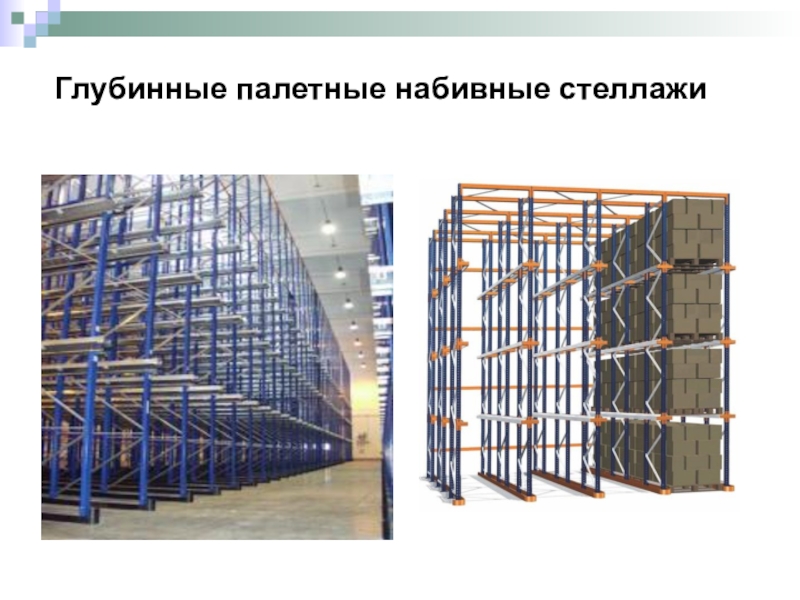

На набивных или глубинных паллетных стеллажах грузы располагаются в несколько рядов как по вертикали, так и по горизонтали.
Набивные палетные стеллажи предполагают хранение грузов с длительным сроком хранения. Для обработки грузов на них применяется обычная или специальная складская техника. Применение специальных приспособлений позволяет хранить на палетных стеллажах шины, бочонки и другие грузы, имеющие цилиндрическую форму.

для штучных грузов

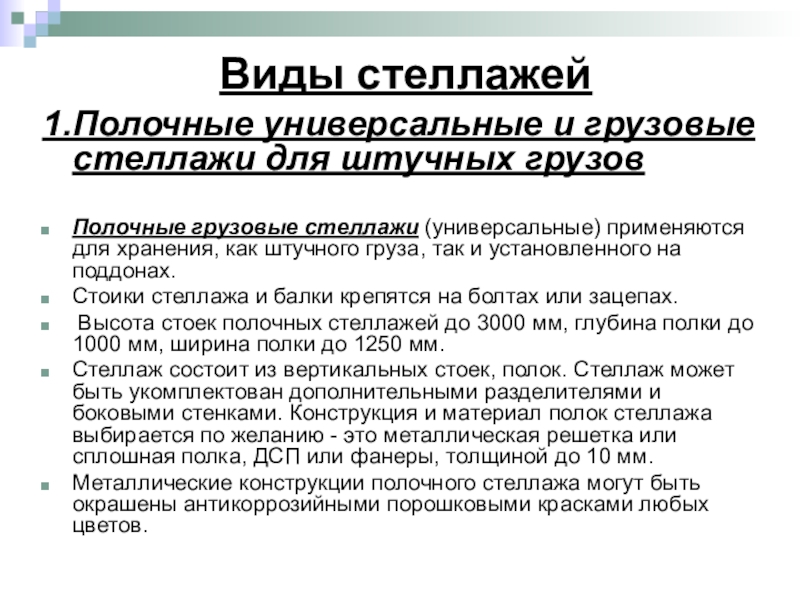

Полочные грузовые стеллажи (универсальные) применяются для хранения, как штучного груза, так и установленного на поддонах.
Стоики стеллажа и балки крепятся на болтах или зацепах.
Высота стоек полочных стеллажей до 3000 мм, глубина полки до 1000 мм, ширина полки до 1250 мм.
Стеллаж состоит из вертикальных стоек, полок. Стеллаж может быть укомплектован дополнительными разделителями и боковыми стенками. Конструкция и материал полок стеллажа выбирается по желанию - это металлическая решетка или сплошная полка, ДСП или фанеры, толщиной до 10 мм.
Металлические конструкции полочного стеллажа могут быть окрашены антикоррозийными порошковыми красками любых цветов.

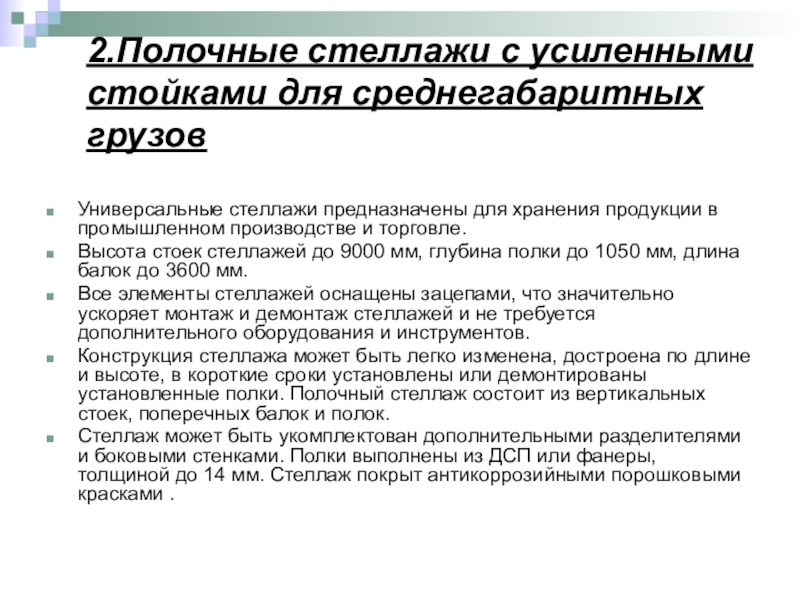

хранения продукции в промышленном производстве и торговле.
Высота стоек стеллажей до 9000 мм, глубина полки до 1050 мм, длина балок до 3600 мм.
Все элементы стеллажей оснащены зацепами, что значительно ускоряет монтаж и демонтаж стеллажей и не требуется дополнительного оборудования и инструментов.
Конструкция стеллажа может быть легко изменена, достроена по длине и высоте, в короткие сроки установлены или демонтированы установленные полки. Полочный стеллаж состоит из вертикальных стоек, поперечных балок и полок.
Стеллаж может быть укомплектован дополнительными разделителями и боковыми стенками. Полки выполнены из ДСП или фанеры, толщиной до 14 мм. Стеллаж покрыт антикоррозийными порошковыми красками .

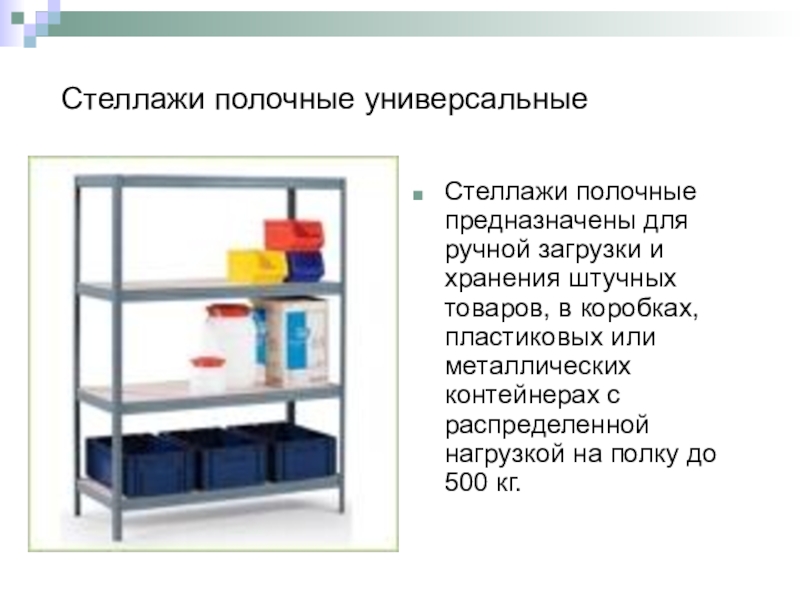

штучных товаров, в коробках, пластиковых или металлических контейнерах с распределенной нагрузкой на полку до 500 кг.

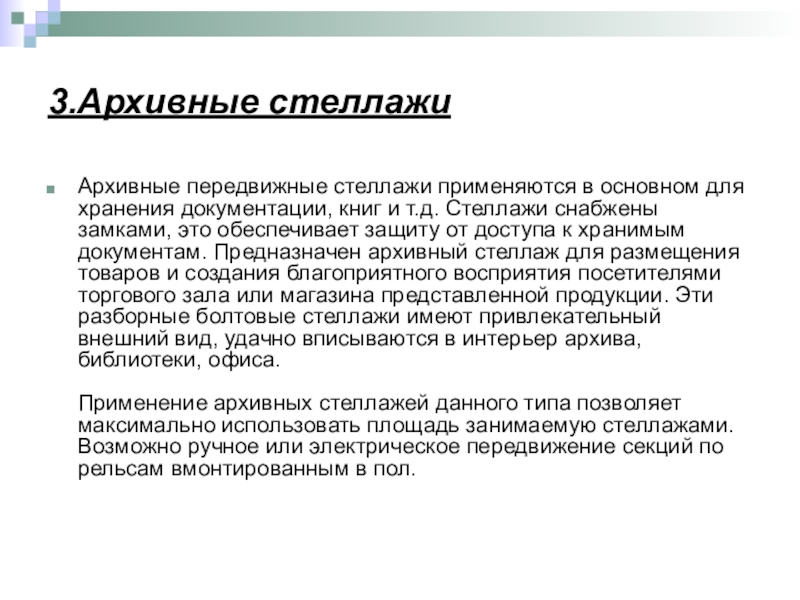

и т.д. Стеллажи снабжены замками, это обеспечивает защиту от доступа к хранимым документам. Предназначен архивный стеллаж для размещения товаров и создания благоприятного восприятия посетителями торгового зала или магазина представленной продукции. Эти разборные болтовые стеллажи имеют привлекательный внешний вид, удачно вписываются в интерьер архива, библиотеки, офиса. Применение архивных стеллажей данного типа позволяет максимально использовать площадь занимаемую стеллажами. Возможно ручное или электрическое передвижение секций по рельсам вмонтированным в пол.

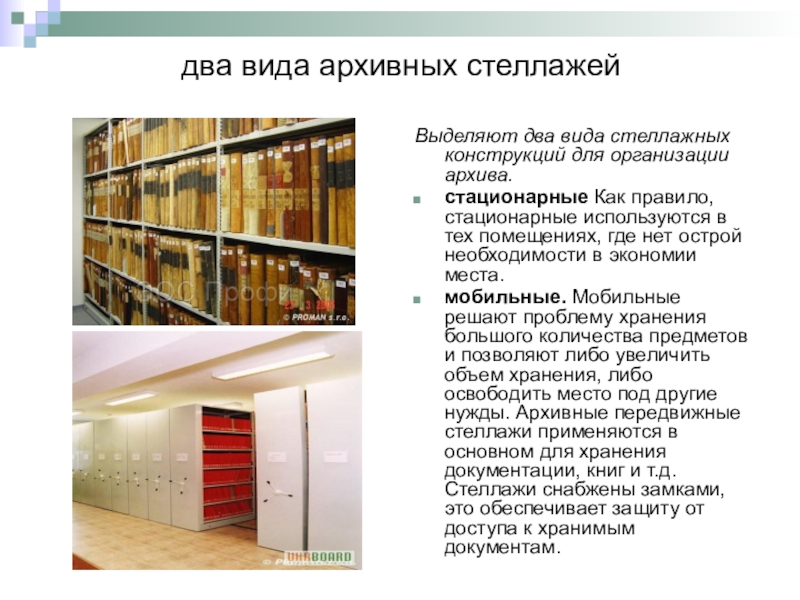

Как правило, стационарные используются в тех помещениях, где нет острой необходимости в экономии места.

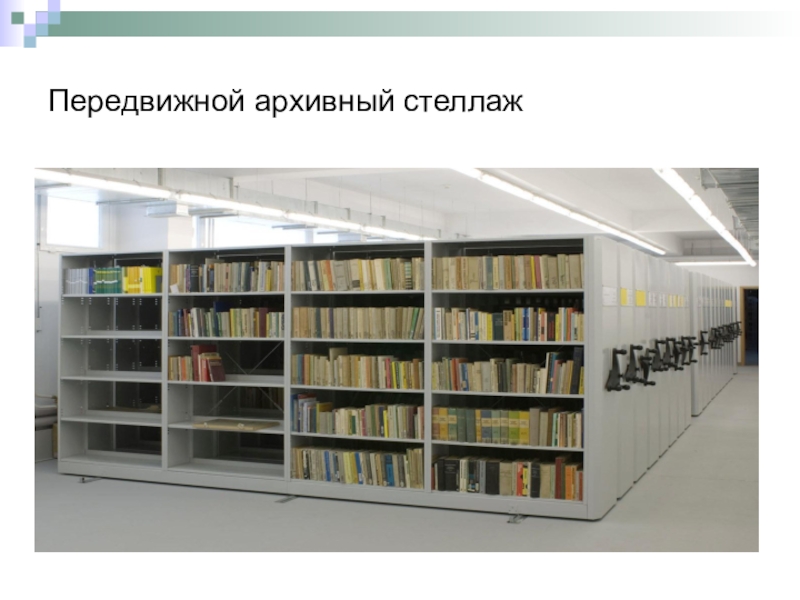

мобильные. Мобильные решают проблему хранения большого количества предметов и позволяют либо увеличить объем хранения, либо освободить место под другие нужды. Архивные передвижные стеллажи применяются в основном для хранения документации, книг и т.д. Стеллажи снабжены замками, это обеспечивает защиту от доступа к хранимым документам.

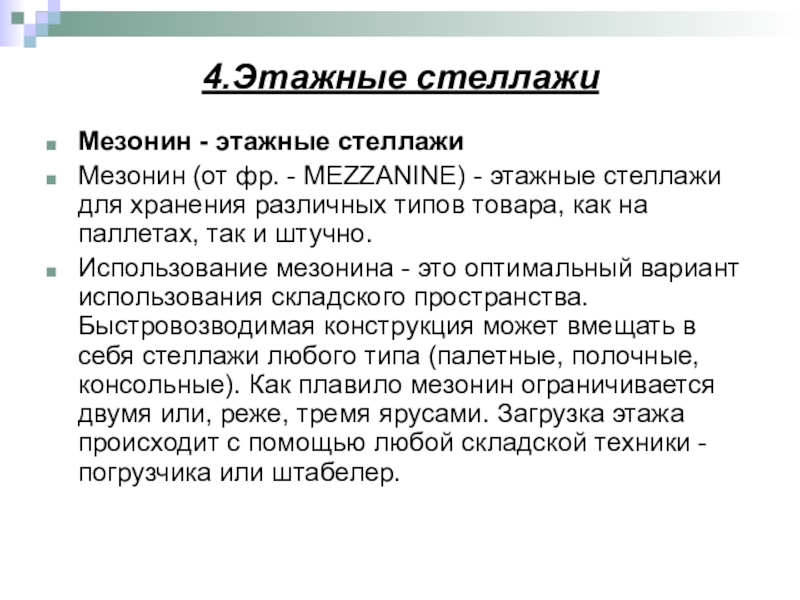

стеллажи для хранения различных типов товара, как на паллетах, так и штучно.

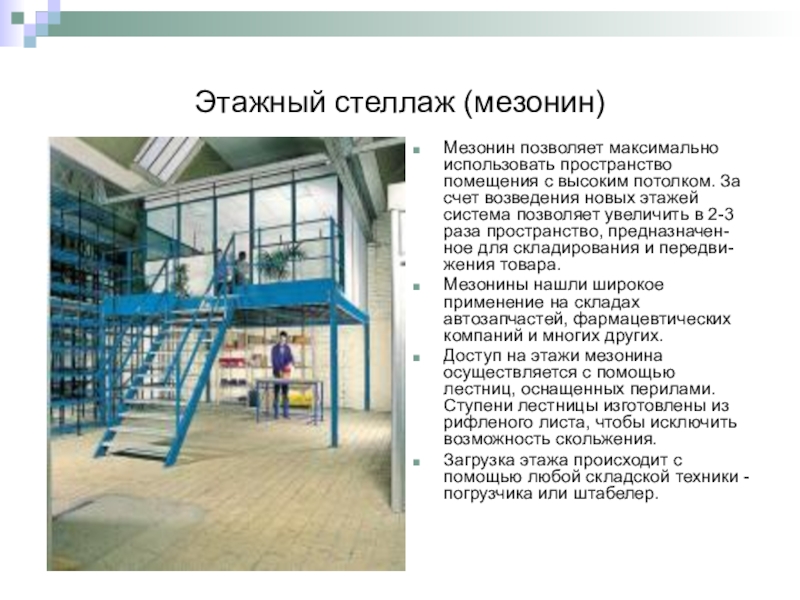

Использование мезонина - это оптимальный вариант использования складского пространства. Быстровозводимая конструкция может вмещать в себя стеллажи любого типа (палетные, полочные, консольные). Как плавило мезонин ограничивается двумя или, реже, тремя ярусами. Загрузка этажа происходит с помощью любой складской техники - погрузчика или штабелер.

За счет возведения новых этажей система позволяет увеличить в 2-3 раза пространство, предназначен-ное для складирования и передви-жения товара.
Мезонины нашли широкое применение на складах автозапчастей, фармацевтических компаний и многих других.
Доступ на этажи мезонина осуществляется с помощью лестниц, оснащенных перилами. Ступени лестницы изготовлены из рифленого листа, чтобы исключить возможность скольжения.
Загрузка этажа происходит с помощью любой складской техники - погрузчика или штабелер.

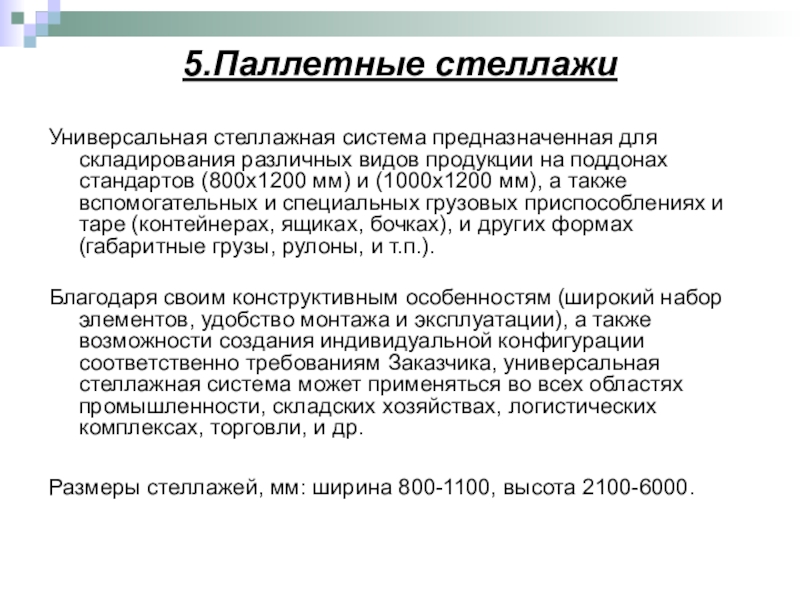

поддонах стандартов (800x1200 мм) и (1000x1200 мм), а также вспомогательных и специальных грузовых приспособлениях и таре (контейнерах, ящиках, бочках), и других формах (габаритные грузы, рулоны, и т.п.).

Благодаря своим конструктивным особенностям (широкий набор элементов, удобство монтажа и эксплуатации), а также возможности создания индивидуальной конфигурации соответственно требованиям Заказчика, универсальная стеллажная система может применяться во всех областях промышленности, складских хозяйствах, логистических комплексах, торговли, и др.
Размеры стеллажей, мм: ширина 800-1100, высота 2100-6000.

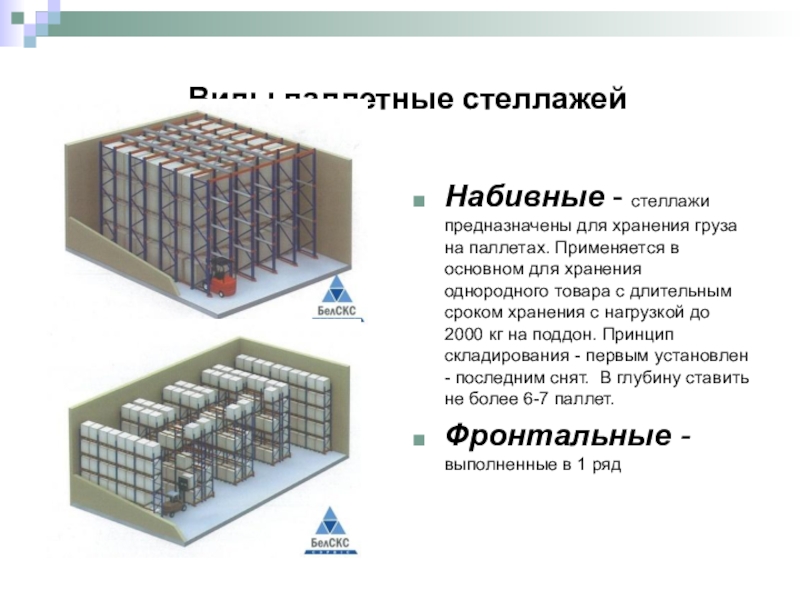

Применяется в основном для хранения однородного товара с длительным сроком хранения с нагрузкой до 2000 кг на поддон. Принцип складирования - первым установлен - последним снят.  В глубину ставить не более 6-7 паллет.
Фронтальные - выполненные в 1 ряд

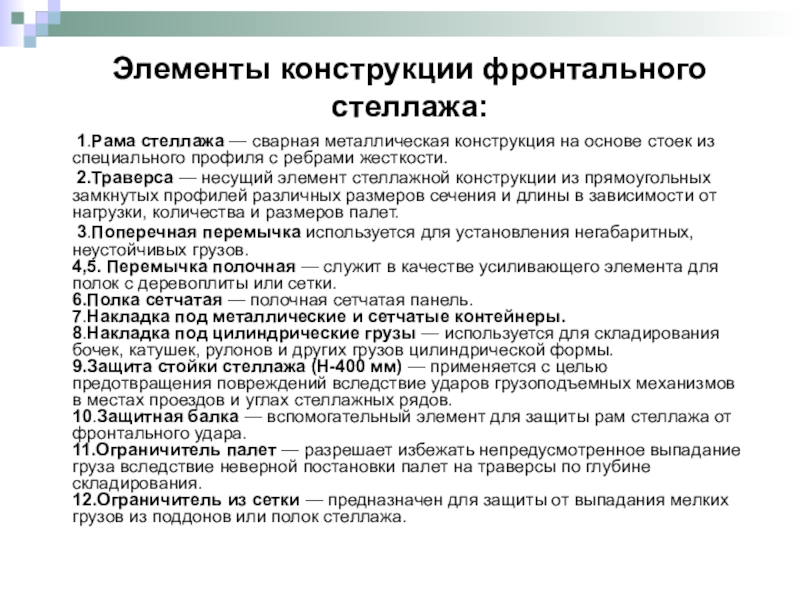

металлическая конструкция на основе стоек из специального профиля с ребрами жесткости.
2.Траверса — несущий элемент стеллажной конструкции из прямоугольных замкнутых профилей различных размеров сечения и длины в зависимости от нагрузки, количества и размеров палет.
3.Поперечная перемычка используется для установления негабаритных, неустойчивых грузов. 4,5. Перемычка полочная — служит в качестве усиливающего элемента для полок с деревоплиты или сетки. 6.Полка сетчатая — полочная сетчатая панель. 7.Накладка под металлические и сетчатые контейнеры. 8.Накладка под цилиндрические грузы — используется для складирования бочек, катушек, рулонов и других грузов цилиндрической формы. 9.Защита стойки стеллажа (H-400 мм) — применяется с целью предотвращения повреждений вследствие ударов грузоподъемных механизмов в местах проездов и углах стеллажных рядов. 10.Защитная балка — вспомогательный элемент для защиты рам стеллажа от фронтального удара. 11.Ограничитель палет — разрешает избежать непредусмотренное выпадание груза вследствие неверной постановки палет на траверсы по глубине складирования. 12.Ограничитель из сетки — предназначен для защиты от выпадания мелких грузов из поддонов или полок стеллажа.

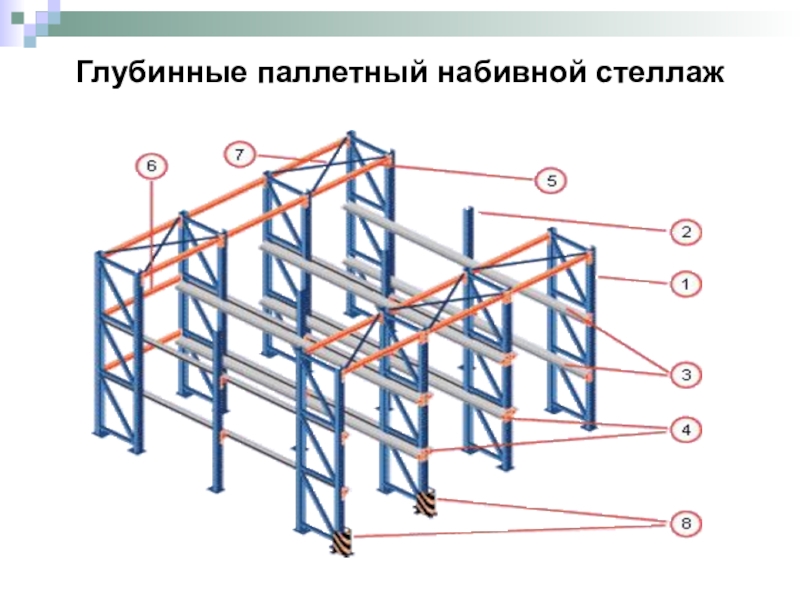

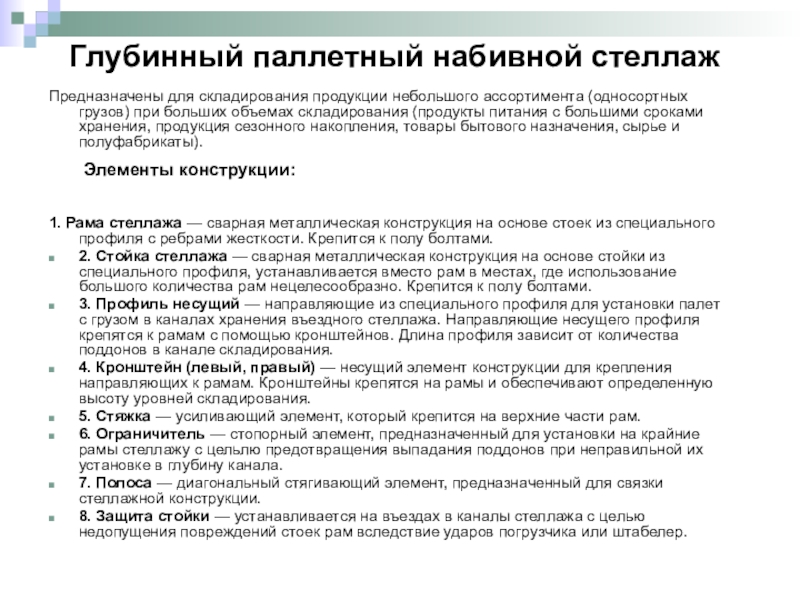

при больших объемах складирования (продукты питания с большими сроками хранения, продукция сезонного накопления, товары бытового назначения, сырье и полуфабрикаты). Элементы конструкции:
1. Рама стеллажа — сварная металлическая конструкция на основе стоек из специального профиля с ребрами жесткости. Крепится к полу болтами.
2. Стойка стеллажа — сварная металлическая конструкция на основе стойки из специального профиля, устанавливается вместо рам в местах, где использование большого количества рам нецелесообразно. Крепится к полу болтами.
3. Профиль несущий — направляющие из специального профиля для установки палет с грузом в каналах хранения въездного стеллажа. Направляющие несущего профиля крепятся к рамам с помощью кронштейнов. Длина профиля зависит от количества поддонов в канале складирования.
4. Кронштейн (левый, правый) — несущий элемент конструкции для крепления направляющих к рамам. Кронштейны крепятся на рамы и обеспечивают определенную высоту уровней складирования.
5. Стяжка — усиливающий элемент, который крепится на верхние части рам.
6. Ограничитель — стопорный элемент, предназначенный для установки на крайние рамы стеллажу с цельлю предотвращения выпадания поддонов при неправильной их установке в глубину канала.
7. Полоса — диагональный стягивающий элемент, предназначенный для связки стеллажной конструкции.
8. Защита стойки — устанавливается на въездах в каналы стеллажа с целью недопущения повреждений стоек рам вследствие ударов погрузчика или штабелер.

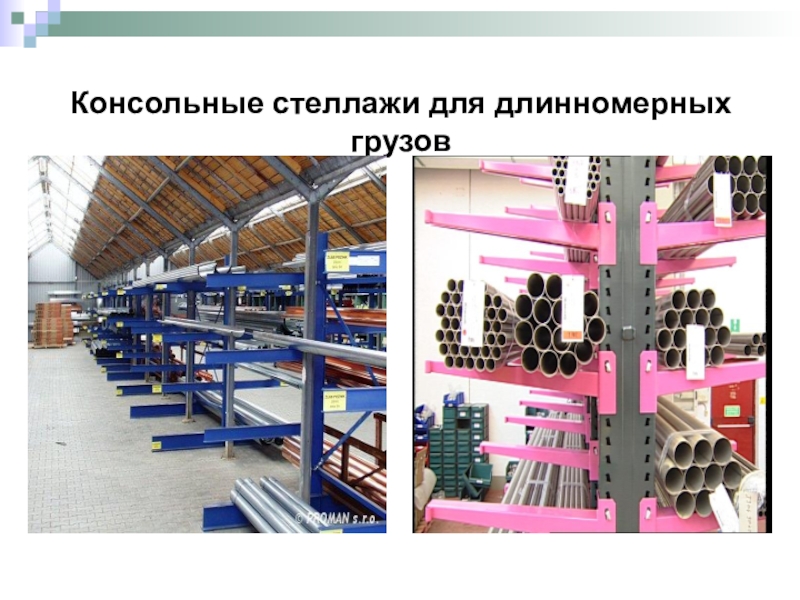

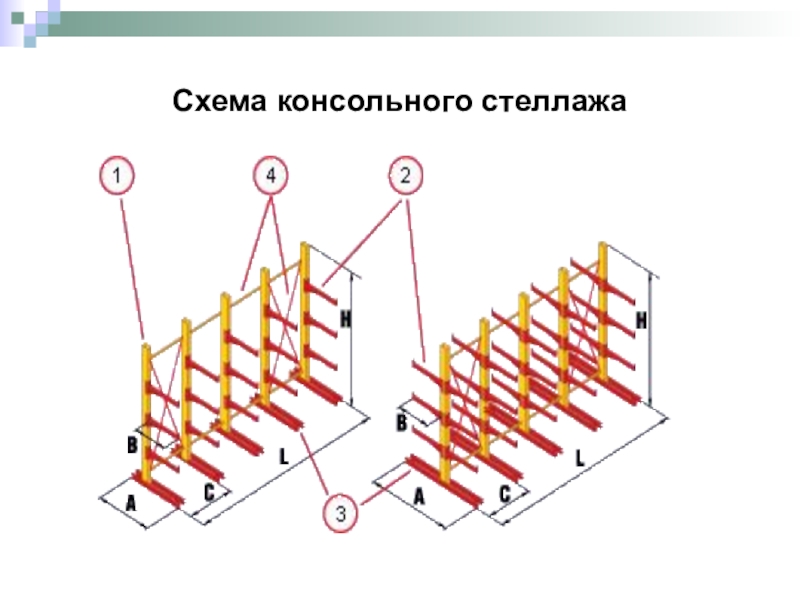

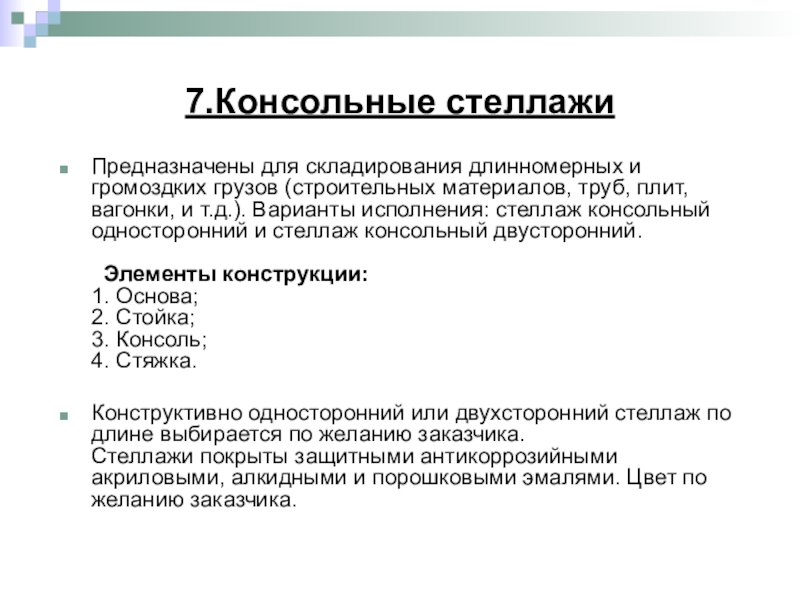

плит, вагонки, и т.д.). Варианты исполнения: стеллаж консольный односторонний и стеллаж консольный двусторонний. Элементы конструкции: 1. Основа; 2. Стойка; 3. Консоль; 4. Стяжка.

Конструктивно односторонний или двухсторонний стеллаж по длине выбирается по желанию заказчика. Стеллажи покрыты защитными антикоррозийными акриловыми, алкидными и порошковыми эмалями. Цвет по желанию заказчика.

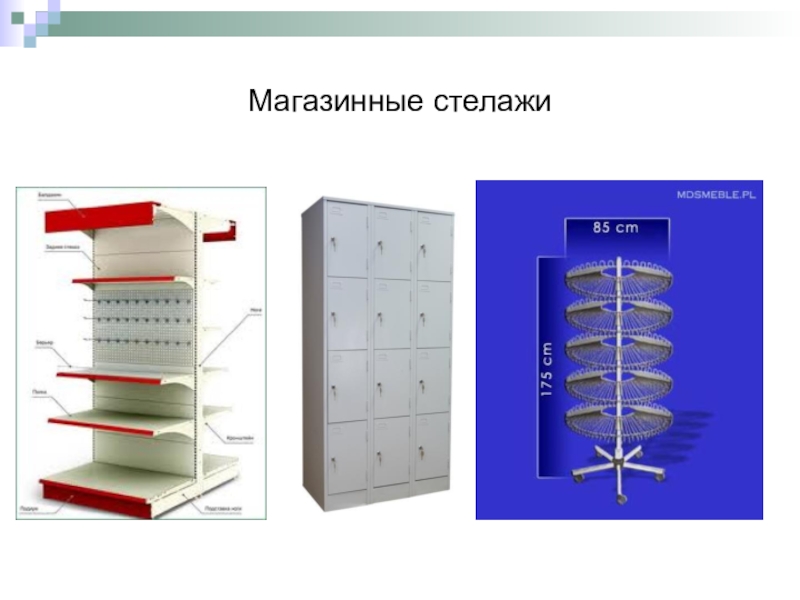

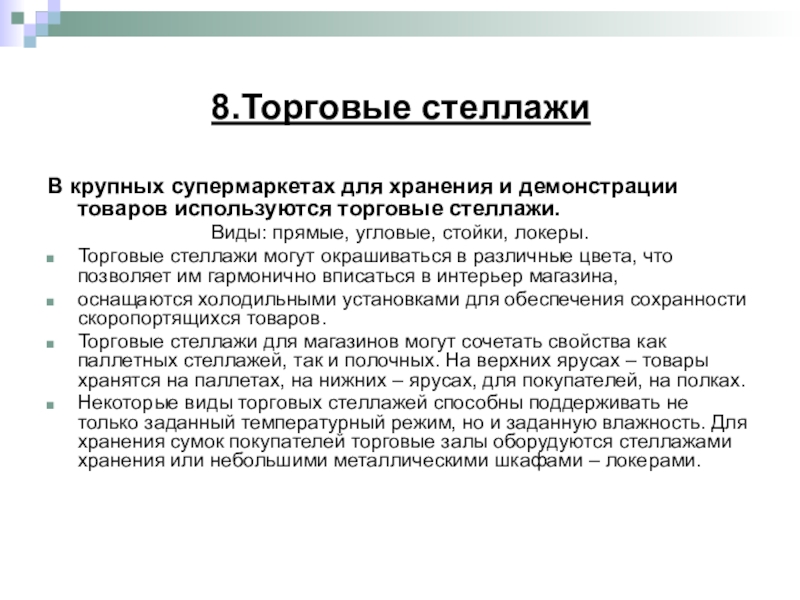

торговые стеллажи.
Виды: прямые, угловые, стойки, локеры.
Торговые стеллажи могут окрашиваться в различные цвета, что позволяет им гармонично вписаться в интерьер магазина,
оснащаются холодильными установками для обеспечения сохранности скоропортящихся товаров.
Торговые стеллажи для магазинов могут сочетать свойства как паллетных стеллажей, так и полочных. На верхних ярусах – товары хранятся на паллетах, на нижних – ярусах, для покупателей, на полках.
Некоторые виды торговых стеллажей способны поддерживать не только заданный температурный режим, но и заданную влажность. Для хранения сумок покупателей торговые залы оборудуются стеллажами хранения или небольшими металлическими шкафами – локерами.
