Презентация, доклад Верхнее строение пути. Рельсы

Коняхин Денис
Преподаватель : Юшина О.Г.

ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ ГОРОДА МОСКВЫ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ Города Москвы КОЛЛЕДЖ ЖЕЛЕЗНОДОРОЖНОГО И ГОРОДСКОГО ТРАНСПОРТА

для образования, как правило, двухниточного пути, по которому перемещается подвижной состав железнодорожного транспорта, городских железных дорог, специализированный состав в шахтах, карьерах, крановое оборудование. Кроме того, облегчённые рельсы используются в кинематографе для передвижения операторских тележек.

воспринимают и упруго передают давление от колёс на шпалы. На участках с электрической тягой рельсы служат проводниками обратного силового тока, а на участках с автоблокировкой — проводниками сигнального тока.

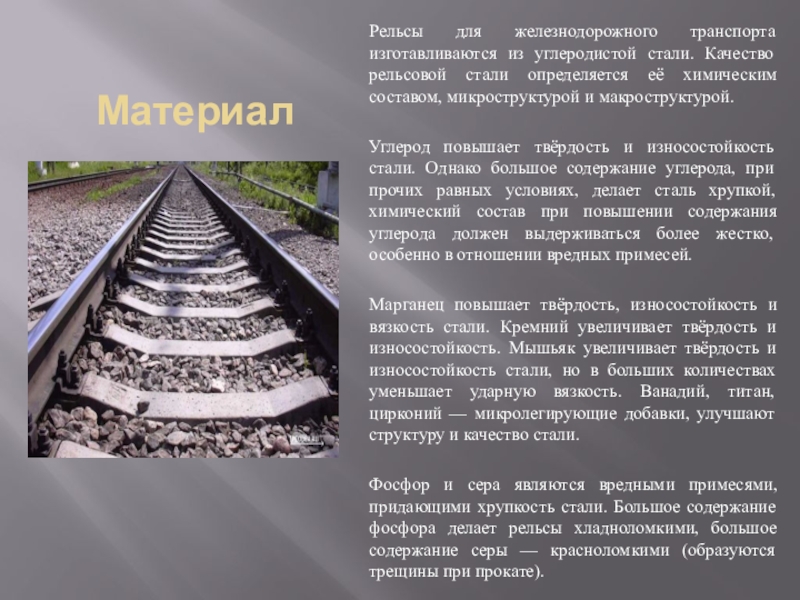

определяется её химическим составом, микроструктурой и макроструктурой.

Углерод повышает твёрдость и износостойкость стали. Однако большое содержание углерода, при прочих равных условиях, делает сталь хрупкой, химический состав при повышении содержания углерода должен выдерживаться более жестко, особенно в отношении вредных примесей.

Марганец повышает твёрдость, износостойкость и вязкость стали. Кремний увеличивает твёрдость и износостойкость. Мышьяк увеличивает твёрдость и износостойкость стали, но в больших количествах уменьшает ударную вязкость. Ванадий, титан, цирконий — микролегирующие добавки, улучшают структуру и качество стали.

Фосфор и сера являются вредными примесями, придающими хрупкость стали. Большое содержание фосфора делает рельсы хладноломкими, большое содержание серы — красноломкими (образуются трещины при прокате).

рельсы.

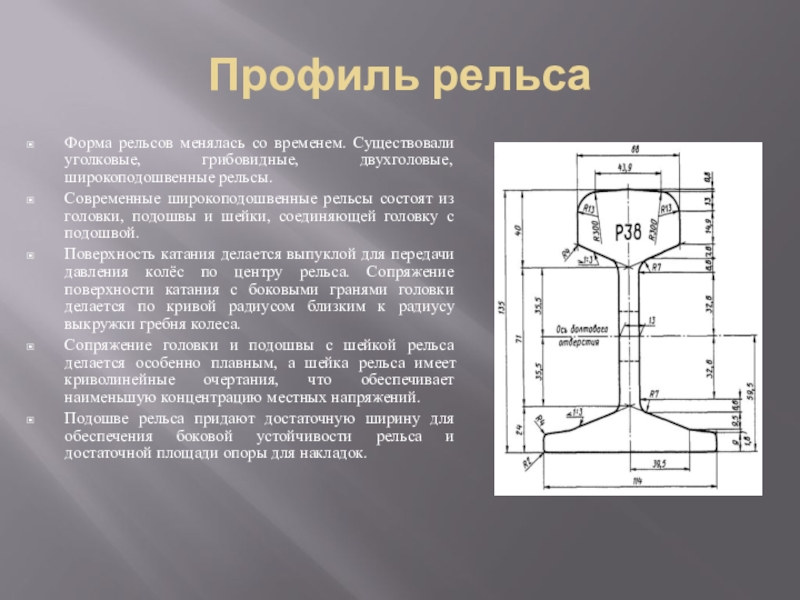

Современные широкоподошвенные рельсы состоят из головки, подошвы и шейки, соединяющей головку с подошвой.
Поверхность катания делается выпуклой для передачи давления колёс по центру рельса. Сопряжение поверхности катания с боковыми гранями головки делается по кривой радиусом близким к радиусу выкружки гребня колеса.
Сопряжение головки и подошвы с шейкой рельса делается особенно плавным, а шейка рельса имеет криволинейные очертания, что обеспечивает наименьшую концентрацию местных напряжений.
Подошве рельса придают достаточную ширину для обеспечения боковой устойчивости рельса и достаточной площади опоры для накладок.

25; 50 и 100 метров.

Для укладки на внутренних нитях кривых участков пути выпускаются укороченные рельсы.

Длина бесстыковых плетей обычно находится в пределах от 400 м до длины перегона.

Использование более длинных рельсов и сварных рельсовых плетей снижает сопротивление движению поездов, уменьшает износ подвижного состава и расходы на содержание пути.

При переходе на бесстыковой путь сопротивление движению поездов уменьшается на 5—7 %, экономится около четырёх тонн металла на километр пути за счёт отсутствия стыковых скреплений.

Рельсовый стык

погонного метра рельса в килограммах.
При выборе типа рельса учитывается грузонапряженность линии, осевая нагрузка, скорость движения поездов. Более тяжелый рельс распределяет давление колёс подвижного состава на большее число шпал, в результате чего замедляется их механический износ, уменьшается истирание и измельчение частиц балласта.
При увеличении массы рельсов уменьшается расход металла на единицу пропускаемого тоннажа, сокращаются расходы по замене рельсов из-за увеличения срока их службы.

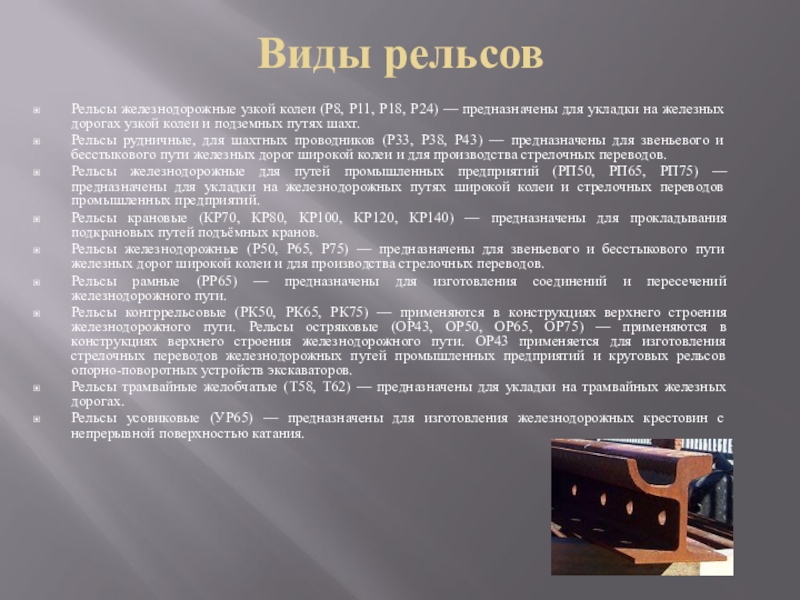

для укладки на железных дорогах узкой колеи и подземных путях шахт.
Рельсы рудничные, для шахтных проводников (Р33, Р38, Р43) — предназначены для звеньевого и бесстыкового пути железных дорог широкой колеи и для производства стрелочных переводов.
Рельсы железнодорожные для путей промышленных предприятий (РП50, РП65, РП75) — предназначены для укладки на железнодорожных путях широкой колеи и стрелочных переводов промышленных предприятий.
Рельсы крановые (КР70, КР80, КР100, КР120, КР140) — предназначены для прокладывания подкрановых путей подъёмных кранов.
Рельсы железнодорожные (Р50, Р65, Р75) — предназначены для звеньевого и бесстыкового пути железных дорог широкой колеи и для производства стрелочных переводов.
Рельсы рамные (РР65) — предназначены для изготовления соединений и пересечений железнодорожного пути.
Рельсы контррельсовые (РК50, РК65, РК75) — применяются в конструкциях верхнего строения железнодорожного пути. Рельсы остряковые (ОР43, ОР50, ОР65, ОР75) — применяются в конструкциях верхнего строения железнодорожного пути. ОР43 применяется для изготовления стрелочных переводов железнодорожных путей промышленных предприятий и круговых рельсов опорно-поворотных устройств экскаваторов.
Рельсы трамвайные желобчатые (Т58, Т62) — предназначены для укладки на трамвайных железных дорогах.
Рельсы усовиковые (УР65) — предназначены для изготовления железнодорожных крестовин с непрерывной поверхностью катания.

бесстыкового пути железных дорог и для производства стрелочных переводов, регламентируется ГОСТ Р 51685-2000.

Рельсы железнодорожные подразделяют:
по типам: Р50; Р65; Р65К (для наружных нитей кривых участков пути); Р75;
по категориям качества:
В — рельсы термоупроченные высшего качества;
Т1, Т2 — рельсы термоупрочненные;
Н — рельсы нетермоупрочненные;
по наличию болтовых отверстий:
с отверстиями на обоих концах;
без отверстий;
по способу выплавки стали:
М — из мартеновской стали,
К — из конвертерной стали;
Э — из электростали;
по виду исходных заготовок:
из слитков;
из непрерывно-литых заготовок (НЛЗ);
по способу противофлокенной обработки:
из вакуумированной стали;
прошедшие контролируемое охлаждение;
прошедшие изотермическую выдержку.

Условное обозначение

Рельс A-B-C-D-Е-F…
где
A — тип рельса;
B — категория качества;
C — марка стали;
D — длина рельса;
E — наличие болтовых отверстий;
F — обозначение стандарта ГОСТ.
Пример: Рельс типа Р65, категории Т1 из стали марки M76T, длиной 25 м с тремя болтовыми отверстиями на обоих концах рельса:
Рельс Р65-Т1-М76Т-25-3/2 ГОСТ Р 51685-2000
