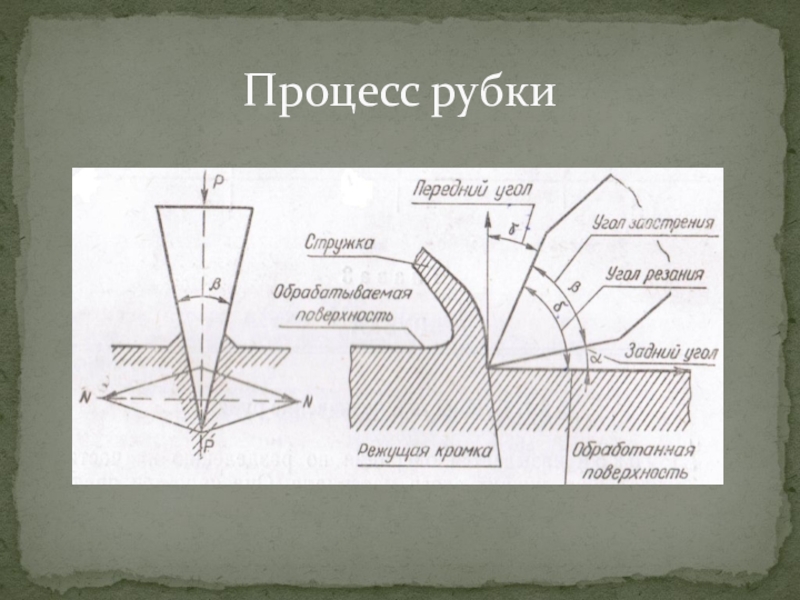

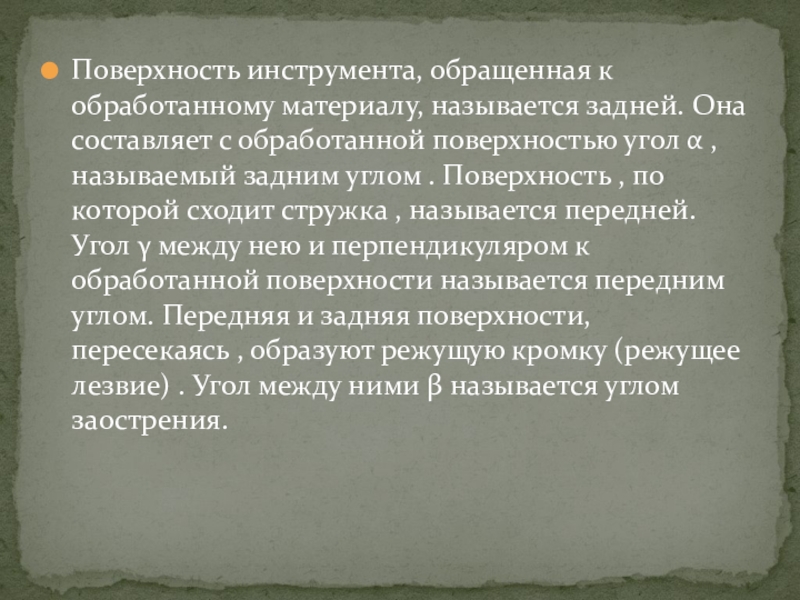

обработанной поверхностью угол α , называемый задним углом . Поверхность , по которой сходит стружка , называется передней. Угол γ между нею и перпендикуляром к обработанной поверхности называется передним углом. Передняя и задняя поверхности, пересекаясь , образуют режущую кромку (режущее лезвие) . Угол между ними β называется углом заострения.

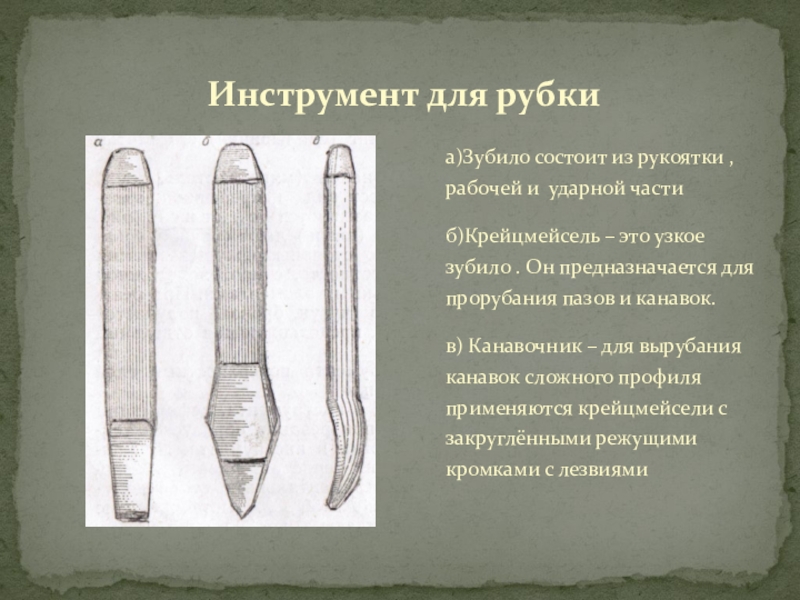

это узкое зубило . Он предназначается для прорубания пазов и канавок.
в) Канавочник – для вырубания канавок сложного профиля применяются крейцмейсели с закруглёнными режущими кромками с лезвиями

Инструмент для рубки

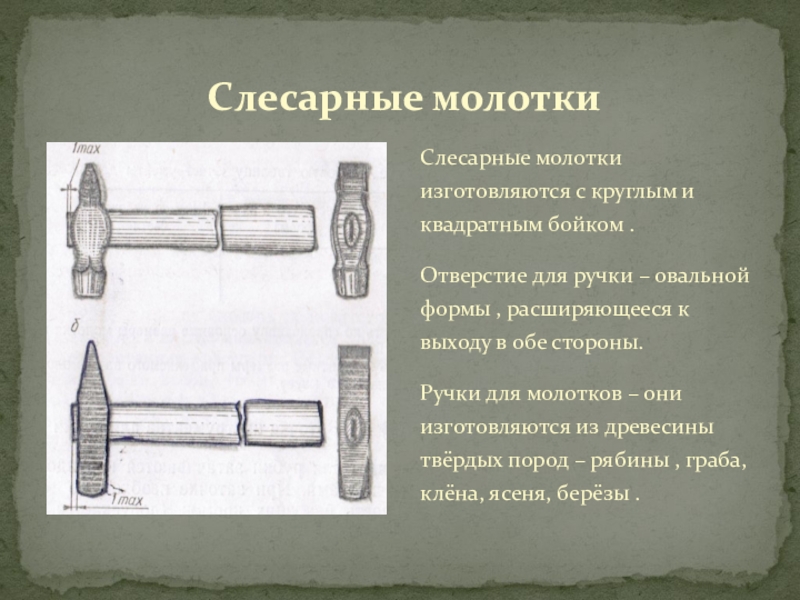

ручки – овальной формы , расширяющееся к выходу в обе стороны.
Ручки для молотков – они изготовляются из древесины твёрдых пород – рябины , граба, клёна, ясеня, берёзы .

Слесарные молотки

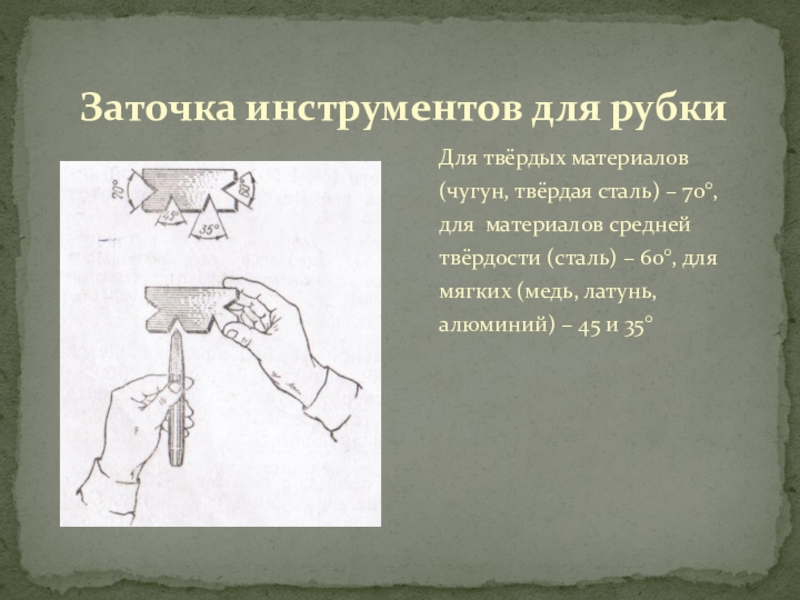

твёрдости (сталь) – 60°, для мягких (медь, латунь, алюминий) – 45 и 35°

Заточка инструментов для рубки

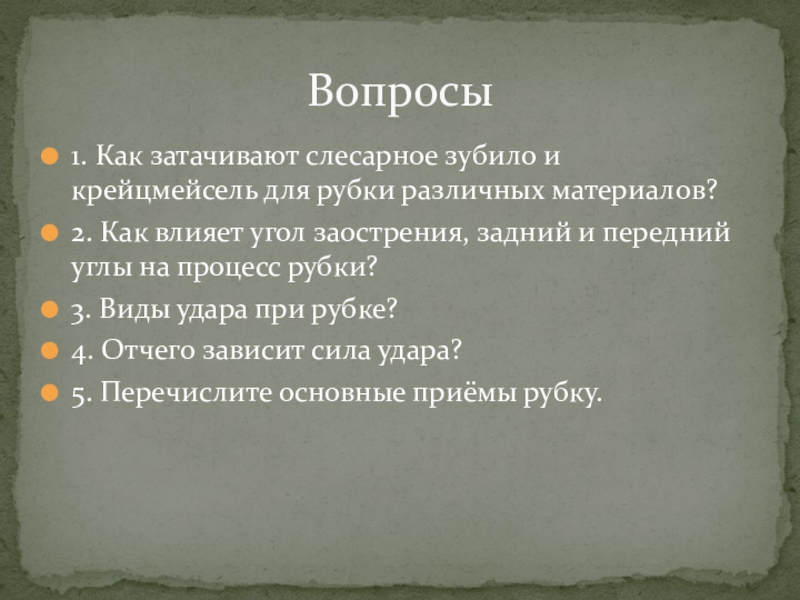

Как влияет угол заострения, задний и передний углы на процесс рубки?

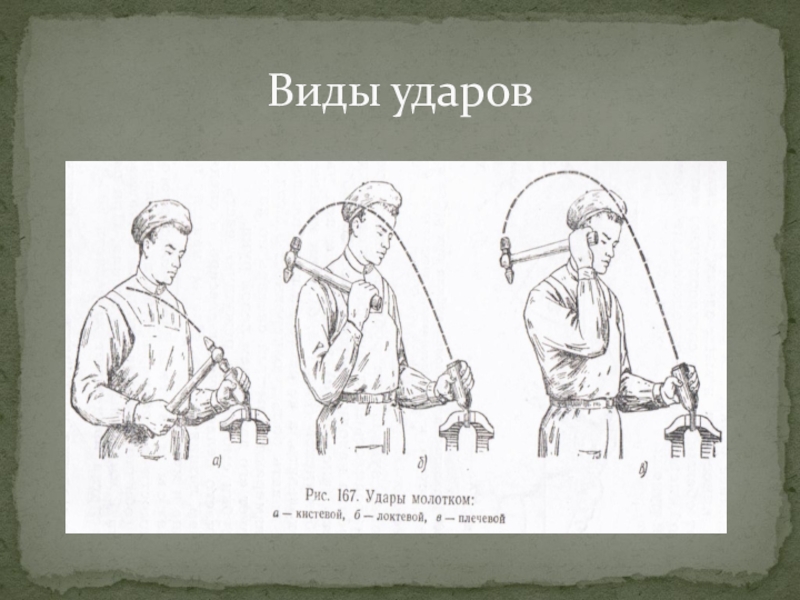

3. Виды удара при рубке?
4. Отчего зависит сила удара?
5. Перечислите основные приёмы рубку.

Вопросы

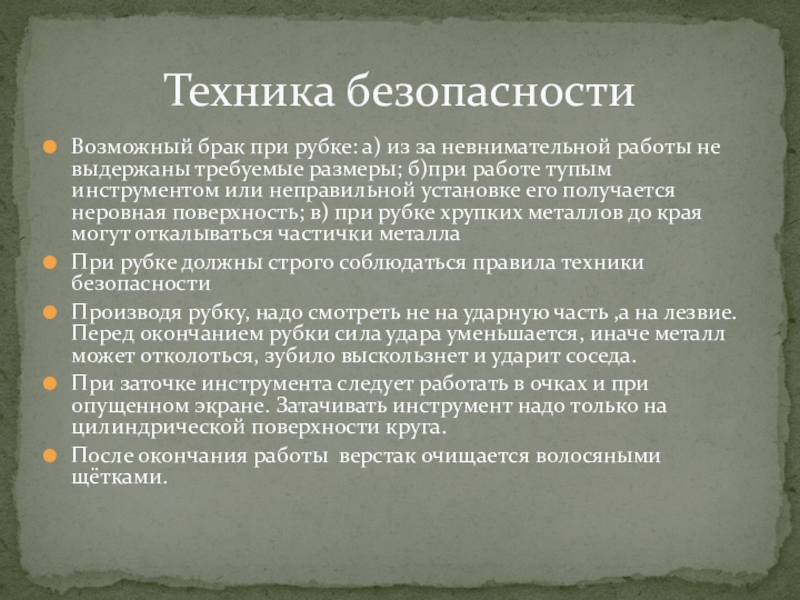

требуемые размеры; б)при работе тупым инструментом или неправильной установке его получается неровная поверхность; в) при рубке хрупких металлов до края могут откалываться частички металла
При рубке должны строго соблюдаться правила техники безопасности
Производя рубку, надо смотреть не на ударную часть ,а на лезвие. Перед окончанием рубки сила удара уменьшается, иначе металл может отколоться, зубило выскользнет и ударит соседа.

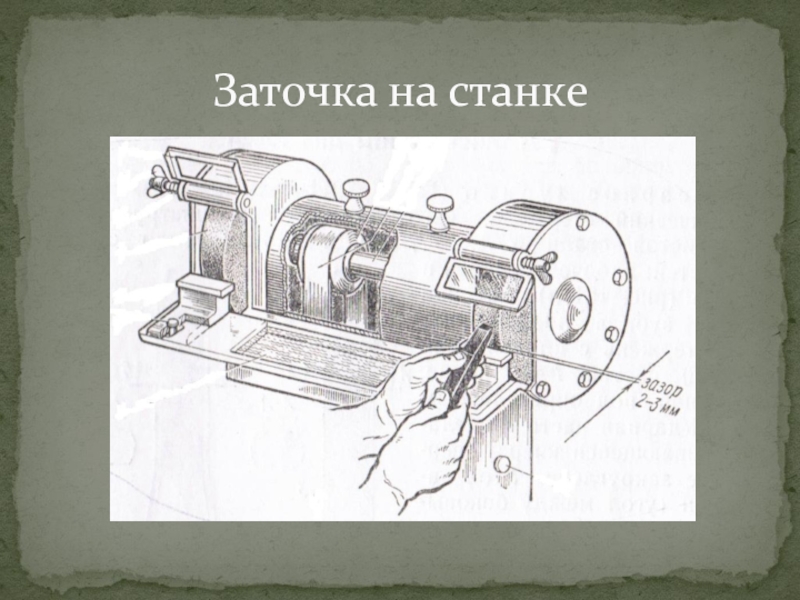

При заточке инструмента следует работать в очках и при опущенном экране. Затачивать инструмент надо только на цилиндрической поверхности круга.
После окончания работы верстак очищается волосяными щётками.

Техника безопасности
