Презентация, доклад урока производственного обучения: Газовая сварка пластин без отбортовки кромок в нижнем положении шва
Содержание
- 1. Презентация урока производственного обучения: Газовая сварка пластин без отбортовки кромок в нижнем положении шва
- 2. Стыковое соединение - это такое соединение при
- 3. При сварке металла толщиной более 5 мм
- 4. ПРИМИТЕ К СВЕДЕНИЮ! Перед газовой сваркой кромки
- 5. Перед сваркой детали соединяют друг с другом
- 6. Размеры прихваток и расстояние между ними выбирают
- 7. В процессе сварки на кромки деталей направляют
- 8. Затем подают присадочную проволоку в сварочную ванну
- 9. Скорость нагрева регулируется изменением угла наклона
- 10. В процессе сварки он должен быть уменьшен
- 11. К преимуществам газовой сварки относятся простота способа,
Стыковое соединение - это такое соединение при котором свариваемые детали расположены в одной плоскости или на одной поверхности.Металл толщиной до 2 мм сваривают встык без разделки кромок и без зазора, с присадочным материалом.

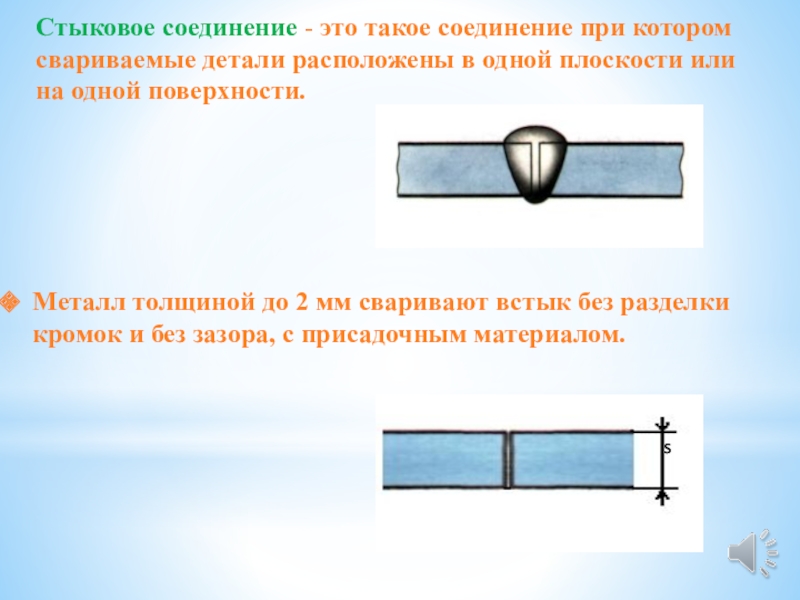

Слайд 2Стыковое соединение - это такое соединение при котором свариваемые детали расположены
в одной плоскости или на одной поверхности.
Металл толщиной до 2 мм сваривают встык без разделки кромок и без зазора, с присадочным материалом.

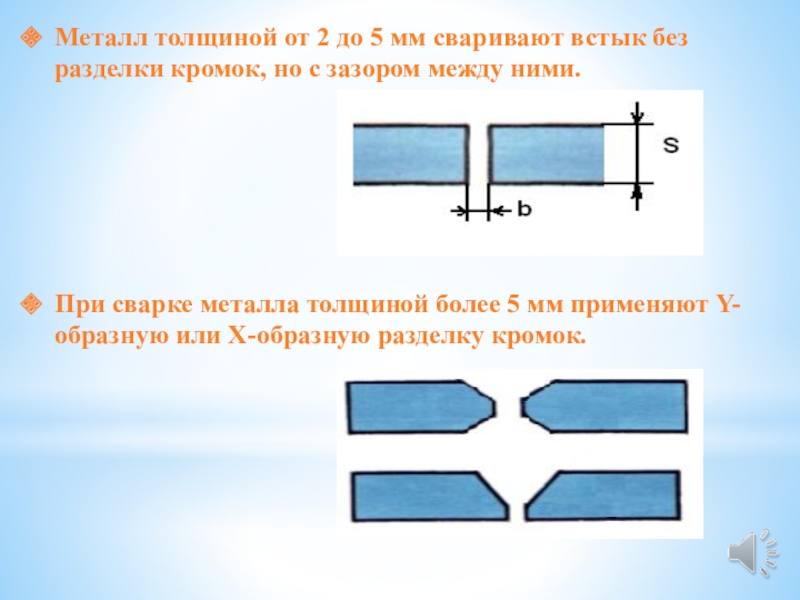

Слайд 3При сварке металла толщиной более 5 мм применяют Y-образную или X-образную
разделку кромок.
Металл толщиной от 2 до 5 мм сваривают встык без разделки кромок, но с зазором между ними.

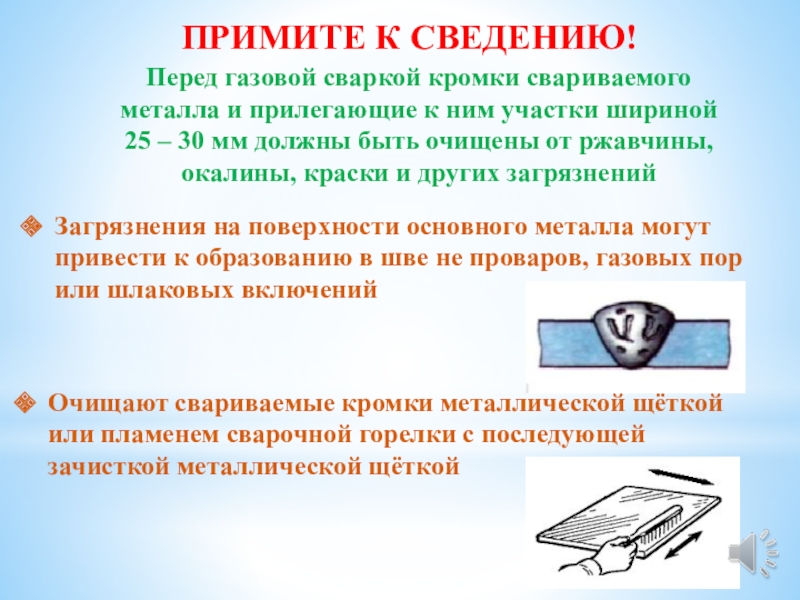

Слайд 4ПРИМИТЕ К СВЕДЕНИЮ!
Перед газовой сваркой кромки свариваемого металла и прилегающие
к ним участки шириной 25 – 30 мм должны быть очищены от ржавчины, окалины, краски и других загрязнений
Загрязнения на поверхности основного металла могут привести к образованию в шве не проваров, газовых пор или шлаковых включений
Очищают свариваемые кромки металлической щёткой или пламенем сварочной горелки с последующей зачисткой металлической щёткой

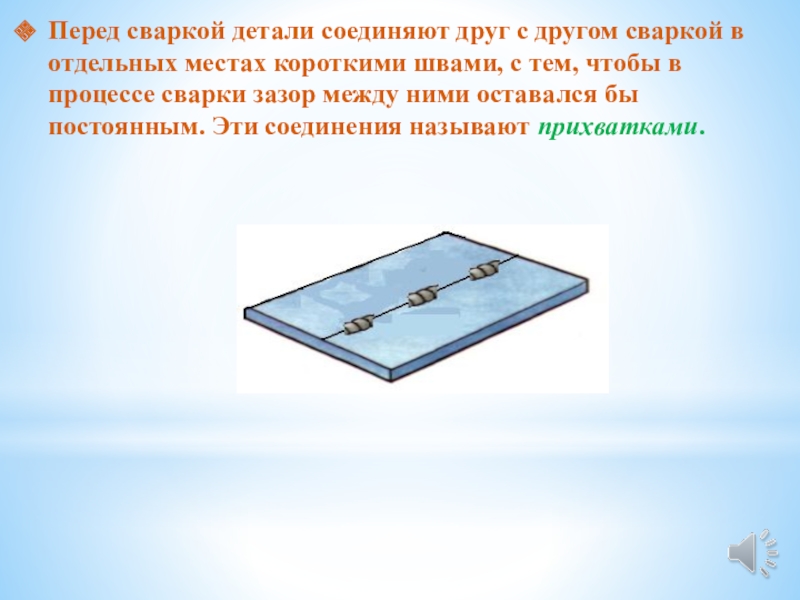

Слайд 5Перед сваркой детали соединяют друг с другом сваркой в отдельных местах
короткими швами, с тем, чтобы в процессе сварки зазор между ними оставался бы постоянным. Эти соединения называют прихватками.

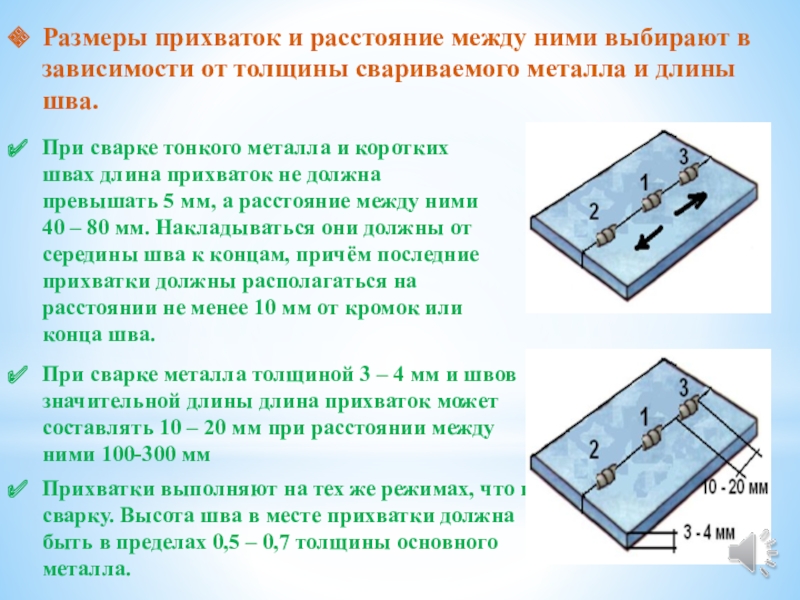

Слайд 6Размеры прихваток и расстояние между ними выбирают в зависимости от толщины
свариваемого металла и длины шва.
При сварке тонкого металла и коротких швах длина прихваток не должна превышать 5 мм, а расстояние между ними 40 – 80 мм. Накладываться они должны от середины шва к концам, причём последние прихватки должны располагаться на расстоянии не менее 10 мм от кромок или конца шва.
При сварке металла толщиной 3 – 4 мм и швов значительной длины длина прихваток может составлять 10 – 20 мм при расстоянии между ними 100-300 мм
Прихватки выполняют на тех же режимах, что и сварку. Высота шва в месте прихватки должна быть в пределах 0,5 – 0,7 толщины основного металла.

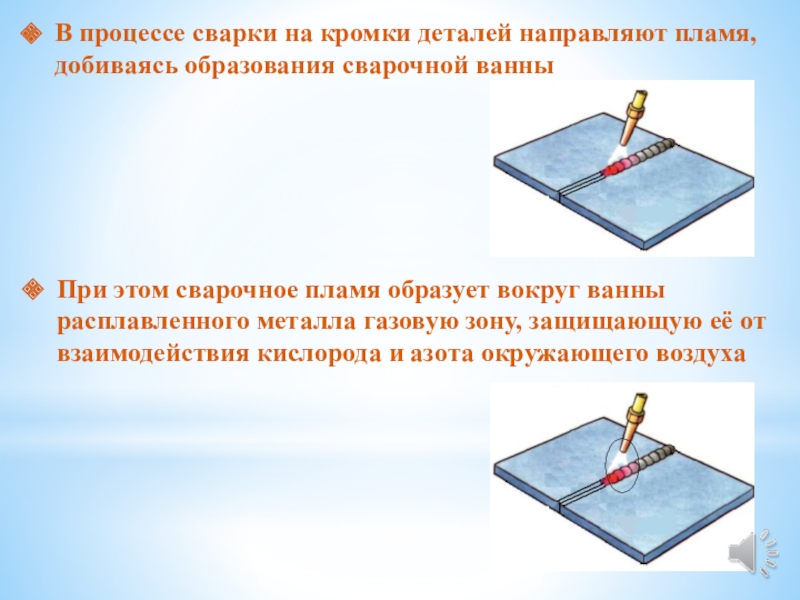

Слайд 7В процессе сварки на кромки деталей направляют пламя, добиваясь образования сварочной
ванны
При этом сварочное пламя образует вокруг ванны расплавленного металла газовую зону, защищающую её от взаимодействия кислорода и азота окружающего воздуха

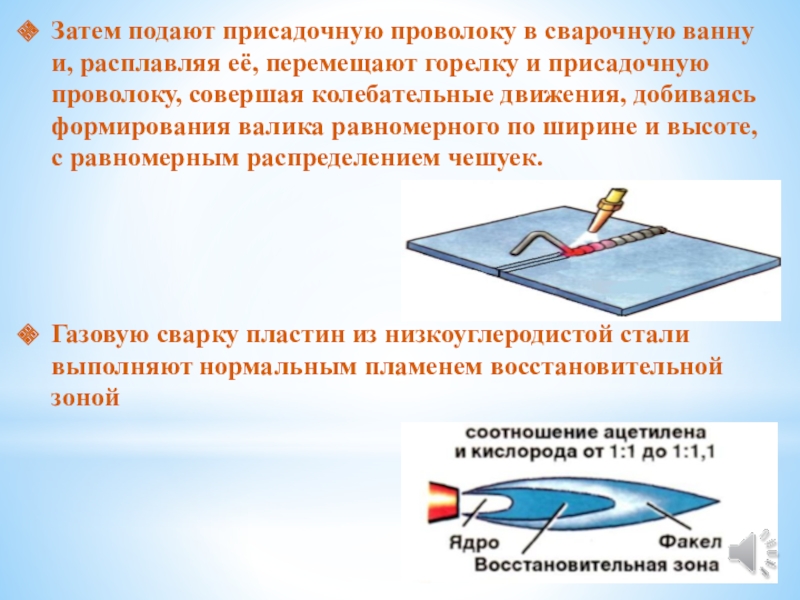

Слайд 8Затем подают присадочную проволоку в сварочную ванну и, расплавляя её, перемещают
горелку и присадочную проволоку, совершая колебательные движения, добиваясь формирования валика равномерного по ширине и высоте, с равномерным распределением чешуек.
Газовую сварку пластин из низкоуглеродистой стали выполняют нормальным пламенем восстановительной зоной

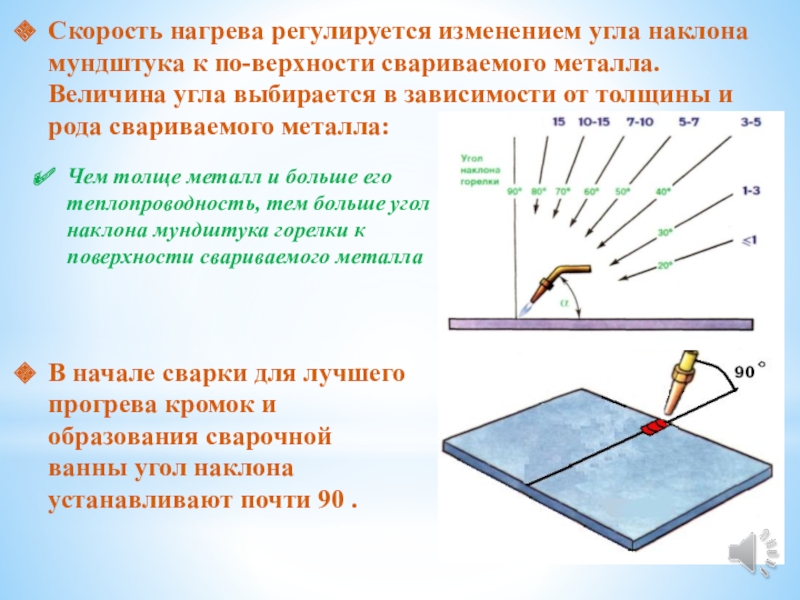

Слайд 9Скорость нагрева регулируется изменением угла наклона мундштука к по-верхности свариваемого
металла. Величина угла выбирается в зависимости от толщины и рода свариваемого металла:
Чем толще металл и больше его теплопроводность, тем больше угол наклона мундштука горелки к поверхности свариваемого металла
В начале сварки для лучшего прогрева кромок и образования сварочной ванны угол наклона устанавливают почти 90 .

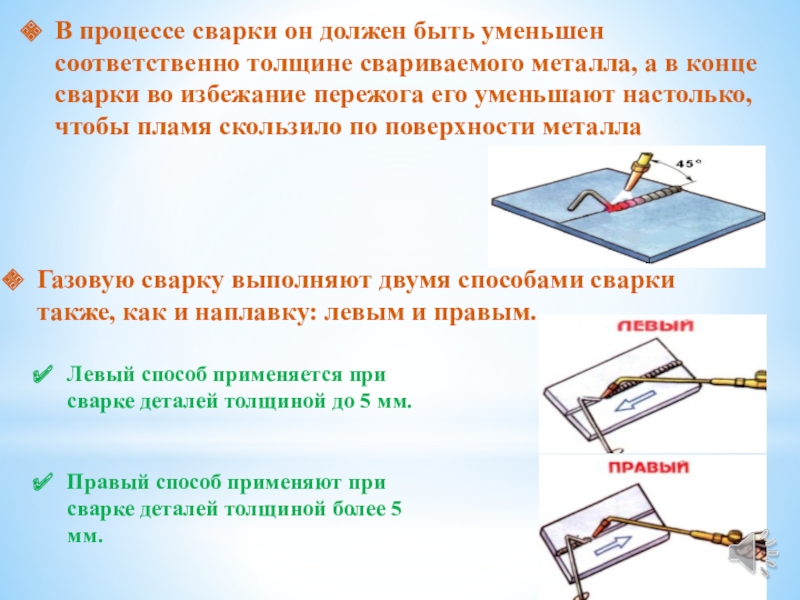

Слайд 10В процессе сварки он должен быть уменьшен соответственно толщине свариваемого металла,
а в конце сварки во избежание пережога его уменьшают настолько, чтобы пламя скользило по поверхности металла
Газовую сварку выполняют двумя способами сварки также, как и наплавку: левым и правым.
Левый способ применяется при сварке деталей толщиной до 5 мм.
Правый способ применяют при сварке деталей толщиной более 5 мм.
Слайд 11К преимуществам газовой сварки относятся простота способа, несложность и дешевизна оборудования,
отсутствие источника электрической энергии.
Недостатками газовой сварки являются довольно низкая производительность с увеличением толщины свариваемого металла и большая зона теплового воздействия на основной металл, что приводит к значительным короблениям свариваемых деталей.
