Презентация, доклад урока по теме Технология ремонта вертикальных поверхностей, облицованных керамическими плитками.

ПОУ «КТТ»

Позволь мне это сделать самому, и это станет моим навсегда". Древняя мудрость

ученика наполнена большим или меньшим количеством знаний, но он не научился их применять, так что о нем приходится сказать, что хотя он кое-что знает, но ничего не умеет»!

Адольф Фридрих Дистерверг

2. Осознаете ценность изучаемого материала

Повторение: покажите знания по технике безопасности и закрепите трудовые приемы и навыки по разделу «Облицовочные работы»

Сегодня на уроке вы :

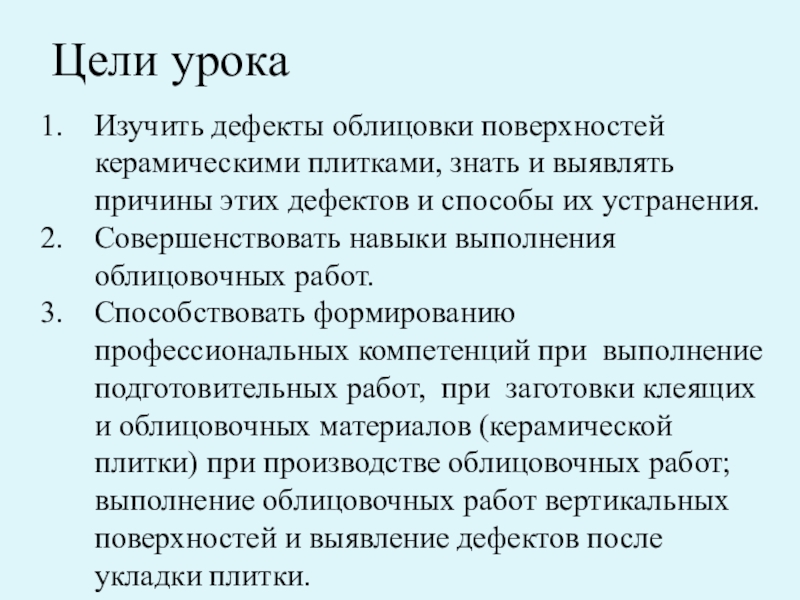

этих дефектов и способы их устранения.
Совершенствовать навыки выполнения облицовочных работ.
Способствовать формированию профессиональных компетенций при выполнение подготовительных работ, при заготовки клеящих и облицовочных материалов (керамической плитки) при производстве облицовочных работ; выполнение облицовочных работ вертикальных поверхностей и выявление дефектов после укладки плитки.

плитки
Приготовление клеящего материала
Провешивание поверхности
смачивание поверхности
Установка маячных плиток
укладка первого ряда плиток
настилка основного фона
Контроль качества
Уход за облицованной поверхностью
Заполнение швов

Ответ:

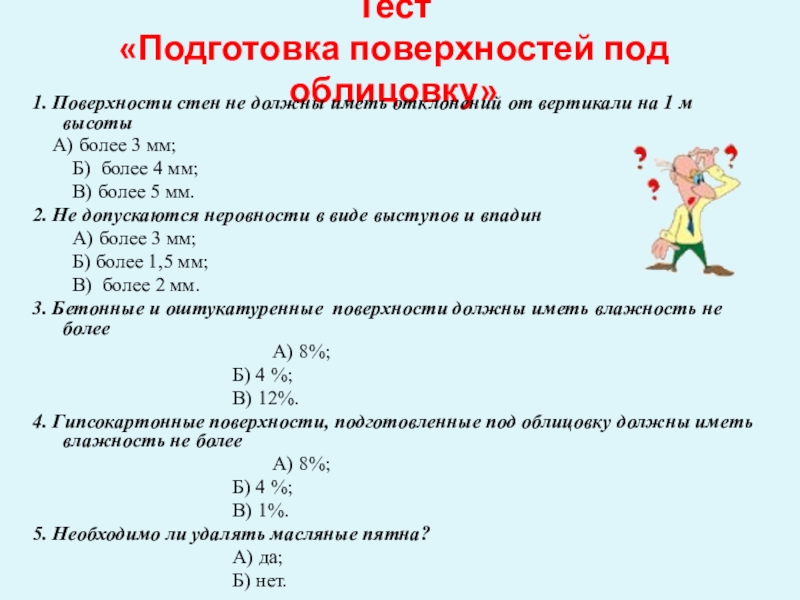

вертикали на 1 м высоты
А) более 3 мм;
Б) более 4 мм;
В) более 5 мм.
2. Не допускаются неровности в виде выступов и впадин
А) более 3 мм;
Б) более 1,5 мм;
В) более 2 мм.
3. Бетонные и оштукатуренные поверхности должны иметь влажность не более
А) 8%;
Б) 4 %;
В) 12%.
4. Гипсокартонные поверхности, подготовленные под облицовку должны иметь влажность не более
А) 8%;
Б) 4 %;
В) 1%.
5. Необходимо ли удалять масляные пятна?
А) да;
Б) нет.

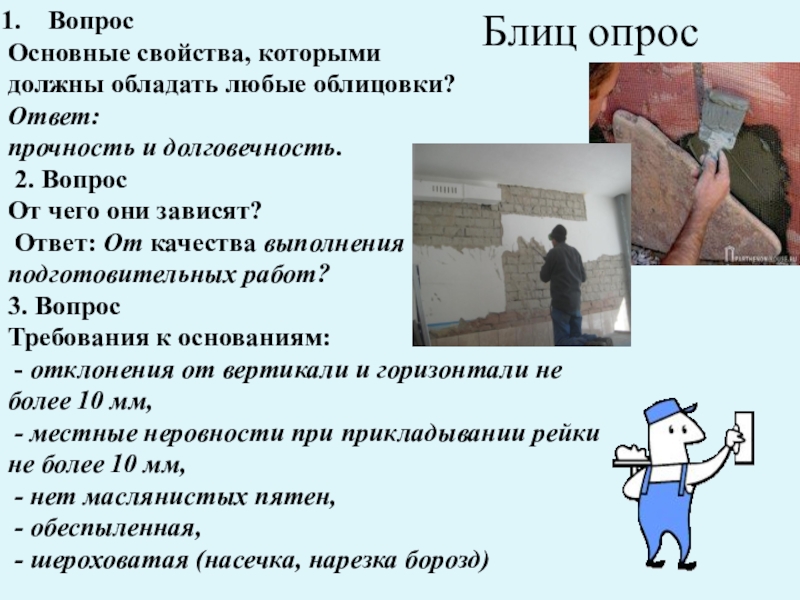

Вопрос
От чего они зависят?
Ответ: От качества выполнения подготовительных работ?
3. Вопрос
Требования к основаниям:
- отклонения от вертикали и горизонтали не более 10 мм,
- местные неровности при прикладывании рейки не более 10 мм,
- нет маслянистых пятен,
- обеспыленная,
- шероховатая (насечка, нарезка борозд)

Блиц опрос

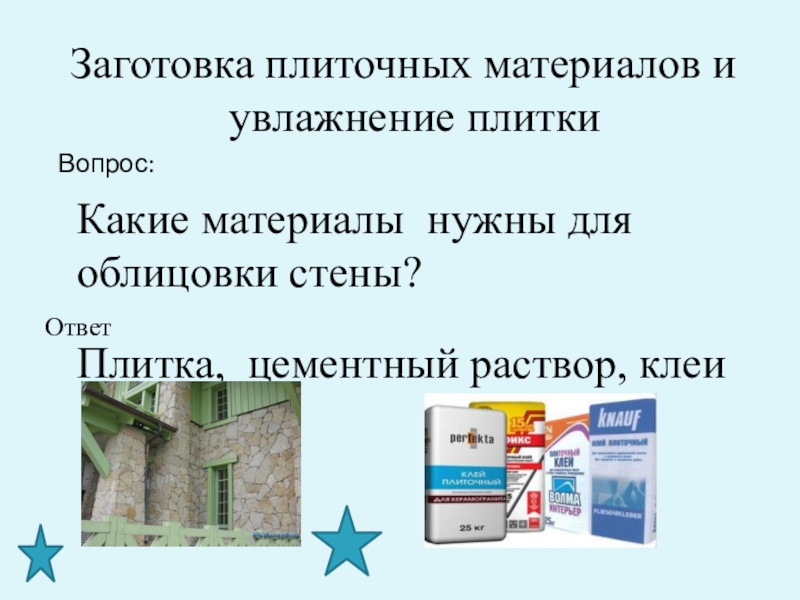

цементный раствор, клеи

Ответ

цветов, форм и размеров, полученные путём формовки и обжига.
Лицевая сторона покрывается глазурью (блестящей или матовой), а тыльная имеет рифлёную поверхность (черепок).
К качеству плитки предъявляются высокие требования.

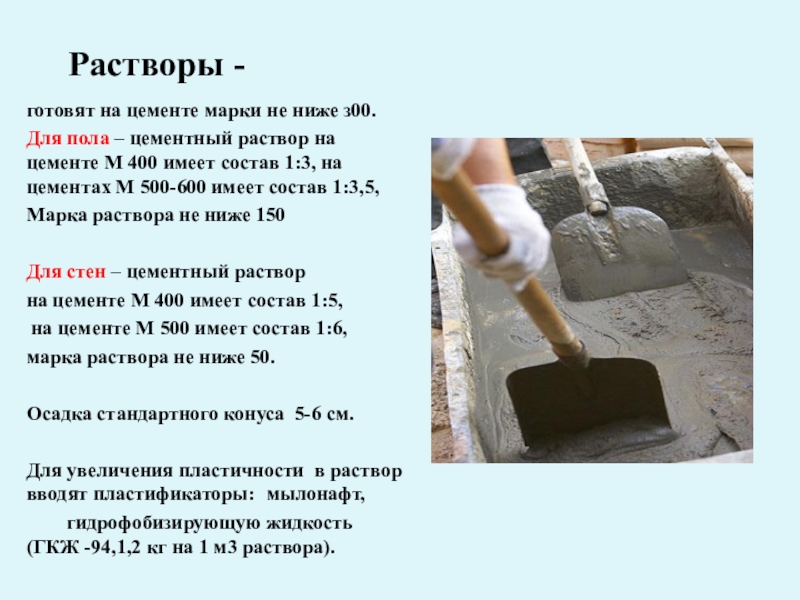

раствор на цементе М 400 имеет состав 1:3, на цементах М 500-600 имеет состав 1:3,5,
Марка раствора не ниже 150

Для стен – цементный раствор
на цементе М 400 имеет состав 1:5,
на цементе М 500 имеет состав 1:6,
марка раствора не ниже 50.

Осадка стандартного конуса 5-6 см.

Для увеличения пластичности в раствор вводят пластификаторы: мылонафт,
гидрофобизирующую жидкость (ГКЖ -94,1,2 кг на 1 м3 раствора).

=

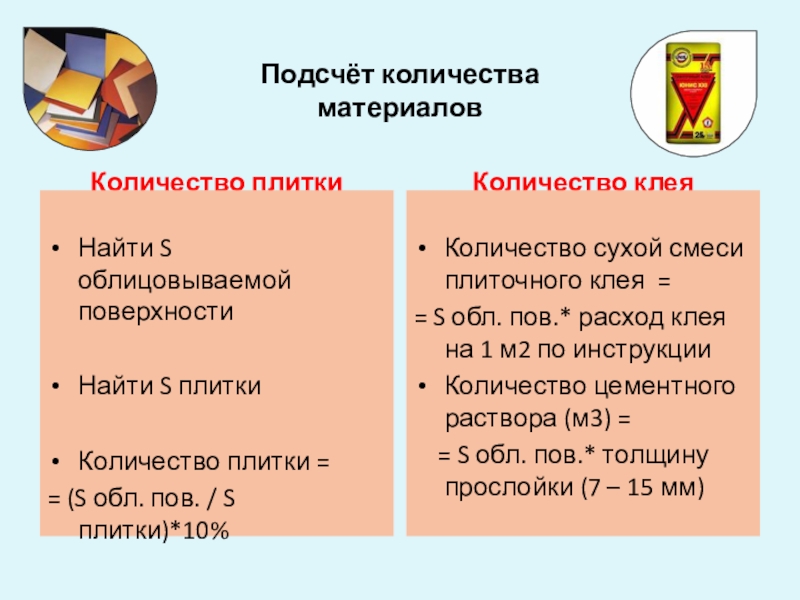

= (S обл. пов. / S плитки)*10%

Количество сухой смеси плиточного клея =
= S обл. пов.* расход клея на 1 м2 по инструкции
Количество цементного раствора (м3) =
= S обл. пов.* толщину прослойки (7 – 15 мм)

с миксером
ветошь
тара для клея
карандаш

погрешность измерения не более 0,5 мм для того, чтобы обеспечить одинаковое расположение и ширину швов.
Сортируют плитку и по оттенку (визуально) для однотонности облицовки.
Откладывают плитки с внешними дефектами.

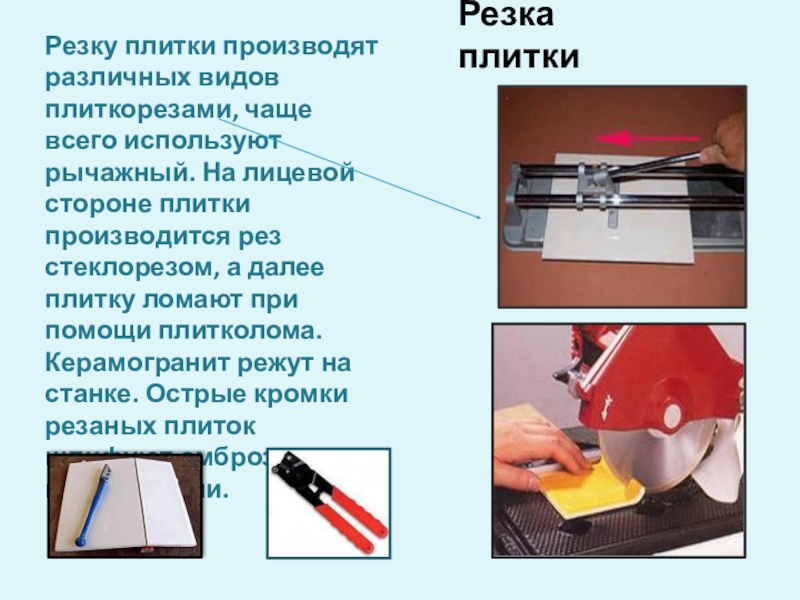

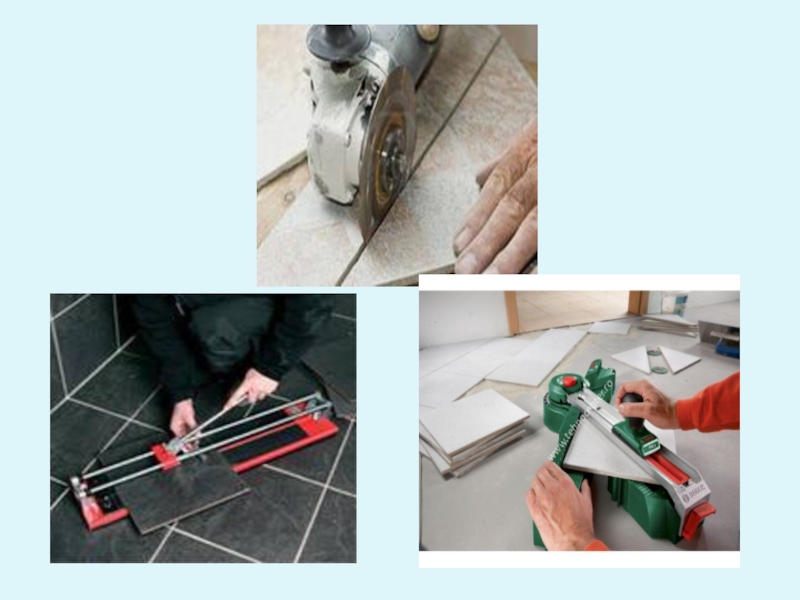

На лицевой стороне плитки производится рез стеклорезом, а далее плитку ломают при помощи плитколома. Керамогранит режут на станке. Острые кромки резаных плиток шлифуют амброзивными материалами.

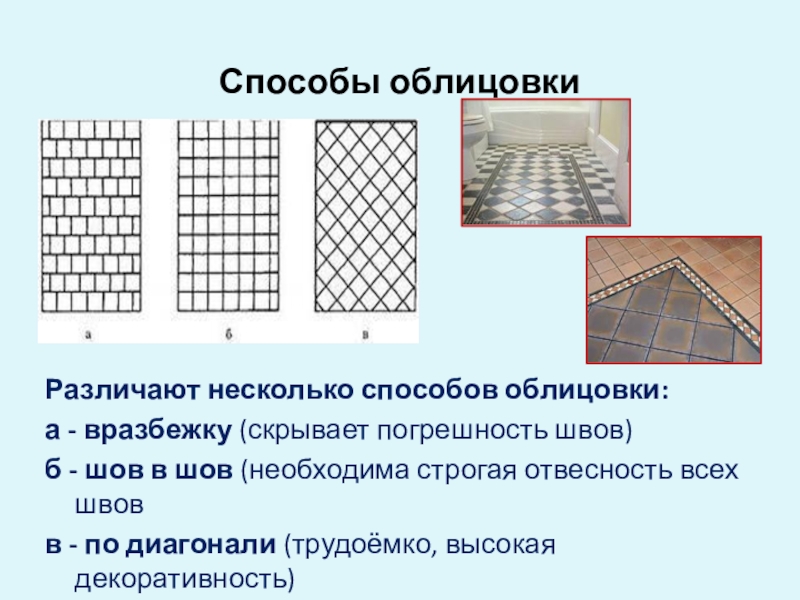

- шов в шов (необходима строгая отвесность всех швов
в - по диагонали (трудоёмко, высокая декоративность)

требования:
Насечку поверхностей с помощью ручных машин или инструментов выполняют в защитных очках с небьющимися стёклами и в рукавицах
Длина ручек у скарпелей, молотков должна быть не менее 150мм
К работе с электроинструментом, допускаются лица, прошедшие специальное обучение и инструктаж по технике безопасности
Поверхность, подлежащую облицовке, очищают от жировых пятен с помощью 3% раствора соляной кислоты
Ветошь, намоченную кислотой, нельзя брать незащищёнными руками
Бутылки с кислотой хранят и переносят в плетённых корзинах, каждую бутыль снабжают биркой, где указаны: наименование кислоты и её концентрация

Техника безопасности

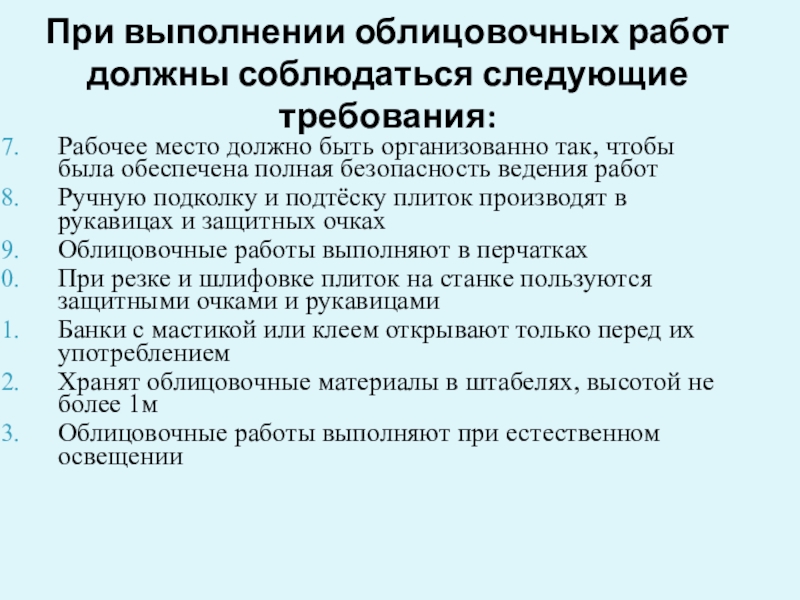

организованно так, чтобы была обеспечена полная безопасность ведения работ
Ручную подколку и подтёску плиток производят в рукавицах и защитных очках
Облицовочные работы выполняют в перчатках
При резке и шлифовке плиток на станке пользуются защитными очками и рукавицами
Банки с мастикой или клеем открывают только перед их употреблением
Хранят облицовочные материалы в штабелях, высотой не более 1м
Облицовочные работы выполняют при естественном освещении

к которым относятся трещины, сколы, вздутия, невыводимые загрязнения и т.п.;

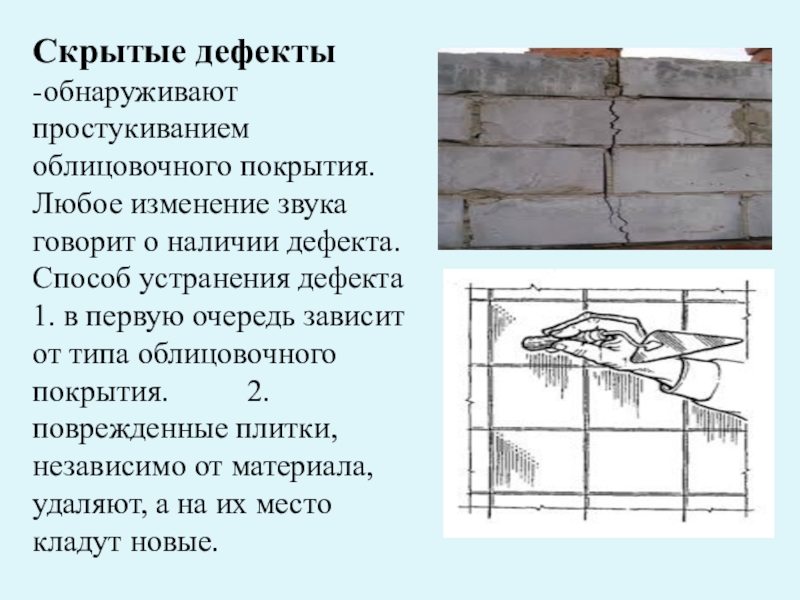

—   скрытые дефекты такие,
как отслоения плиток,
с раствором или без него.

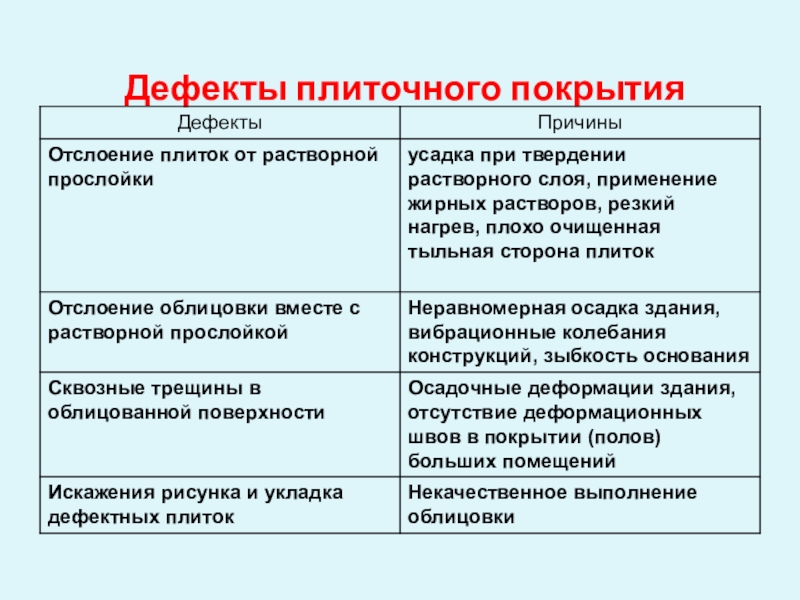

Дефекты

наличии дефекта.
Способ устранения дефекта
1. в первую очередь зависит от типа облицовочного покрытия. 2. поврежденные плитки, независимо от материала, удаляют, а на их место кладут новые.

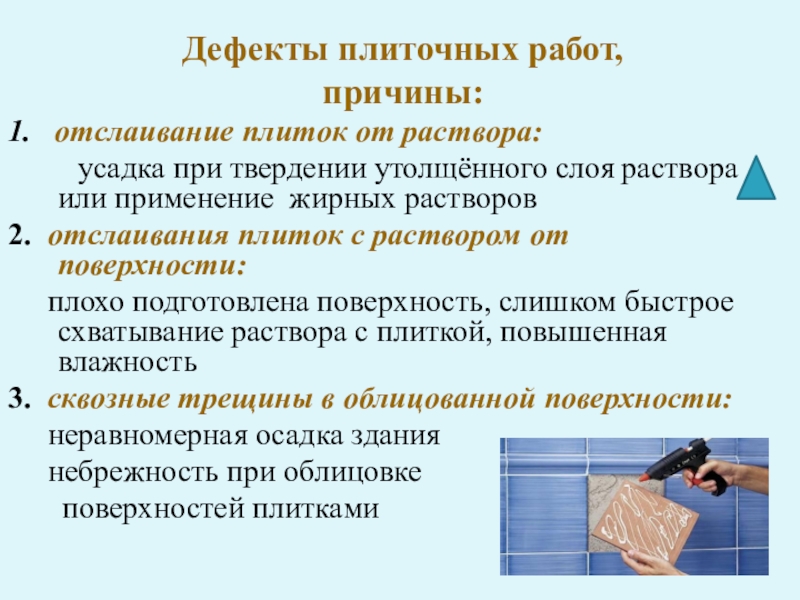

усадка при твердении утолщённого слоя раствора или применение жирных растворов
2. отслаивания плиток с раствором от поверхности:
плохо подготовлена поверхность, слишком быстрое схватывание раствора с плиткой, повышенная влажность
3. сквозные трещины в облицованной поверхности:
неравномерная осадка здания
небрежность при облицовке
поверхностей плитками

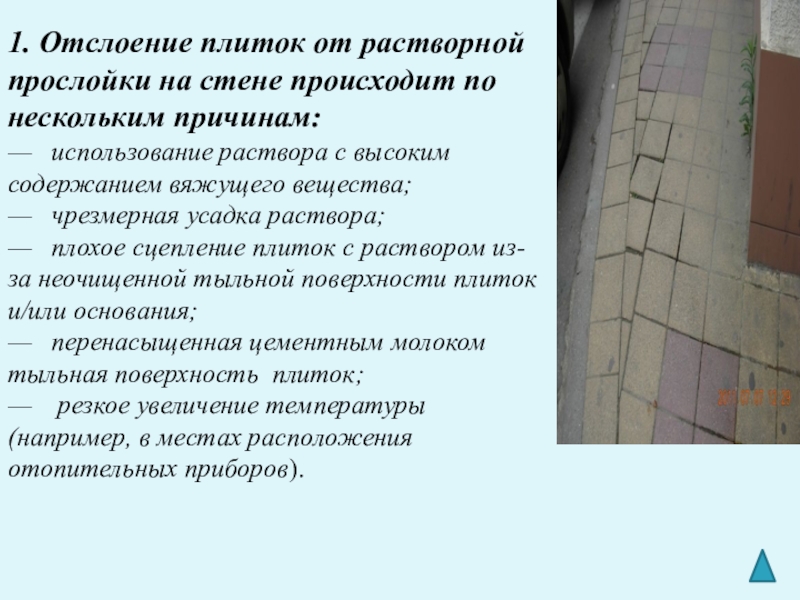

причинам:
—   использование раствора с высоким содержанием вяжущего вещества;
—   чрезмерная усадка раствора;
—   плохое сцепление плиток с раствором из-за неочищенной тыльной поверхности плиток и/или основания;
—   перенасыщенная цементным молоком тыльная поверхность плиток;
—    резкое увеличение температуры (например, в местах расположения отопительных приборов).

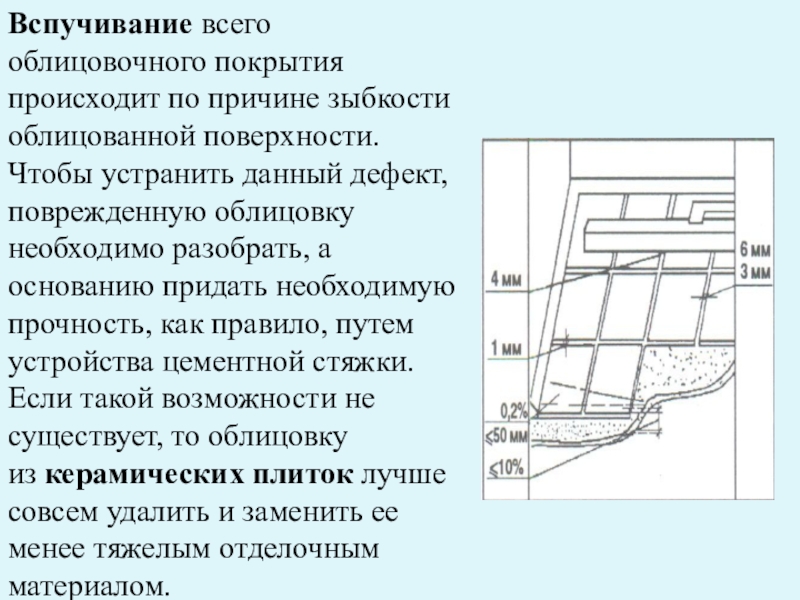

устранить данный дефект, поврежденную облицовку необходимо разобрать, а основанию придать необходимую прочность, как правило, путем устройства цементной стяжки. Если такой возможности не существует, то облицовку из керамических плиток лучше совсем удалить и заменить ее менее тяжелым отделочным материалом.

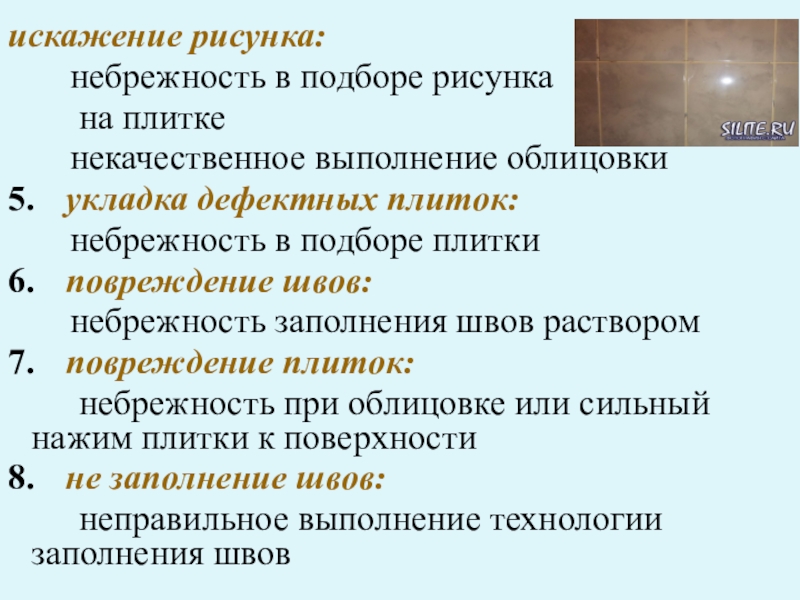

на плитке
некачественное выполнение облицовки
5. укладка дефектных плиток:
небрежность в подборе плитки
6. повреждение швов:
небрежность заполнения швов раствором
7. повреждение плиток:
небрежность при облицовке или сильный нажим плитки к поверхности
8. не заполнение швов:
неправильное выполнение технологии заполнения швов

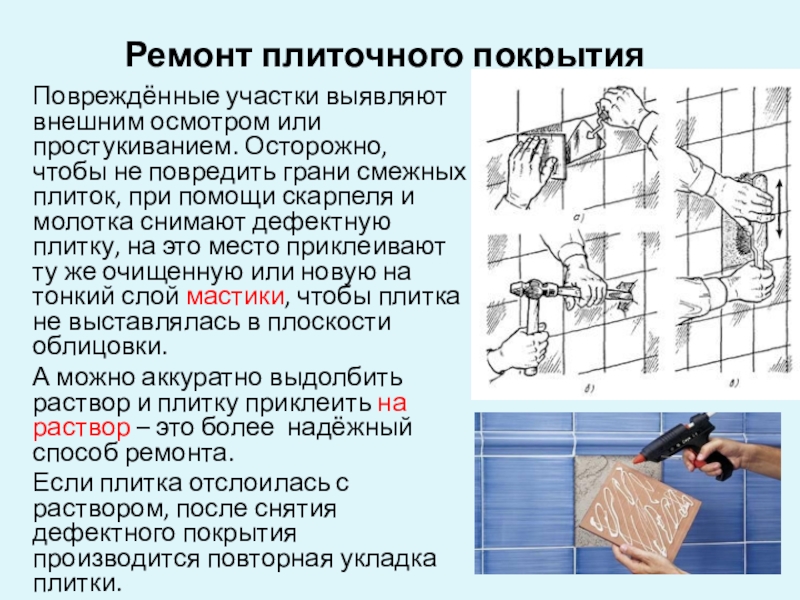

не повредить грани смежных плиток, при помощи скарпеля и молотка снимают дефектную плитку, на это место приклеивают ту же очищенную или новую на тонкий слой мастики, чтобы плитка не выставлялась в плоскости облицовки.
А можно аккуратно выдолбить раствор и плитку приклеить на раствор – это более надёжный способ ремонта.
Если плитка отслоилась с раствором, после снятия дефектного покрытия производится повторная укладка плитки.

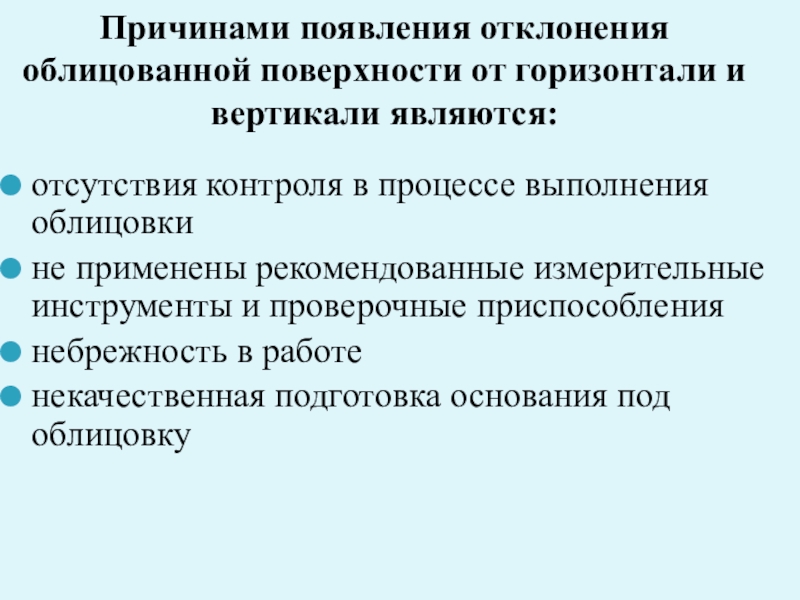

в процессе выполнения облицовки
не применены рекомендованные измерительные инструменты и проверочные приспособления
небрежность в работе
некачественная подготовка основания под облицовку

неосторожного перетаскивания мебели, заделывают шпаклевкой. Шпаклевку готовят из самой же плитки. Для этого необходимо остро заточенным ножом сострогать часть плитки в количестве, необходимом для заполнения отверстия. Полученную стружку собирают в миску и разбавляют несколькими каплями ацетона (в крайнем случае, бесцветного лака для ногтей) до консистенции обычной шпаклевки. Вокруг отверстия наклеивают клейкую ленту шириной не менее 2,5 см. После этого при помощи шпателя в отверстие вводят шпаклевку. Излишки немедленно удаляют. Примерно через 30 минут, когда шпаклевка высохнет, ленту следует удалить, а поверхность облицовки отполировать. Если отремонтированный участок будет казаться более матовым, чем остальная облицовка, то его следует покрыть слоем бесцветного лака.

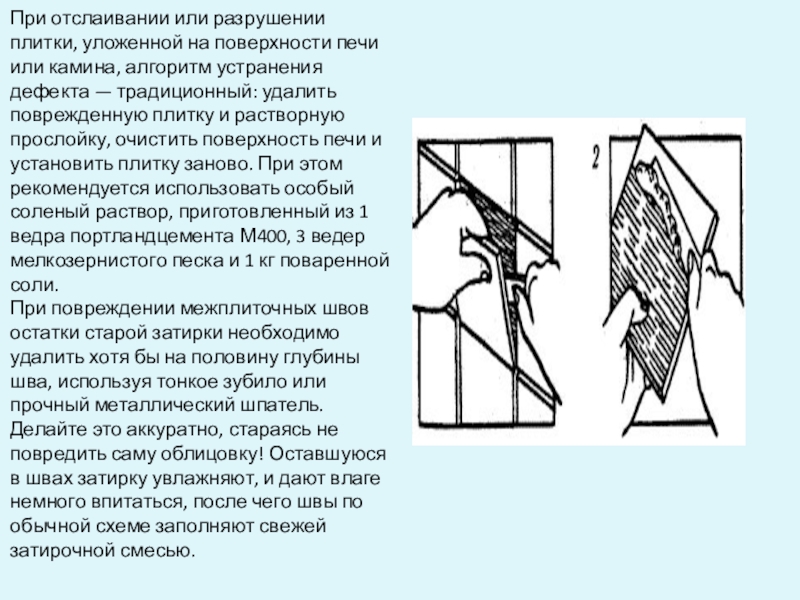

алгоритм устранения дефекта — традиционный: удалить поврежденную плитку и растворную прослойку, очистить поверхность печи и установить плитку заново. При этом рекомендуется использовать особый соленый раствор, приготовленный из 1 ведра портландцемента М400, 3 ведер мелкозернистого песка и 1 кг поваренной соли.
При повреждении межплиточных швов остатки старой затирки необходимо удалить хотя бы на половину глубины шва, используя тонкое зубило или прочный металлический шпатель. Делайте это аккуратно, стараясь не повредить саму облицовку! Оставшуюся в швах затирку увлажняют, и дают влаге немного впитаться, после чего швы по обычной схеме заполняют свежей затирочной смесью.

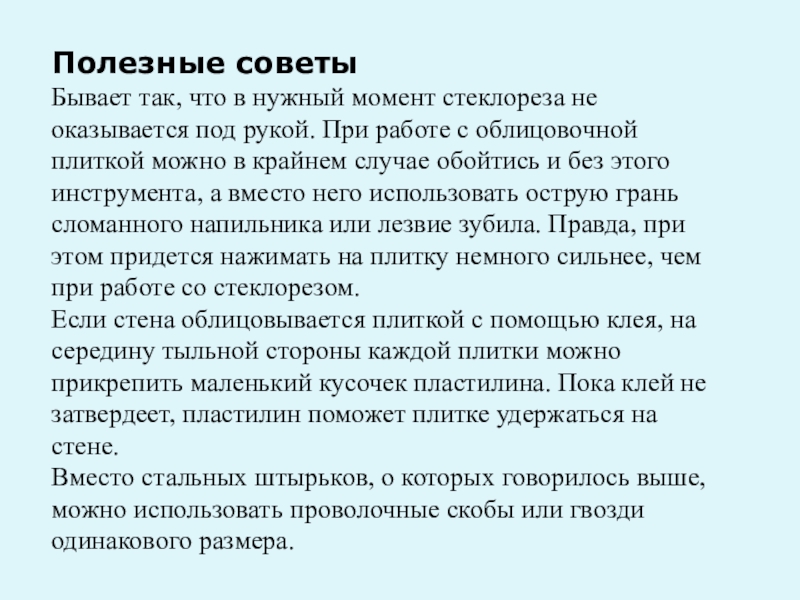

рукой. При работе с облицовочной плиткой можно в крайнем случае обойтись и без этого инструмента, а вместо него использовать острую грань сломанного напильника или лезвие зубила. Правда, при этом придется нажимать на плитку немного сильнее, чем при работе со стеклорезом.
Если стена облицовывается плиткой с помощью клея, на середину тыльной стороны каждой плитки можно прикрепить маленький кусочек пластилина. Пока клей не затвердеет, пластилин поможет плитке удержаться на стене.
Вместо стальных штырьков, о которых говорилось выше, можно использовать проволочные скобы или гвозди одинакового размера.
