Презентация, доклад урока по инженерной графике на тему Эскиз зубчатого колеса

Содержание

Научиться условно изображать зубчатые колесаознакомиться с правилами выполнения и оформления чертежей зубчатых колес в соответствии с ГОСТ 2.403–75приобрести практические навыки по определению основных параметров зубчатых колесЦели урока:

Слайд 1ГБОУ СПО РО
«Новочеркасский машиностроительный колледж»
Учебная дисциплина ОП.01.
Инженерная графика
Тема 3.6 «Зубчатые

передачи»

Тема урока
«Эскиз зубчатого колеса»

ГБОУ СПО РО«Новочеркасский машиностроительный колледж»Учебная дисциплина ОП.01. Инженерная графикаТема 3.6 «Зубчатые передачи»Тема урока «Эскиз зубчатого колеса»

Слайд 2Научиться условно изображать зубчатые колеса
ознакомиться с правилами выполнения и оформления чертежей

зубчатых колес в соответствии с ГОСТ 2.403–75
приобрести практические навыки по определению основных параметров зубчатых колес

Цели урока:

Научиться условно изображать зубчатые колесаознакомиться с правилами выполнения  и оформления чертежей зубчатых колес  в соответствии

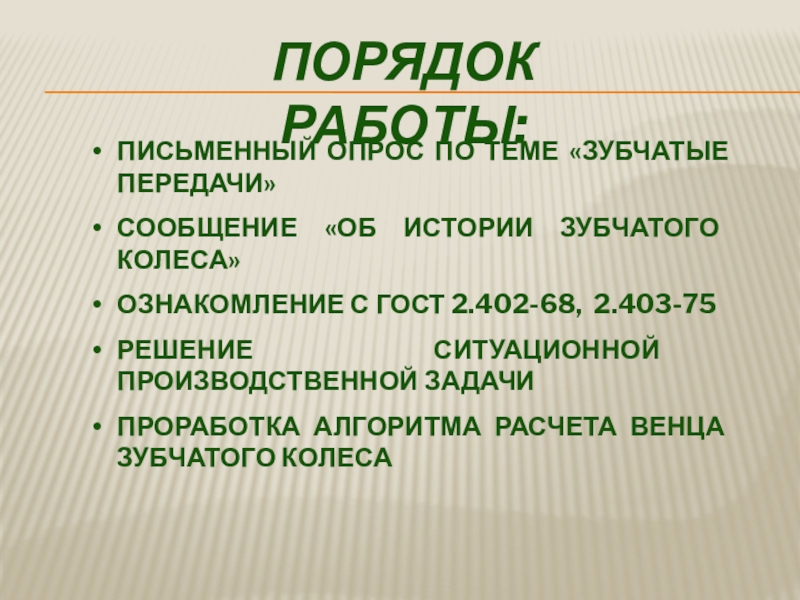

Слайд 3Порядок работы:
письменный опрос по теме «Зубчатые передачи»
сообщение «Об истории зубчатого колеса»


ознакомление с ГОСТ 2.402-68, 2.403-75
Решение ситуационной производственной задачи
проработка алгоритма расчета венца зубчатого колеса
Порядок работы:письменный опрос по теме «Зубчатые передачи»сообщение «Об истории зубчатого колеса» ознакомление с ГОСТ 2.402-68, 2.403-75Решение ситуационной

Слайд 4Письменный опрос

Письменный опрос

Слайд 5Критерии оценки
оценка «5» - не более одной ошибки
оценка «4» -

две-три ошибки
оценка «3» - четыре ошибки
оценка «2» - более четырех ошибок
Критерии оценки оценка «5» - не более одной ошибкиоценка «4» - две-три ошибкиоценка «3» - четыре ошибкиоценка

Слайд 6 Сообщение «об истории зубчатого колеса»

Сообщение  «об истории зубчатого колеса»

Слайд 7История зубчатого колеса

История зубчатого колеса

Слайд 8в Настоящее время зубчатое колесо изображают на гербах


Шестерня - символ развивающейся
индустрии

в Настоящее время зубчатое колесо изображают на гербахШестерня - символ развивающейсяиндустрии

Слайд 9Шестерни молекулярного размера на основе нанотрубок
Новые технологии

Шестерни молекулярного размера на основе нанотрубокНовые технологии

Слайд 10ознакомление с ГОСТ 2.402-68, 2.403-75

ознакомление с  ГОСТ 2.402-68, 2.403-75

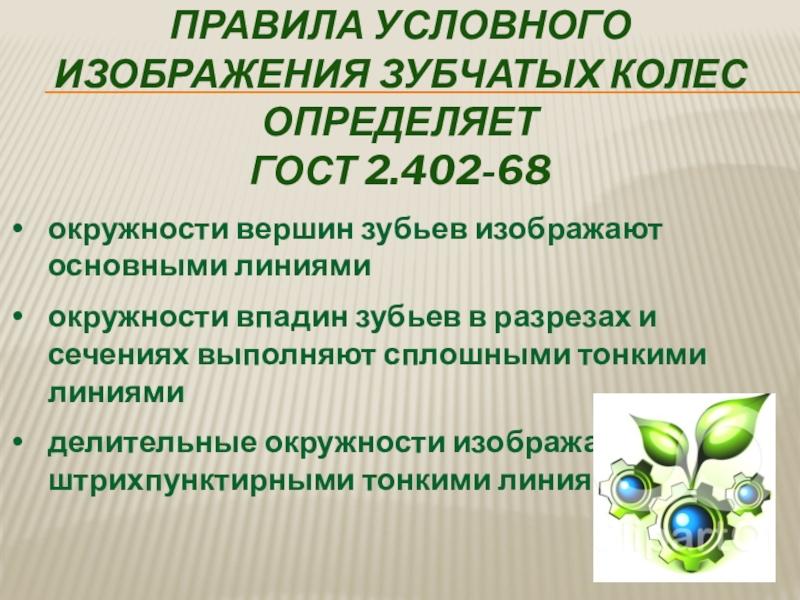

Слайд 11Правила условного изображения зубчатых колес определяет ГОСТ 2.402-68

окружности вершин зубьев изображают

основными линиями
окружности впадин зубьев в разрезах и сечениях выполняют сплошными тонкими линиями
делительные окружности изображаются штрихпунктирными тонкими линиями
Правила условного изображения зубчатых колес определяет  ГОСТ 2.402-68окружности вершин зубьев изображают основными линиямиокружности впадин зубьев в

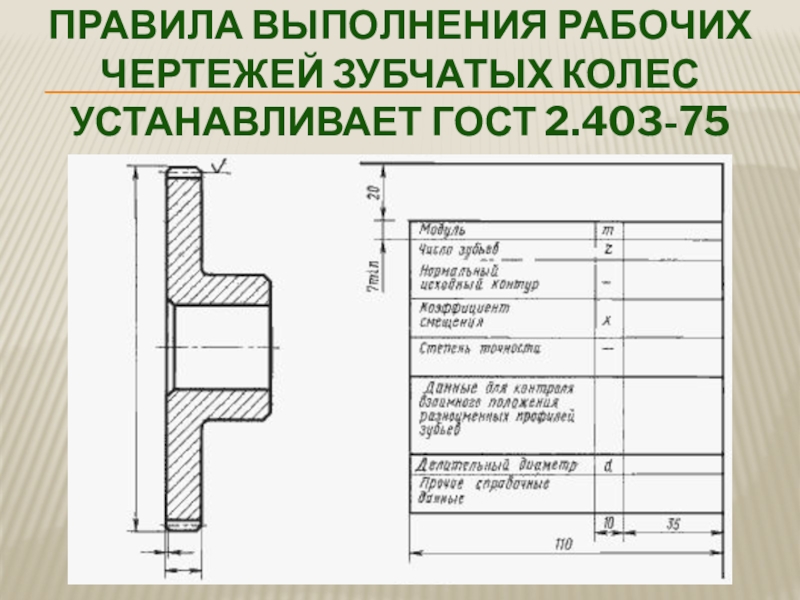

Слайд 12Правила выполнения рабочих чертежей зубчатых колес устанавливает ГОСТ 2.403-75

Правила выполнения рабочих чертежей зубчатых колес устанавливает ГОСТ 2.403-75

Слайд 13Решение Ситуационной производственной задачи

Решение Ситуационной производственной задачи

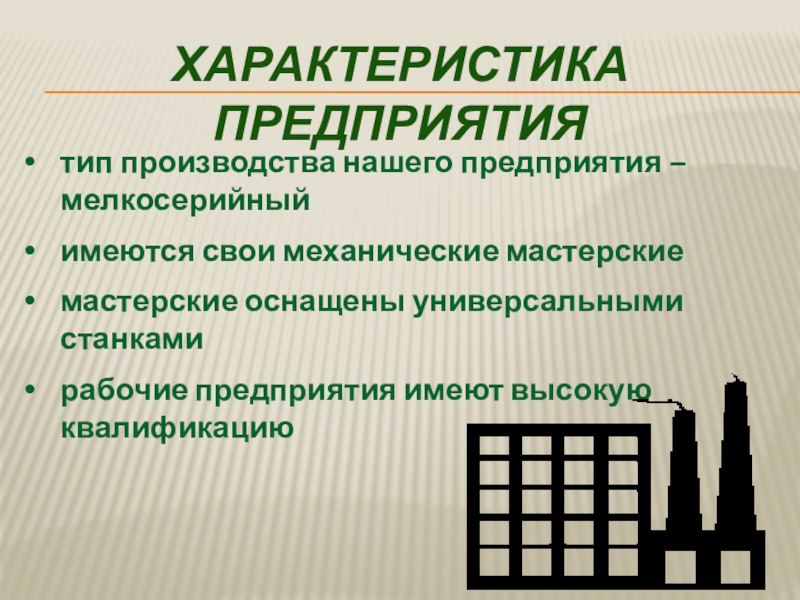

Слайд 14Характеристика предприятия
тип производства нашего предприятия – мелкосерийный
имеются свои механические мастерские
мастерские оснащены

универсальными станками
рабочие предприятия имеют высокую квалификацию
Характеристика предприятиятип производства нашего предприятия – мелкосерийныйимеются свои механические мастерскиемастерские оснащены универсальными станкамирабочие предприятия имеют высокую квалификацию

Слайд 15проработка
алгоритма
расчета венца зубчатого колеса

проработка алгоритма расчета венца зубчатого колеса

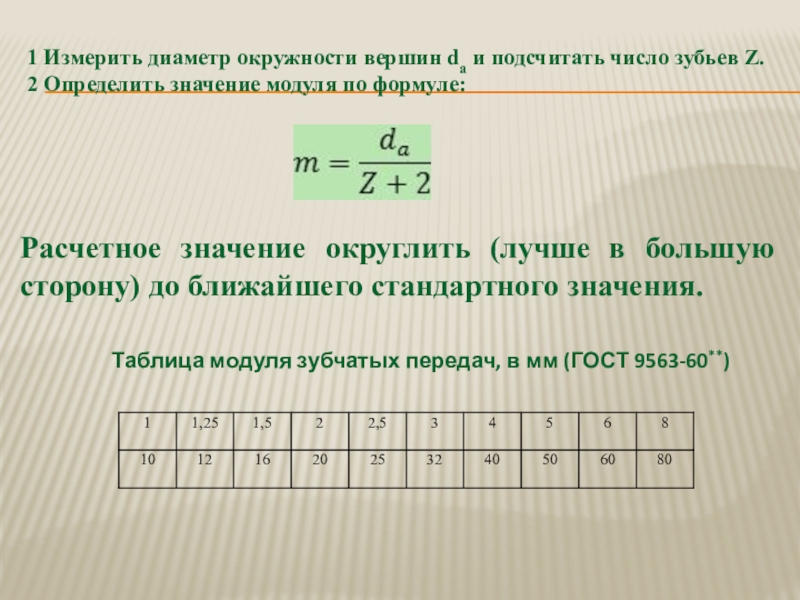

Слайд 161 Измерить диаметр окружности вершин da и подсчитать число зубьев Z.
2

Определить значение модуля по формуле:


Таблица модуля зубчатых передач, в мм (ГОСТ 9563-60**)

Расчетное значение округлить (лучше в большую сторону) до ближайшего стандартного значения.

1 Измерить диаметр окружности вершин da и подсчитать число зубьев Z.2 Определить значение модуля по формуле: Таблица

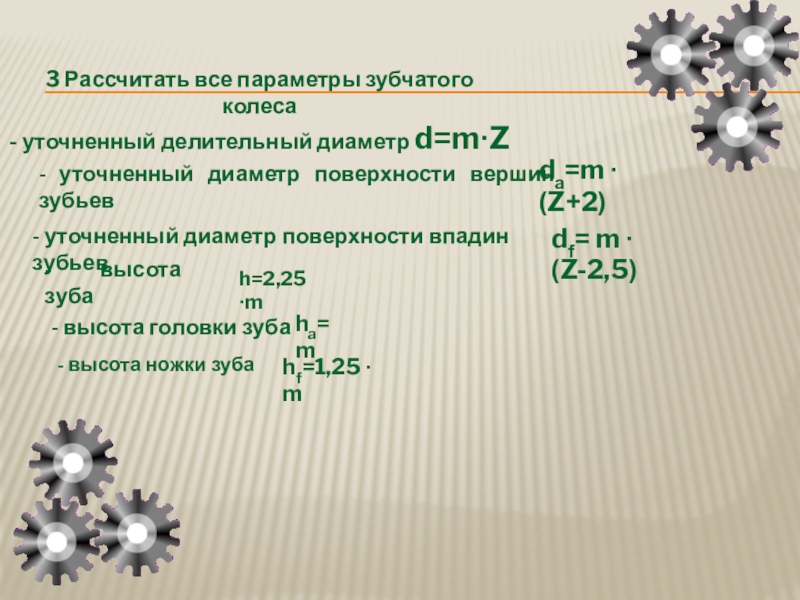

Слайд 173 Рассчитать все параметры зубчатого колеса
- уточненный делительный диаметр d=m∙Z
- уточненный

диаметр поверхности вершин зубьев

da=m ∙(Z+2)

- уточненный диаметр поверхности впадин зубьев

df= m ∙(Z-2,5)

- высота зуба

- высота головки зуба

- высота ножки зуба

h=2,25 ∙m

ha= m

hf=1,25 ∙ m

3 Рассчитать все параметры зубчатого колеса- уточненный делительный диаметр d=m∙Z- уточненный диаметр поверхности вершин зубьев da=m ∙(Z+2)-

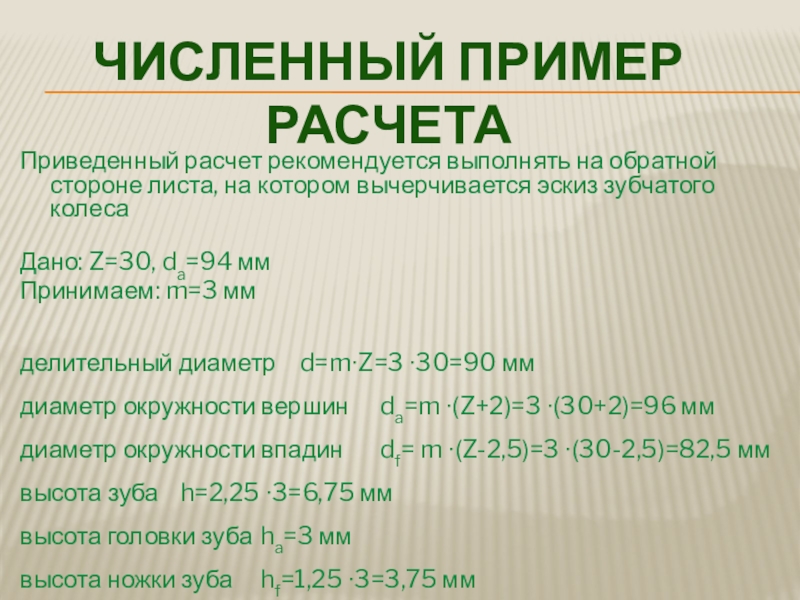

Слайд 18Приведенный расчет рекомендуется выполнять на обратной стороне листа, на котором вычерчивается

эскиз зубчатого колеса
Дано: Z=30, da=94 мм
Принимаем: m=3 мм

делительный диаметр d=m∙Z=3 ∙30=90 мм
диаметр окружности вершин da=m ∙(Z+2)=3 ∙(30+2)=96 мм
диаметр окружности впадин df= m ∙(Z-2,5)=3 ∙(30-2,5)=82,5 мм
высота зуба h=2,25 ∙3=6,75 мм
высота головки зуба ha=3 мм
высота ножки зуба hf=1,25 ∙3=3,75 мм

Численный пример расчета

.

Приведенный расчет рекомендуется выполнять на обратной стороне листа, на котором вычерчивается эскиз зубчатого колеса  Дано: Z=30,

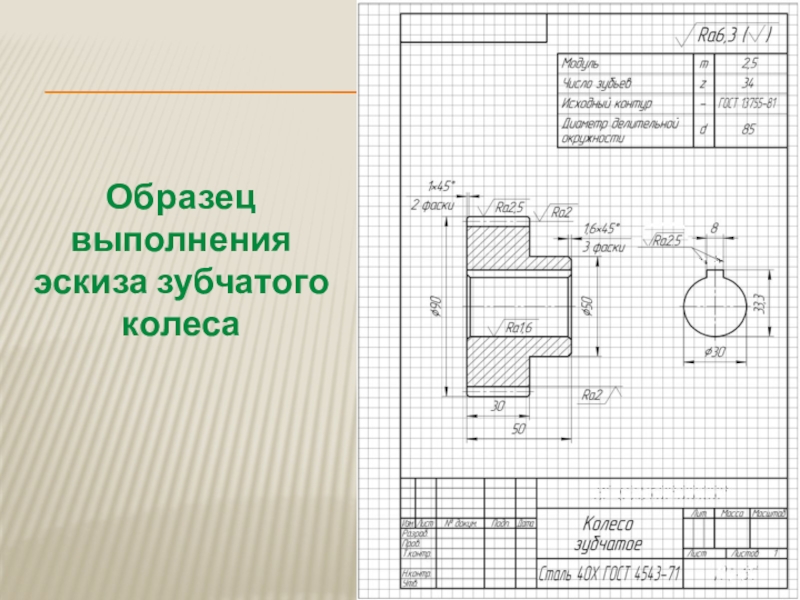

Слайд 19Образец выполнения эскиза зубчатого колеса

Образец выполнения эскиза зубчатого колеса

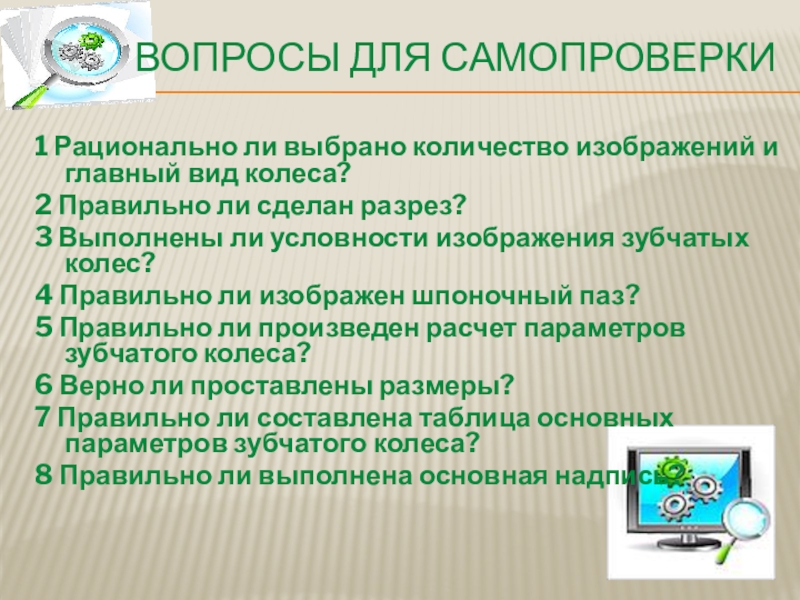

Слайд 20 Вопросы для самопроверки
1

Рационально ли выбрано количество изображений и главный вид колеса?
2 Правильно ли сделан разрез?
3 Выполнены ли условности изображения зубчатых колес?
4 Правильно ли изображен шпоночный паз?
5 Правильно ли произведен расчет параметров зубчатого колеса?
6 Верно ли проставлены размеры?
7 Правильно ли составлена таблица основных параметров зубчатого колеса?
8 Правильно ли выполнена основная надпись?
Вопросы для самопроверки1 Рационально ли выбрано количество изображений и

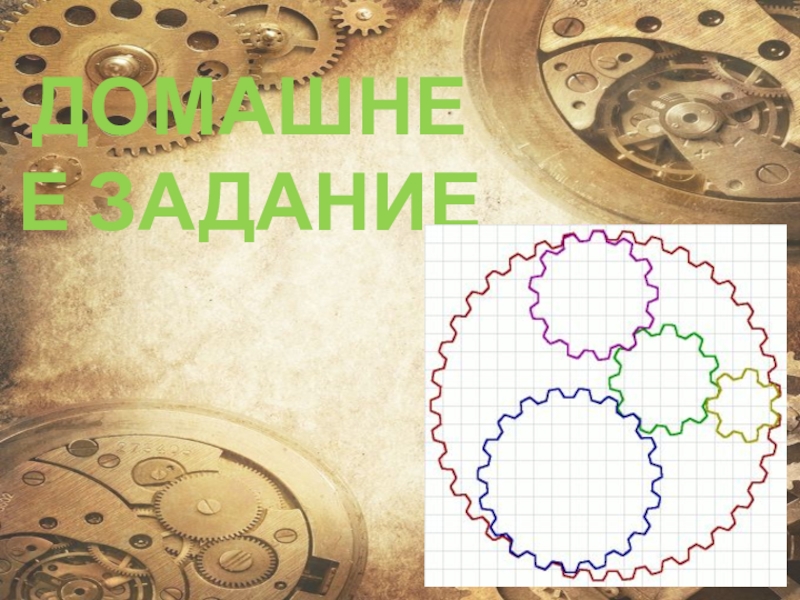

Слайд 21Домашнее задание

Домашнее задание

Слайд 22Закончить выполнение эскиза
подготовиться к опросу по теме «Рабочие чертежи детали»

Закончить выполнение эскизаподготовиться к опросу по теме «Рабочие чертежи детали»
