Презентация, доклад урока по дисциплине Электротехника на тему Электрическая цепь

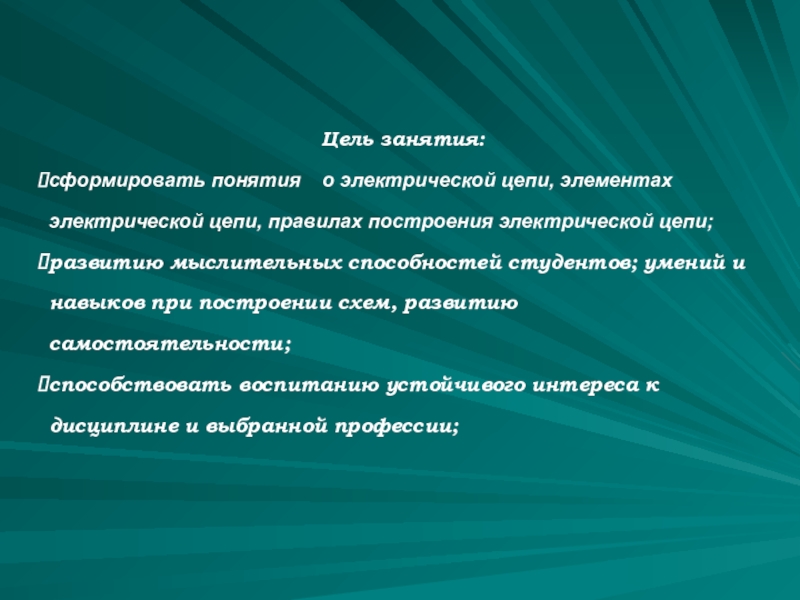

построения электрической цепи;
развитию мыслительных способностей студентов; умений и навыков при построении схем, развитию самостоятельности;
способствовать воспитанию устойчивого интереса к дисциплине и выбранной профессии;

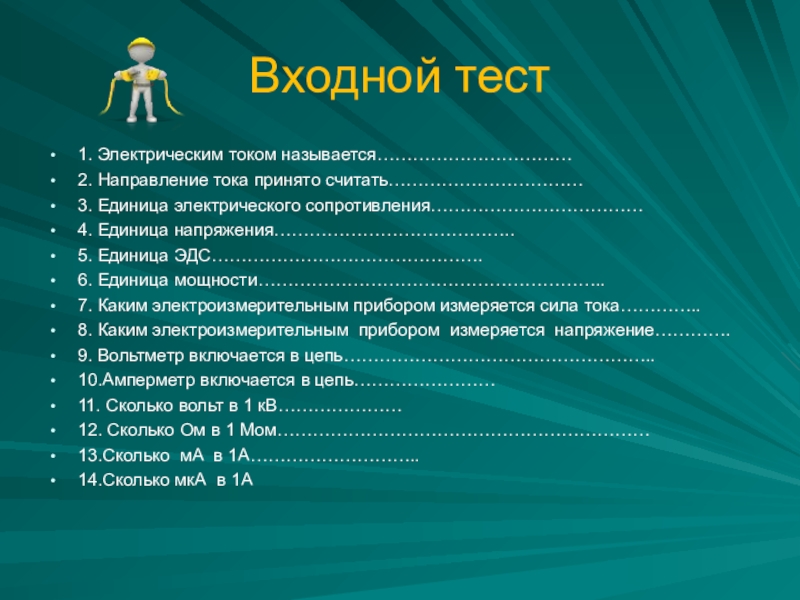

сопротивления………………………………
4. Единица напряжения…………………………………..
5. Единица ЭДС……………………………………….
6. Единица мощности…………………………………………………..
7. Каким электроизмерительным прибором измеряется сила тока…………..
8. Каким электроизмерительным прибором измеряется напряжение………….
9. Вольтметр включается в цепь……………………………………………..
10.Амперметр включается в цепь……………………
11. Сколько вольт в 1 кВ…………………
12. Сколько Ом в 1 Мом………………………………………………………
13.Сколько мА в 1А………………………..
14.Сколько мкА в 1А

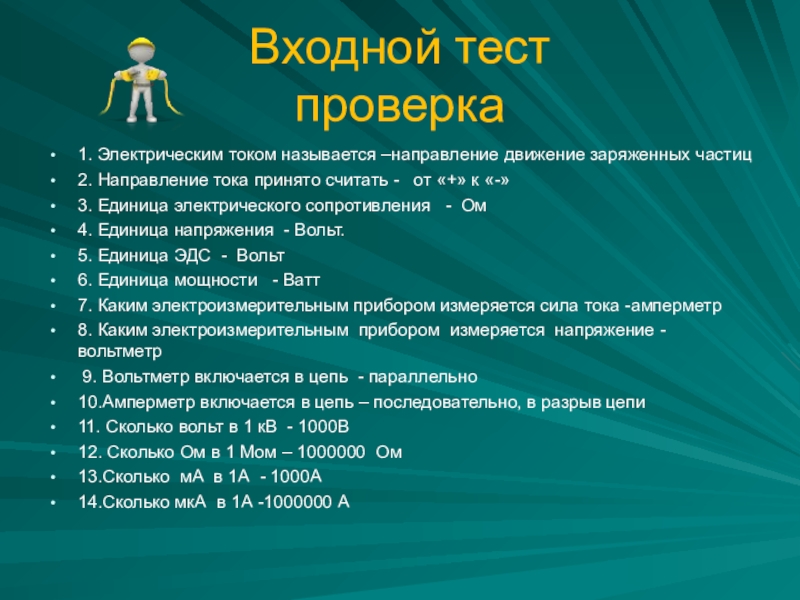

принято считать - от «+» к «-»
3. Единица электрического сопротивления - Ом
4. Единица напряжения - Вольт.
5. Единица ЭДС - Вольт
6. Единица мощности - Ватт
7. Каким электроизмерительным прибором измеряется сила тока -амперметр
8. Каким электроизмерительным прибором измеряется напряжение - вольтметр
9. Вольтметр включается в цепь - параллельно
10.Амперметр включается в цепь – последовательно, в разрыв цепи
11. Сколько вольт в 1 кВ - 1000В
12. Сколько Ом в 1 Мом – 1000000 Ом
13.Сколько мА в 1А - 1000А
14.Сколько мкА в 1А -1000000 А

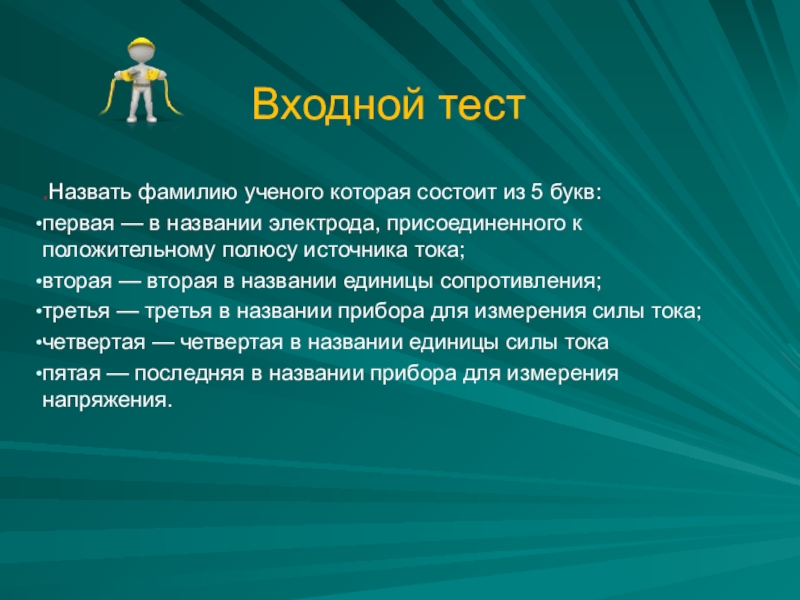

фамилию ученого которая состоит из 5 букв:
первая — в названии электрода, присоединенного к положительному полюсу источника тока;
вторая — вторая в названии единицы сопротивления;
третья — третья в названии прибора для измерения силы тока;
четвертая — четвертая в названии единицы силы тока
пятая — последняя в названии прибора для измерения напряжения.

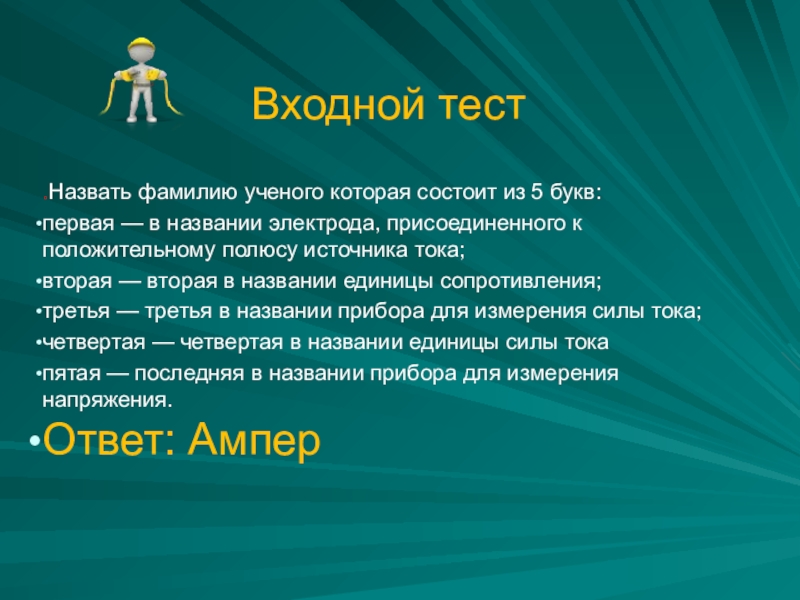

фамилию ученого которая состоит из 5 букв:
первая — в названии электрода, присоединенного к положительному полюсу источника тока;
вторая — вторая в названии единицы сопротивления;
третья — третья в названии прибора для измерения силы тока;
четвертая — четвертая в названии единицы силы тока
пятая — последняя в названии прибора для измерения напряжения.
Ответ: Ампер

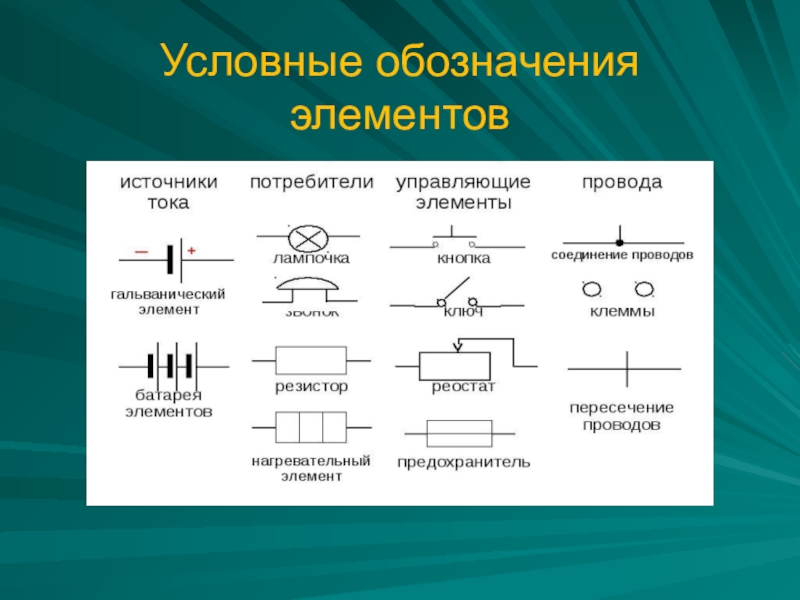

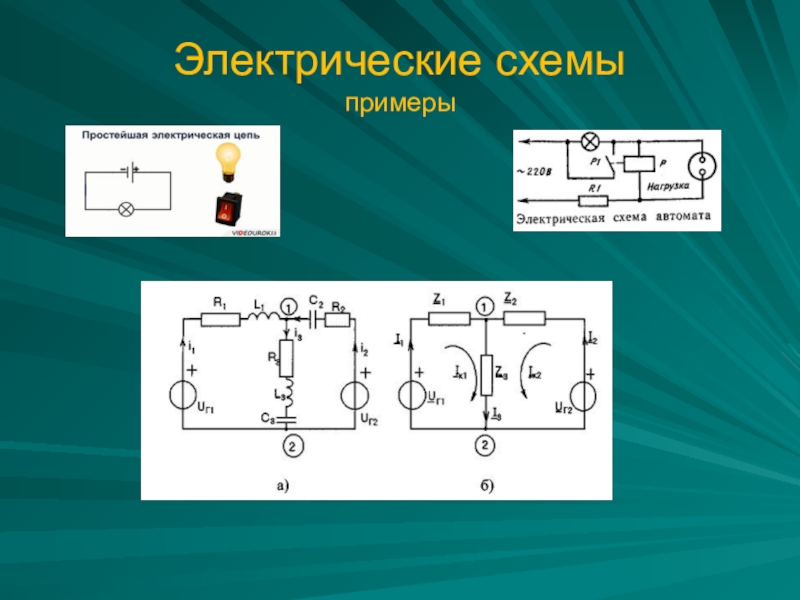

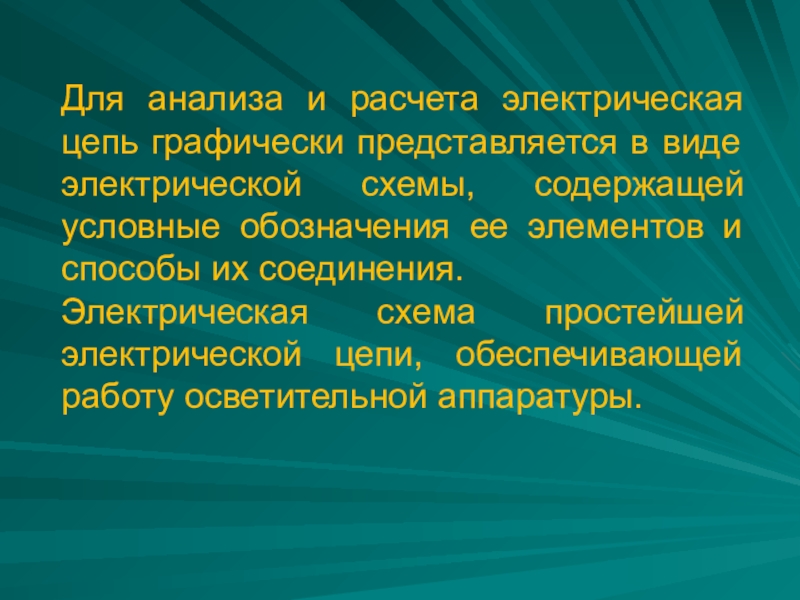

схемы, содержащей условные обозначения ее элементов и способы их соединения.

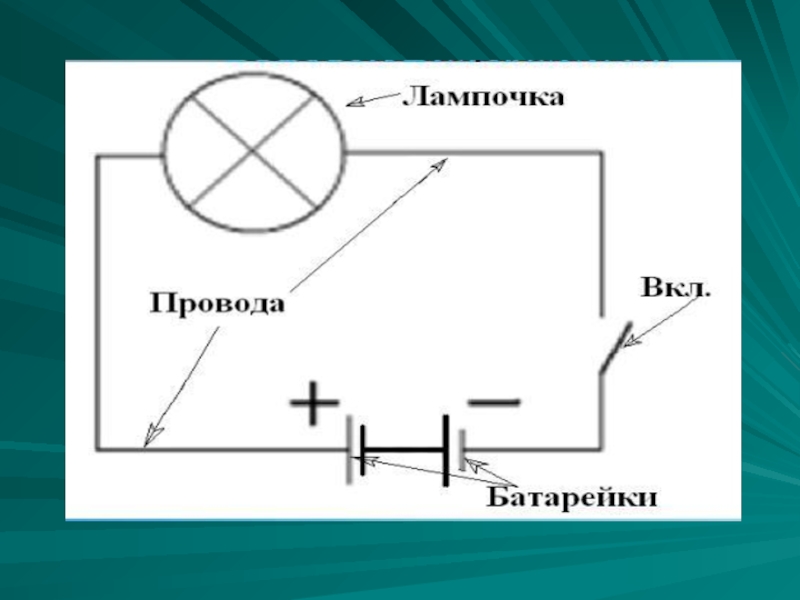

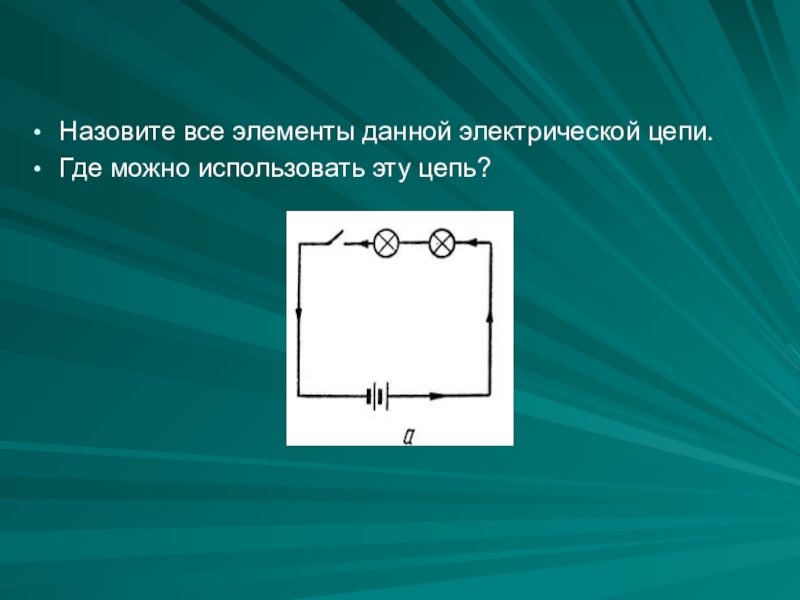

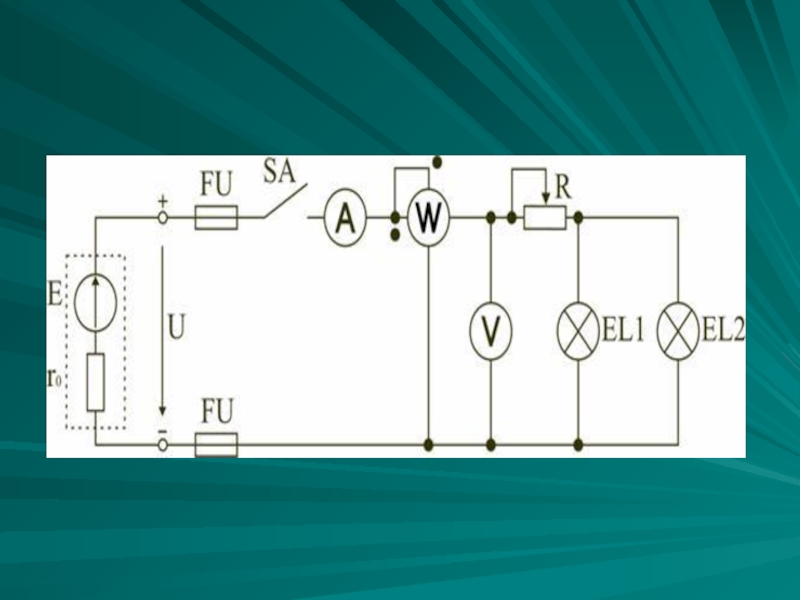

Электрическая схема простейшей электрической цепи, обеспечивающей работу осветительной аппаратуры.

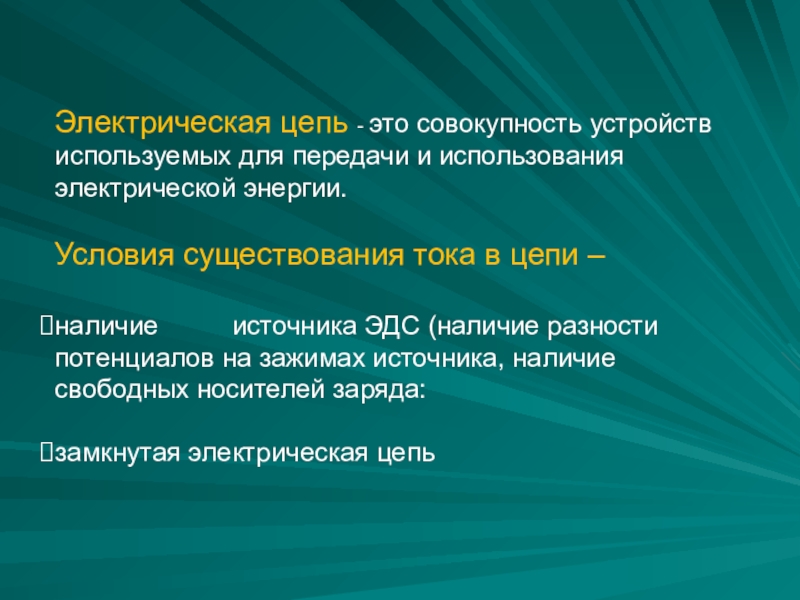

электрической энергии.

Условия существования тока в цепи –

наличие источника ЭДС (наличие разности потенциалов на зажимах источника, наличие свободных носителей заряда:

замкнутая электрическая цепь

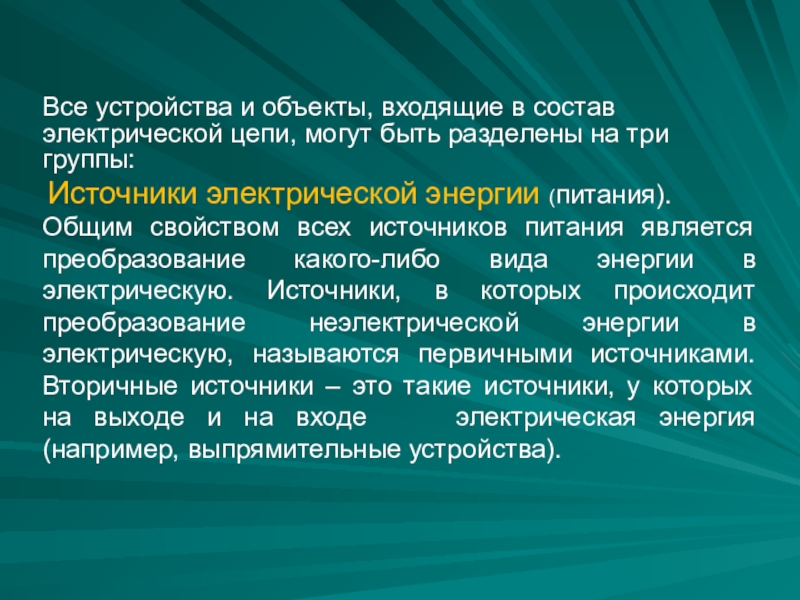

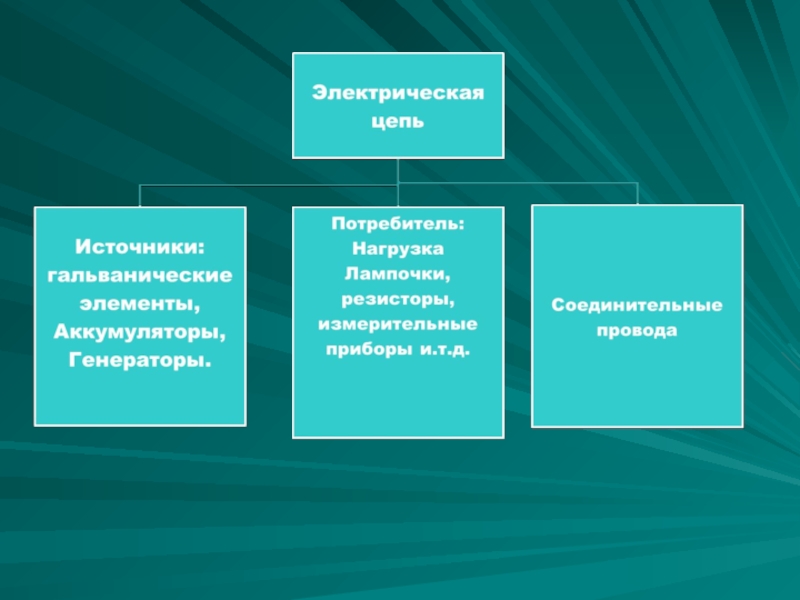

разделены на три группы:

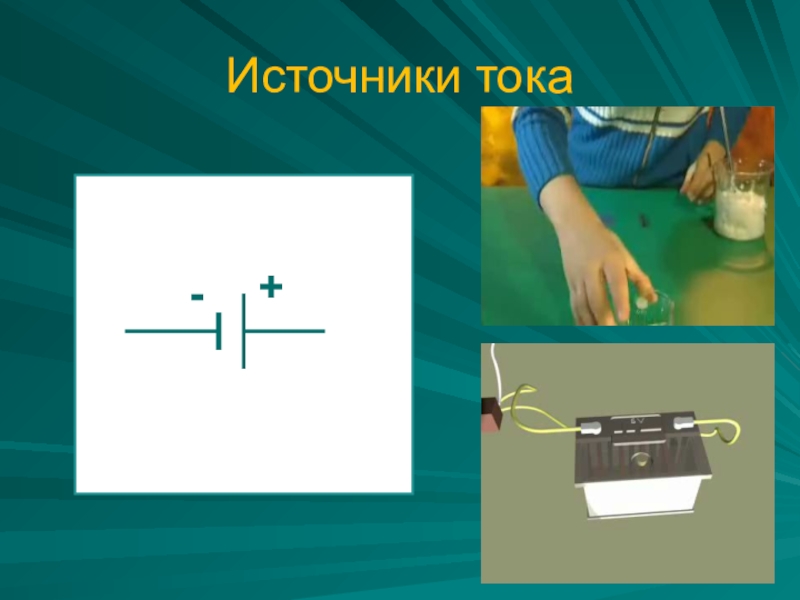

Источники электрической энергии (питания).
Общим свойством всех источников питания является преобразование какого-либо вида энергии в электрическую. Источники, в которых происходит преобразование неэлектрической энергии в электрическую, называются первичными источниками. Вторичные источники – это такие источники, у которых на выходе и на входе электрическая энергия (например, выпрямительные устройства).

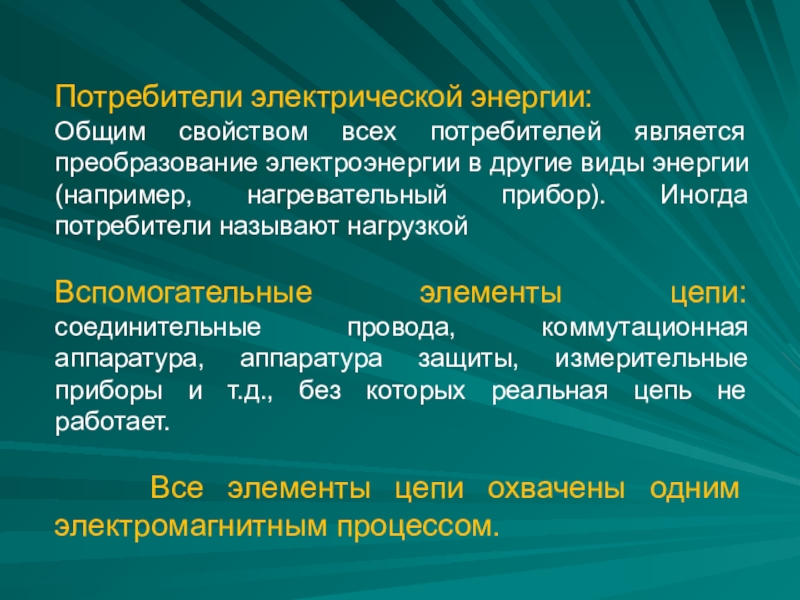

виды энергии (например, нагревательный прибор). Иногда потребители называют нагрузкой

Вспомогательные элементы цепи: соединительные провода, коммутационная аппаратура, аппаратура защиты, измерительные приборы и т.д., без которых реальная цепь не работает.

Все элементы цепи охвачены одним электромагнитным процессом.

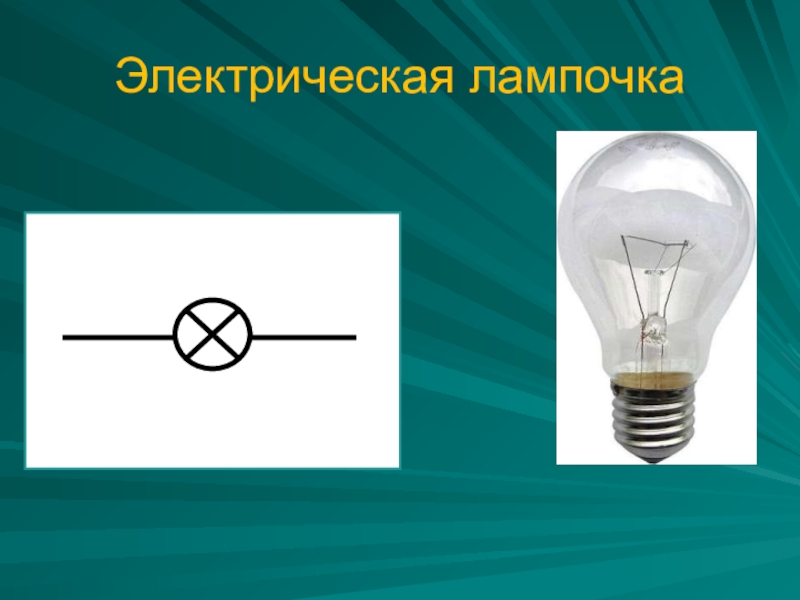

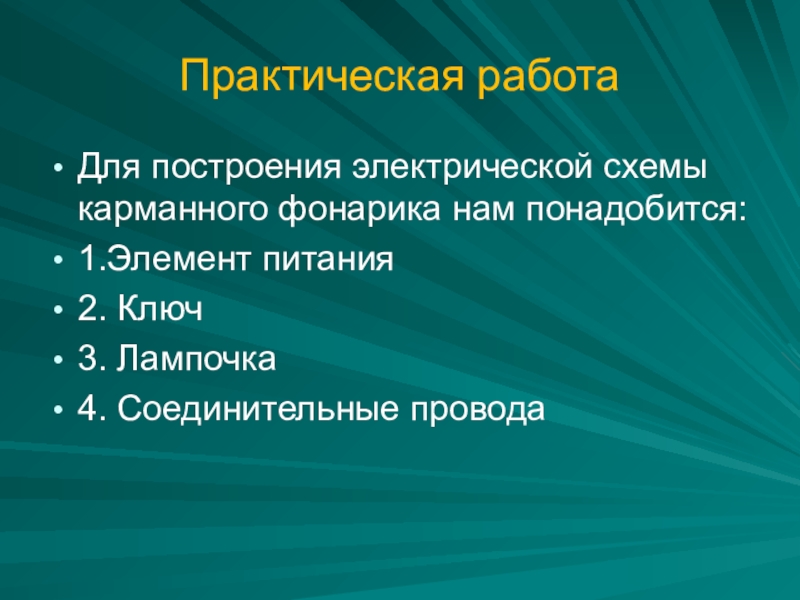

Лампочка
4. Соединительные провода

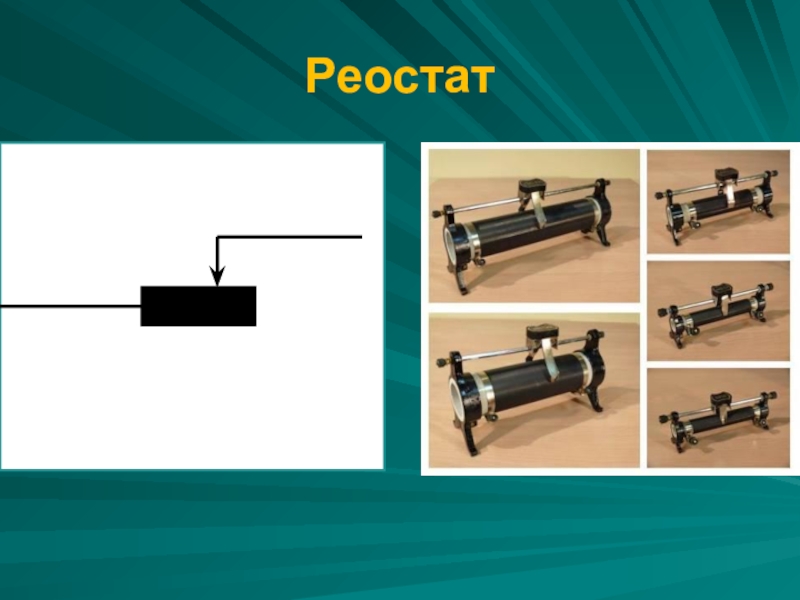

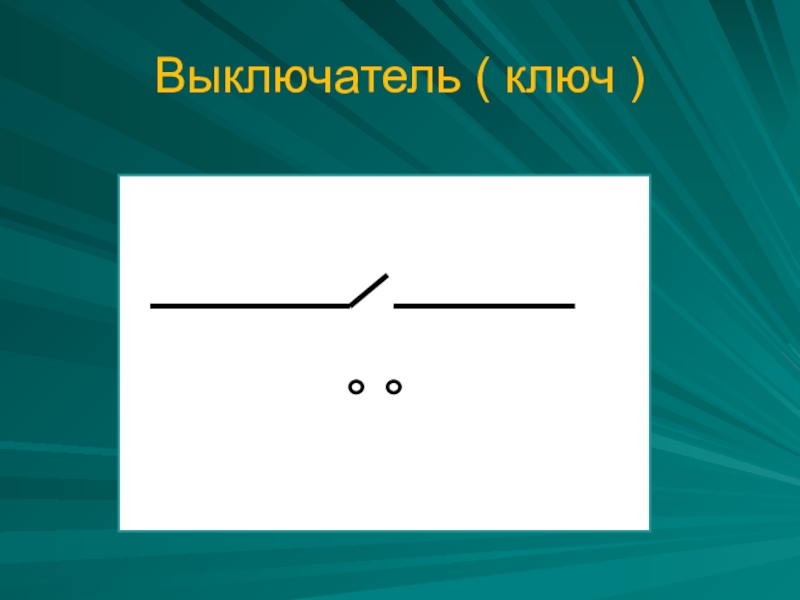

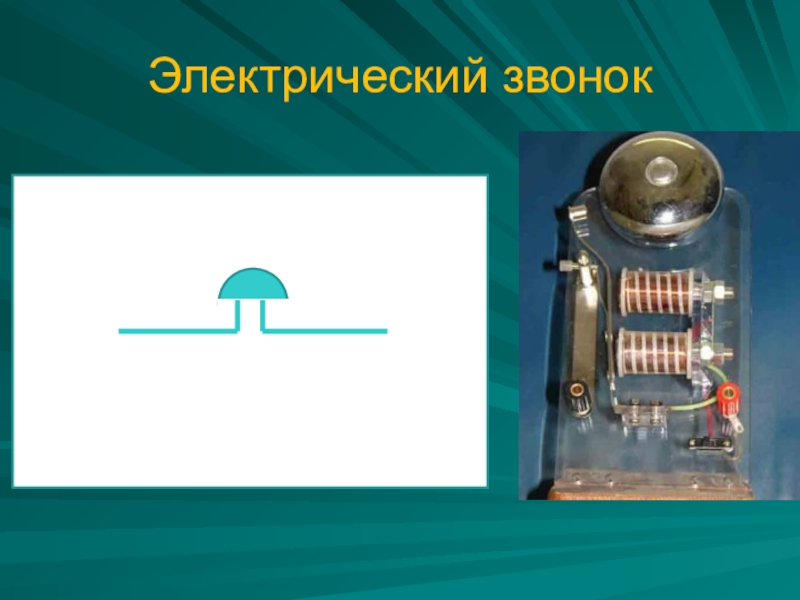

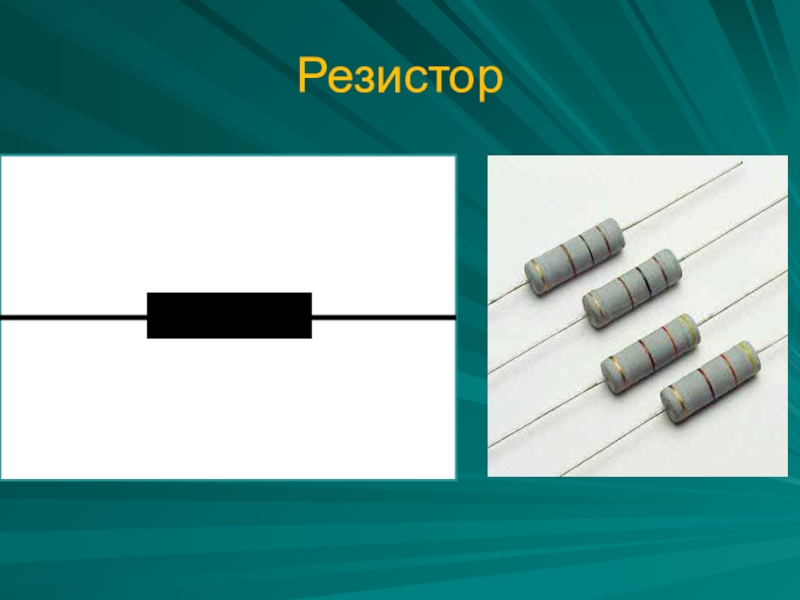

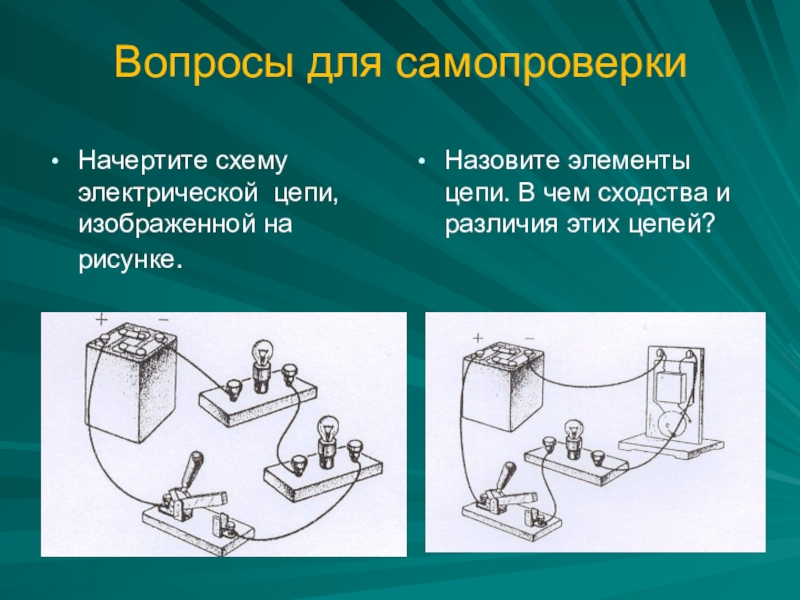

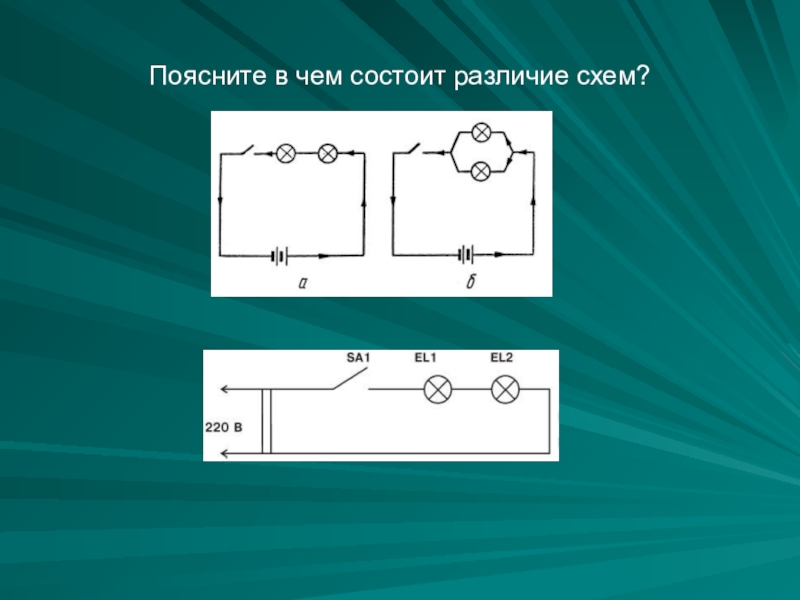

В чем сходства и различия этих цепей?

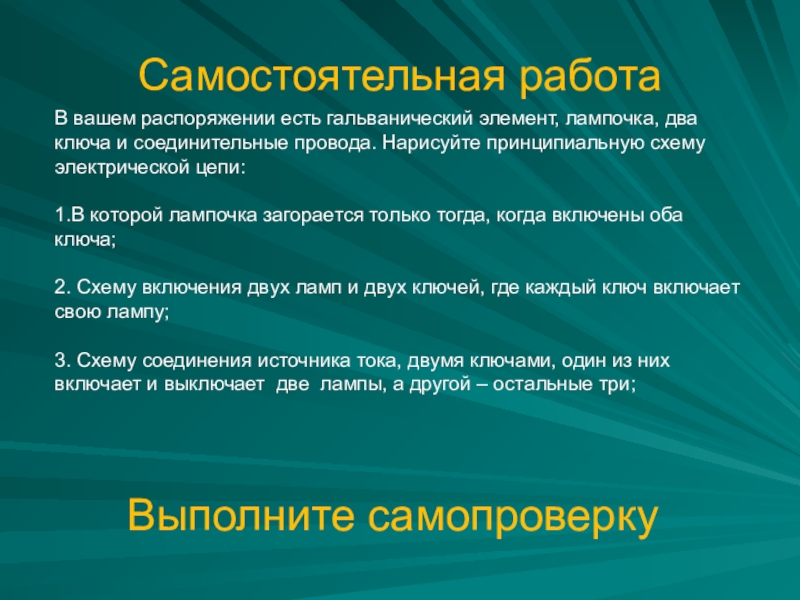

соединительные провода. Нарисуйте принципиальную схему электрической цепи:
1.В которой лампочка загорается только тогда, когда включены оба ключа;
2. Схему включения двух ламп и двух ключей, где каждый ключ включает свою лампу;
3. Схему соединения источника тока, двумя ключами, один из них включает и выключает две лампы, а другой – остальные три;

Выполните самопроверку

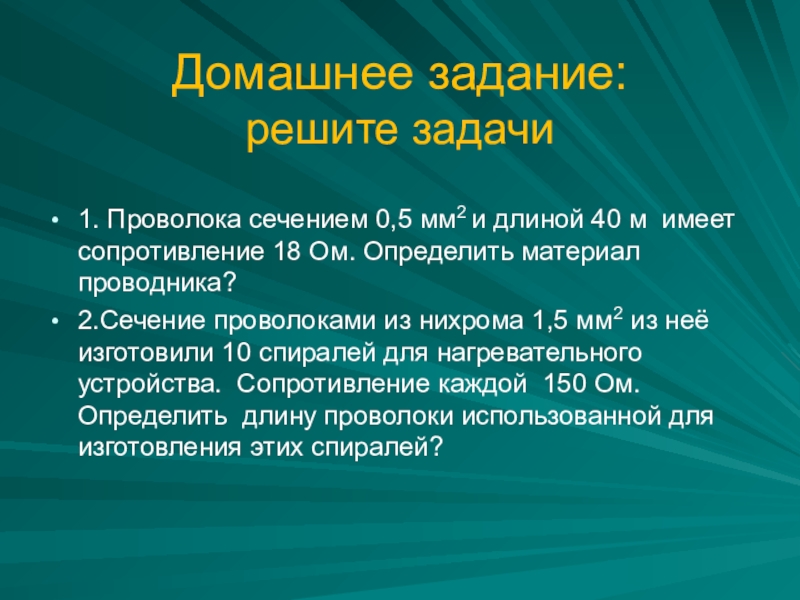

имеет сопротивление 18 Ом. Определить материал проводника?
2.Сечение проволоками из нихрома 1,5 мм2 из неё изготовили 10 спиралей для нагревательного устройства. Сопротивление каждой 150 Ом. Определить длину проволоки использованной для изготовления этих спиралей?
