Презентация, доклад урока Общие сведения о техническом обслуживании гидравлических и пневматических приводов.. (СПО)

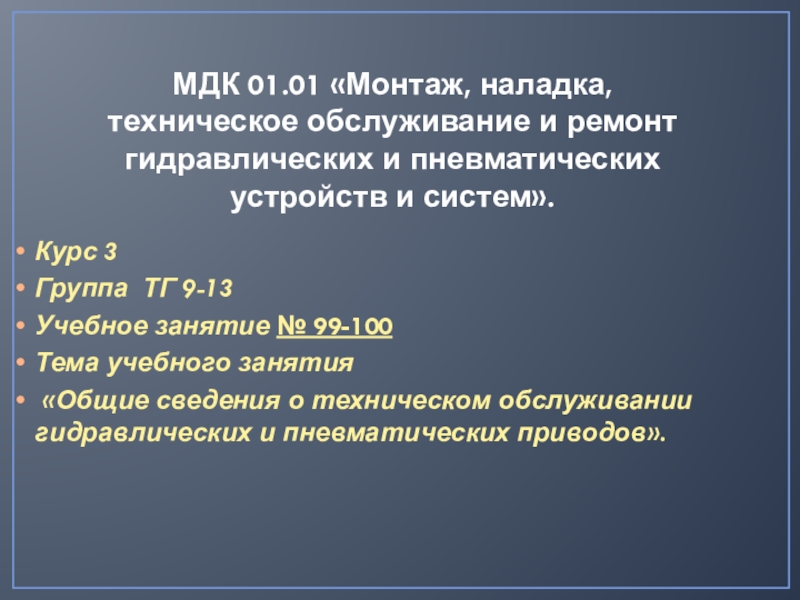

устройств и систем».

Курс 3
Группа ТГ 9-13
Учебное занятие № 99-100
Тема учебного занятия
«Общие сведения о техническом обслуживании гидравлических и пневматических приводов».

пневматических приводов
развивающие:
развитие умений сравнивать, обобщать, анализировать
воспитательные:
1.Формирование профессиональной направленности и целеустремленности, воспитание активности, самостоятельности, ответственности за результат труда.
2.Формирование самопознания.
3.Воспитание положительных мотиваций к своей профессии

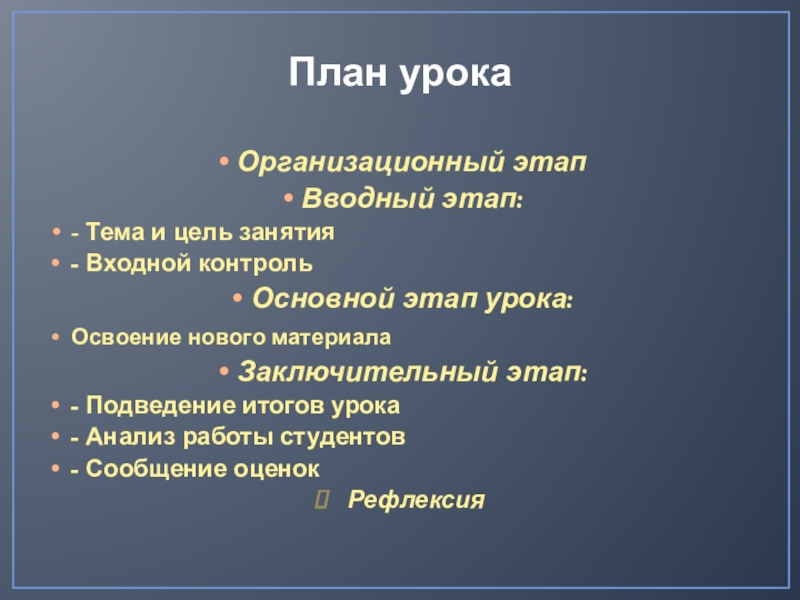

урока:
Освоение нового материала
Заключительный этап:
- Подведение итогов урока
- Анализ работы студентов
- Сообщение оценок
Рефлексия

резкие колебания давления в трубопроводах, возникающие при открытии и закрытии различных гидравлических устройств, а также при пуске и остановке гидравлических механизмов.
б) разрушения трубопроводов в местах местных сопротивлений
в) действие рабочей жидкости на исполнительный механизм при его срабатывании
2. Выберете правильный ответ на вопрос: Какими приборами измеряют температуру рабочей жидкости…..
а) жидкостными термометрами
б) термопарами
в) пирометрами
3. Выберете правильный ответ на вопрос: Основные элементы пневмопривода это….
а) насос, фильтр, пневмоцилиндр, запорная арматура
б) компрессор, пневмодвигатель, распределительная и управляющая аппаратура
в) сжатый воздух, пневмоаакумулятор, система фильтров и распределительной аппаратуры.
4. Закончите предложение. Рабочая жидкость в гидроприводе выполняет следующие функции…
а) является источником энергии
б) является смазкой трущихся деталей, защищает от коррозии
в) отводит теплоту, уносит продукты износа
г) выполняет все функции п. а), б), в).
5. Выберете правильный ответ на вопрос: К гидроаппаратам, регулирующим расход рабочей жидкости относятся…
а) дроссели, делители потока
б) регуляторы расхода
в) редукционные клапаны

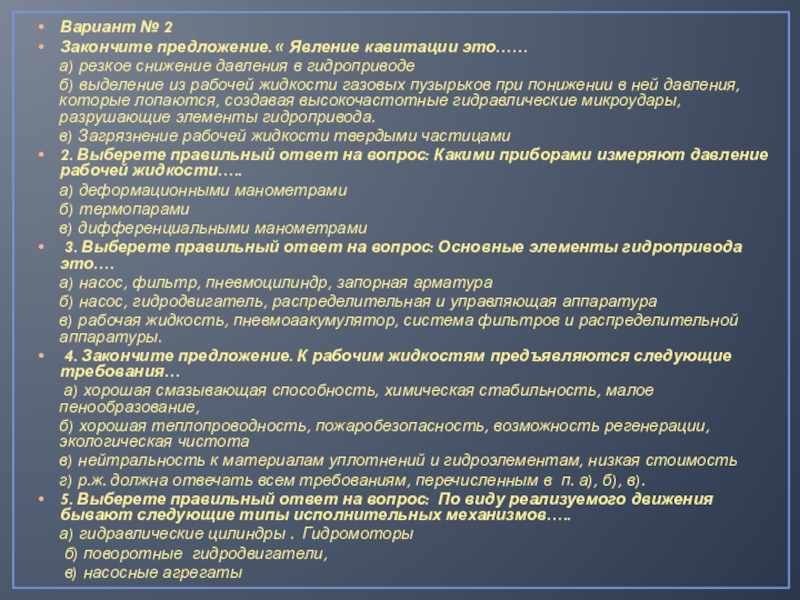

снижение давления в гидроприводе
б) выделение из рабочей жидкости газовых пузырьков при понижении в ней давления, которые лопаются, создавая высокочастотные гидравлические микроудары, разрушающие элементы гидропривода.
в) Загрязнение рабочей жидкости твердыми частицами
2. Выберете правильный ответ на вопрос: Какими приборами измеряют давление рабочей жидкости…..
а) деформационными манометрами
б) термопарами
в) дифференциальными манометрами
3. Выберете правильный ответ на вопрос: Основные элементы гидропривода это….
а) насос, фильтр, пневмоцилиндр, запорная арматура
б) насос, гидродвигатель, распределительная и управляющая аппаратура
в) рабочая жидкость, пневмоаакумулятор, система фильтров и распределительной аппаратуры.
4. Закончите предложение. К рабочим жидкостям предъявляются следующие требования…
а) хорошая смазывающая способность, химическая стабильность, малое пенообразование,
б) хорошая теплопроводность, пожаробезопасность, возможность регенерации, экологическая чистота
в) нейтральность к материалам уплотнений и гидроэлементам, низкая стоимость
г) р.ж. должна отвечать всем требованиям, перечисленным в п. а), б), в).
5. Выберете правильный ответ на вопрос: По виду реализуемого движения бывают следующие типы исполнительных механизмов…..
а) гидравлические цилиндры . Гидромоторы
б) поворотные гидродвигатели,
в) насосные агрегаты

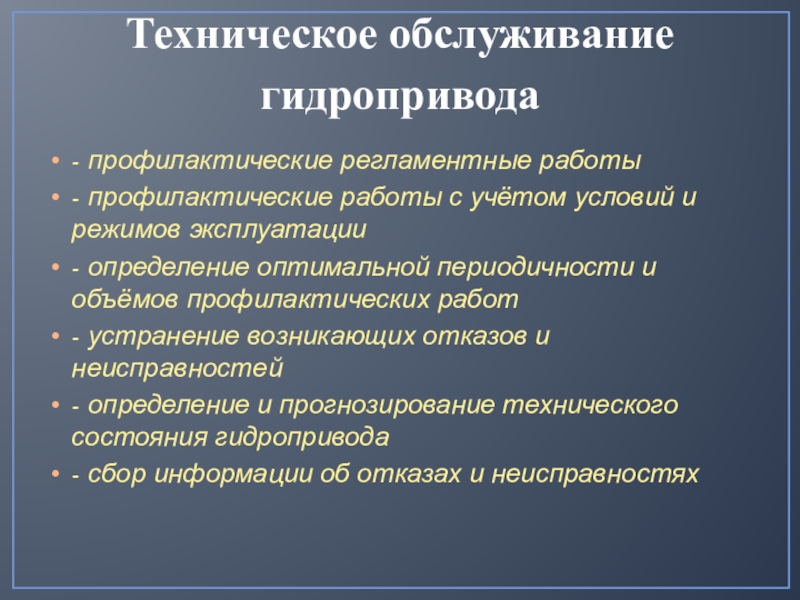

и режимов эксплуатации
- определение оптимальной периодичности и объёмов профилактических работ
- устранение возникающих отказов и неисправностей
- определение и прогнозирование технического состояния гидропривода
- сбор информации об отказах и неисправностях

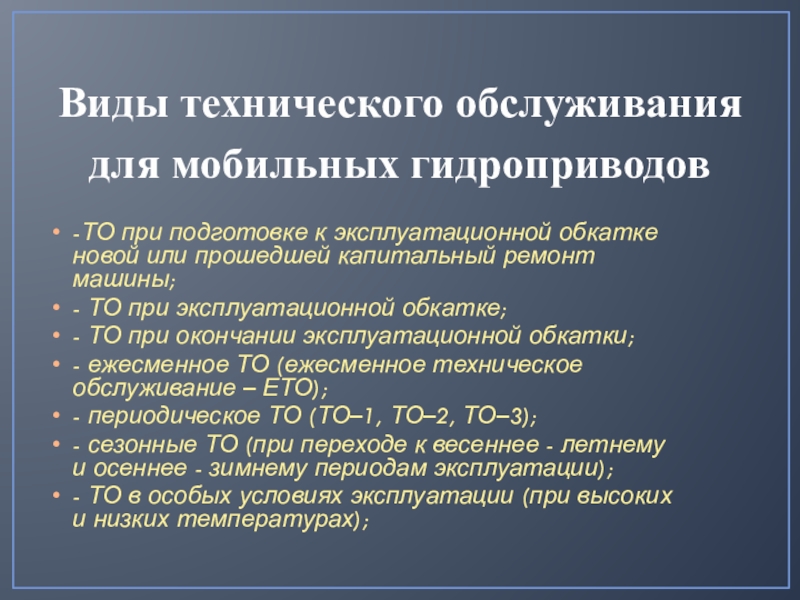

новой или прошедшей капитальный ремонт машины;
- ТО при эксплуатационной обкатке;
- ТО при окончании эксплуатационной обкатки;
- ежесменное ТО (ежесменное техническое обслуживание – ЕТО);
- периодическое ТО (ТО–1, ТО–2, ТО–3);
- сезонные ТО (при переходе к весеннее - летнему и осеннее - зимнему периодам эксплуатации);
- ТО в особых условиях эксплуатации (при высоких и низких температурах);

осмотр (один раз в 6 месяцев);
- ТО по потребности (отказ оборудования).

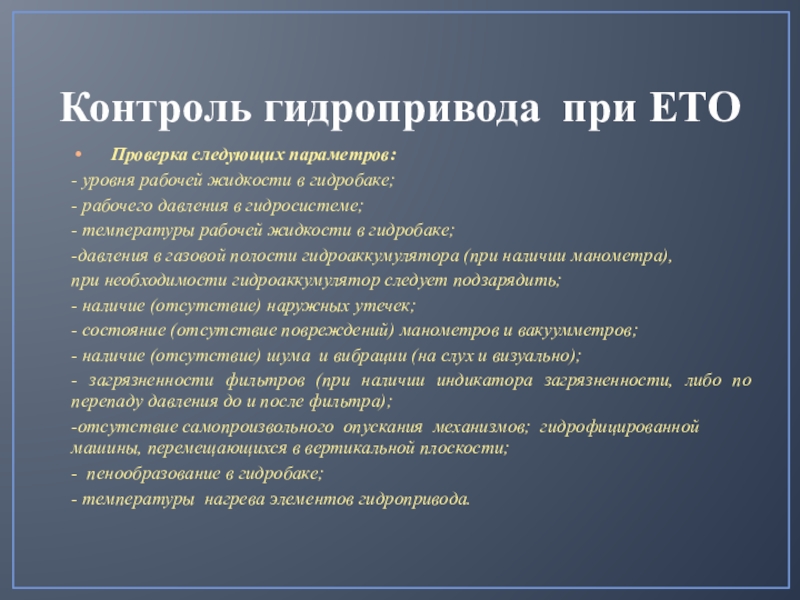

рабочего давления в гидросистеме;
- температуры рабочей жидкости в гидробаке;
-давления в газовой полости гидроаккумулятора (при наличии манометра),
при необходимости гидроаккумулятор следует подзарядить;
- наличие (отсутствие) наружных утечек;
- состояние (отсутствие повреждений) манометров и вакуумметров;
- наличие (отсутствие) шума и вибрации (на слух и визуально);
- загрязненности фильтров (при наличии индикатора загрязненности, либо по перепаду давления до и после фильтра);
-отсутствие самопроизвольного опускания механизмов; гидрофицированной машины, перемещающихся в вертикальной плоскости;
- пенообразование в гидробаке;
- температуры нагрева элементов гидропривода.

станции и выходных элементов (штоков гидроцилиндров)
- моечные - промывание фильтрованных элементов
- крепежные – подтяжка сцеплений гидроцилиндра, насосной станции и рукавов высокого давления (РВД)
- заправочные – заправка и дозаправка рабочей жидкостью насосной станции, замена рабочей жидкости
- контрольные и регулировочные – контроль параметров гидравлических устройств и рабочей жидкости. подстройка параметров некоторых гидравлических устройств
- монтажные и демонтажные – замена устройств, узлов и деталей, которые разрабатывают ресурс или поврежденные на исправные конструкции.

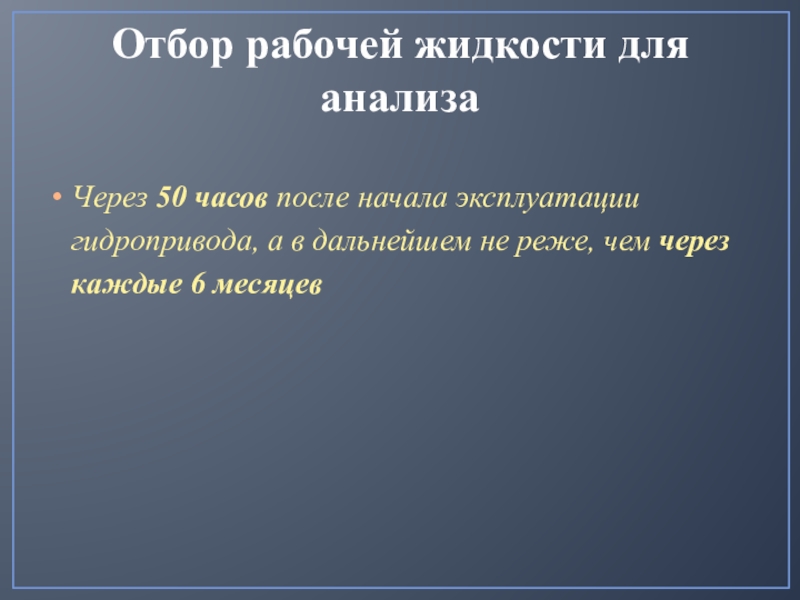

а в дальнейшем не реже, чем через каждые 6 месяцев

предварительно разогрев ее до рабочей температуры;
- очисть гидробак от грязи, промыть и насухо протереть или высушить (если это допускает конструкция гидробака и гидрофицированной машины);
- сменить или промыть фильтроэлементы;
- очистить магнитные сепараторы от ферромагнитных частиц;
- залить рабочую жидкость в систему.

профилактических регламентных работ, предписанных заводами изготовителями и оправдавших себя в данных условиях эксплуатации гидропривода;
- в определении оптимальной периодичности и объёмов других
профилактических работ с учётом условий и режимов эксплуатации данного гидропривода, их своевременное и качественное выполнение;
- в устранении возникающих отказов и неисправностей;
- в определении и прогнозировании технического состоянии гидропривода и его элементов;
- в сборе информации об отказах и неисправностях для определения показателей надёжности и эффективности работы, а также разработки мероприятий по их улучшению.

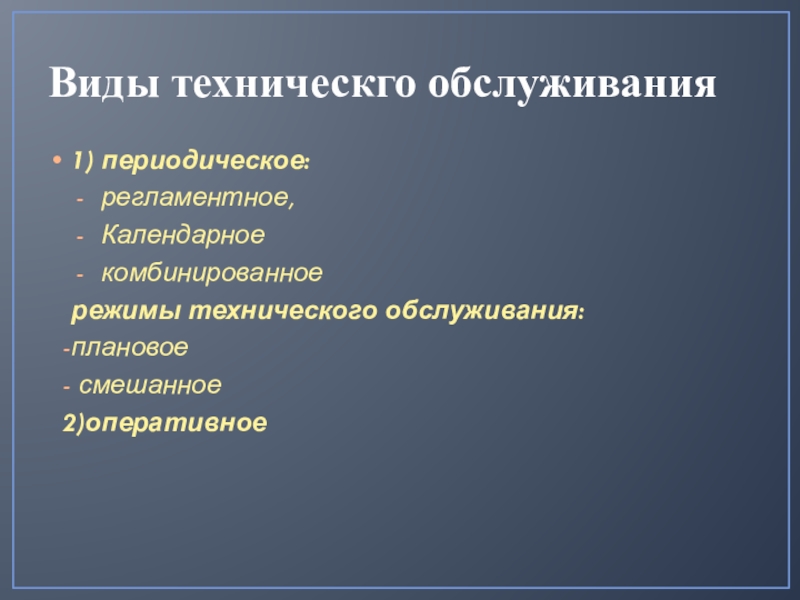

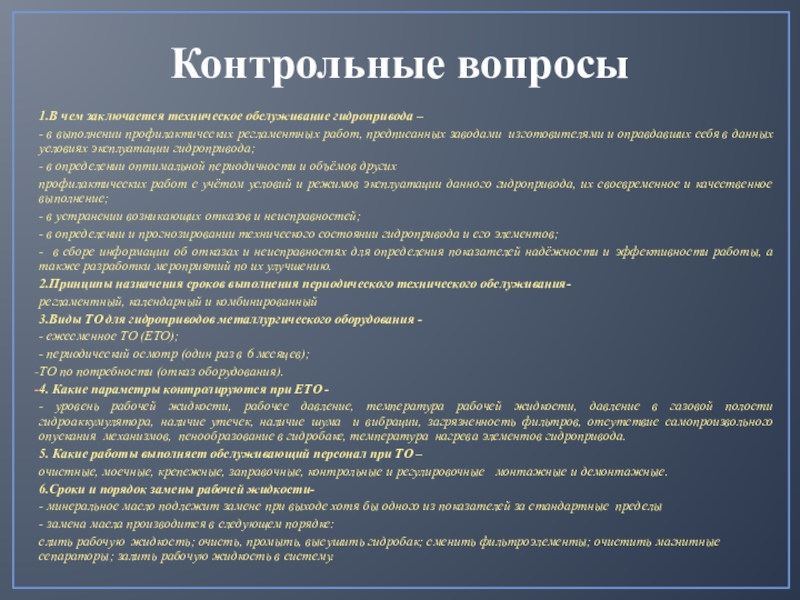

2.Принципы назначения сроков выполнения периодического технического обслуживания-
регламентный, календарный и комбинированный
3.Виды ТО для гидроприводов металлургического оборудования -
- ежесменное ТО (ЕТО);
- периодический осмотр (один раз в 6 месяцев);
ТО по потребности (отказ оборудования).
4. Какие параметры контролируются при ЕТО -
- уровень рабочей жидкости, рабочее давление, температура рабочей жидкости, давление в газовой полости гидроаккумулятора, наличие утечек, наличие шума и вибрации, загрязненность фильтров, отсутствие самопроизвольного опускания механизмов, пенообразование в гидробаке, температура нагрева элементов гидропривода.
5. Какие работы выполняет обслуживающий персонал при ТО –
очистные, моечные, крепежные, заправочные, контрольные и регулировочные монтажные и демонтажные.
6.Сроки и порядок замены рабочей жидкости-
- минеральное масло подлежит замене при выходе хотя бы одного из показателей за стандартные пределы
- замена масла производится в следующем порядке:
слить рабочую жидкость; очисть, промыть, высушить гидробак; сменить фильтроэлементы; очистить магнитные сепараторы; залить рабочую жидкость в систему.

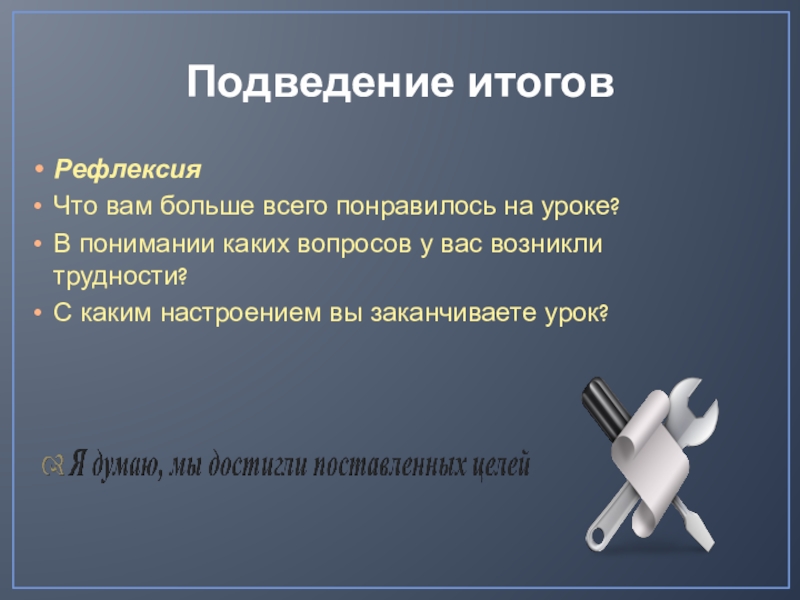

у вас возникли трудности?
С каким настроением вы заканчиваете урок?
