Презентация, доклад урока на тему Устройство трансформатора

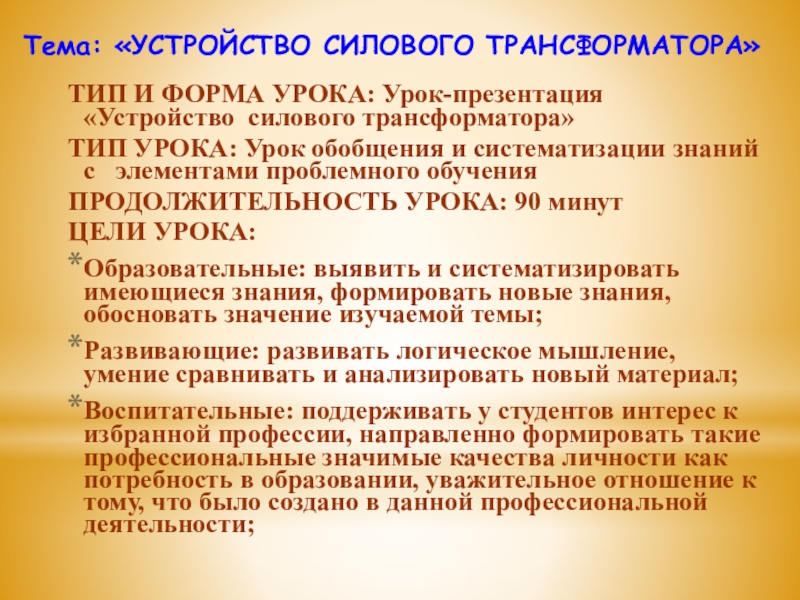

УРОКА: Урок обобщения и систематизации знаний с элементами проблемного обучения
ПРОДОЛЖИТЕЛЬНОСТЬ УРОКА: 90 минут
ЦЕЛИ УРОКА:
Образовательные: выявить и систематизировать имеющиеся знания, формировать новые знания, обосновать значение изучаемой темы;
Развивающие: развивать логическое мышление, умение сравнивать и анализировать новый материал;
Воспитательные: поддерживать у студентов интерес к избранной профессии, направленно формировать такие профессиональные значимые качества личности как потребность в образовании, уважительное отношение к тому, что было создано в данной профессиональной деятельности;

их назначение.

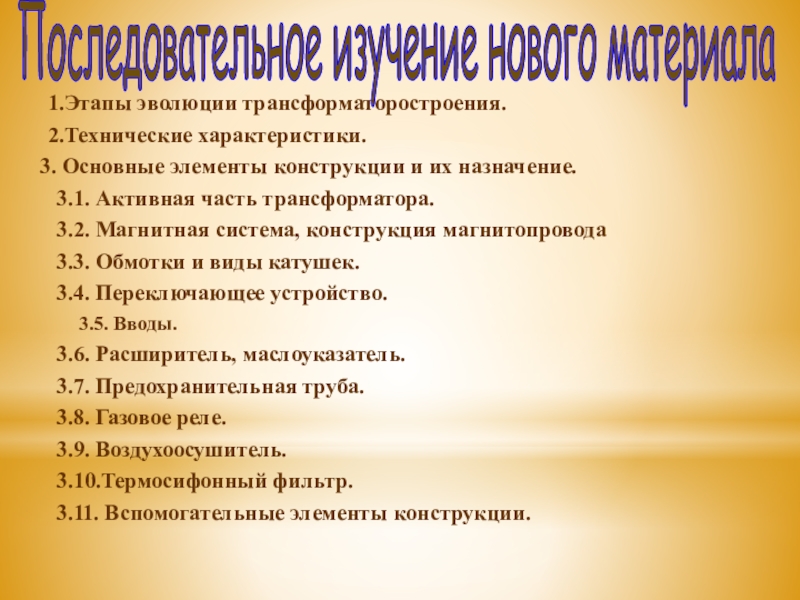

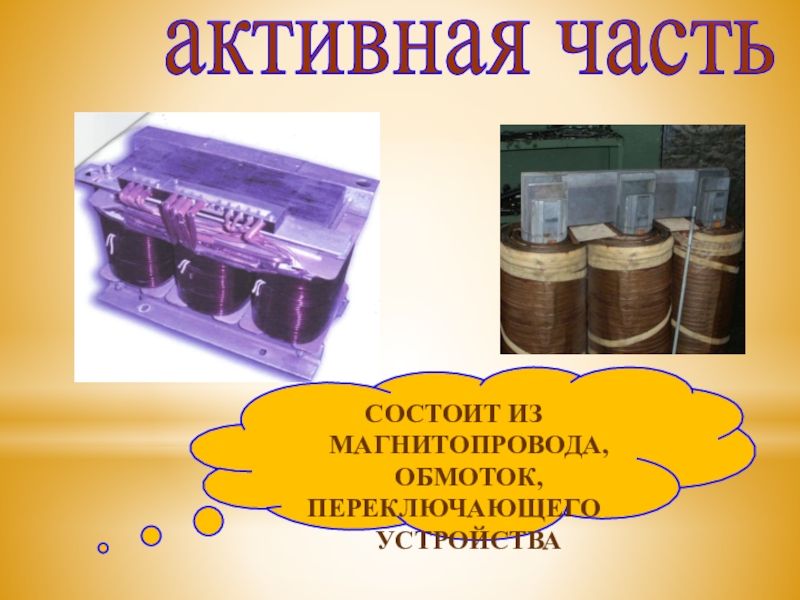

3.1. Активная часть трансформатора.
3.2. Магнитная система, конструкция магнитопровода
3.3. Обмотки и виды катушек.
3.4. Переключающее устройство.
3.5. Вводы.
3.6. Расширитель, маслоуказатель.
3.7. Предохранительная труба.
3.8. Газовое реле.
3.9. Воздухоосушитель.
3.10.Термосифонный фильтр.
3.11. Вспомогательные элементы конструкции.

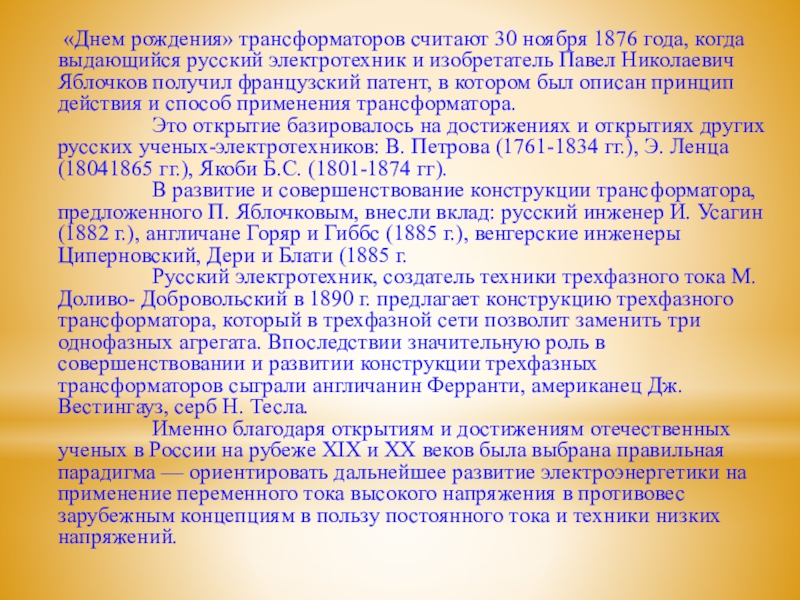

русский электротехник и изобретатель Павел Николаевич Яблочков получил французский патент, в котором был описан принцип действия и способ применения трансформатора.
Это открытие базировалось на достижениях и открытиях других русских ученых-электротехников: В. Петрова (1761-1834 гг.), Э. Ленца (18041865 гг.), Якоби Б.С. (1801-1874 гг).
В развитие и совершенствование конструкции трансформатора, предложенного П. Яблочковым, внесли вклад: русский инженер И. Усагин (1882 г.), англичане Горяр и Гиббс (1885 г.), венгерские инженеры Циперновский, Дери и Блати (1885 г.
Русский электротехник, создатель техники трехфазного тока М. Доливо- Добровольский в 1890 г. предлагает конструкцию трехфазного трансформатора, который в трехфазной сети позволит заменить три однофазных агрегата. Впоследствии значительную роль в совершенствовании и развитии конструкции трехфазных трансформаторов сыграли англичанин Ферранти, американец Дж. Вестингауз, серб Н. Тесла.
Именно благодаря открытиям и достижениям отечественных ученых в России на рубеже XIX и XX веков была выбрана правильная парадигма — ориентировать дальнейшее развитие электроэнергетики на применение переменного тока высокого напряжения в противовес зарубежным концепциям в пользу постоянного тока и техники низких напряжений.

— электроэнергетике, электронике и радиотехнике.

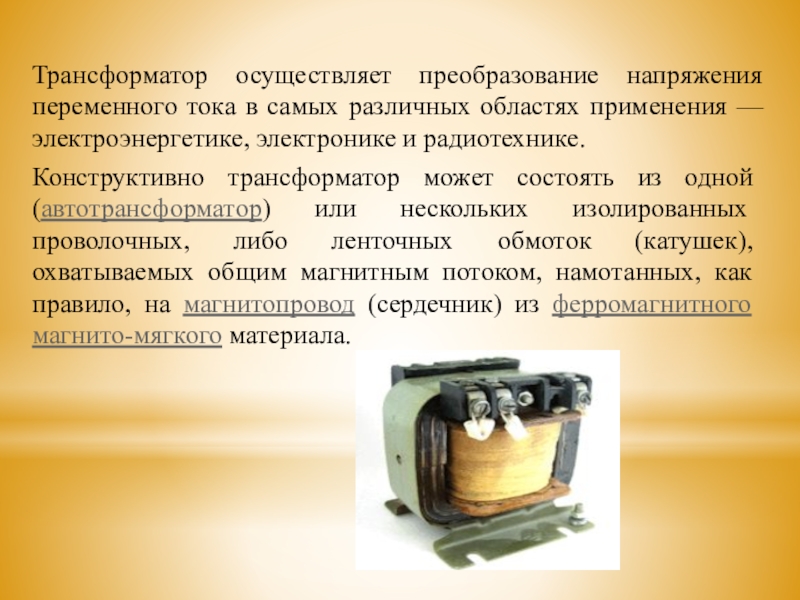

Конструктивно трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.

, то трансформатор повышающий;
если K>1если N2

Коэффициент трансформации – величина, равная отношению напряжений в первичной и вторичной обмотках трансформатора

напряжения в переменный ток другого напряжения при неизменной частоте.

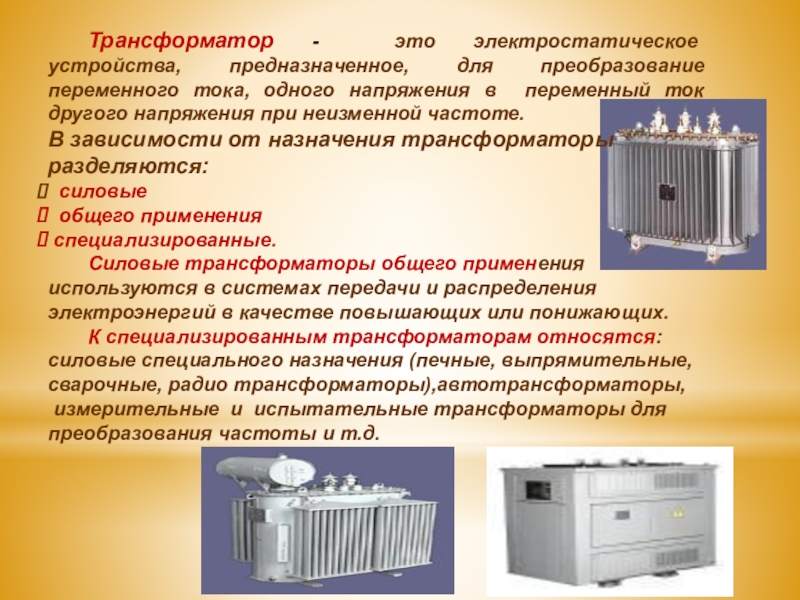

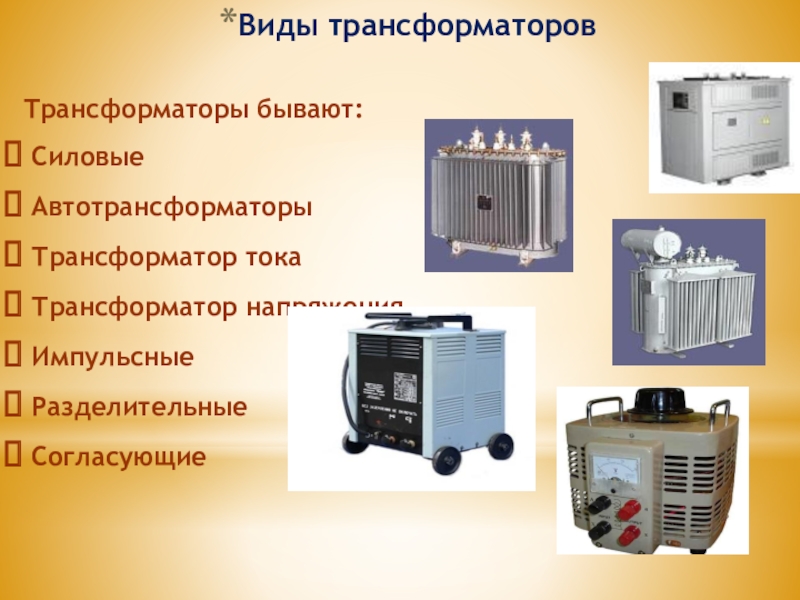

В зависимости от назначения трансформаторы разделяются:
силовые
общего применения
специализированные.
Силовые трансформаторы общего применения используются в системах передачи и распределения электроэнергий в качестве повышающих или понижающих.
К специализированным трансформаторам относятся: силовые специального назначения (печные, выпрямительные, сварочные, радио трансформаторы),автотрансформаторы,
измерительные и испытательные трансформаторы для преобразования частоты и т.д.

Согласующие

вместе с магнитной системой погружены в бак
с трансформаторным маслом для улучшения изоляции токоведущих частей и условий охлаждения трансформатора

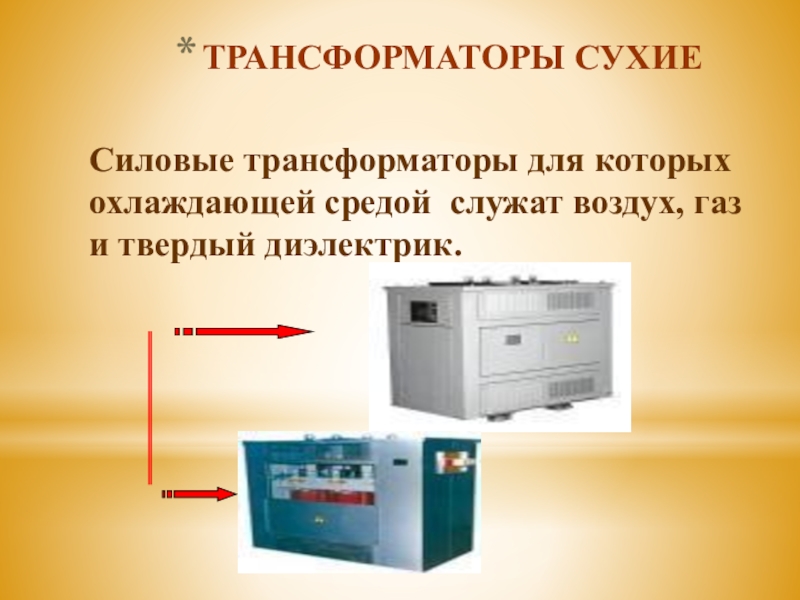

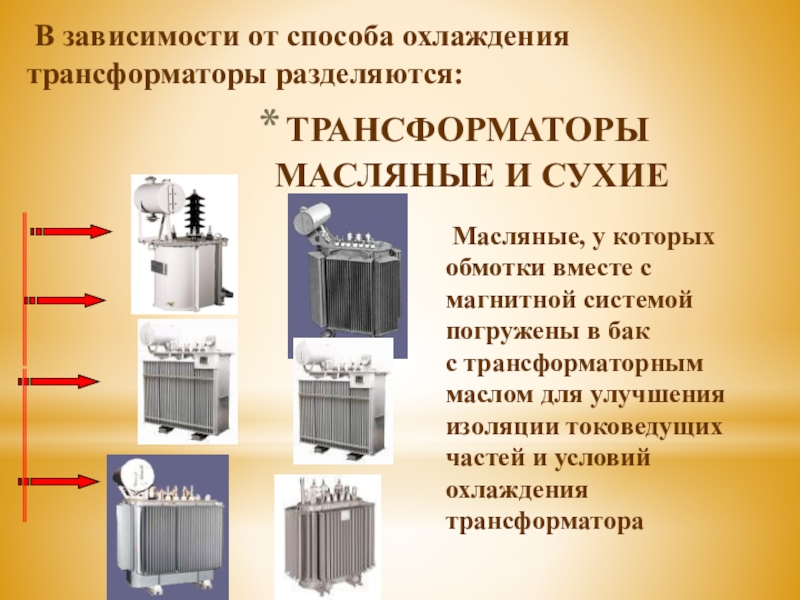

В зависимости от способа охлаждения трансформаторы разделяются:

и твердый диэлектрик.

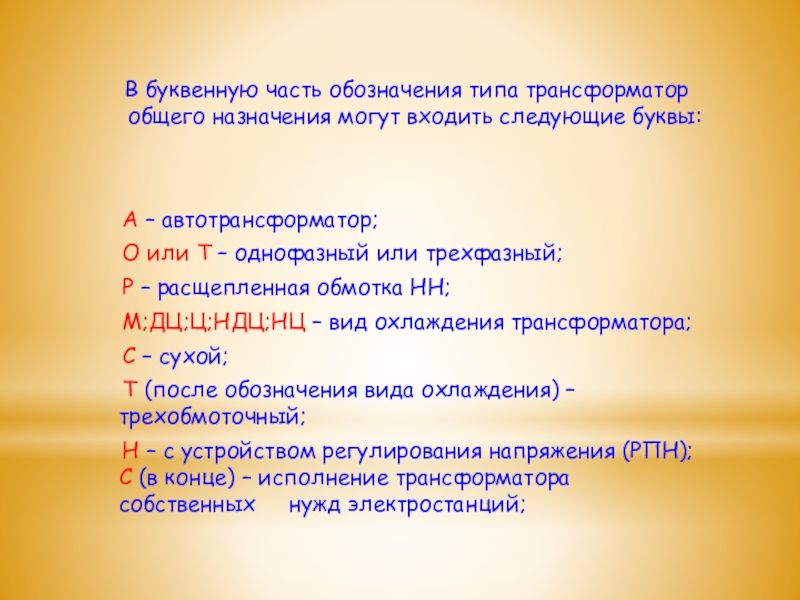

следующие буквы:


А – автотрансформатор;
О или Т – однофазный или трехфазный;
Р – расщепленная обмотка НН;
М;ДЦ;Ц;НДЦ;НЦ – вид охлаждения трансформатора;
С – сухой;
Т (после обозначения вида охлаждения) – трехобмоточный;
Н – с устройством регулирования напряжения (РПН); С (в конце) – исполнение трансформатора собственных нужд электростанций;

масла

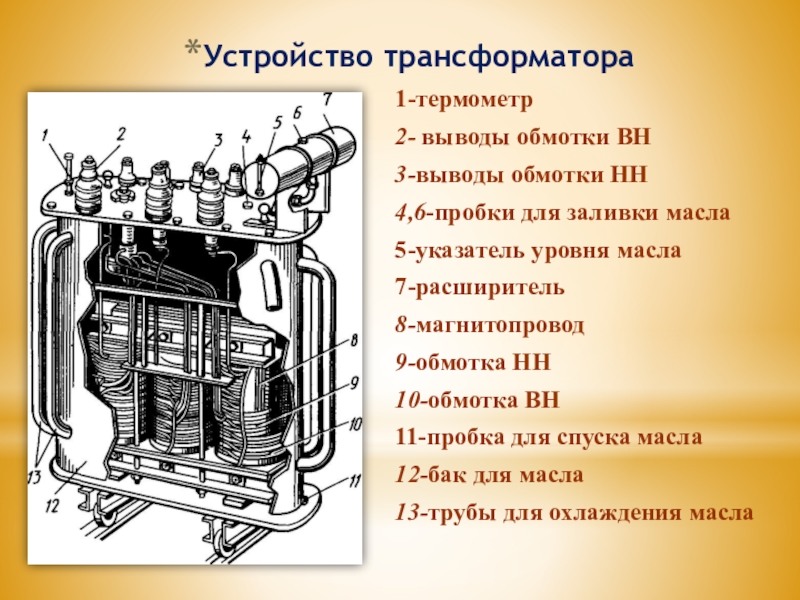

7-расширитель
8-магнитопровод
9-обмотка НН
10-обмотка ВН
11-пробка для спуска масла
12-бак для масла
13-трубы для охлаждения масла

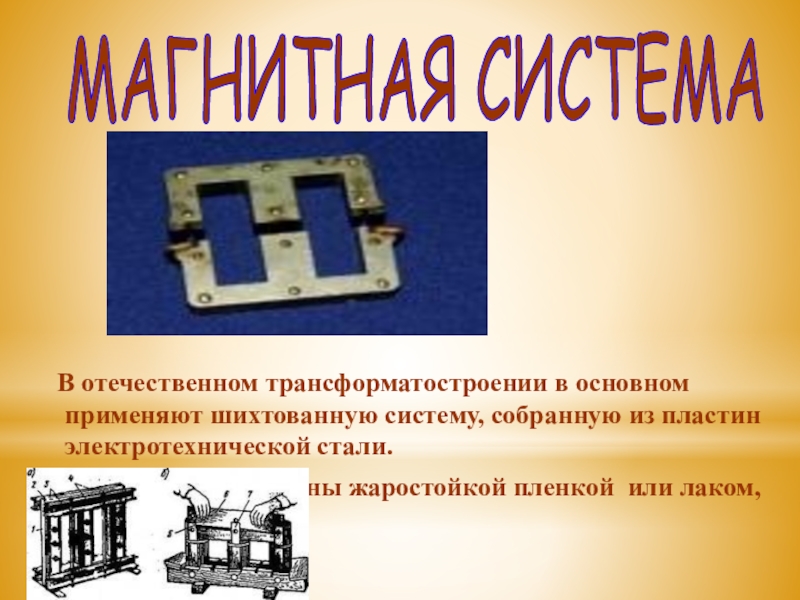

пластин электротехнической стали.
Пластины изолированы жаростойкой пленкой или лаком, либо их сочетанием.

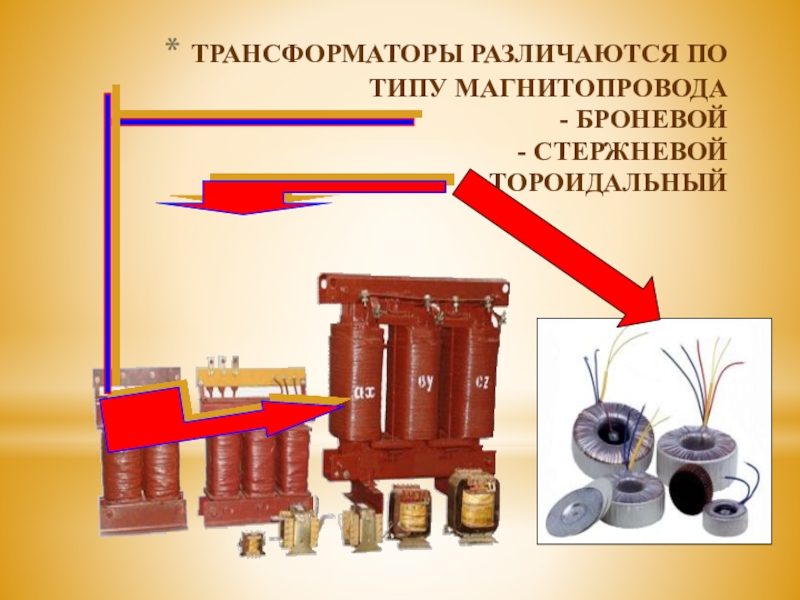

МАГНИТНАЯ СИСТЕМА

трансформаторов

однофазных трансформаторов

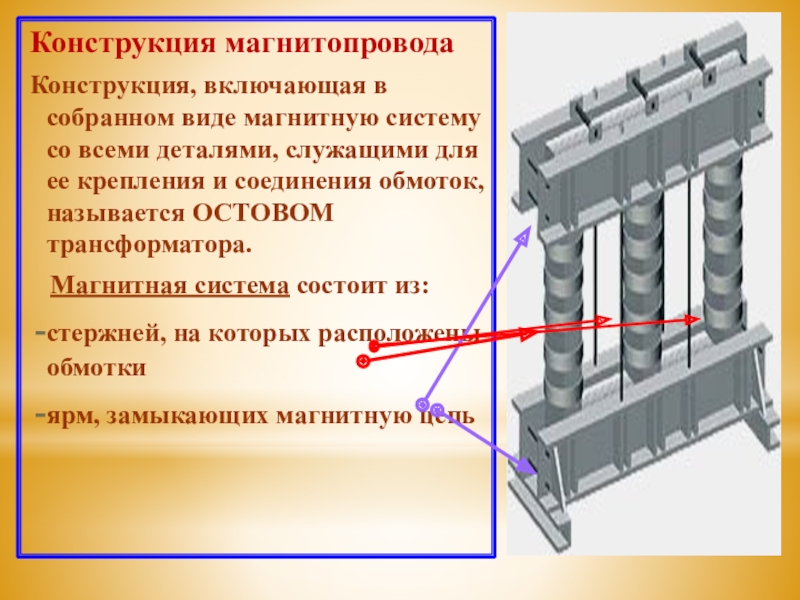

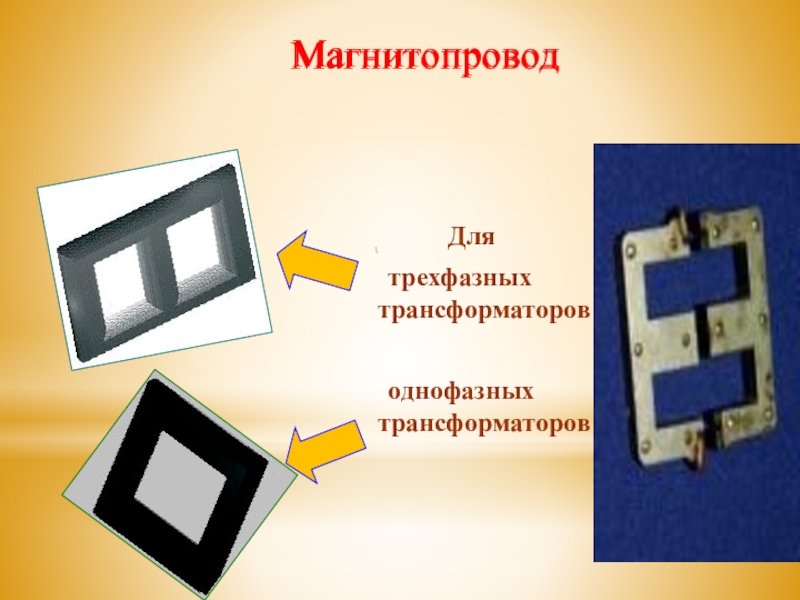

Магнитопровод

Магнитопровод

деталями, служащими для ее крепления и соединения обмоток, называется ОСТОВОМ трансформатора.
Магнитная система состоит из:
стержней, на которых расположены обмотки
ярм, замыкающих магнитную цепь

круглого или прямоугольного сечения.
В качестве изоляции проводов используют телефонную или кабельную бумагу и хлопчатобумажную пряжу.

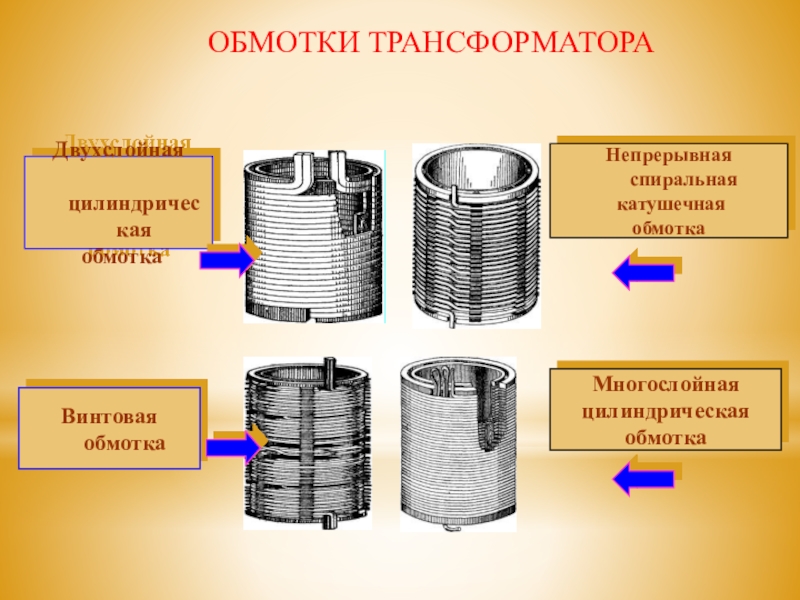

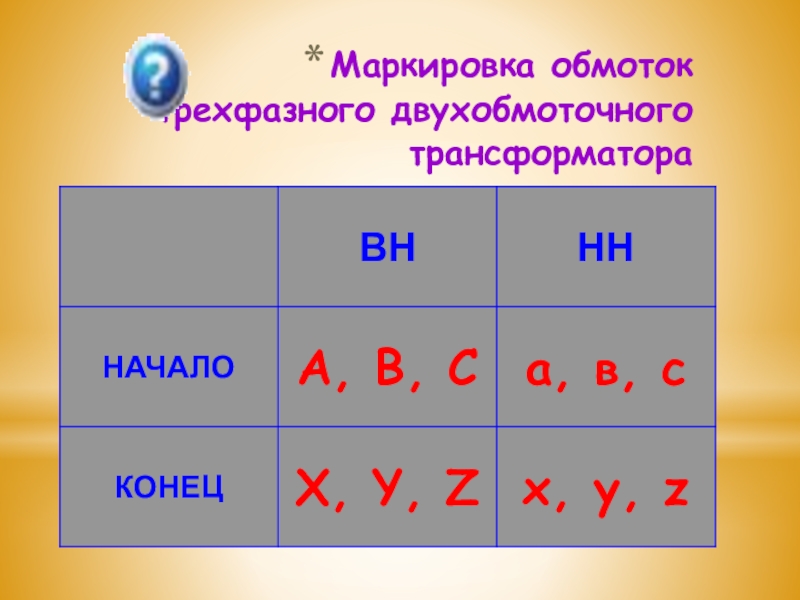

ОБМОТКИ ТРАНСФОРМАТОРА

ТРАНСФОРМАТОРА

следовательно, коэффициента трансформации для регулирования вторичного напряжения трансформатора.

Применяются переключающие устройства:
ПБВ (переключение без возбуждения)
РПН (регулирование под нагрузкой)

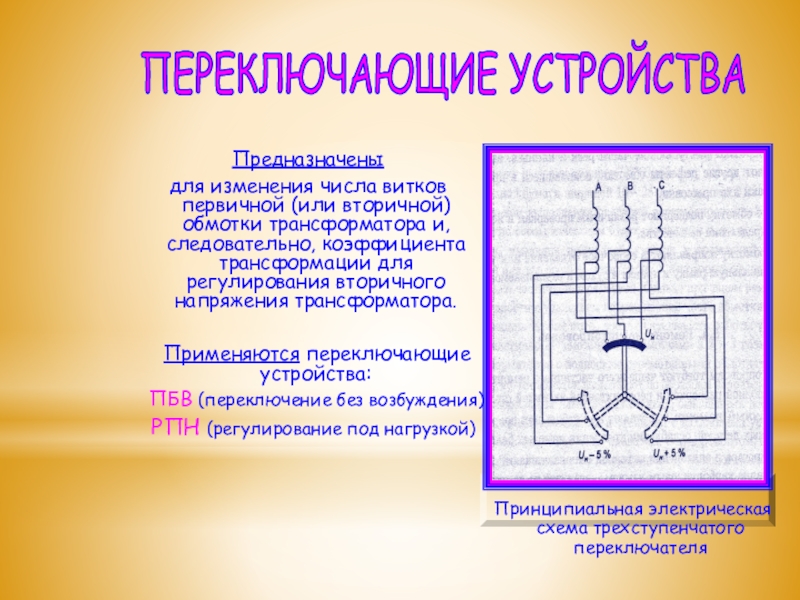

ПЕРЕКЛЮЧАЮЩИЕ УСТРОЙСТВА

Принципиальная электрическая схема трехступенчатого переключателя

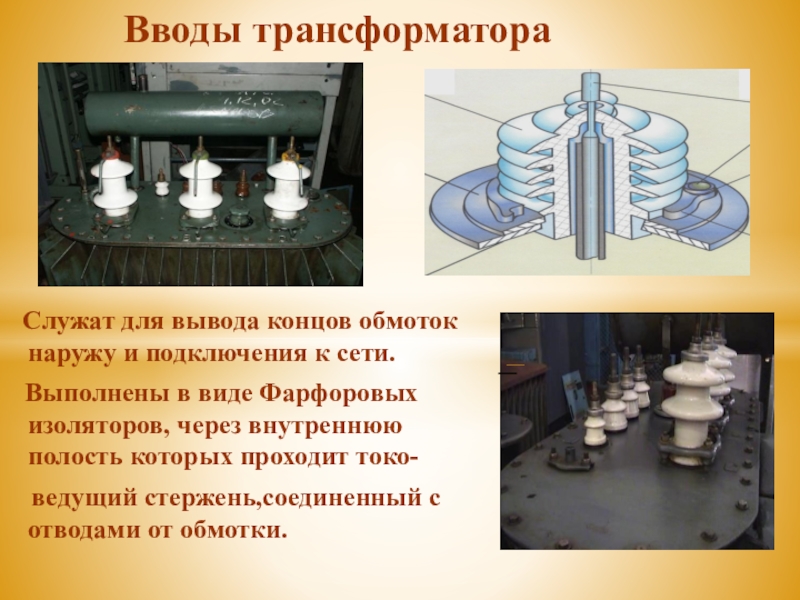

подключения к сети.
Выполнены в виде Фарфоровых изоляторов, через внутреннюю полость которых проходит токо-
ведущий стержень,соединенный с отводами от обмотки.

для отвода тепла своей
поверхностью.

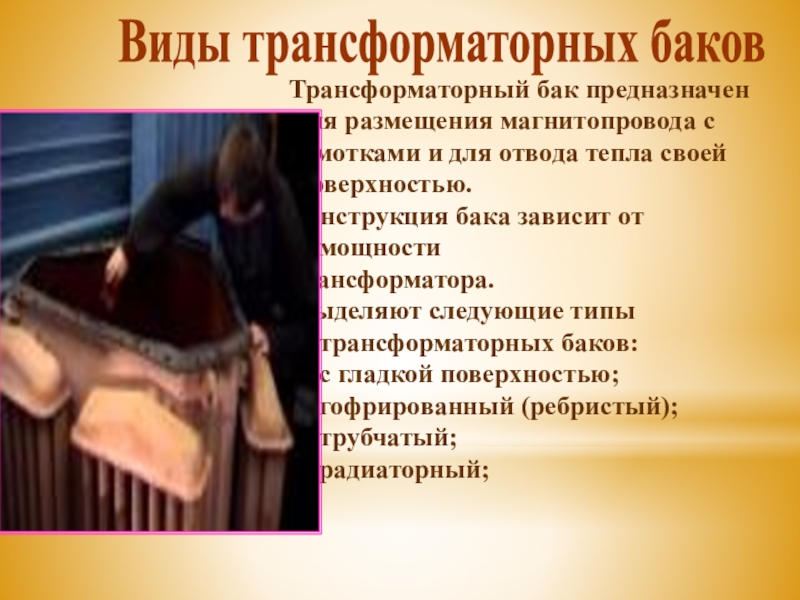

Конструкция бака зависит от мощности
трансформатора.
Выделяют следующие типы трансформаторных баков:
с гладкой поверхностью;
гофрированный (ребристый);
трубчатый;
радиаторный;

температуре окружающего воздуха.

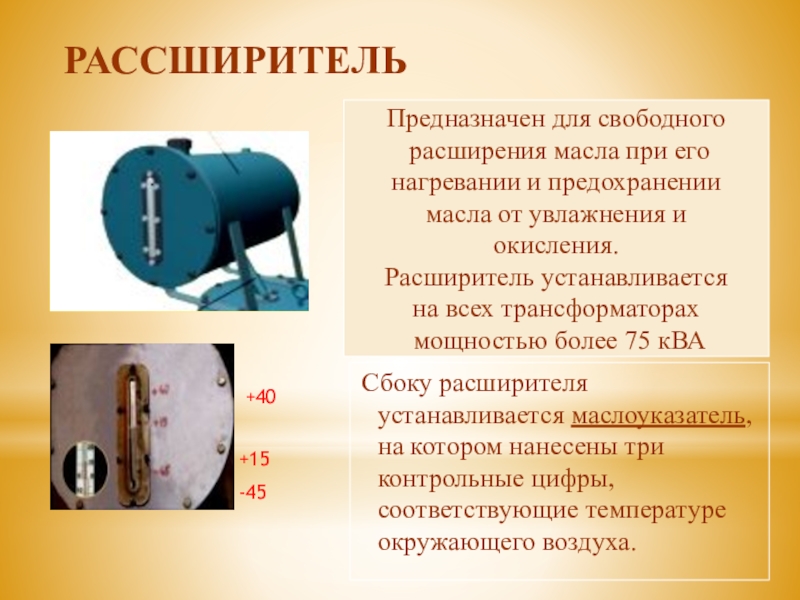

Предназначен для свободного
расширения масла при его
нагревании и предохранении
масла от увлажнения и
окисления.
Расширитель устанавливается
на всех трансформаторах
мощностью более 75 кВА

+40

+15

-45

РАССШИРИТЕЛЬ

или бак трансформатора.

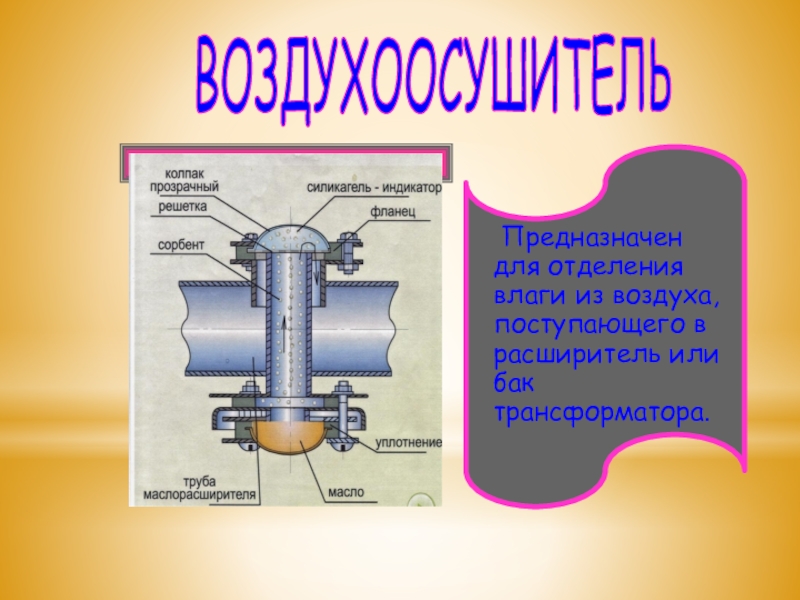

ВОЗДУХООСУШИТЕЛЬ

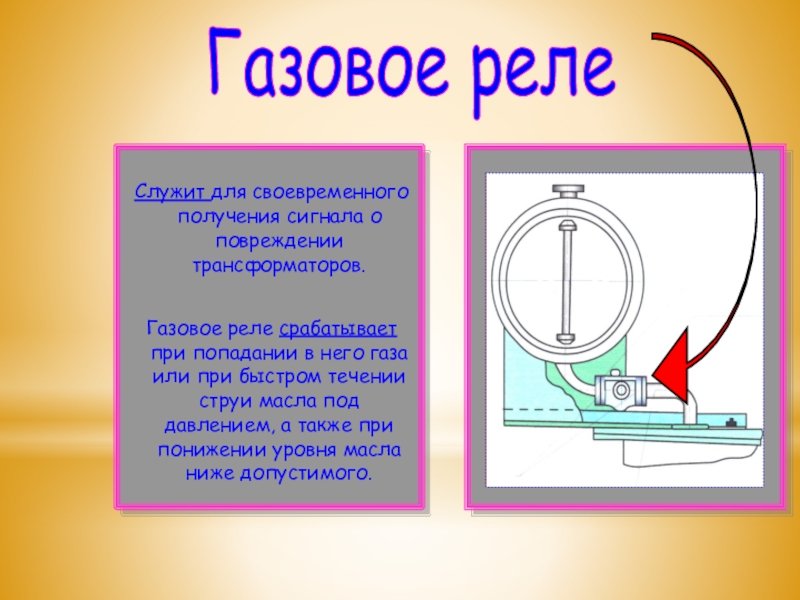

при попадании в него газа или при быстром течении струи масла под давлением, а также при понижении уровня масла ниже допустимого.

Газовое реле

Болт заземления – для присоединения заземляющего проводника
Крышка бака с маслоупорной прокладкой – для герметизации бака
Сливной кран – для отбора и спуска масла
Пробка расширителя – для заливки масла
Привод переключающих устройств и регулировочные отводы – для изменения коэффициента трансформации
Термометр – для измерения температуры

А также...

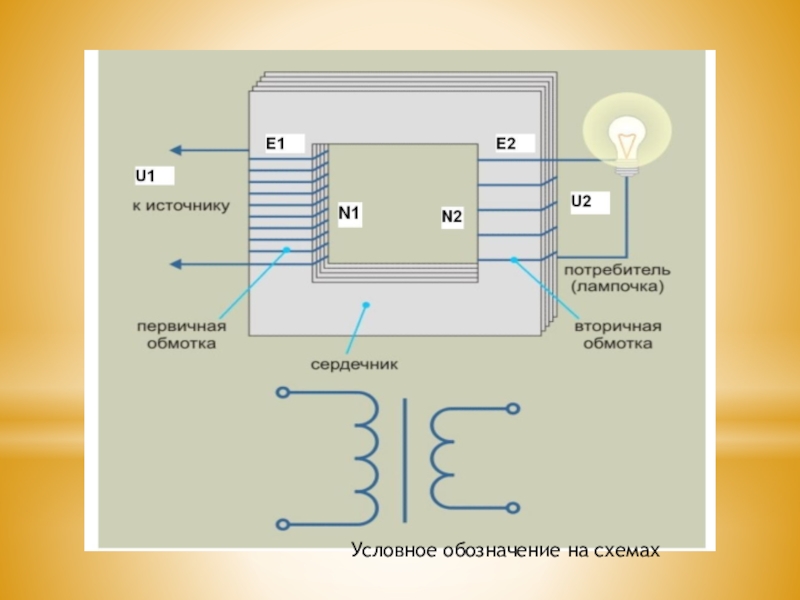

создаёт изменяющееся во времени магнитное поле (электромагнетизм)
Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)
На одну из обмоток, называемую первичной обмоткой, подаётся напряжение от внешнего источника. Протекающий по первичной обмотке переменный ток создаёт переменный магнитный поток в магнитопроводе. В результате электромагнитной индукции, переменный магнитный поток в магнитопроводе создаёт во всех обмотках, в том числе и в первичной, ЭДС индукции, пропорциональную первой производной магнитного потока, при синусоидальном токе сдвинутой на 90° в обратную сторону по отношению к магнитному потоку.
В некоторых трансформаторах, работающих на высоких или сверхвысоких частотах, магнитопровод может отсутствовать.

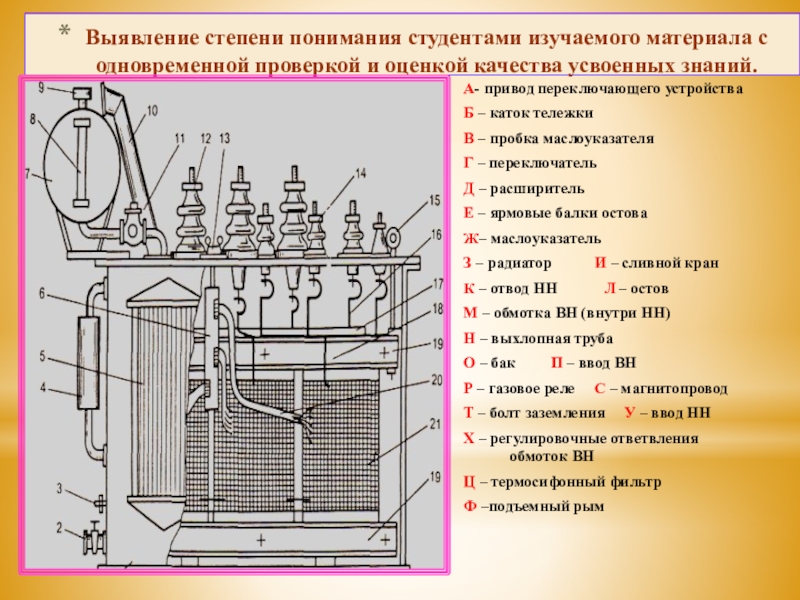

качества усвоенных знаний.

А- привод переключающего устройства
Б – каток тележки
В – пробка маслоуказателя
Г – переключатель
Д – расширитель
Е – ярмовые балки остова
Ж– маслоуказатель
З – радиатор И – сливной кран
К – отвод НН Л – остов
М – обмотка ВН (внутри НН)
Н – выхлопная труба
О – бак П – ввод ВН
Р – газовое реле С – магнитопровод
Т – болт заземления У – ввод НН
Х – регулировочные ответвления обмоток ВН
Ц – термосифонный фильтр
Ф –подъемный рым

изготовления основных элементов силовых трансформаторов»

Домашнее задание:
