Слайд 1Система питания
Разработал: мастер п\о Айтмухамбетов Д.С

Система питанияРазработал: мастер п\о Айтмухамбетов Д.С

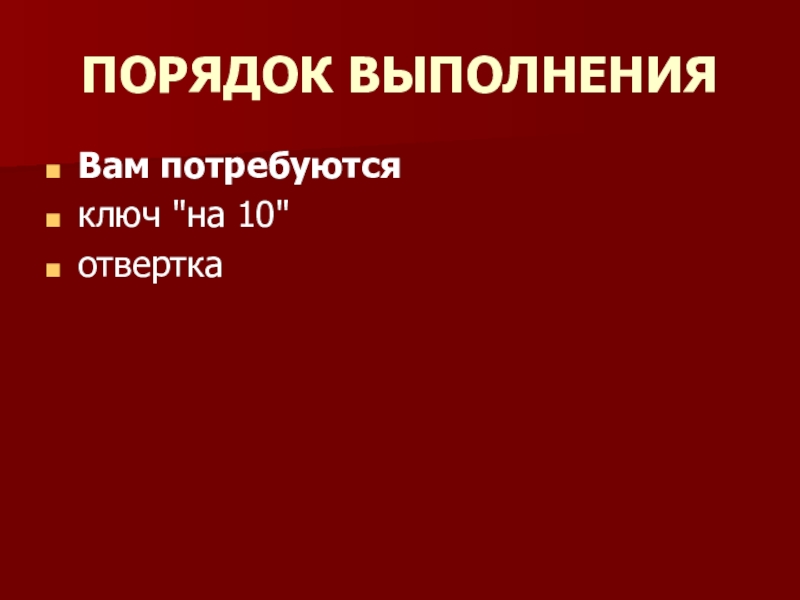

Слайд 2ПОРЯДОК ВЫПОЛНЕНИЯ
Вам потребуются
ключ "на 10"
отвертка

ПОРЯДОК ВЫПОЛНЕНИЯ Вам потребуютсяключ

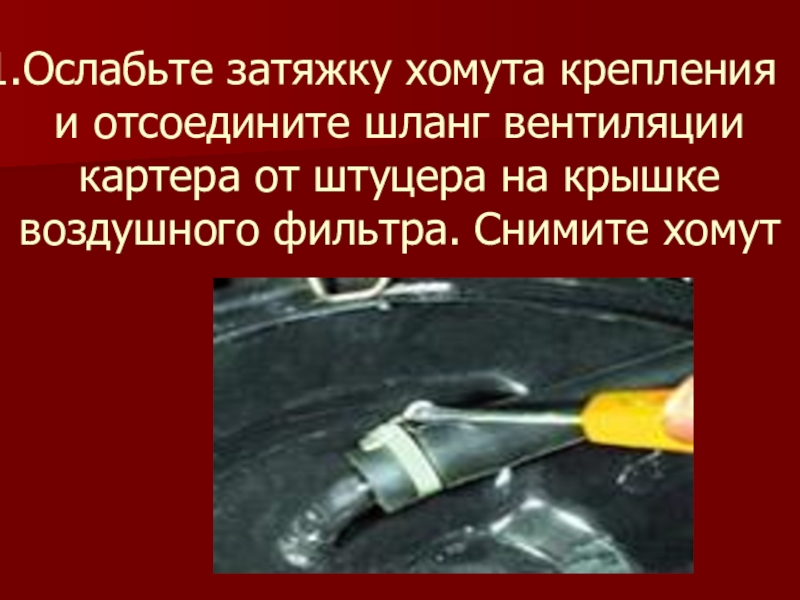

Слайд 3Ослабьте затяжку хомута крепления и отсоедините шланг вентиляции картера от штуцера

на крышке воздушного фильтра. Снимите хомут
Ослабьте затяжку хомута крепления и отсоедините шланг вентиляции картера от штуцера на крышке воздушного фильтра. Снимите хомут

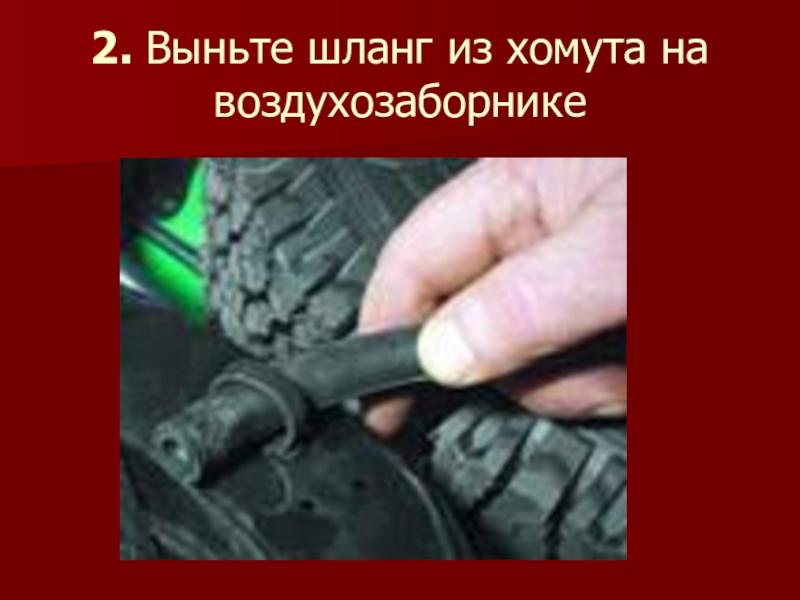

Слайд 42. Выньте шланг из хомута на воздухозаборнике

2. Выньте шланг из хомута на воздухозаборнике

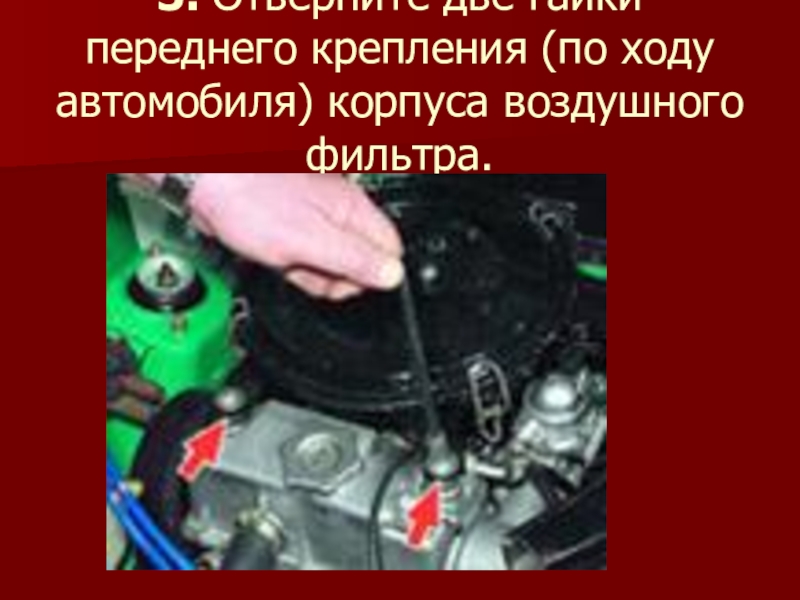

Слайд 53. Отверните две гайки переднего крепления (по ходу автомобиля) корпуса воздушного

фильтра.
3. Отверните две гайки переднего крепления (по ходу автомобиля) корпуса воздушного фильтра.

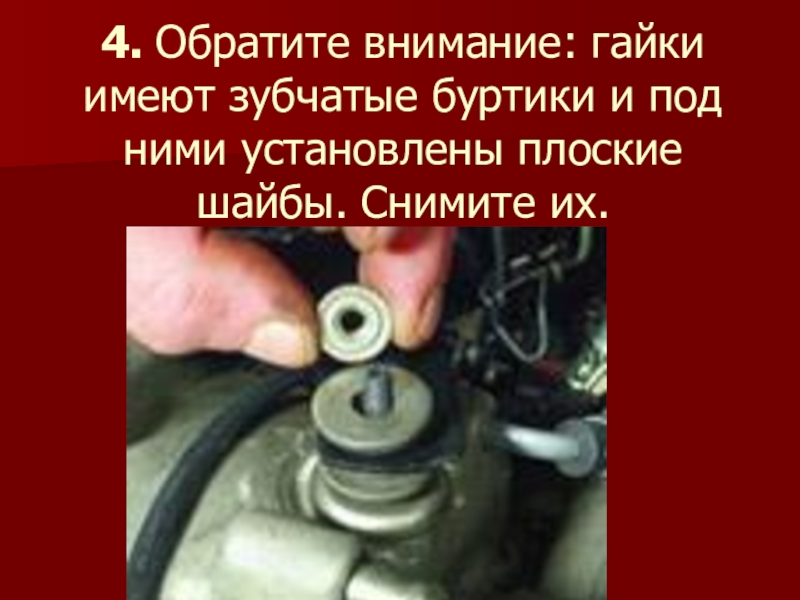

Слайд 64. Обратите внимание: гайки имеют зубчатые буртики и под ними установлены

плоские шайбы. Снимите их. ..
4. Обратите внимание: гайки имеют зубчатые буртики и под ними установлены плоские шайбы. Снимите их. ..

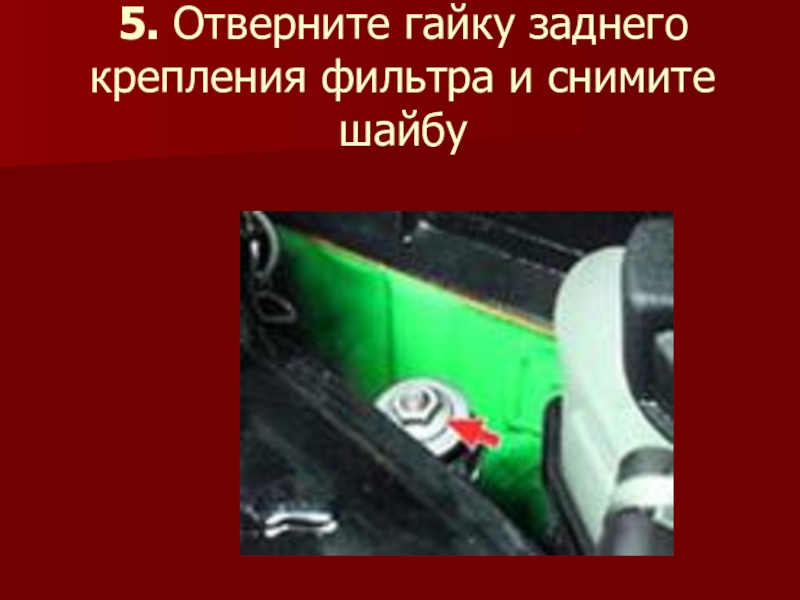

Слайд 75. Отверните гайку заднего крепления фильтра и снимите шайбу

5. Отверните гайку заднего крепления фильтра и снимите шайбу

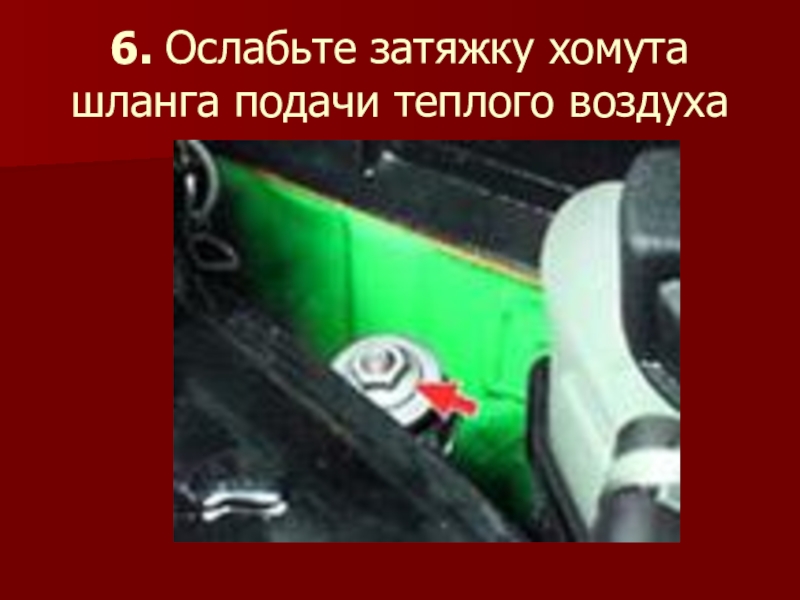

Слайд 86. Ослабьте затяжку хомута шланга подачи теплого воздуха

6. Ослабьте затяжку хомута шланга подачи теплого воздуха

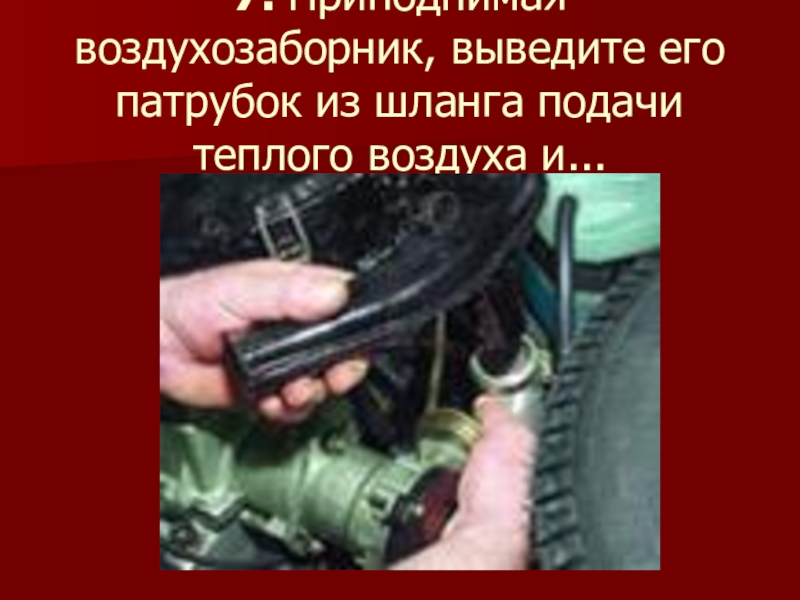

Слайд 97. Приподнимая воздухозаборник, выведите его патрубок из шланга подачи теплого воздуха

и...
7. Приподнимая воздухозаборник, выведите его патрубок из шланга подачи теплого воздуха и...

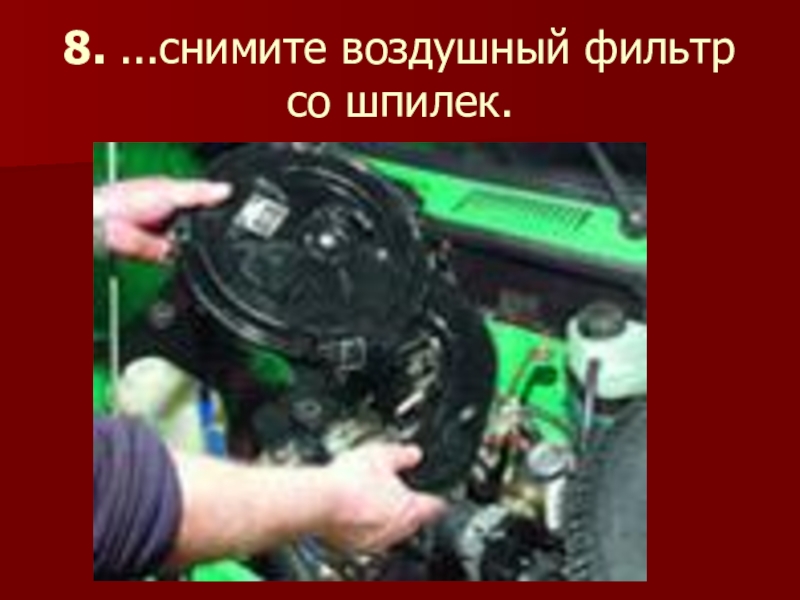

Слайд 108. ...снимите воздушный фильтр со шпилек.

8. ...снимите воздушный фильтр со шпилек.

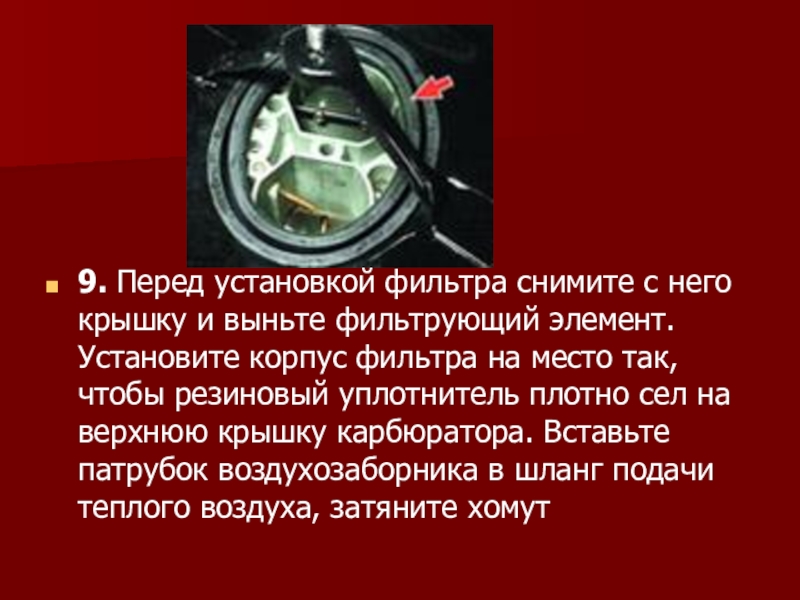

Слайд 119. Перед установкой фильтра снимите с него крышку и выньте фильтрующий

элемент. Установите корпус фильтра на место так, чтобы резиновый уплотнитель плотно сел на верхнюю крышку карбюратора. Вставьте патрубок воздухозаборника в шланг подачи теплого воздуха, затяните хомут
9. Перед установкой фильтра снимите с него крышку и выньте фильтрующий элемент. Установите корпус фильтра на место

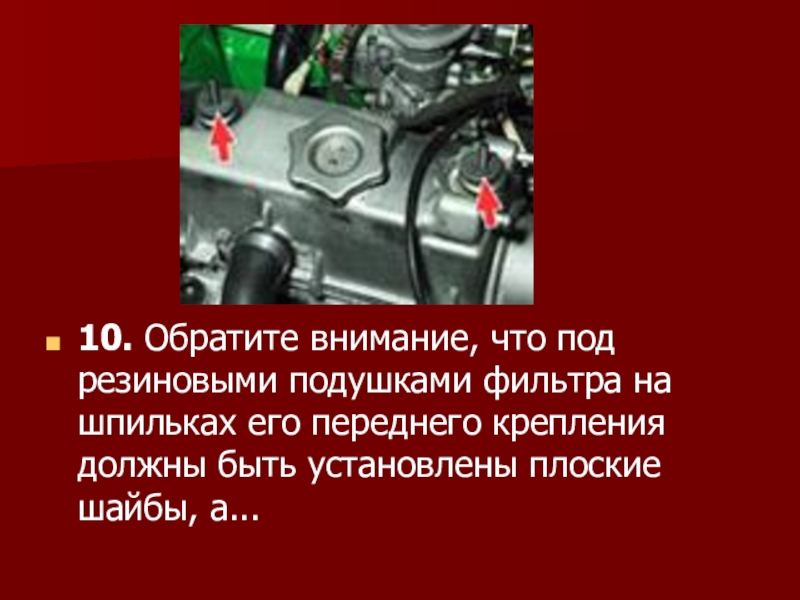

Слайд 1210. Обратите внимание, что под резиновыми подушками фильтра на шпильках его

переднего крепления должны быть установлены плоские шайбы, а...
10. Обратите внимание, что под резиновыми подушками фильтра на шпильках его переднего крепления должны быть установлены плоские

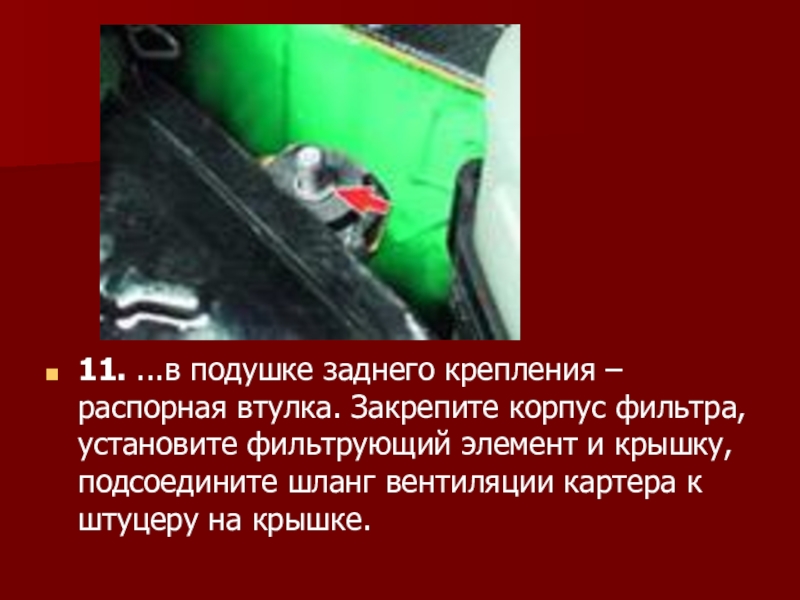

Слайд 1311. ...в подушке заднего крепления – распорная втулка. Закрепите корпус фильтра,

установите фильтрующий элемент и крышку, подсоедините шланг вентиляции картера к штуцеру на крышке.
11. ...в подушке заднего крепления – распорная втулка. Закрепите корпус фильтра, установите фильтрующий элемент и крышку, подсоедините
