Презентация, доклад урока на тему: Система охлаждения

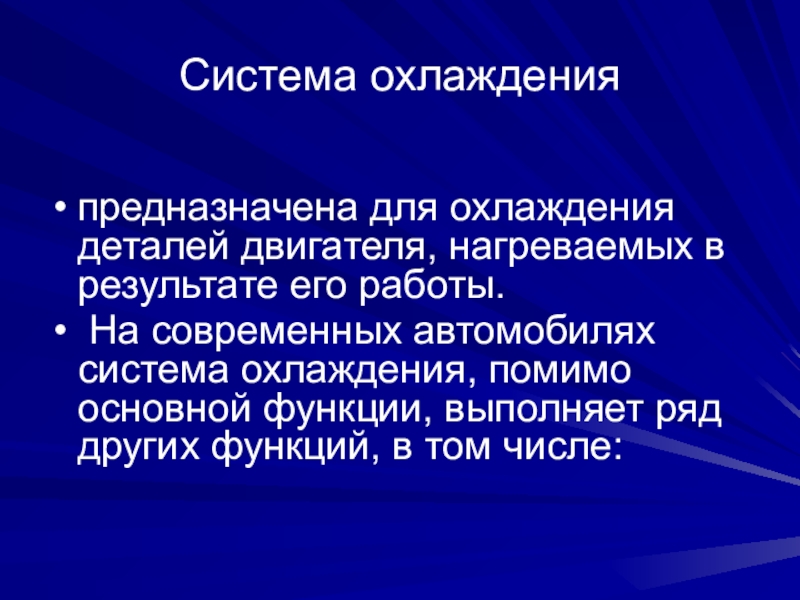

На современных автомобилях система охлаждения, помимо основной функции, выполняет ряд других функций, в том числе:

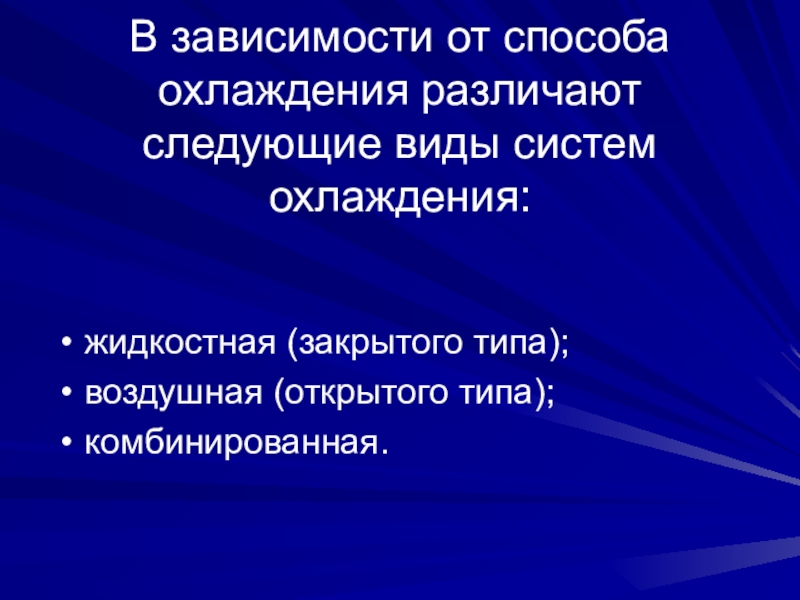

типа);
воздушная (открытого типа);
комбинированная.

жидкости.

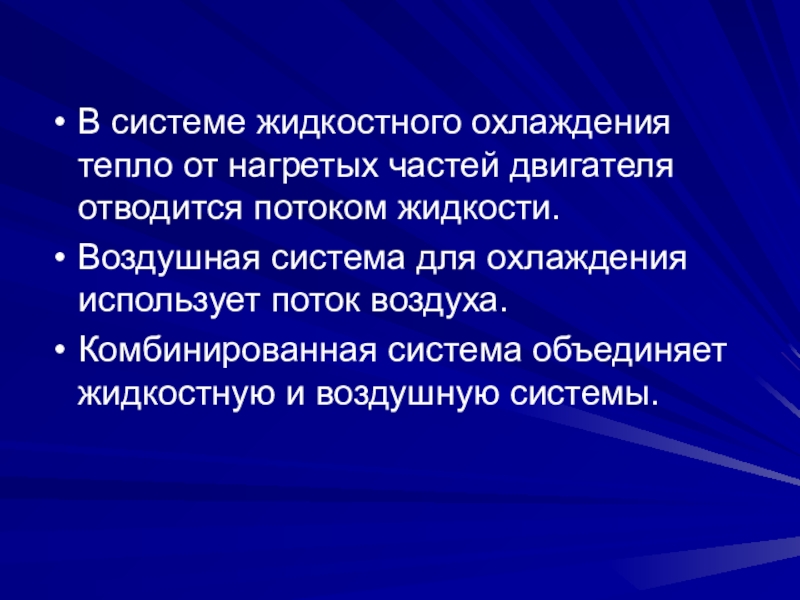

Воздушная система для охлаждения использует поток воздуха.
Комбинированная система объединяет жидкостную и воздушную системы.

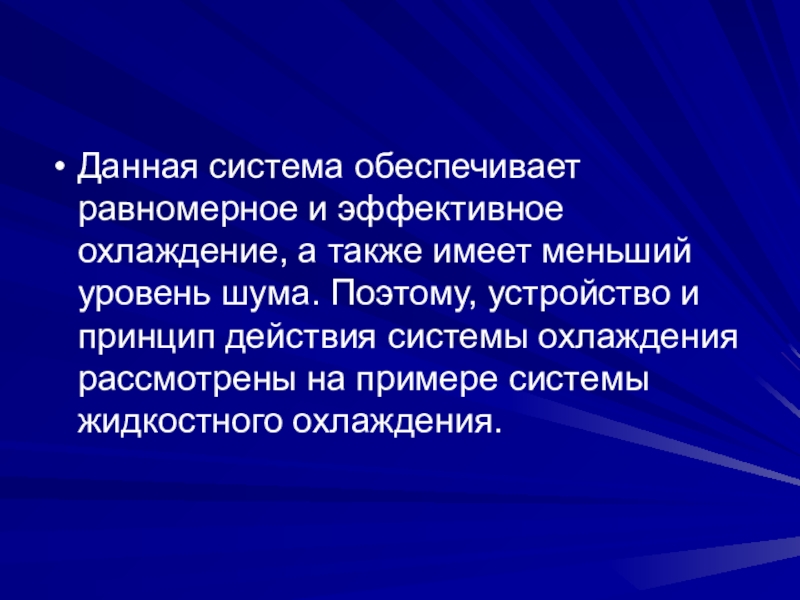

уровень шума. Поэтому, устройство и принцип действия системы охлаждения рассмотрены на примере системы жидкостного охлаждения.

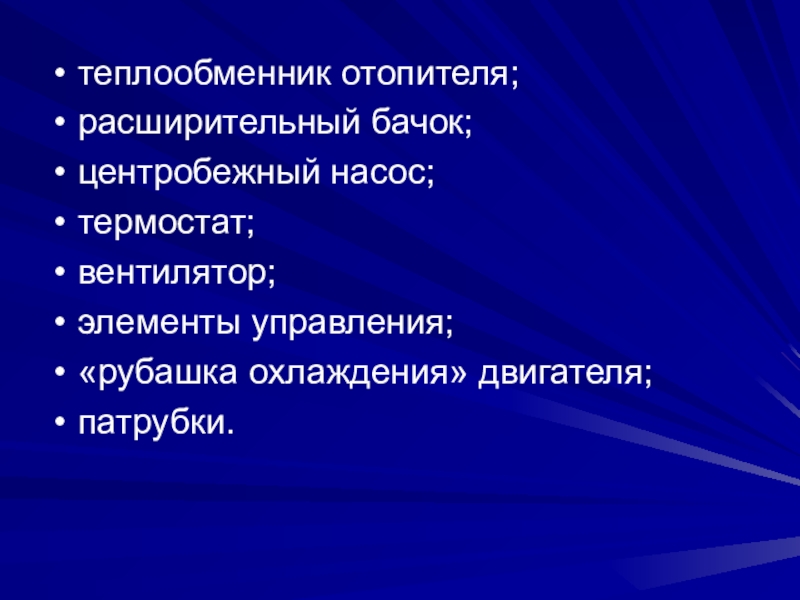

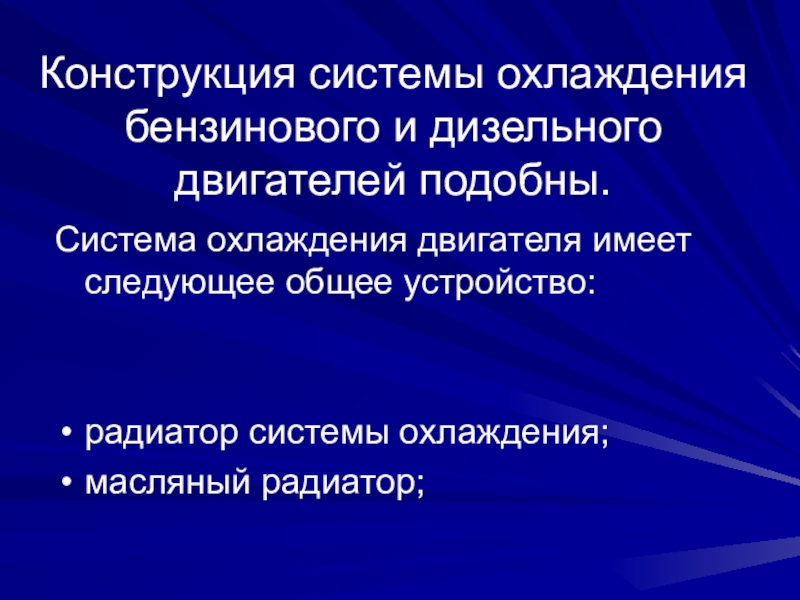

следующее общее устройство:

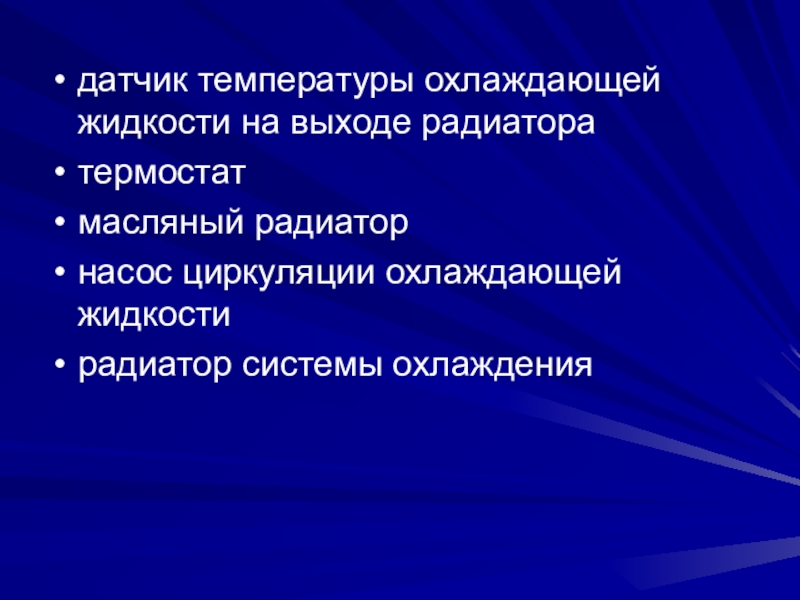

радиатор системы охлаждения;
масляный радиатор;

охлаждения» двигателя;
патрубки.

жидкости
центробежный насос

жидкости
радиатор системы охлаждения

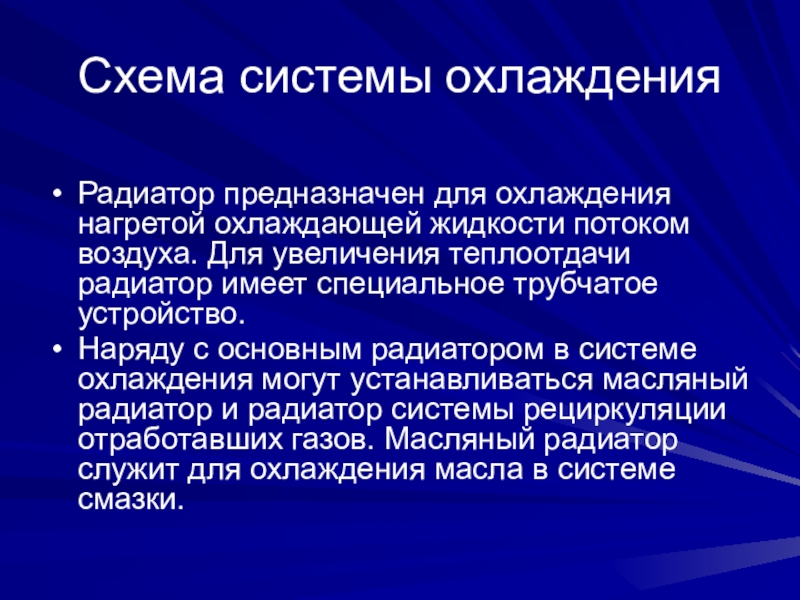

Для увеличения теплоотдачи радиатор имеет специальное трубчатое устройство.
Наряду с основным радиатором в системе охлаждения могут устанавливаться масляный радиатор и радиатор системы рециркуляции отработавших газов. Масляный радиатор служит для охлаждения масла в системе смазки.

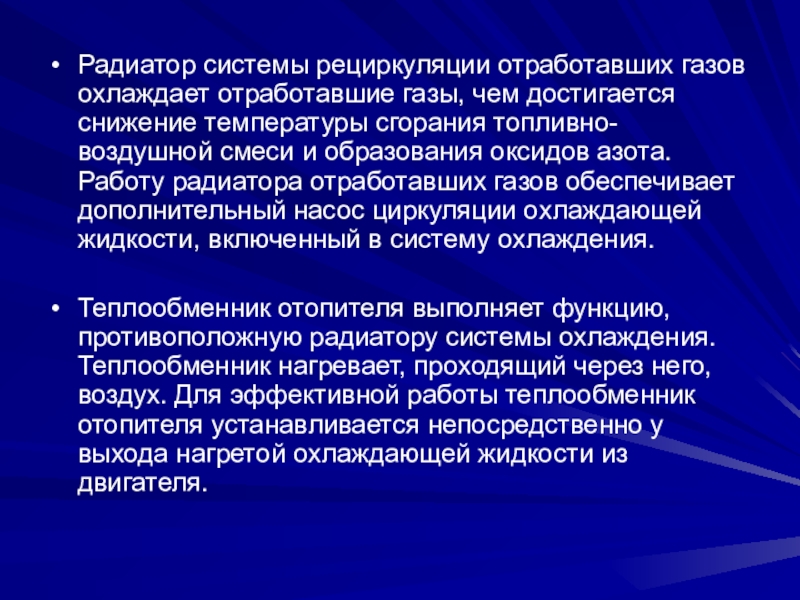

температуры сгорания топливно-воздушной смеси и образования оксидов азота. Работу радиатора отработавших газов обеспечивает дополнительный насос циркуляции охлаждающей жидкости, включенный в систему охлаждения.

Теплообменник отопителя выполняет функцию, противоположную радиатору системы охлаждения. Теплообменник нагревает, проходящий через него, воздух. Для эффективной работы теплообменник отопителя устанавливается непосредственно у выхода нагретой охлаждающей жидкости из двигателя.

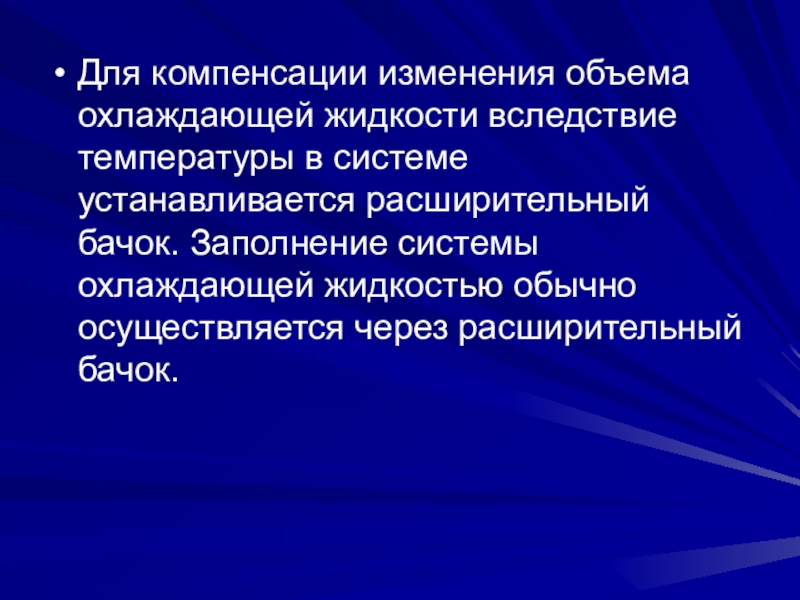

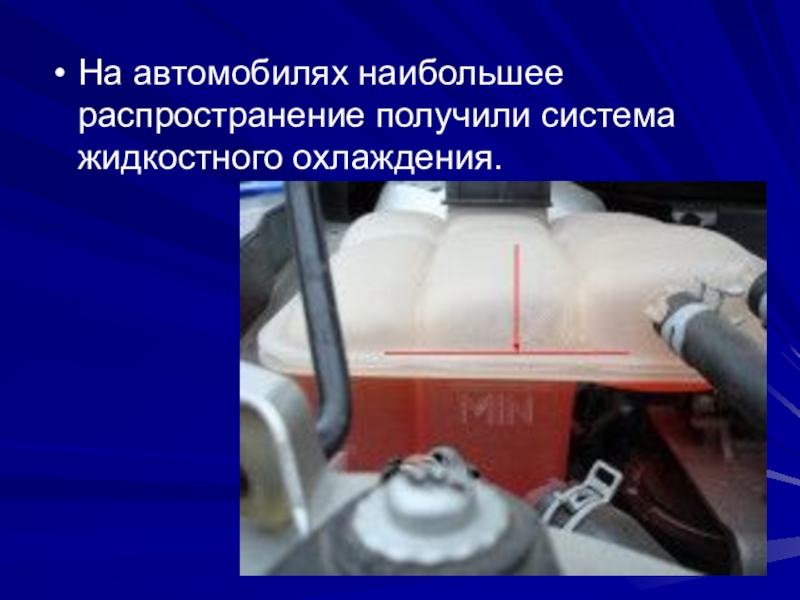

расширительный бачок. Заполнение системы охлаждающей жидкостью обычно осуществляется через расширительный бачок.

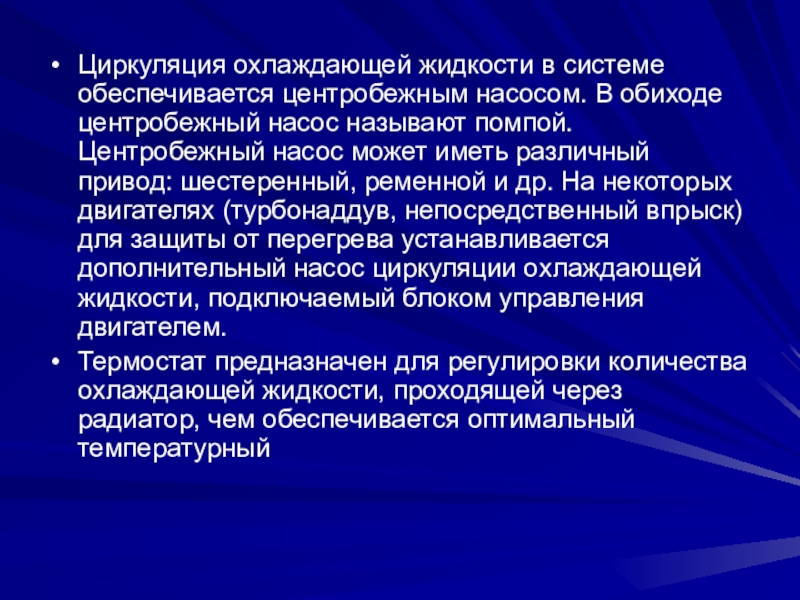

насос называют помпой. Центробежный насос может иметь различный привод: шестеренный, ременной и др. На некоторых двигателях (турбонаддув, непосредственный впрыск) для защиты от перегрева устанавливается дополнительный насос циркуляции охлаждающей жидкости, подключаемый блоком управления двигателем.

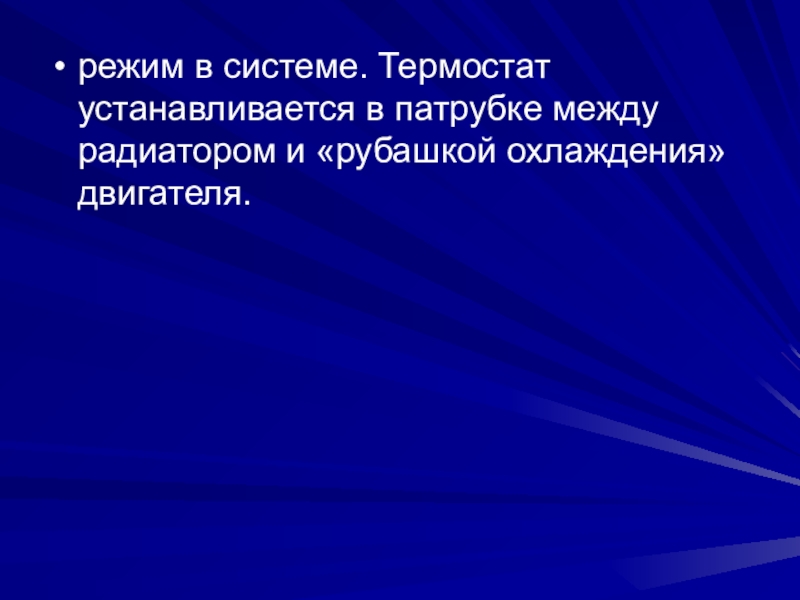

Термостат предназначен для регулировки количества охлаждающей жидкости, проходящей через радиатор, чем обеспечивается оптимальный температурный

охлаждения» двигателя.

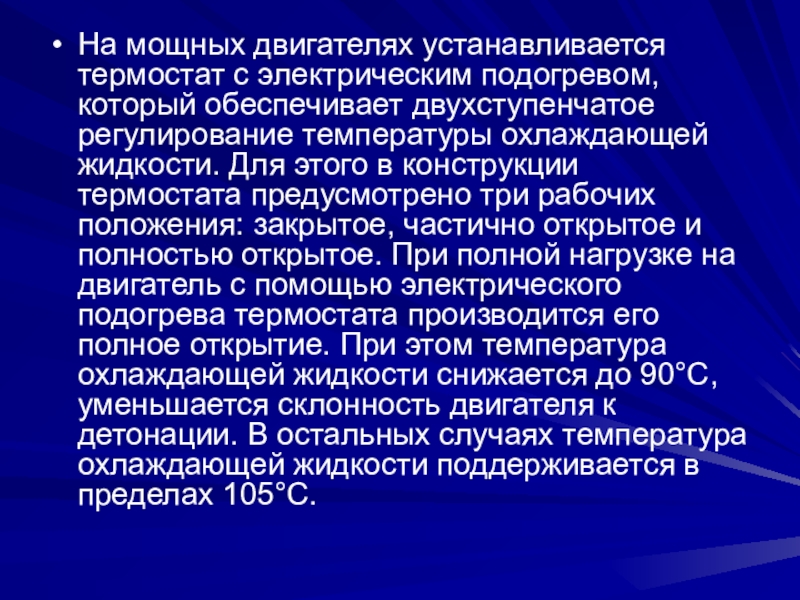

регулирование температуры охлаждающей жидкости. Для этого в конструкции термостата предусмотрено три рабочих положения: закрытое, частично открытое и полностью открытое. При полной нагрузке на двигатель с помощью электрического подогрева термостата производится его полное открытие. При этом температура охлаждающей жидкости снижается до 90°С, уменьшается склонность двигателя к детонации. В остальных случаях температура охлаждающей жидкости поддерживается в пределах 105°С.

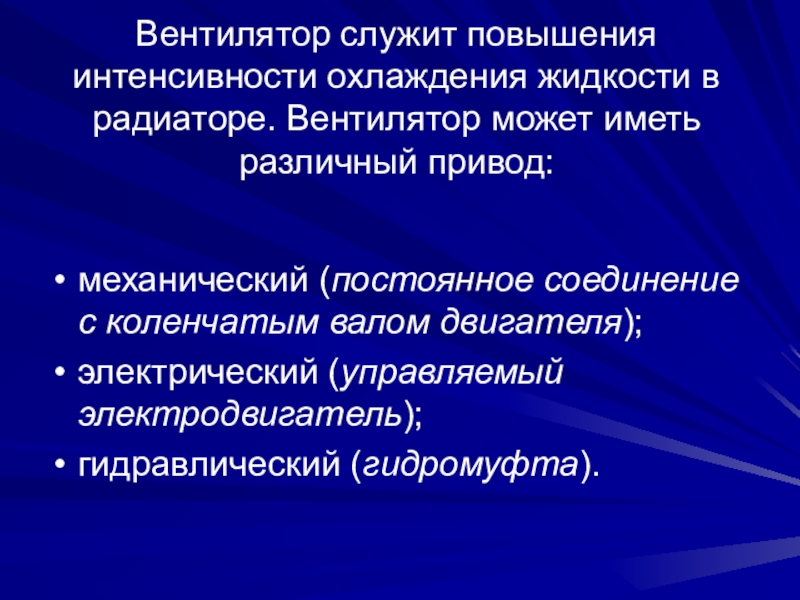

различный привод:

механический (постоянное соединение с коленчатым валом двигателя);
электрический (управляемый электродвигатель);
гидравлический (гидромуфта).

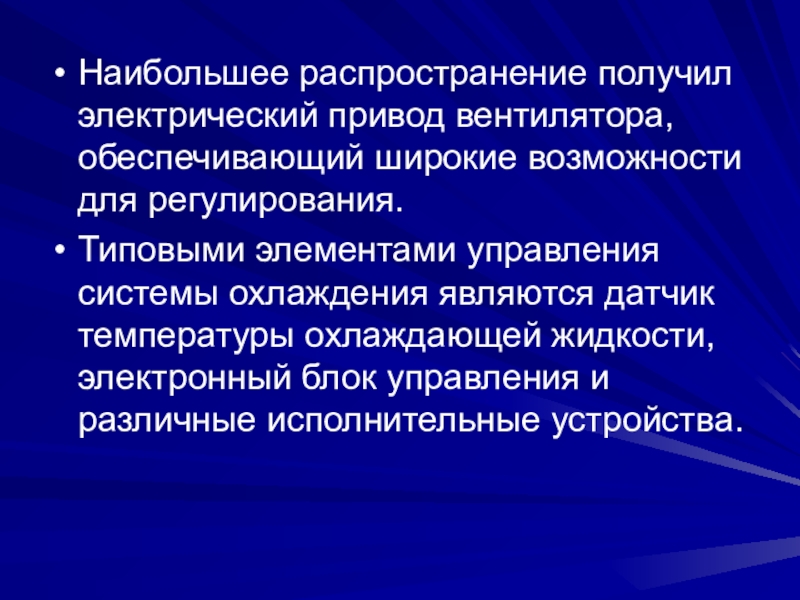

Типовыми элементами управления системы охлаждения являются датчик температуры охлаждающей жидкости, электронный блок управления и различные исполнительные устройства.

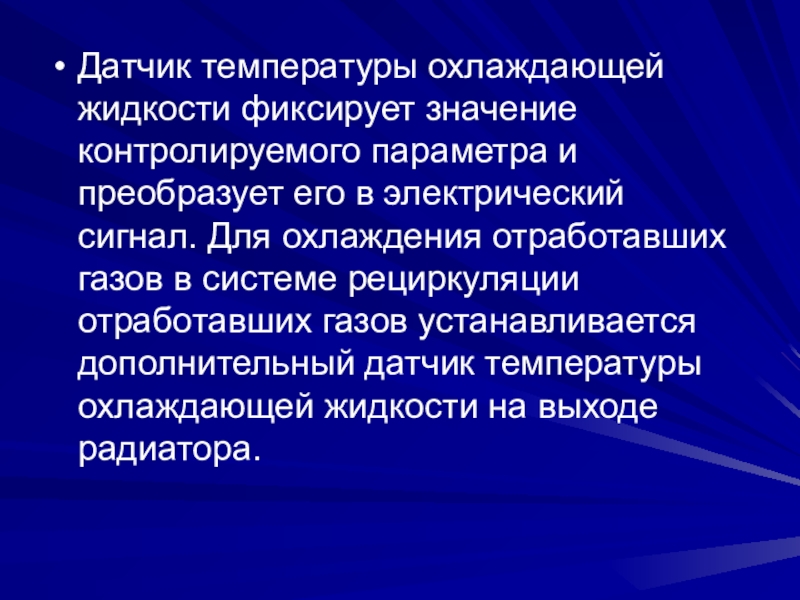

в электрический сигнал. Для охлаждения отработавших газов в системе рециркуляции отработавших газов устанавливается дополнительный датчик температуры охлаждающей жидкости на выходе радиатора.

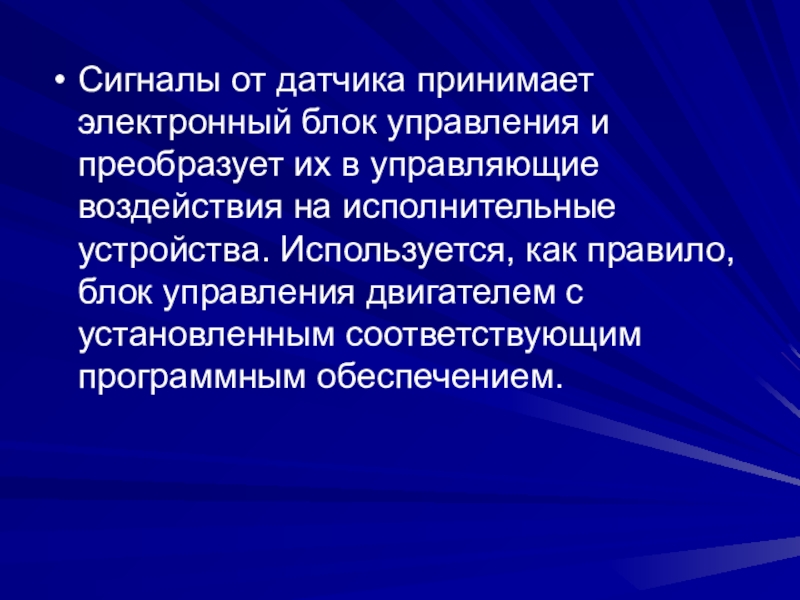

управляющие воздействия на исполнительные устройства. Используется, как правило, блок управления двигателем с установленным соответствующим программным обеспечением.

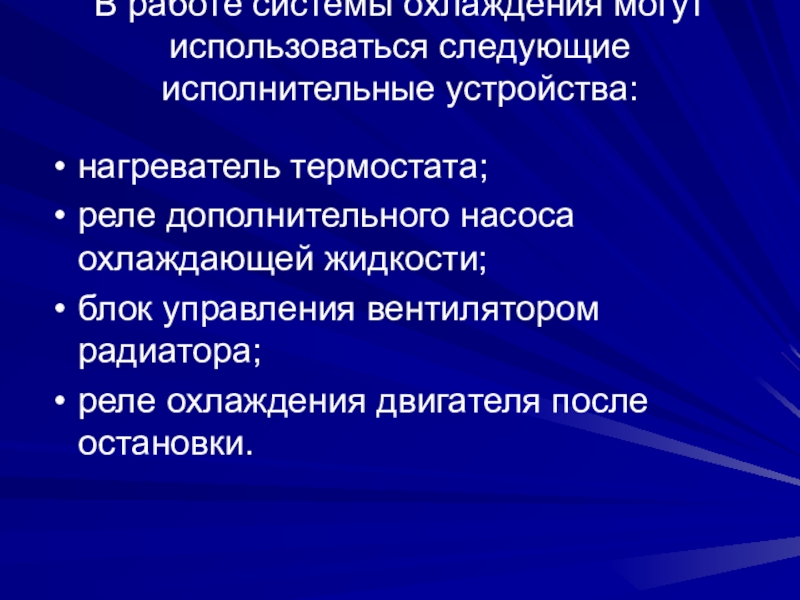

реле дополнительного насоса охлаждающей жидкости;
блок управления вентилятором радиатора;
реле охлаждения двигателя после остановки.

современных двигателях алгоритм работы реализован на основе математической модели, которая учитывает различные параметры (температуру охлаждающей жидкости, температуру масла, наружную температуру и др.) и задает оптимальные условия включения и время работы конструктивных элементов.

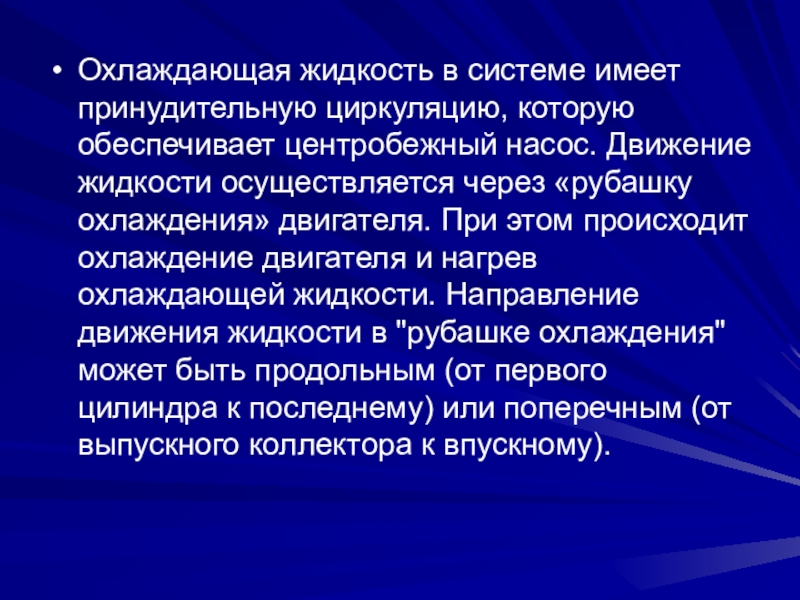

Движение жидкости осуществляется через «рубашку охлаждения» двигателя. При этом происходит охлаждение двигателя и нагрев охлаждающей жидкости. Направление движения жидкости в "рубашке охлаждения" может быть продольным (от первого цилиндра к последнему) или поперечным (от выпускного коллектора к впускному).

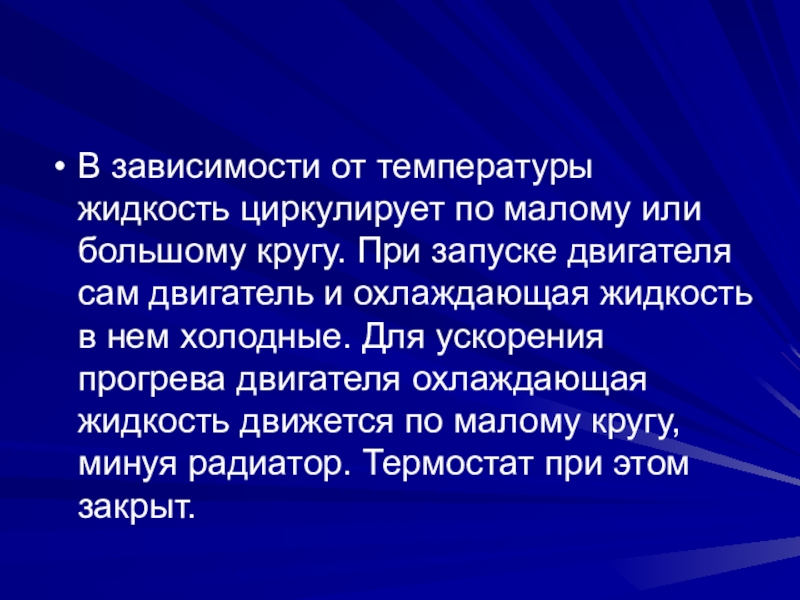

При запуске двигателя сам двигатель и охлаждающая жидкость в нем холодные. Для ускорения прогрева двигателя охлаждающая жидкость движется по малому кругу, минуя радиатор. Термостат при этом закрыт.

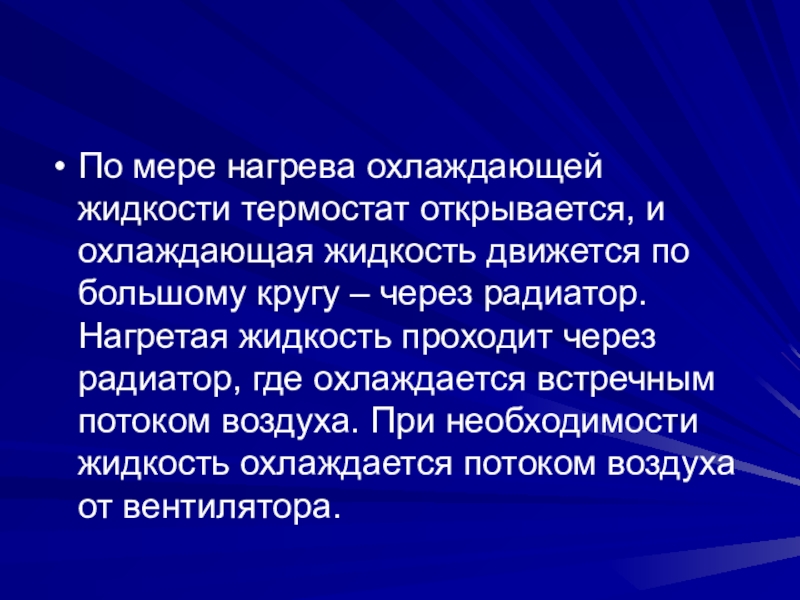

по большому кругу – через радиатор. Нагретая жидкость проходит через радиатор, где охлаждается встречным потоком воздуха. При необходимости жидкость охлаждается потоком воздуха от вентилятора.

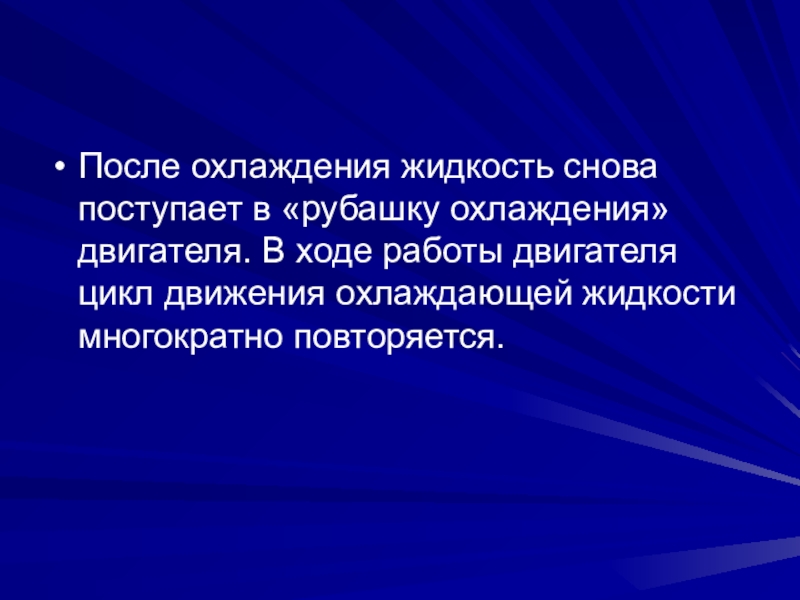

работы двигателя цикл движения охлаждающей жидкости многократно повторяется.

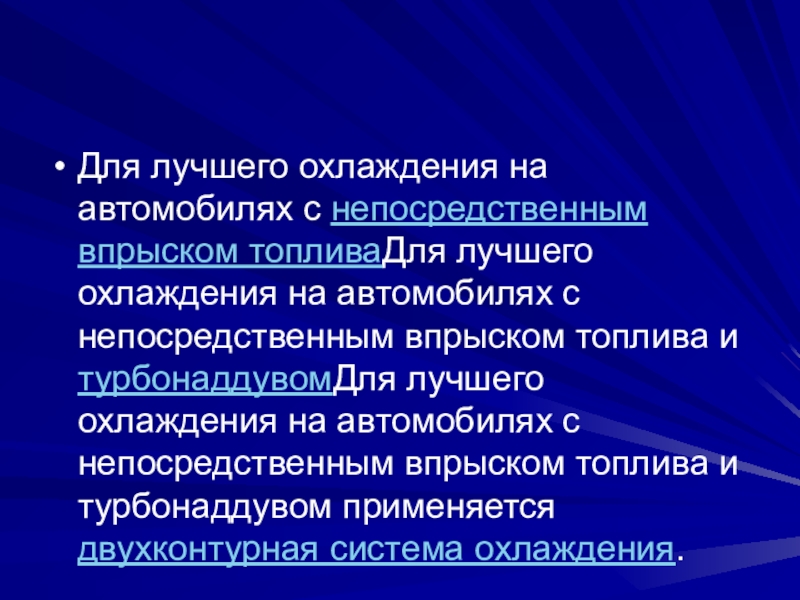

на автомобилях c непосредственным впрыском топлива и турбонаддувомДля лучшего охлаждения на автомобилях c непосредственным впрыском топлива и турбонаддувом применяется двухконтурная система охлаждения.
