Презентация, доклад урока на тему: Кривошипно-шатунный механизм
Содержание
- 1. Презентация урока на тему: Кривошипно-шатунный механизм
- 2. КШМ – предназначен для преобразования возвратно-поступательного движения поршня, во вращательное движение коленчатого вала. Назначение

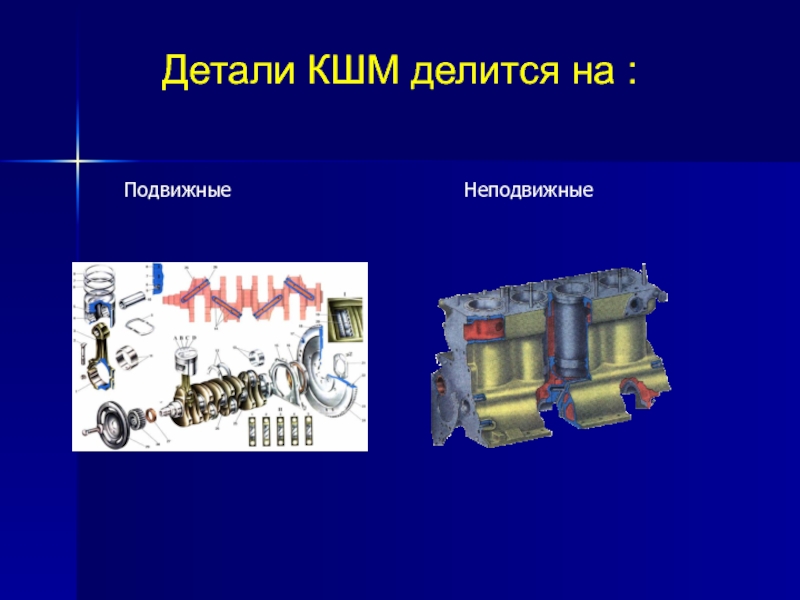

- 3. Детали КШМ делится на :ПодвижныеНеподвижные
- 4. К подвижным относятся:Поршень в сборе с кольцамиШатун в сборе с пальцемКоленчатый валМаховикВкладыши

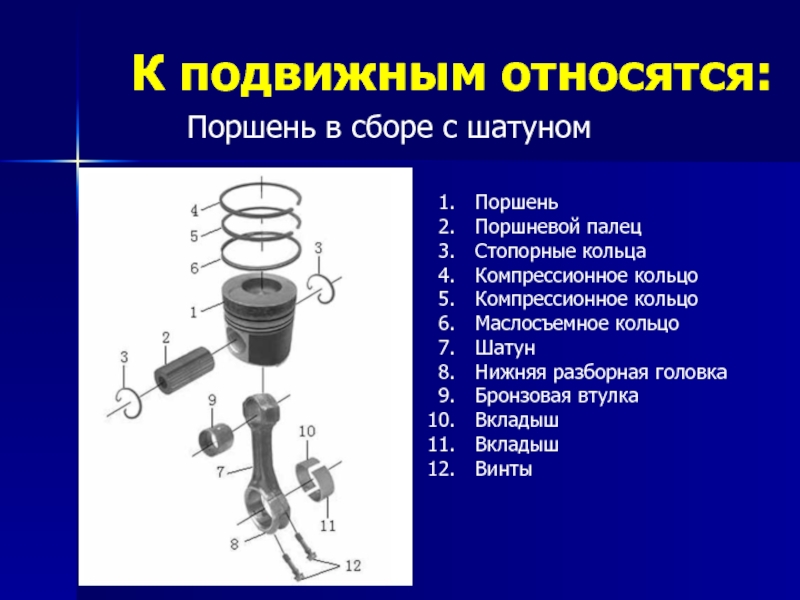

- 5. К подвижным относятся:Поршень в сборе с шатуномПоршеньПоршневой палецСтопорные кольцаКомпрессионное кольцоКомпрессионное кольцоМаслосъемное кольцоШатунНижняя разборная головкаБронзовая втулкаВкладышВкладышВинты

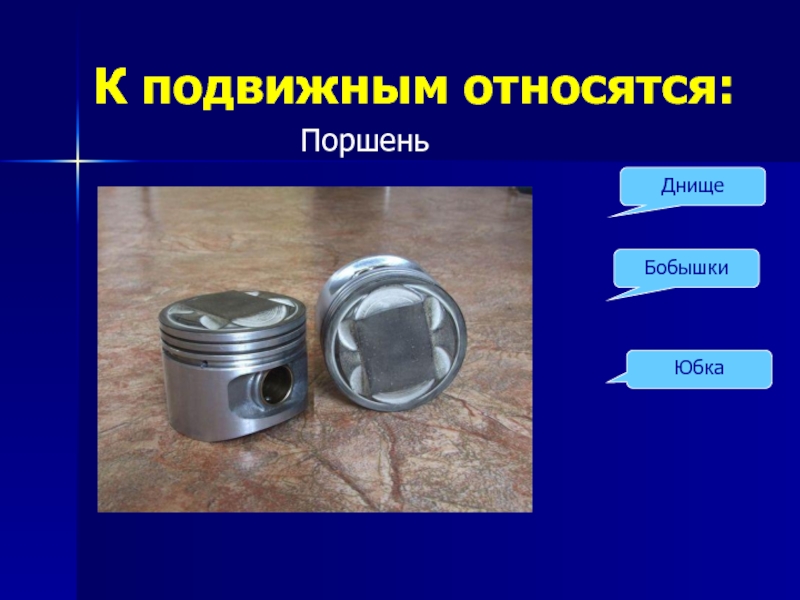

- 6. К подвижным относятся:ПоршеньБобышкиЮбкаДнище
- 7. К подвижным относятся:ШатунВерхняя неразборная головкаТело шатуна (в сечении двутавр)Нижняя разборная головка

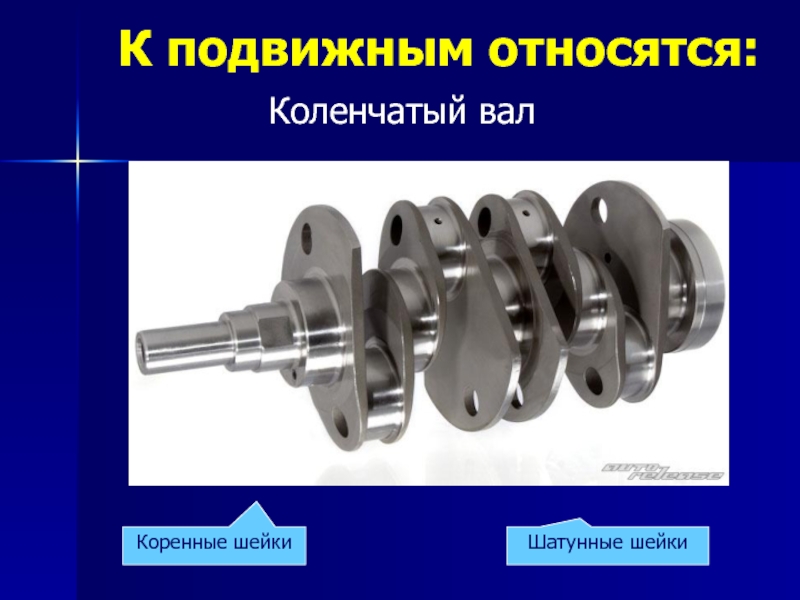

- 8. К подвижным относятся:Коленчатый валКоренные шейкиШатунные шейки

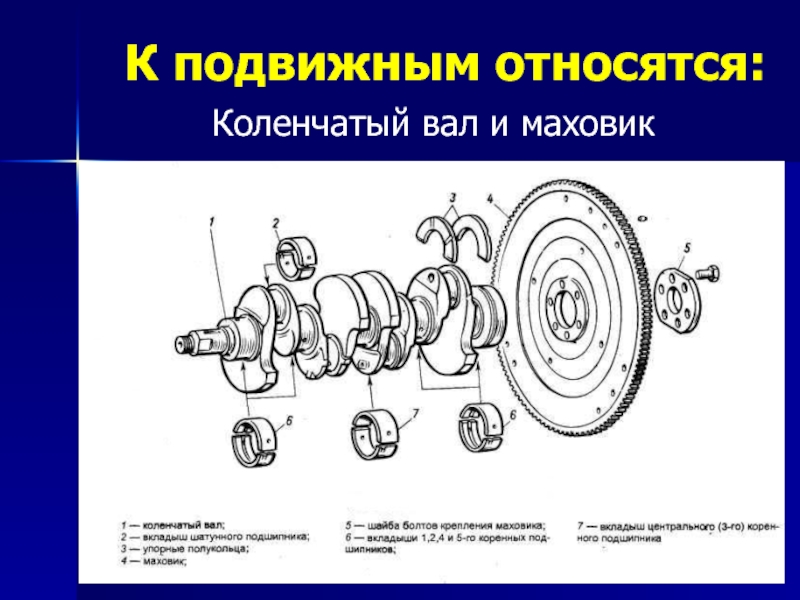

- 9. К подвижным относятся:Коленчатый вал и маховик
- 10. К неподвижным относятся:Блок цилиндровГоловка блока цилиндровГильзаПоддон картера

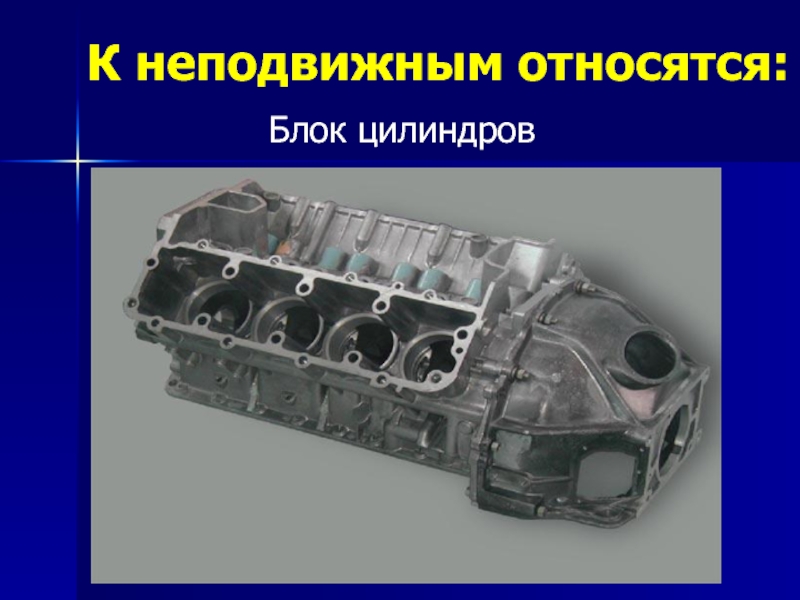

- 11. К неподвижным относятся:Блок цилиндров

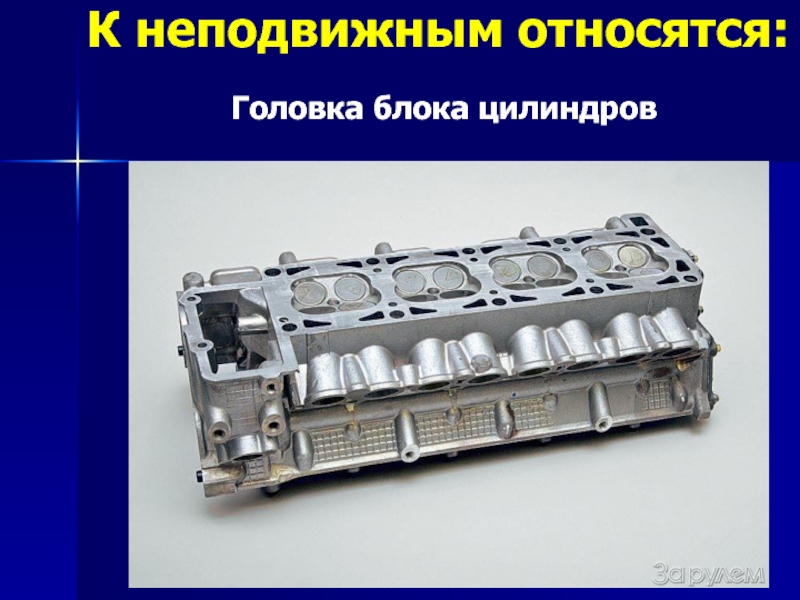

- 12. К неподвижным относятся:Головка блока цилиндров

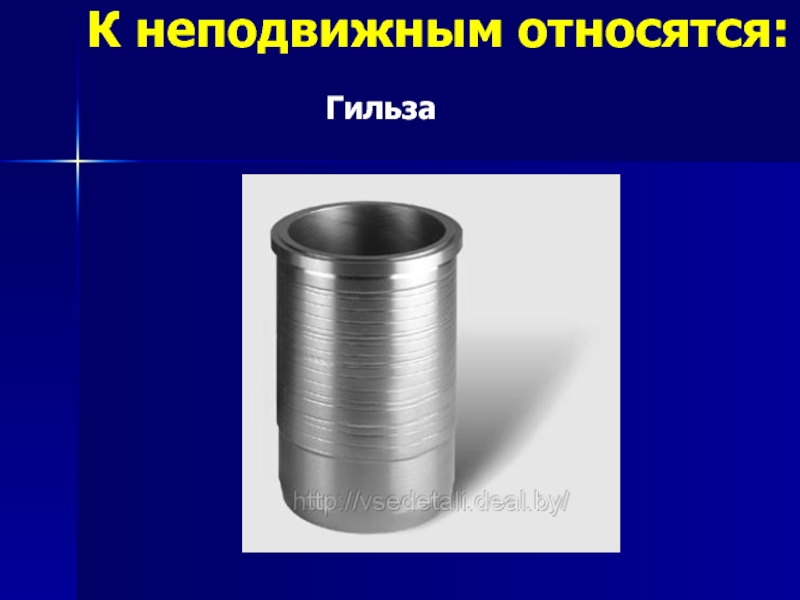

- 13. К неподвижным относятся:Гильза

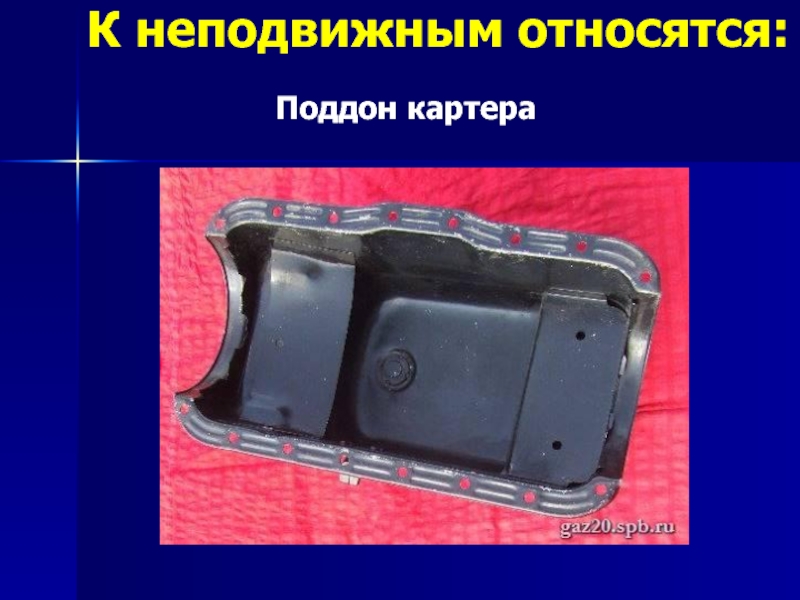

- 14. К неподвижным относятся:Поддон картера

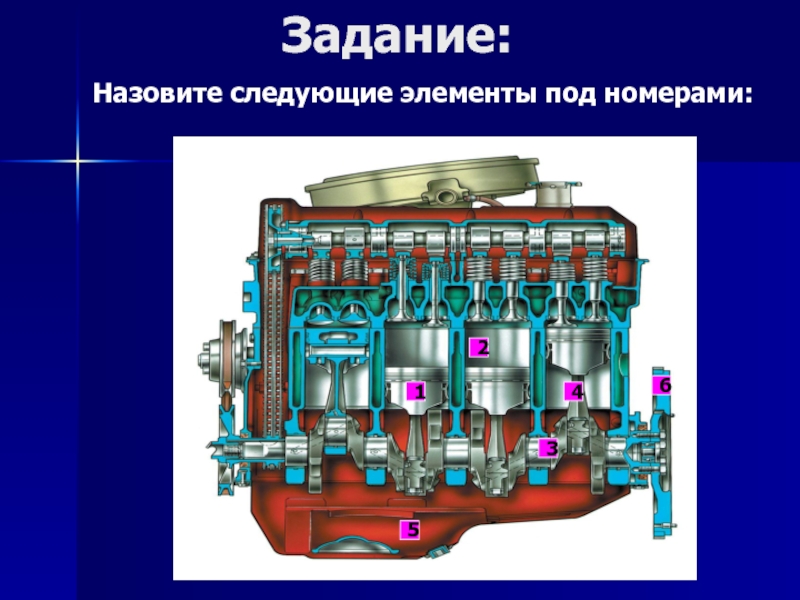

- 15. Задание:Назовите следующие элементы под номерами:123456
КШМ – предназначен для преобразования возвратно-поступательного движения поршня, во вращательное движение коленчатого вала. Назначение
Слайд 2КШМ – предназначен для преобразования возвратно-поступательного движения поршня, во вращательное движение
коленчатого вала.
Назначение
Слайд 4К подвижным относятся:
Поршень в сборе с кольцами
Шатун в сборе с пальцем
Коленчатый
вал
Маховик
Вкладыши
Маховик
Вкладыши
Слайд 5К подвижным относятся:
Поршень в сборе с шатуном
Поршень
Поршневой палец
Стопорные кольца
Компрессионное кольцо
Компрессионное кольцо
Маслосъемное
кольцо
Шатун
Нижняя разборная головка
Бронзовая втулка
Вкладыш
Вкладыш
Винты
Шатун
Нижняя разборная головка
Бронзовая втулка
Вкладыш
Вкладыш
Винты

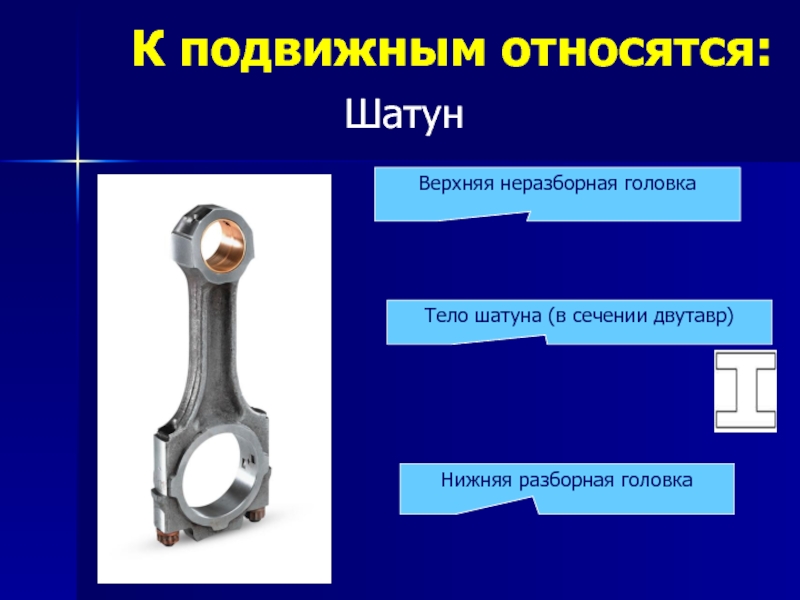

Слайд 7К подвижным относятся:
Шатун
Верхняя неразборная головка
Тело шатуна (в сечении двутавр)
Нижняя разборная головка
