Презентация, доклад урока на тему Холодное водоснабжение здания
Содержание
- 1. Презентация урока на тему Холодное водоснабжение здания
- 2. Повторение пройденного материалаПриведите примеры поверхностных, подземных и
- 3. Слайд 3
- 4. Назначение внутреннего водопроводаСистемой водоснабжения здания или отдельного
- 5. Основные элементы внутреннего водопроводаВводВодомерный узелМагистральная сетьРаспределительный трубопровод (стояк)Подводки к водоразборной арматуреЗапорная арматураВодоразборная арматура
- 6. Слайд 6
- 7. Виды систем водоснабжения Классификация по назначениюХозяйственно-питьевые
- 8. Манометры
- 9. Классификация по сфере обслуживанияраздельныеобъединенные (хозяйственно-противопожарные, производственно-пожарные, хозяйственно-производственные)единые
- 10. Классификация по конфигурации сетейКольцевые сети применяют
- 11. Классификация системы водоснабжения по обеспеченности напоромсистема, действующая под напором в наружном водопроводес водонапорным бакомс насосом
- 12. Тупиковая система с нижней разводкой
- 13. Слайд 13

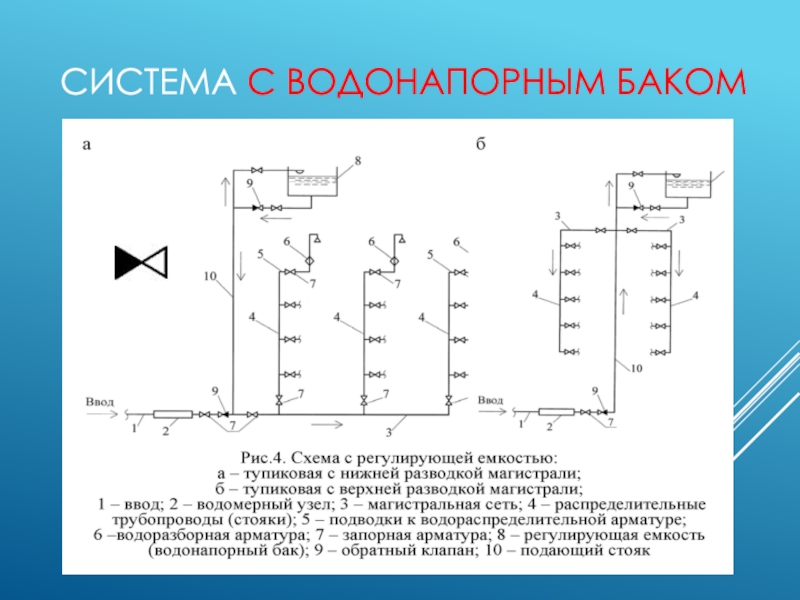

- 14. Система с водонапорным баком
- 15. Обратный клапанПредназначен

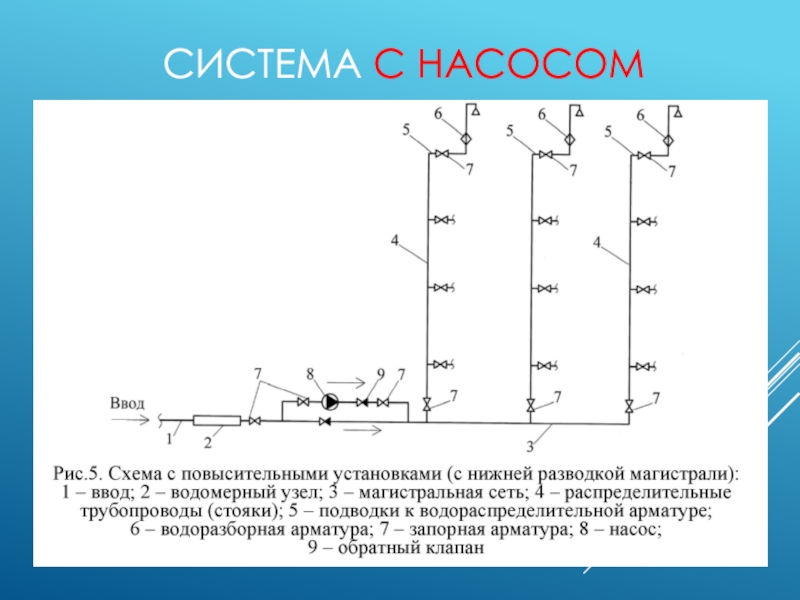

- 16. Система с насосом

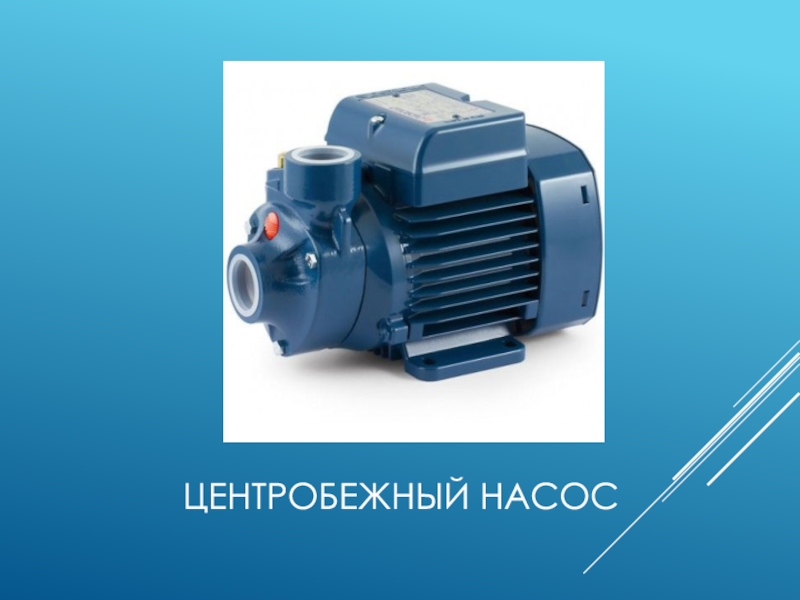

- 17. Центробежный насос

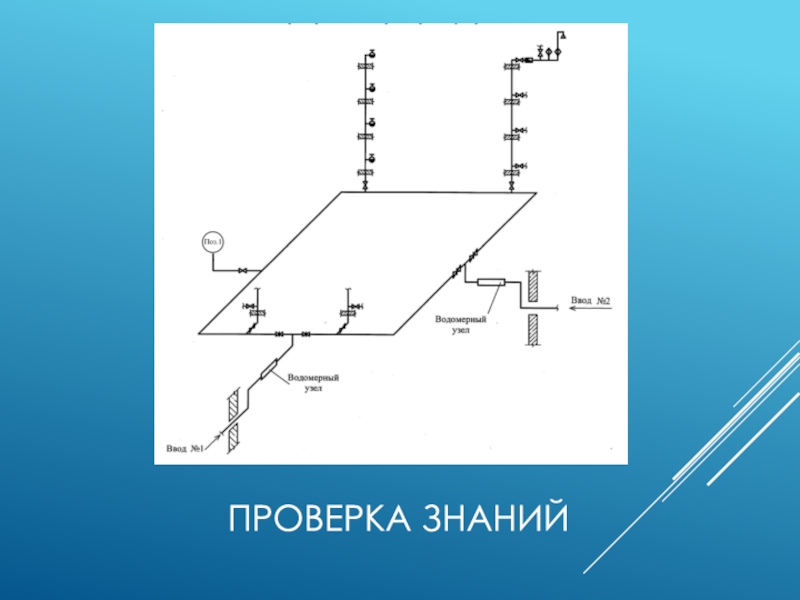

- 18. Проверка знаний
- 19. Проверка знаний
- 20. Проверка знаний
- 21. Проверка знаний
- 22. Водомерные узлыОбщедомовойКвартирный

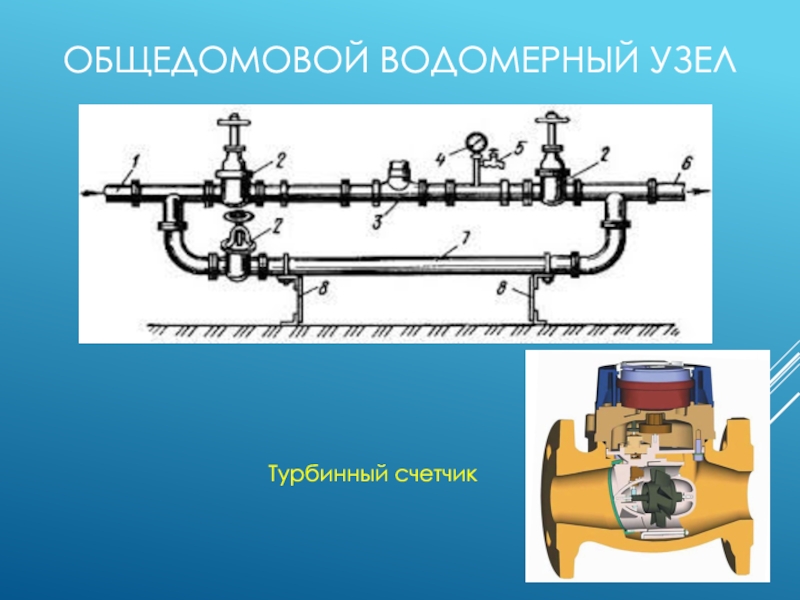

- 23. Общедомовой Водомерный узел

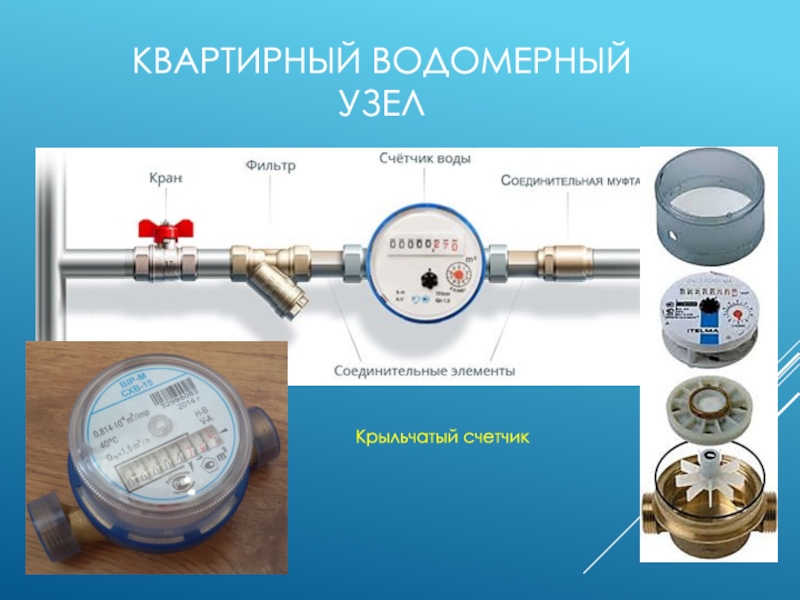

- 24. Квартирный водомерный узел

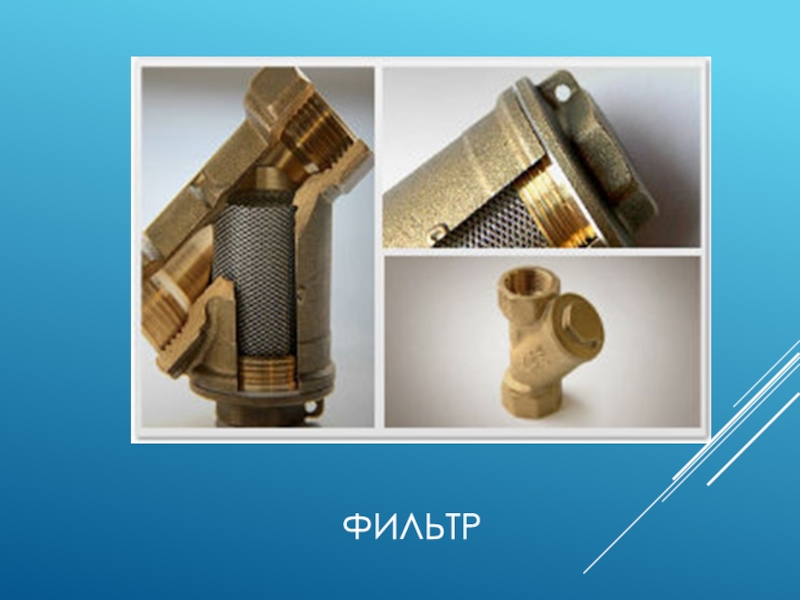

- 25. фильтр
- 26. Виды труб для водоснабжения(для ввода, магистральной сети,
- 27. Трубопроводная и водоразборная арматураТрубопроводная арматура подразделяется
- 28. Запорная арматураКраныПробковый
- 29. Маркировка трубопроводной арматурыРу, PN – давление номинальноеЧисло внизу – диаметр условного проходаСтрелка – направление движения воды

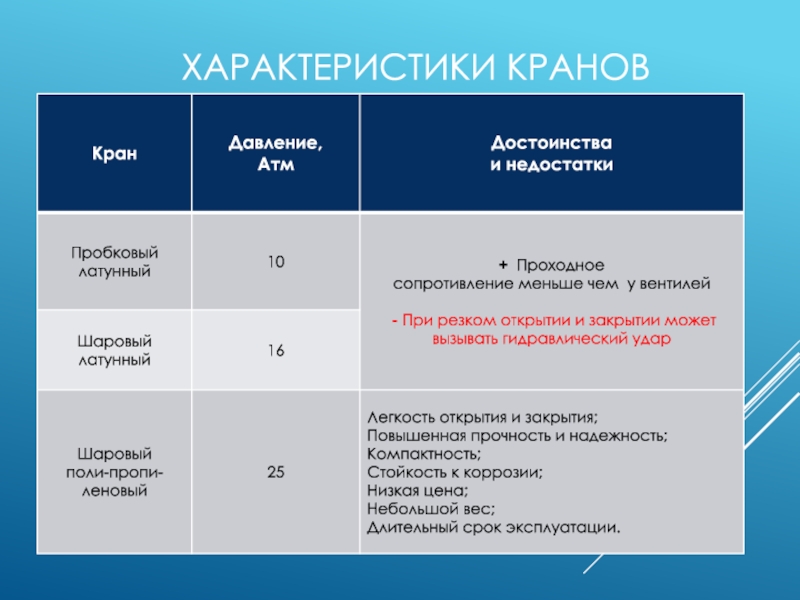

- 30. Характеристики кранов

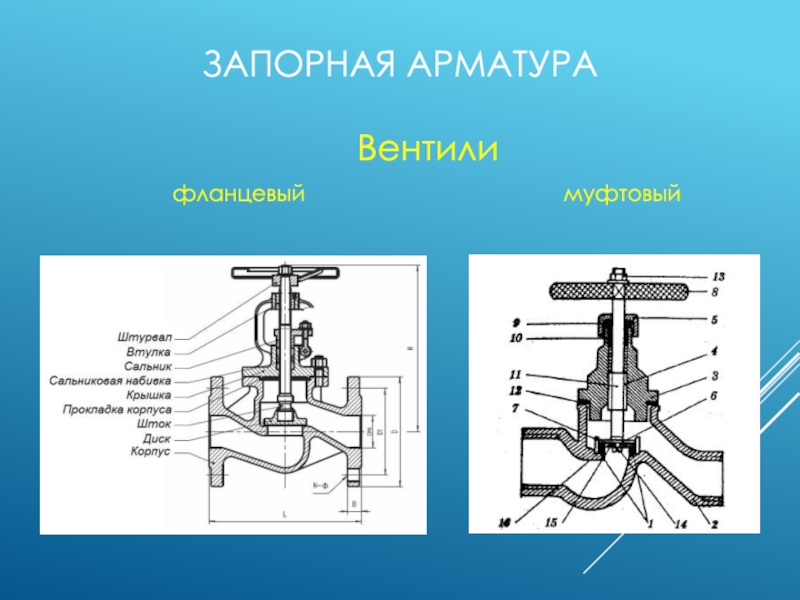

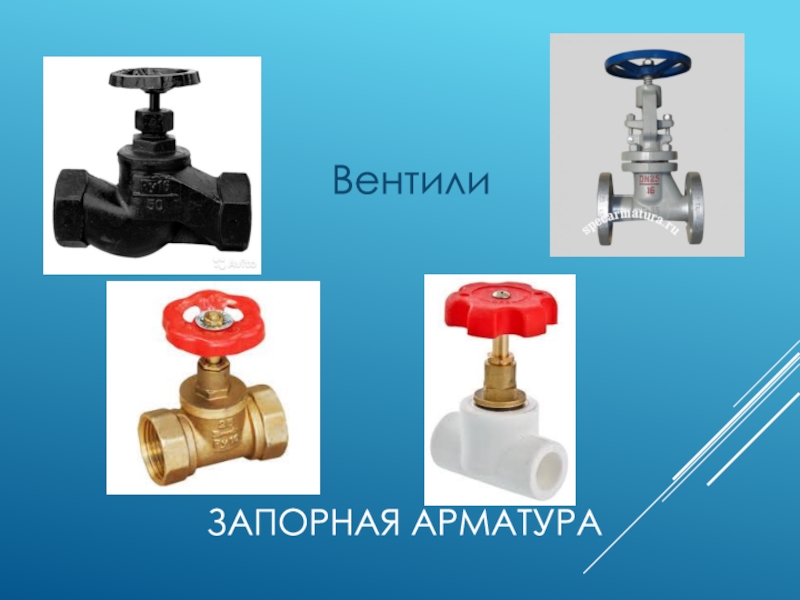

- 31. Запорная арматура
- 32. Запорная арматура

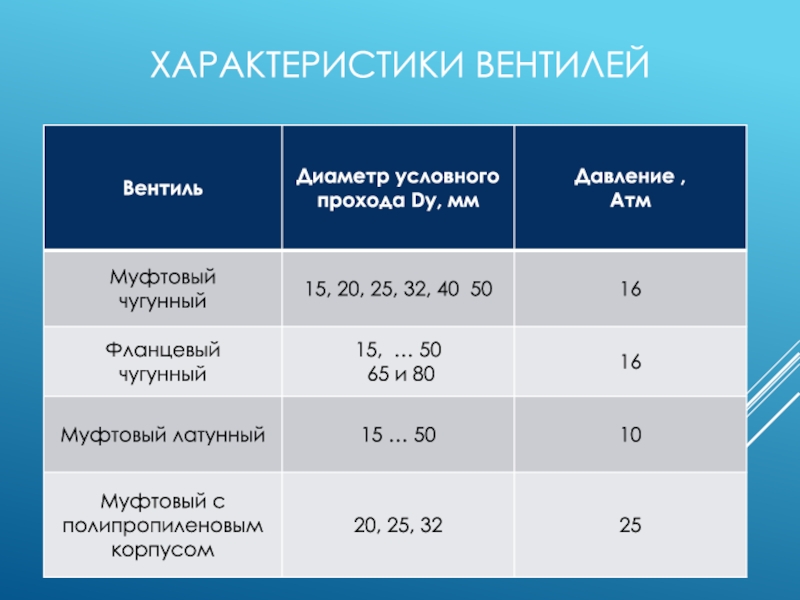

- 33. Характеристики вентилей
- 34. Водоразборная арматураКраны

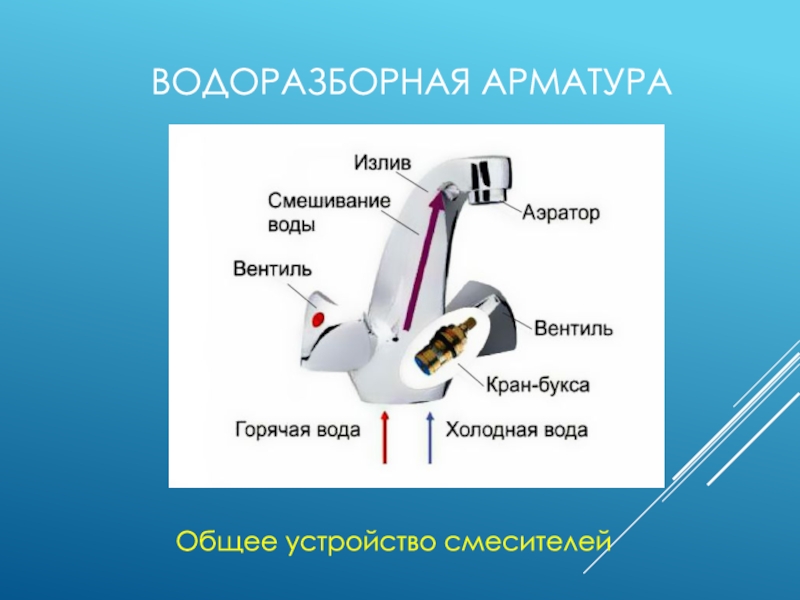

- 35. Водоразборная арматураОбщее устройство смесителей

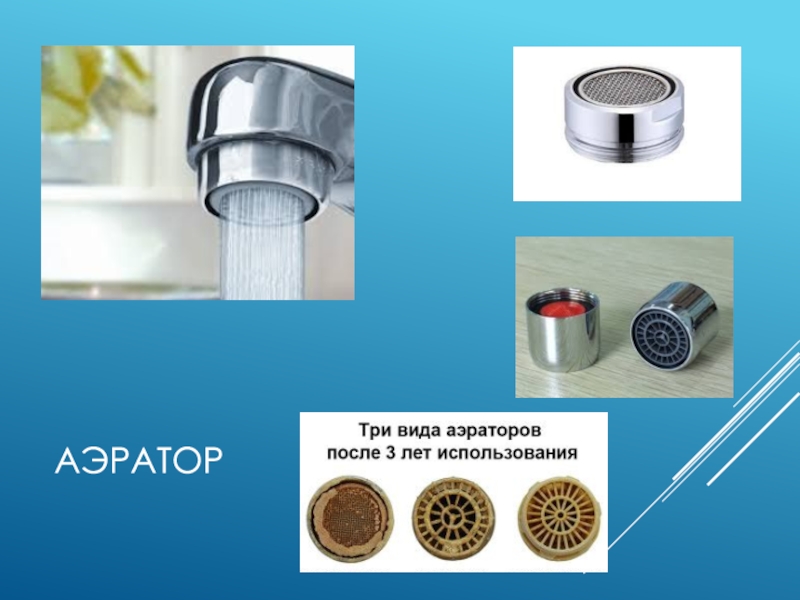

- 36. Аэратор

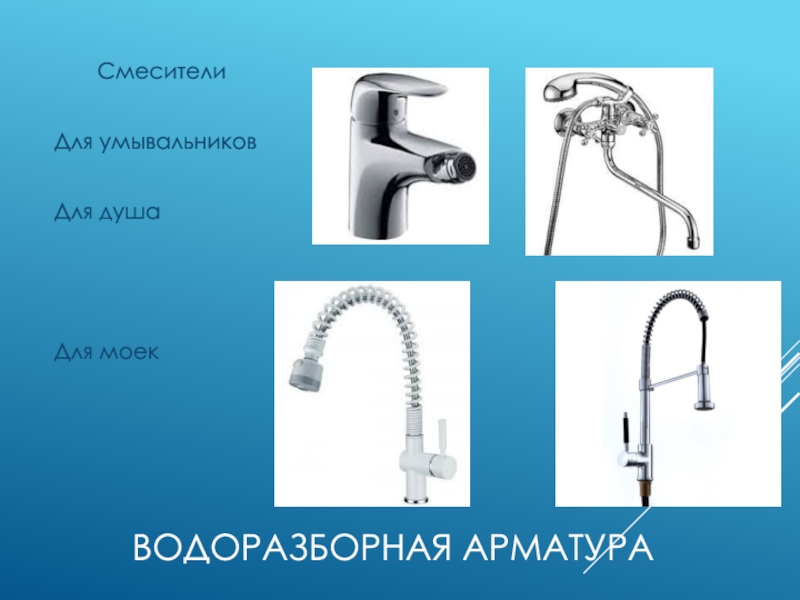

- 37. Водоразборная арматура СмесителиДля умывальниковДля душаДля моек
- 38. Виды смесителей Двухвентильные ОднорычажныеТермостатическиеСенсорныеСмесители-дозаторы

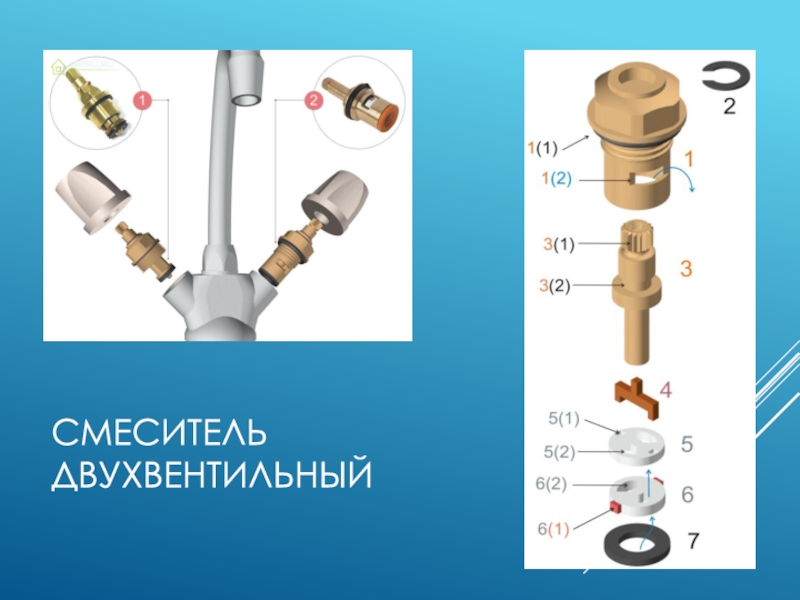

- 39. Смеситель двухвентильный
- 40. Смеситель однорычажный

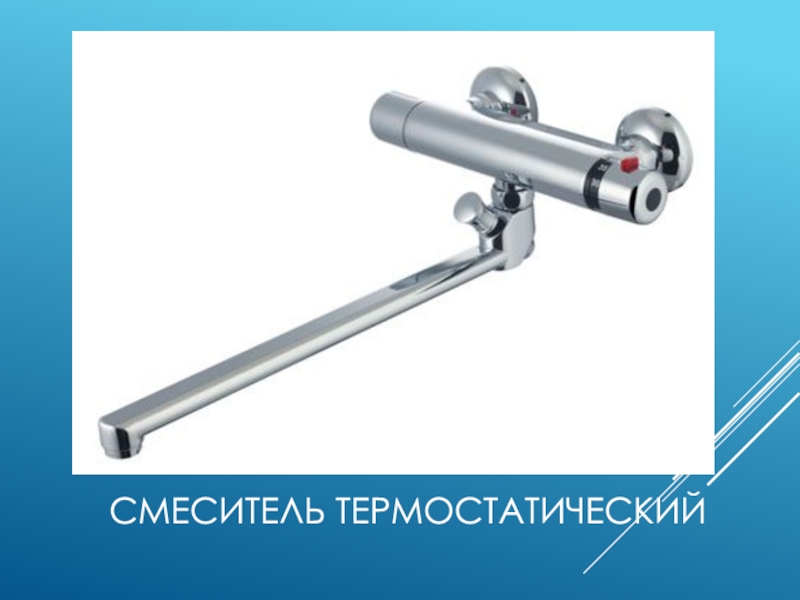

- 41. Смеситель термостатический
- 42. Смеситель сенсорный
- 43. Смеситель-дозатор
- 44. Слайд 44
- 45. Слайд 45
- 46. ВопросыДля чего служит манометр?В каких единицах измеряется
Повторение пройденного материалаПриведите примеры поверхностных, подземных и искусственных источников водоснабжения.Какие требования предъявляются к источникам водоснабжения? Как по качеству отличается вода из поверхностных и подземных источников?Из каких материалов изготавливают трубы для наружных водопроводных сетей? Раскажите, какой путь
Слайд 1Тема урока:
«Внутренний водопровод здания»
назначение, виды и основные элементы внутреннего холодного

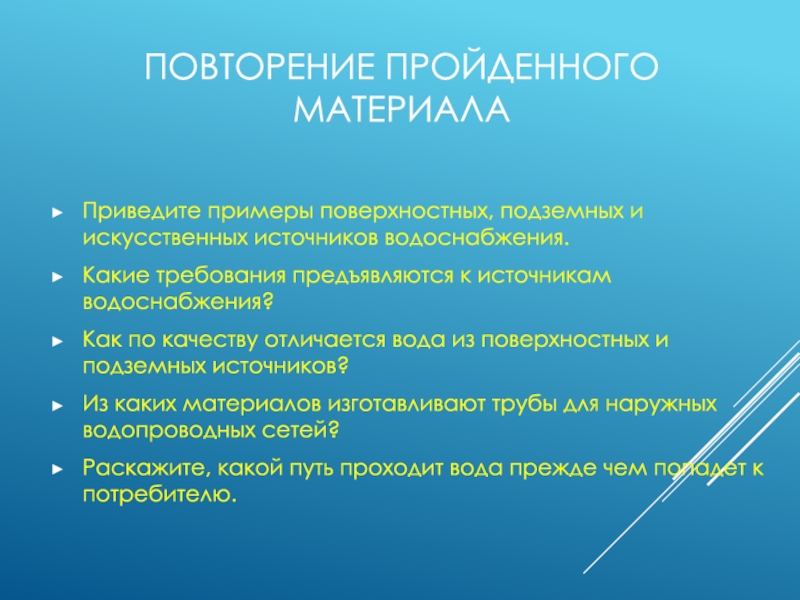

Слайд 2Повторение пройденного материала
Приведите примеры поверхностных, подземных и искусственных источников водоснабжения.
Какие требования
предъявляются к источникам водоснабжения?
Как по качеству отличается вода из поверхностных и подземных источников?
Из каких материалов изготавливают трубы для наружных водопроводных сетей?
Раскажите, какой путь проходит вода прежде чем попадет к потребителю.
Как по качеству отличается вода из поверхностных и подземных источников?
Из каких материалов изготавливают трубы для наружных водопроводных сетей?
Раскажите, какой путь проходит вода прежде чем попадет к потребителю.
Слайд 4Назначение внутреннего водопровода
Системой водоснабжения здания или отдельного объекта называют совокупность устройств, обеспечивающих
получение воды из наружного водопровода и подачу ее под напором к водоразборным устройствам, расположенным внутри здания или объекта.

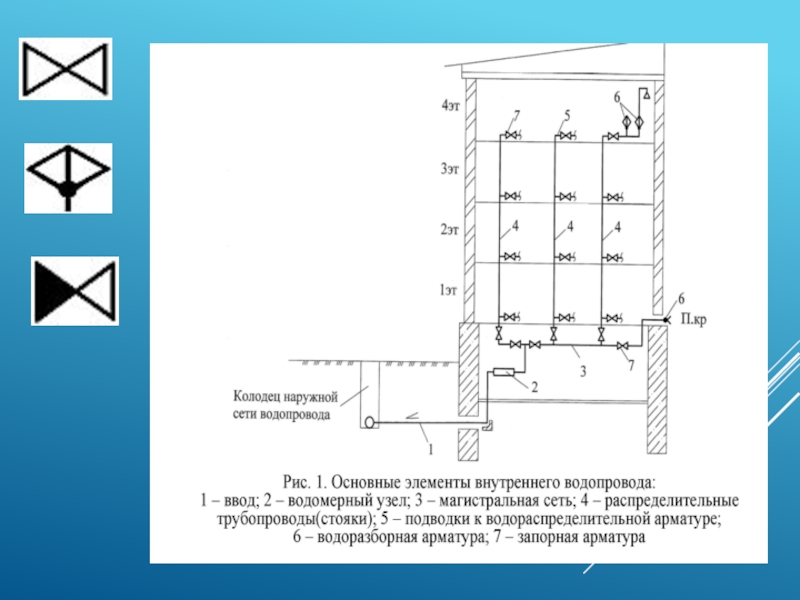

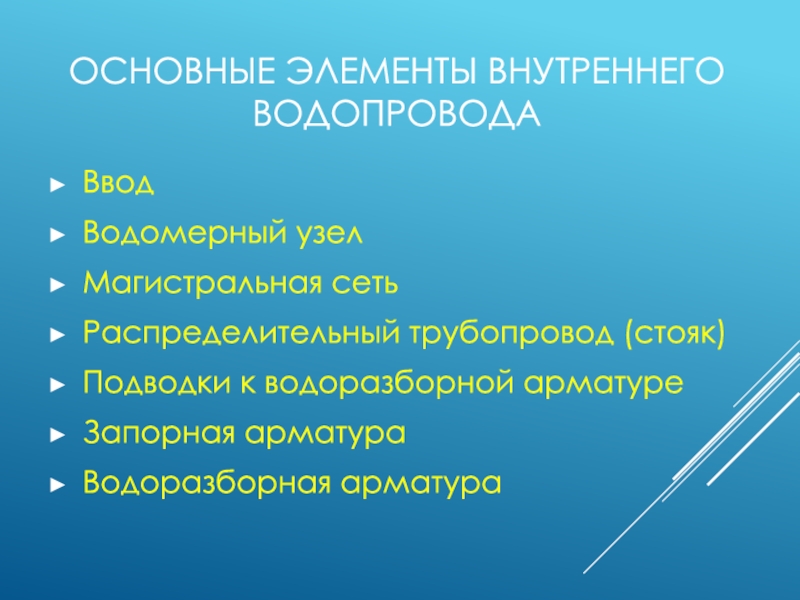

Слайд 5Основные элементы внутреннего водопровода
Ввод
Водомерный узел
Магистральная сеть
Распределительный трубопровод (стояк)
Подводки к водоразборной арматуре
Запорная
арматура
Водоразборная арматура
Водоразборная арматура

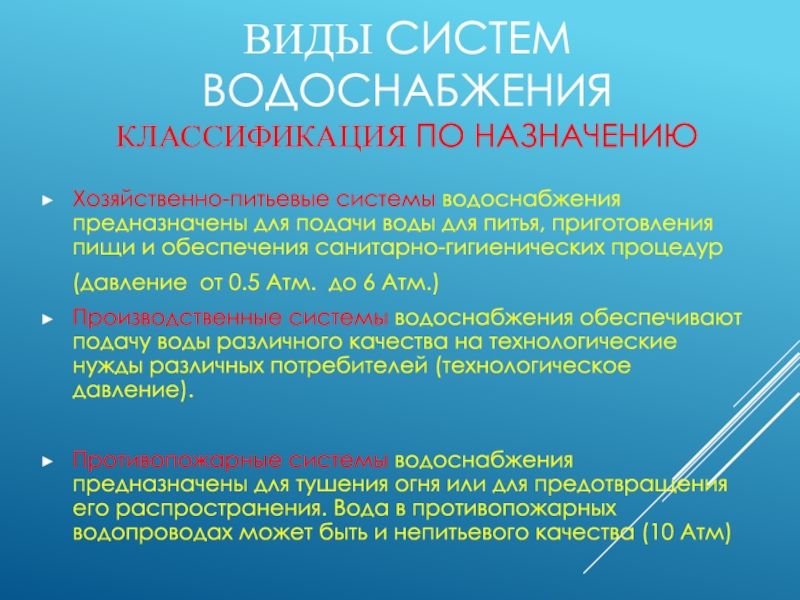

Слайд 7Виды систем водоснабжения
Классификация по назначению
Хозяйственно-питьевые системы водоснабжения предназначены для подачи
воды для питья, приготовления пищи и обеспечения санитарно-гигиенических процедур
(давление от 0.5 Атм. до 6 Атм.)
Производственные системы водоснабжения обеспечивают подачу воды различного качества на технологические нужды различных потребителей (технологическое давление).
Противопожарные системы водоснабжения предназначены для тушения огня или для предотвращения его распространения. Вода в противопожарных водопроводах может быть и непитьевого качества (10 Атм)
(давление от 0.5 Атм. до 6 Атм.)
Производственные системы водоснабжения обеспечивают подачу воды различного качества на технологические нужды различных потребителей (технологическое давление).
Противопожарные системы водоснабжения предназначены для тушения огня или для предотвращения его распространения. Вода в противопожарных водопроводах может быть и непитьевого качества (10 Атм)

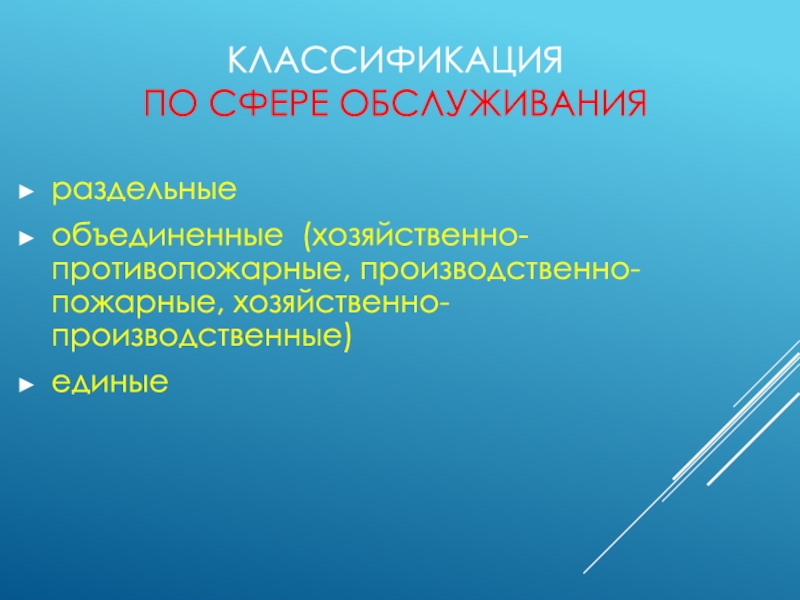

Слайд 9Классификация
по сфере обслуживания
раздельные
объединенные (хозяйственно-противопожарные, производственно-пожарные, хозяйственно-производственные)
единые
Слайд 10Классификация
по конфигурации сетей

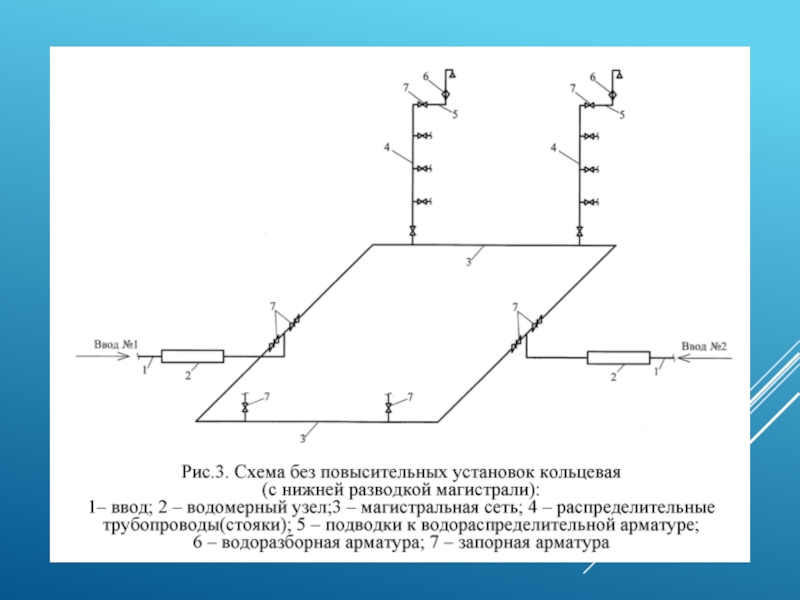

Кольцевые сети
применяют в зданиях при необходимости обеспечения
бесперебойного снабжения водой потребителей (в многоэтажных зданиях, в зданиях с противопожарным водопроводом, в производственных зданиях и т. п.).
Кольцевые сети присоединяют к наружному водопроводу несколькими вводами, так что в случае отключения одного из них подача воды в здание не прекращается.
Кольцевые сети присоединяют к наружному водопроводу несколькими вводами, так что в случае отключения одного из них подача воды в здание не прекращается.
Тупиковые сети
применяют главным образом в зданиях, где допускается перерыв в подаче воды в случае выхода из строя части или всей сети водопровода. Это могут быть жилые, административные, а иногда и производственные здания.

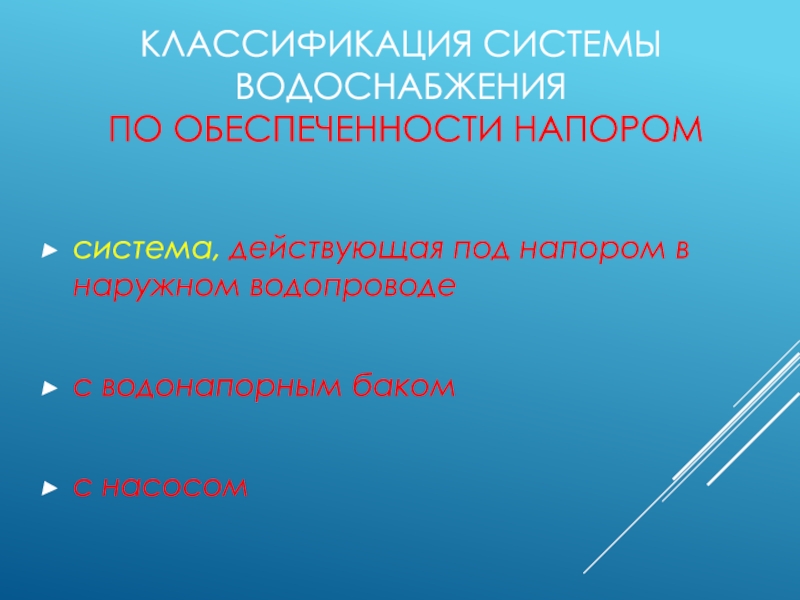

Слайд 11Классификация системы водоснабжения
по обеспеченности напором
система, действующая под напором в наружном
водопроводе
с водонапорным баком
с насосом
с водонапорным баком
с насосом

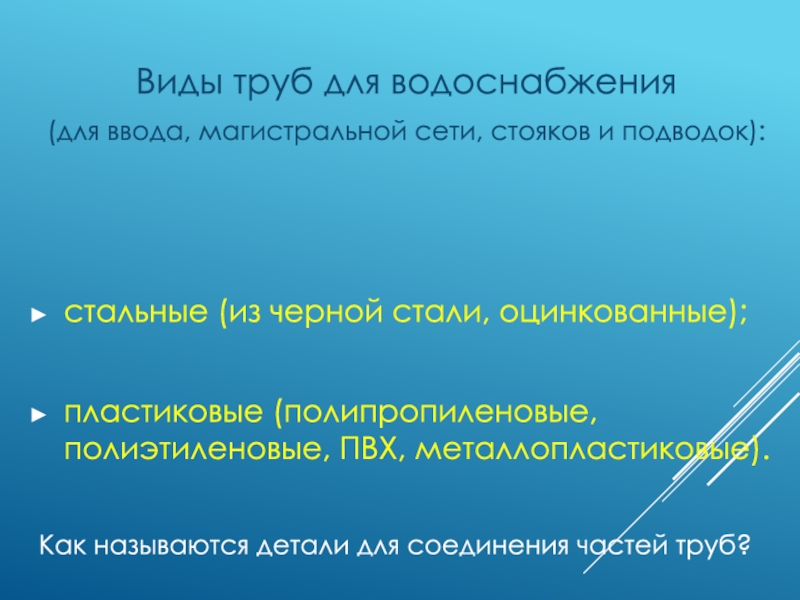

Слайд 26
Виды труб для водоснабжения
(для ввода, магистральной сети, стояков и подводок):
стальные (из
черной стали, оцинкованные);
пластиковые (полипропиленовые, полиэтиленовые, ПВХ, металлопластиковые).
Как называются детали для соединения частей труб?
пластиковые (полипропиленовые, полиэтиленовые, ПВХ, металлопластиковые).
Как называются детали для соединения частей труб?

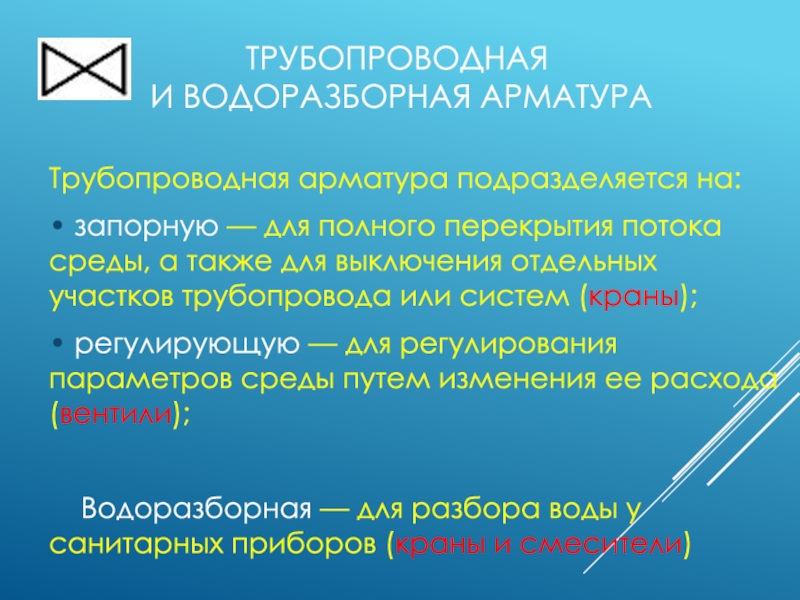

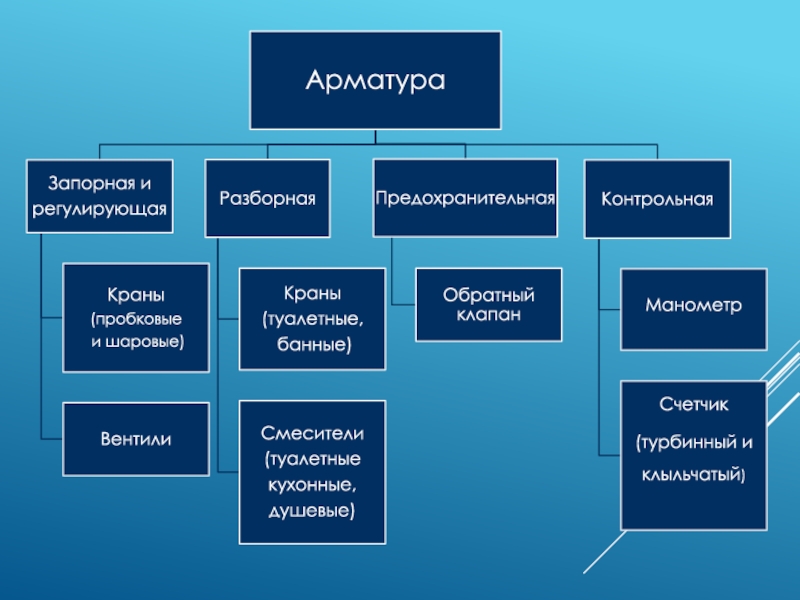

Слайд 27Трубопроводная
и водоразборная арматура
Трубопроводная арматура подразделяется на:
• запорную — для полного
перекрытия потока среды, а также для выключения отдельных участков трубопровода или систем (краны);
• регулирующую — для регулирования параметров среды путем изменения ее расхода (вентили);
Водоразборная — для разбора воды у санитарных приборов (краны и смесители)
• регулирующую — для регулирования параметров среды путем изменения ее расхода (вентили);
Водоразборная — для разбора воды у санитарных приборов (краны и смесители)

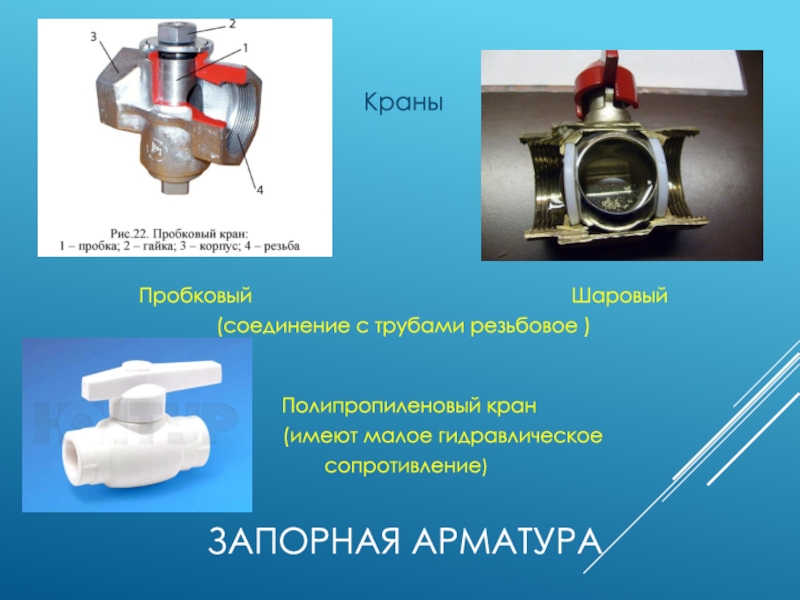

Слайд 28Запорная арматура
Краны
Пробковый
Шаровый
(соединение с трубами резьбовое )
Полипропиленовый кран
(имеют малое гидравлическое
сопротивление)
(соединение с трубами резьбовое )
Полипропиленовый кран
(имеют малое гидравлическое
сопротивление)

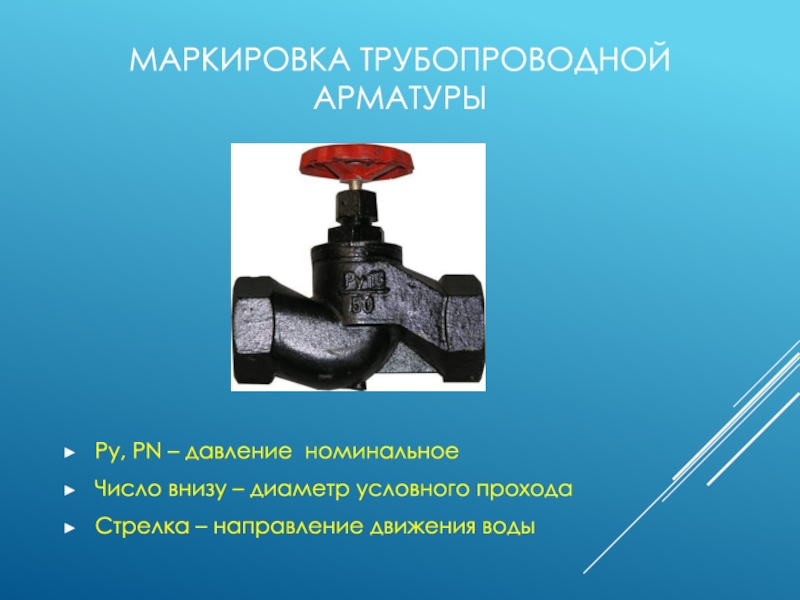

Слайд 29Маркировка трубопроводной арматуры
Ру, PN – давление номинальное
Число внизу – диаметр условного
прохода
Стрелка – направление движения воды
Стрелка – направление движения воды
Слайд 46Вопросы
Для чего служит манометр?
В каких единицах измеряется давление?
Для чего предназначены вентили?
Виды
кран-букс по запорным элементам, их достоинства и недостатки.
Назовите виды смесителей по способу крепления.
Назовите виды смесителей по способу крепления.
