Презентация, доклад урока Абразивные материалы

Златоустовский индустриальный колледж им. П.П.Аносова

Разработала: Берсенева Елена Александровна
преподаватель

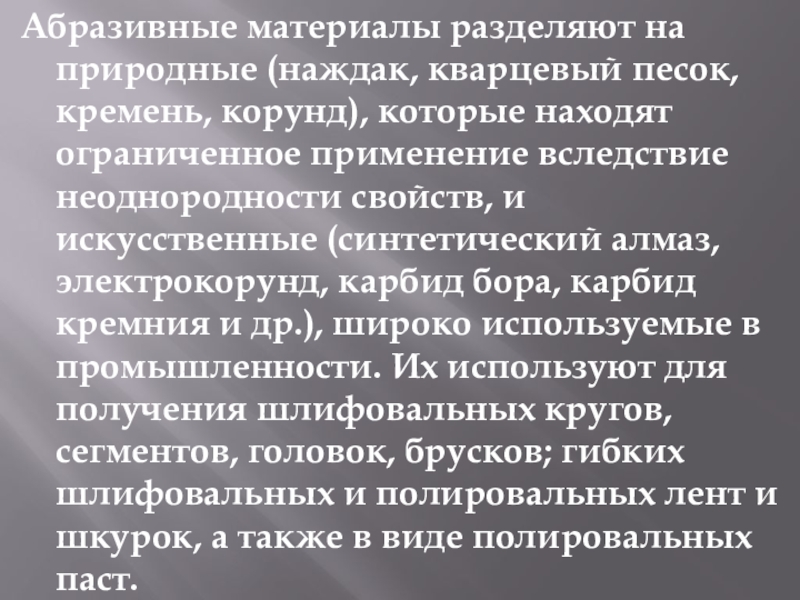

находят ограниченное применение вследствие неоднородности свойств, и искусственные (синтетический алмаз, электрокорунд, карбид бора, карбид кремния и др.), широко используемые в промышленности. Их используют для получения шлифовальных кругов, сегментов, головок, брусков; гибких шлифовальных и полировальных лент и шкурок, а также в виде полировальных паст.

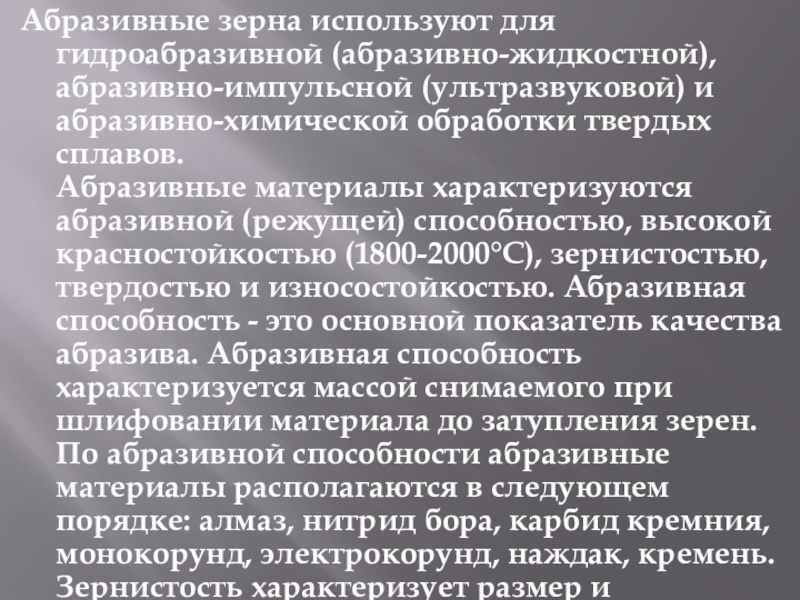

твердых сплавов. Абразивные материалы характеризуются абразивной (режущей) способностью, высокой красностойкостью (1800-2000°С), зернистостью, твердостью и износостойкостью. Абразивная способность - это основной показатель качества абразива. Абразивная способность характеризуется массой снимаемого при шлифовании материала до затупления зерен. По абразивной способности абразивные материалы располагаются в следующем порядке: алмаз, нитрид бора, карбид кремния, монокорунд, электрокорунд, наждак, кремень. Зернистость характеризует размер и однородность зерен.

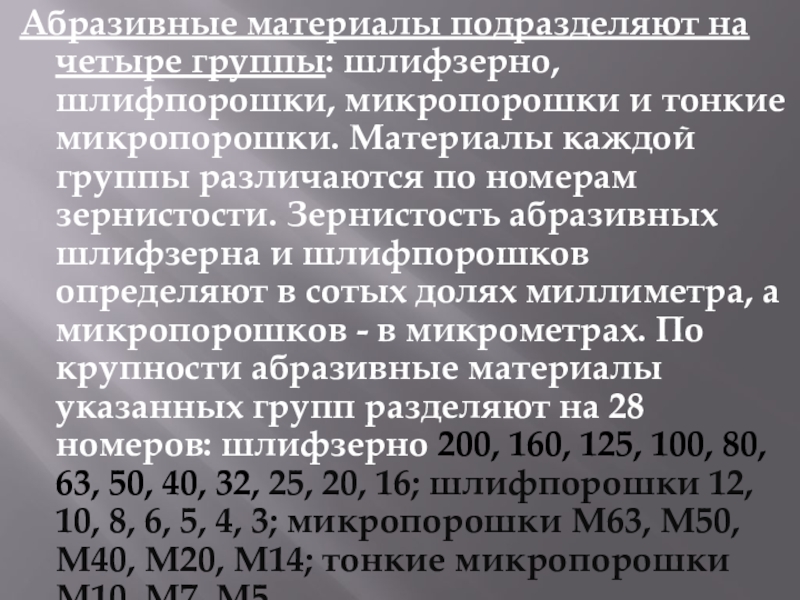

микропорошки. Материалы каждой группы различаются по номерам зернистости. Зернистость абразивных шлифзерна и шлифпорошков определяют в сотых долях миллиметра, а микропорошков - в микрометрах. По крупности абразивные материалы указанных групп разделяют на 28 номеров: шлифзерно 200, 160, 125, 100, 80, 63, 50, 40, 32, 25, 20, 16; шлифпорошки 12, 10, 8, 6, 5, 4, 3; микропорошки М63, М50, М40, М20, М14; тонкие микропорошки М10, М7, М5.

материалов.

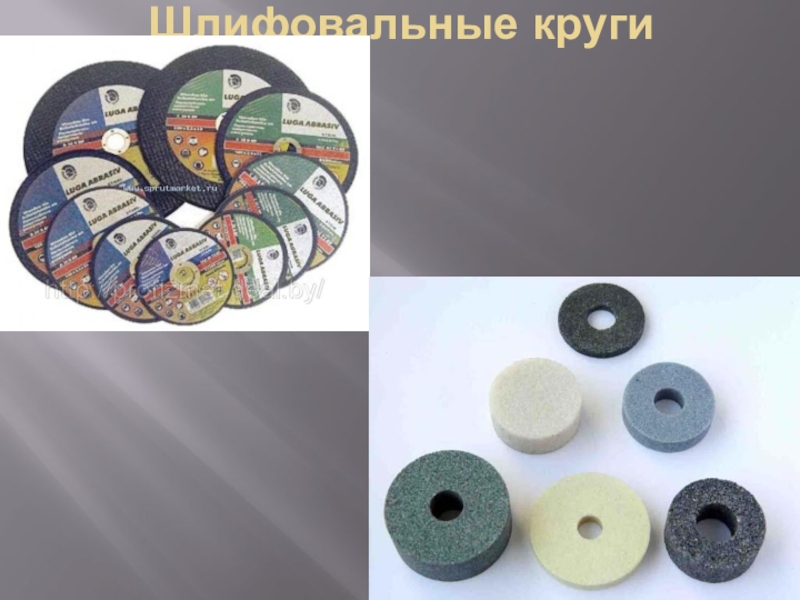

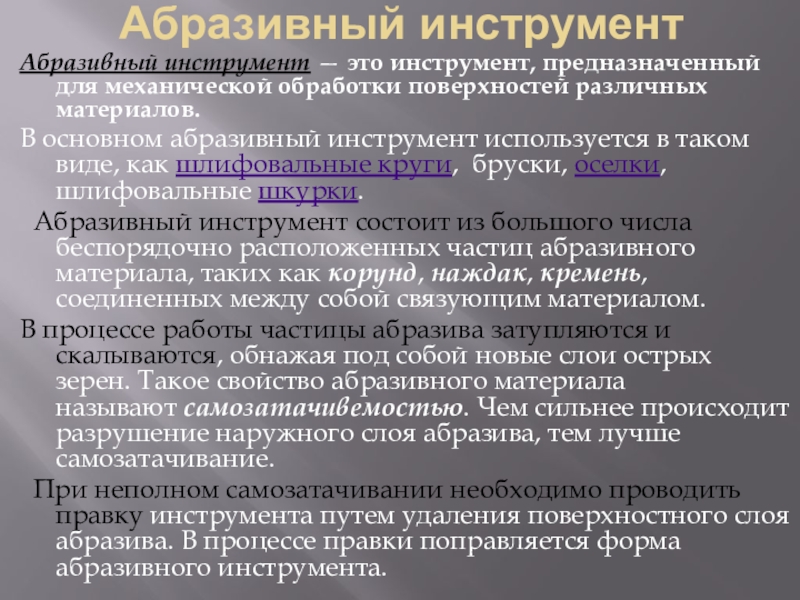

В основном абразивный инструмент используется в таком виде, как шлифовальные круги, бруски, оселки, шлифовальные шкурки.
  Абразивный инструмент состоит из большого числа беспорядочно расположенных частиц абразивного материала, таких как корунд, наждак, кремень, соединенных между собой связующим материалом.
В процессе работы частицы абразива затупляются и скалываются, обнажая под собой новые слои острых зерен. Такое свойство абразивного материала называют самозатачивемостью. Чем сильнее происходит разрушение наружного слоя абразива, тем лучше самозатачивание.
  При неполном самозатачивании необходимо проводить правку инструмента путем удаления поверхностного слоя абразива. В процессе правки поправляется форма абразивного инструмента.

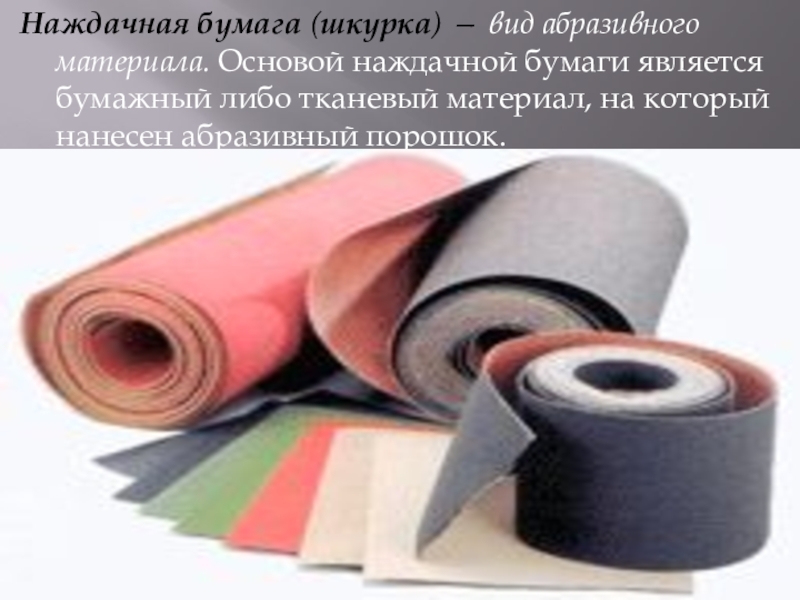

либо тканевый материал, на который нанесен абразивный порошок.

для шлифовки металлических поверхностей. Для обработки деревянных, пластиковых и других волокнистых поверхностей больше подходит наждачная бумага с открытой структурой, в которой площадь, покрытая абразивным материалом, составляет 60%.
В зависимости от зернистости наждачные бумаги различают по номерам. Самая мелкозернистая наждачная бумага значится как № 40, а бумага с самым крупным зерном имеет № 240. Наждачные бумаги, предназначенные для «мокрого» шлифования поверхностей, имеют более высокие номера, вплоть до 600.

используются наиболее часто. Инструментальные лезвия, имеющие более сложный профиль, доводят оселками, имеющими круглое, полукруглое, квадратное сечение.

обламывающийся заусенец. При работе этот заусенец затупляет лезвие.

Правка или доводка инструмента заключается в сошлифовке заусенца путем кругового движения инструмента по оселку. В процессе доводки оселок смачивают водой, маслом либо керосином.

различаются по марке абразивных зерен, по материалу связки, по твердости.

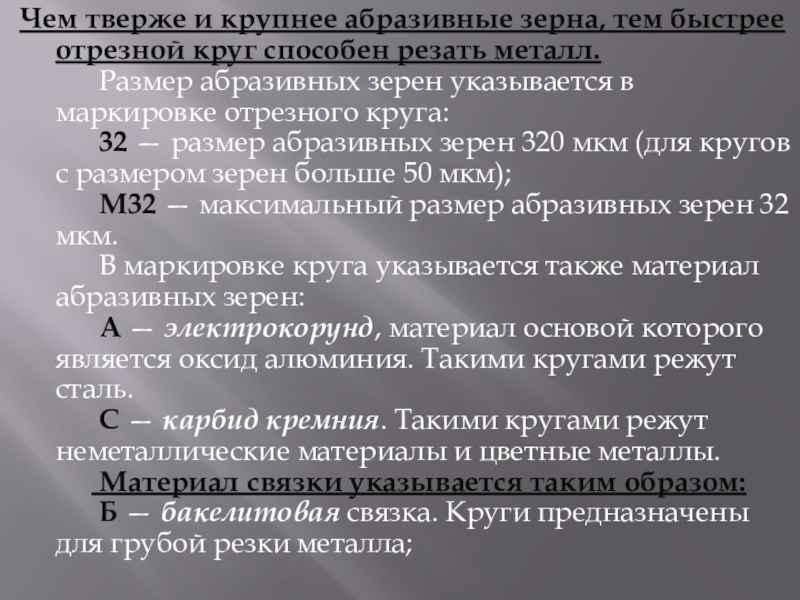

резать металл.       Размер абразивных зерен указывается в маркировке отрезного круга:       32 — размер абразивных зерен 320 мкм (для кругов с размером зерен больше 50 мкм);       М32 — максимальный размер абразивных зерен 32 мкм.       В маркировке круга указывается также материал абразивных зерен:       А — электрокорунд, материал основой которого является оксид алюминия. Такими кругами режут сталь.       С — карбид кремния. Такими кругами режут неметаллические материалы и цветные металлы.       Материал связки указывается таким образом:       Б — бакелитовая связка. Круги предназначены для грубой резки металла;

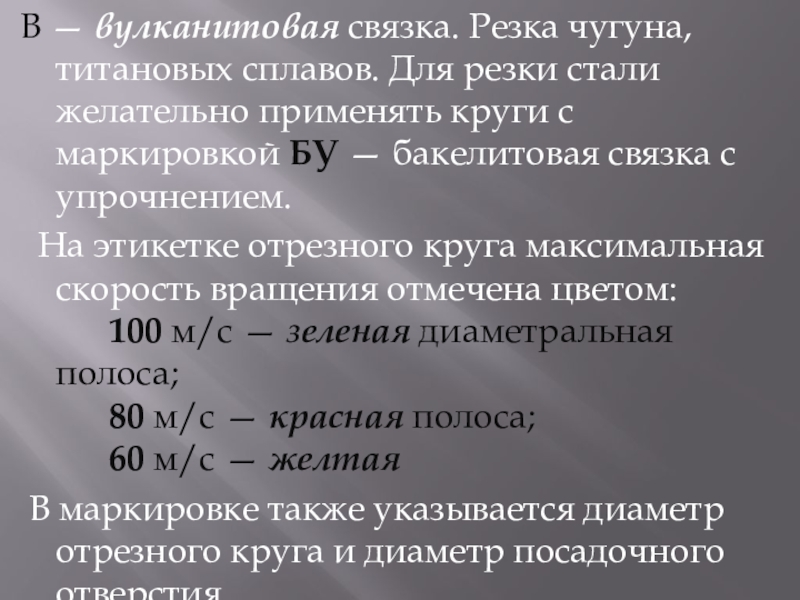

маркировкой БУ — бакелитовая связка с упрочнением.
  На этикетке отрезного круга максимальная скорость вращения отмечена цветом:       100 м/с — зеленая диаметральная полоса;       80 м/с — красная полоса;       60 м/с — желтая
 В маркировке также указывается диаметр отрезного круга и диаметр посадочного отверстия.
