Презентация, доклад УМК по гидравлическому оборудованию на тему Электрогидравлические усилители.
Содержание
- 1. Презентация УМК по гидравлическому оборудованию на тему Электрогидравлические усилители.
- 2. Назначение электрогидравлического усилителя (сервоклапана)Сервоклапан –
- 3. Устройство электрогидравлического усилителя

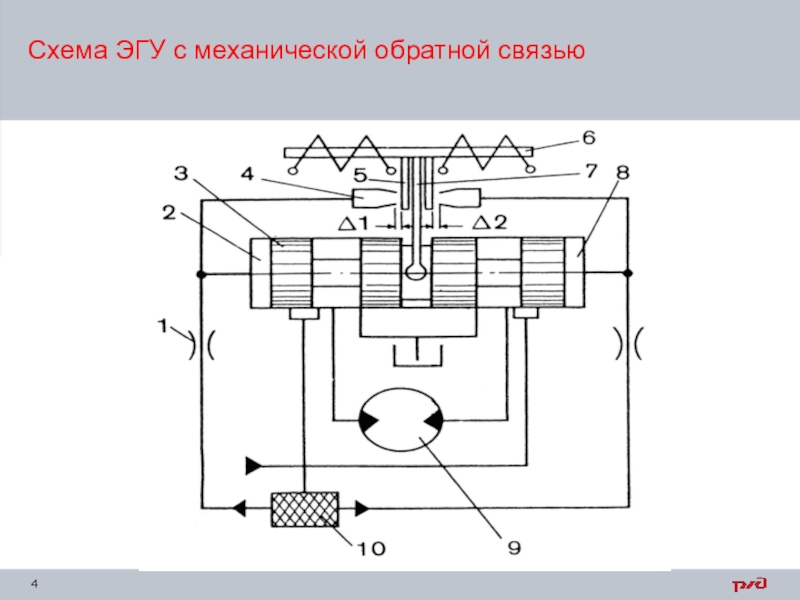

- 4. Схема ЭГУ с механической обратной связью

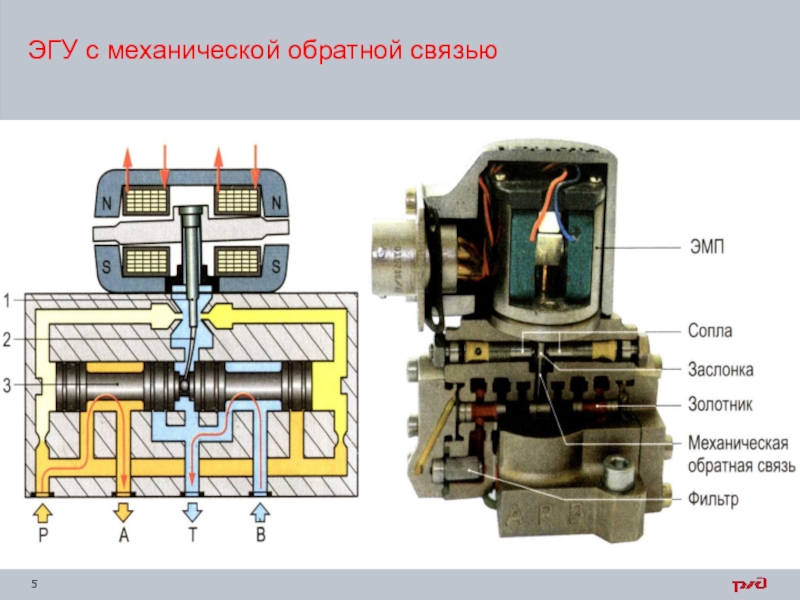

- 5. ЭГУ с механической обратной связью

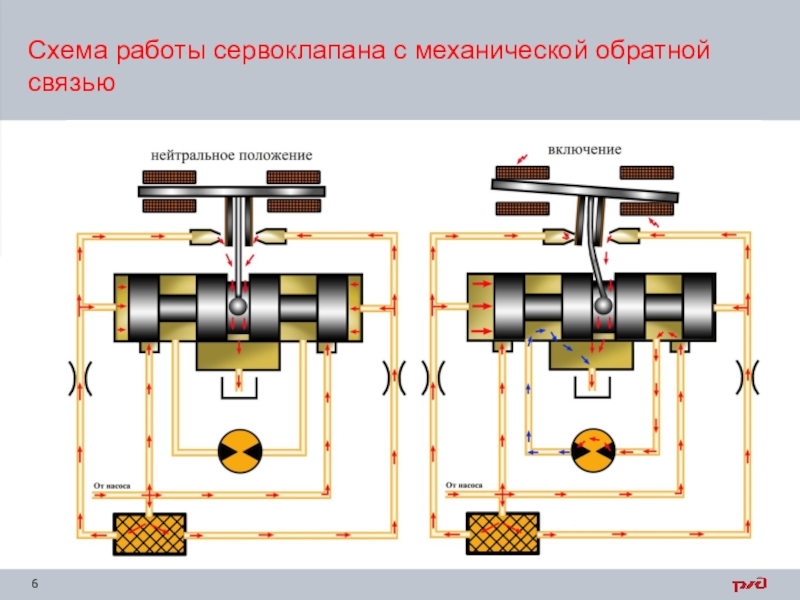

- 6. Схема работы сервоклапана с механической обратной связью

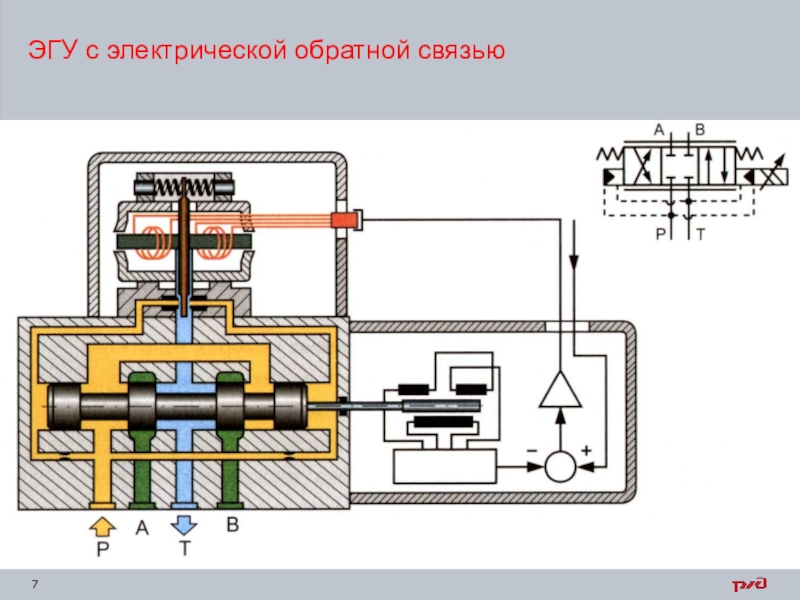

- 7. ЭГУ с электрической обратной связью

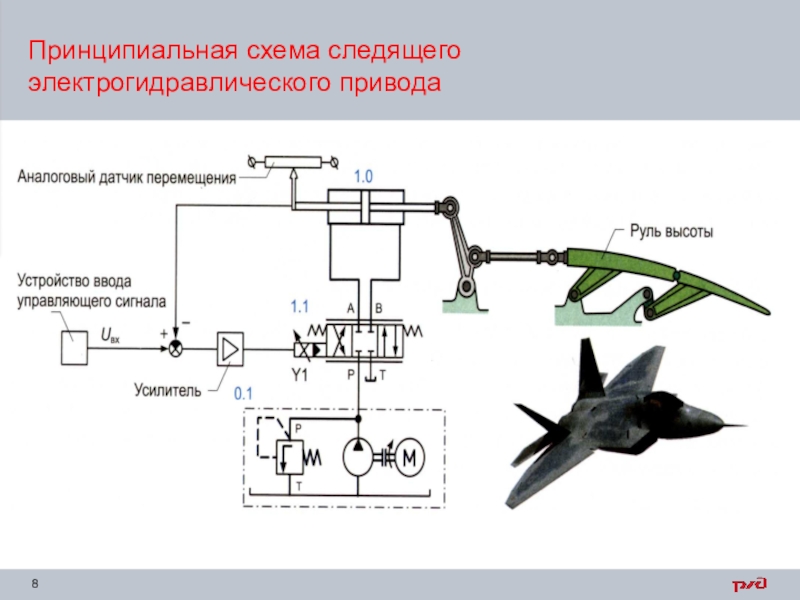

- 8. Принципиальная схема следящего электрогидравлического привода
- 9. Гидравлическая схема подъёмно-рихтовочного устройства машины ВПР

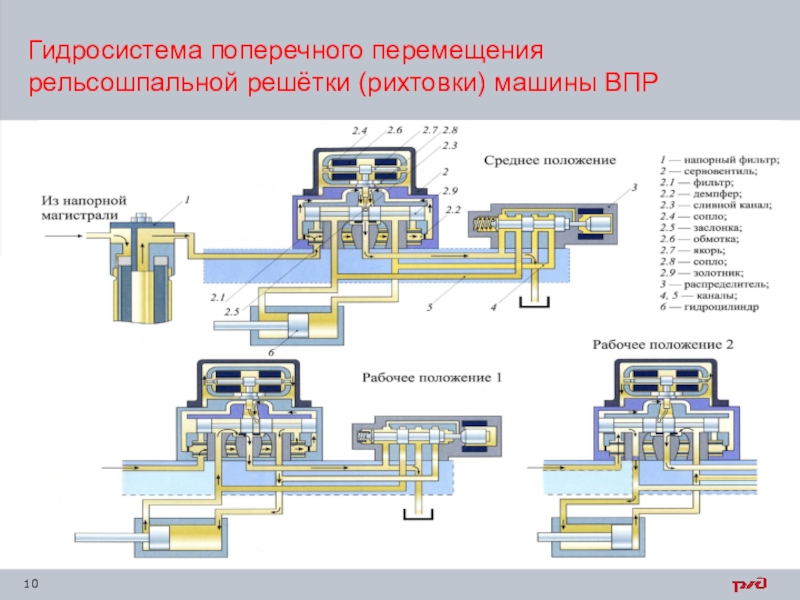

- 10. Гидросистема поперечного перемещения рельсошпальной решётки (рихтовки) машины ВПР

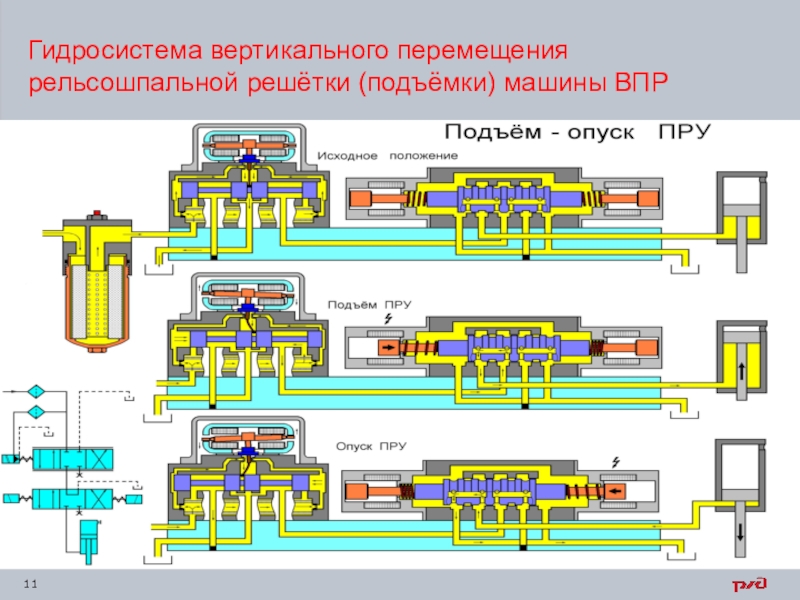

- 11. Гидросистема вертикального перемещения рельсошпальной решётки (подъёмки) машины ВПР
Назначение электрогидравлического усилителя (сервоклапана)Сервоклапан – устройство, предназначенное для формирования и подачи потока рабочей жидкости к исполнительному органу с расходом прямо пропорциональным сигналу управления.
Слайд 1Учебно-методический комплекс по предмету «Гидравлическое оборудование»
Таранов П.Л.
преподаватель
2019
Электрогидравлический усилитель (сервоклапан)

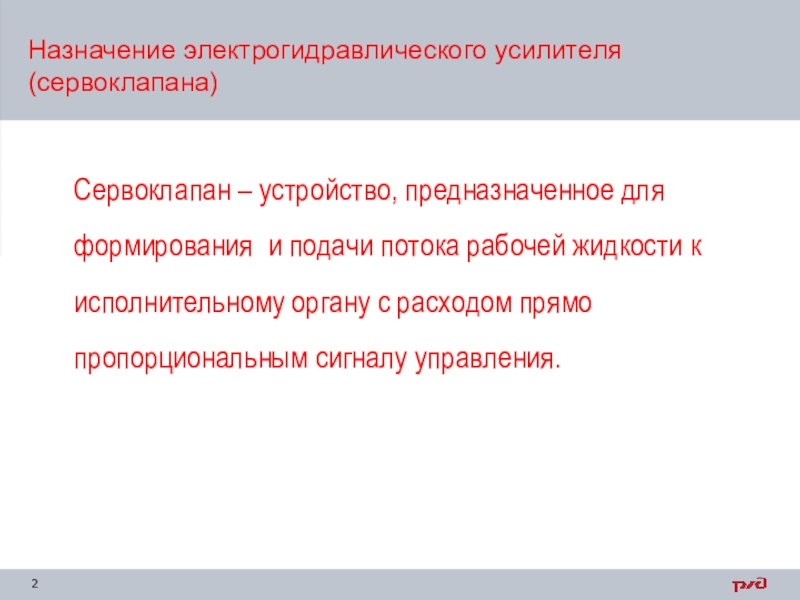

Слайд 2Назначение электрогидравлического усилителя (сервоклапана)
Сервоклапан – устройство, предназначенное для
формирования
и подачи потока рабочей жидкости к исполнительному органу с расходом прямо пропорциональным сигналу управления.
